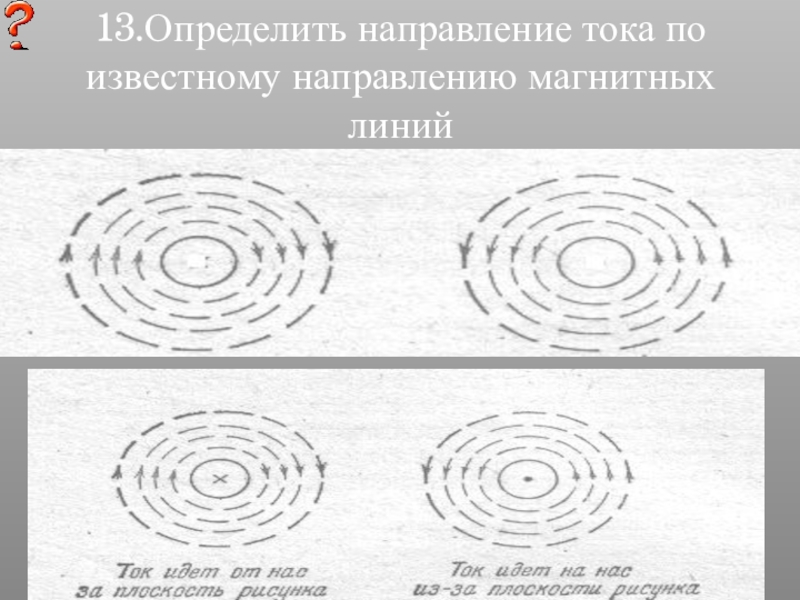

- 30. 13.Определить направление тока по известному направлению магнитных линий
- 31. 14.Определить направление магнитных линийНа рисунке показано направление
- 32. 15.Определить направление магнитных линийНа рисунке показано направление
- 33. 16.Определить направление магнитных полюсовНа рисунке дана схема
- 34. 17.Определить направление магнитных линийНа рисунке дана схема
- 35. 18.Определить направление тока в проводнике по направлению магнитных линий
- 36. 19.Определить направление магнитных линийОпределить направление и графически изобразить линии индукции магнитного поля тока, текущего по рамке.
- 37. 20.Какой из вариантов соответствует схеме расположения
- 38. 21.Какой из вариантов соответствует схеме
- 39. 22.Какой из вариантов соответствует схеме
- 40. 23.Магнитная стрелка отклонится, если её
- 41. 2-я частьВектор магнитной индукции.Вектор магнитной индукции и магнитные линии.Магнитное поле тока
- 42. Вектор магнитной индукцииэто векторная величина, которая служит
- 43. Модуль вектора индукции магнитного поля1Тл = 1 Н/А∙м
- 44. Определение направления вектора магнитной индукцииСпособы определения вектора
- 45. Блок контроля

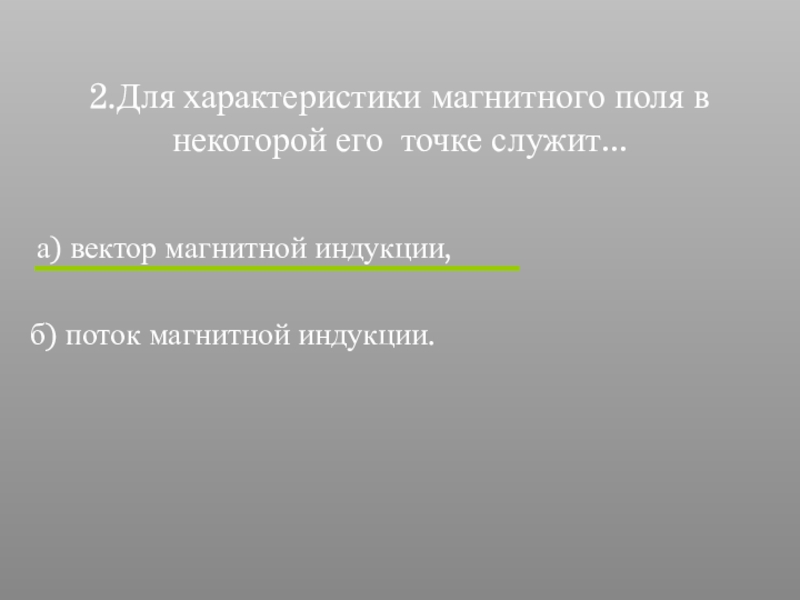

- 46. 1.Внесенная в однородное магнитное поле
- 47. 2.Для характеристики магнитного поля в

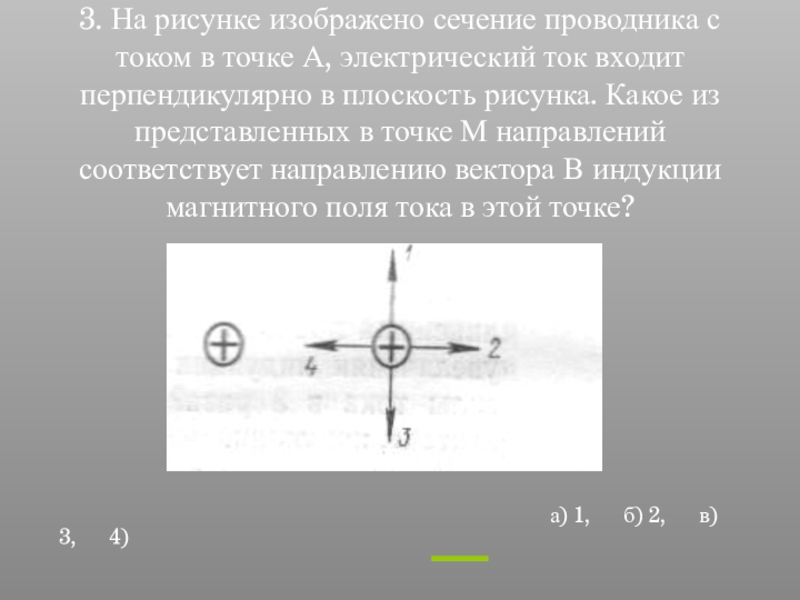

- 48. 3. На рисунке изображено сечение
- 49. 4.На рисунке изображена катушка с
- 50. 5.Как будут взаимодействовать между собой
- 51. 6.Как будут взаимодействовать между собой
- 52. 7.Как будут взаимодействовать между собой

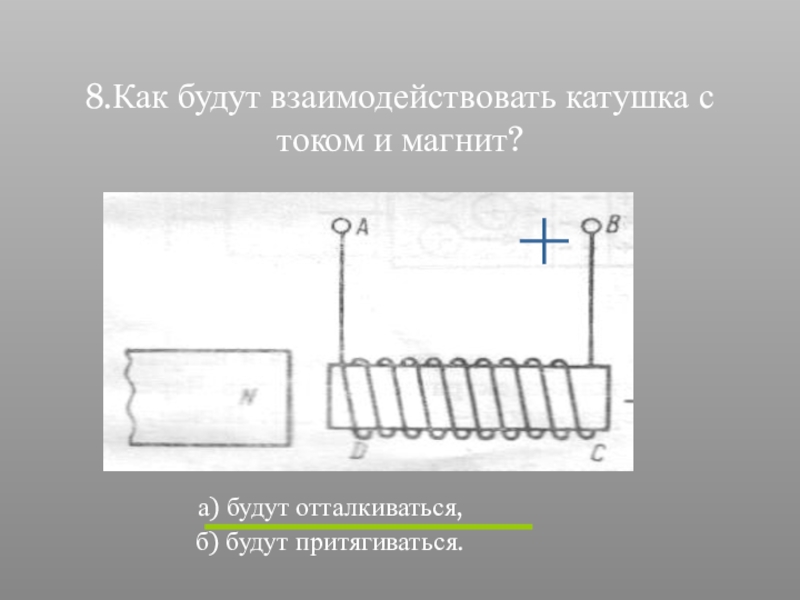

- 53. 8.Как будут взаимодействовать катушка с
- 54. 9.Как направлен вектор магнитной индукции
- 55. 10.Индукция магнитного поля равна
- 56. На каком из рисунков правильно показано
- 57. Скачать презентанцию
Опыт Эрстеда 1820 г.О чем говорит отклонение магнитной стрелки при замыкании электрической цепи? Вокруг проводника с током существует магнитное поле. На него – то и реагирует магнитная стрелка. Источником
Слайды и текст этой презентации
Слайд 11-я часть
Магнитное поле тока.
Изображение магнитного поля с помощью магнитных линий.
Магнитное
поле тока
Слайд 2 Опыт Эрстеда 1820 г.
О чем говорит отклонение магнитной
стрелки при замыкании
электрической цепи?
Вокруг проводника с током существует
магнитное поле. На него – то и реагирует магнитная
стрелка. Источником магнитного поля являются движущиеся
электрические заряды или токи.

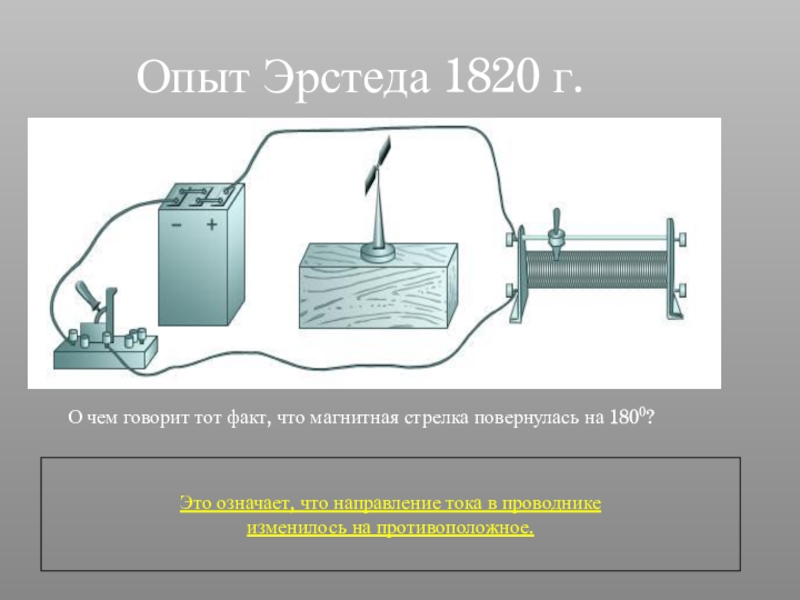

Слайд 3Опыт Эрстеда 1820 г.
О чем говорит тот факт, что магнитная
стрелка повернулась на 1800?
Это означает, что направление тока в проводнике
изменилось на противоположное.
Слайд 4Опыт Эрстеда 1820 г.
О чем говорит тот факт, что угол
отклонения магнитной стрелки изменился?
Это значит, что сила тока в проводнике
изменилась.
Слайд 5Опыт Ампера 1820 г.
Как объяснить тот факт, что проводники с
током взаимодействуют между собой?
Мы знаем, что магнитное поле действует на
проводник с током. Поэтому явление взаимодействия токов
можно объяснить так: электрический ток в первом проводнике
порождает магнитное поле,
которое действует на второй ток и наоборот...

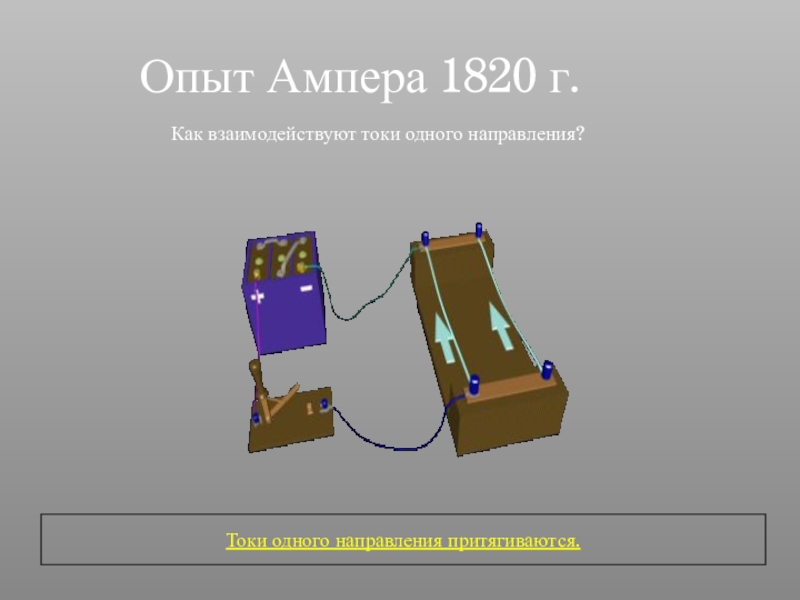

Слайд 6Опыт Ампера 1820 г.
Как взаимодействуют токи одного направления?
Токи одного направления
притягиваются.

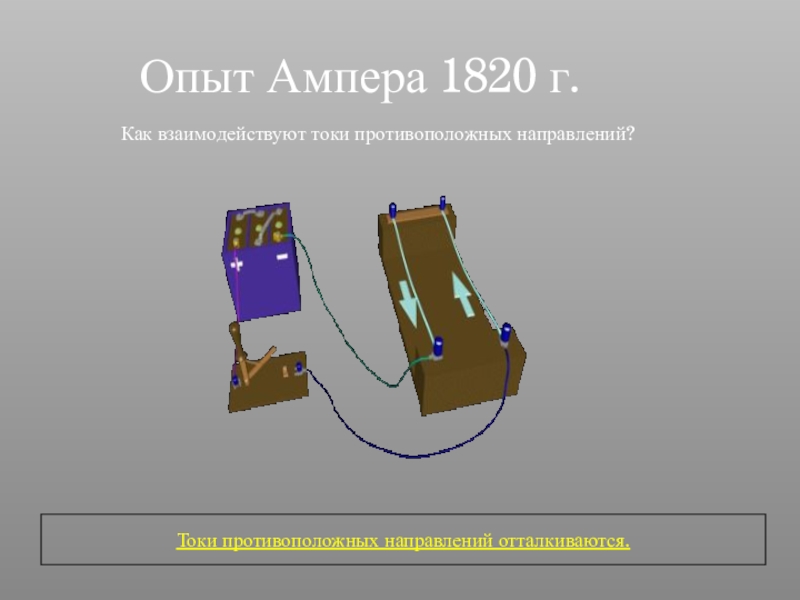

Слайд 7Опыт Ампера 1820 г.
Как взаимодействуют токи противоположных направлений?
Токи противоположных направлений
отталкиваются.
Слайд 8Единица силы тока
Если по двум параллельным проводникам длиной 1 м,
расположенным на расстоянии 1 м друг от друга течет ток
по 1 А, то они взаимодействуют с силой 2∙10-7 Н.

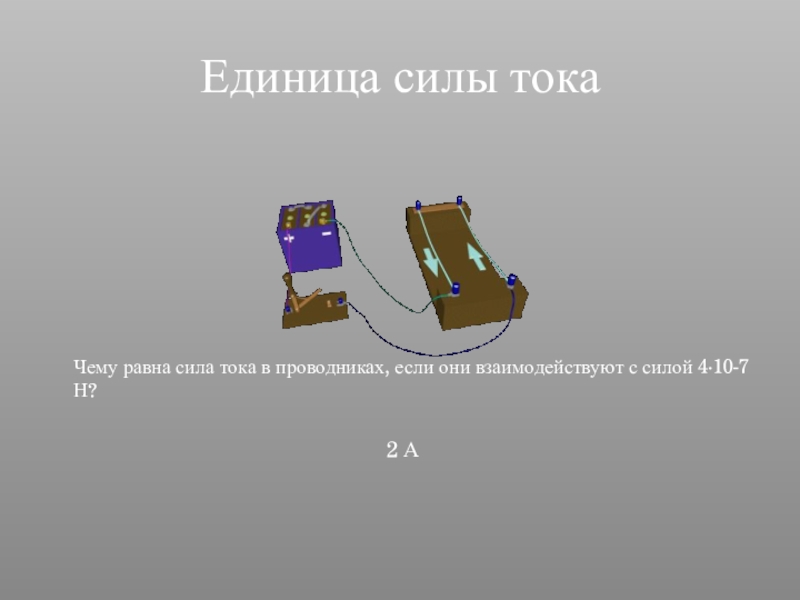

Слайд 9Единица силы тока
2 А
Чему равна сила тока в проводниках, если
они взаимодействуют с силой 4∙10-7 Н?
Слайд 10Что такое магнитное поле и каковы его свойства?
1.МП – это
особая форма материи, которая существует независимо от нас и от
наших знаний о нем.2.МП порождается движущимися электрическими зарядами и обнаруживается по действию на движущиеся электрические заряды.
3.С удалением от источника МП оно ослабевает.
!
Слайд 11Как можно обнаружить МП?
1.С помощью железных опилок. Попадая в МП,
железные
опилки становятся маленькими магнитными стрелочками. А они
устанавливаются вдоль магнитных
линий - МП становится видимым.

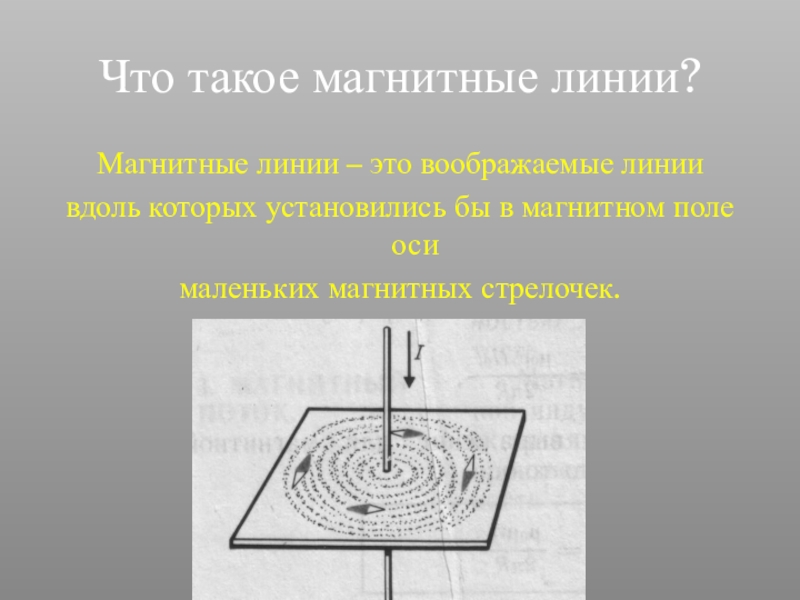

Слайд 12Что такое магнитные линии?
Магнитные линии – это воображаемые линии
вдоль которых
установились бы в магнитном поле оси
маленьких магнитных стрелочек.
Слайд 13Свойства магнитных линий:
1.Магнитные линии – замкнутые кривые.
О чем
это говорит?Если Вы возьмете кусок магнита и разломите его на два кусочка, каждый кусочек опять будет иметь "северный" и "южный" полюс. Если Вы вновь разломите получившийся кусочек на две части, каждая часть опять будет иметь "северный" и "южный" полюс. Неважно, как малы будут образовавшиеся кусочки магнитов – каждый кусочек всегда будет иметь "северный" и "южный" полюс. Невозможно добиться, чтобы образовался магнитный монополь ("моно" означает один, монополь – один полюс). По крайней мере, такова современная точка зрения на данное явление.
Это говорит о том, что в природе не существует магнитных зарядов. Магнитные полюса разделить нельзя.
Слайд 14Свойства магнитных линий:
2.Если магнитные линии параллельны и
расположены с одинаковой
густотой, то МП –
является однородным.
N
S
Слайд 15Свойства магнитных линий:
3.Если магнитные линии искривлены и
расположены с неодинаковой
густотой, то МП – является неоднородным.
Слайд 16Определение направления магнитных линий
1.по правилу буравчика.
2.по правилу правой руки
прямолинейного проводника с током:
Слайд 181.Источником магнитного поля являются (является)...
а) движущиеся электрические заряды,
б) заряженный теннисный
шарик,
в) полосовой магнит.

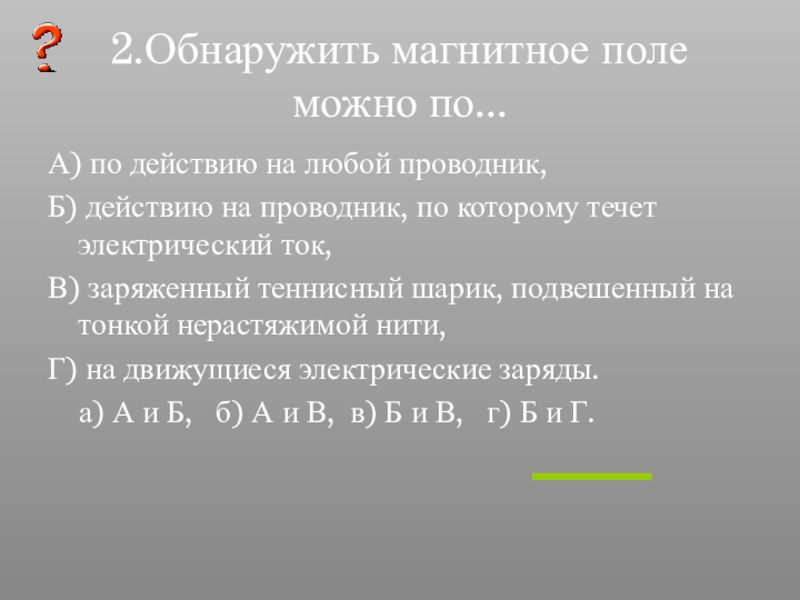

Слайд 192.Обнаружить магнитное поле можно по...
А) по действию на любой проводник,
Б)
действию на проводник, по которому течет электрический ток,
В) заряженный теннисный
шарик, подвешенный на тонкой нерастяжимой нити,Г) на движущиеся электрические заряды.
а) А и Б, б) А и В, в) Б и В, г) Б и Г.
Слайд 203.Закончить фразу: «Если электрический заряд неподвижен, то вокруг него существует...
а)
магнитное поле,
б) электрическое поле,
в) электрическое и магнитное поле.
Слайд 214.Закончить фразу: «Если электрический заряд движется, то вокруг него существует...
а)
магнитное поле,
б) электрическое поле,
в) электрическое и магнитное поле.
Слайд 225.Закончить фразу: «Вокруг проводника с током существует...
а) магнитное поле,
б) электрическое
поле,
в) электрическое и магнитное поле.
Слайд 236.Какие силы проявляются во взаимодействии двух проводников с током?
а) силы
магнитного поля,
б) силы электрического поля,
в) сила всемирного тяготения.
Слайд 247.Какие утверждения являются верными?
А.В природе существуют электрические заряды.
Б.В природе существуют
магнитные заряды.
В.В природе не существует электрических зарядов.
Г.В природе не существует
магнитных зарядов.а) А и Б, б) А и В, в) А и Г, г) Б, В и Г.
Слайд 258.На рисунке показана картина магнитных линий прямого тока. В какой
точке магнитное поле самое сильное?
а)
б) в)

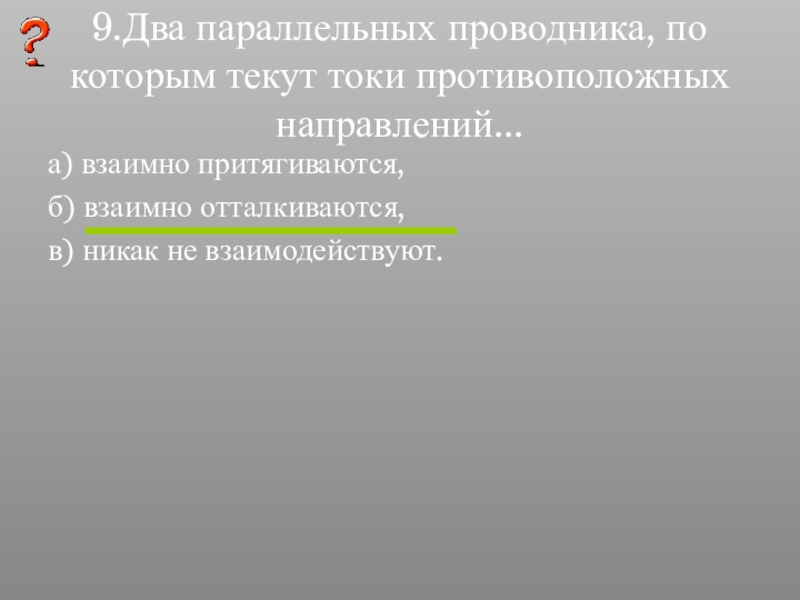

Слайд 269.Два параллельных проводника, по которым текут токи противоположных направлений...
а) взаимно
притягиваются,
б) взаимно отталкиваются,
в) никак не взаимодействуют.
Слайд 27 10.Два параллельных проводника длиной по 1 м, расположенные на
расстоянии 1 м друг от друга при протекании по ним
электрического тока, притягиваются с силой 1∙10-7 Н. Это значит, что по проводникам текут токи...а) противоположных направлений по 1 А,
б) одного направления по 1 А,
в) противоположных направлений по 0,5 А,
г) одного направления по 0,5 А.
Слайд 2811.Почему замкнутый в форме петли
подвижный проводник, по которому течет
ток,
стремится принять форму кольца, даже если
он не находится в
магнитном поле?
Слайд 2912.Как будут взаимодействовать друг с другом два параллельных проводника А
и Б?
а) они будут притягиваться,
б) они будут отталкиваться,
в) они не
будут взаимодействовать.А
Б
I
Слайд 3114.Определить направление магнитных линий
На рисунке показано направление движения потока электронов
и линия индукции магнитного поля вокруг потока электронов. Определить направление
этой магнитной линии.
Слайд 3215.Определить направление магнитных линий
На рисунке показано направление движения потока электронов
и линия индукции магнитного поля вокруг потока электронов. Определить направление
этой магнитной линии.

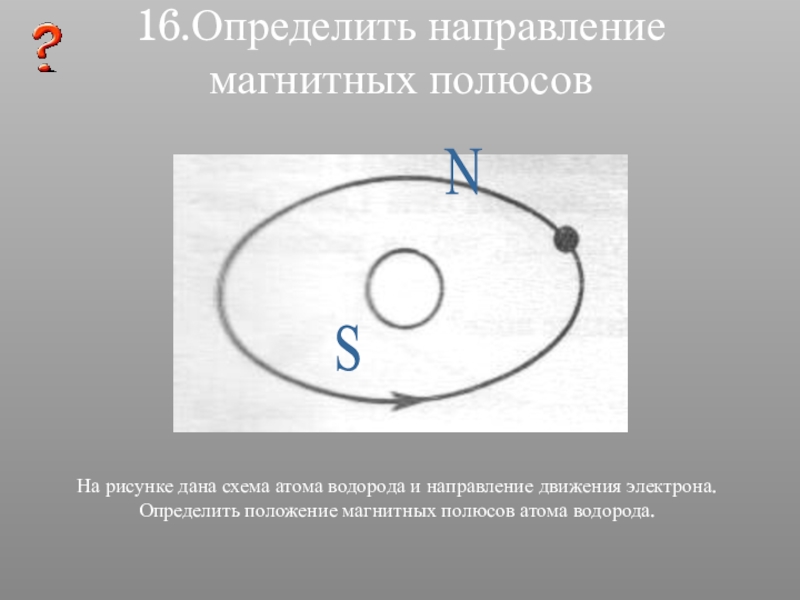

Слайд 3316.Определить направление магнитных полюсов
На рисунке дана схема атома водорода и
направление движения электрона. Определить положение магнитных полюсов атома водорода.
N
S

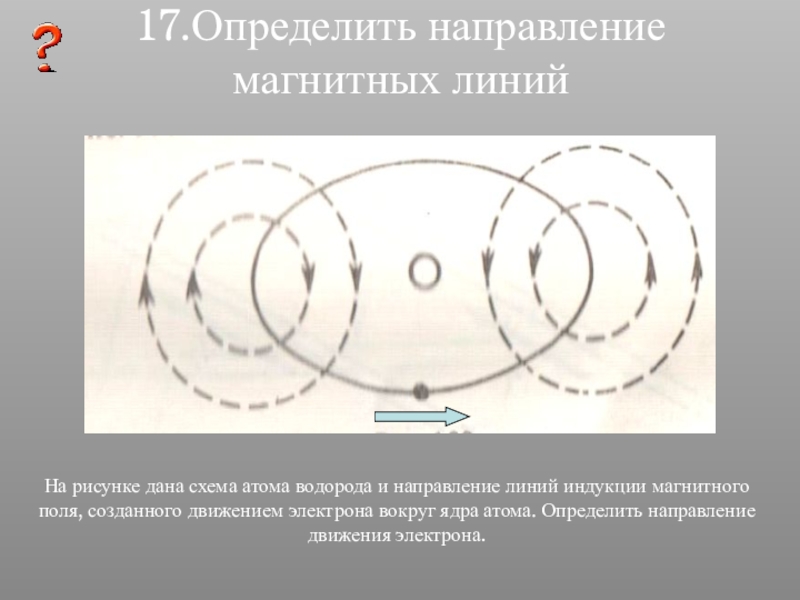

Слайд 3417.Определить направление магнитных линий
На рисунке дана схема атома водорода и
направление линий индукции магнитного поля, созданного движением электрона вокруг ядра
атома. Определить направление движения электрона.
Слайд 3619.Определить направление магнитных линий
Определить направление и графически изобразить линии индукции
магнитного поля тока, текущего по рамке.

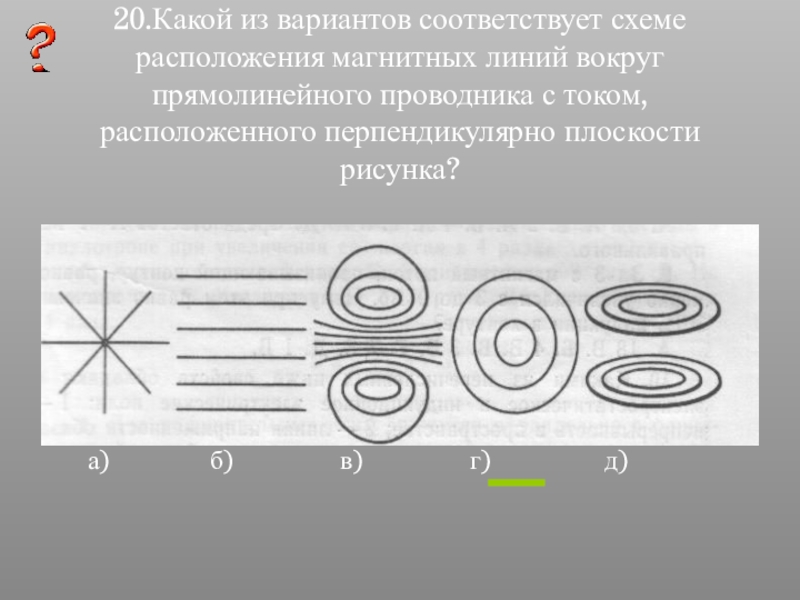

Слайд 37 20.Какой из вариантов соответствует схеме расположения магнитных линий вокруг прямолинейного
проводника с током, расположенного перпендикулярно плоскости рисунка?
а)
б) в) г) д)
Слайд 38 21.Какой из вариантов соответствует схеме расположения магнитных линий вокруг прямолинейного
проводника с током, расположенного вертикально
а)
б) в) г) д)

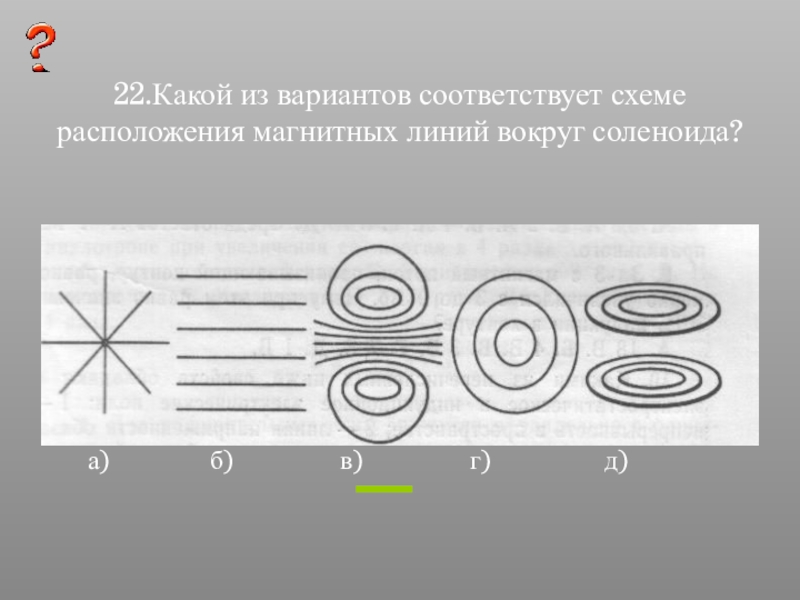

Слайд 39
22.Какой из вариантов соответствует схеме расположения магнитных линий вокруг соленоида?
а)
б) в) г) д)
Слайд 40
23.Магнитная стрелка отклонится, если её разместить вблизи...
А) вблизи потока электронов,
Б) вблизи потока атомов водорода,
В) вблизи потока отрицательных
ионов,Г) вблизи потока положительных ионов,
Д) вблизи потока ядер атома кислорода.
а) все ответы верны, б) А, Б, В, и Г,
в) Б, В, Г, г) Б, В, Г, Д
Слайд 412-я часть
Вектор магнитной индукции.
Вектор магнитной индукции и магнитные линии.
Магнитное поле
тока

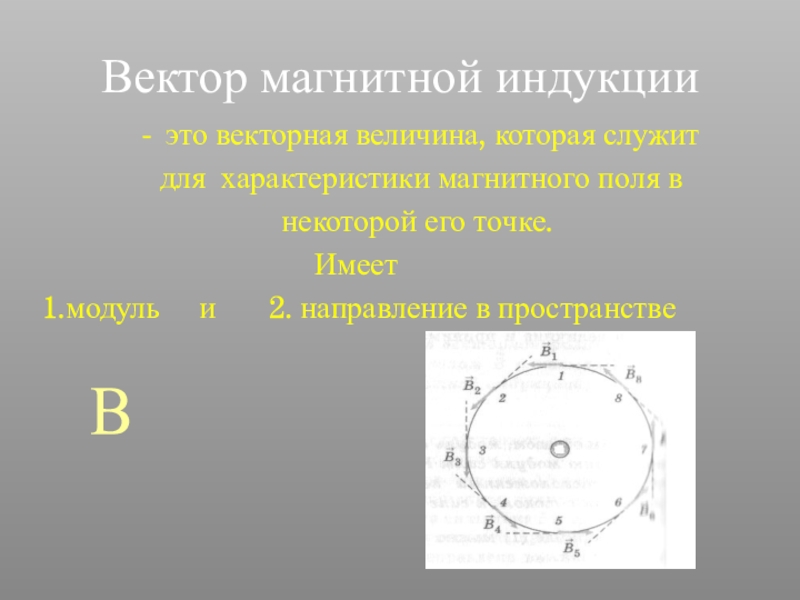

Слайд 42Вектор магнитной индукции
это векторная величина, которая служит
для характеристики магнитного
поля в
некоторой его точке.
Имеет1.модуль и 2. направление в пространстве
В

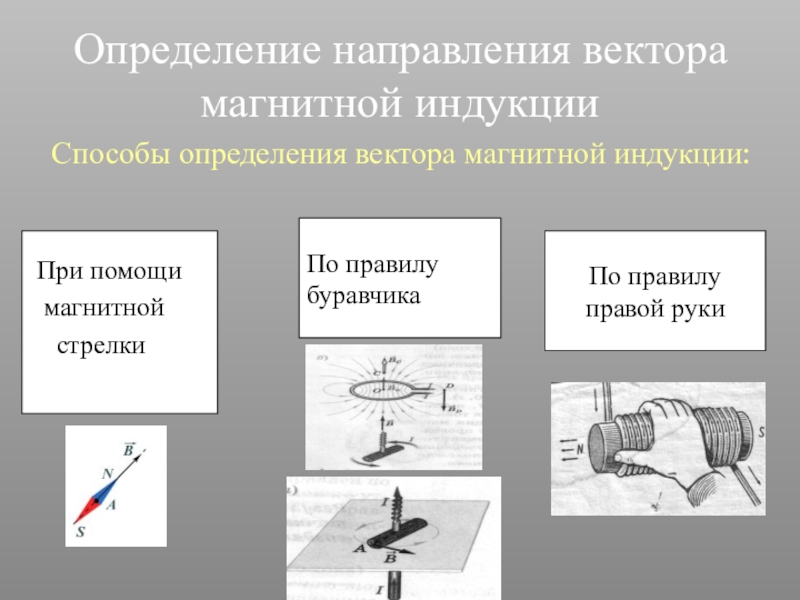

Слайд 44Определение направления вектора магнитной индукции
Способы определения вектора магнитной индукции:
При
помощи
магнитной
стрелки
По правилу
буравчика
По правилу
правой руки
Слайд 46 1.Внесенная в однородное магнитное поле магнитная стрелка установилась так, как
показано на рисунке. Как направлен вектор индукции в этой точке
поля? а) направо, б) влево
В
Слайд 47
2.Для характеристики магнитного поля в некоторой его точке служит...
а)
вектор магнитной индукции,
б) поток магнитной индукции.
Слайд 48 3. На рисунке изображено сечение проводника с током в точке
А, электрический ток входит перпендикулярно в плоскость рисунка. Какое из
представленных в точке М направлений соответствует направлению вектора В индукции магнитного поля тока в этой точке? а) 1, б) 2, в) 3, 4)
Слайд 49
4.На рисунке изображена катушка с током. Определить положение полюсов катушки.
а) слева северный полюс,
б) слева южный полюс.
Слайд 50
5.Как будут взаимодействовать между собой эти катушки с током?
а) будут притягиваться,
б) будут отталкиваться.
Слайд 51
6.Как будут взаимодействовать между собой эти катушки с током?
а) будут притягиваться,
б) будут отталкиваться.
Слайд 52
7.Как будут взаимодействовать между собой эти катушки с током?
а) будут притягиваться,
б) будут отталкиваться.
Слайд 53
8.Как будут взаимодействовать катушка с током и магнит?
а) будут отталкиваться,
б) будут притягиваться.
+
Слайд 54
9.Как направлен вектор магнитной индукции в центре кругового витка?
а) по направлению 1,
б) по направлению 2.
Слайд 56 На каком из рисунков правильно показано расположение магнитных стрелок компаса
(синий – северный полюс стрелки) вблизи электромагнита?
а)
б) в) г)
