1 1 ВОЕННАЯ КАФЕДРА Тольяттинский государственный университет
Содержание
- 1. 1 1 ВОЕННАЯ КАФЕДРА Тольяттинский государственный университет
- 2. ТЕМА 7. Топогеодезическая привязка элементов
- 3. Учебные цели:В результате изучения темы студенты должны:Знать:
- 4. 1-й Вопрос. Способы определения прямоугольных координат при топогеодезический привязке по карте.
- 5. При определении координат привязываемых точек по карте
- 6. 2-й Вопрос. Определение прямоугольных координат ОП (КНП) полярным способом, его сущность и условия применения.
- 7. Полярный способ определения координат применяется тогда, когда
- 8. Дирекционный угол с исходной точки на привязываемую
- 9. Прямая геодезическая задача (полярный способ)ΔХ = Д
- 10. 345,310-2158(12) Ар. Сотьоз. ЩучьеРябиновка4545,3контурнаяточкаогневая позицияαоп-ктαкт-опХоп = Хкт
- 11. 345,310-2158(12) Ар. Сотьоз. Щучье45,3огневая позицияконтурнаяточкаПАБ-2АПолярный способ со
- 12. Определить расстояние, если, β=12-72, Б=76м.Решение:γ=15-00 – 12-72 = 2-282-208Для Б=10м Д=41мДля Б=76м Д=41 х 7,6= 312м
- 13. Пример РешениеΔХ= 1370 х cos 43-27= 1370
- 14. Пример РешениеΔХ= 740 х cos 34-63= 740
- 15. α‘ = 34-49Д = 360КТ Хоп =
- 16. 3-й Вопрос. Определение прямоугольных координат ОП
- 17. При определении координат точек по карте в
- 18. Полевые работы при прокладке любого хода заключаются
- 19. промежуточная точкаα1α2Ход в две стороныконтурнаяточкаогневая позицияХоп =
- 20. α2α3α1′Висячий ход.КТ (Хкт, Укт)12ОПα2′α1Хп = Хп-1 +

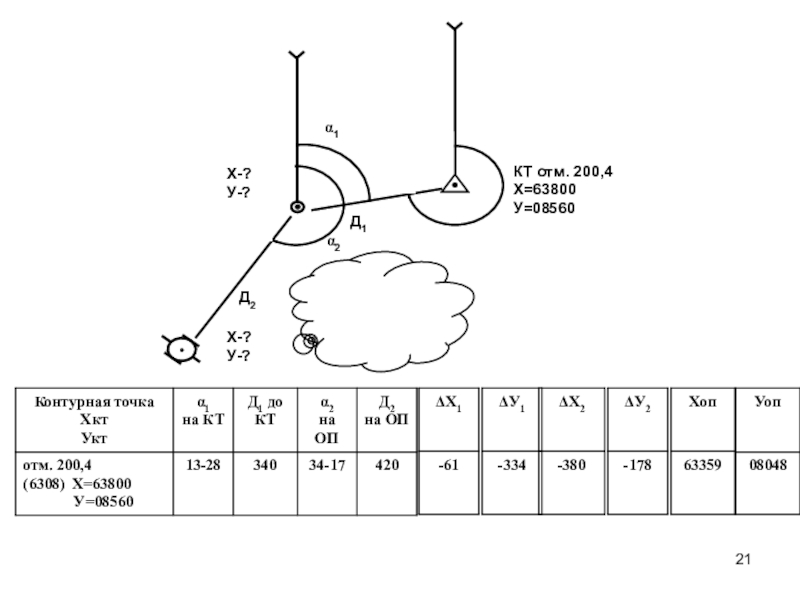

- 21. Слайд 21

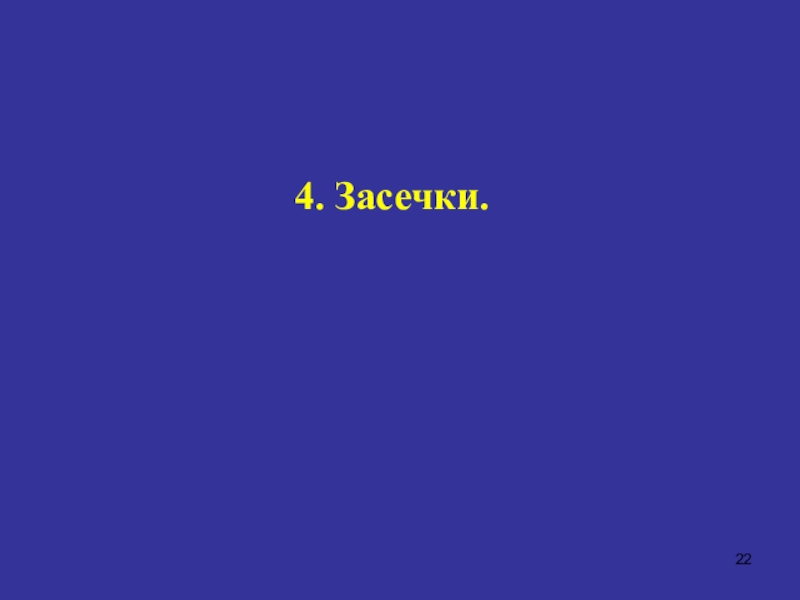

- 22. 4. Засечки.
- 23. Обратная засечка по дирекционным угламРабота на местностиα 1=α 2=α 3=
- 24. 345,310-2158(12) Агл. 3р. Сотьоз. Щучье78,3Рябиновка45Ель 25-4
- 25. А (ХА,УА)В (ХВ,УВ)С (ХС ,УС)Рα3α2α1РОпределяем угол Р,

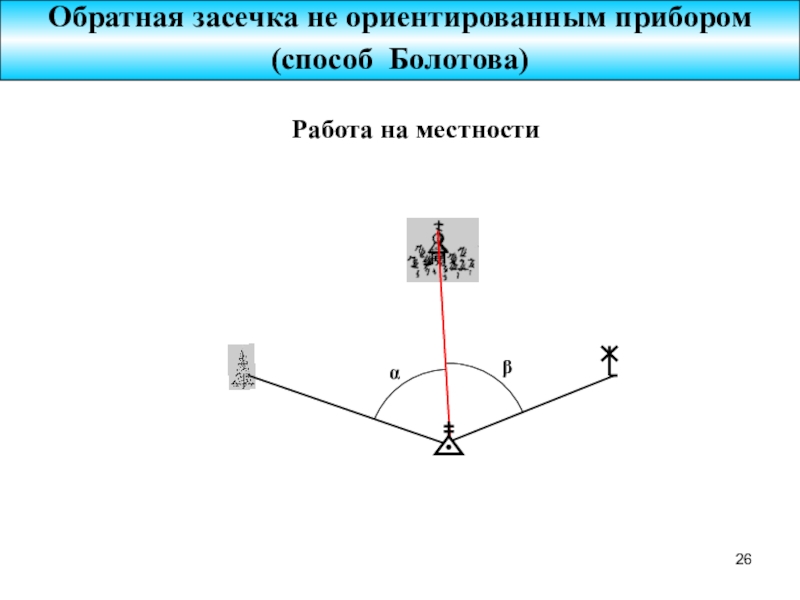

- 26. Обратная засечка не ориентированным прибором(способ Болотова)Работа на местностиαβ

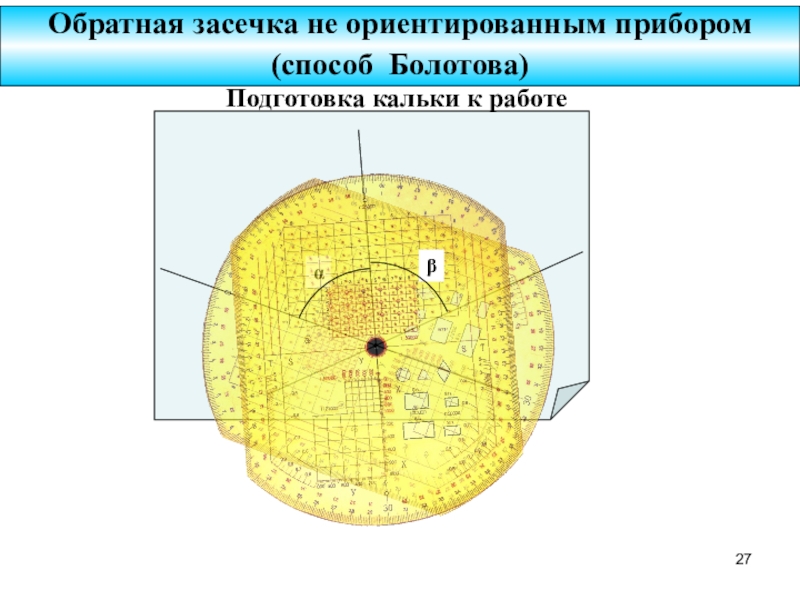

- 27. αβОбратная засечка не ориентированным прибором(способ Болотова)Подготовка кальки к работе
- 28. 345,310-2158(12) Агл. 3р. Сотьоз. Щучье78,3Рябиновка45Ель 25-4

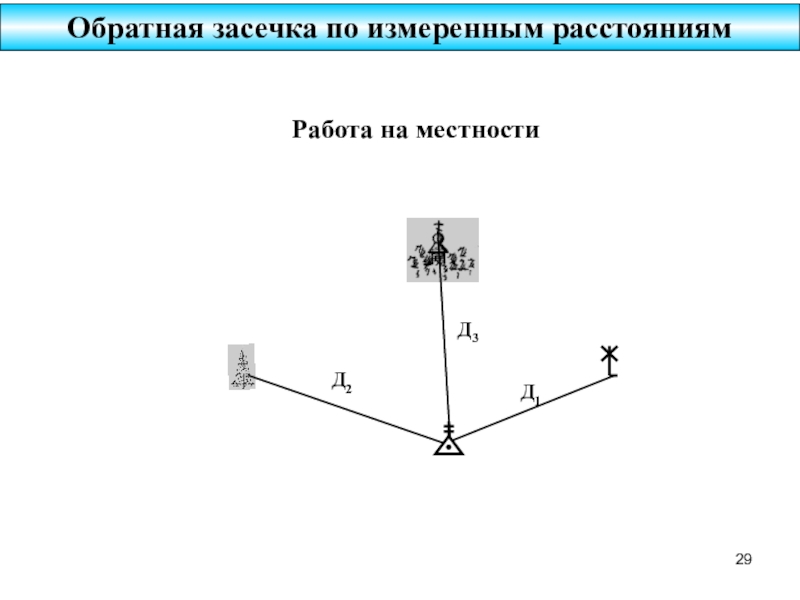

- 29. Обратная засечка по измеренным расстояниямРабота на местностиД1Д2Д3
- 30. Порядок откладывания расстояния с помощью поперечного масштаба2482468061:50000Д
- 31. 345,310-2158(12) Агл. 3р. Сотьоз. Щучье78,3Рябиновка45Ель 25-4
- 32. Задание на самостоятельную работу:Изучить – Руководство по
- 33. Скачать презентанцию

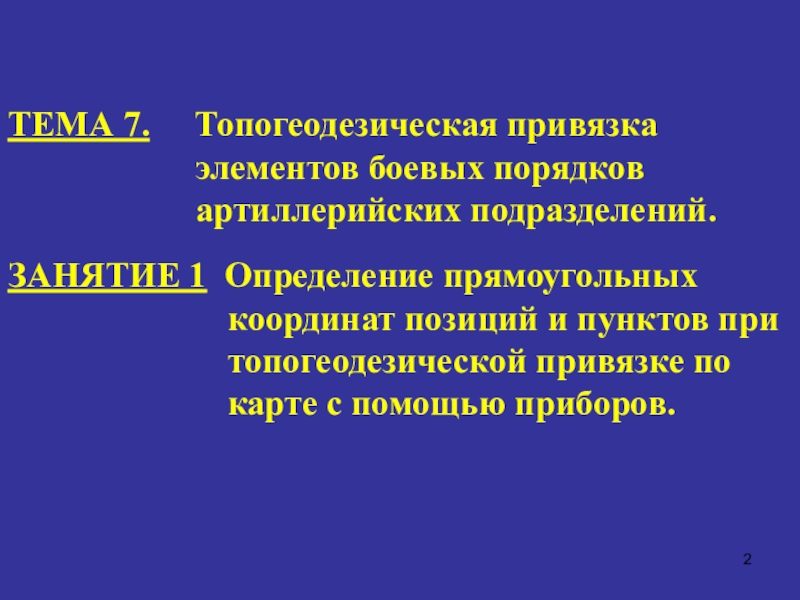

ТЕМА 7. Топогеодезическая привязка элементов боевых порядков артиллерийских подразделений.ЗАНЯТИЕ 1 Определение прямоугольных координат позиций и пунктов при топогеодезической привязке по карте с помощью приборов.
Слайды и текст этой презентации
Слайд 2ТЕМА 7. Топогеодезическая привязка элементов боевых порядков артиллерийских
подразделений.
привязке по карте с помощью приборов.

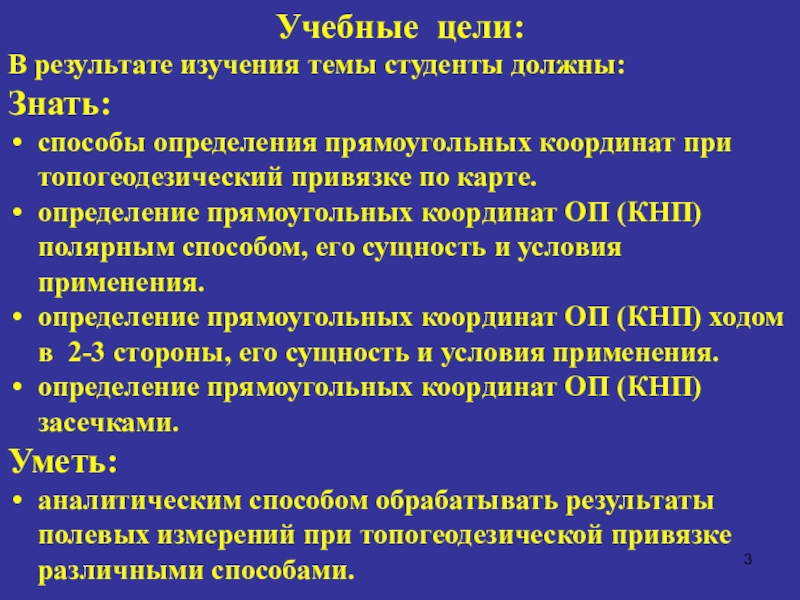

Слайд 3Учебные цели:
В результате изучения темы студенты должны:
Знать:
способы определения прямоугольных
координат при топогеодезический привязке по карте.
определение прямоугольных координат ОП (КНП)
полярным способом, его сущность и условия применения.определение прямоугольных координат ОП (КНП) ходом в 2-3 стороны, его сущность и условия применения.
определение прямоугольных координат ОП (КНП) засечками.
Уметь:
аналитическим способом обрабатывать результаты полевых измерений при топогеодезической привязке различными способами.
Слайд 41-й Вопрос. Способы определения прямоугольных координат при топогеодезический привязке
по карте.

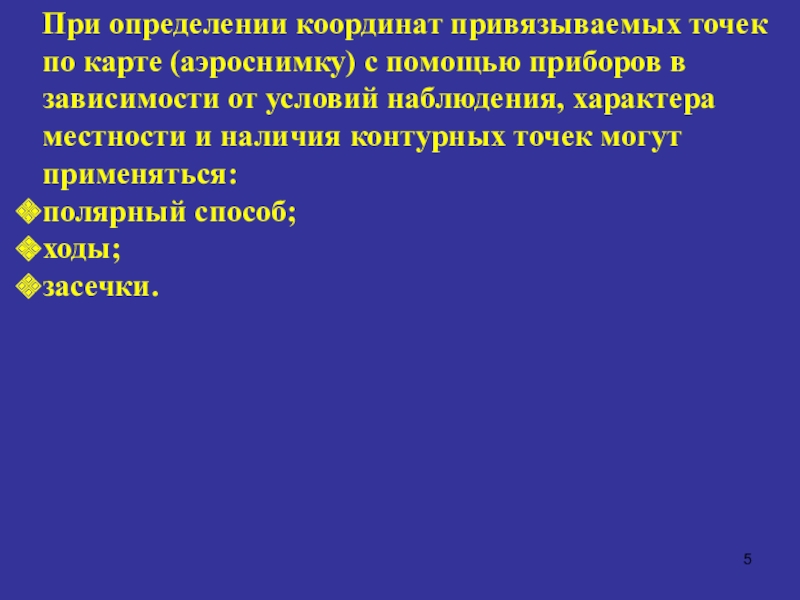

Слайд 5При определении координат привязываемых точек по карте (аэроснимку) с помощью
приборов в зависимости от условий наблюдения, характера местности и наличия
контурных точек могут применяться:полярный способ;
ходы;
засечки.
Слайд 62-й Вопрос. Определение прямоугольных координат ОП (КНП) полярным способом,
его сущность и условия применения.

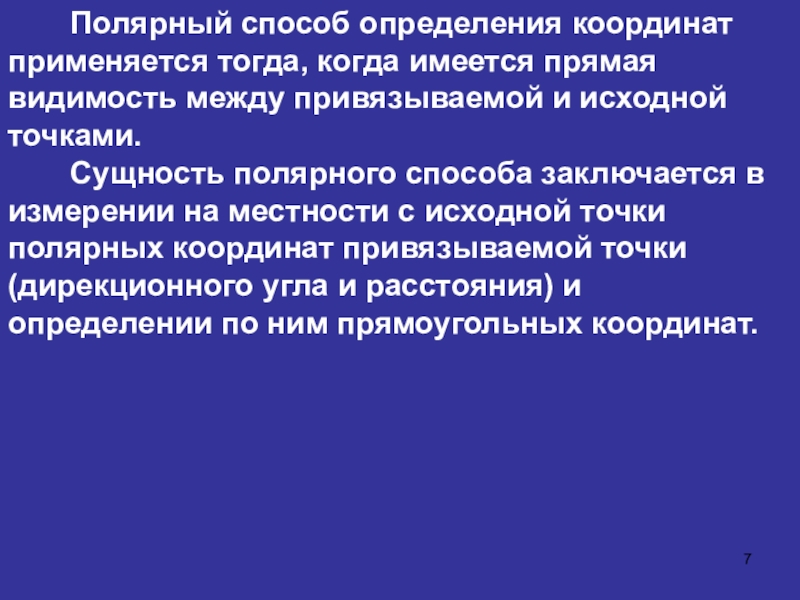

Слайд 7Полярный способ определения координат применяется тогда, когда имеется прямая видимость
между привязываемой и исходной точками.
Сущность полярного способа заключается в измерении
на местности с исходной точки полярных координат привязываемой точки (дирекционного угла и расстояния) и определении по ним прямоугольных координат.
Слайд 8Дирекционный угол с исходной точки на привязываемую определяют с помощью
магнитной стрелки буссоли, гирокурсоуказателя навигационной аппаратуры, а при возможности и
другим, более точным способом (гироскопическим или астрономическим).Расстояние Д от исходной точки до привязываемой измеряют мерным шнуром, с помощью дальномерных реек, засечкой по короткой базе или с помощью дальномера.
Если прибор устанавливается не на исходной, а на привязываемой точке, то измеренный с нее дирекционный угол на исходную точку изменяют на 30-00
Вычисление координат привязываемой точки при полярном способе сводится к решению прямой геодезической задачи.

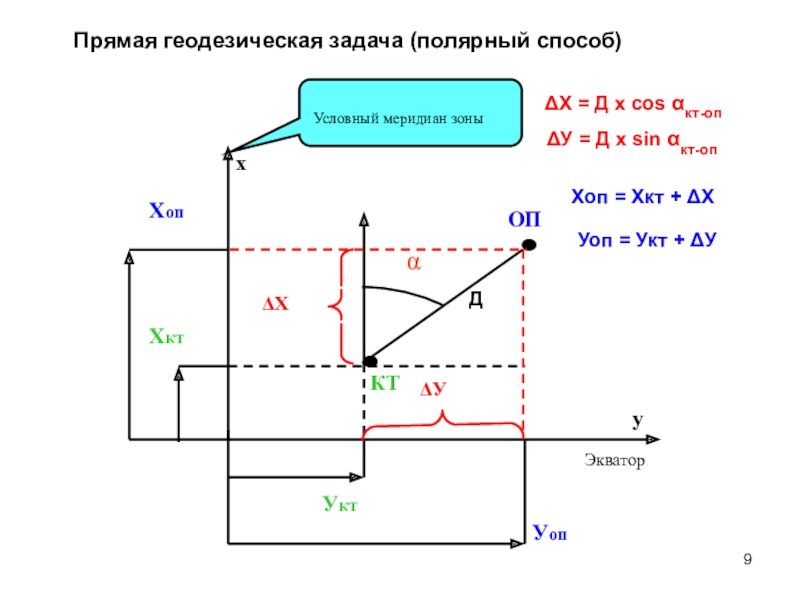

Слайд 9Прямая геодезическая задача (полярный способ)
ΔХ = Д х cos αкт-оп
ΔУ
= Д х sin αкт-оп
Хоп = Хкт + ΔХ
Уоп =
Укт + ΔУ

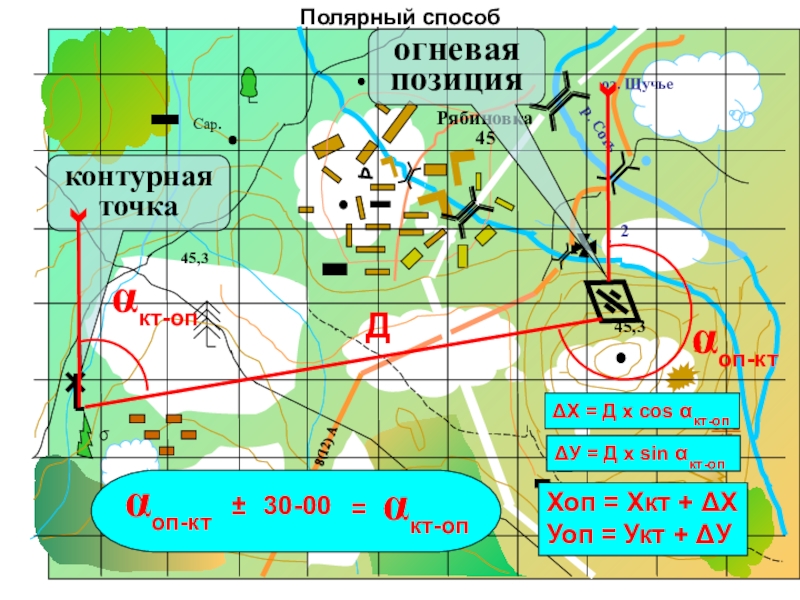

Слайд 103
45,3
10-2
15
8(12) А
р. Соть
оз. Щучье
Рябиновка
45
45,3
контурная
точка
огневая
позиция
αоп-кт
αкт-оп
Хоп = Хкт + ΔХ
Уоп = Укт
+ ΔУ
Полярный способ
ΔХ = Д х cos αкт-оп
ΔУ = Д
х sin αкт-оп
Слайд 113
45,3
10-2
15
8(12) А
р. Соть
оз. Щучье
45,3
огневая
позиция
контурная
точка
ПАБ-2А

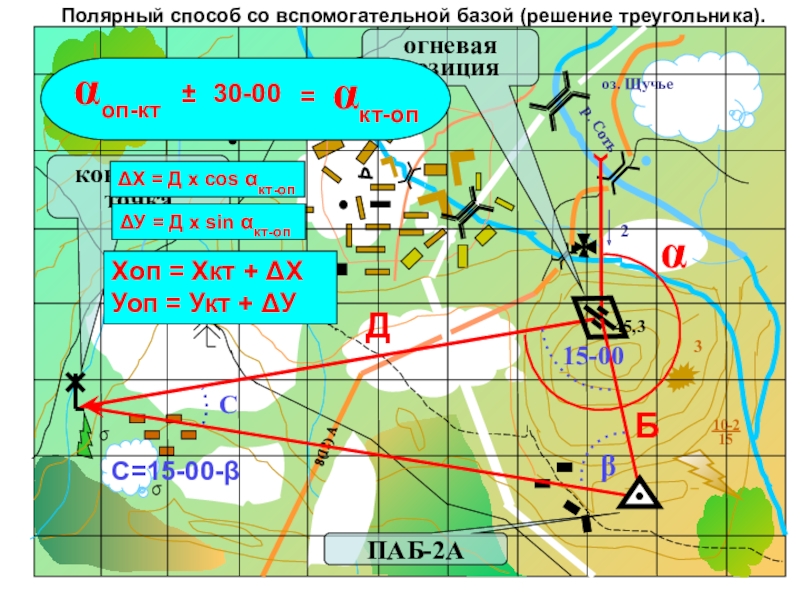

Полярный способ со вспомогательной базой (решение треугольника).
С=15-00-β
Хоп
= Хкт + ΔХ
Уоп = Укт + ΔУ

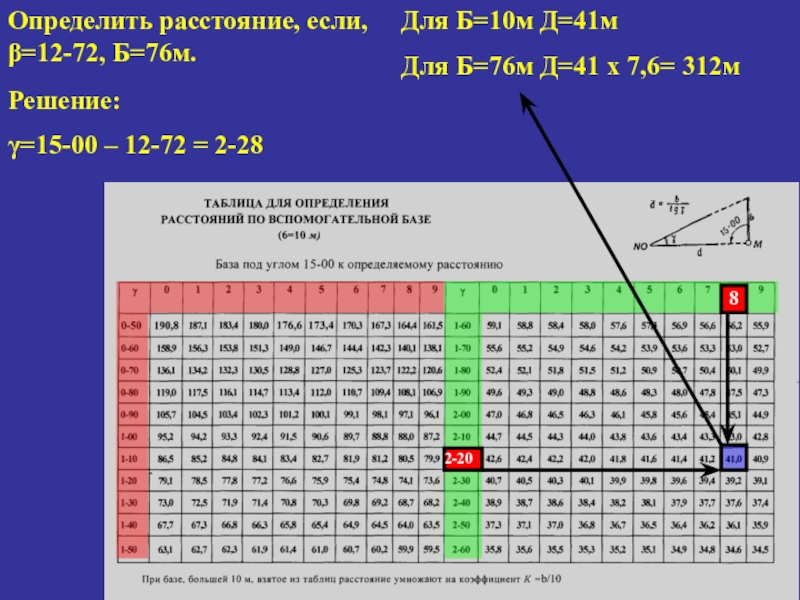

Слайд 12Определить расстояние, если, β=12-72, Б=76м.
Решение:
γ=15-00 – 12-72 = 2-28
2-20
8
Для Б=10м
Д=41м
Для Б=76м Д=41 х 7,6= 312м

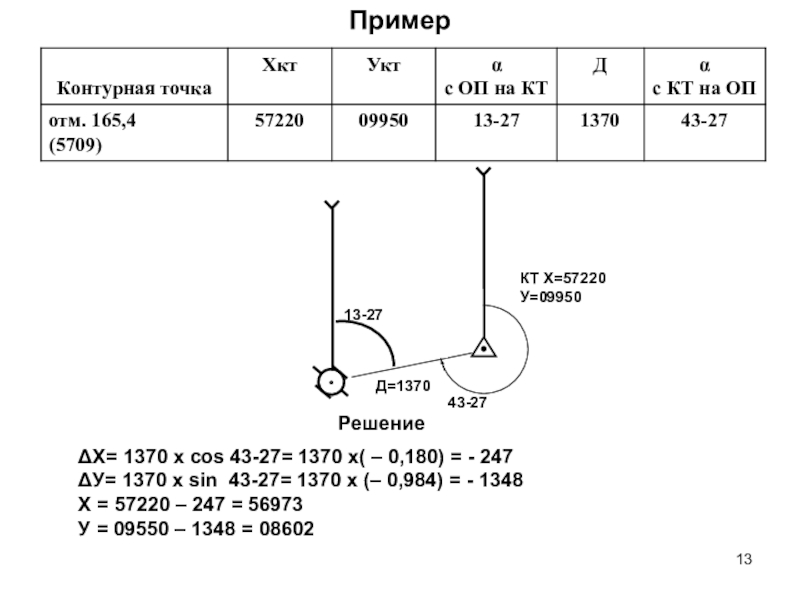

Слайд 13Пример
Решение
ΔХ= 1370 х cos 43-27= 1370 х( – 0,180)
= - 247
ΔУ= 1370 х sin 43-27= 1370 х
(– 0,984) = - 1348Х = 57220 – 247 = 56973
У = 09550 – 1348 = 08602
Слайд 14Пример
Решение

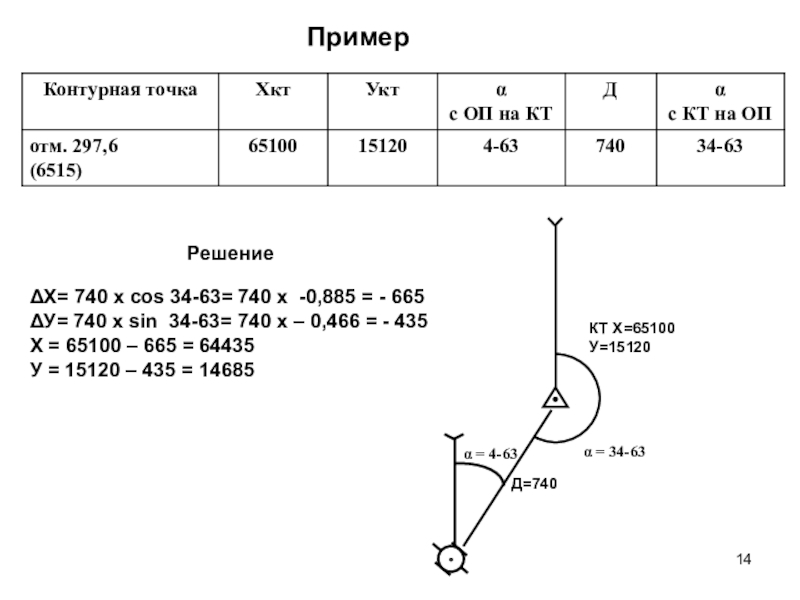

ΔХ= 740 х cos 34-63= 740 х -0,885 =
- 665
ΔУ= 740 х sin 34-63= 740 х
– 0,466 = - 435Х = 65100 – 665 = 64435
У = 15120 – 435 = 14685

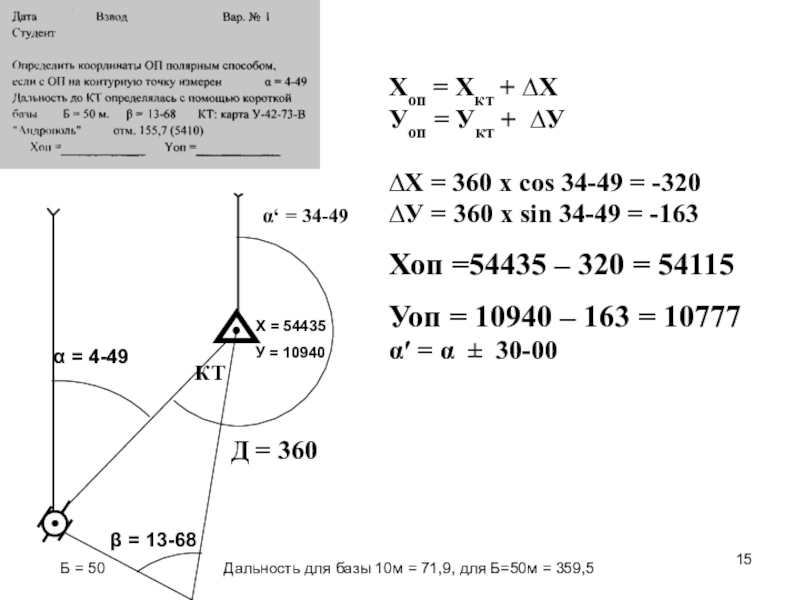

Слайд 15α‘ = 34-49
Д = 360
КТ
Хоп = Хкт + ∆Х
Уоп
= Укт + ∆У
∆Х = 360 х cos 34-49
= -320∆У = 360 х sin 34-49 = -163
Хоп =54435 – 320 = 54115
Уоп = 10940 – 163 = 10777
α′ = α ± 30-00
α = 4-49
Б = 50
β = 13-68
Х = 54435
У = 10940
Дальность для базы 10м = 71,9, для Б=50м = 359,5

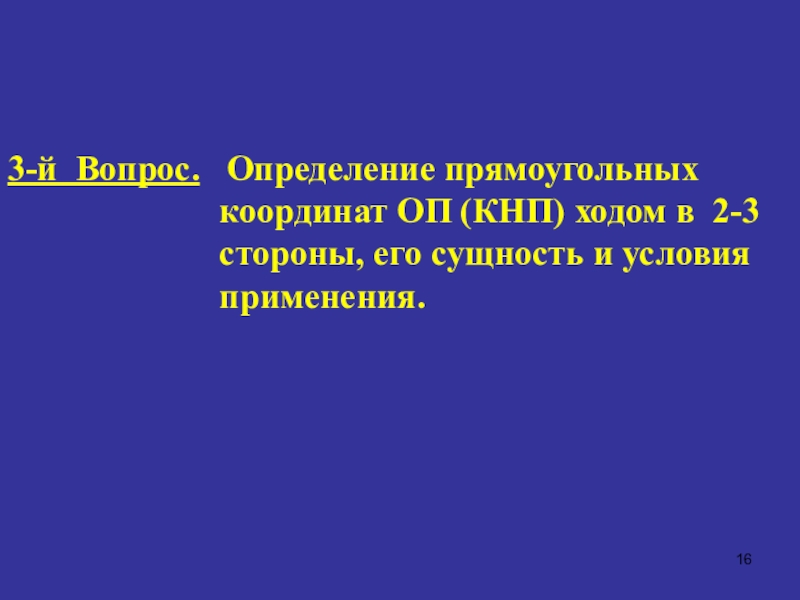

Слайд 163-й Вопрос. Определение прямоугольных координат ОП (КНП) ходом в
2-3 стороны, его сущность и условия применения.

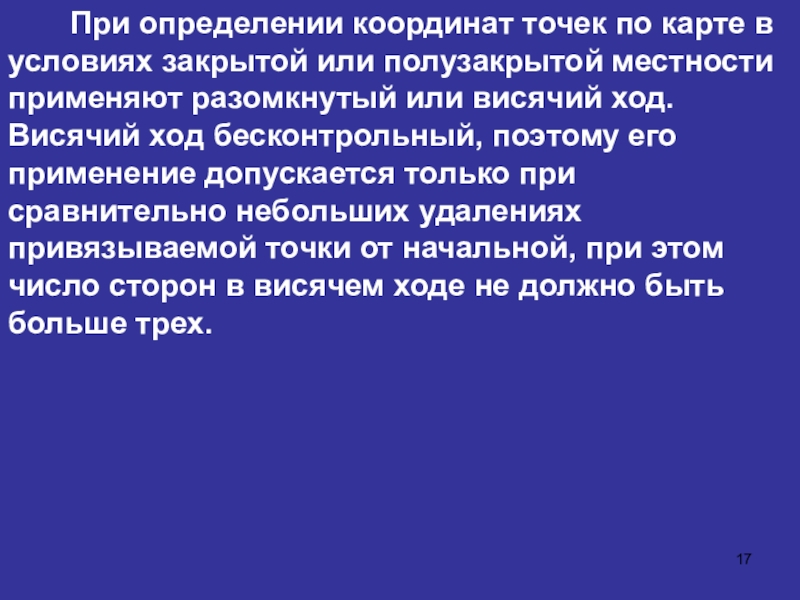

Слайд 17При определении координат точек по карте в условиях закрытой или
полузакрытой местности применяют разомкнутый или висячий ход. Висячий ход бесконтрольный,
поэтому его применение допускается только при сравнительно небольших удалениях привязываемой точки от начальной, при этом число сторон в висячем ходе не должно быть больше трех.
Слайд 18Полевые работы при прокладке любого хода заключаются в измерении углов
между сторонами хода или в непосредственном определении их дирекционных углов
и в измерении длин его сторон. Углы между сторонами хода или дирекционные углы сторон (при работе с ориентированным прибором) измеряются с помощью буссоли. При работе с неориентированным прибором измеряют в точках хода углы между сторонами хода, а дирекционные углы сторон находят вычислением.

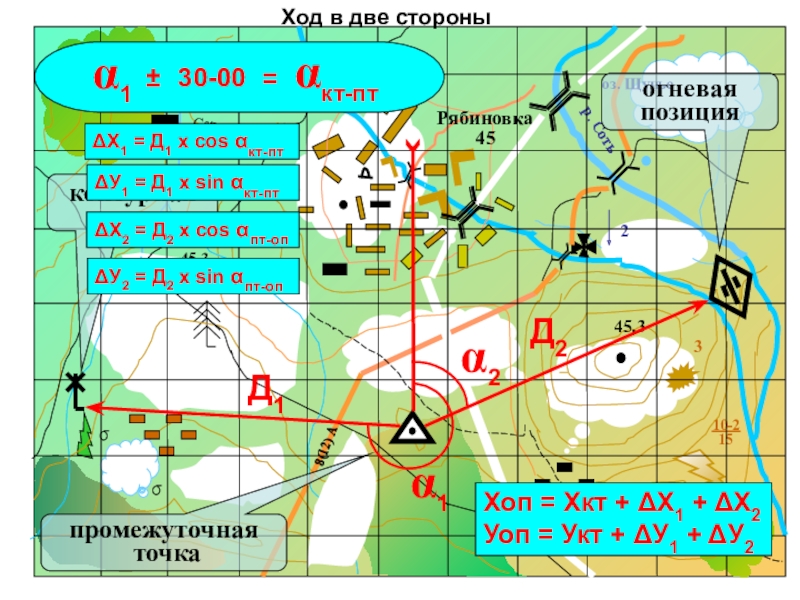

Слайд 19промежуточная
точка
α1
α2
Ход в две стороны
контурная
точка
огневая
позиция
Хоп = Хкт + ΔХ1 +
ΔХ2
Уоп = Укт + ΔУ1 + ΔУ2
ΔХ2 =
Д2 х cos αпт-опΔУ2 = Д2 х sin αпт-оп
ΔХ1 = Д1 х cos αкт-пт
ΔУ1 = Д1 х sin αкт-пт

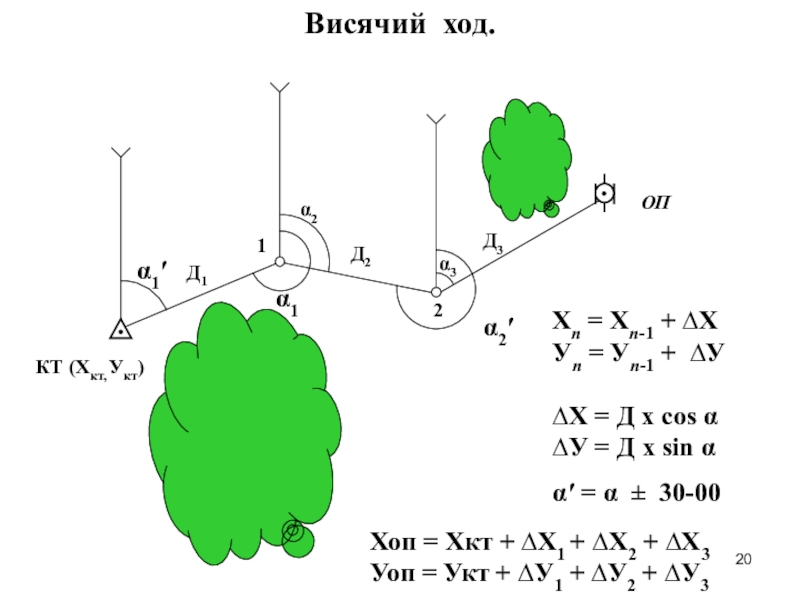

Слайд 20α2
α3
α1′
Висячий ход.
КТ (Хкт, Укт)
1
2
ОП
α2′
α1
Хп = Хп-1 + ∆Х
Уп = Уп-1
+ ∆У
∆Х = Д х cos α
∆У = Д
х sin αα′ = α ± 30-00
Д3
Д2
Д1
Хоп = Хкт + ∆Х1 + ∆Х2 + ∆Х3
Уоп = Укт + ∆У1 + ∆У2 + ∆У3
Слайд 243
45,3
10-2
15
8(12) А
гл. 3
р. Соть
оз. Щучье
78,3
Рябиновка
45
Ель 25-4
0,5
Бугры
свх.
Заря
45,3

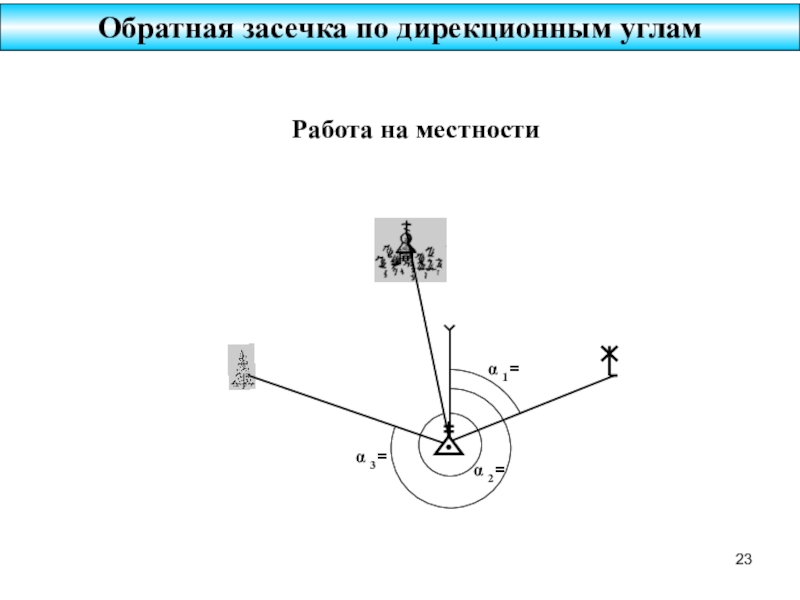

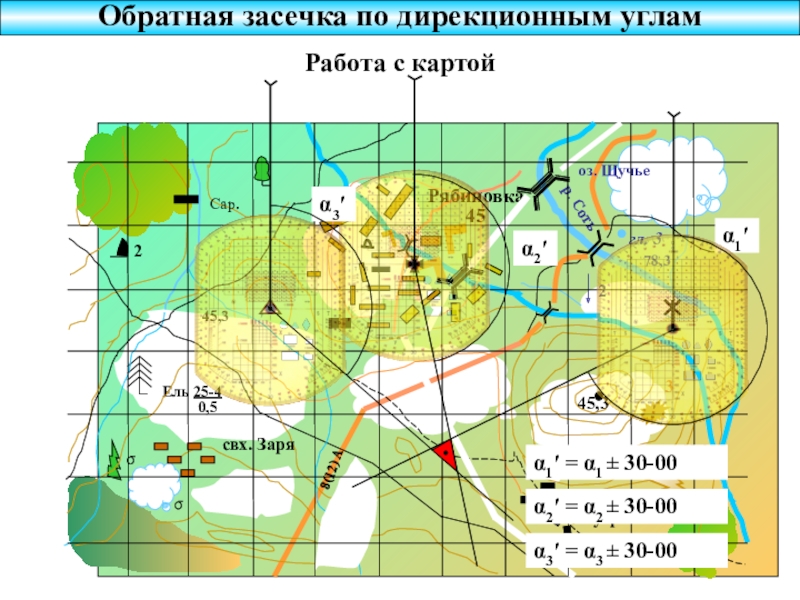

Обратная засечка по дирекционным углам
α1′
α2′
α3′
α1′ = α1 ± 30-00
α2′ =
α2 ± 30-00α3′ = α3 ± 30-00
Работа с картой

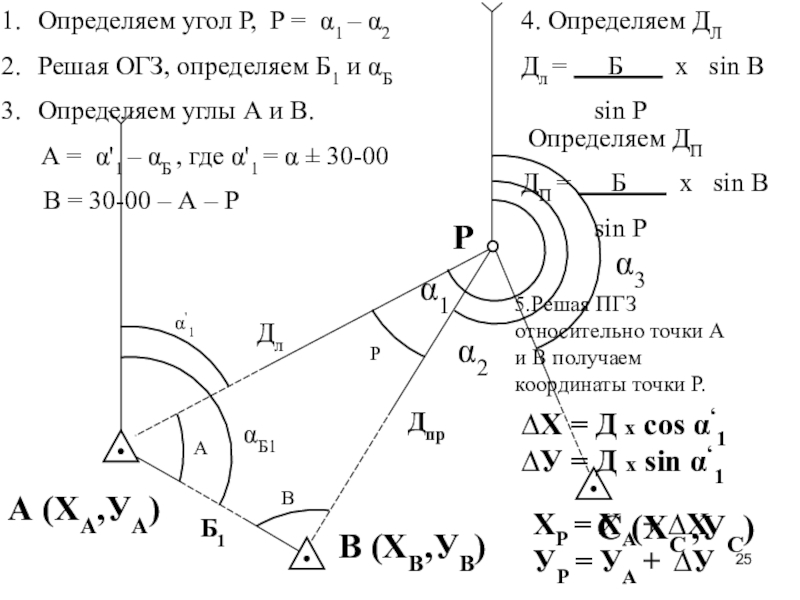

Слайд 25А (ХА,УА)
В (ХВ,УВ)
С (ХС ,УС)
Р
α3
α2
α1
Р
Определяем угол Р, Р = α1
– α2
Решая ОГЗ, определяем Б1 и αБ
Определяем углы А и
В. А = α'1 – αБ , где α'1 = α ± 30-00
В = 30-00 – А – Р
А
α'1
αБ1
Б1
В
4. Определяем ДЛ
Дл = Б х . sin В
sin Р
Дл
5.Решая ПГЗ относительно точки А и В получаем координаты точки Р.
∆Х = Д х cos α‘1
∆У = Д х sin α‘1
ХР = ХА + ∆Х
УР = УА + ∆У
Определяем ДП
ДП = Б х . sin В
sin Р
Дпр

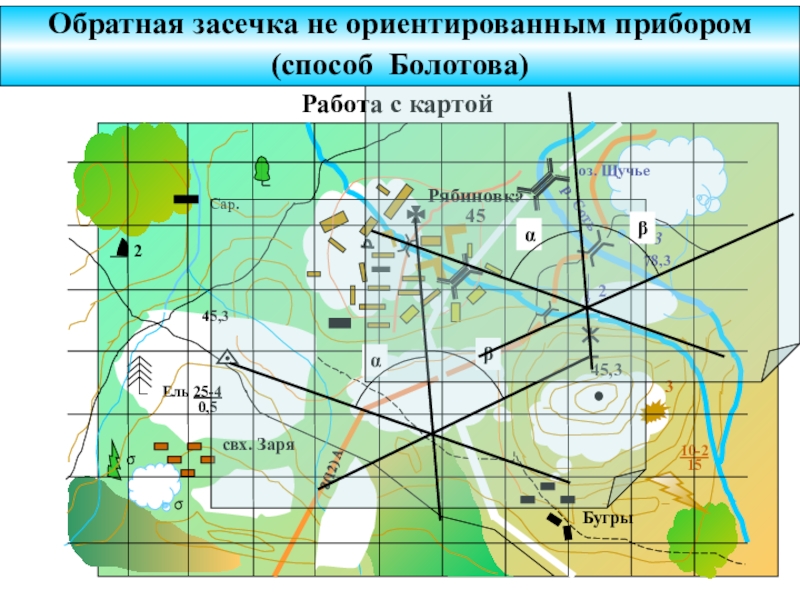

Слайд 283
45,3
10-2
15
8(12) А
гл. 3
р. Соть
оз. Щучье
78,3
Рябиновка
45
Ель 25-4
0,5
Бугры
свх.
Заря
45,3
Работа с картой
Обратная засечка не ориентированным прибором
(способ Болотова)

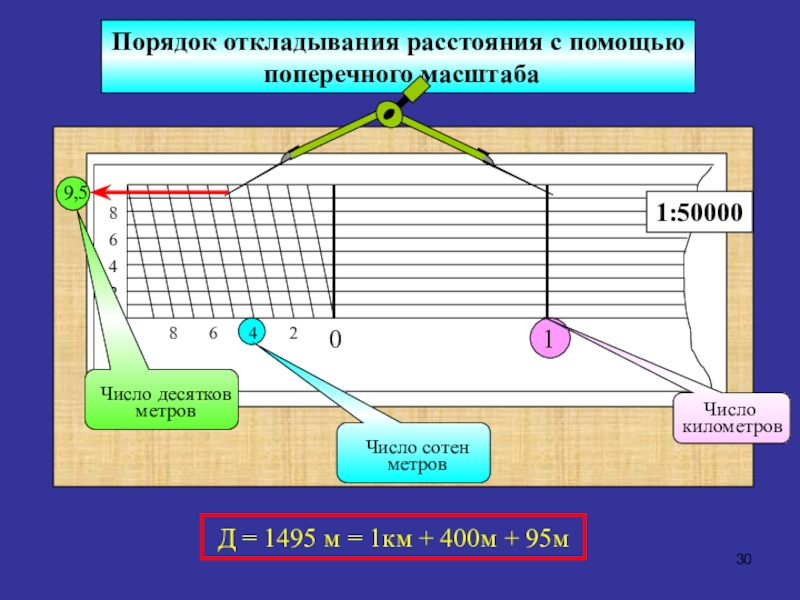

Слайд 30Порядок откладывания расстояния с помощью
поперечного масштаба
2
4
8
2
4
6
8
0
6
1:50000
Д = 1495 м
= 1км + 400м + 95м
Слайд 313
45,3
10-2
15
8(12) А
гл. 3
р. Соть
оз. Щучье
78,3
Рябиновка
45
Ель 25-4
0,5
Бугры
свх.
Заря
45,3

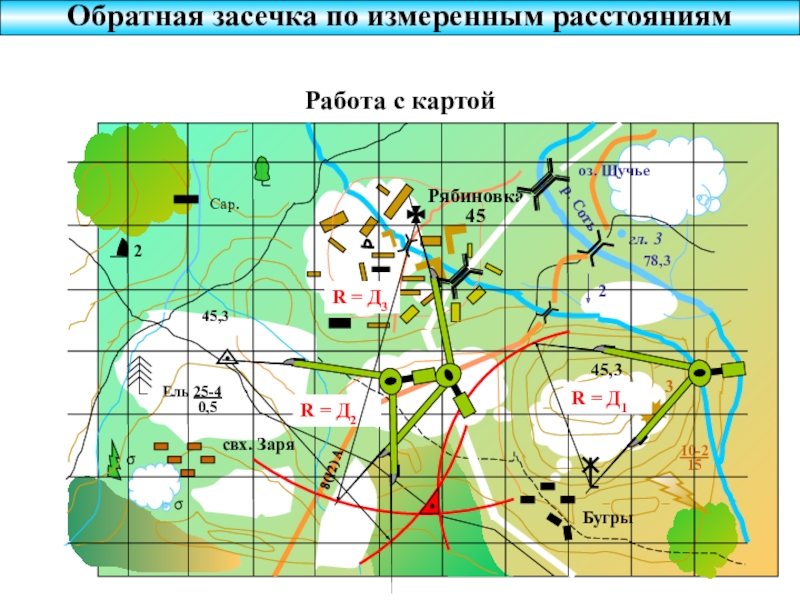

Обратная засечка по измеренным расстояниям
R = Д1
R = Д2
R =
Д3Работа с картой

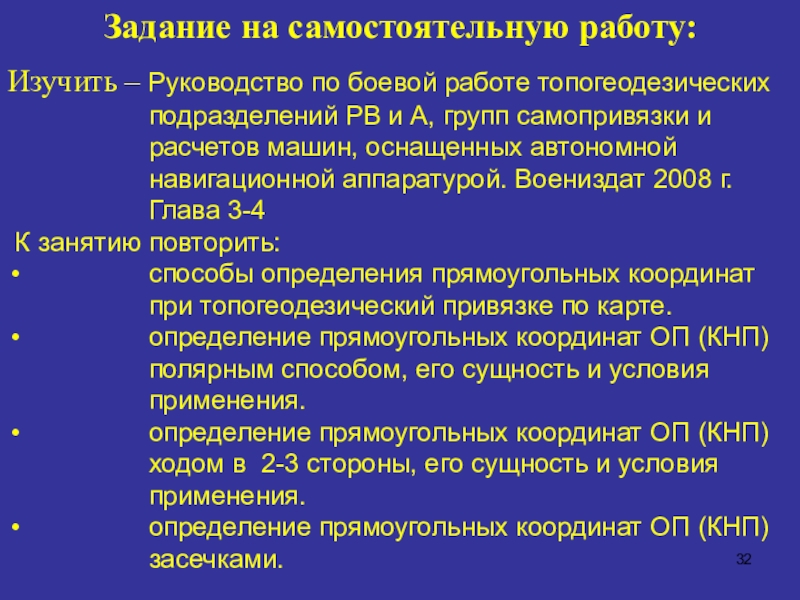

Слайд 32Задание на самостоятельную работу:
Изучить – Руководство по боевой работе топогеодезических
подразделений РВ и А, групп самопривязки и расчетов машин, оснащенных
автономной навигационной аппаратурой. Воениздат 2008 г. Глава 3-4К занятию повторить:
способы определения прямоугольных координат при топогеодезический привязке по карте.
определение прямоугольных координат ОП (КНП) полярным способом, его сущность и условия применения.
определение прямоугольных координат ОП (КНП) ходом в 2-3 стороны, его сущность и условия применения.
определение прямоугольных координат ОП (КНП) засечками.
