Слайд 1Multicasting

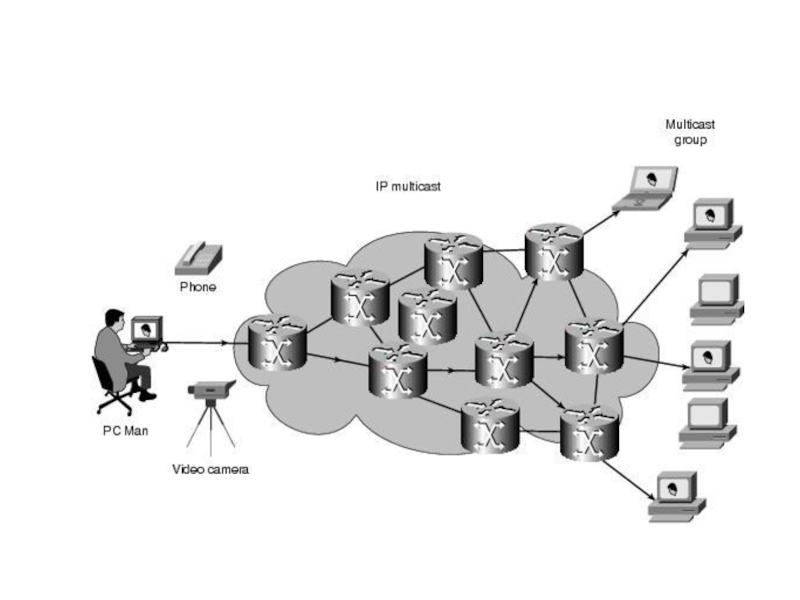

Multicasting

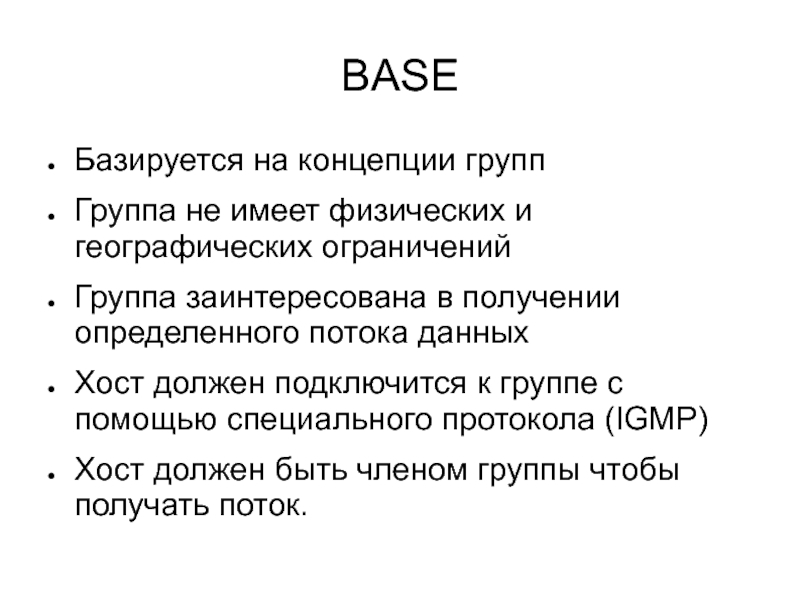

Слайд 3BASE
Базируется на концепции групп
Группа не имеет физических и географических ограничений
Группа

заинтересована в получении определенного потока данных
Хост должен подключится к группе

с помощью специального протокола (IGMP)
Хост должен быть членом группы чтобы получать поток.
BASEБазируется на концепции группГруппа не имеет физических и географических ограниченийГруппа заинтересована в получении определенного потока данныхХост должен

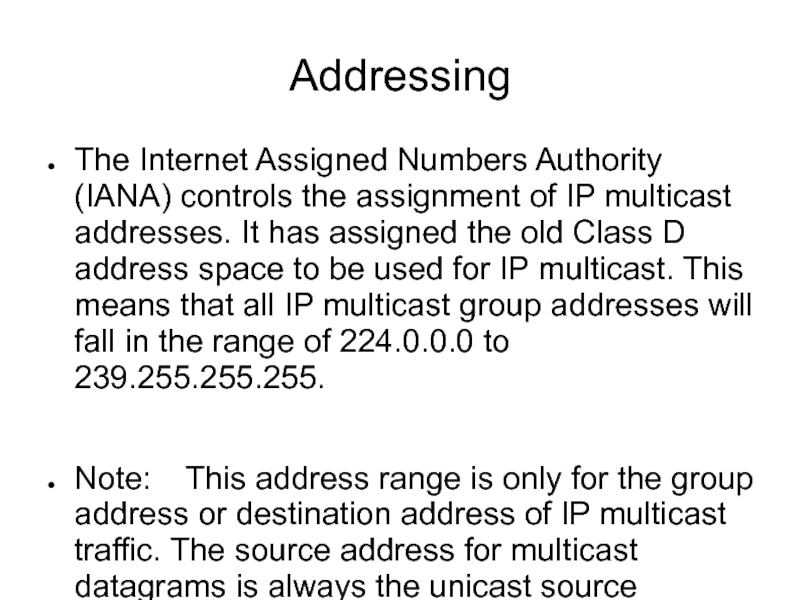

Слайд 4Addressing
The Internet Assigned Numbers Authority (IANA) controls the assignment of

IP multicast addresses. It has assigned the old Class D

address space to be used for IP multicast. This means that all IP multicast group addresses will fall in the range of 224.0.0.0 to 239.255.255.255.

Note: This address range is only for the group address or destination address of IP multicast traffic. The source address for multicast datagrams is always the unicast source address.

AddressingThe Internet Assigned Numbers Authority (IANA) controls the assignment of IP multicast addresses. It has assigned the

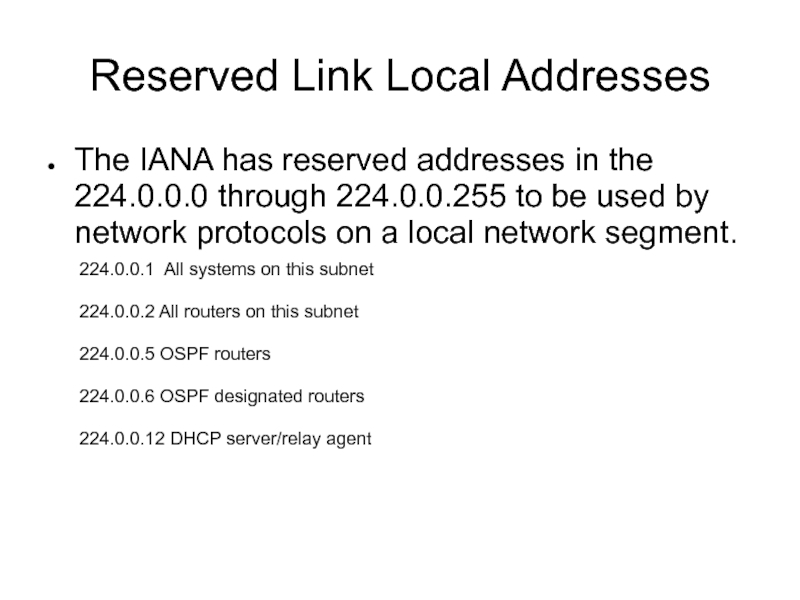

Слайд 5Reserved Link Local Addresses
The IANA has reserved addresses in the

224.0.0.0 through 224.0.0.255 to be used by network protocols on

a local network segment.

224.0.0.1 All systems on this subnet
224.0.0.2 All routers on this subnet
224.0.0.5 OSPF routers
224.0.0.6 OSPF designated routers
224.0.0.12 DHCP server/relay agent

Reserved Link Local AddressesThe IANA has reserved addresses in the 224.0.0.0 through 224.0.0.255 to be used by

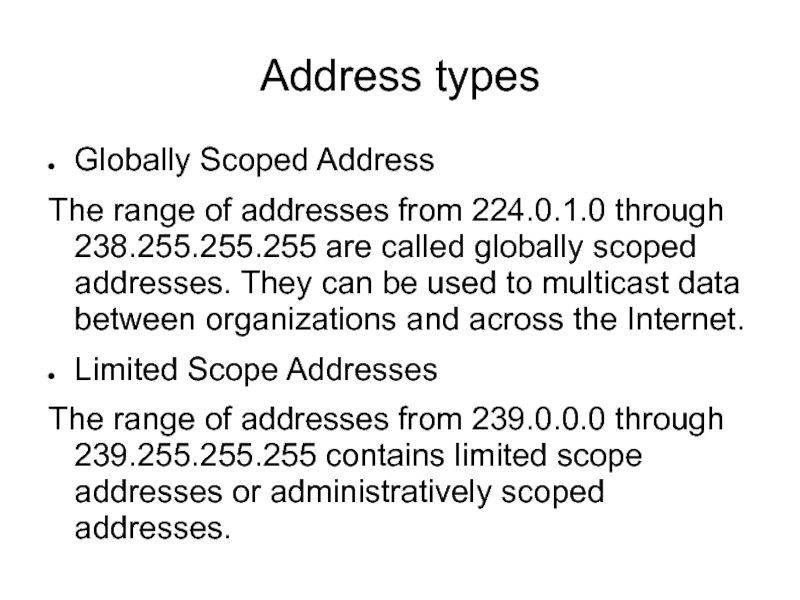

Слайд 6Address types
Globally Scoped Address
The range of addresses from 224.0.1.0 through

238.255.255.255 are called globally scoped addresses. They can be used

to multicast data between organizations and across the Internet.
Limited Scope Addresses
The range of addresses from 239.0.0.0 through 239.255.255.255 contains limited scope addresses or administratively scoped addresses.
Address typesGlobally Scoped AddressThe range of addresses from 224.0.1.0 through 238.255.255.255 are called globally scoped addresses. They

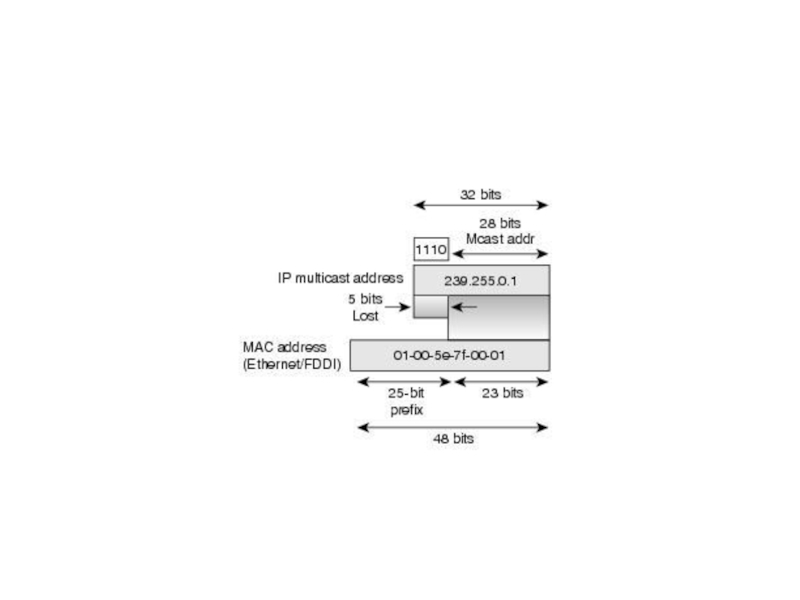

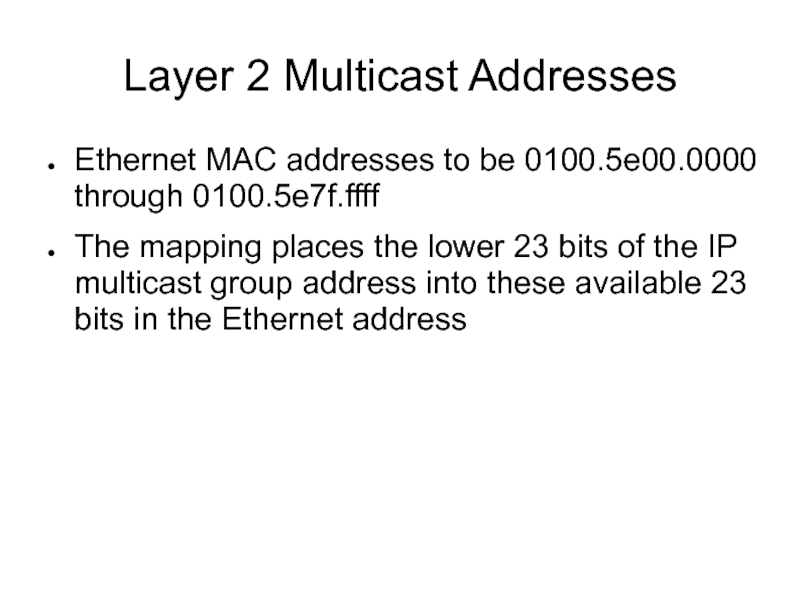

Слайд 7Layer 2 Multicast Addresses
Ethernet MAC addresses to be 0100.5e00.0000 through

0100.5e7f.ffff
The mapping places the lower 23 bits of the IP

multicast group address into these available 23 bits in the Ethernet address
Layer 2 Multicast AddressesEthernet MAC addresses to be 0100.5e00.0000 through 0100.5e7f.ffffThe mapping places the lower 23 bits

Слайд 9IGMP. IGMP Version 2

Membership query
Version 1 membership report
Version 2 membership

report
Leave group

IGMP. IGMP Version 2Membership queryVersion 1 membership reportVersion 2 membership reportLeave group

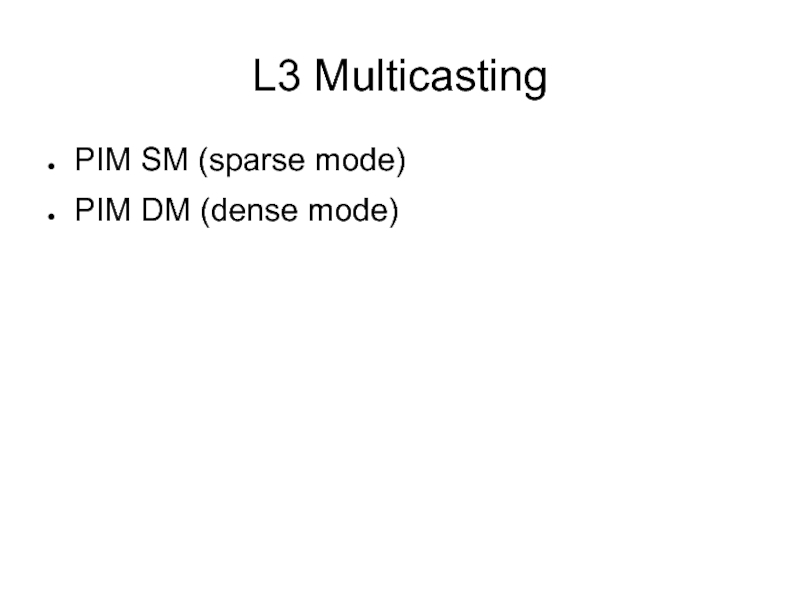

Слайд 10L3 Multicasting
PIM SM (sparse mode)
PIM DM (dense mode)

L3 MulticastingPIM SM (sparse mode)PIM DM (dense mode)

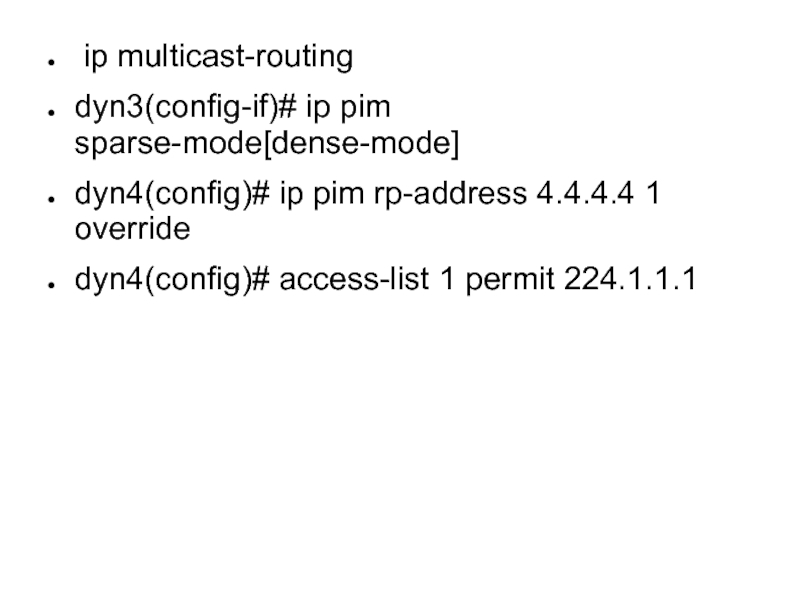

Слайд 11 ip multicast-routing
dyn3(config-if)# ip pim sparse-mode[dense-mode]
dyn4(config)# ip pim rp-address 4.4.4.4

1 override
dyn4(config)# access-list 1 permit 224.1.1.1

ip multicast-routingdyn3(config-if)# ip pim sparse-mode[dense-mode]dyn4(config)# ip pim rp-address 4.4.4.4 1 overridedyn4(config)# access-list 1 permit 224.1.1.1

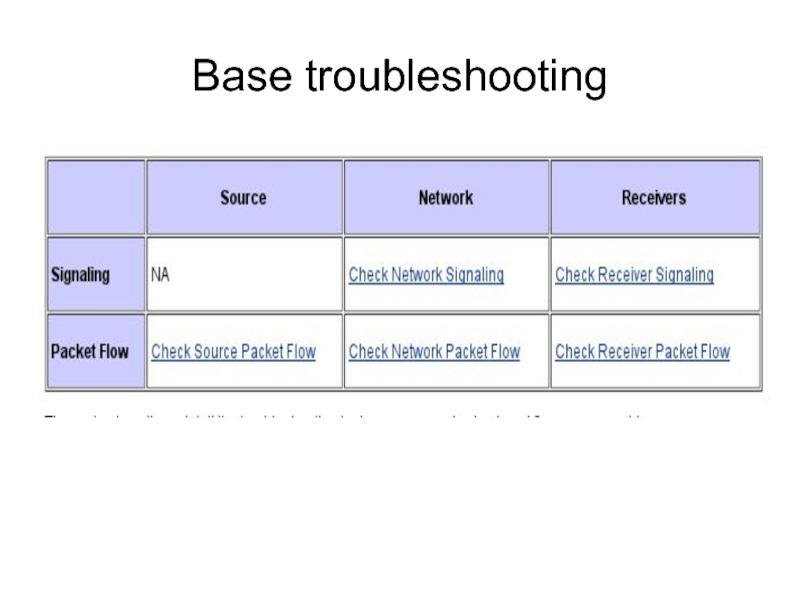

Слайд 12Base troubleshooting

Base troubleshooting
