Слайд 1Системы счисления
© К.Ю. Поляков, 2007
Введение
Двоичная система
Восьмеричная система
Шестнадцатеричная система
Другие системы счисления


Системы счисления© К.Ю. Поляков, 2007ВведениеДвоичная системаВосьмеричная системаШестнадцатеричная системаДругие системы счисления

Слайд 2Системы счисления
© К.Ю. Поляков, 2007
Тема 1. Введение

Системы счисления© К.Ю. Поляков, 2007Тема 1. Введение

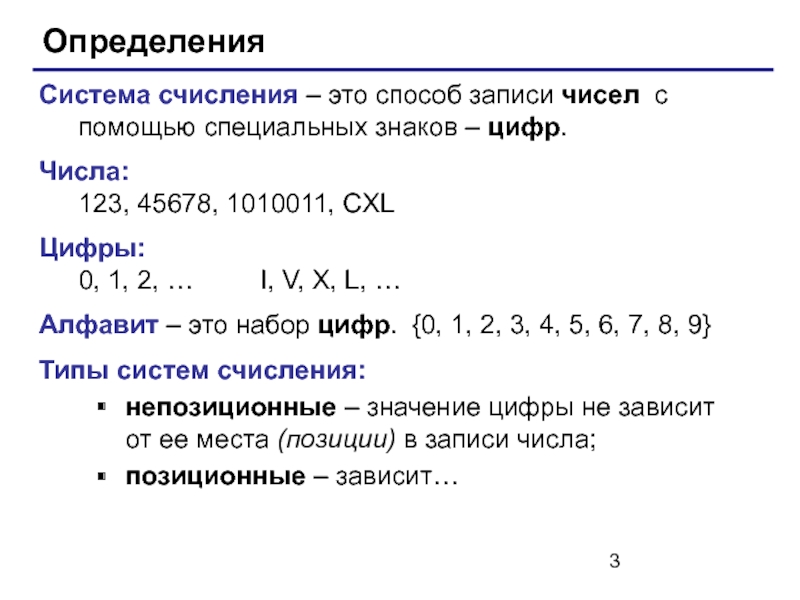

Слайд 3Определения
Система счисления – это способ записи чисел с помощью специальных

знаков – цифр.
Числа: 123, 45678, 1010011, CXL
Цифры: 0, 1, 2, …

I, V, X, L, …
Алфавит – это набор цифр. {0, 1, 2, 3, 4, 5, 6, 7, 8, 9}
Типы систем счисления:
непозиционные – значение цифры не зависит от ее места (позиции) в записи числа;
позиционные – зависит…

ОпределенияСистема счисления – это способ записи чисел с помощью специальных знаков – цифр.Числа: 123, 45678, 1010011, CXLЦифры:

Слайд 4Непозиционные системы
Унарная – одна цифра обозначает единицу (1 день, 1

камень, 1 баран, …)




Римская: I – 1 (палец), V –

5 (раскрытая ладонь, 5 пальцев), X – 10 (две ладони), L – 50, C – 100 (Centum), D – 500 (Demimille), M – 1000 (Mille)
Непозиционные системыУнарная – одна цифра обозначает единицу (1 день,  1 камень, 1 баран, …)Римская: I –

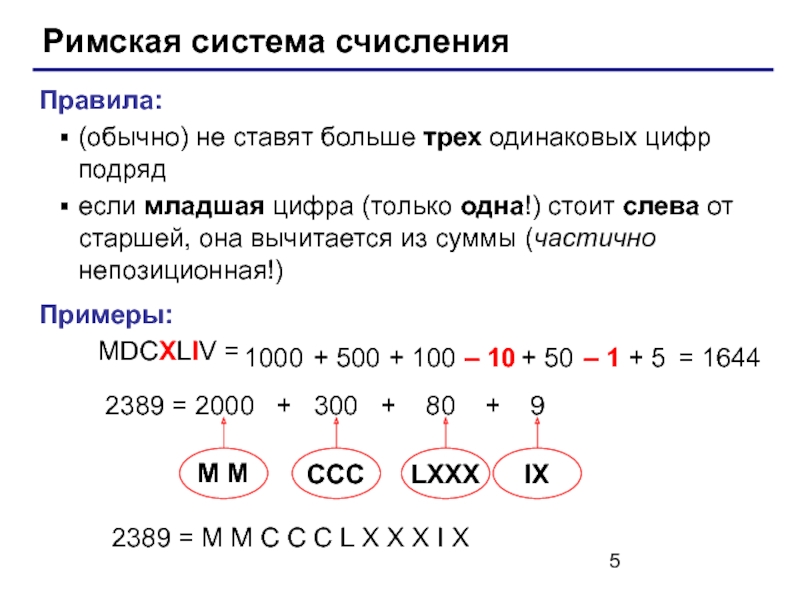

Слайд 5Римская система счисления
Правила:
(обычно) не ставят больше трех одинаковых цифр подряд
если

младшая цифра (только одна!) стоит слева от старшей, она вычитается

из суммы (частично непозиционная!)
Примеры:
MDCXLIV =

1000

+ 500

+ 100

– 10

+ 50

– 1

+ 5

2389 = 2000 + 300 + 80 + 9

2389 = M M C C C L X X X I X

M M

CCC

LXXX

IX

= 1644

Римская система счисленияПравила:(обычно) не ставят больше трех одинаковых цифр подрядесли младшая цифра (только одна!) стоит слева от

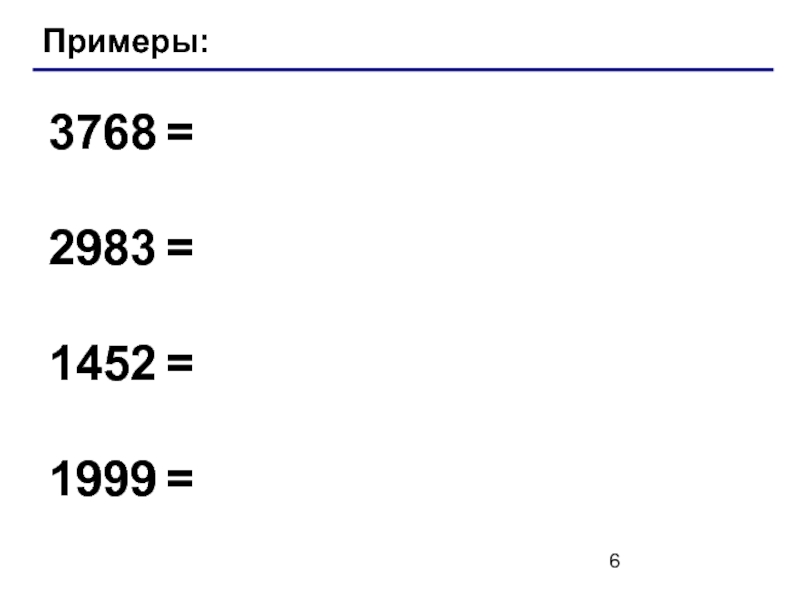

Слайд 6Примеры:
3768 =
2983 =
1452 =
1999 =

Примеры:3768 =2983 =1452 =1999 =

Слайд 7Римская система счисления
Недостатки:
для записи больших чисел (>3999) надо вводить новые

знаки-цифры (V, X, L, C, D, M)
как записать дробные числа?
как

выполнять арифметические действия: CCCLIX + CLXXIV =?
Где используется:
номера глав в книгах:
обозначение веков: «Пираты XX века»
циферблат часов

Римская система счисленияНедостатки:для записи больших чисел (>3999) надо вводить новые знаки-цифры (V, X, L, C, D, M)как

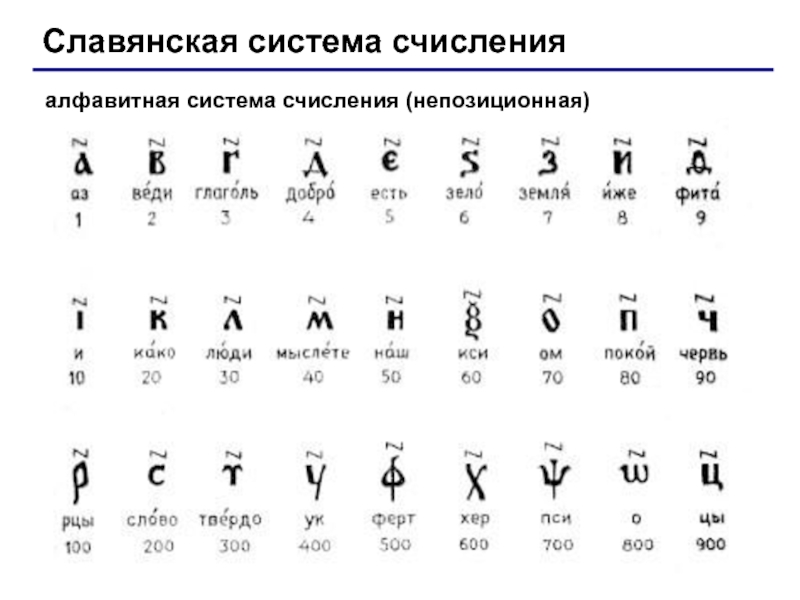

Слайд 8Славянская система счисления
алфавитная система счисления (непозиционная)

Славянская система счисленияалфавитная система счисления (непозиционная)

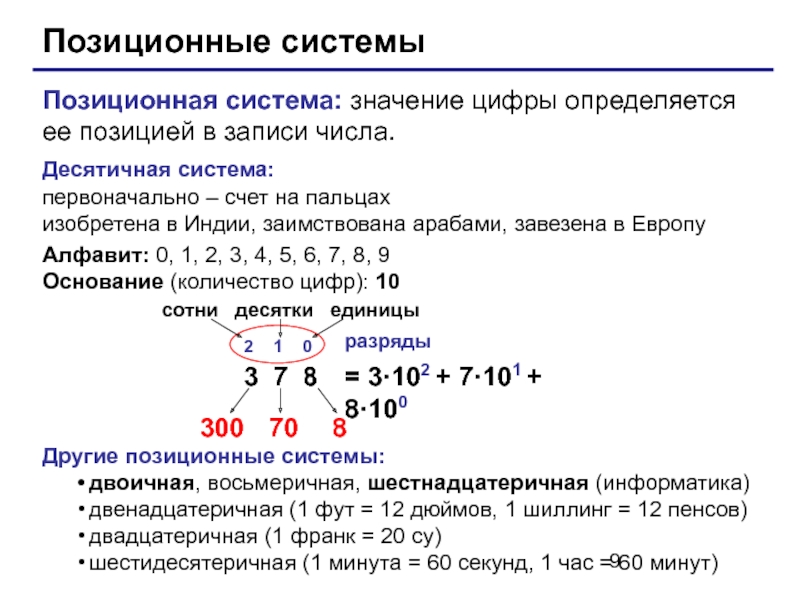

Слайд 9Позиционные системы
Позиционная система: значение цифры определяется ее позицией в записи

числа.
Десятичная система: первоначально – счет на пальцах изобретена в Индии, заимствована

арабами, завезена в Европу
Алфавит: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 Основание (количество цифр): 10

3 7 8

2 1 0


разряды

8

70

300

= 3·102 + 7·101 + 8·100

Другие позиционные системы:
двоичная, восьмеричная, шестнадцатеричная (информатика)
двенадцатеричная (1 фут = 12 дюймов, 1 шиллинг = 12 пенсов)
двадцатеричная (1 франк = 20 су)
шестидесятеричная (1 минута = 60 секунд, 1 час = 60 минут)

Позиционные системыПозиционная система: значение цифры определяется ее позицией в записи числа.Десятичная система:  первоначально – счет на

Слайд 10Системы счисления
© К.Ю. Поляков, 2007
Тема 2. Двоичная система счисления

Системы счисления© К.Ю. Поляков, 2007Тема 2. Двоичная система счисления

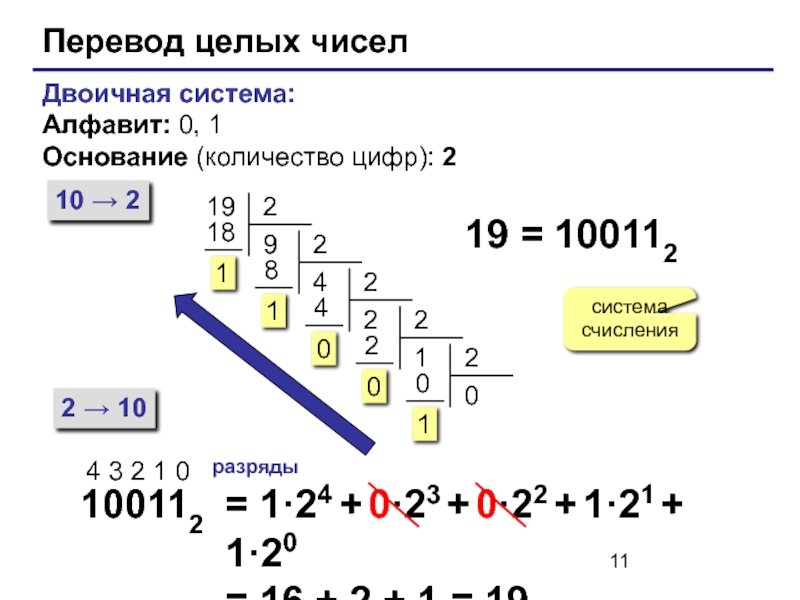

Слайд 11Перевод целых чисел
Двоичная система: Алфавит: 0, 1 Основание (количество цифр): 2
10

→ 2
2 → 10
19
19 = 100112
система счисления
100112
4 3 2 1

0

разряды

= 1·24 + 0·23 + 0·22 + 1·21 + 1·20
= 16 + 2 + 1 = 19


Перевод целых чиселДвоичная система:  Алфавит: 0, 1 Основание (количество цифр): 210 → 22 → 101919 =

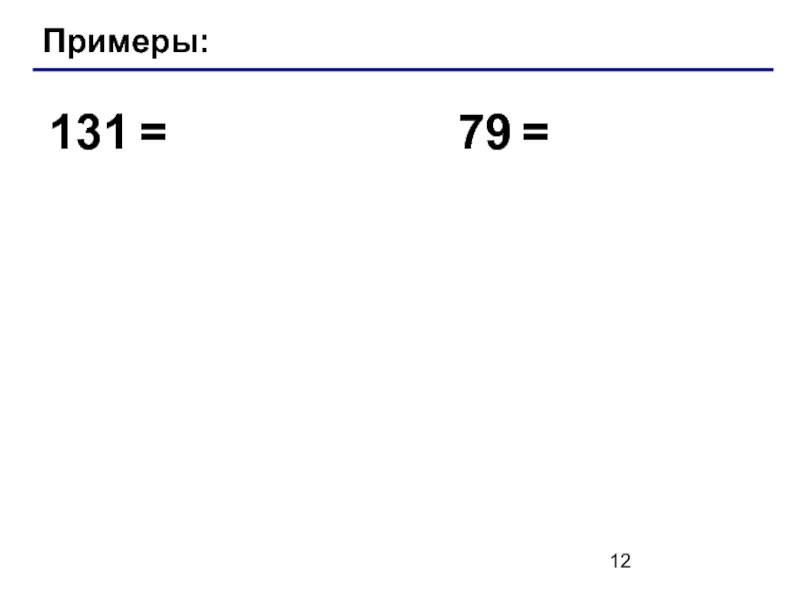

Слайд 12Примеры:
131 =
79 =

Примеры:131 =79 =

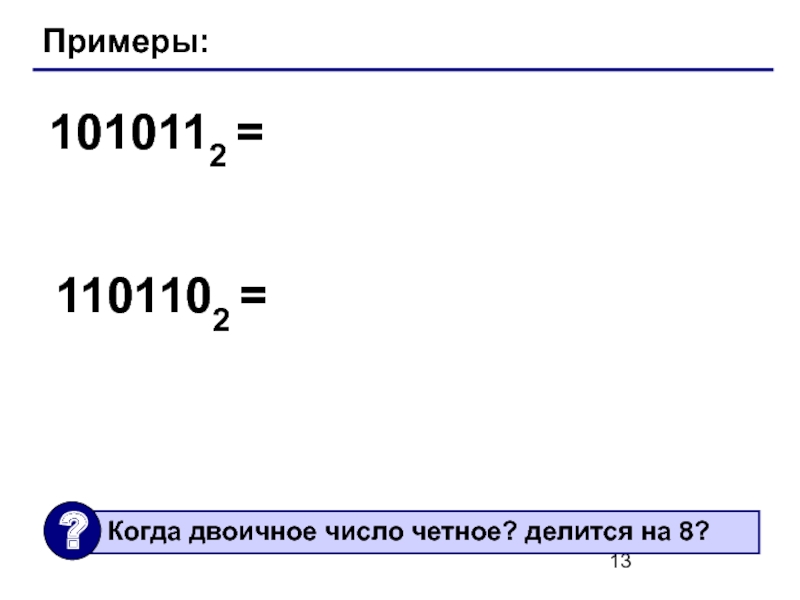

Слайд 13Примеры:
1010112 =
1101102 =

Примеры:1010112 =1101102 =

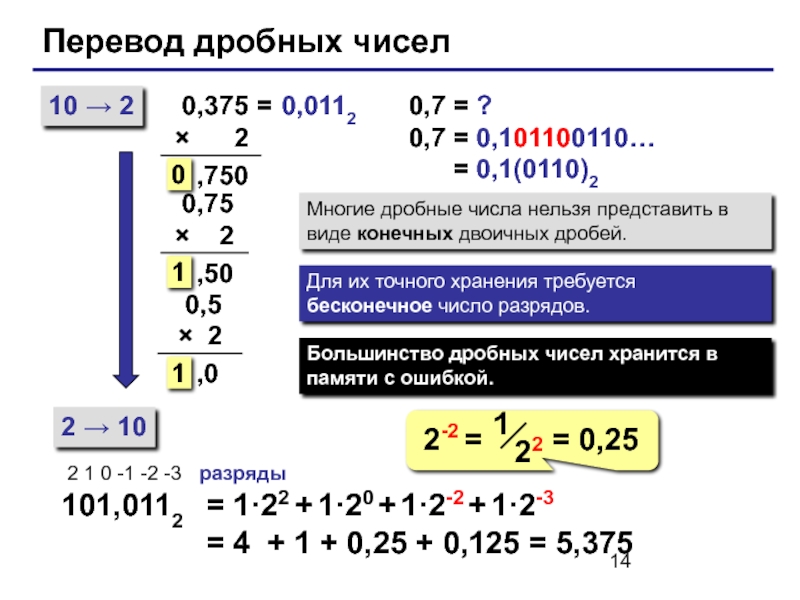

Слайд 14Перевод дробных чисел
10 → 2
2 → 10
0,375 =
×

2
101,0112
2 1 0 -1 -2 -3
разряды
= 1·22 +

1·20 + 1·2-2 + 1·2-3
= 4 + 1 + 0,25 + 0,125 = 5,375

,750

0

0,75
× 2

,50

1

0,5
× 2

,0

1


0,7 = ?

0,7 = 0,101100110…
= 0,1(0110)2

Многие дробные числа нельзя представить в виде конечных двоичных дробей.

Для их точного хранения требуется бесконечное число разрядов.

Большинство дробных чисел хранится в памяти с ошибкой.

0,0112

Перевод дробных чисел10 → 22 → 10 0,375 = ×   2101,01122 1 0 -1 -2

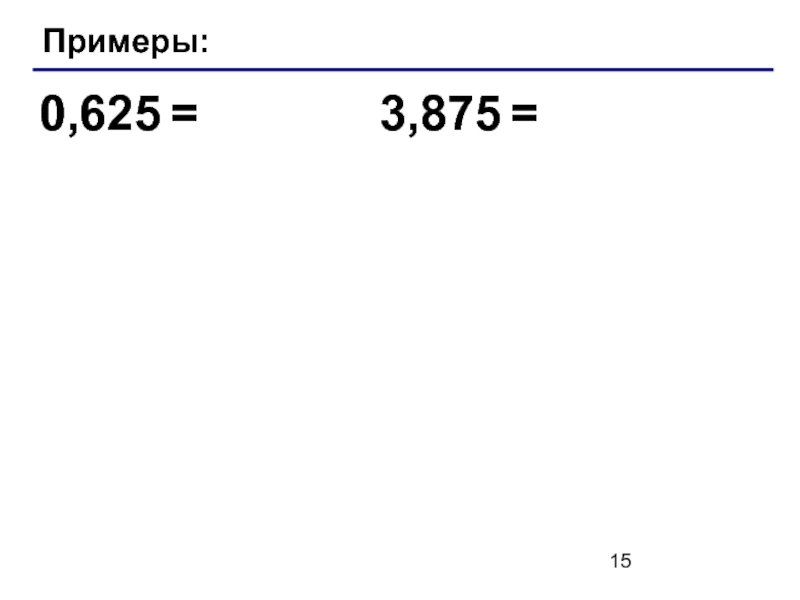

Слайд 15Примеры:
0,625 =
3,875 =

Примеры:0,625 =3,875 =

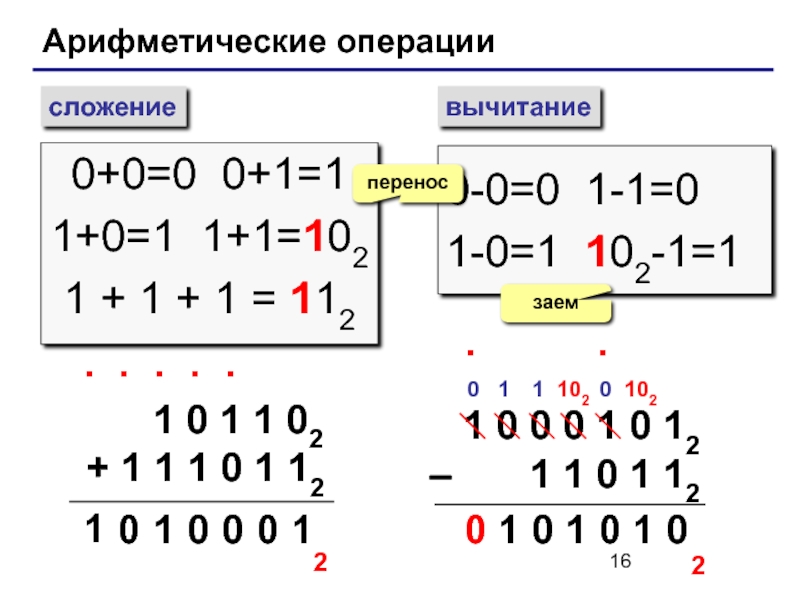

Слайд 16Арифметические операции
сложение
вычитание
0+0=0 0+1=1
1+0=1 1+1=102
1 + 1 + 1 = 112
0-0=0

1-1=0
1-0=1 102-1=1
перенос
заем
1 0 1 1 02
+ 1

1 1 0 1 12

1


0

0


0

1

1

0

2

1 0 0 0 1 0 12
– 1 1 0 1 12

1



0 102

1

0

0 1 1 102

0

1

0




Арифметические операциисложениевычитание0+0=0 0+1=11+0=1 1+1=1021 + 1 + 1 = 1120-0=0 1-1=01-0=1 102-1=1переносзаем   1 0 1

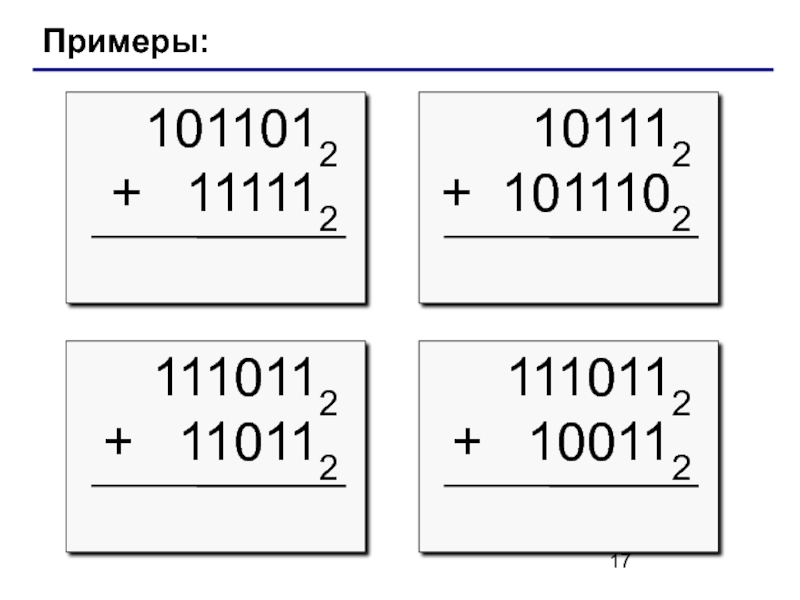

Слайд 17Примеры:

Примеры:

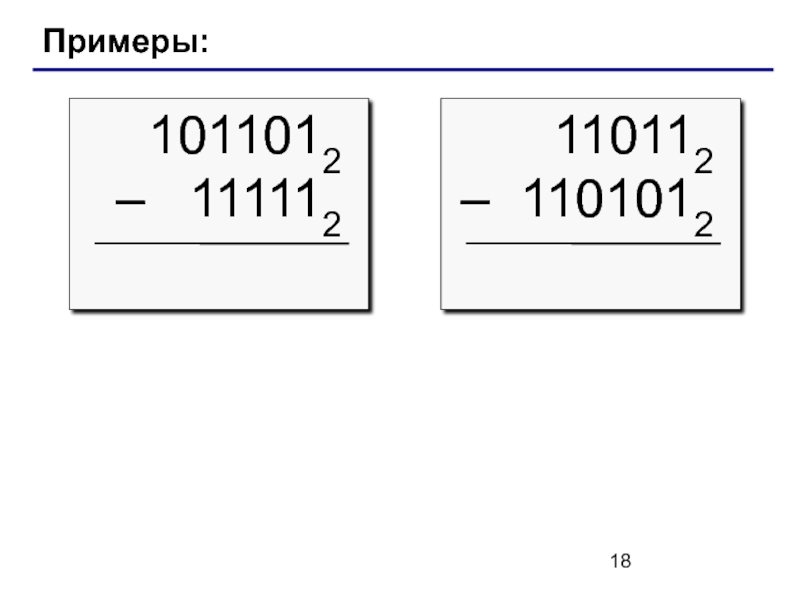

Слайд 18Примеры:

Примеры:

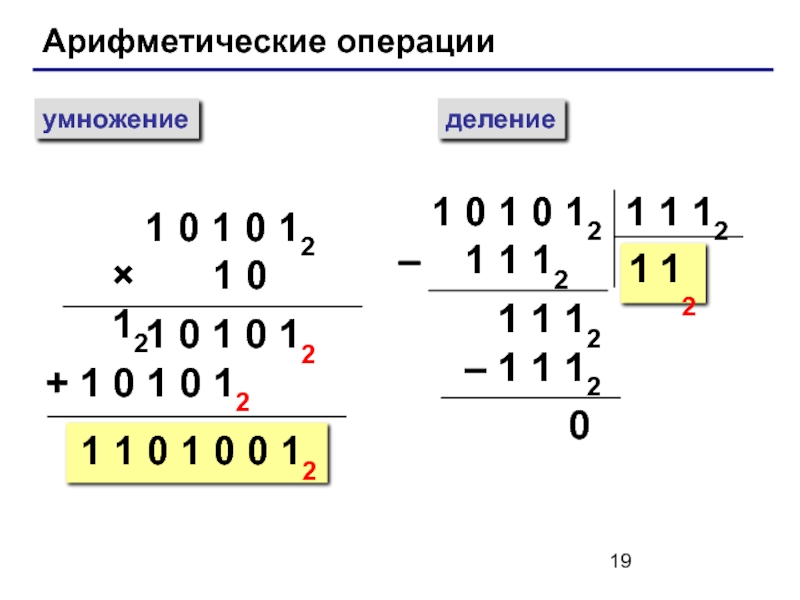

Слайд 19

Арифметические операции
умножение
деление
1 0 1 0 12
×

1 0 12
1 0

1 0 12
+ 1 0 1 0 12

1 1 0 1 0 0 12

1 0 1 0 12
– 1 1 12

1 1 12

1

1 1 12
– 1 1 12

0

Арифметические операцииумножениеделение  1 0 1 0 12×    1 0 12

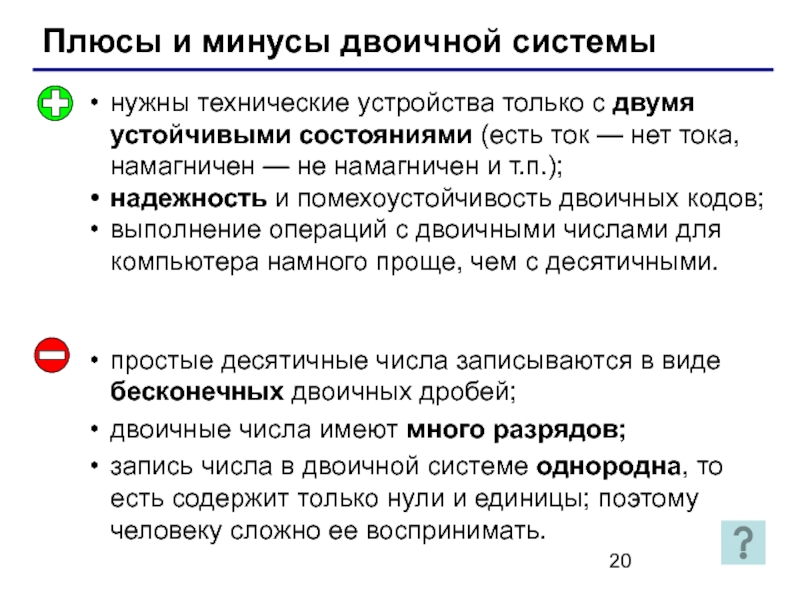

Слайд 20Плюсы и минусы двоичной системы
нужны технические устройства только с двумя

устойчивыми состояниями (есть ток — нет тока, намагничен — не

намагничен и т.п.);
надежность и помехоустойчивость двоичных кодов;
выполнение операций с двоичными числами для компьютера намного проще, чем с десятичными.

простые десятичные числа записываются в виде бесконечных двоичных дробей;
двоичные числа имеют много разрядов;
запись числа в двоичной системе однородна, то есть содержит только нули и единицы; поэтому человеку сложно ее воспринимать.


Плюсы и минусы двоичной системынужны технические устройства только с двумя устойчивыми состояниями (есть ток — нет тока,

Слайд 21Двоично-десятичная система
BCD = binary coded decimals (десятичные цифры в

двоичном коде)
9024,19 = 1001 0000 0010 0100, 0001

1001BCD

9 0 2 4 , 1 9

1 0101 0011, 0111 1BCD = 0001 0101 0011, 0111 1000 BCD = 153,78

10 → BCD

BCD → 10

10101,1 BCD = 15,8
10101,1 2 = 16 + 4 + 1 + 0,5 = 21,5

Двоично-десятичная системаBCD = binary coded decimals (десятичные цифры в     двоичном коде)9024,19 = 1001

Слайд 22Системы счисления
© К.Ю. Поляков, 2007
Тема 3. Восьмеричная система счисления

Системы счисления© К.Ю. Поляков, 2007Тема 3. Восьмеричная  система счисления

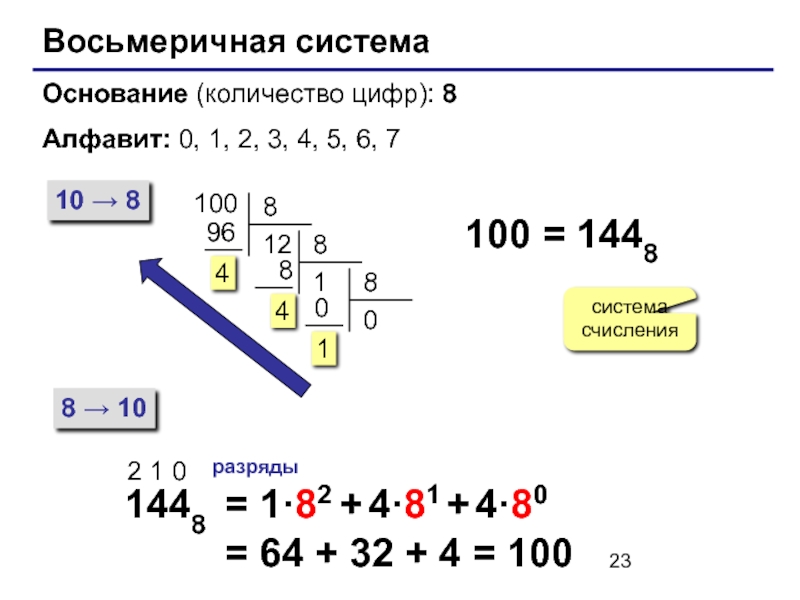

Слайд 23Восьмеричная система
Основание (количество цифр): 8
Алфавит: 0, 1, 2, 3, 4,

5, 6, 7
10 → 8
8 → 10
100
100 = 1448
система счисления

1448

2 1 0

разряды

= 1·82 + 4·81 + 4·80
= 64 + 32 + 4 = 100


Восьмеричная системаОснование (количество цифр): 8Алфавит: 0, 1, 2, 3, 4, 5, 6, 710 → 88 → 10100100

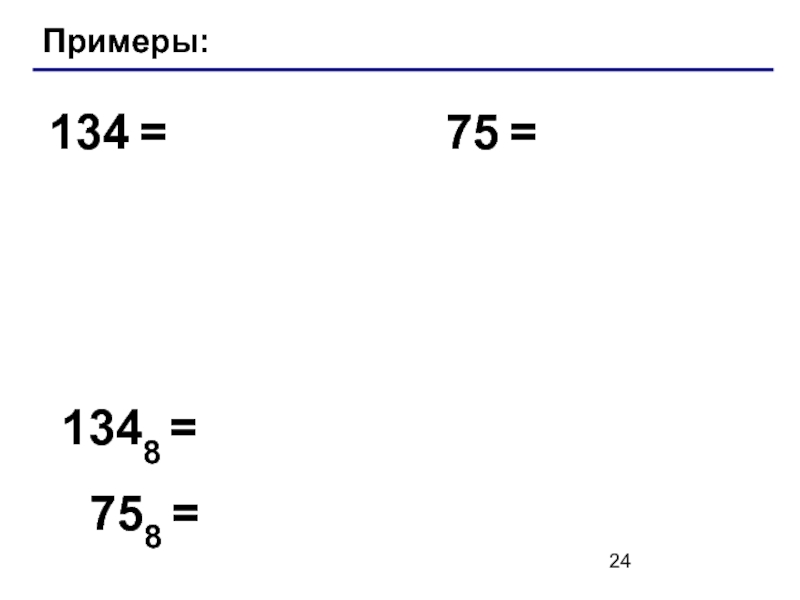

Слайд 24Примеры:
134 =
75 =
1348 =
758 =

Примеры:134 =75 =1348 =758 =

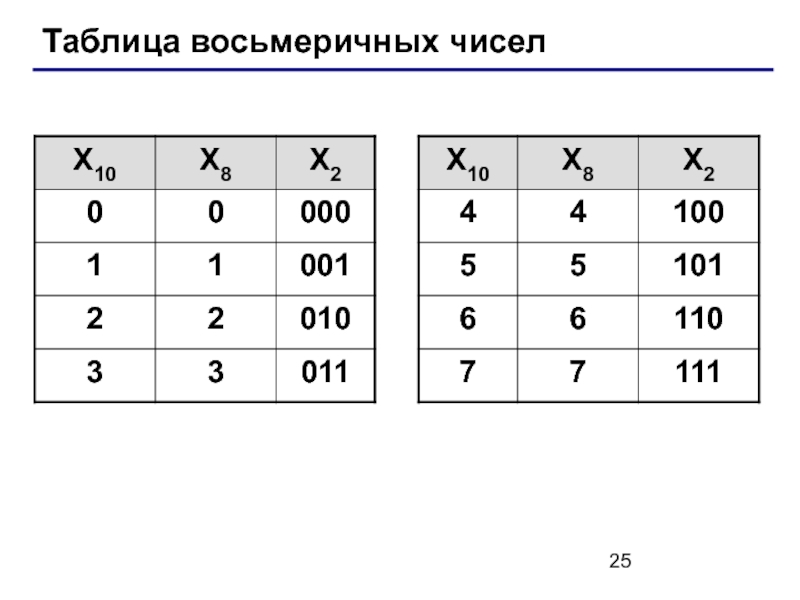

Слайд 25
Таблица восьмеричных чисел

Таблица восьмеричных чисел

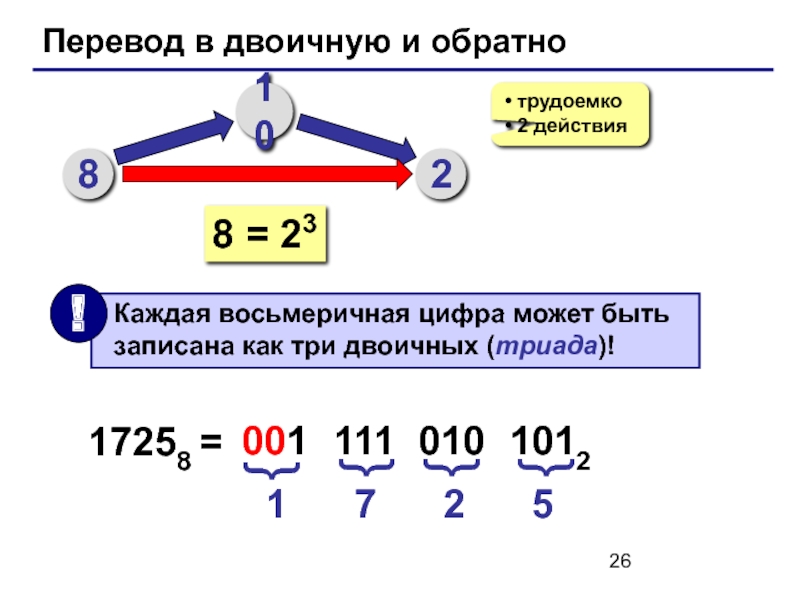

Слайд 26Перевод в двоичную и обратно
8
10
2



трудоемко
2 действия
8 = 23
17258 =
1

7 2 5
001

111

010

1012

{

{

{

{

Перевод в двоичную и обратно8102трудоемко2 действия8 = 23 17258 =1   7   2

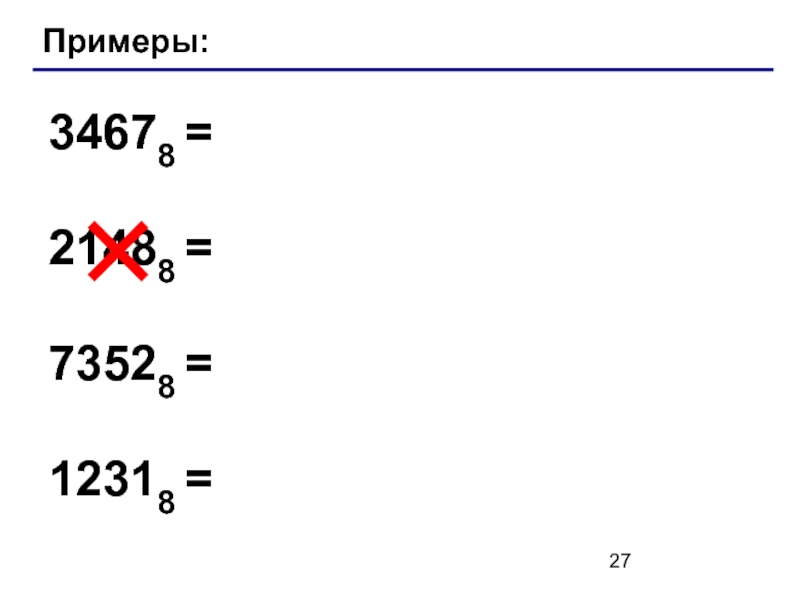

Слайд 27Примеры:
34678 =
21488 =
73528 =
12318 =

Примеры:34678 =21488 =73528 =12318 =

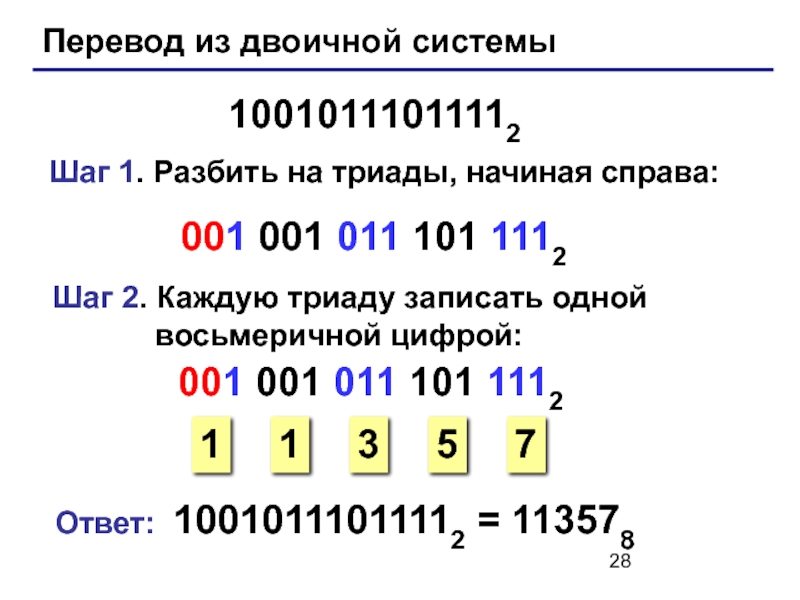

Слайд 28Перевод из двоичной системы
10010111011112
Шаг 1. Разбить на триады, начиная справа:
001

001 011 101 1112
Шаг 2. Каждую триаду записать одной

восьмеричной цифрой:

1

3

5

7

Ответ: 10010111011112 = 113578

001 001 011 101 1112

1

Перевод из двоичной системы10010111011112Шаг 1. Разбить на триады, начиная справа:001 001 011 101 1112Шаг 2. Каждую триаду

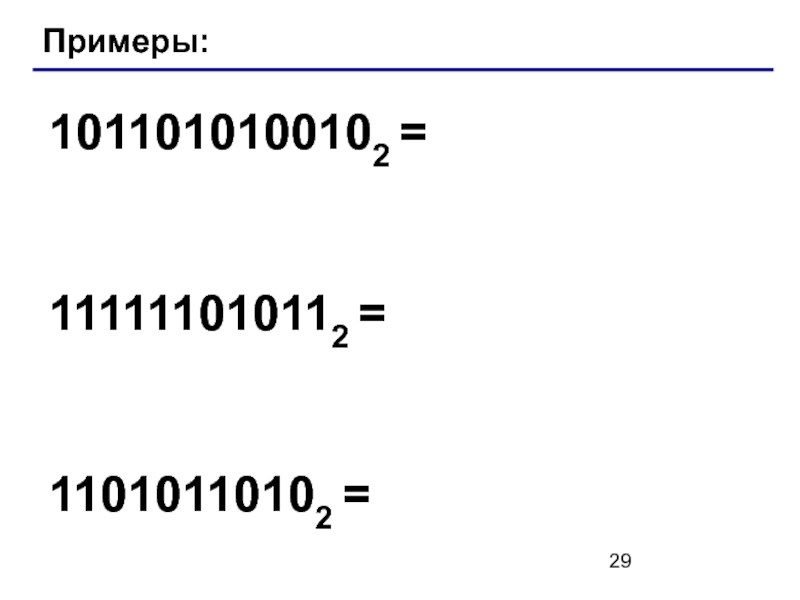

Слайд 29Примеры:
1011010100102 =
111111010112 =
11010110102 =

Примеры:1011010100102 =111111010112 =11010110102 =

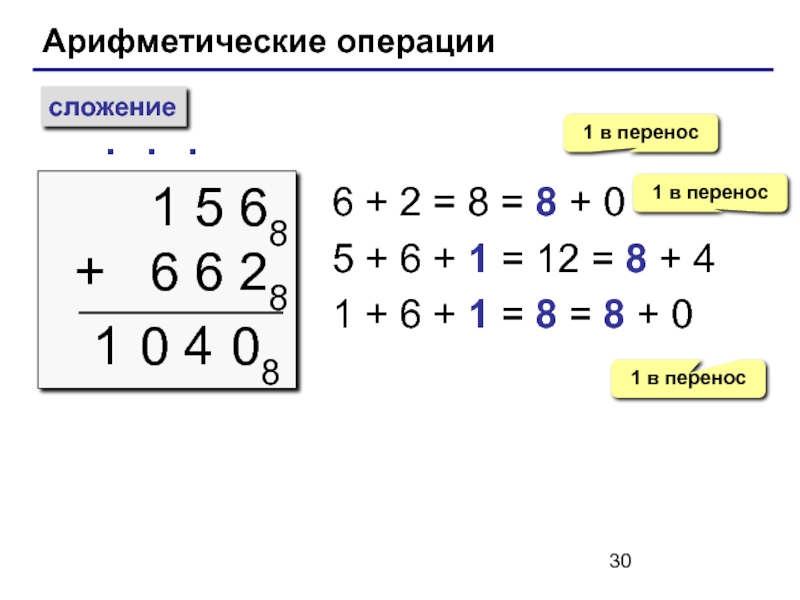

Слайд 30Арифметические операции
сложение
1 5 68
+ 6 6 28

1
6

+ 2 = 8 = 8 + 0
5 + 6

+ 1 = 12 = 8 + 4
1 + 6 + 1 = 8 = 8 + 0


1 в перенос

1 в перенос


08

0

4

1 в перенос

Арифметические операциисложение1 5 68 +  6 6 28 ∙16 + 2 = 8 = 8 +

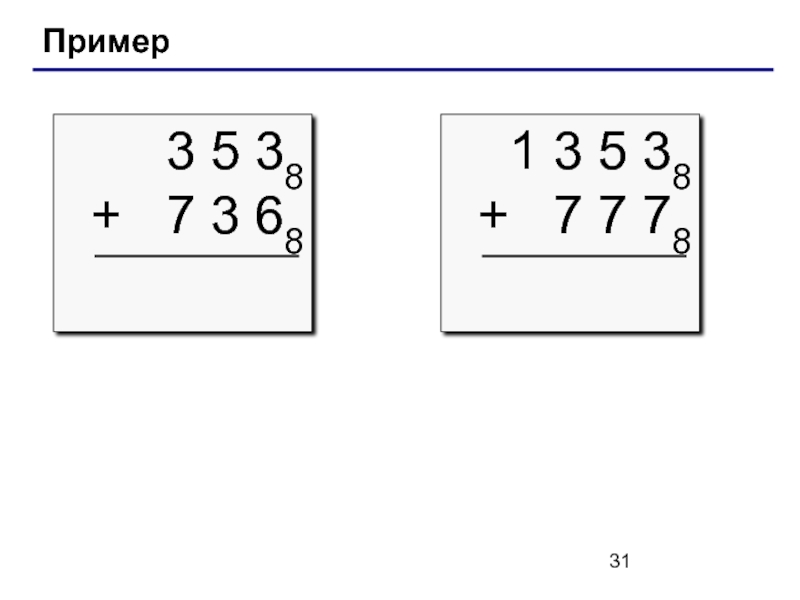

Слайд 31Пример

Пример

Слайд 32Арифметические операции
вычитание
4 5 68
– 2 7 78

(6

+ 8) – 7 = 7
(5 – 1 +

8) – 7 = 5
(4 – 1) – 2 = 1


заем

78

1

5

заем

Арифметические операциивычитание4 5 68 –  2 7 78 ∙(6 + 8) – 7 = 7 (5

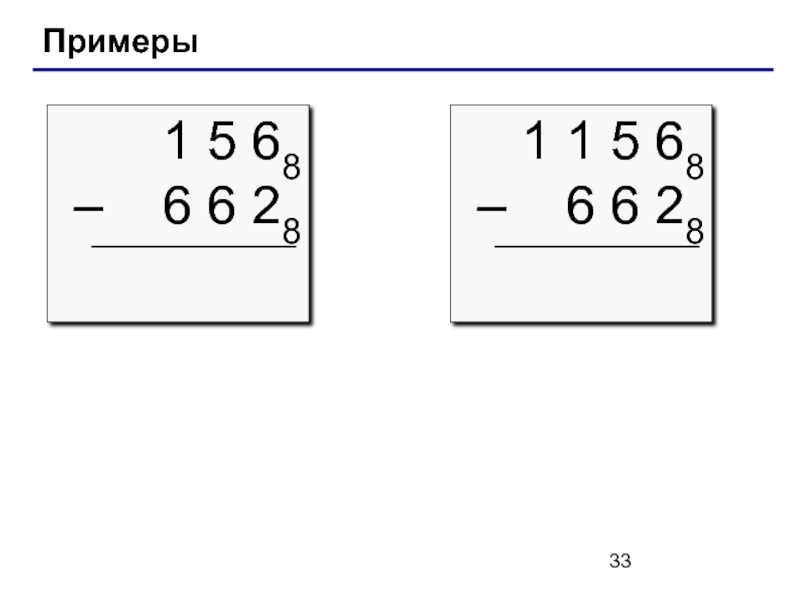

Слайд 33Примеры

Примеры

Слайд 34Системы счисления
© К.Ю. Поляков, 2007
Тема 4. Шестнадцатеричная системы счисления

Системы счисления© К.Ю. Поляков, 2007Тема 4. Шестнадцатеричная системы счисления

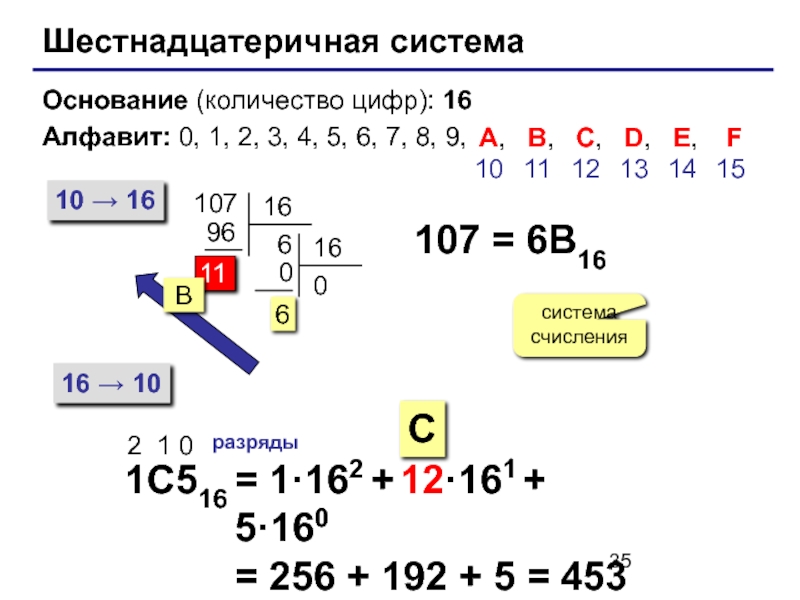

Слайд 35Шестнадцатеричная система
Основание (количество цифр): 16
Алфавит: 0, 1, 2, 3, 4,

5, 6, 7, 8, 9,
10 → 16
16 → 10
107
107 =

6B16

система счисления

1C516

2 1 0

разряды

= 1·162 + 12·161 + 5·160
= 256 + 192 + 5 = 453


A, 10

B, 11

C, 12

D, 13

E, 14

F 15

B

C

Шестнадцатеричная системаОснование (количество цифр): 16Алфавит: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9,10 → 1616

Слайд 36Примеры:
171 =
206 =
1BC16 =
22B16 =

Примеры:171 =206 =1BC16 =22B16 =

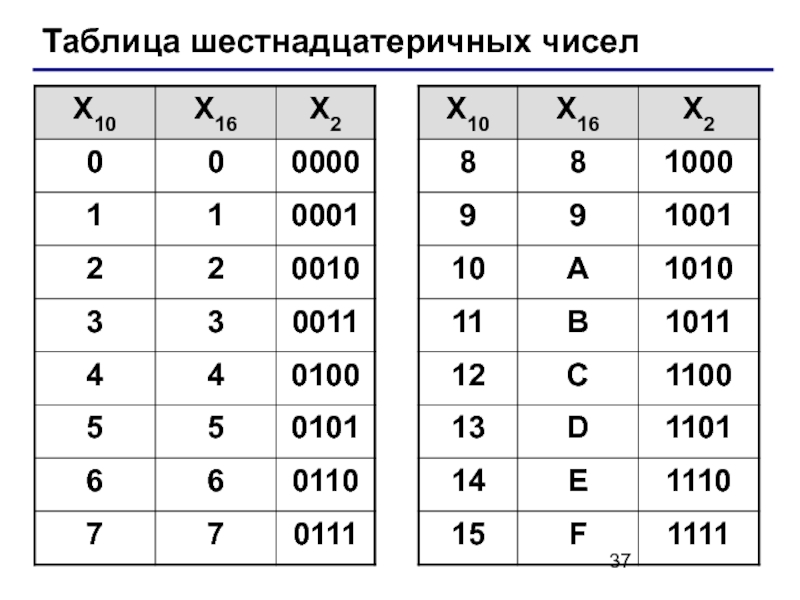

Слайд 37
Таблица шестнадцатеричных чисел

Таблица шестнадцатеричных чисел

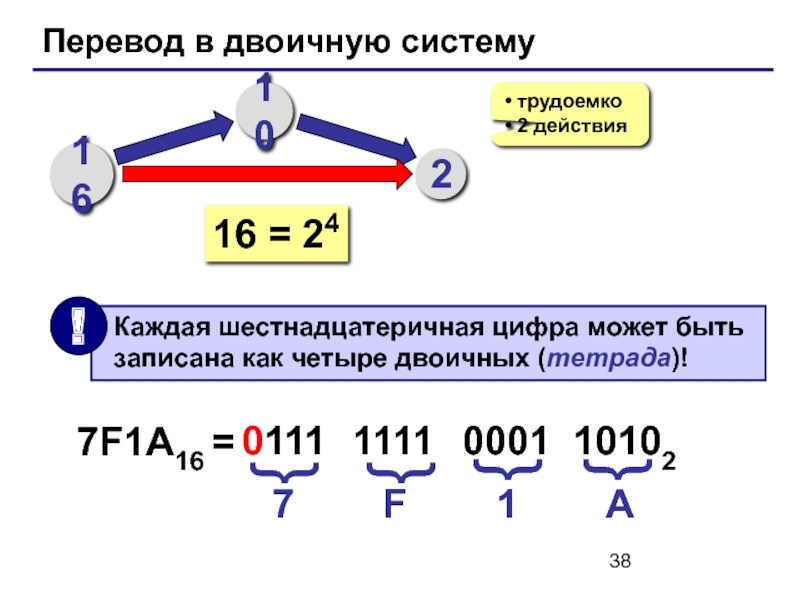

Слайд 38Перевод в двоичную систему
16
10
2



трудоемко
2 действия
16 = 24
7F1A16 =
7

F 1 A

0111

{

{

1111

0001

10102

{

{

Перевод в двоичную систему16102трудоемко2 действия16 = 247F1A16 =7    F    1

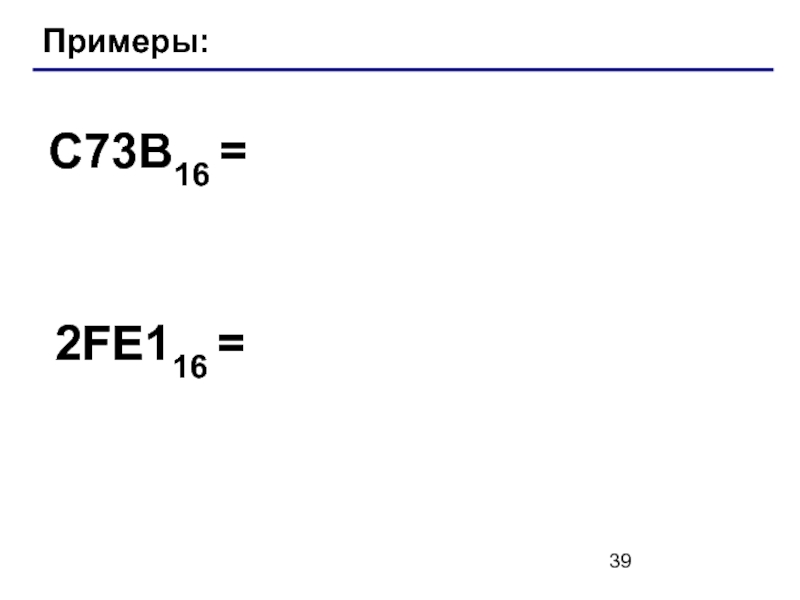

Слайд 39Примеры:
C73B16 =
2FE116 =

Примеры:C73B16 =2FE116 =

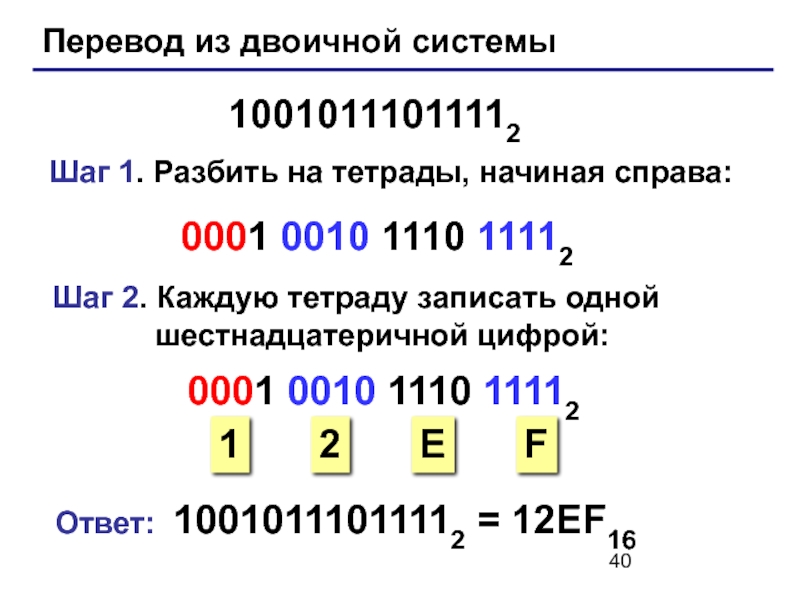

Слайд 40Перевод из двоичной системы
10010111011112
Шаг 1. Разбить на тетрады, начиная справа:
0001

0010 1110 11112
Шаг 2. Каждую тетраду записать одной

шестнадцатеричной цифрой:

0001 0010 1110 11112

1

2

E

F

Ответ: 10010111011112 = 12EF16

Перевод из двоичной системы10010111011112Шаг 1. Разбить на тетрады, начиная справа:0001 0010 1110 11112Шаг 2. Каждую тетраду записать

Слайд 41Примеры:
10101011010101102 =
1111001101111101012 =
1101101101011111102 =

Примеры:10101011010101102 =1111001101111101012 =1101101101011111102 =

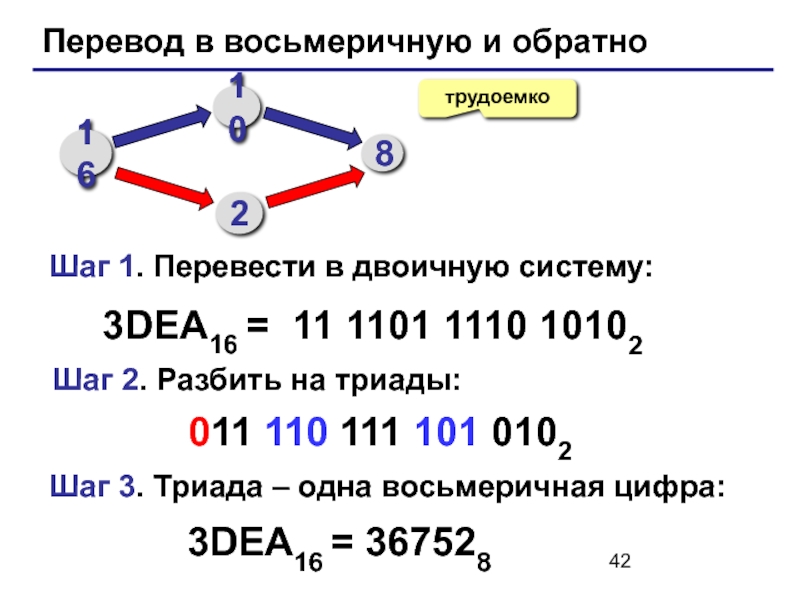

Слайд 42Перевод в восьмеричную и обратно
трудоемко
3DEA16 =
11 1101 1110 10102
16
10
8


2


Шаг

1. Перевести в двоичную систему:
Шаг 2. Разбить на триады:
Шаг 3.

Триада – одна восьмеричная цифра:

011 110 111 101 0102

3DEA16 = 367528

Перевод в восьмеричную и обратнотрудоемко3DEA16 = 11 1101 1110 10102161082Шаг 1. Перевести в двоичную систему:Шаг 2. Разбить

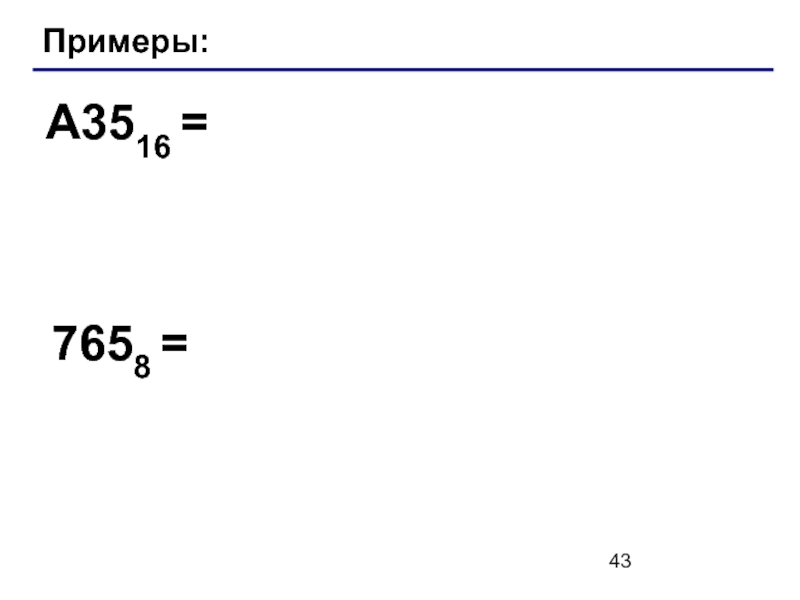

Слайд 43Примеры:
A3516 =
7658 =

Примеры:A3516 =7658 =

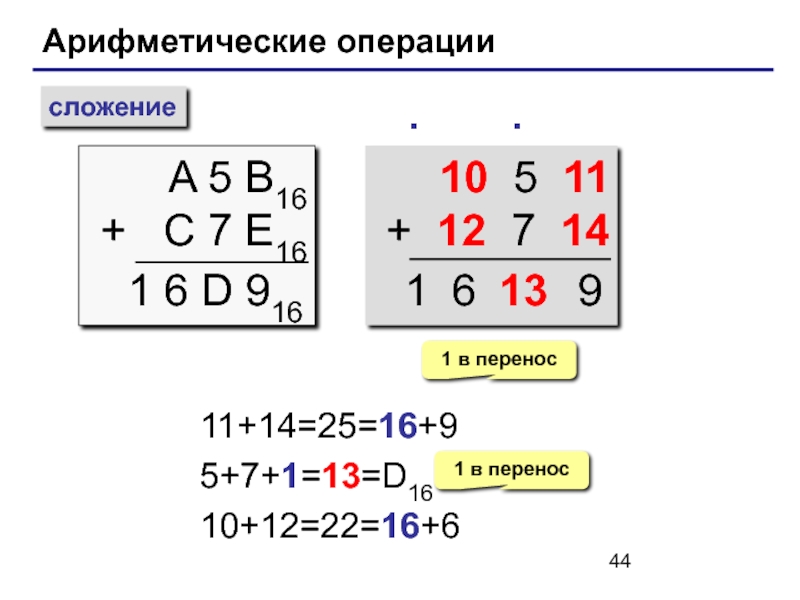

Слайд 44Арифметические операции
сложение
A 5 B16
+ C 7 E16


1 6 D

916
10 5 11
+ 12 7 14

11+14=25=16+9
5+7+1=13=D16
10+12=22=16+6


1 в перенос
1 в перенос
13
9
6
1

Арифметические операциисложениеA 5 B16+  C 7 E16∙1 6 D 91610 5 11+ 12 7 1411+14=25=16+95+7+1=13=D1610+12=22=16+6∙1 в

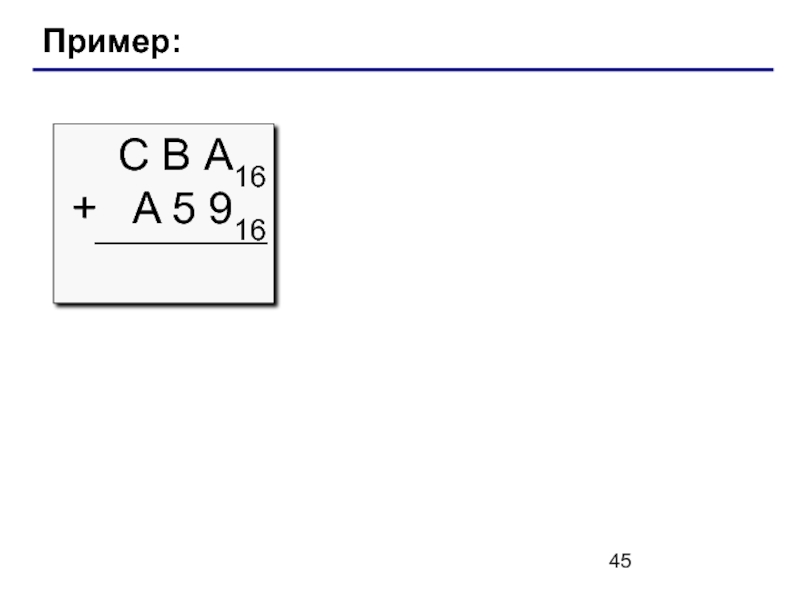

Слайд 45Пример:
С В А16
+ A 5 916

Пример:С В А16+  A 5 916

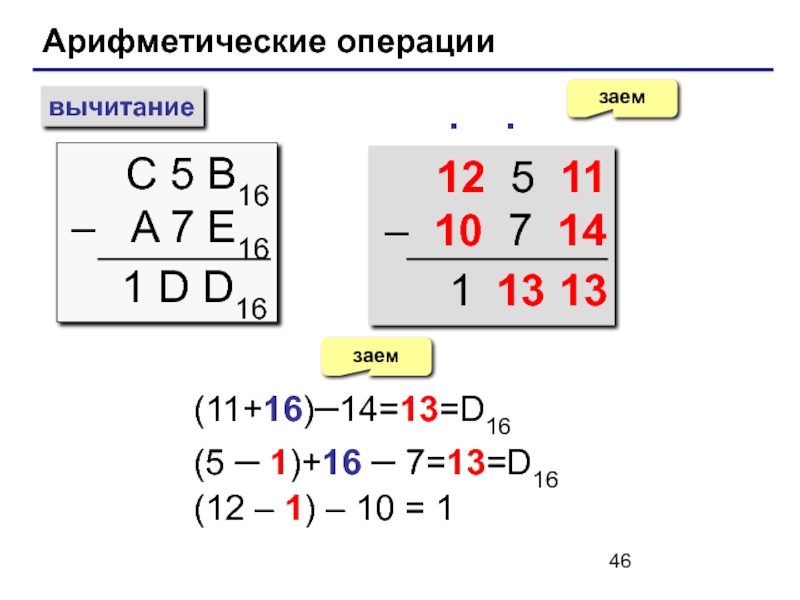

Слайд 46Арифметические операции
вычитание
С 5 B16
– A 7 E16

заем

1 D D16
12

5 11
– 10 7 14


(11+16)–14=13=D16
(5 – 1)+16 – 7=13=D16
(12 –

1) – 10 = 1

заем

13

1

13

Арифметические операциивычитаниеС 5 B16–  A 7 E16заем∙1 D D1612 5 11– 10 7 14∙(11+16)–14=13=D16(5 – 1)+16

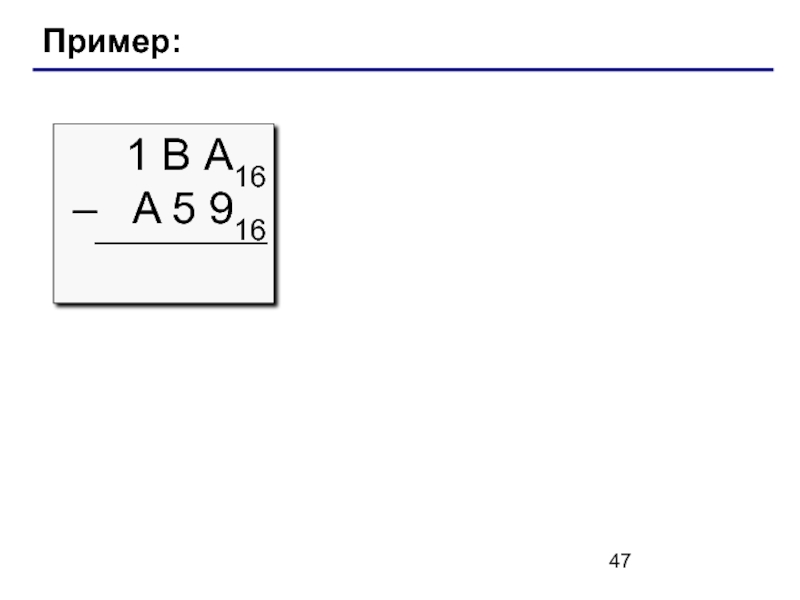

Слайд 47Пример:
1 В А16
– A 5 916

Пример:1 В А16–  A 5 916

Слайд 48Системы счисления
© К.Ю. Поляков, 2007
Тема 5. Другие системы счисления

Системы счисления© К.Ю. Поляков, 2007Тема 5. Другие системы счисления

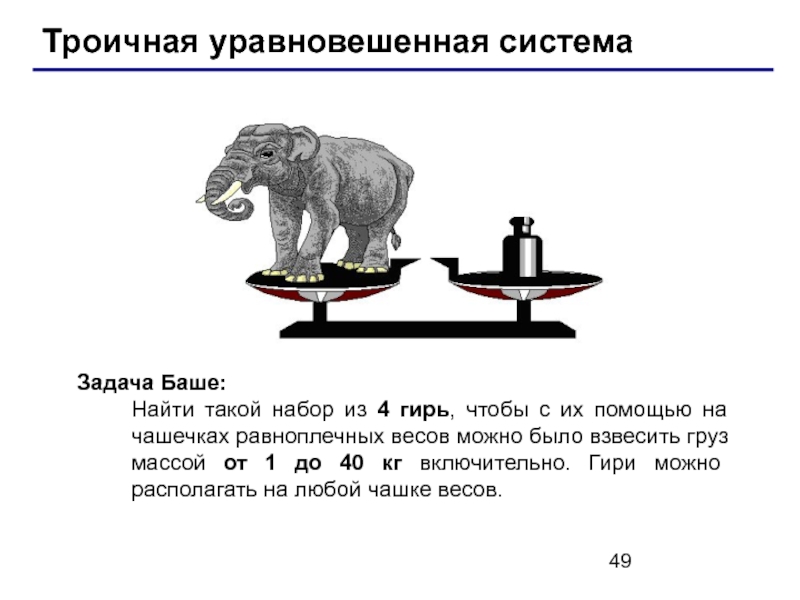

Слайд 49Троичная уравновешенная система

Задача Баше:
Найти такой набор из 4 гирь, чтобы

с их помощью на чашечках равноплечных весов можно было взвесить

груз массой от 1 до 40 кг включительно. Гири можно располагать на любой чашке весов.
Троичная уравновешенная системаЗадача Баше:Найти такой набор из 4 гирь, чтобы с их помощью на чашечках равноплечных весов

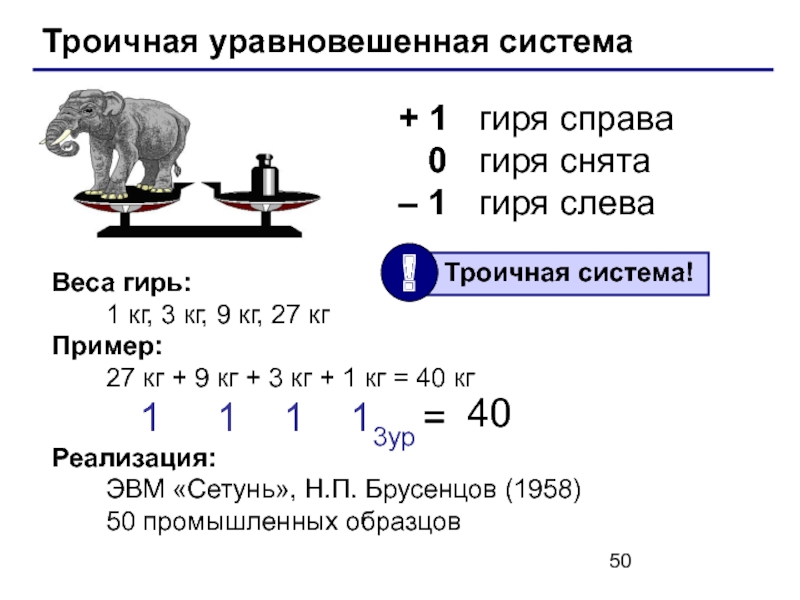

Слайд 50Троичная уравновешенная система
+ 1 гиря справа
0 гиря снята
– 1 гиря слева


Веса гирь:
1 кг, 3 кг, 9 кг, 27 кг
Пример:
27

кг + 9 кг + 3 кг + 1 кг = 40 кг
1 1 1 13ур =
Реализация:
ЭВМ «Сетунь», Н.П. Брусенцов (1958)
50 промышленных образцов

40

Троичная уравновешенная система+ 1	гиря справа  0	гиря снята– 1	гиря слева  Веса гирь:1 кг, 3 кг, 9

Слайд 51Конец фильма

Конец фильма

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
