Слайд 1Тема 15. Чрезвычайные ситуации

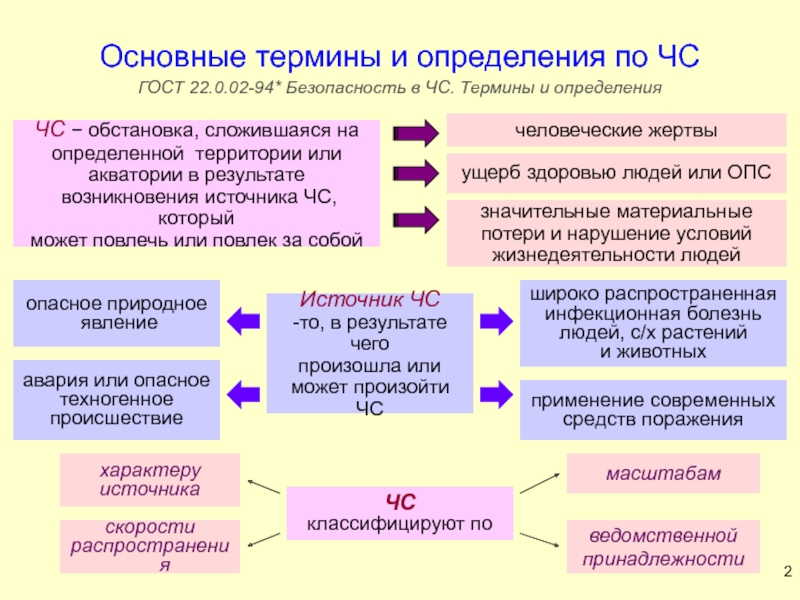

Основные термины и определения по ЧС
Обозначение
гос. стандартов комплекса БЧС
(ГОСТ Р 22.0.01-94. Безопасность в ЧС.
Основные положения)
Слайд 2ГОСТ 22.0.02-94* Безопасность в ЧС. Термины и определения
Основные термины и
определения по ЧС
Слайд 3Землетрясение
Извержение вулкана
Оползень
Цунами
Пожар
Классификация ЧС
по характеру источника ЧС:
1) природные:
Стихийные бедствия – опасные
природные явления или процессы, приводящие к нарушению уклада жизни значительных
групп населения, человеческим жертвам, материальным потерям

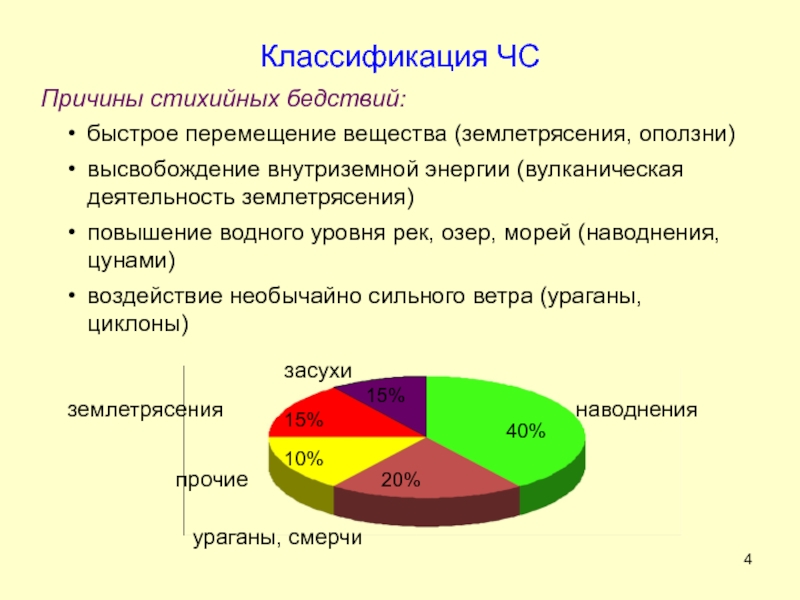

Слайд 4Причины стихийных бедствий:
быстрое перемещение вещества (землетрясения, оползни)
высвобождение внутриземной энергии (вулканическая
деятельность землетрясения)
повышение водного уровня рек, озер, морей (наводнения, цунами)
воздействие необычайно
сильного ветра (ураганы, циклоны)
Классификация ЧС

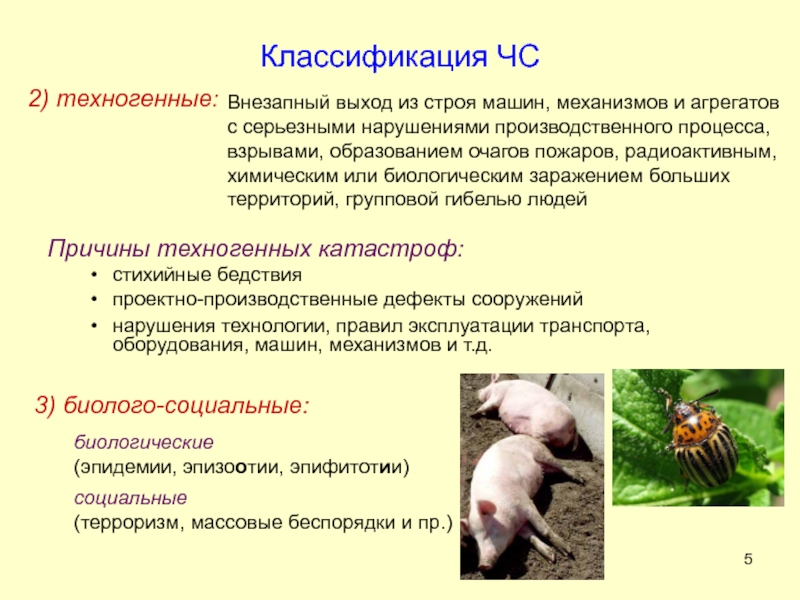

Слайд 52) техногенные:
Внезапный выход из строя машин, механизмов и агрегатов с
серьезными нарушениями производственного процесса, взрывами, образованием очагов пожаров, радиоактивным, химическим
или биологическим заражением больших территорий, групповой гибелью людей
Причины техногенных катастроф:
стихийные бедствия
проектно-производственные дефекты сооружений
нарушения технологии, правил эксплуатации транспорта, оборудования, машин, механизмов и т.д.
3) биолого-социальные:
биологические
(эпидемии, эпизоотии, эпифитотии)
социальные
(терроризм, массовые беспорядки и пр.)
Классификация ЧС

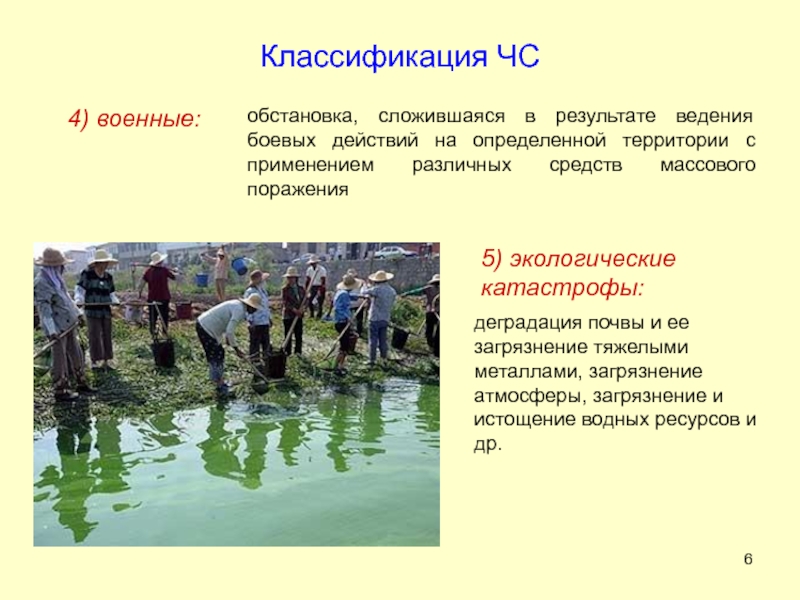

Слайд 64) военные:
обстановка, сложившаяся в результате ведения боевых действий на определенной
территории с применением различных средств массового поражения
5) экологические катастрофы:
деградация почвы
и ее загрязнение тяжелыми металлами, загрязнение атмосферы, загрязнение и истощение водных ресурсов и др.
Классификация ЧС
Слайд 7 по масштабу распространения:
(ПП РФ № 304 «О классификации ЧС природного
и техногенного характера» от 21.05.07)
Классификация ЧС
Слайд 8 по скорости распространения:
Классификация ЧС
Слайд 9
БЖД

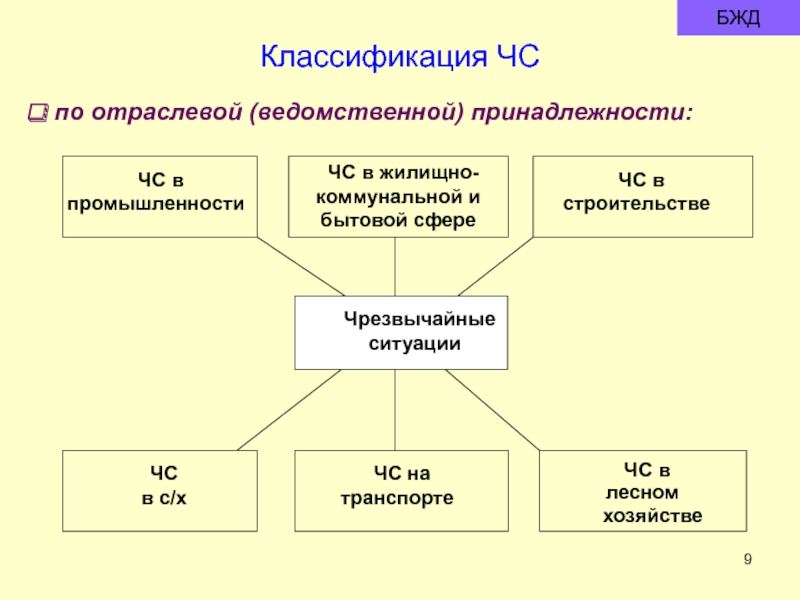

по отраслевой (ведомственной) принадлежности:
Классификация ЧС
Слайд 10Опасность в ЧС – состояние, при котором создалась или вероятна
угроза возникновения поражающих факторов и воздействий источника ЧС на население,
объекты народного хозяйства и ОПС в зоне ЧС
Безопасность в ЧС
Поражающий фактор источника ЧС – составляющая опасного явления или процесса, вызванная источником ЧС и характеризуемая физическими, химическими и биологическими действиями или проявлениями, которые определяются или выражаются соответствующими параметрами

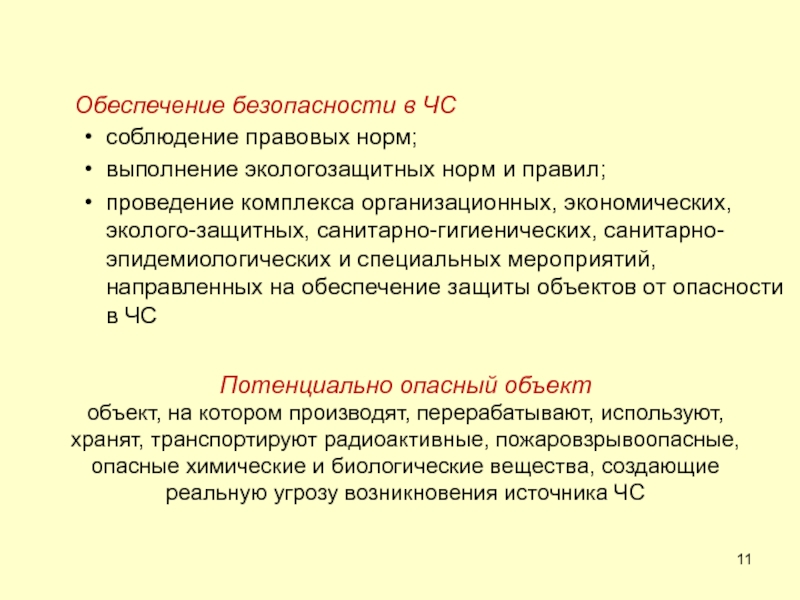

Слайд 11Потенциально опасный объект
объект, на котором производят, перерабатывают, используют, хранят,
транспортируют радиоактивные, пожаровзрывоопасные, опасные химические и биологические вещества, создающие реальную
угрозу возникновения источника ЧС
Обеспечение безопасности в ЧС
соблюдение правовых норм;
выполнение экологозащитных норм и правил;
проведение комплекса организационных, экономических, эколого-защитных, санитарно-гигиенических, санитарно-эпидемиологических и специальных мероприятий, направленных на обеспечение защиты объектов от опасности в ЧС

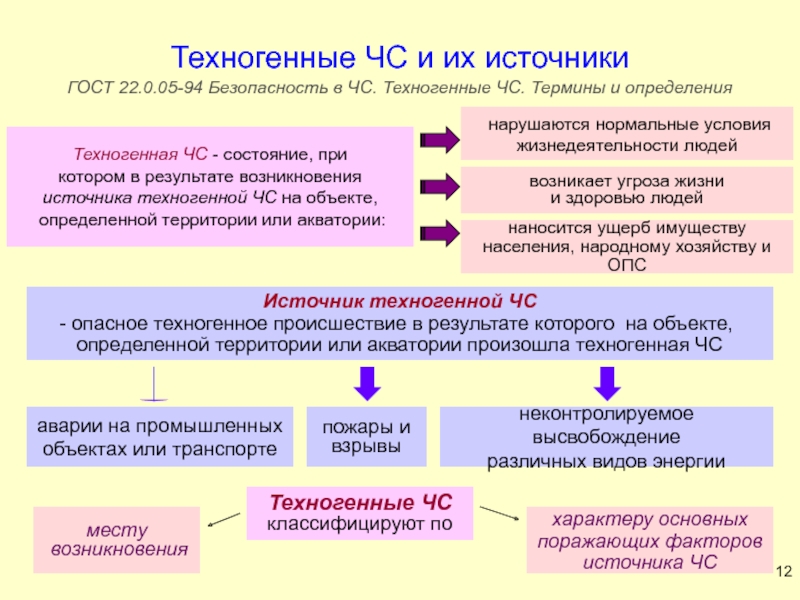

Слайд 12Техногенные ЧС и их источники
ГОСТ 22.0.05-94 Безопасность в ЧС. Техногенные
ЧС. Термины и определения
Слайд 13Аварии
Виды аварий:
промышленные
транспортные
химические
радиационные
биологические
гидродинамические и др.
Катастрофа - крупная авария,
как правило, с человеческими
жертвами
Слайд 14Тема 16. Пожаровзрывобезопасность
ГОСТ 12.1.010-76 Взрывобезопасность. Общие требования
Пожарная (взрыво-) безопасность - состояние
объекта при котором с большой вероятностью р = 10-6 предотвращается возможность возникновения
пожара (взрыва), а в случае его возникновения обеспечивается защита от опасных и вредных факторов пожара (взрыва) и спасение материальных ценностей

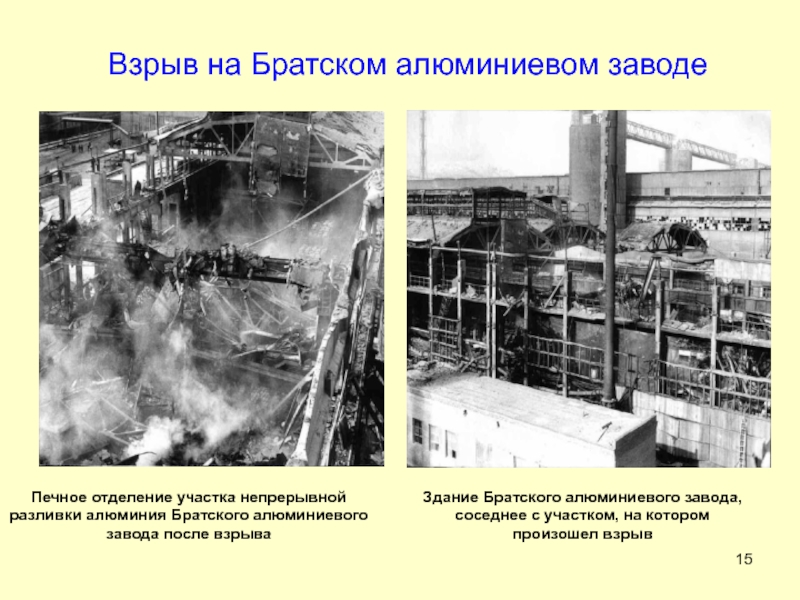

Слайд 15Взрыв на Братском алюминиевом заводе
Здание Братского алюминиевого завода, соседнее с
участком, на котором
произошел взрыв
Печное отделение участка непрерывной разливки алюминия
Братского алюминиевого завода после взрыва
Слайд 17Причины возникновения пожаров и взрывов
недостатки, допущенные при проектировании и строительстве
зданий и сооружений, в устройстве коммуникаций;
дефекты оборудования
нарушение технологических процессов, неправильное
проведение работ;
неосторожность и небрежность персонала и др.
Слайд 18Представление о пожарах и взрывах
Горение – быстро протекающее химическое превращение
веществ, сопровождающееся выделением большого количества теплоты и обычно пламени
Слайд 19Взрыв – мгновенное изменение
физического или химического состояния вещества,
сопровождающееся быстрым
выделением энергии, которое приводит к разогреву, сжатию и движению продуктов
горения и воздуха, разрушениям
4 необходимых и достаточных
условия протекания реакции в форме взрыва:
Слайд 206 классов пожаров
(№ 123-ФЗ «ТР о требованиях пожарной безопасности»
от 22.07.08 г.):
Классификация пожаров
Класс А – пожары твердых горючих веществ
и материалов
Класс В – пожары горючих жидкостей или плавящихся твердых веществ и материалов
Класс С – пожары газов
Класс D – пожары металлов
Класс Е – пожары горючих веществ и материалов электроустановок, находящихся под напряжением
Класс F – пожары ядерных материалов, радиоактивных отходов и радиоактивных веществ
Слайд 21Опасные и вредные факторы пожара
№ 123-ФЗ «ТР о требованиях
пожарной безопасности« от 22.07.08 г.
Пониженное содержание О2

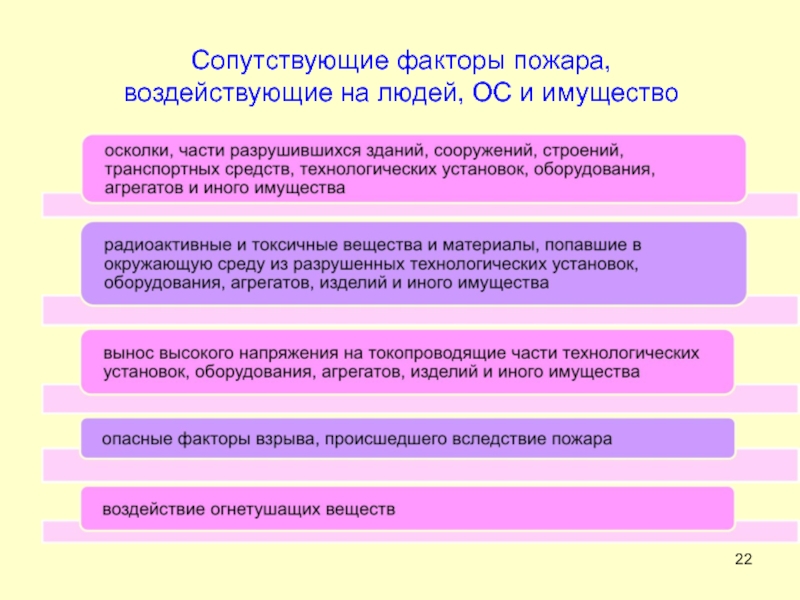

Слайд 22Сопутствующие факторы пожара,
воздействующие на людей, ОС и имущество
Слайд 23Опасные и вредные факторы взрыва

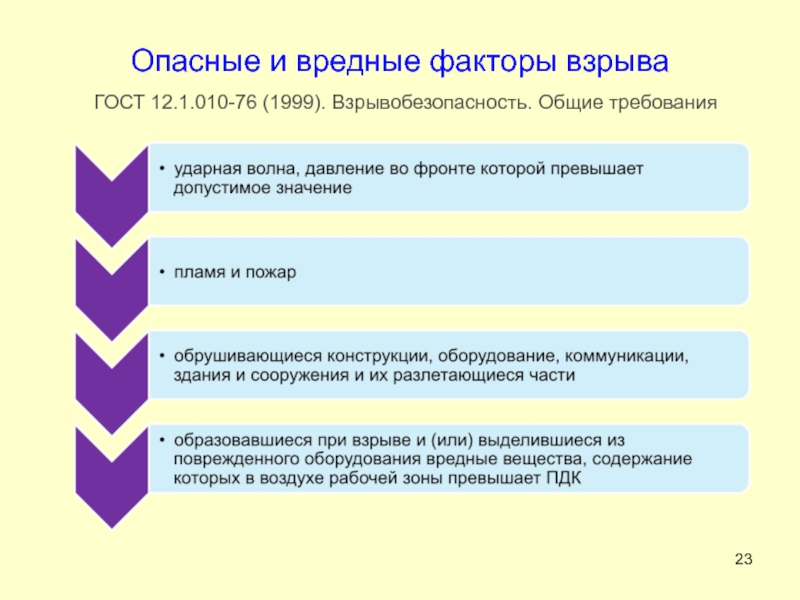

ГОСТ 12.1.010-76 (1999). Взрывобезопасность. Общие требования
Слайд 24Ударная волна — область мгновенного сжатия среды, которая распространяется во
все стороны от места взрыва. Избыточное давление во фронте ударной
волны (ΔРф) и скорость ее распространения уменьшаются по мере удаления от эпицентра взрыва, и, в конечном счете, она превращается в обычную акустическую волну
Характер и степени поражения людей ударной волной
Опасные и вредные факторы взрыва
Слайд 25Характер разрушений в зависимости от избыточного давления ударной волны
Опасные и
вредные факторы взрыва
Слайд 26Группы горючести веществ
По горючести вещества и материалы:
(№ 123-ФЗ «ТР
о требованиях пожарной безопасности« от 22.07.08 г.)
негорючие (несгораемые) — вещества и
материалы, которые не горят в воздухе, но при этом они могут быть пожаровзрывоопасными
трудногорючие (трудносгораемые) — вещества и материалы, которые могут загораться под действием источника зажигания, но не способны к самостоятельному горению после его удаления
горючие (сгораемые) — вещества и материалы, которые способны самовозгораться, а также загораться от источника зажигания и продолжают гореть после его удаления
Горючесть – способность веществ и материалов к горению под воздействием источника зажигания
Слайд 27Вынужденное воспламенение
Температура самовоспламенения tСВ - самая низкая температура горючего вещества,
при которой происходит резкое увеличение скорости экзотермических реакций, заканчивающихся пламенным
горением
Источники зажигания (импульсы):
тепловые источники (открытое пламя, искры, нагретое оборудование)
химические источники зажигания
микробиологические источники
Самовоспламенение
порошка никеля
Самовоспламенение
Температура воспламенения tВОСПЛ - наименьшая температура горючего вещества, при которой скорость выделения паров или газов достаточна для устойчивого горения после воспламенения от источника зажигания
Слайд 28Температура вспышки tВСП — наименьшая температура горючего вещества, при которой
над его поверхностью образуются пары или газы, способные вспыхнуть в
воздухе при внесении источника зажигания, но скорость образования паров или газов, недостаточна для устойчивого горения
Слайд 29Пределы воспламеняемости
1 Концентрационные пределы воспламенения
Нижний концентрационный предел распространения пламени (воспламенения)
НКПР (%) - минимальная концентрация горючих газов и паров в
воздухе, при которой они способны загораться и распространять пламя
Верхний концентрационный предел распространения пламени (воспламенения) ВКПР (%) - максимальная концентрация горючих газов и паров в воздухе, при которой еще возможно распространение пламени
Слайд 30Пределы воспламеняемости
1 Концентрационные пределы воспламенения
правило Ле-Шателье
Ci – концентрация i-ого горючего
газа
Пi – Н(В)КПР i-ого горючего газа
Нижний предел воспламенения пыли (НКПР,
г/см³) - минимальная концентрация пыли в воздухе, при которой происходит ее загорание
Распыление порошка алюминия над горелкой
Слайд 312 Температурные пределы воспламенения (распространения пламени)
Нижний (верхний) температурный предел распространения
пламени (Н(В)ТПРПАРОВ, °C) – температура вещества, при которой его насыщенные
пары образуют в окислительной среде концентрации, равные нижнему (верхнему) концентрационному пределу распространения пламени
3 Диаграммы воспламеняемости
Флегматизация
При разбавлении горючего газа инертным постепенно снижается температура горения смеси вплоть до достижения температуры воспламенения. При большем разбавлении смесь становится негорючей при любом соотношении горючего и окислителя
Точка флегматизации – точка, в которой при незначительном увеличении концентрации инертного газа горение прекратится
Ингибирование – введение добавок, являющихся отрицательными катализаторами цепных реакций → сужаются пределы воспламенения

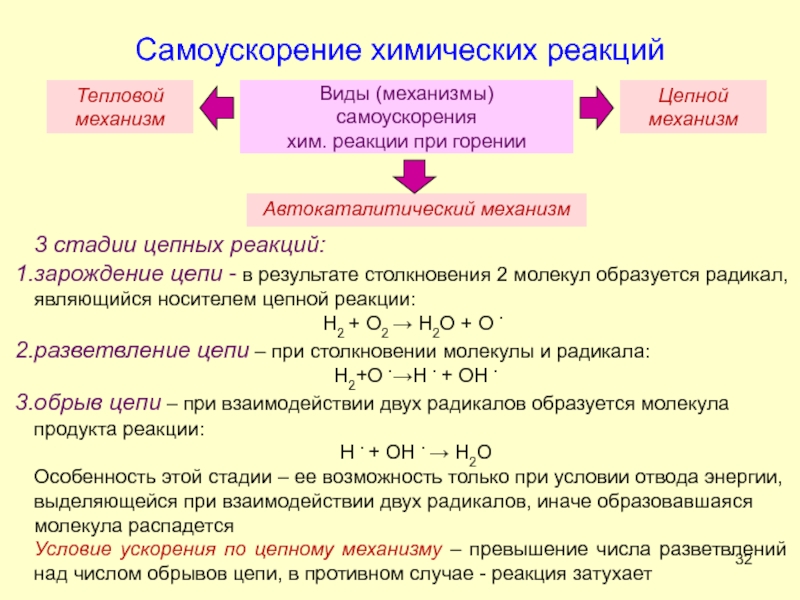

Слайд 323 стадии цепных реакций:
зарождение цепи - в результате столкновения 2
молекул образуется радикал, являющийся носителем цепной реакции:
Н2 + О2
→ Н2О + О ·
разветвление цепи – при столкновении молекулы и радикала:
Н2+О ·→Н · + ОН ·
обрыв цепи – при взаимодействии двух радикалов образуется молекула продукта реакции:
Н · + ОН · → Н2О
Особенность этой стадии – ее возможность только при условии отвода энергии, выделяющейся при взаимодействии двух радикалов, иначе образовавшаяся молекула распадется
Условие ускорения по цепному механизму – превышение числа разветвлений над числом обрывов цепи, в противном случае - реакция затухает
Самоускорение химических реакций

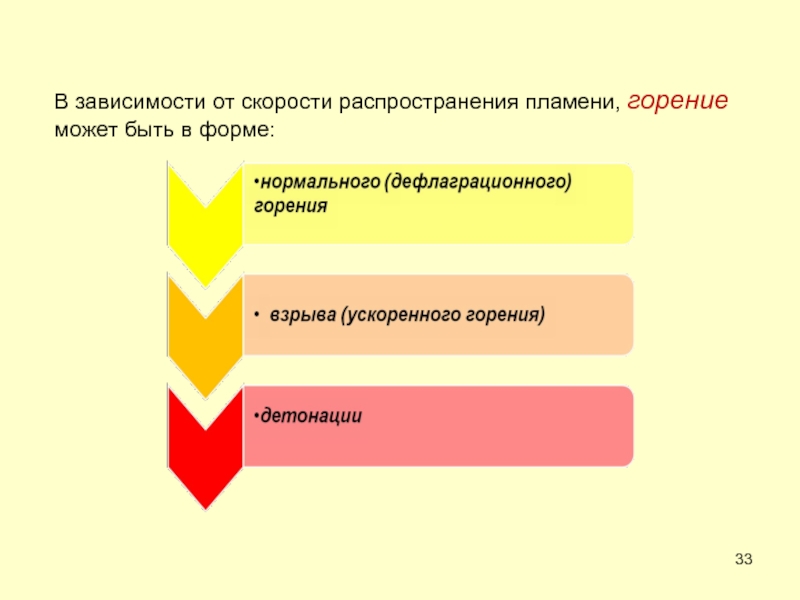

Слайд 33В зависимости от скорости распространения пламени, горение может быть в
форме:
Слайд 34Основные характеристики ПВО горючих газов, жидкостей, пыли
1 Смесь горючий газ + воздух
Нормируемые
параметры:
НКПР и ВКПР, %;
tСВ, °C — температура самовоспламенения газов;
БЭМЗ, мм — безопасный экспериментальный максимальный зазор – определенный экспериментально максимальный зазор, в который не может проникнуть горение
Ненормируемые, но используемые в расчетах:
VГ, м/с — скорость (нормального) горения;
VД, м/с — скорость детонации;
PВЗР, Па — давление взрыва
Слайд 35Классификация горючих газов
ГОСТ 12.1.011-78 (1991) ССБТ. Смеси взрывоопасные.
Классификация и
методы испытаний
по температуре самовоспламенения tСВ горючих газов и паров
вводятся 6 групп взрывоопасных газо- и паровоздушных смесей:
Т1 (tСВ > 450°C)
Т2 (tСВ = 300-450°С)
Т3 (tСВ= 200-300°С)
Т4 (tСВ= 135-200°С)
Т5 (tСВ = 100-135°С)
Т6 (tСВ ~ 85–100°C)
в зависимости от БЭМЗ газы классифицируются по категориям:
I - метан на подземных горных работах (БЭМЗ > 1 мм)
II - промышленные газы и пары:
IIA (БЭМЗ > 0,9 мм)
IIB (БЭМЗ ~ 0,5-0,9 мм)
IIC (БЭМЗ < 0,5 мм)
Слайд 362 Смесь горючий пар (жидкость) + воздух
Ненормируемые, но используемые в
расчетах:
tВСП, °C
tВОСПЛ, °C
НТПР и ВТПР, °C
Нормируемые параметры:
НКПР и ВКПР, %
tСВ, °C
БЭМЗ, мм
3 Смесь пыль + воздух
Нормируемые параметры:
НКПР, г/м3 (для пыли)
tСВ ОСЕВШЕЙ ПЫЛИ, °C
tСВ АЭРОВЗВЕСИ, °C
Ненормируемые, но используемые в расчетах:
dPвзр / dt, Па/с – скорость нарастания давления
W, МДж – энергия источников зажигания
Слайд 37№ 123-ФЗ «ТР о требованиях пожарной безопасности»
Категории помещений по пожаровзрывоопасности
Слайд 38Разделение помещений на категории В1-В4
Если при определении категорий В2 или
В3 выполняется неравенство:
Q ≥ 0,64·qт ·Н2
то помещение будет относиться
к категориям В1 или В2 соответственно
где Q - пожарная нагрузка, МДж
qт – максимальное значение удельной пожарной нагрузки для
проверяемой категории (qт=2200 МДж/м² при проверке В2; qт=1400 МДж/м²
при проверке В3)
H – высота помещения, м

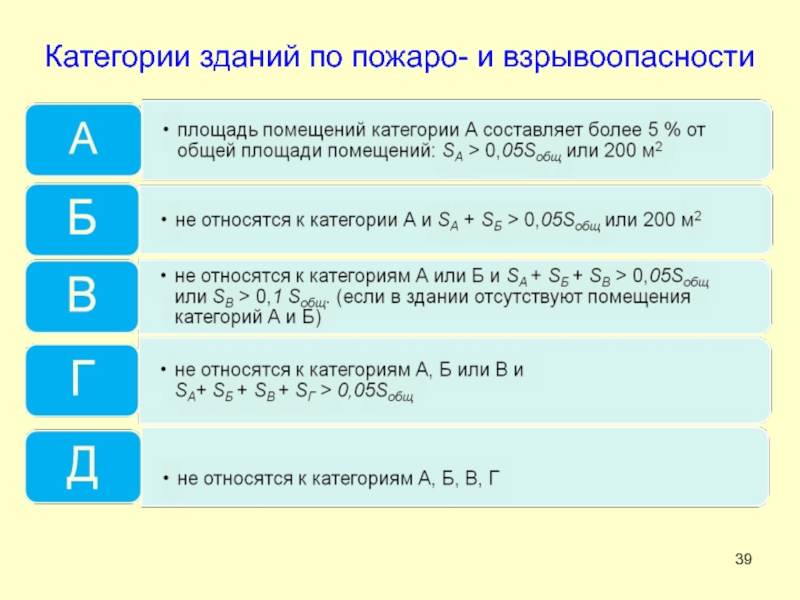

Слайд 39Категории зданий по пожаро- и взрывоопасности

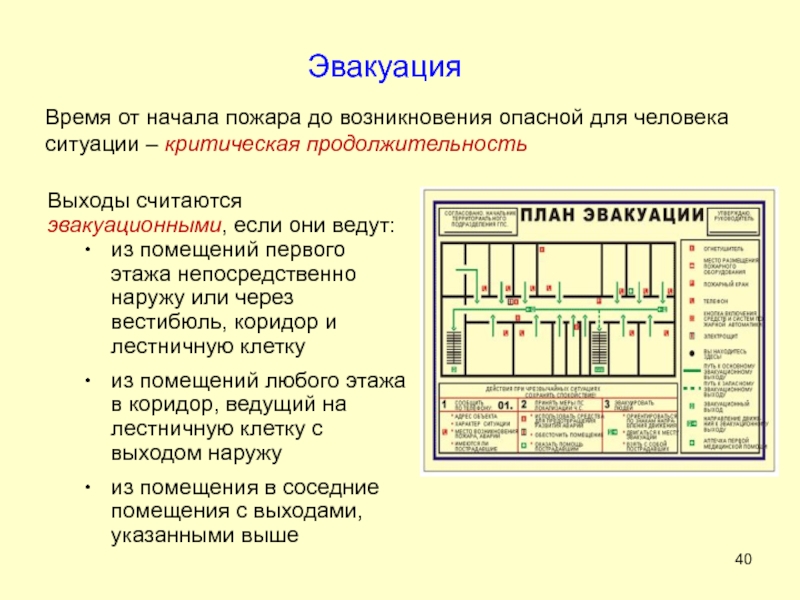

Слайд 40Эвакуация
Время от начала пожара до возникновения опасной для человека ситуации
– критическая продолжительность
Выходы считаются эвакуационными, если они ведут:
из помещений первого
этажа непосредственно наружу или через вестибюль, коридор и лестничную клетку
из помещений любого этажа в коридор, ведущий на лестничную клетку с выходом наружу
из помещения в соседние помещения с выходами, указанными выше
Слайд 41Устройство зданий и производственных помещений

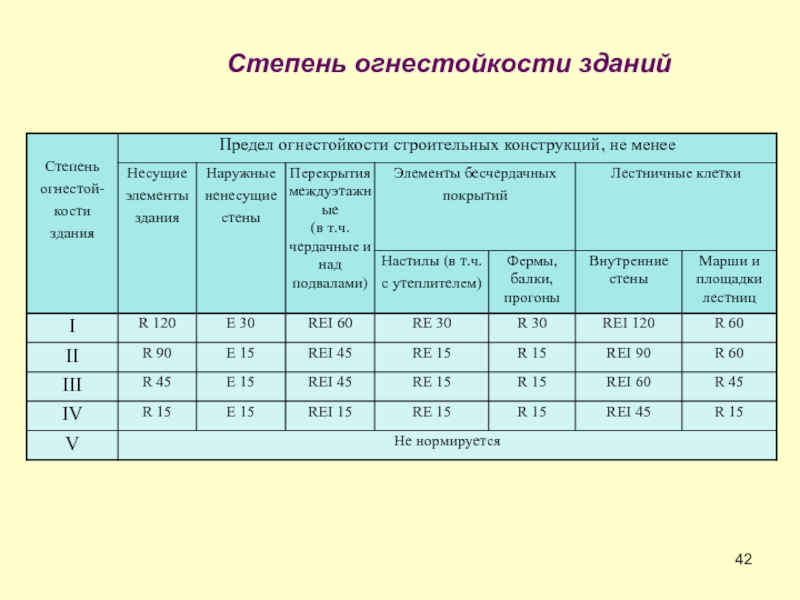

Огнестойкость зданий
СНиП 21-01-97 «Пожарная безопасность зданий
и сооружений»
Огнестойкость здания (сооружения) – способность здания (сооружения) в целом сопротивляться
разрушению при пожаре
установлены 5 степеней огнестойкости: I, II, III, IV, V
Пределом огнестойкости – это время, выраженное в минутах, до наступления одного (первого по времени) или последовательно нескольких нормируемых для данной конструкции признаков предельных состояний:
потери несущей способности (R)
потери целостности (Е)
потери теплоизолирующей способности (I)
Слайд 43Способы и средства пожаротушения
1 Способы прекращения огня
Пожаротушение – комплекс мероприятий
и действий, направленных на ликвидацию пожара
прекращение доступа в зону горения
окислителя или горючего вещества, а также снижение их поступления до пределов, при которых горение невозможно
охлаждение зоны горения ниже температуры самовоспламенения или понижение температуры горящего вещества ниже температуры воспламенения
разбавление горючих веществ негорючими
интенсивное торможение скорости горения
механический срыв пламени сильной струей огнетушащего средства
Слайд 442 Огнегасящие (огнегасительные) вещества
вещества, которые создают условия, при которых
прекращается горение
Вода
Пена
Инертные и негорючие
газы
Галоидоуглеводородные
составы
Огнетушащие порошки

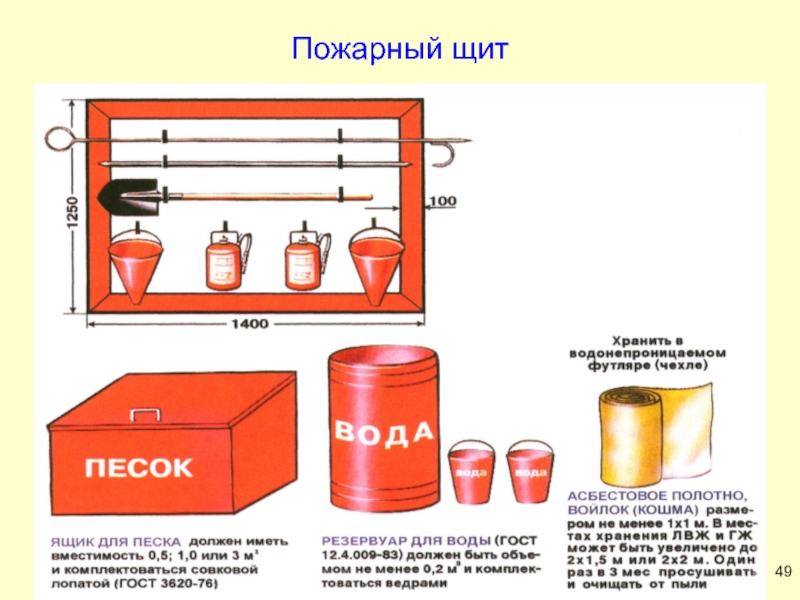

Слайд 45Оборудование для пожаротушения
Аппараты пожаротушения
передвижные
стационарные установки
огнетушители
Установки пожаротушения
пожарные
гидранты-краны
спринклерные установки
дренчерные установки
Пожарный гидрант
Слайд 46Автоматические системы пожаротушения

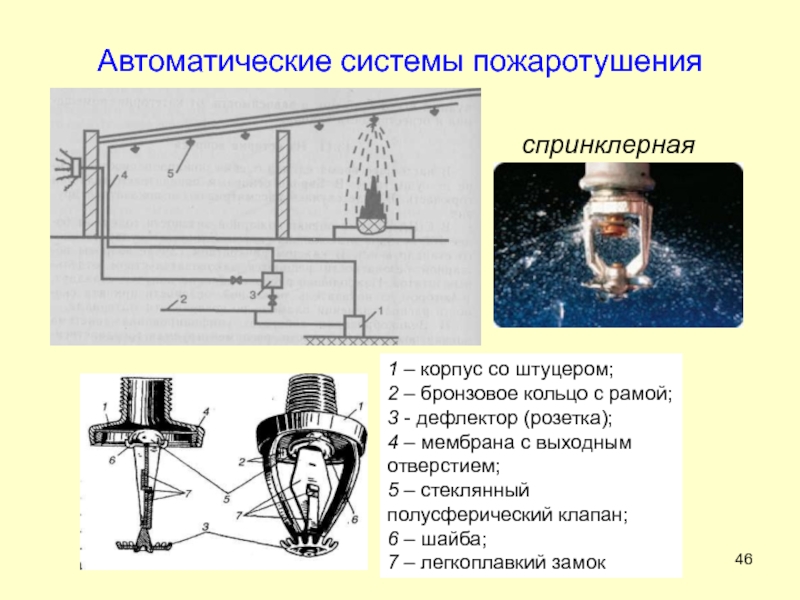

спринклерная
1 – корпус со штуцером;
2 – бронзовое
кольцо с рамой; 3 - дефлектор (розетка);
4 – мембрана
с выходным отверстием;
5 – стеклянный полусферический клапан;
6 – шайба;
7 – легкоплавкий замок
Слайд 47Автоматические системы пожаротушения

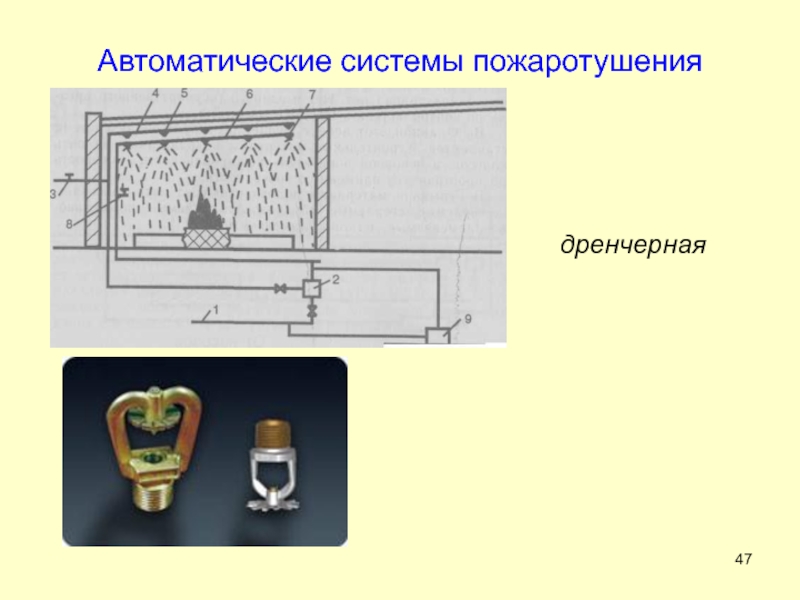

дренчерная
Слайд 48Огнетушители
Огнетушитель химический пенный:
1 – корпус огнетушителя
2 – стакан для кислотной
части
3 – крышка с запорно-пусковым устройством
4 – щелочная часть
пенные
углекислотные
порошковые
жидкостные
хладоновые
