Слайд 1Резьба, её образование, параметры, классификация резьб.
Выполнил: Хожин Ж.А.

Резьба, её образование, параметры, классификация резьб.  Выполнил: Хожин Ж.А.

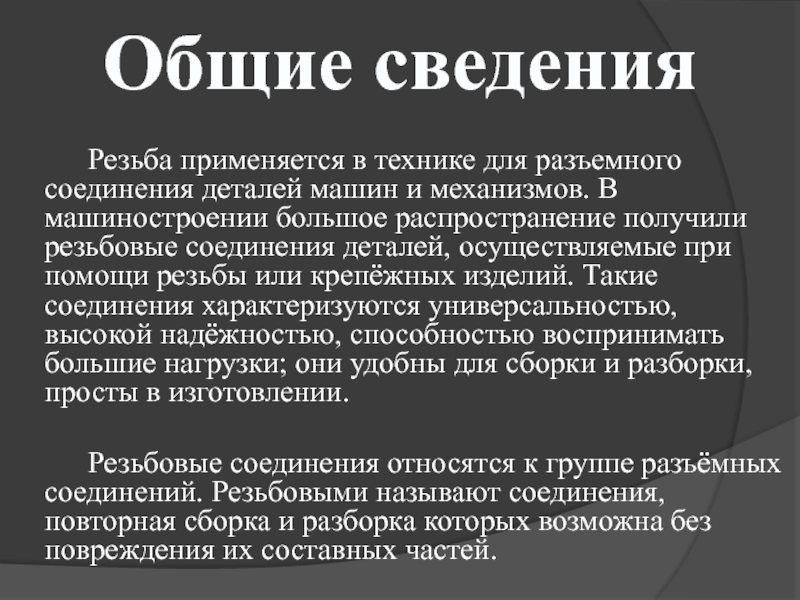

Слайд 2Общие сведения

Резьба применяется в технике для

разъемного соединения деталей машин и механизмов. В машиностроении большое распространение

получили резьбовые соединения деталей, осуществляемые при помощи резьбы или крепёжных изделий. Такие соединения характеризуются универсальностью, высокой надёжностью, способностью воспринимать большие нагрузки; они удобны для сборки и разборки, просты в изготовлении.

Резьбовые соединения относятся к группе разъёмных соединений. Резьбовыми называют соединения, повторная сборка и разборка которых возможна без повреждения их составных частей.


Общие сведения   		Резьба применяется в технике для разъемного соединения деталей машин и механизмов. В машиностроении

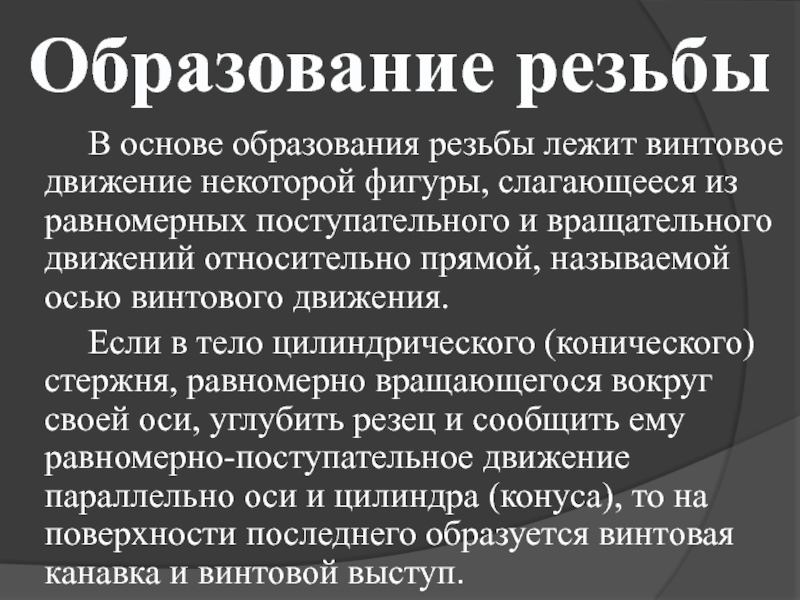

Слайд 3Образование резьбы
В основе образования резьбы лежит винтовое

движение некоторой фигуры, слагающееся из равномерных поступательного и вращательного движений

относительно прямой, называемой осью винтового движения.
Если в тело цилиндрического (конического) стержня, равномерно вращающегося вокруг своей оси, углубить резец и сообщить ему равномерно-поступательное движение параллельно оси и цилиндра (конуса), то на поверхности последнего образуется винтовая канавка и винтовой выступ.



Образование резьбы  	 	В основе образования резьбы лежит винтовое движение некоторой фигуры, слагающееся из равномерных поступательного

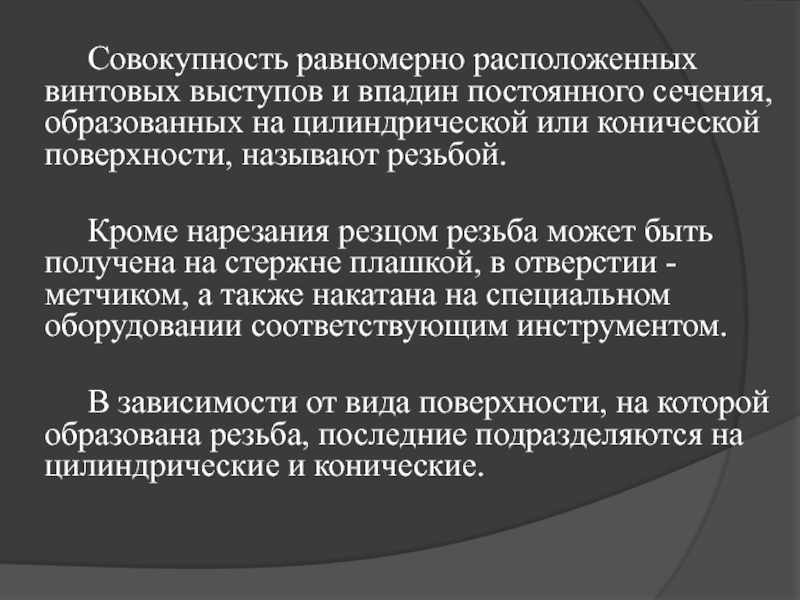

Слайд 4

Совокупность равномерно расположенных винтовых выступов и

впадин постоянного сечения, образованных на цилиндрической или конической поверхности, называют

резьбой.

Кроме нарезания резцом резьба может быть получена на стержне плашкой, в отверстии - метчиком, а также накатана на специальном оборудовании соответствующим инструментом.

В зависимости от вида поверхности, на которой образована резьба, последние подразделяются на цилиндрические и конические.



Совокупность равномерно расположенных винтовых выступов и впадин постоянного сечения, образованных на цилиндрической или

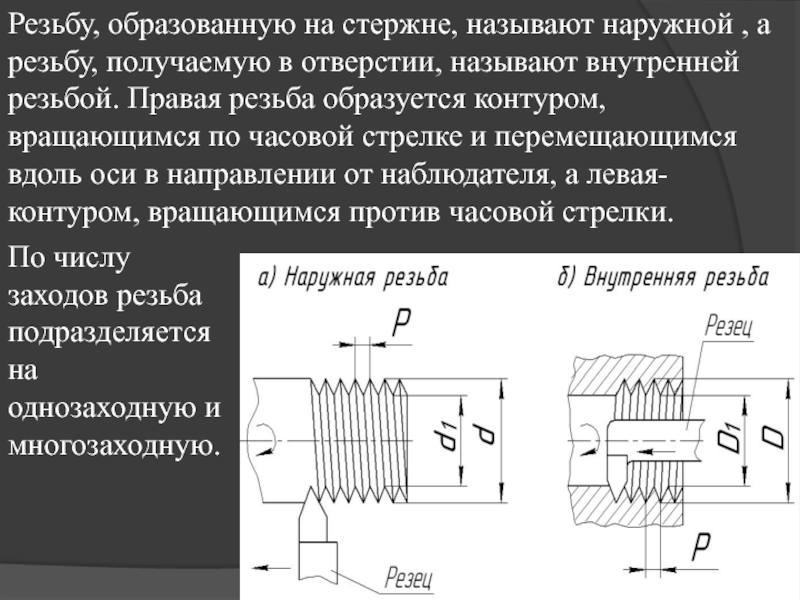

Слайд 5Резьбу, образованную на стержне, называют наружной , а резьбу, получаемую

в отверстии, называют внутренней резьбой. Правая резьба образуется контуром, вращающимся

по часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя, а левая- контуром, вращающимся против часовой стрелки.

По числу заходов резьба подразделяется на однозаходную и многозаходную.

Резьбу, образованную на стержне, называют наружной , а резьбу, получаемую в отверстии, называют внутренней резьбой. Правая резьба

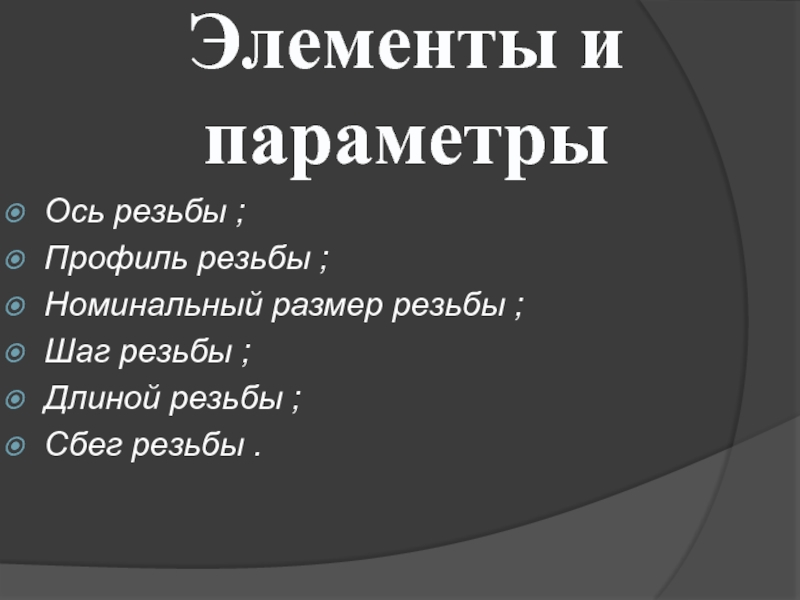

Слайд 6Элементы и параметры
Ось резьбы ;
Профиль резьбы ;
Номинальный размер резьбы ;
Шаг

резьбы ;
Длиной резьбы ;
Сбег резьбы .

Элементы и параметрыОсь резьбы ;Профиль резьбы ;Номинальный размер резьбы ;Шаг резьбы ;Длиной резьбы ;Сбег резьбы .

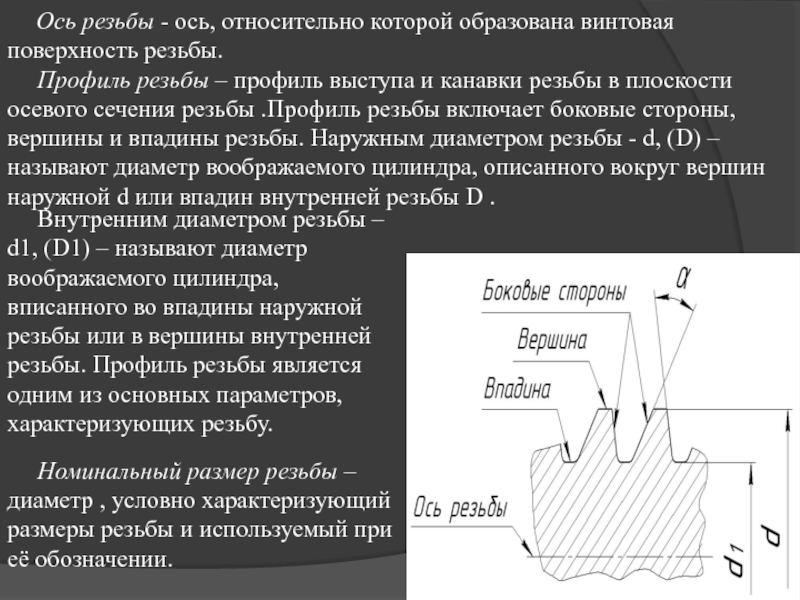

Слайд 7Ось резьбы - ось, относительно которой образована винтовая поверхность резьбы.


Профиль резьбы – профиль выступа и канавки резьбы в плоскости

осевого сечения резьбы .Профиль резьбы включает боковые стороны, вершины и впадины резьбы. Наружным диаметром резьбы - d, (D) –называют диаметр воображаемого цилиндра, описанного вокруг вершин наружной d или впадин внутренней резьбы D .

Номинальный размер резьбы – диаметр , условно характеризующий размеры резьбы и используемый при её обозначении.

Внутренним диаметром резьбы – d1, (D1) – называют диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или в вершины внутренней резьбы. Профиль резьбы является одним из основных параметров, характеризующих резьбу.

Ось резьбы - ось, относительно которой образована винтовая поверхность резьбы. Профиль резьбы – профиль выступа и канавки

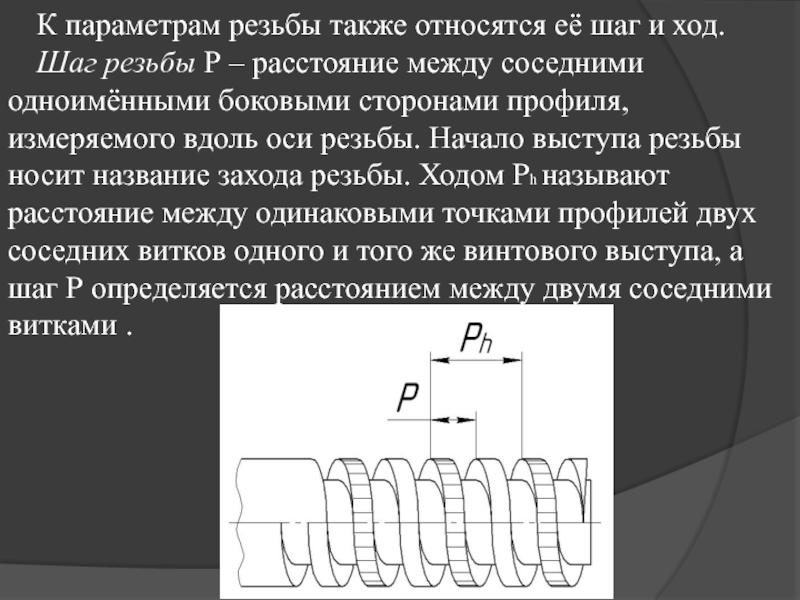

Слайд 8К параметрам резьбы также относятся её шаг и ход.
Шаг

резьбы Р – расстояние между соседними одноимёнными боковыми сторонами профиля,

измеряемого вдоль оси резьбы. Начало выступа резьбы носит название захода резьбы. Ходом Рh называют расстояние между одинаковыми точками профилей двух соседних витков одного и того же винтового выступа, а шаг Р определяется расстоянием между двумя соседними витками .

К параметрам резьбы также относятся её шаг и ход. Шаг резьбы Р – расстояние между соседними одноимёнными

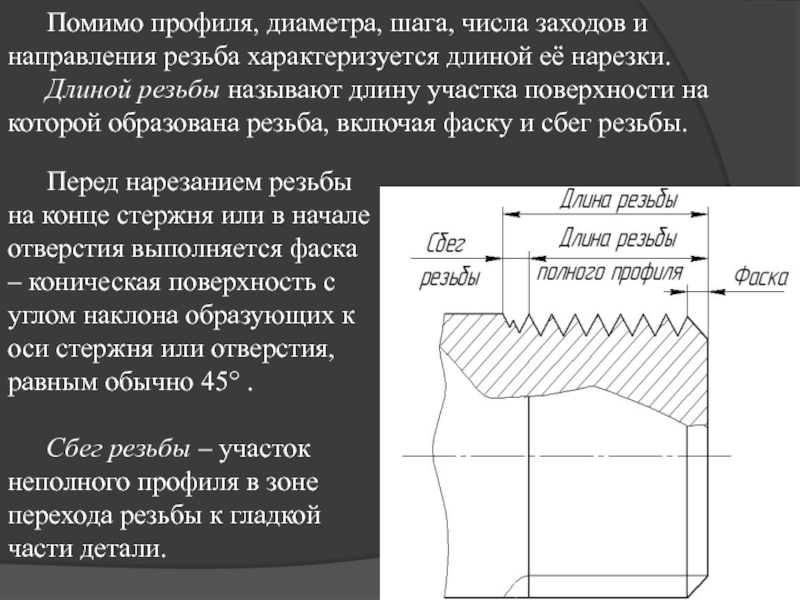

Слайд 9Помимо профиля, диаметра, шага, числа заходов и направления резьба характеризуется

длиной её нарезки.
Длиной резьбы называют длину участка поверхности на которой

образована резьба, включая фаску и сбег резьбы.

Сбег резьбы – участок неполного профиля в зоне перехода резьбы к гладкой части детали.

Перед нарезанием резьбы на конце стержня или в начале отверстия выполняется фаска – коническая поверхность с углом наклона образующих к оси стержня или отверстия, равным обычно 45° .

Помимо профиля, диаметра, шага, числа заходов и направления резьба характеризуется длиной её нарезки.Длиной резьбы называют длину участка

Слайд 10 Если резьбу выполняют до некоторой поверхности, не позволяющей доводить

инструмент до упора к ней, то образуется недовод резьбы. Сбег плюс

недовод образуют недорез резьбы.
Если резьбу выполняют до некоторой поверхности, не позволяющей доводить инструмент до упора к ней, то образуется

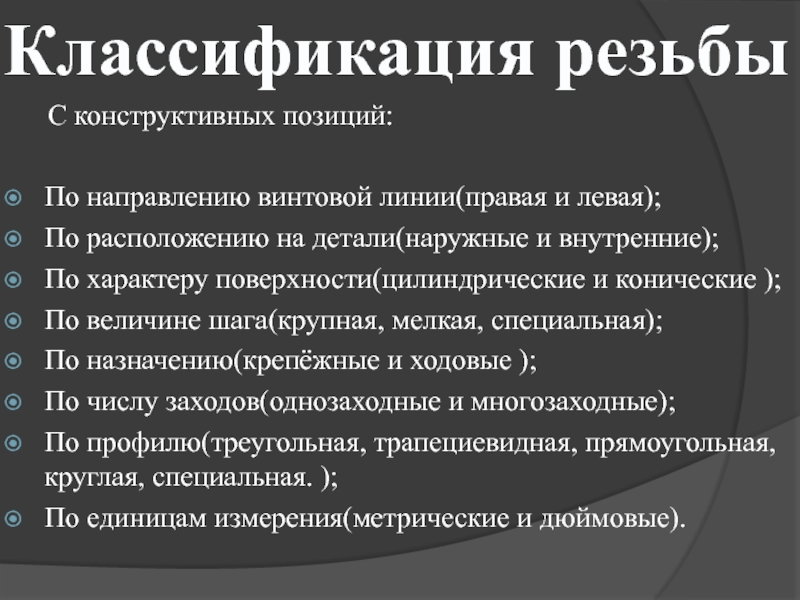

Слайд 11Классификация резьбы
С конструктивных позиций:

По направлению винтовой линии(правая и левая);
По расположению

на детали(наружные и внутренние);
По характеру поверхности(цилиндрические и конические );
По величине

шага(крупная, мелкая, специальная);
По назначению(крепёжные и ходовые );
По числу заходов(однозаходные и многозаходные);
По профилю(треугольная, трапециевидная, прямоугольная, круглая, специальная. );
По единицам измерения(метрические и дюймовые).

Классификация резьбы	С конструктивных позиций:По направлению винтовой линии(правая и левая);По расположению на детали(наружные и внутренние);По характеру поверхности(цилиндрические и

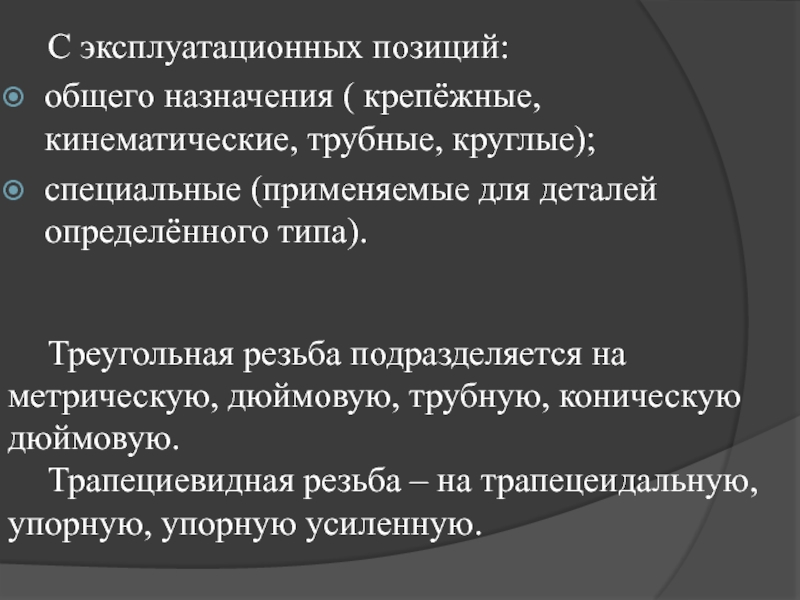

Слайд 12 С эксплуатационных позиций:
общего назначения ( крепёжные, кинематические, трубные, круглые);
специальные

(применяемые для деталей определённого типа).
Треугольная резьба подразделяется на метрическую,

дюймовую, трубную, коническую дюймовую.
Трапециевидная резьба – на трапецеидальную, упорную, упорную усиленную.
С эксплуатационных позиций:общего назначения ( крепёжные, кинематические, трубные, круглые); специальные (применяемые для деталей определённого типа). 	Треугольная резьба
