КлассификацияРЕГИСТРЫПараллельныеРегистры сдвигаСпециальныеРегистры последовательных приближенийУниверсальные
Слайды и текст этой презентации
Слайд 2Классификация
РЕГИСТРЫ
Параллельные
Регистры сдвига
Специальные
Регистры последовательных приближений
Универсальные

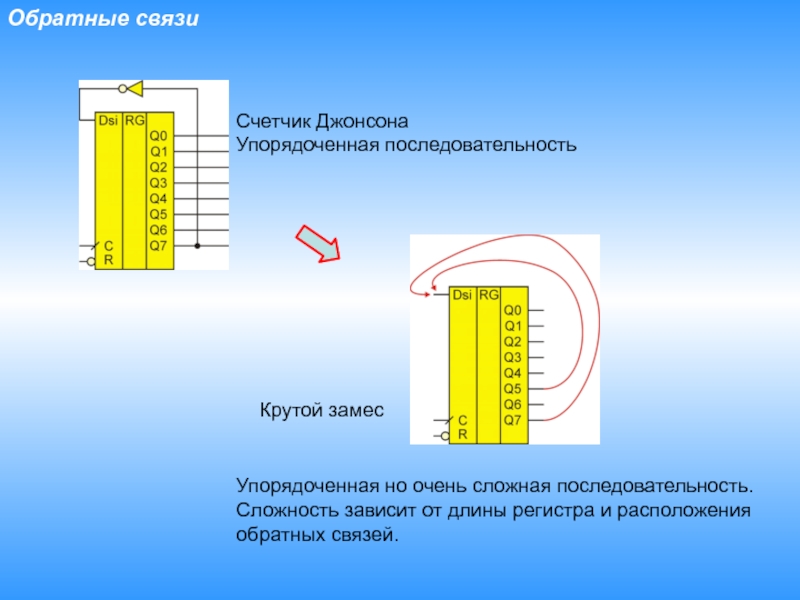

Слайд 3Обратные связи
Счетчик Джонсона
Упорядоченная последовательность
Упорядоченная но очень сложная последовательность.
Сложность зависит от
длины регистра и расположения обратных связей.

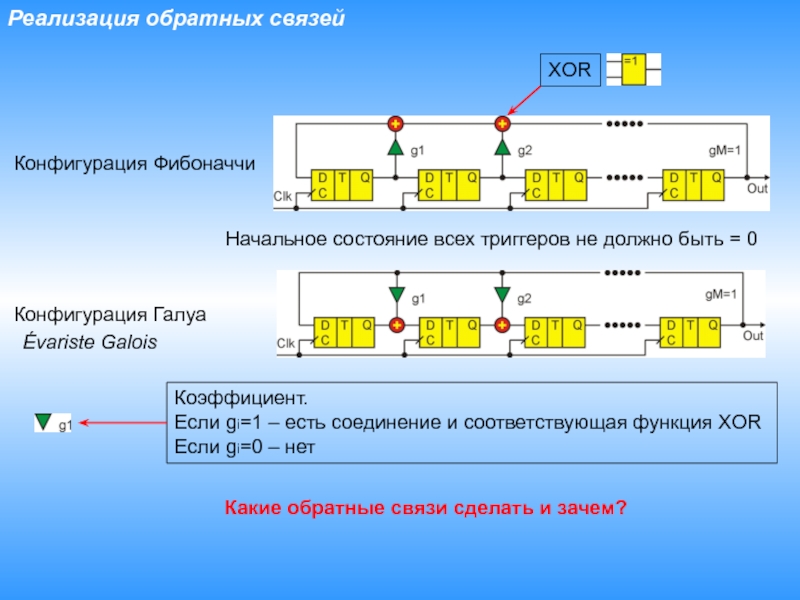

Слайд 4Реализация обратных связей
Конфигурация Фибоначчи
Конфигурация Галуа
XOR
Коэффициент.
Если gi=1 – есть соединение и
соответствующая функция XOR
Если gi=0 – нет
Какие обратные связи сделать и
зачем?Начальное состояние всех триггеров не должно быть = 0
Évariste Galois

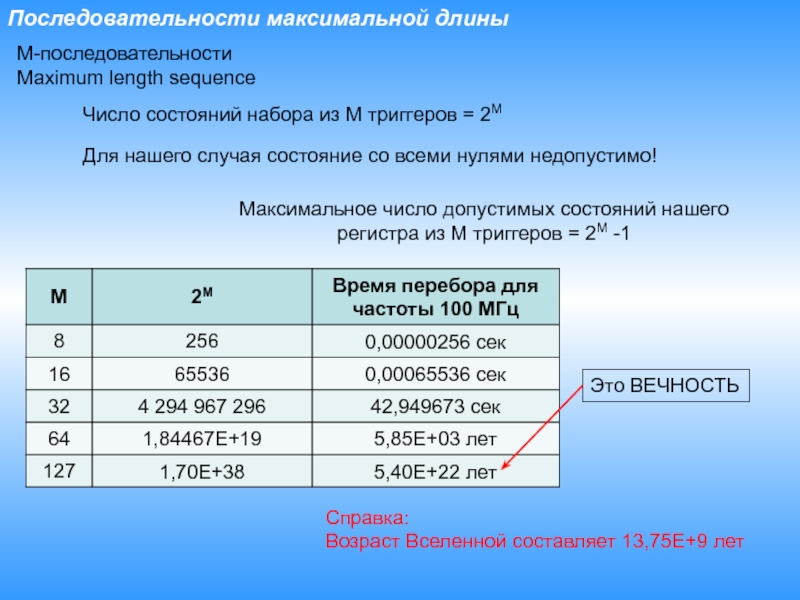

Слайд 5Последовательности максимальной длины
М-последовательности
Maximum length sequence
Число состояний набора из M триггеров
= 2M
Для нашего случая состояние со всеми нулями недопустимо!
Максимальное
число допустимых состояний нашего регистра из M триггеров = 2M -1Справка:
Возраст Вселенной составляет 13,75E+9 лет
Это ВЕЧНОСТЬ
Слайд 6Последовательности максимальной длины
Как сделать М-последовательность
Реализация вечности
Фибоначчи
или
Галуа
Слайд 7Последовательности максимальной длины

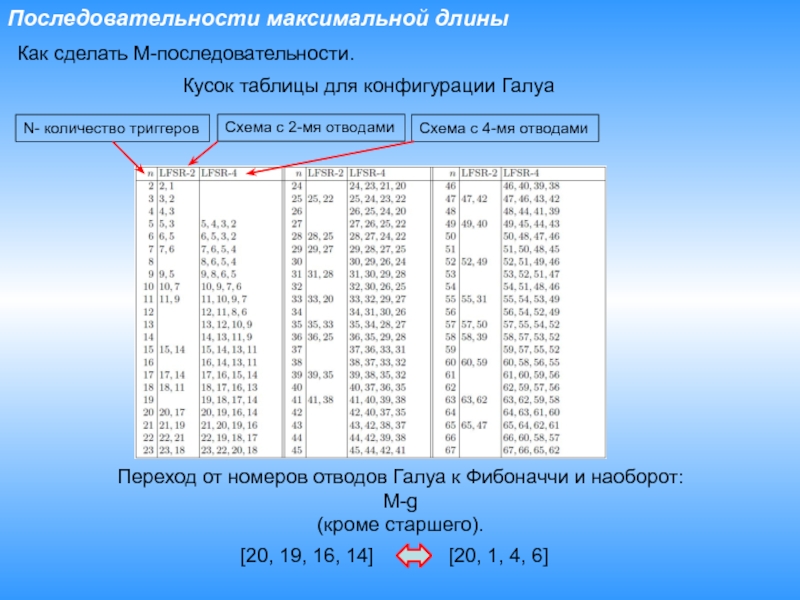

Как сделать М-последовательности.
Кусок таблицы для конфигурации Галуа
Переход
от номеров отводов Галуа к Фибоначчи и наоборот:
M-g
(кроме
старшего).[20, 19, 16, 14]
[20, 1, 4, 6]
N- количество триггеров
Схема с 2-мя отводами
Схема с 4-мя отводами

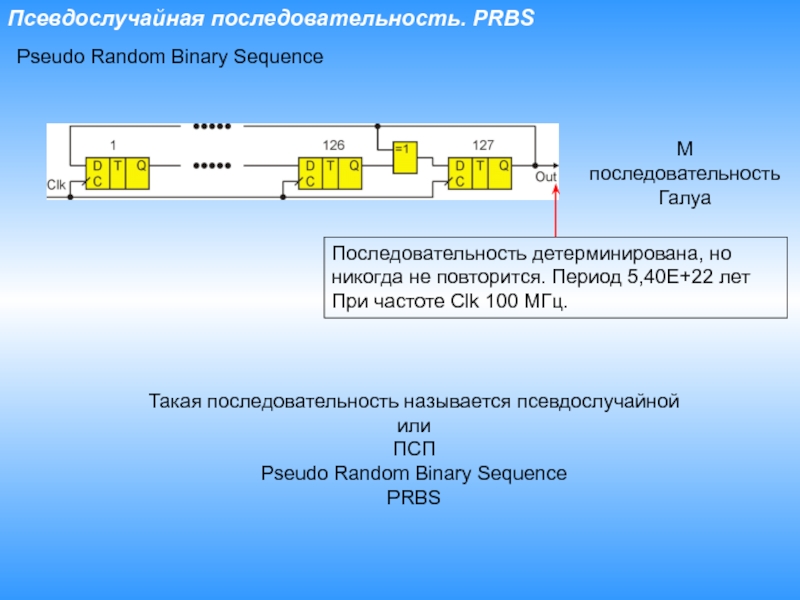

Слайд 8Псевдослучайная последовательность. PRBS
Pseudo Random Binary Sequence
Последовательность детерминирована, но никогда
не повторится. Период 5,40E+22 лет
При частоте Clk 100 МГц.
Такая последовательность
называется псевдослучайной илиПСП
Pseudo Random Binary Sequence
PRBS
M последовательность Галуа

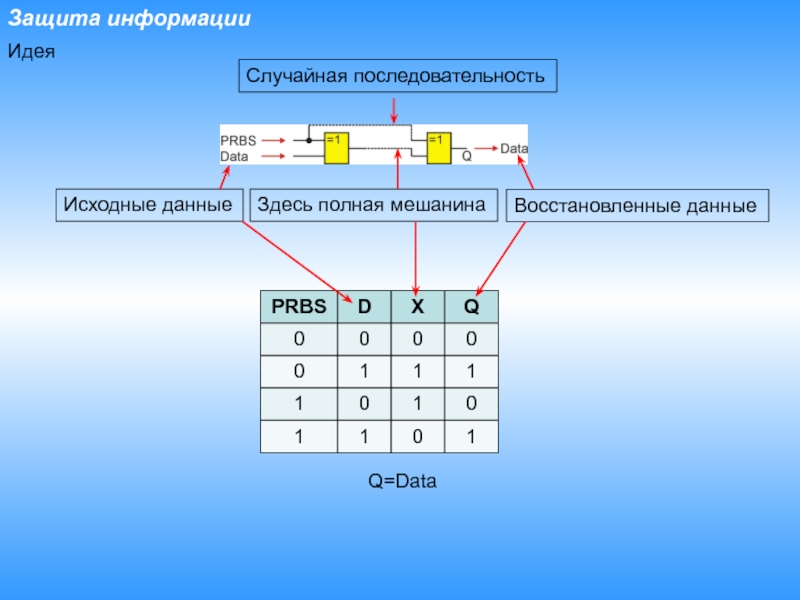

Слайд 9Защита информации
Q=Data
Идея
Здесь полная мешанина
Исходные данные
Восстановленные данные
Случайная последовательность
Слайд 10Защита информации
Ключ приемника должен совпадать с ключом приемника.
Используется детерминированность ПСП.
Слайд 11Проверка целостности информации

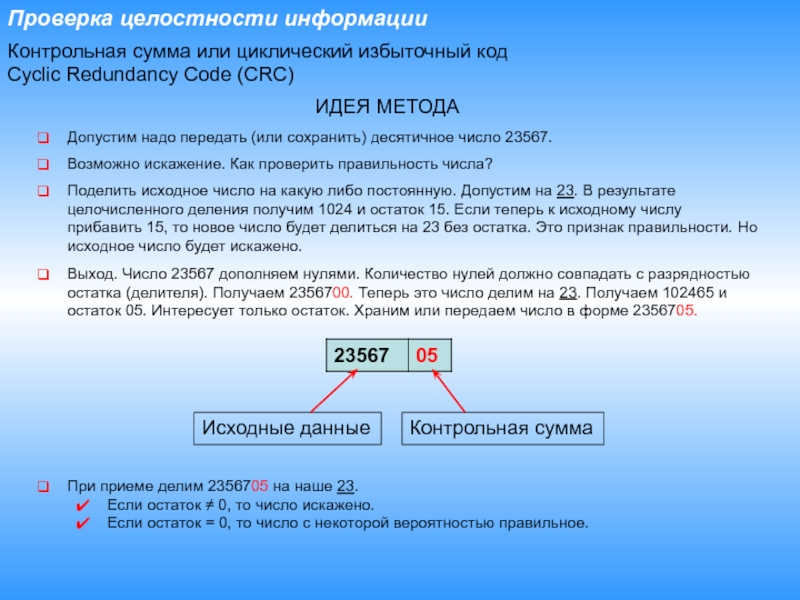

Контрольная сумма или циклический избыточный код
Cyclic Redundancy
Code (CRC)
ИДЕЯ МЕТОДА
Исходные данные
Контрольная сумма
При приеме делим 2356705 на наше
23. Если остаток ≠ 0, то число искажено.
Если остаток = 0, то число с некоторой вероятностью правильное.
Допустим надо передать (или сохранить) десятичное число 23567.
Возможно искажение. Как проверить правильность числа?
Поделить исходное число на какую либо постоянную. Допустим на 23. В результате целочисленного деления получим 1024 и остаток 15. Если теперь к исходному числу прибавить 15, то новое число будет делиться на 23 без остатка. Это признак правильности. Но исходное число будет искажено.
Выход. Число 23567 дополняем нулями. Количество нулей должно совпадать с разрядностью остатка (делителя). Получаем 2356700. Теперь это число делим на 23. Получаем 102465 и остаток 05. Интересует только остаток. Храним или передаем число в форме 2356705.
Слайд 12Проверка целостности информации
Двоичная информация
Перед использование проверить на делимость без остатка
на 1011.
Все по идее просто, но
Делить – это долго и
муторно!!!Даже для этого примера лень было найти реальный остаток и написал xxxx
Нужна другая БЫСТРАЯ арифметика.
Любая информация представляет собой набор 0 и 1.
10010001011110001010100100100101010010001111010
В соответствии с идеей надо дописать слово нулями
100100010111100010101001001001010100100011110100000
взять некий делитель, например 1011(с разрядностью по количеству дописанных нулей.
Поделить
Дописать вместо нулей остаток от деления.
10010001011110001010100100100101010010001111010xxxx
Хранить или передавать в такой форме.

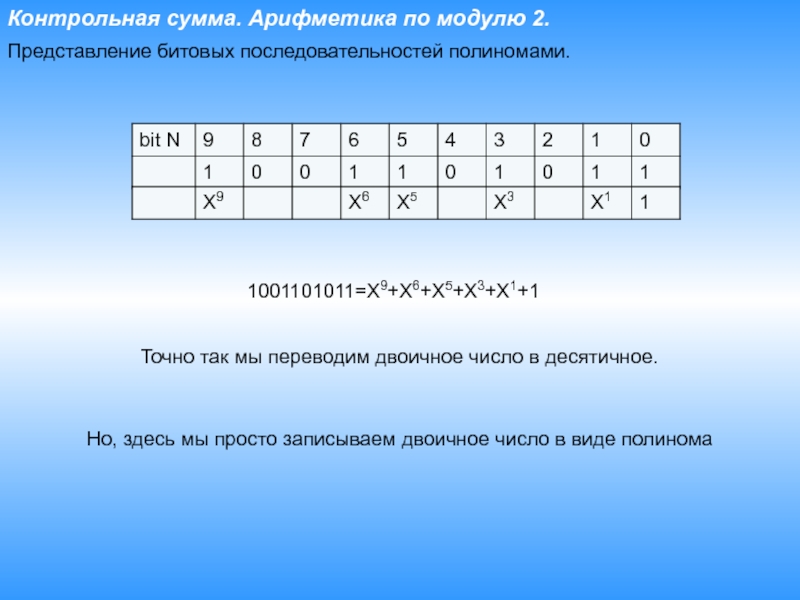

Слайд 13Контрольная сумма. Арифметика по модулю 2.
Представление битовых последовательностей полиномами.
1001101011=X9+X6+X5+X3+X1+1
Точно так
мы переводим двоичное число в десятичное.
Но, здесь мы просто записываем
двоичное число в виде полинома

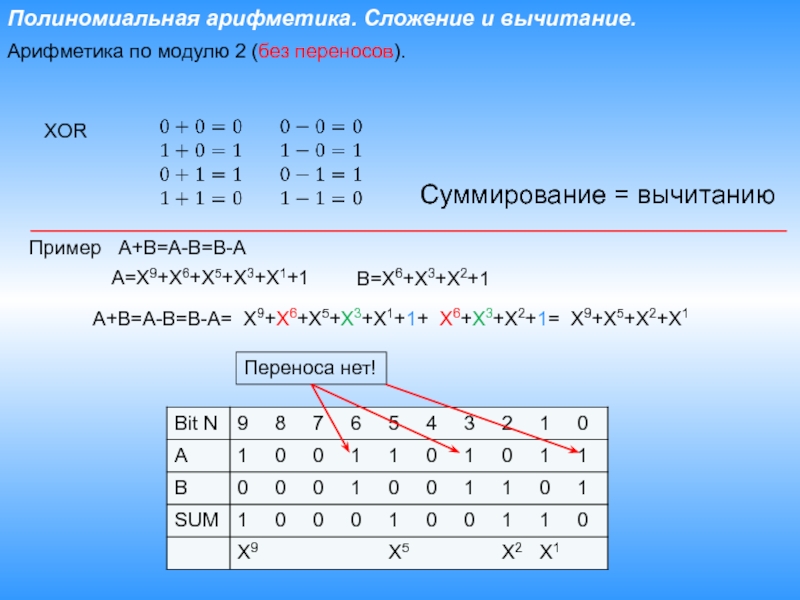

Слайд 14Полиномиальная арифметика. Сложение и вычитание.
Арифметика по модулю 2 (без переносов).
XOR
Суммирование
= вычитанию
A=X9+X6+X5+X3+X1+1
B=X6+X3+X2+1
A+B=A-B=B-A= X9+X6+X5+X3+X1+1+ X6+X3+X2+1= X9+X5+X2+X1
Переноса нет!
Пример A+B=A-B=B-A
Слайд 15Полиномиальная арифметика. Умножение.
Арифметика по модулю 2
A=X9+X6+X5+X3+X1+1
B=X6+X3+X2+1
AxB=(X9+X6+X5+X3+X1+1)x(X6+X3+X2+1)
=X15+X12+X11+X9+X6+X4+X3+X2+X1+1
=X15+X12+X11+X9+X7+X6+ X12+X9+X8+X6+X4+X3+ X12+X8+X7+X5+X3+X2+ X9+X6+X5+X3+X1+1
Слайд 16Полиномиальная арифметика. Деление.
Полиномиальная арифметика.
Арифметика по модулю 2
A=X9+X6+X5+X3+X1+1
B=X6+X3+X2+1
Остаток
Результат (целая часть)
Это гораздо
проще чем обычное деление.
Разрядная сетка
Умножили
Отняли
Умножили
Отняли

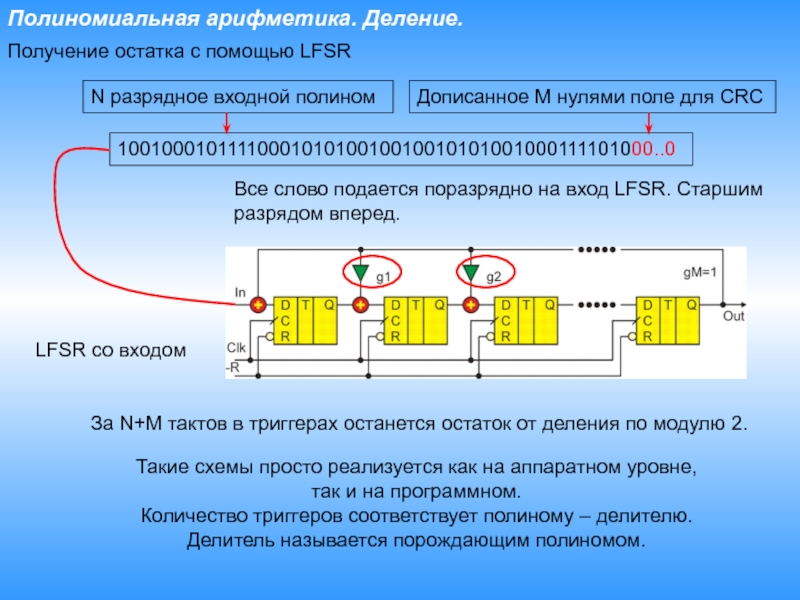

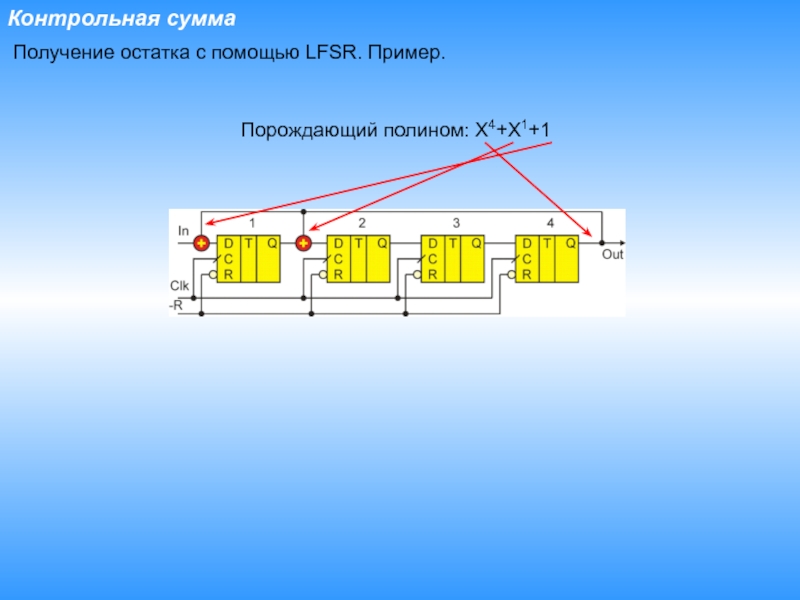

Слайд 17Полиномиальная арифметика. Деление.
Получение остатка с помощью LFSR
Такие схемы просто реализуется
как на аппаратном уровне, так и на программном.
Количество триггеров соответствует
полиному – делителю.Делитель называется порождающим полиномом.
LFSR со входом
1001000101111000101010010010010101001000111101000..0
N разрядное входной полином
Дописанное M нулями поле для CRC
Все слово подается поразрядно на вход LFSR. Старшим разрядом вперед.
За N+M тактов в триггерах останется остаток от деления по модулю 2.

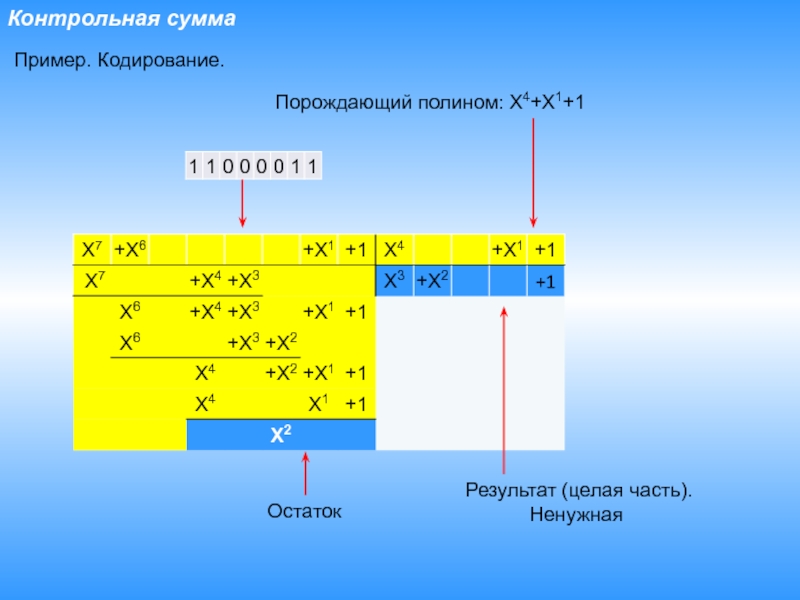

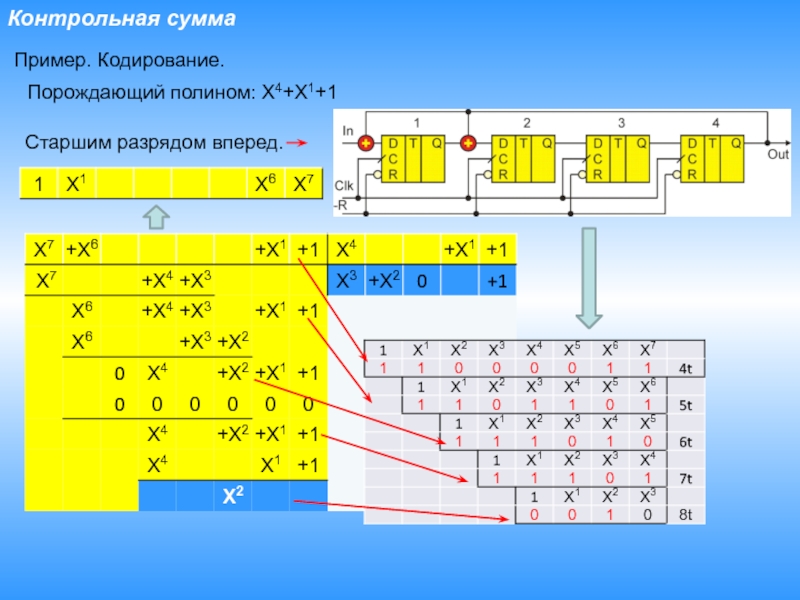

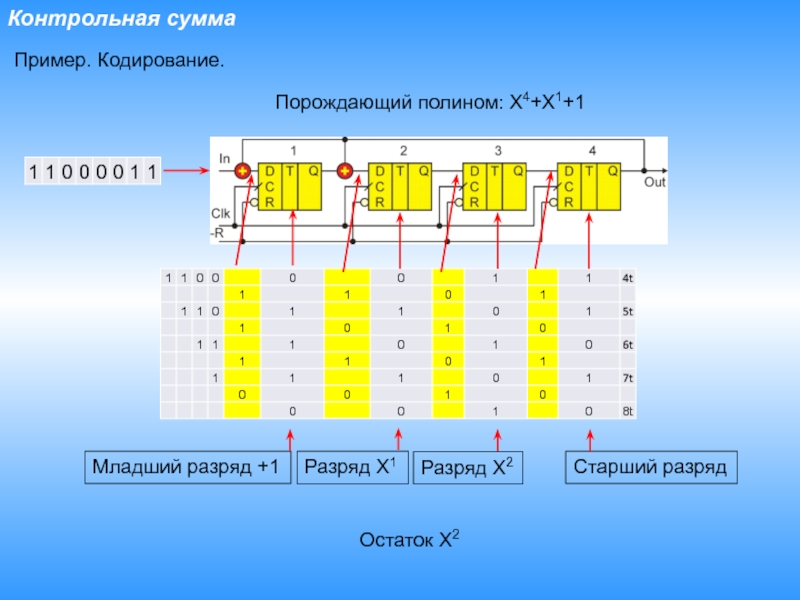

Слайд 19Контрольная сумма
Пример. Кодирование.
Остаток X2
Порождающий полином: X4+X1+1
Старший разряд
Младший разряд +1
Разряд X1
Разряд
Слайд 20Контрольная сумма
Пример. Кодирование.
Порождающий полином: X4+X1+1
Остаток
Результат (целая часть).
Ненужная
Слайд 23Содержание
Обратные связи
Конфигурация Фибоначчи
Конфигурация Галуа
М-последовательности
Переход от номеров отводов Галуа к Фибоначчи
и наоборот
Pseudo Random Binary Sequence
Защита информации
Ключ приемника должен совпадать с
ключом приемникаКонтрольная сумма или циклический избыточный код
Идея метода
Представление битовых последовательностей полиномами
Полиномиальная арифметика -арифметика по модулю 2 (без переносов)
Сложение = вычитание
Умножение
Деление
Получение остатка с помощью LFSR
Получение остатка с помощью LFSR. Пример.

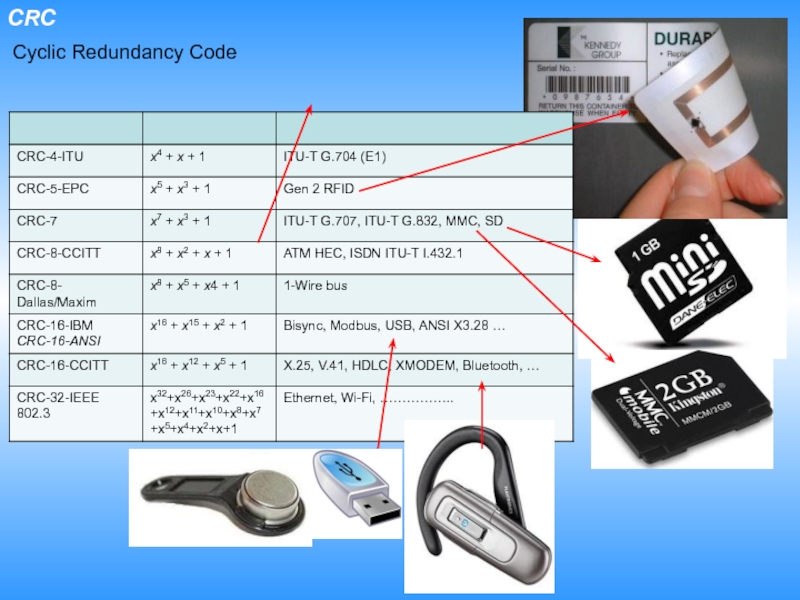

Примеры CRC. E1, RFID, SD, 1-Wire, Bluetooth, Ethernet, Wi-Fi …
