1 Тема № 1 занятие №2 Прогнозирование последствий применения противником

поражения.
1-2-1

нему ядерного оружия.

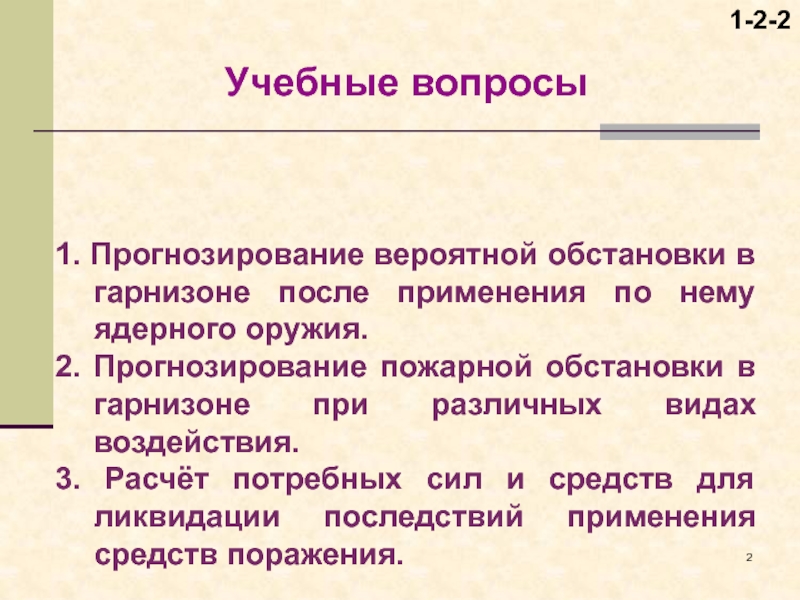

2. Прогнозирование пожарной обстановки в гарнизоне при различных

видах воздействия.
3. Расчёт потребных сил и средств для ликвидации последствий применения средств поражения.

1-2-2

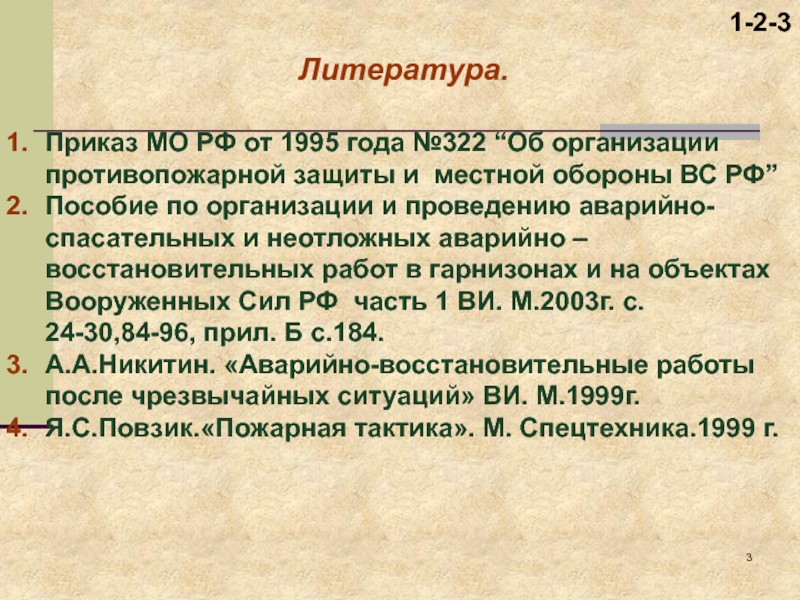

защиты и местной обороны ВС РФ”
Пособие по организации и

проведению аварийно-спасательных и неотложных аварийно – восстановительных работ в гарнизонах и на объектах Вооруженных Сил РФ часть 1 ВИ. М.2003г. с. 24-30,84-96, прил. Б с.184.
А.А.Никитин. «Аварийно-восстановительные работы после чрезвычайных ситуаций» ВИ. М.1999г.
Я.С.Повзик.«Пожарная тактика». М. Спецтехника.1999 г.

1-2-3

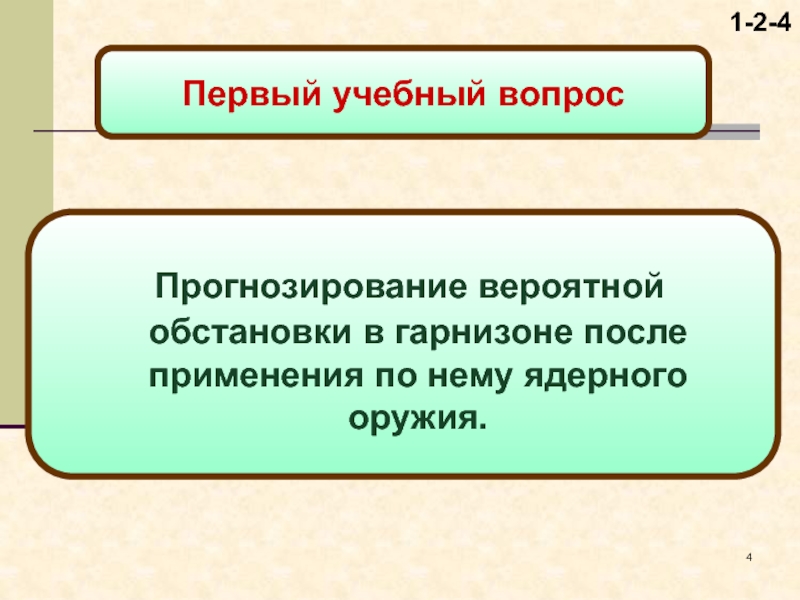

по нему ядерного оружия.
1-2-4

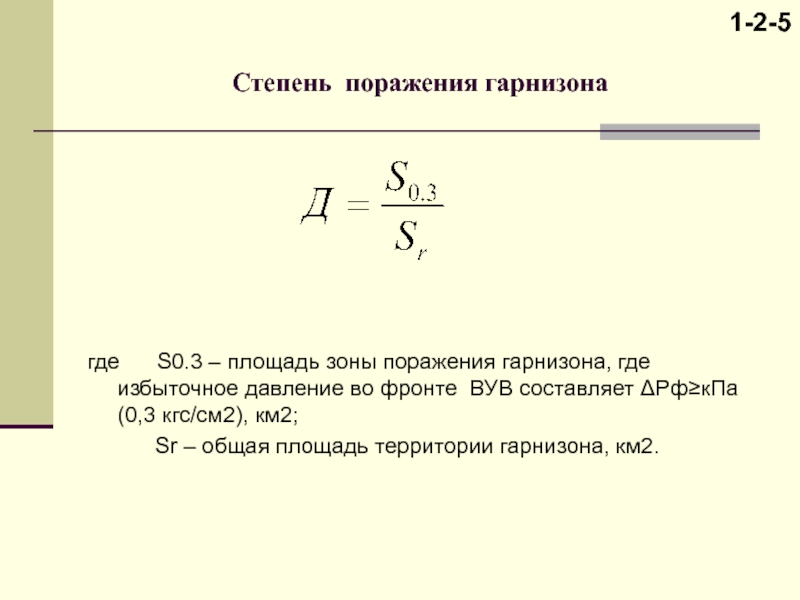

поражения гарнизона, где избыточное давление во фронте ВУВ составляет РфкПа

(0,3 кгс/см2), км2;
Sr – общая площадь территории гарнизона, км2.

1-2-5

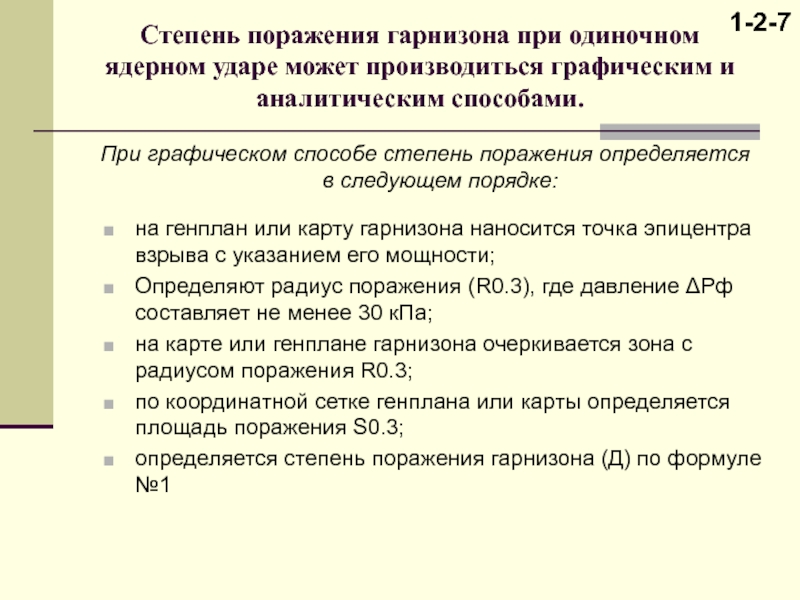

и аналитическим способами.

на генплан или карту гарнизона наносится точка эпицентра

взрыва с указанием его мощности;
Определяют радиус поражения (R0.3), где давление Рф составляет не менее 30 кПа;
на карте или генплане гарнизона очеркивается зона с радиусом поражения R0.3;
по координатной сетке генплана или карты определяется площадь поражения S0.3;
определяется степень поражения гарнизона (Д) по формуле №1

При графическом способе степень поражения определяет­ся в следующем порядке:

1-2-7

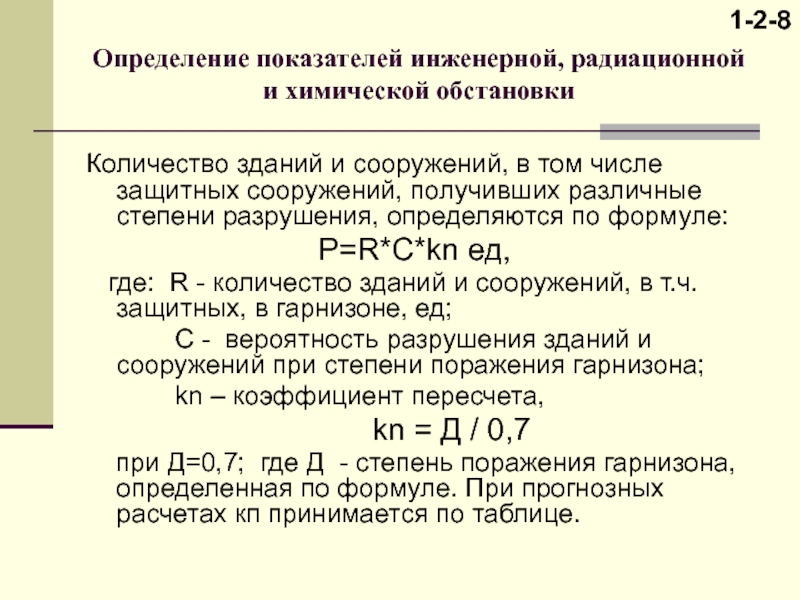

в том числе защитных со­оружений, получивших различные степени разрушения, определяются

по формуле:
Р=R*C*kn ед,
где: R - количество зданий и сооружений, в т.ч. защитных, в гарнизоне, ед;
С - вероятность разрушения зданий и сооружений при степени поражения гарнизона;
kn – коэффициент пересчета,
kn = Д / 0,7
при Д=0,7; где Д - степень поражения гарнизона, определенная по формуле. При прогнозных расчетах кп принимается по таблице.

1-2-8

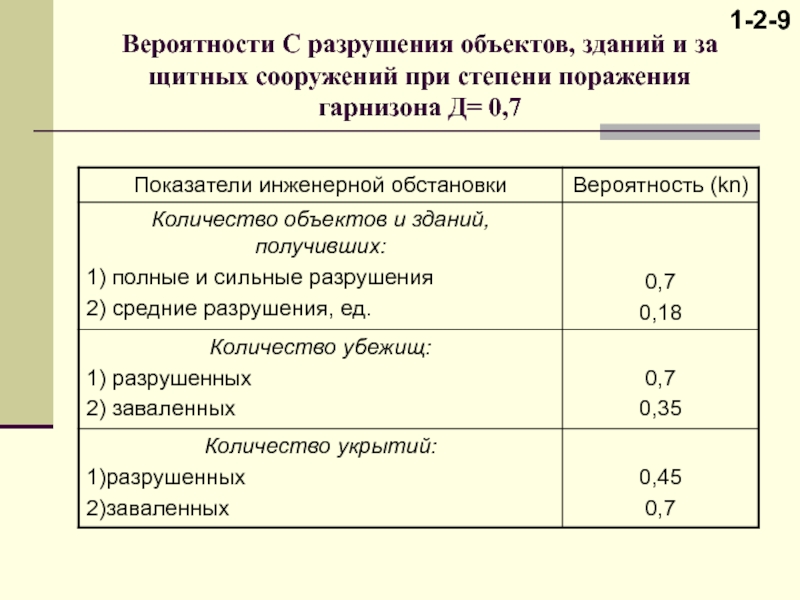

поражения гарнизона Д= 0,7
1-2-9

(С), при степени поражения города Д=0,7, численно равна степени поражения

гарнизона;
при Д>0,7 количество объектов и зданий, получивших средние рушения, равно разности между общим числом объектов и количеством объектов, получивших сильную и полную степени разрушения
количество объектов и зданий, получивших сильную и полную степени разрушения, распределяются в соотношении:
40% - полные разрушения;
60% - сильные разрушения.

Подача воздуха требуется примерно в 15% заваленных убежищ и в 15% заваленных укрытий.

Количество участков, требующих укрепления (обрушения) поврежденных или разрушенных конструкций зданий, принимается равным числу зданий, получивших сильные разрушения.

1-2-10

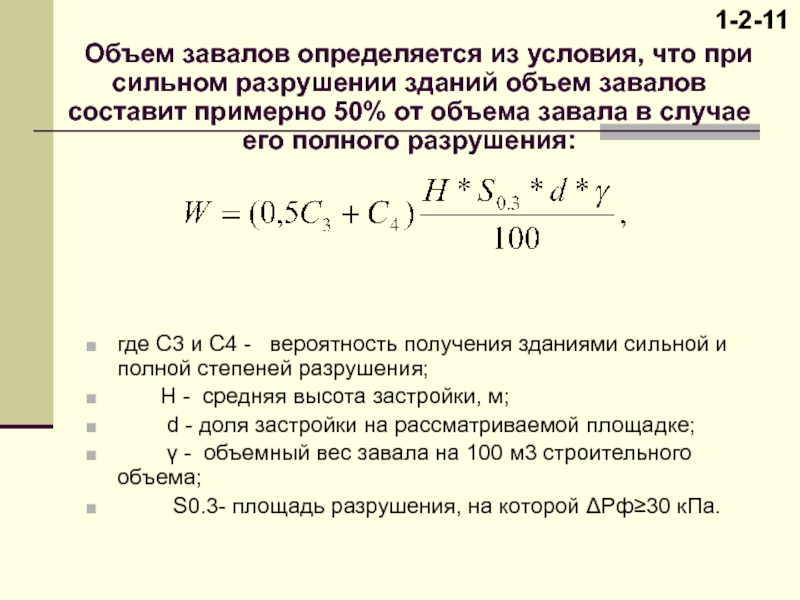

и полной степе­ней разрушения;
Н - средняя

высота застройки, м;
d - доля застройки на рассматриваемой площадке;
 - объемный вес завала на 100 м3 строительного объема;
S0.3- площадь разрушения, на которой Рф30 кПа.

Объем завалов определяется из условия, что при сильном разрушении зданий объем завалов составит примерно 50% от объема завала в случае его полного разрушения:

1-2-11

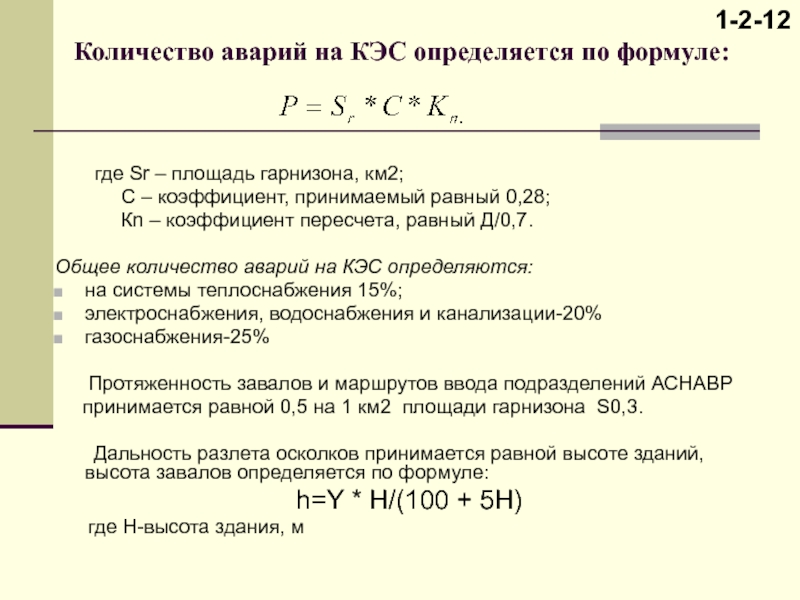

гарнизона, км2;
С – коэффициент,

принимаемый равный 0,28;
Кn – коэффициент пересчета, равный Д/0,7.

Общее количество аварий на КЭС определяются:
на системы теплоснабжения 15%;
электроснабжения, водоснабжения и канализации-20%
газоснабжения-25%

Протяженность завалов и маршрутов ввода подразделений АСНАВР
принимается равной 0,5 на 1 км2 площади гарнизона S0,3.

Дальность разлета осколков принимается равной высоте зданий, высота завалов определяется по формуле:
h=Y * H/(100 + 5H)
где H-высота здания, м

1-2-12

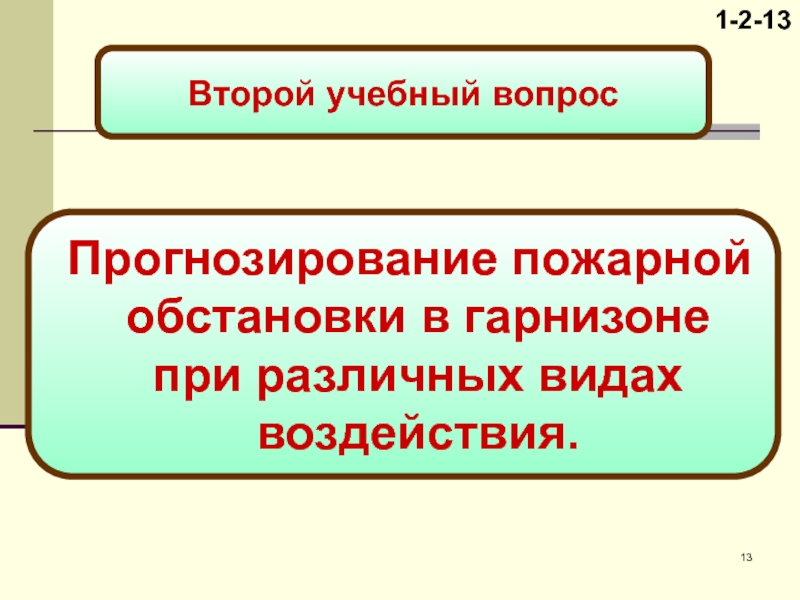

видах воздействия.
1-2-13

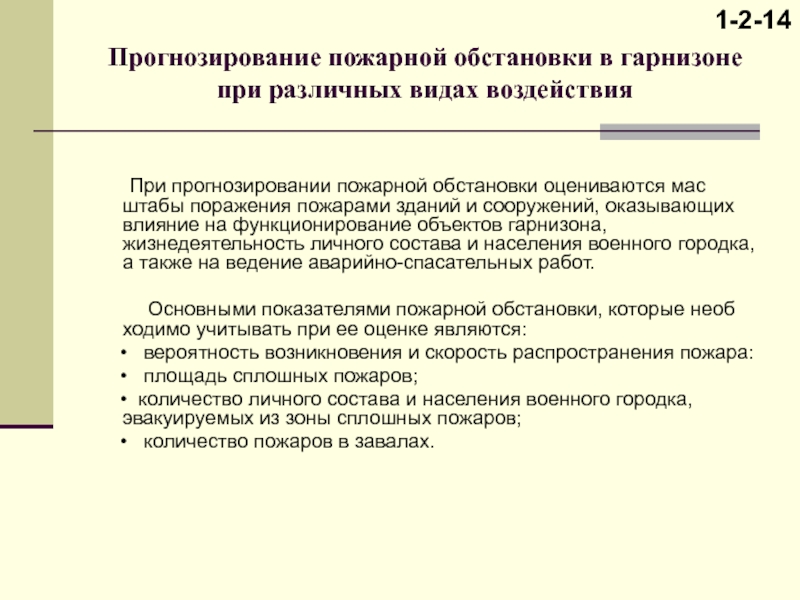

При прогнозировании пожарной обстановки оцениваются мас­штабы поражения

пожарами зданий и сооружений, оказывающих влияние на функционирование объектов гарнизона, жизнедеятельность личного со­става и населения военного городка, а также на ведение аварийно-спасательных работ.

Основными показателями пожарной обстановки, которые необ­ходимо учитывать при ее оценке являются:
• вероятность возникновения и скорость распространения пожара:
• площадь сплошных пожаров;
• количество личного состава и населения военного городка, эвакуируемых из зоны сплошных пожаров;
• количество пожаров в завалах.

1-2-14

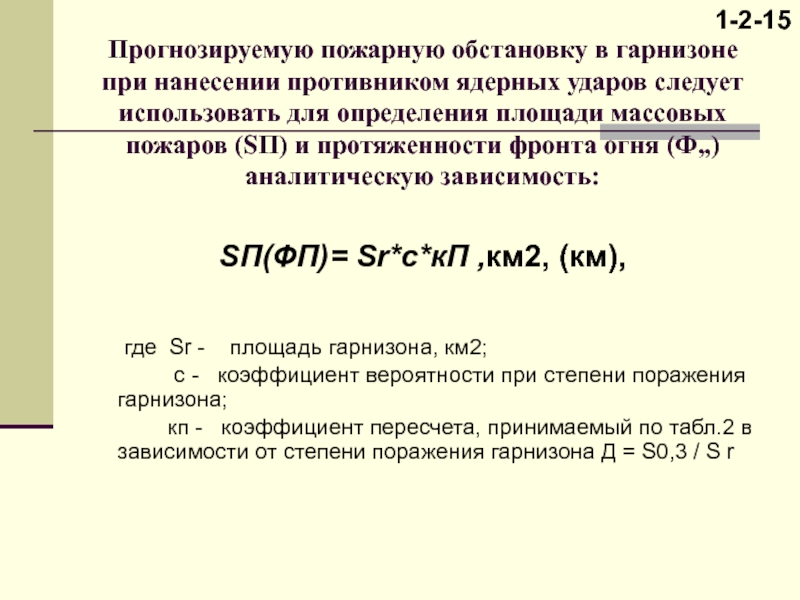

следует использовать для определения площади массовых пожаров (SП) и протяженности

фронта огня (Ф„) аналитическую зависимость:

SП(ФП)= Sr*с*кП ,км2, (км),


где Sr - площадь гарнизона, км2;

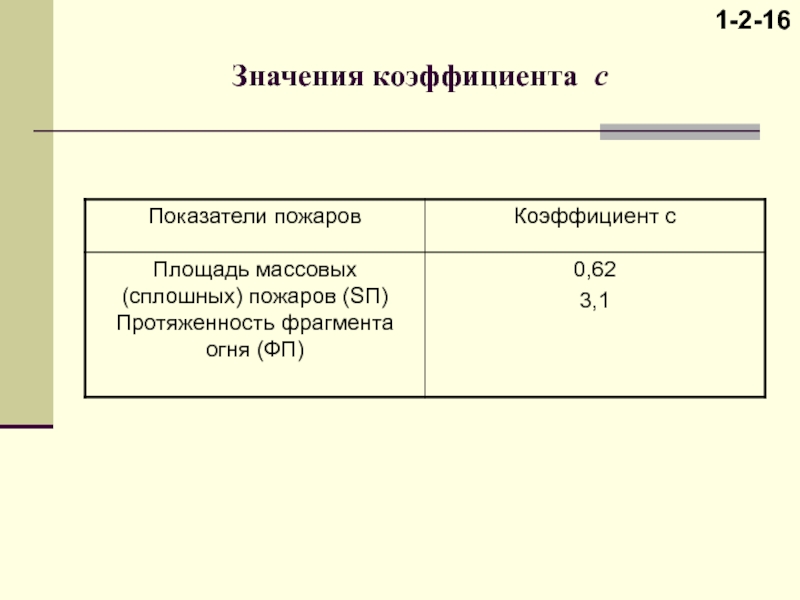

с - коэффициент вероятности при степени поражения гарнизона;
кп - коэффициент пересчета, принимаемый по табл.2 в зависимости от степени поражения гарнизона Д = S0,3 / S r

1-2-15

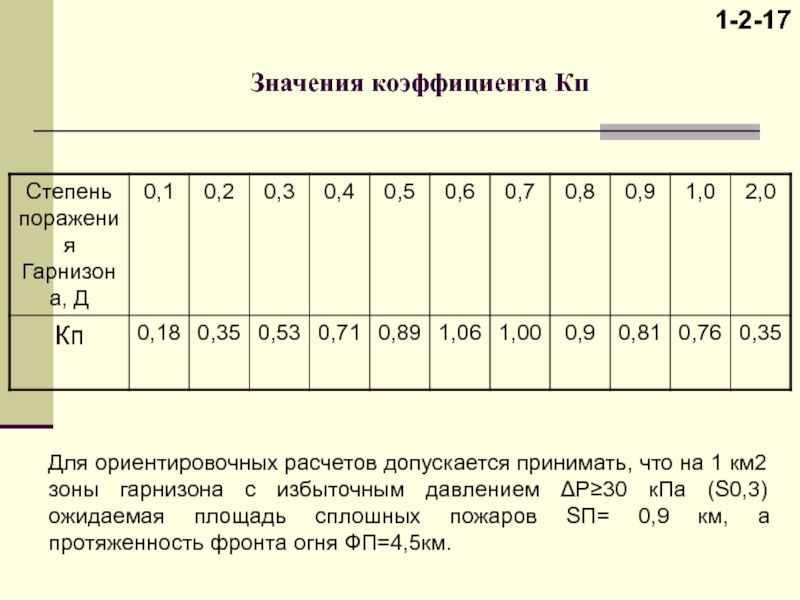

1 км2 зоны гарнизона с избыточным давлением Р30 кПа (S0,3)

ожидаемая площадь сплошных пожаров SП= 0,9 км, а протяженность фронта огня ФП=4,5км.

1-2-17

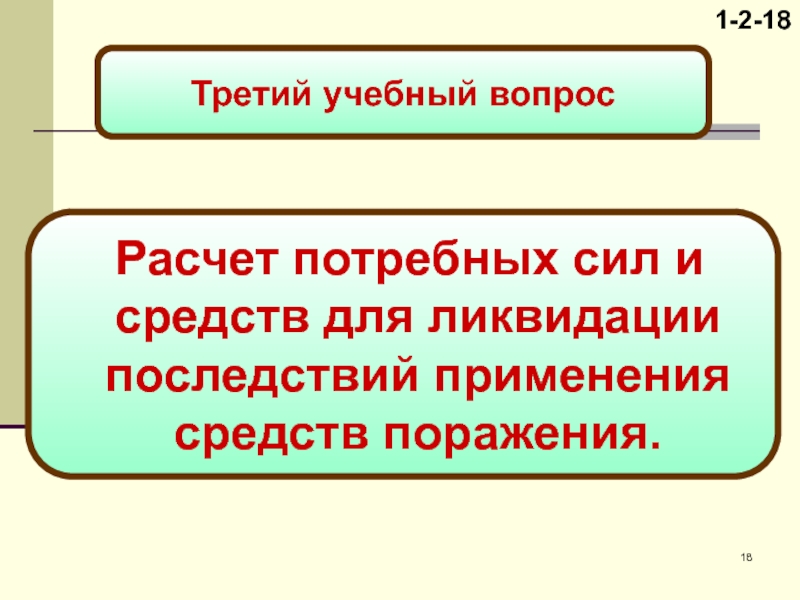

последствий применения средств поражения.
1-2-18

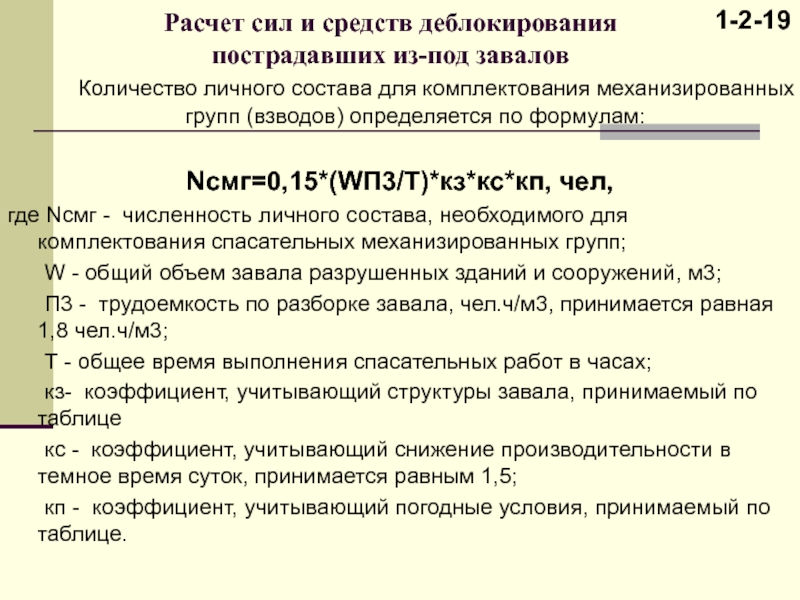

Количество личного состава для комплектования механизированных групп (взводов)

определяется по формулам:

Nсмг=0,15*(WП3/T)*кз*кс*кп, чел,
где Nсмг - численность личного состава, необходимого для комплектования спасательных механизированных групп;
W - общий объем завала разрушенных зданий и сооружений, м3;
П3 - трудоемкость по разборке завала, чел.ч/м3, принимается равная 1,8 чел.ч/м3;
Т - общее время выполнения спасательных работ в часах;

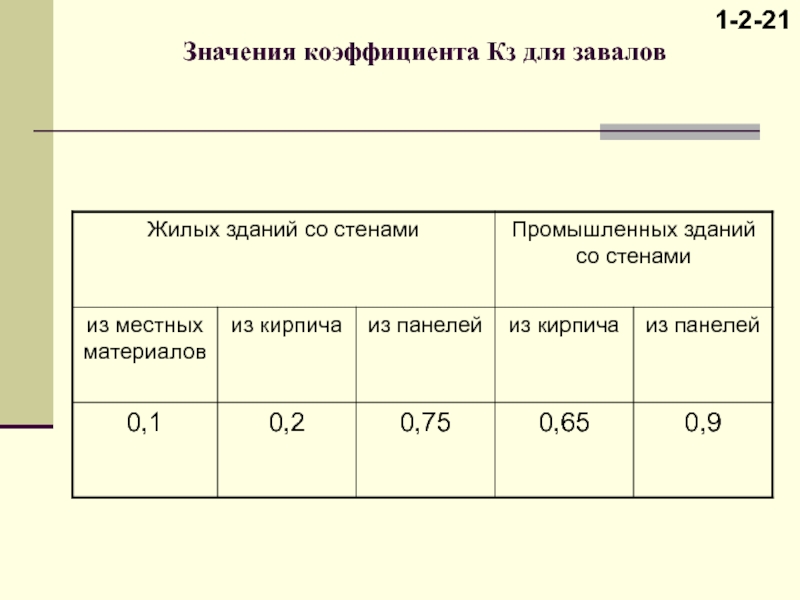

кз- коэффициент, учитывающий структуры завала, принимаемый по таблице
кс - коэффициент, учитывающий снижение производительности в темное время суток, принимается равным 1,5;

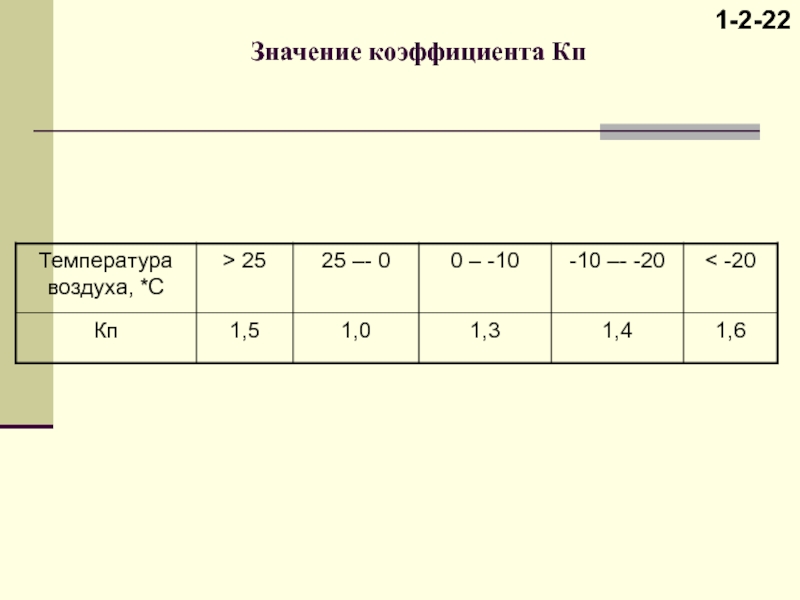

кп - коэффициент, учитывающий погодные условия, принимаемый по таблице.

1-2-19

вид:

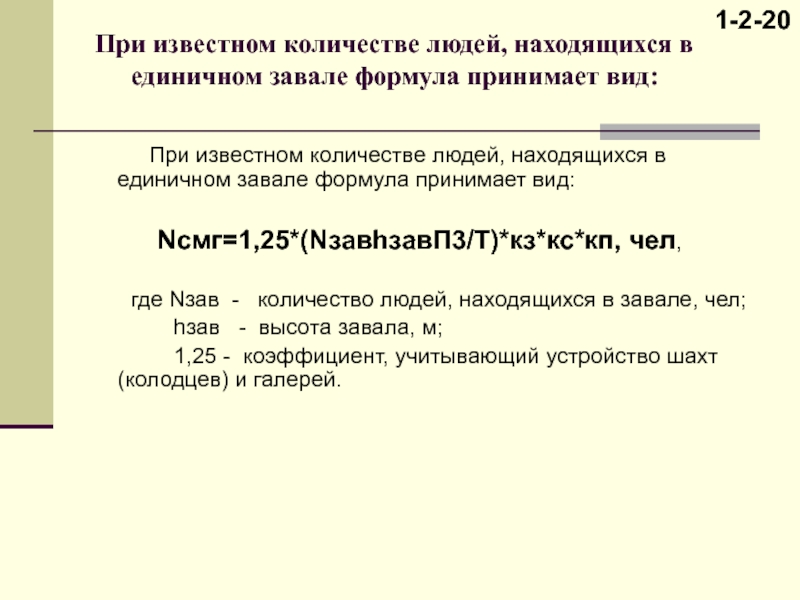

При известном количестве людей, находящихся

в единичном завале формула принимает вид:

Nсмг=1,25*(NзавhзавП3/T)*кз*кс*кп, чел,

где Nзав - количество людей, находящихся в завале, чел;
hзав - высота завала, м;
1,25 - коэффициент, учитывающий устройство шахт (колодцев) и галерей.

1-2-20

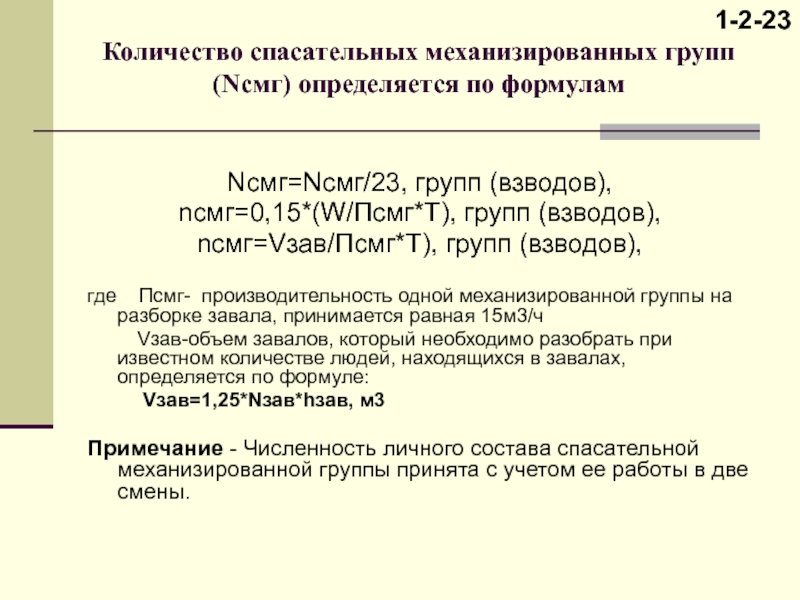

nсмг=0,15*(W/Псмг*T), групп (взводов),
nсмг=Vзав/Псмг*T), групп (взводов),

где Псмг-

производительность одной механизированной группы на разборке завала, принимается равная 15м3/ч
Vзав-объем завалов, который необходимо разобрать при известном количестве людей, находящихся в завалах, определяется по формуле:
Vзав=1,25*Nзав*hзав, м3

Примечание - Численность личного состава спасательной механизиро­ванной группы принята с учетом ее работы в две смены.

1-2-23

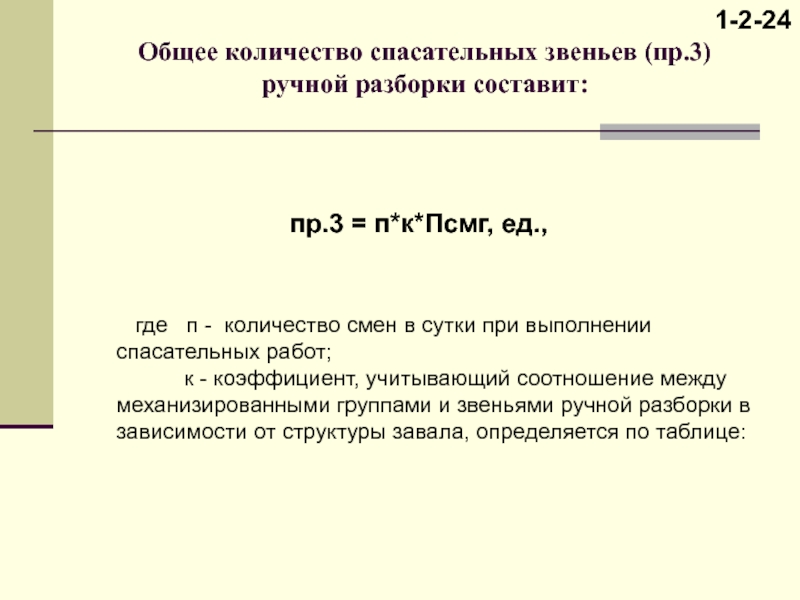

ед.,


где п -

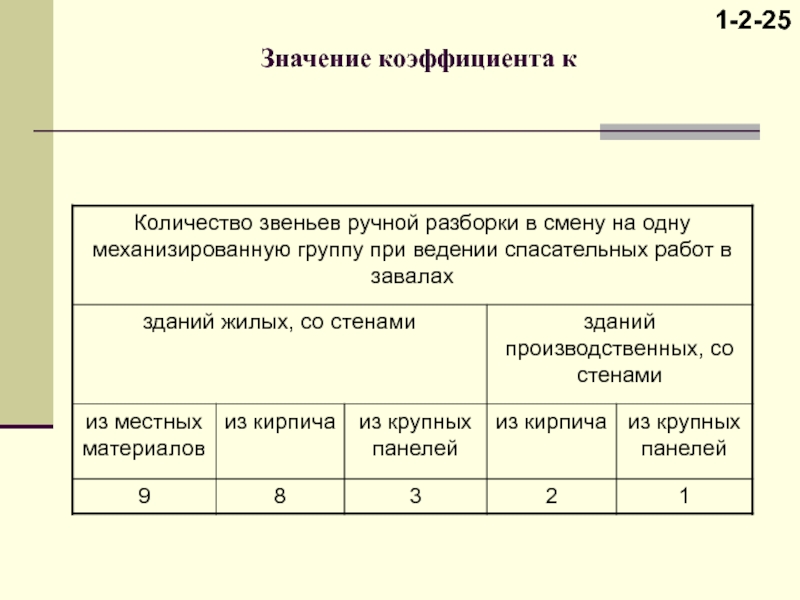

количество смен в сутки при выполнении спасательных работ; к - коэффициент, учитывающий соотношение между механизированными группами и звеньями ручной разборки в зависимости от структуры завала, определяется по таблице:

1-2-24

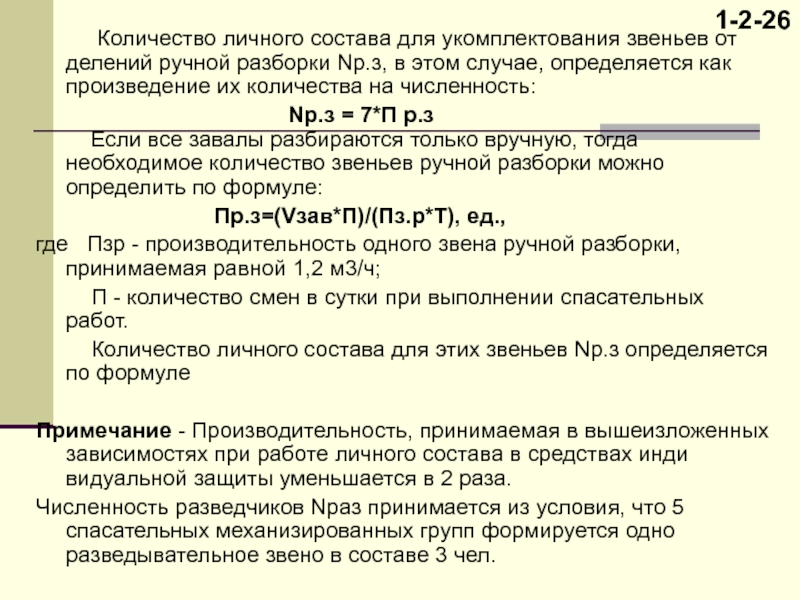

звеньев от­делений ручной разборки Nр.з, в этом случае, определяется как

произведение их количества на численность:
Nр.з = 7*П р.з Если все завалы разбираются только вручную, тогда необходимое количество звеньев ручной разборки можно определить по формуле:
Пр.з=(Vзав*П)/(Пз.р*T), ед.,
где Пзр - производительность одного звена ручной разборки, принимае­мая равной 1,2 м3/ч;
П - количество смен в сутки при выполнении спасательных работ.
Количество личного состава для этих звеньев Nр.з определяется по формуле

Примечание - Производительность, принимаемая в вышеизложенных за­висимостях при работе личного состава в средствах инди­видуальной защиты уменьшается в 2 раза.
Численность разведчиков Nраз принимается из условия, что 5 спасательных механизированных групп формируется одно разведыва­тельное звено в составе 3 чел.

1-2-26

где кззс - количество заваленных

защитных сооружений, шт.;
Пзс - трудоемкость вскрытия одного защитного сооружения, маш.ч./соор., принимается при высоте завала 2 м равной 0,8 маш.ч./соор., 3 м -1,5 маш.ч./соор., 4м- 2,5 маш.ч/соор., 5м-3,2маш.ч/соор., 6м-4,0 маш.ч./соор.;
Т- общее время вскрытия всех защитных сооружении, равное вре­мени возможного пребывания людей в защитных сооружениях, т.е. Т=48 часов.
Примечание - Потребность в личном составе для формирования этих рас­четов определяется исходя из количества смен в сутки при выполнении работ.
Состав расчета включает 1 бульдозер (экскаватор) и 3 приданных спасателя со средствами пожаротушения, а также с ручным и механизиро­ванным инструментом.

1-2-27
