Слайд 1Тема2.
МОДЕЛЬ OSI ТА ІНКАПСУЛЯЦІЯ ДАНИХ

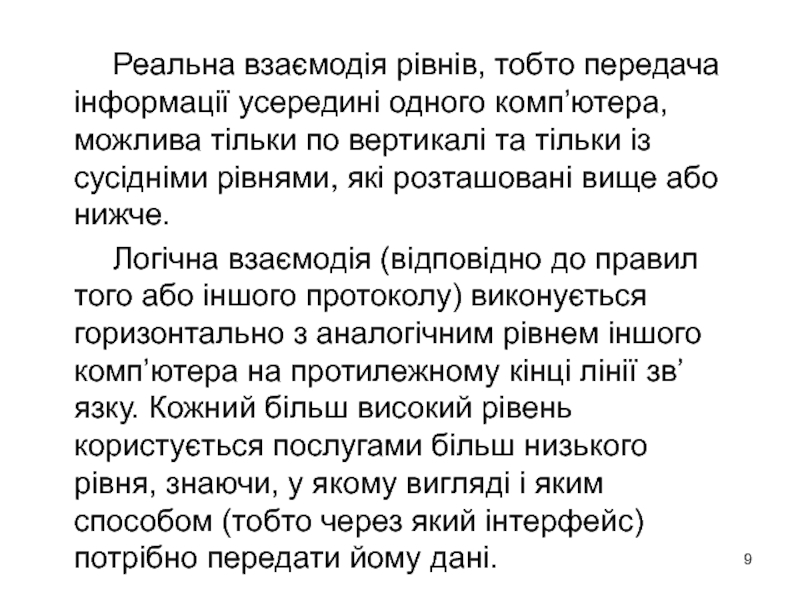

Слайд 11Рівень 0.
Він не визначений у загальній схемі, але досить
важливий для розуміння. Тут представлені посередники, якими власне і відбувається
передача сигналів: кабелі різних типів, радіосигнали, ІЧ- сигнали і т.д.
На цьому рівні нічого не описується, рівень 0 надає фізичному рівню1 тільки середовище передачі.
Слайд 12Рівень 1 – Фізичний (Physical).
Тут здійснюється передача неструктурованого потоку
бітів, отриманих від канального рівня 2, по фізичному середовищу, наприклад,
у вигляді електричних або світлових сигналів.
При прийомі/отриманні з лінії зв’язку дані декодуються та передаються для подальшої обробки канальному рівню. Фізичний рівень відповідає за підтримку зв’язку (link.
На цьому рівні регламентуються напруги, частоти, довжини хвиль, типи конекторів, число й функціональність контактів, схеми кодування сигналів тощо.
Слайд 13Рівень 2 – Канальний (Data Link).
Забезпечує безпомилкову передачу даних,
отриманих від мережевого рівня 3, через фізичний рівень 1, який
сам по собі відсутності помилок не гарантує та може видозмінювати дані.
Інформація на цьому рівні розміщується в кадрах (frames), де на початку (у заголовку кадру) розміщується адреса одержувача та відправника, а також керуюча інформація, а наприкінці – контрольна сума, яка дозволяє виявити виникаючі при передачі помилки (рис. 2.2).
Слайд 14Рівень 2 – Канальний (Data Link).
Забезпечує безпомилкову передачу даних,
отриманих від мережевого рівня 3, через фізичний рівень 1, який
сам по собі відсутності помилок не гарантує та може видозмінювати дані.
Інформація на цьому рівні розміщується в кадрах (frames), де на початку (у заголовку кадру) розміщується адреса одержувача та відправника, а також керуюча інформація, а наприкінці – контрольна сума, яка дозволяє виявити виникаючі при передачі помилки (рис. 2.2).
Слайд 16Рівень MAC (Media Access Control) забезпечує спільний доступ мережевих адаптерів
до фізичного рівня, визначення меж кадрів, розпізнавання адрес призначення кадрів
(ці адреси часто називають фізичними, або MAC-адресами).
Слайд 17Рівень 3 – Мережевий (Network).
Цей рівень забезпечує доставку даних між
двома вузлами в мережі. Повідомлення мережевого рівня називають пакетами (packets).
Головна задача мережевого рівня – це пошук маршруту від одного комп’ютера до іншого і передача пакета цим маршрутом. Пакет узагальнено складається із заголовка і поля даних.

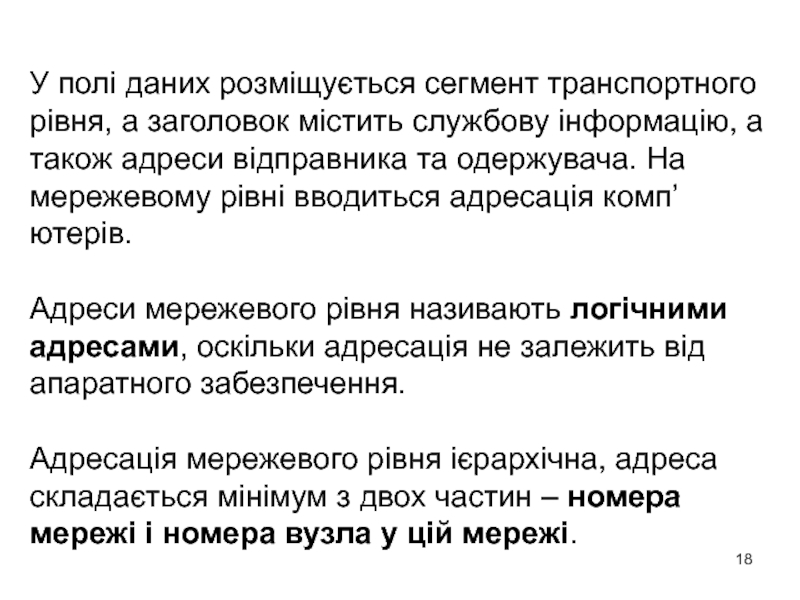

Слайд 18У полі даних розміщується сегмент транспортного рівня, а заголовок містить
службову інформацію, а також адреси відправника та одержувача. На мережевому
рівні вводиться адресація комп’ютерів.
Адреси мережевого рівня називають логічними адресами, оскільки адресація не залежить від апаратного забезпечення.
Адресація мережевого рівня ієрархічна, адреса складається мінімум з двох частин – номера мережі і номера вузла у цій мережі.
Слайд 19Передача даних між мережами здійснюється за допомогою спеціальних пристроїв, які
називаються маршрутизаторами.
Основні задачі маршрутизатора – визначення маршруту і комутація
пакета.
Задача вибору маршруту називається маршрутизацією.
Слайд 20Рівень 4 – Транспортний (Transport).
Цей рівень пов’язує більш високі рівні,
які сильно залежать від додатків, з нижніми рівнями, які більше
прив’язані до ліній зв’язку. На транспортному рівні відбувається розбиття потоку даних на сегменти при відправленні даних або збирання вихідного потоку даних із сегментів при прийманні.
Сегментом називається блок даних транспортного рівня.
Транспортний рівень призначений для доставки даних без помилок, втрат і дублювання в тій послідовності, у якій вони були передані. Він забезпечує передачу даних між двома додатками з необхідним рівнем надійності.
Слайд 21Протоколи транспортного рівня, які гарантують надійну доставку даних, встановлюють перед
обміном даними віртуальне з’єднання та у випадку втрати або пошкодження
сегментів повторно їх відправляють (наприклад, TCP).

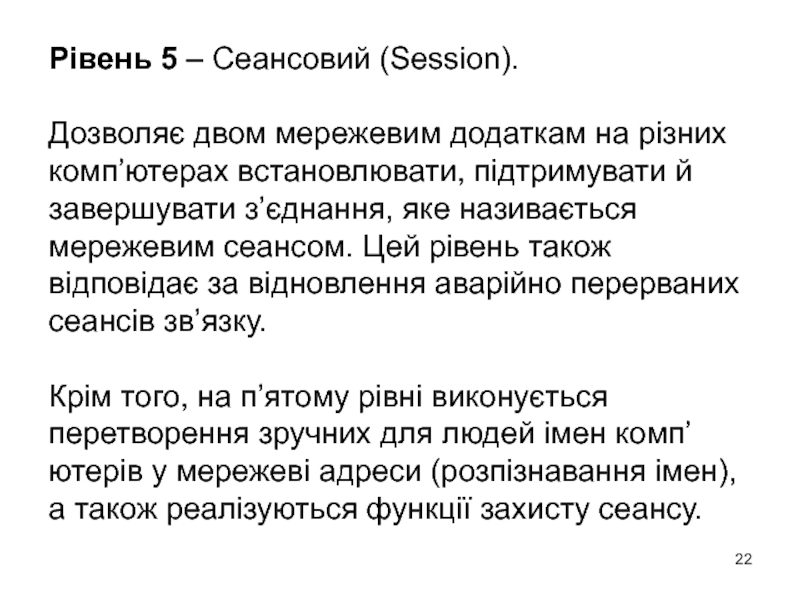

Слайд 22Рівень 5 – Сеансовий (Session).
Дозволяє двом мережевим додаткам на
різних комп’ютерах встановлювати, підтримувати й завершувати з’єднання, яке називається мережевим
сеансом. Цей рівень також відповідає за відновлення аварійно перерваних сеансів зв’язку.
Крім того, на п’ятому рівні виконується перетворення зручних для людей імен комп’ютерів у мережеві адреси (розпізнавання імен), а також реалізуються функції захисту сеансу.

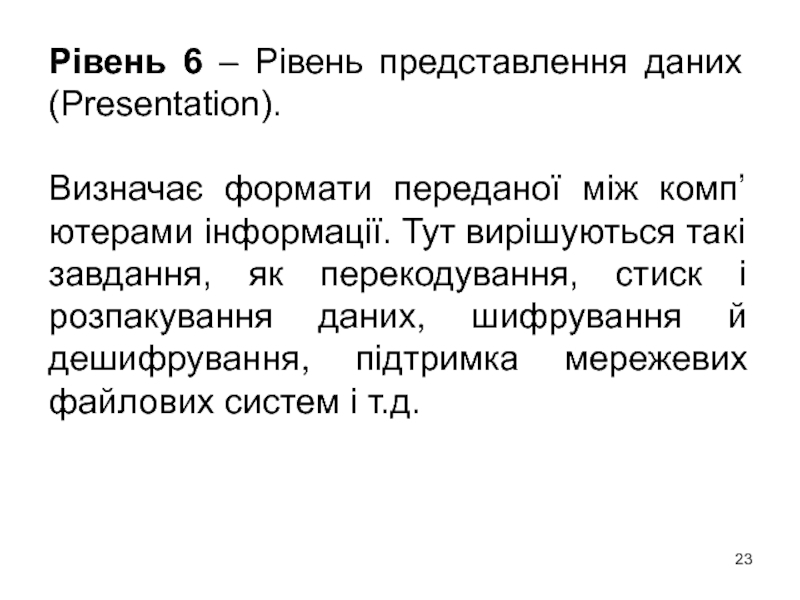

Слайд 23Рівень 6 – Рівень представлення даних (Presentation).
Визначає формати переданої
між комп’ютерами інформації. Тут вирішуються такі завдання, як перекодування, стиск
і розпакування даних, шифрування й дешифрування, підтримка мережевих файлових систем і т.д.
Слайд 24Рівень 7 – Прикладний, або Рівень додатків (Application).
Забезпечує інтерфейс
взаємодії програм, які працюють на комп’ютерах у мережі. Саме за
допомогою цих програм користувач одержує доступ до таких мережевих послуг, як обмін файлами, передача електронної пошти, віддалений термінальний доступ і т.д.

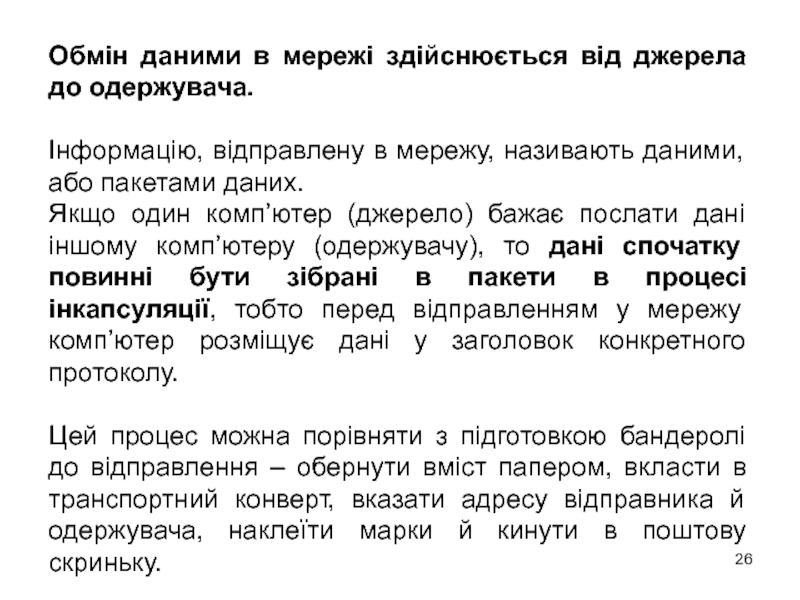

Слайд 26Обмін даними в мережі здійснюється від джерела до одержувача.
Інформацію,
відправлену в мережу, називають даними, або пакетами даних.
Якщо один
комп’ютер (джерело) бажає послати дані іншому комп’ютеру (одержувачу), то дані спочатку повинні бути зібрані в пакети в процесі інкапсуляції, тобто перед відправленням у мережу комп’ютер розміщує дані у заголовок конкретного протоколу.
Цей процес можна порівняти з підготовкою бандеролі до відправлення – обернути вміст папером, вкласти в транспортний конверт, вказати адресу відправника й одержувача, наклеїти марки й кинути в поштову скриньку.
Слайд 27Рис. 2.2.7. Перетворення кадру в послідовність нулів і одиниць
Слайд 28Обмін даними в мережі здійснюється від джерела до одержувача.
Інформацію,
відправлену в мережу, називають даними, або пакетами даних.
Якщо один
комп’ютер (джерело) бажає послати дані іншому комп’ютеру (одержувачу), то дані спочатку повинні бути зібрані в пакети в процесі інкапсуляції, тобто перед відправленням у мережу комп’ютер розміщує дані у заголовок конкретного протоколу.
Цей процес можна порівняти з підготовкою бандеролі до відправлення – обернути вміст папером, вкласти в транспортний конверт, вказати адресу відправника й одержувача, наклеїти марки й кинути в поштову скриньку.
Слайд 29Рис. 2.8. Додавання нових заголовків та трейлерів

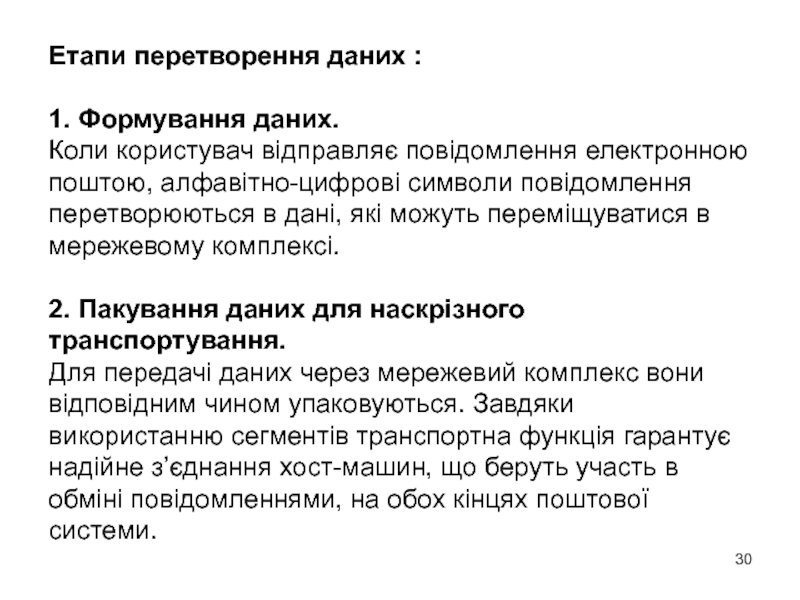

Слайд 30Етапи перетворення даних :
1. Формування даних.
Коли користувач відправляє повідомлення
електронною поштою, алфавітно-цифрові символи повідомлення перетворюються в дані, які можуть
переміщуватися в мережевому комплексі.
2. Пакування даних для наскрізного транспортування.
Для передачі даних через мережевий комплекс вони відповідним чином упаковуються. Завдяки використанню сегментів транспортна функція гарантує надійне з’єднання хост-машин, що беруть участь в обміні повідомленнями, на обох кінцях поштової системи.
Слайд 313. Додавання мережевої адреси в заголовок (IP-адреси).
Дані розміщуються в
пакеті або дейтаграмі, яка містить мережевий заголовок з логічними адресами
відправника й одержувача. Ці адреси допомагають мережевим пристроям передавати пакети через мережу обраним шляхом.
4. Додавання локальної адреси в канальний заголовок (MAC-адреси).
Кожен мережевий пристрій повинен помістити пакети в кадр. Кадри дозволяють взаємодіяти з найближчим, безпосередньо підключеним, мережевим пристроєм у каналі. Кожен пристрій, який перебуває на шляху руху даних мережею, вимагає формування кадрів для з’єднання з наступним пристроєм.
