ЗАНЯТИЕ 1. Основные правила ведения рабочей карты и

составления боевых графических документов.

документов, составляемых в подразделениях, их назначение, правила составления и оформления;
условные

тактические знаки, сокращенные обозначения, надписи на картах.

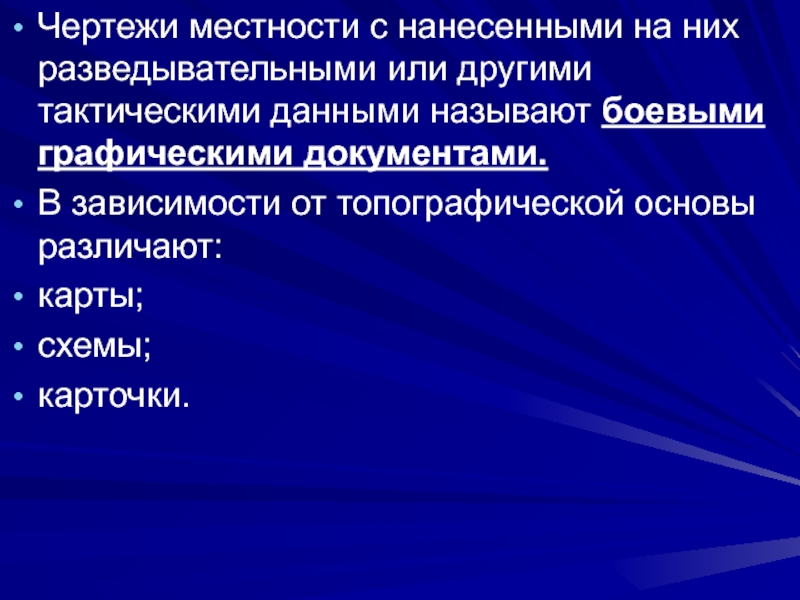

данными называют боевыми графическими документами.
В зависимости от топографической основы

различают:
карты;
схемы;
карточки.

местности, составленное обычно по карте или аэроснимкам. В случае необходимости

такие схемы уточняют или дополняют на местности. На схемах отображают только те местные предметы и формы рельефа, которые необходимы с точки зрения предназначения документа и правильного восприятия помещенных на нем разведывательных и других сведений.

в поле с одной-двух точек стояния без точного соблюдения масштаба.

Расстояния на чертеже откладывают на глаз, добиваясь правильного взаимного расположения объектов на местности.

масштабе карты, т.е. размеры которых на карте соответствуют их размерам

на местности (положение или районы сосредоточения войск, артиллерийский дивизион на ОП и т.д.).

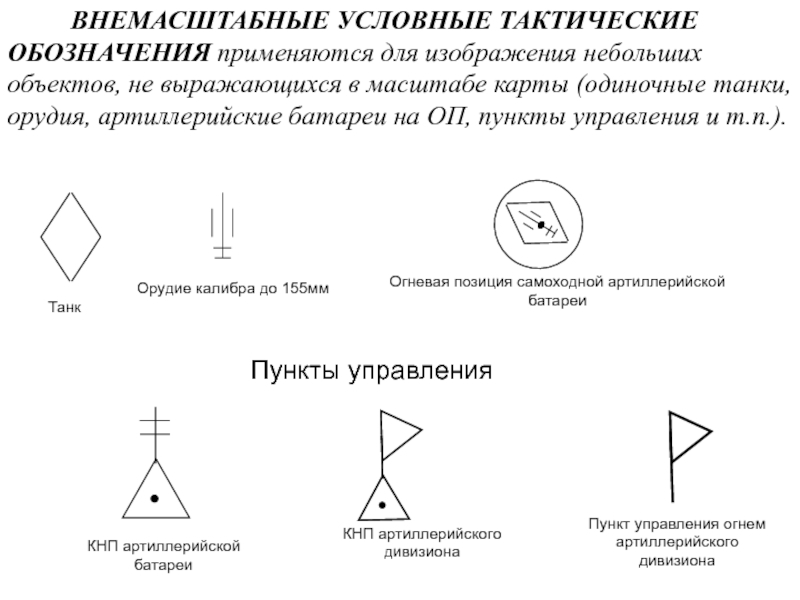

выражающихся в масштабе карты (одиночные танки, орудия, артиллерийские батареи на

ОП, пункты управления и т.п.).

Пункты управления

основу можно брать следующие
ориентировочные размеры высоты строчных букв (в

мм):

Наименования батальонов и дивизионов обозначаются сокращенно:
1/2 мсп вместо 1 мсб 2 мсп, 1/10 ап вместо 1 адн 10 ап.
Сокращенные наименования войск противника производится по тем же правилам, что и для наших войск, но в строгом соответствии с принятыми у противника наименованиями ( 3 мпр, 4 мпб, 16 мпбр).

мсп, мсб, мср, взвод,

отделение мсв, мсо
Танковый полк, батальон, рота, взвод тп, тб, тр, тв
Гранатометный взвод, отделение гв, го
Пулеметная рота, взвод, отделение пулр, пулв, пуло
Артиллерийские части и подразделения
Артиллерийский полк, дивизион, ап, адн, абатр
батарея
Самоходно-артиллерийский дивизион, батарея садн, сабатр
Противотанковый артиллерийский птадн, птабатр, дивизион, батарея, взвод птав
Противотанковый взвод, отделение птв, пто
Реактивный артиллерийский дивизион, реадн, ребатр батарея
Батарея противотанковых управляемых батр ПТУР
ракет (ракетных комплексов) (ПТРК)
Минометная батарея, взвод минбатр, минв
Взвод управления ву
* Полный перечень приведен в БУ СВ ч.2

на удалении от него примерно на 2/3 глубины боевого порядка

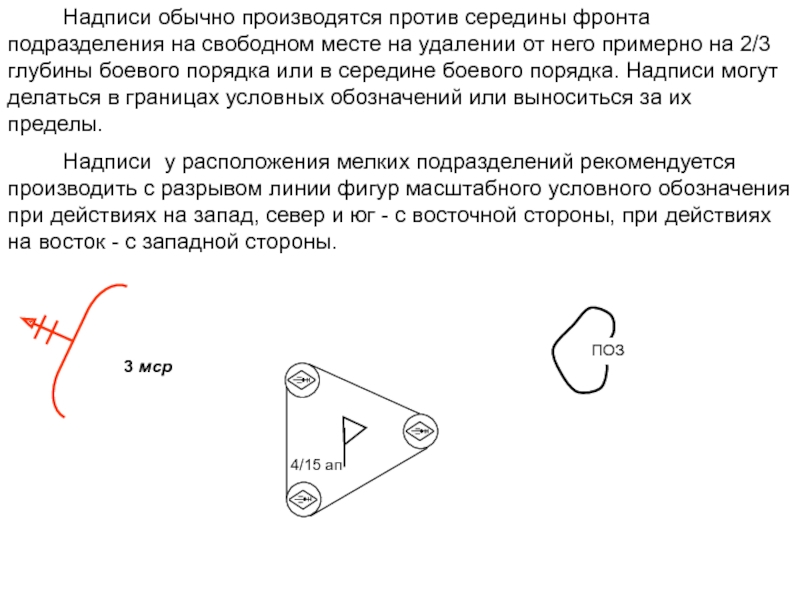

или в середине боевого порядка. Надписи могут делаться в границах условных обозначений или выноситься за их пределы.
Надписи у расположения мелких подразделений рекомендуется производить с разрывом линии фигур масштабного условного обозначения при действиях на запад, север и юг - с восточной стороны, при действиях на восток - с западной стороны.

подразделений, их пункты управления, разграничительные линии, авиационные, тыловые части, подразделения

и учреждения.

инженерных, химических, радиотехнических подразделений, подразделений связи, тыловые учреждения этих войск,

подписи, относящиеся к своим войскам, а также источники и время получения данных о противнике.

том числе его инженерные сооружения, заграждения и т.п., а также

подписи и цифровые обозначения, относящиеся к нему. При этом применяются те же условные обозначения, что и для наших войск.

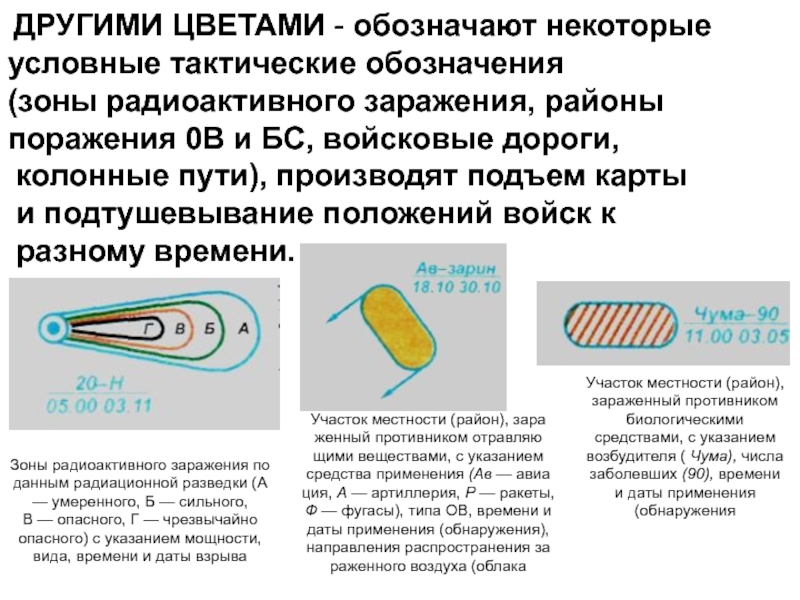

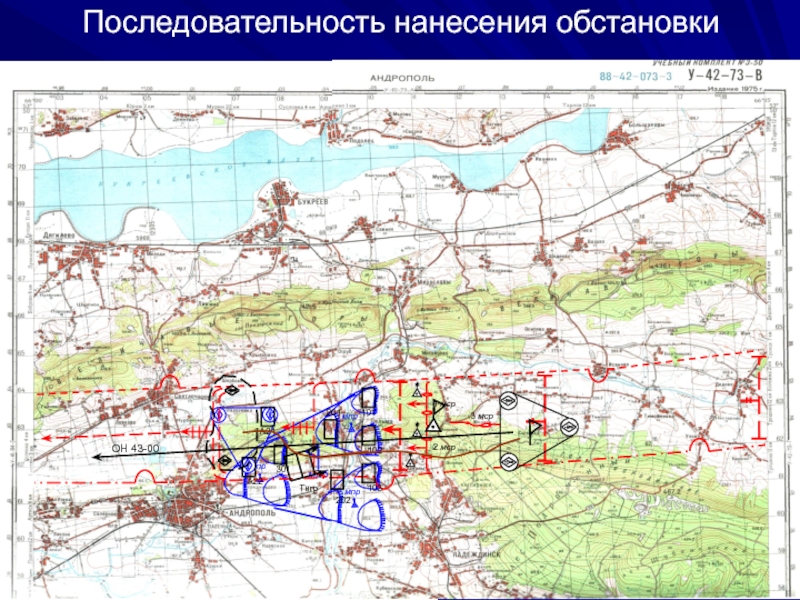

районы
поражения 0В и БС, войсковые дороги,
колонные пути), производят

подъем карты
и подтушевывание положений войск к
разному времени.

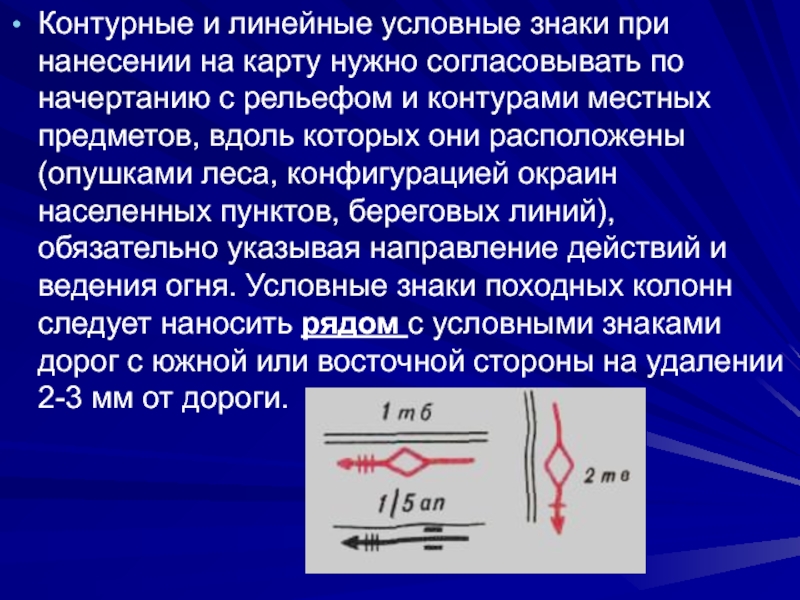

согласовывать по начертанию с рельефом и контурами местных предметов, вдоль

которых они расположены (опушками леса, конфигурацией окраин населенных пунктов, береговых линий), обязательно указывая направление действий и ведения огня. Условные знаки походных колонн следует наносить рядом с условными знаками дорог с южной или восточной стороны на удалении 2-3 мм от дороги.

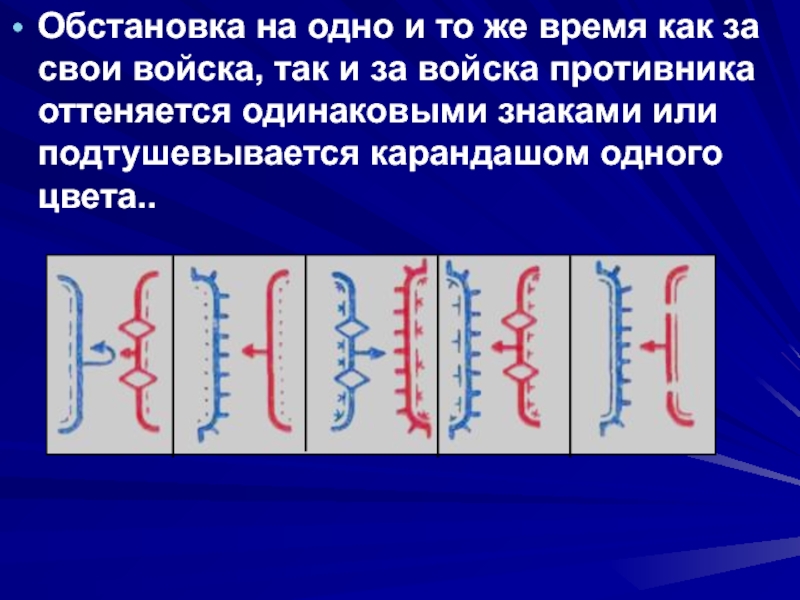

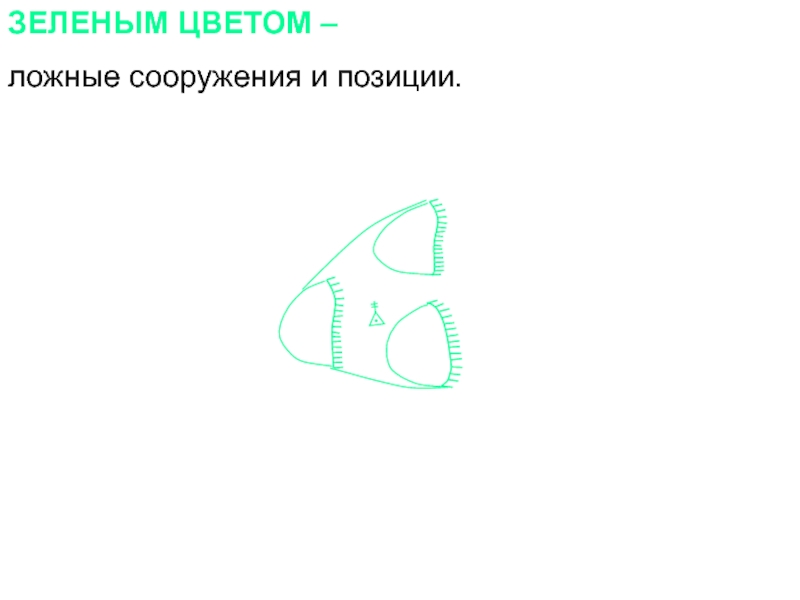

войска, так и за войска противника оттеняется одинаковыми знаками или

подтушевывается карандашом одного цвета..

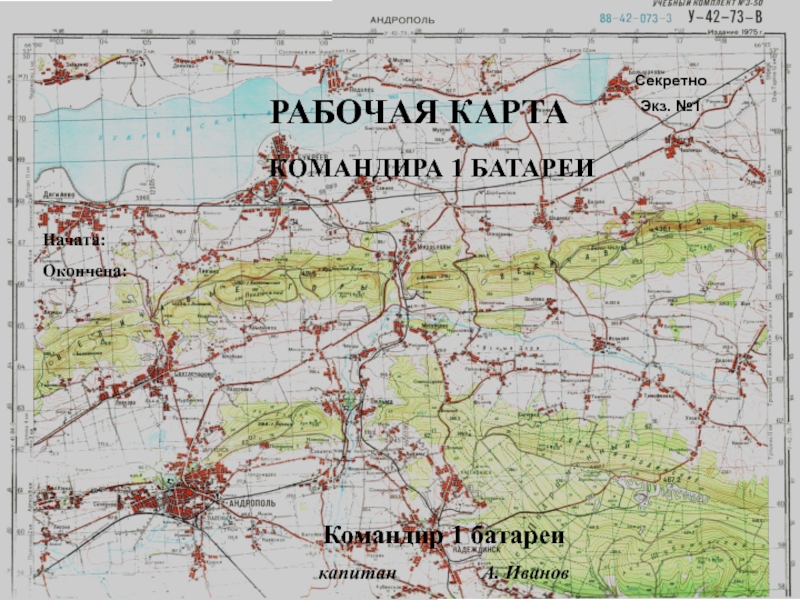

ОПОВЕЩЕНИЯ

А. Иванов

Начата:
Окончена:

188-197.
Боевой устав артиллерии ч. 2, ст. 54, приложение 3.
