Презентация на тему AutoCad

Презентация на тему Презентация на тему AutoCad из раздела Разное. Доклад-презентацию можно скачать по ссылке внизу страницы. Эта презентация для класса содержит 44 слайдов. Для просмотра воспользуйтесь удобным проигрывателем, если материал оказался полезным для Вас - поделитесь им с друзьями с помощью социальных кнопок и добавьте наш сайт презентаций TheSlide.ru в закладки!

Слайды и текст этой презентации

Слайд 1
ПРЕДСТАВЛЯЕТ
Текст слайда:

ПРЕДСТАВЛЯЕТ


Слайд 2
ПРЕДСТАВЛЯЕТ
Текст слайда:

ПРЕДСТАВЛЯЕТ


Слайд 3
AutoCAD Land Development Desktop представляет собой AutoCAD Map Release 3, дополненный широким набором средств и функций
Текст слайда:

AutoCAD Land Development Desktop представляет собой AutoCAD Map Release 3, дополненный широким набором средств и функций для работы с землей, включающим создание и пометку точек съемки, определение и редактирование площадок и осевых линий дорог, создание цифровых моделей местности и горизонталей, расчет объемов земляных масс. AutoCAD Land Development Desktop позволяет организовать совместную работу над проектом различных специалистов, предоставляя им соответствующий набор инструментальных средств и свободный доступ к данным друг друга.
Предназначен для специалистов в области
гражданского строительства, геодезии и земельного проектирования.

ПРЕДСТАВЛЯЕТ


Слайд 4
ПРЕДСТАВЛЯЕТИнтерфейс программированияAutodeskCivilDesignпроектиро-вание дорог и площадок, гидрологияAutodeskSurveyгеодезия и картографияДополнительные модулиДругие дополнительные модули от  Autodesk и/или партнеровAutoCAD Land
Текст слайда:

ПРЕДСТАВЛЯЕТ

Интерфейс программирования

Autodesk
Civil
Design
проектиро-вание дорог и площадок,
гидрология

Autodesk
Survey

геодезия и
картография


Дополнительные модули


Другие дополнительные модули от Autodesk и/или партнеров

AutoCAD Land Development Desktop Специально разработан для геодезистов, инженеров граждаского
строительства и специалистов земельного проектирования.
Является глобальной платформой для разработки приложений

AutoCAD Map 3.0


Слайд 5
ПРЕДСТАВЛЯЕТAutoCADMap®  R3.0
Текст слайда:

ПРЕДСТАВЛЯЕТ

AutoCAD
Map® R3.0


Слайд 6
ПРЕДСТАВЛЯЕТAutoCAD Map R3.0 Экспорт и импорт картографической информации в форматах ESRI Arc/Info Coverages, ESRI ArcView SHP, MapInfo
Текст слайда:

ПРЕДСТАВЛЯЕТ

AutoCAD Map R3.0

Экспорт и импорт картографической информации в форматах ESRI Arc/Info Coverages, ESRI ArcView SHP, MapInfo MIF/MID, MicroStation DGN, AutoCAD DXF.
Поддержка 700 географических проекций
Создание и редактирование узловых, сетевых и полигональных топологий с предварительной полуавтома-тической чисткой топологических погрешностей.
Операции с топологиями: пересечение и объединение полигональных, поиск оптимального пути для сетевых


Слайд 7
Связывание объектов картирования с внутренними и внешними базами данных Формирование, редактирование и сохранение запросов по любым
Текст слайда:

Связывание объектов картирования с внутренними и внешними базами данных
Формирование, редактирование и сохранение запросов по любым сочетаниям свойств, расположения объектов и их атрибутивных данных
Построение тематических карт по дискретным и непрерывным рангам с созданием легенды

ПРЕДСТАВЛЯЕТ

AutoCAD Map R3.0


Слайд 8
ПРЕДСТАВЛЯЕТОТКРЫТИЕ ЧЕРТЕЖАВыбор директории проектовВыбор проектаВыбор чертежаПроект является основой организации коллективной работы в AutoCAD Land Development Desktop. Все
Текст слайда:

ПРЕДСТАВЛЯЕТ

ОТКРЫТИЕ ЧЕРТЕЖА
Выбор директории проектов
Выбор проекта
Выбор чертежа

Проект является основой организации коллективной работы в AutoCAD Land Development Desktop. Все создаваемые чертежи принадлежат определенному проекту. В проекте хранятся общие для всех чертежей проекта данные, такие как точки, осевые линии, поверхности. Эти данные доступны всем пользователям, работающим с данным проектом.


Слайд 9
ПРЕДСТАВЛЯЕТУСТАНОВКИ ЧЕРТЕЖАединицы измерениямасштабыгеодезическая зонаориентациястиль текстарамкаПредоставляется широкий набор установок для настройки чертежа. Имеется возможность сохранения настроек в прототипе
Текст слайда:

ПРЕДСТАВЛЯЕТ

УСТАНОВКИ ЧЕРТЕЖА
единицы измерения
масштабы
геодезическая зона
ориентация
стиль текста
рамка

Предоставляется широкий набор установок для настройки чертежа. Имеется возможность сохранения настроек в прототипе и последующей быстрой загрузки.


Слайд 10
ПРЕДСТАВЛЯЕТКОНФИГУРАЦИЯ МЕНЮзагрузка меню AutoCad MAP3.0загрузка меню Land Development DesktopДиспетчер меню позволяет создавать, сохранять и загружать произвольные конфигурации
Текст слайда:

ПРЕДСТАВЛЯЕТ

КОНФИГУРАЦИЯ МЕНЮ
загрузка меню AutoCad MAP3.0
загрузка меню Land
Development Desktop

Диспетчер меню позволяет создавать, сохранять и загружать произвольные конфигурации меню и панелей инструментов.


Слайд 11
ПРЕДСТАВЛЯЕТИМПОРТ ФАЙЛА .DGNвыбор типа импортируемого файла и параметров импортаимпорт файла в формате Microstation AutoCAD Land Development Desktop
Текст слайда:

ПРЕДСТАВЛЯЕТ

ИМПОРТ ФАЙЛА .DGN
выбор типа импортируемого
файла и параметров импорта
импорт файла в формате
Microstation

AutoCAD Land Development Desktop позволяет импортировать файлы, созданные в различных системах CAD. При этом происходит соответствующее конвертирование таких объектов как земельные участки, осевые линии и т.д.


Слайд 12
ПРЕДСТАВЛЯЕТГРУППЫ ТОЧЕКсоздание группыдобавление точек в группу  Группы точек - это мощное средство управления точечными данными внутри
Текст слайда:

ПРЕДСТАВЛЯЕТ

ГРУППЫ ТОЧЕК
создание группы
добавление точек в группу

Группы точек - это мощное средство управления точечными данными внутри проекта. Часто проект содержит очень большое количество точек.
Объединение точек в группы существенно облегчает манипуляции над точками.
Диспетчер групп точек предоставляет широкий набор критериев для создания групп, а также других средств управления группами.


Слайд 13
ПРЕДСТАВЛЯЕТРЕДАКТИРОВАНИЕ ТОЧЕКвыбор группыизменение описаний для всех точек группыДиспетчер групп точек позволяет в удобной форме просматривать и редактировать
Текст слайда:

ПРЕДСТАВЛЯЕТ

РЕДАКТИРОВАНИЕ ТОЧЕК
выбор группы
изменение описаний для всех
точек группы

Диспетчер групп точек позволяет в удобной форме просматривать и редактировать точки и группы точек проекта.


Слайд 14
ПРЕДСТАВЛЯЕТВСТАВКА ТОЧЕК В ЧЕРТЕЖвставка точек заданной группыперемещение маркераизменение свойств точки как объектаТочки являются объектами типа ObjectARX, благодяря
Текст слайда:

ПРЕДСТАВЛЯЕТ

ВСТАВКА ТОЧЕК В ЧЕРТЕЖ
вставка точек заданной
группы
перемещение маркера
изменение свойств точки как
объекта

Точки являются объектами типа ObjectARX, благодяря чему они очень компактны и их вставка в чертеж приводит к значительно меньшему увеличению его размера, чем для блоков. Объектный подход также расширяет набор свойств точек и упрощает манипуляции с ними.


Слайд 15
ПРЕДСТАВЛЯЕТВЫЧЕРЧИВАНИЕ ЛИНИИвыбор точек линии по номерувыбор точек указанием на чертежеВ AutoCAD Land Development Desktop доступен весь набор
Текст слайда:

ПРЕДСТАВЛЯЕТ

ВЫЧЕРЧИВАНИЕ ЛИНИИ
выбор точек линии по номеру
выбор точек указанием на
чертеже

В AutoCAD Land Development Desktop доступен весь набор средств создания линий и кривых, входящий в AutoCAD, а также большое количество дополнительных способов.


Слайд 16
ПРЕДСТАВЛЯЕТВЫЧЕРЧИВАНИЕ КРИВЫХсоздание кривых по двум тангенсам и радиусуПроизводится предварительное сглаживание будущей осевой линии.
Текст слайда:

ПРЕДСТАВЛЯЕТ

ВЫЧЕРЧИВАНИЕ КРИВЫХ
создание кривых по двум
тангенсам и радиусу

Производится предварительное сглаживание будущей осевой линии.


Слайд 17
ПРЕДСТАВЛЯЕТСОЗДАНИЕ ОСЕВОЙ ЛИНИИсоздание осевой линииредактирование кривых вдоль осевойAutoCAD Land Development Desktop предоставляет несколько способов создания осевых линий.
Текст слайда:

ПРЕДСТАВЛЯЕТ

СОЗДАНИЕ ОСЕВОЙ ЛИНИИ
создание осевой линии
редактирование кривых
вдоль осевой

AutoCAD Land Development Desktop предоставляет несколько способов создания осевых линий. После создания осевой любые ее параметры можно поменять в редакторе осевых линий. Осевые линии хранятся в базе данных проекта и доступным всем пользователям, работающим с данным проектом.


Слайд 18
ПРЕДСТАВЛЯЕТСОЗДАНИЕ ПИКЕТОВзадание формата пикетовзадание формата метоксоздание пикетовметки для отдельных точекПредоставляются широкие возможности настройки формата пикетов вдоль осевой
Текст слайда:

ПРЕДСТАВЛЯЕТ

СОЗДАНИЕ ПИКЕТОВ
задание формата пикетов
задание формата меток
создание пикетов
метки для отдельных точек

Предоставляются широкие возможности настройки формата пикетов вдоль осевой линии. Возможна также пометка значений пикета и смещения для отдельных точек относительно осевой.


Слайд 19
ПРЕДСТАВЛЯЕТСОЗДАНИЕ СМЕЩЕНИЙзадание параметров смещенийсоздание смещенийAutoCAD Land Development Desktop позволяет создавать до восьми смещений для обозначения обочин, бордюров
Текст слайда:

ПРЕДСТАВЛЯЕТ

СОЗДАНИЕ СМЕЩЕНИЙ
задание параметров
смещений
создание смещений

AutoCAD Land Development Desktop позволяет создавать до восьми смещений для обозначения обочин, бордюров и т.п.

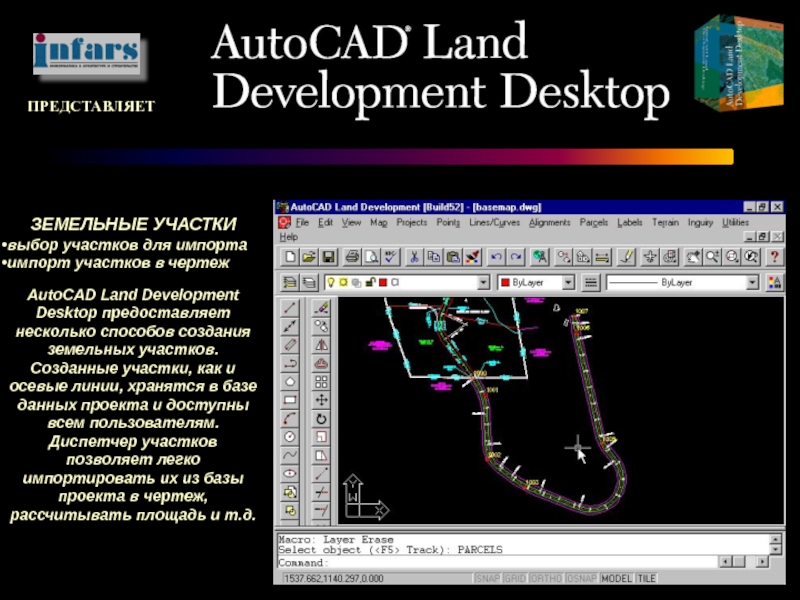

Слайд 20
ПРЕДСТАВЛЯЕТЗЕМЕЛЬНЫЕ УЧАСТКИвыбор участков для импорта импорт участков в чертежAutoCAD Land Development Desktop предоставляет несколько способов создания земельных
Текст слайда:

ПРЕДСТАВЛЯЕТ

ЗЕМЕЛЬНЫЕ УЧАСТКИ
выбор участков для импорта
импорт участков в чертеж

AutoCAD Land Development Desktop предоставляет несколько способов создания земельных участков. Созданные участки, как и осевые линии, хранятся в базе данных проекта и доступны всем пользователям. Диспетчер участков позволяет легко импортировать их из базы проекта в чертеж, рассчитывать площадь и т.д.


Слайд 21
ПРЕДСТАВЛЯЕТСТИЛИ МЕТОКдиалог настройки стилейДиалог настройки стилей меток точек, линий, кривых и спиралей предоставляет широкие возможности для выбора
Текст слайда:

ПРЕДСТАВЛЯЕТ

СТИЛИ МЕТОК
диалог настройки стилей

Диалог настройки стилей меток точек, линий, кривых и спиралей предоставляет широкие возможности для выбора и создания стилей, включающих необходимые пользователю параметры, как то длина, направление, координаты и т.д.


Слайд 22
ПРЕДСТАВЛЯЕТВСТАВКА МЕТОКвставка согласованных меток для полилиниивставка несогласованных меток для полилиниидинамическое обновление метокВ AutoCAD Land Development Desktop возможна
Текст слайда:

ПРЕДСТАВЛЯЕТ

ВСТАВКА МЕТОК
вставка согласованных
меток для полилинии
вставка несогласованных
меток для полилинии
динамическое обновление
меток

В AutoCAD Land Development Desktop возможна автоматическая вставка меток для всей полилинии, можно также вставлять несколько меток для одного объекта. Значения меток автоматически обновляются при изменении объектов.


Слайд 23
ПРЕДСТАВЛЯЕТРЕДАКТИРОВАНИЕ ГОРИЗОНТАЛЕЙвыбор границызадание горизонталейобрезка горизонталей по границе AutoCAD Land Development Desktop предоставляет средства создания и редактирование горизонталей
Текст слайда:

ПРЕДСТАВЛЯЕТ

РЕДАКТИРОВАНИЕ ГОРИЗОНТАЛЕЙ
выбор границы
задание горизонталей
обрезка горизонталей по
границе

AutoCAD Land Development Desktop предоставляет средства создания и редактирование горизонталей (контуров). Такими средствами являются, например, ручная оцифровка или конвертирование полилиний. Контура являются объектами, но допускают редактирование аналогично полилиниям. В частности, к ним применима операция Обрезать.


Слайд 24
ПРЕДСТАВЛЯЕТСОЗДАНИЕ ПОВЕРХНОСТИзадание группы точекзадание контурных данныхпостроение поверхностиСоздание, редактирование и управление поверхностями осуществляется через Terrain Model Explorer. Поверхности
Текст слайда:

ПРЕДСТАВЛЯЕТ

СОЗДАНИЕ ПОВЕРХНОСТИ
задание группы точек
задание контурных данных
построение поверхности

Создание, редактирование и управление поверхностями осуществляется через Terrain Model Explorer. Поверхности могут создаваться на основе групп точек, внешних файлов или баз точек, горизонталей, определенных в чертеже, изломов, заданных в проекте, и на основе установленных границ поверхности. Построенные поверхности хранятся в базе данных проекта и доступны всем работающим с проектом пользователям.


Слайд 25
ПРЕДСТАВЛЯЕТПОСТРОЕНИЕ ГОРИЗОНТАЛЕЙзадание параметров горизонталейпостроение горизонталейизменений цветов и типов линий горизонталейДля построенной поверхности контура (горизонтали) могут быть созданы
Текст слайда:

ПРЕДСТАВЛЯЕТ

ПОСТРОЕНИЕ ГОРИЗОНТАЛЕЙ
задание параметров
горизонталей
построение горизонталей
изменений цветов и типов
линий горизонталей

Для построенной поверхности контура (горизонтали) могут быть созданы автоматически. При этом можно задать интервал высот для создания горизонталей, интервал по высоте между горизонталями, стиль отображения горизонталей и другие параметры.


Слайд 26
ПРЕДСТАВЛЯЕТМЕТКИ ГОРИЗОНТАЛЕЙвставка метокперемещение меткиизменение свойств горизонталиудаление меткиБлагодаря тому, что горизонтали являются объектами, они позволяют легко осуществлять различные
Текст слайда:

ПРЕДСТАВЛЯЕТ

МЕТКИ ГОРИЗОНТАЛЕЙ
вставка меток
перемещение метки
изменение свойств
горизонтали
удаление метки

Благодаря тому, что горизонтали являются объектами, они позволяют легко осуществлять различные манипуляции с метками. При вставке меток не происходит нарушения целостности горизонтали как объекта.


Слайд 27
ПРЕДСТАВЛЯЕТСТОК ВОДЫвычерчивание линий стока для заданных точек на поверхностиОдним из способов анализа построенной поверхности, предоставляемым AutoCAD Land
Текст слайда:

ПРЕДСТАВЛЯЕТ

СТОК ВОДЫ
вычерчивание линий стока
для заданных точек на
поверхности

Одним из способов анализа построенной поверхности, предоставляемым AutoCAD Land Development Desktop является вычерчивание линий стока и линий водоразделов. Возможно также вычисление длин линий стока для дальнейшего гидрологичес-кого анализа.


Слайд 28
ПРЕДСТАВЛЯЕТ ВИЗУАЛИЗАЦИЯ ПОВЕРХНОСТИзадание параметроввизуализация на основе диапазонов высотпросмотр результата в Object ViewerAutoCAD Land Development Desktop предоставляет несколько
Текст слайда:

ПРЕДСТАВЛЯЕТ

ВИЗУАЛИЗАЦИЯ ПОВЕРХНОСТИ
задание параметров
визуализация на основе
диапазонов высот
просмотр результата в
Object Viewer

AutoCAD Land Development Desktop предоставляет несколько способов визуализации поверхности. Это, например, 3D грани или полигрань, разбивка по высоте или по уклонам. Object Viewer позволяет легко менять ориентацию и масштаб просматриваемого объекта, а также производить тонирование.


Слайд 29
ПРЕДСТАВЛЯЕТ
Текст слайда:

ПРЕДСТАВЛЯЕТ


Слайд 30
Программа Autodesk Civil Design предназначена для проектирования объектов гражданского строительства, транспортных сооружений, включая все типы дорог, паркингов,
Текст слайда:

Программа Autodesk Civil Design предназначена для проектирования объектов гражданского строительства, транспортных сооружений, включая все типы дорог, паркингов, железных дорог и каналов, для разработки строительных площадок и гидрологического анализа. Autodesk Civil Design позволяет организовать совместную работу над проектом многих специалистов, предоставляя им одновременный доступ к данным проекта. Эта программа является дополнительным модулем для AutoCAD Land Development Desktop.

ПРЕДСТАВЛЯЕТ


Слайд 31
ПРЕДСТАВЛЯЕТПОСТРОЕНИЕ ПРОФИЛЯвыборка данных из поверхностипостроение профиляПрофиль строится вдоль выбранной осевой линии на основе данных о высоте, извлекаемых
Текст слайда:

ПРЕДСТАВЛЯЕТ

ПОСТРОЕНИЕ ПРОФИЛЯ
выборка данных из
поверхности
построение профиля

Профиль строится вдоль выбранной осевой линии на основе данных о высоте, извлекаемых из предвари-тельно построенной поверхности, представля-ющей черную землю. Возможно задание участка осевой линии для построения профиля, вертикального масштаба профиля, шага сетки и других параметров.


Слайд 32
ПРЕДСТАВЛЯЕТВЕРТИКАЛЬНОЕ ПРОЕКТИРОВАНИЕдобавление тангенсовдобавление кривыхсоздание вертикальной осевойСоздание вертикального профиля начинается с вычерчивания тангенсов на основе построенного ранее профиля
Текст слайда:

ПРЕДСТАВЛЯЕТ

ВЕРТИКАЛЬНОЕ ПРОЕКТИРОВАНИЕ
добавление тангенсов
добавление кривых
создание вертикальной
осевой

Создание вертикального профиля начинается с вычерчивания тангенсов на основе построенного ранее профиля черной земли. Затем к тангенсам добавляются сглаживающие кривые, например, по принципу “провести через точку”. На основе полученной сглаженной линии строится вертикальный профиль.


Слайд 33
ПРЕДСТАВЛЯЕТПОПЕРЕЧНИКИвыбор поперечника из библиотекипросмотр поперечника редактирование поперечника Поперечник или шаблон представляет собой поперечное сечение проектируемой дороги. Поперечники
Текст слайда:

ПРЕДСТАВЛЯЕТ

ПОПЕРЕЧНИКИ
выбор поперечника из
библиотеки
просмотр поперечника
редактирование поперечника

Поперечник или шаблон представляет собой поперечное сечение проектируемой дороги. Поперечники чертятся как полилинии и хранятся в библиотеке. Их можно редактировать, а также создавать новые.


Слайд 34
ПРЕДСТАВЛЯЕТСЕЧЕНИЯпостроение сечений для черной землипросмотр сеченийдобавление поперечника построение сечений черной земли с поперечникомпросмотр сеченийAutodesk Civil Design предоставляет
Текст слайда:

ПРЕДСТАВЛЯЕТ

СЕЧЕНИЯ
построение сечений для
черной земли
просмотр сечений
добавление поперечника
построение сечений черной
земли с поперечником
просмотр сечений

Autodesk Civil Design предоставляет широкий набор параметров для проектирования поперечных сечений. Возможен просмотр и редактирование сечений по каждому пикету и по дополнительно заданным точкам.


Слайд 35
ПРЕДСТАВЛЯЕТРАСТЯЖКА ПОПЕРЕЧНИКАпривязка точек поперечника к осевымпостроение сеченийAutodesk Civil Design позволяет осуществлять привязку заданных точек на поперечнике к
Текст слайда:

ПРЕДСТАВЛЯЕТ

РАСТЯЖКА ПОПЕРЕЧНИКА
привязка точек поперечника к
осевым
построение сечений

Autodesk Civil Design позволяет осуществлять привязку заданных точек на поперечнике к осевым линиям на чертеже, в результате чего при построении сечений поперечник соответствую-щим образом деформируется, повторяя заданную ширину дороги. Таким способом можно также задавать наклоны дороги на виражах.


Слайд 36
ПРЕДСТАВЛЯЕТ3D ВИЗУАЛИЗАЦИЯпостроение 3D сеткизадание множества выборапросмотр в Object ViewerПостроенная поверхность дороги визуализирована с помощью 3D сетки. Это
Текст слайда:

ПРЕДСТАВЛЯЕТ

3D ВИЗУАЛИЗАЦИЯ
построение 3D сетки
задание множества выбора
просмотр в Object Viewer

Построенная поверхность дороги визуализирована с помощью 3D сетки. Это самый простой способ, предоставляемый Autodesk Civil Design. Множество выбора задается по слою, на котором лежит 3D сетка.


Слайд 37
ПРЕДСТАВЛЯЕТ
Текст слайда:

ПРЕДСТАВЛЯЕТ


Слайд 38
Программа Autodesk Survey предназначена для автоматической генерации чертежей из полученных полевых данных и является дополнительным модулем для
Текст слайда:

Программа Autodesk Survey предназначена для автоматической генерации чертежей из полученных полевых данных и является дополнительным модулем для AutoCAD Land Development Desktop. Она оптимизирует процессы сбора данных, устраняет многочисленные промежуточные шаги и уменьшает затраты на изучение, необходимые для традиционных CAD-программ. Программа Autodesk Survey совместима с коммуникационным программным обеспечением ведущих производителей накопителей данных геодезической съемки, что позволяет легко вводить эти данные в проект и в чертеж.

ПРЕДСТАВЛЯЕТ


Слайд 39
ПРЕДСТАВЛЯЕТВВОД ДАННЫХ СЪЕМКИобзор параметров вводаAutodesk Survey предоставляет возможность осуществлять двунаправленный обмен данными с широким набором накопителей данных
Текст слайда:

ПРЕДСТАВЛЯЕТ

ВВОД ДАННЫХ СЪЕМКИ
обзор параметров ввода

Autodesk Survey предоставляет возможность осуществлять двунаправленный обмен данными с широким набором накопителей данных и геодезических приборов. При этом используются технологии фирмы TDS (Tripod Data Systems) - лидера в этой области.


Слайд 40
ПРЕДСТАВЛЯЕТВВОД ДАННЫХ ИЗ ПОЛЕВОГО ЖУРНАЛАзадание файла полевого журналаимпорт файла полевого журналаДанные из накопителя конвертируются в формат ASCII
Текст слайда:

ПРЕДСТАВЛЯЕТ

ВВОД ДАННЫХ ИЗ ПОЛЕВОГО ЖУРНАЛА
задание файла полевого
журнала
импорт файла полевого
журнала

Данные из накопителя конвертируются в формат ASCII файла полевого журнала, который затем импортируется. После импорта полевого журнала все точки автоматически добавляются в базу данных проекта. Коды из полевого журнала используются для автоматического создания рабочих линий, символов и линий изломов.


Слайд 41
ПРЕДСТАВЛЯЕТТЕОДОЛИТНЫЙ ХОДсоздание теодолитного ходазадание параметров уранива- ния теодолитного ходаобновление точекAutodesk Survey предоставляет несколько способов уравнивания теодолитных ходов.
Текст слайда:

ПРЕДСТАВЛЯЕТ

ТЕОДОЛИТНЫЙ ХОД
создание теодолитного
хода
задание параметров уранива-
ния теодолитного хода
обновление точек

Autodesk Survey предоставляет несколько способов уравнивания теодолитных ходов. В данном примере используется метод наименьших квадратов.
В результате расчета создается “входной файл”, который затем используется для обновления положений точек. Одновременно вычерчиваются эллипсы ошибок.


Слайд 42
ПРЕДСТАВЛЯЕТВВОД ФИГУРЫнастройка параметровимпорт полевого журнала с фигурамиAutodesk Survey позволяет импортировать из полевого журнала как точки, так и
Текст слайда:

ПРЕДСТАВЛЯЕТ

ВВОД ФИГУРЫ
настройка параметров
импорт полевого журнала с
фигурами

Autodesk Survey позволяет импортировать из полевого журнала как точки, так и фигуры


Слайд 43
ПРЕДСТАВЛЯЕТСОЗДАНИЕ ФИГУРЫзадание именипостроение по точкамФигуры могут быть созданы автоматически при импорте полевого журнала или же вручную с
Текст слайда:

ПРЕДСТАВЛЯЕТ

СОЗДАНИЕ ФИГУРЫ
задание имени
построение по точкам

Фигуры могут быть созданы автоматически при импорте
полевого журнала или же вручную с помощью соответствующих средств Autodesk Survey. В данном примере вручную создается фигура STREAM5 по номерам точек и по указанию точек на чертеже.


Слайд 44
СПАСИБО ЗА ВНИМАНИЕ
Текст слайда:

СПАСИБО ЗА ВНИМАНИЕ


Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
