SIMATIC S7-200
STEP 7 Micro/WIN 32
Программное
обеспечение для микроконтроллеров
семейства SIMATIC
Слайд 2STEP 7 Micro/WIN: Краткий обзор
Введение
Методы подставления программ (STL, LAD, FBD)
Быстрое
обнаружение ошибки
Отображение состояния
Новые особенности Micro/WIN V3.0
Программирование
Гибкое создание программы и параметрирование
входов
Быстрое и удобное редактирование
Команды, определяемые пользователем
Программная документация
Связь через PPI/MPI и модем
Легкое управление проектом
Мастера
Другие программные средства
Резюме

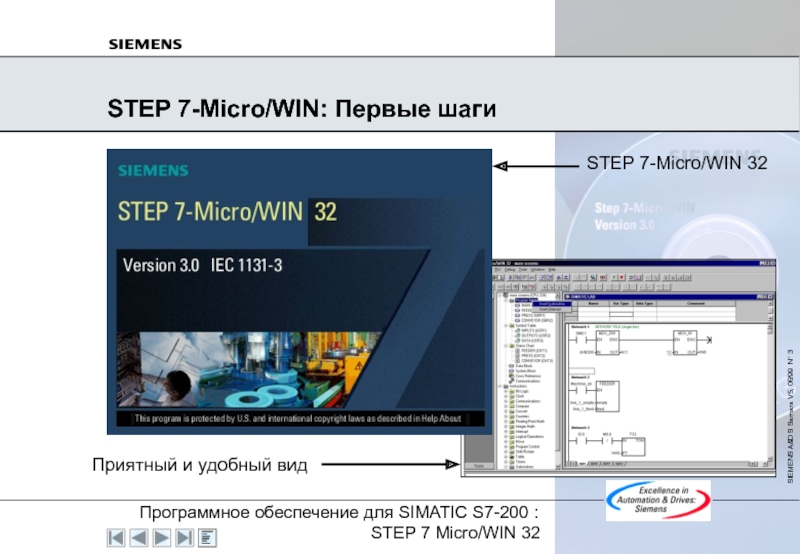

Слайд 3STEP 7-Micro/WIN: Первые шаги
Приятный и удобный вид
STEP 7-Micro/WIN 32
Слайд 4STEP 7 Micro/WIN:
Один программный пакет для всех типов CPU
STEP 7
Micro/WIN 32 - поддерживает
все типы CPU SIMATIC S7-200 из семейства
micro PLC
21X серия: CPU 212, 214, 215, 216
22X серия: 221, 222, 224, 226
Слайд 5STEP 7 Micro/WIN: Варианты поставки
CD версия - 2 CD-диска
CD #1 CD#2
Micro
Win V3.0 Tips & Tricks проекты
Справочная система Tips & Tricks справочные функции
Краткий обзор Руководство для 21X и 22X серий CPU
Новое в V3.0 Руководство TD 200
Стартовые средства Autocad-файлы для различных размещений
и интерфейсов
Версия на флоппи-дисках
Micro Win V3.0
Справочная система
Краткий обзор
Новое в V3.0
Стартовые средства
Доступна
любая однопользовательская лицензия
или модификация.
Примечание:
Модификация может быть инсталлирована на любом STEP 7/Micro!
Слайд 6STEP 7-Micro/WIN: Инсталляция
Инсталляция
Windows 95, 98, NT 4.0
Очень просто, пошаговая
установка с комментариями действий
Опции инсталляции
Минимальная конфигурация
Полная конфигурация
Определяется пользователем
Без авторизаций
Программное обеспечение
и справочные функции могут быть на различных языках
Немецкий, Английский, Французский, Итальянский, Испанский
В других странах существует перевод отдельных элементов

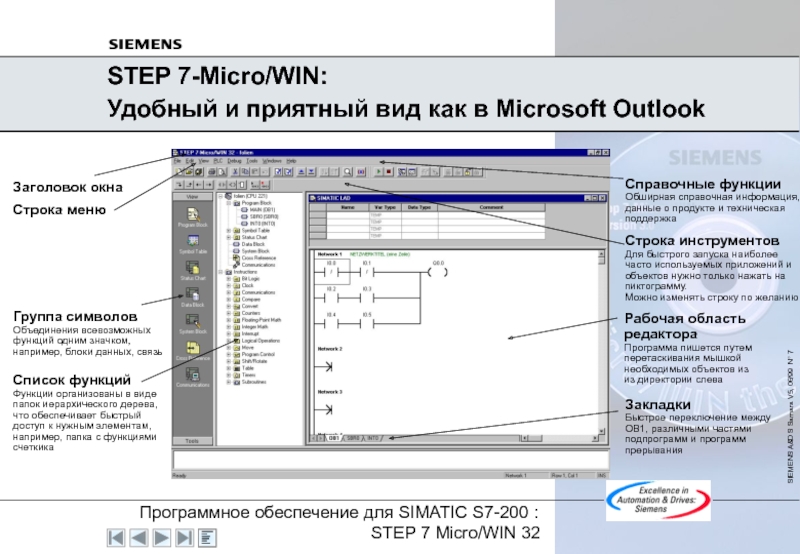

Слайд 7STEP 7-Micro/WIN:
Удобный и приятный вид как в Microsoft Outlook
Группа
символов
Объединения всевозможных
функций одним значком,
например, блоки данных, связь
Строка инструментов
Для быстрого запуска
наиболее
часто используемых приложений и
объектов нужно только нажать на
пиктограмму.
Можно изменять строку по желанию
Заголовок окна
Строка меню
Список функций
Функции организованы в виде
папок иерархического дерева,
что обеспечивает быстрый
доступ к нужным элементам,
например, папка с функциями
счеткика
Рабочая область
редактора
Программа пишется путем
перетаскивания мышкой
необходимых объектов из
из директории слева
Закладки
Быстрое переключение между
OB1, различными частями
подпрограмм и программ
прерывания
Справочные функции
Обширная справочная информация,
данные о продукте и техническая
поддержка
Слайд 8STEP 7 Micro/WIN: Справочные функции
В строке меню
Лист оглавления и поиск
по индексу для быстрого доступа к информации
Есть выход в Internet,
например, для получения следующей информации:
Техническая поддержка, например, ответы на вопросы, сервисные модули для загрузки (бесплатно!)
S7-200 информация о продуктах, например, новости Tips & Tricks
Прямой доступ к домашней страничке Siemens
Слайд 9Три метода представления программы

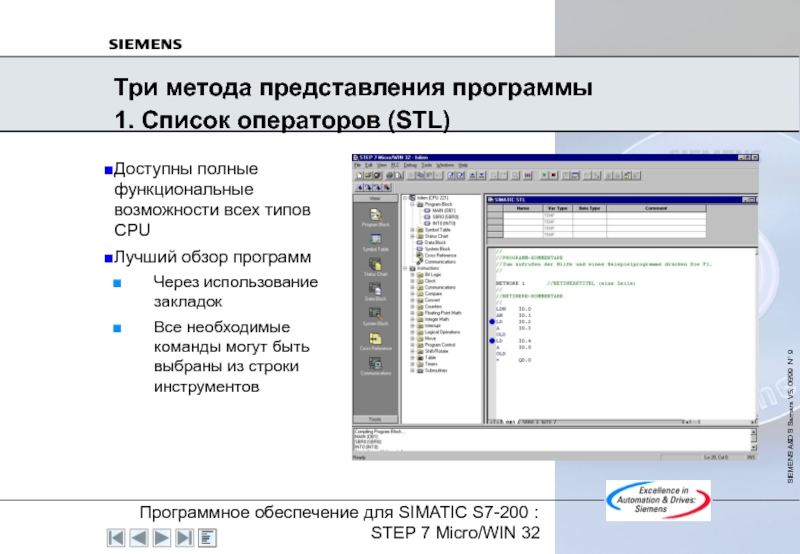

1. Список операторов (STL)
Доступны полные функциональные возможности
всех типов CPU
Лучший обзор программ
Через использование закладок
Все необходимые команды могут
быть выбраны из строки инструментов
Слайд 10Три метода представления программы
2. Контактные схемы (LAD)
Простота обработки
Язык графического
программирования
Стандартный язык в любом уголке мира
Возможность перекомпитяции программ из CPU
Опционально:
IEC
или
режим SIMATIC
В режиме IEC, LAD-программы других производителей могут быть введены темже способом, что и родные без проблем
(IEC 1131-3 Базовый уровень)
Слайд 11Три метода представления программы
3. Function Block Diagram (FBD)
Простота обработки
Язык
графического программирования
Может обрабатываться подобно STEP 5 или STEP 7 FBD
Возможность
перекомпитяции программ из CPU
Опционально:
IEC или режим SIMATIC
В режиме IEC, FBD-программы других производителей могут быть введены темже способом, что и родные без проблем
(IEC 1131-3 Базовый уровень)
Новинка!
Слайд 12Быстрое обнаружение ошибки
Любые ошибки программирования автоматически высветятся во время ввода
Подчеркивание
зеленым
Неизвестное имя символа или
неполная команда
Подчеркивание красным
Как правило неверный ввод.
Недопустимая команда для заданного
диапазона или этого CPU.
Красные символы «??.?»
Пропущенные параметры
Быстрое обнаружение ошибки
Двойной щелчок на ошибке в окне “Output” инициирует переход на ошибку в окне редактора.
Неполные и программы с ошибками также могут быть сохранены.
Слайд 13Главные преймущества Micro/WIN V3.0
Простая структура проекта, включая все блоки, сохранена
в одном файле проекта Micro/Win
OB с отдельной подпрограммой
и программами
прерывания
DB (для сохранения переменных)
Символьные таблицы и
таблицы состояний
Система каталогов
Быстрый доступ к индивидуальным
частям проектов и команд
Совместимость
С Micro/DOS V1.X
С Micro/WIN VX.X
Слайд 14Отображение состояния
Быстрое отображение состояния
Блоки состояний для языков LAD и FBD
Генерация
и сохранение различных таблиц
статусных переменных
Принудительное назначение
всех доступных типов
данных (I, Q, M...)
Все назначенные задания будут
сохранены после выключения
Выходы также могут быть назначены в
режиме STOP
Все принудительно назначенные
значения помечаются
Слайд 15
Новые возможности: Micro/WIN V3.0
Приятно и удобно как в Microsoft Outlook
Простота
операций (например, строка инструментов для быстрого выбора)
Новое средство программирования в
FBD
Использование LAD и FBD в любом из серии S7-200 или согласно IEC1131-3.
Все пользовательские программы сохраняются в одном файле проекта
Функция масштабирования как опция Просмотра (View option)
Возможно работать с несколькими проектами одновременно
Предупреждения компилятора и ошибки: Отображение в отдельном поле состояния
Интерактивная документация о STEP 7-Micro/WIN и CPU с файлами Adobe .pdf
Слайд 16Гибкое создание программы
Вид, определяемы пользователем
Минимальное число элементов экрана
Перемещение/увеличение окон,
кнопок и
др.
Изменение цвета
Изменение шрифтов и стилей
Установки под конкретную страну,
например, дата,
время
Функции масштабирования для детального просмотра
Установки, определенные пользователем сохраняются при выходе из Micro/WIN
Слайд 17Выбор системы команд
SIMATIC
IEC 1131-3
(Не-IEC-команды отмечены, но все же являются доступными.)
Различные
методы создания команд
Взял & поместил
Двойное нажатие в директории команд
Функциональные клавиши
(для использования
без мышки)
Символьные строки
ENO (enable output) (свободно-висящий
выход) дополняет гибкость программы
Команды запрограммированные
последовательно делают программу
более эффективнее.
Гибкий ввод команд
Слайд 18Редактирование: быстро и просто
Правая клавиша мышки - контекстно-
зависимое меню
Вырезать, Копировать,
Вставить, Удалить и т.д.
Режимы перезаписи и вставки
Через клавишу паереключатель
Список
шагов “Undo”
До 50 вводов
Вырезать/Копировать и Вставить среди проектов
Многозадачность,
несколько программ может исполняться одновременно
Настройка строки инструментов
Положение строки
Строки инструментов, определенные пользователем
Слайд 19Команды, определенные пользователем
Создание и использование команд, определяемы пользователем
Функция вызова с
параметром назначение/ретрансляции
Локальные, динамические переменные позволяют создавать функции, независимые от других
частей программы (отдельная область памяти)
Опционально: режим SIMATIC или IEC
Оптимальное использование -> Значительное сбережение памяти

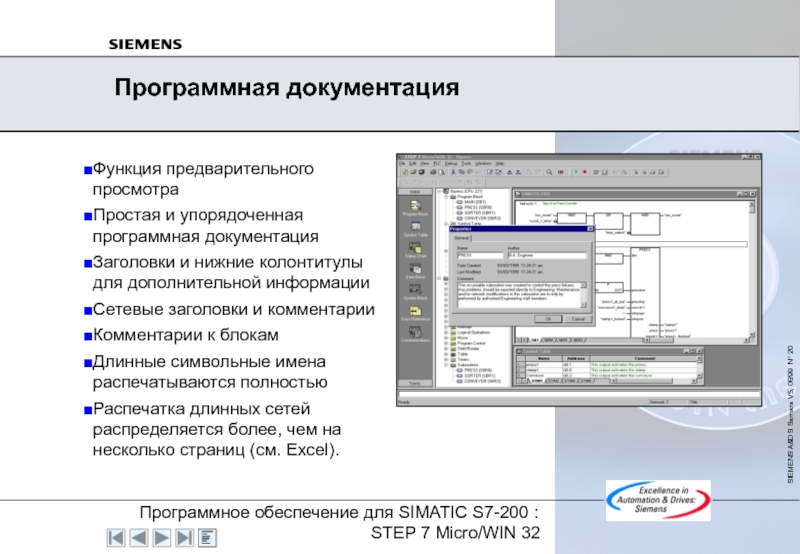

Слайд 20Программная документация
Функция предварительного просмотра
Простая и упорядоченная программная документация
Заголовки и нижние
колонтитулы для дополнительной информации
Сетевые заголовки и комментарии
Комментарии к блокам
Длинные символьные
имена распечатываются полностью
Распечатка длинных сетей распределяется более, чем на несколько страниц (см. Excel).
Слайд 21PPI/MPI связь
Параметры связи можно устанавливать в отдельном окне.
Соединенные CPU представлены
графически. Их тип также определен.
Доступ к сети S7-200
также через последовательный интерфейс.
Доступ к сети всех SIMATIC через SIMATIC CP (CP 5411, 5511, 5611).
Слайд 22Связь через Modem для телесервиса
S7-200 допускает связь через модем
Легко программировать
из удаленных мест
Установка для локального модема и модема встроенного с
CPU
Список для выбора проверенных модемов ускоряет выполнение
Специфические типы модемов по требованию пользователя могут быть также встроены
Поддерживается 10-bit и/или 11-bit связь модема
Телесервис для сетей S7-200/ 300/400 через пакет STEP 7 Teleservice.
Слайд 23Простое управление проектом
Один файл проекта
Содержит все необходимые элементы,
например, OB, DB,
...
Простота пользования
Как в любом документе Windows
Доступны почтовые (mail) функции
Интеграция в
Web-странички
для отправки адресату и т.д.
Один файл проекта

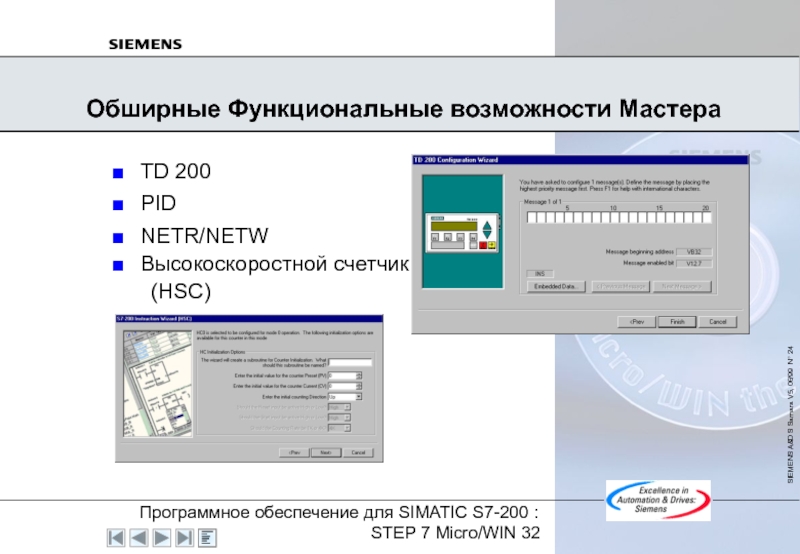

Слайд 24Обширные Функциональные возможности Мастера
TD 200
PID
NETR/NETW
Высокоскоростной счетчик
(HSC)
Слайд 25STEP 7 Micro/WIN:
Отличное взаимодествие - новые возможности
ProTool Pro
Программное обеспечение
для визуализации процесса управления и контроля аппликаций S7-200 через любую
SIMATIC OP или Windows PC.
Prodave
Доступ к S7-200 из Windows PC; из C++ программ или из Visual Basic.
Например, настраивать операторские интерфейсы, используемые для программ мониторинга или процесса управления
Не-Siemens программные пакеты, например
Управление и контроль с модемом GSM и мобильным телефоном
Слайд 26
STEP7-Micro/WIN32 V3.0: Резюме
Полный набор
Программное обеспечение с контекстным руководством, Контекстно-зависимые справки,
tips & tricks и т.д.
Microsoft приятно & удобно
Никакого напряжения и
траты времени при работе с интерфейсом
Простое управление программой и инструментальными средствами
Для быстрого создания программы
Удобные инструменты (например, для связи и решения проблем)
Сделано все, чтобы снизить затраты времени при создании программы, ее отладке, загрузки и ведения документации
