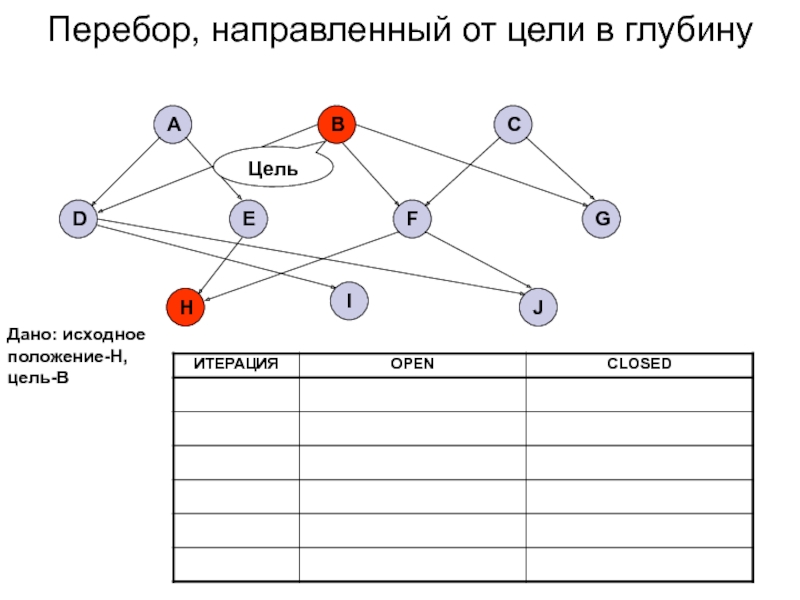

ABCDEFGHIJДано: исходное положение-H, цель-BНачальная вершинаПеребор, направленный от цели в глубину
Слайды и текст этой презентации
Слайд 2A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Начальная вершина
Перебор, направленный от цели в глубину
Слайд 4A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B

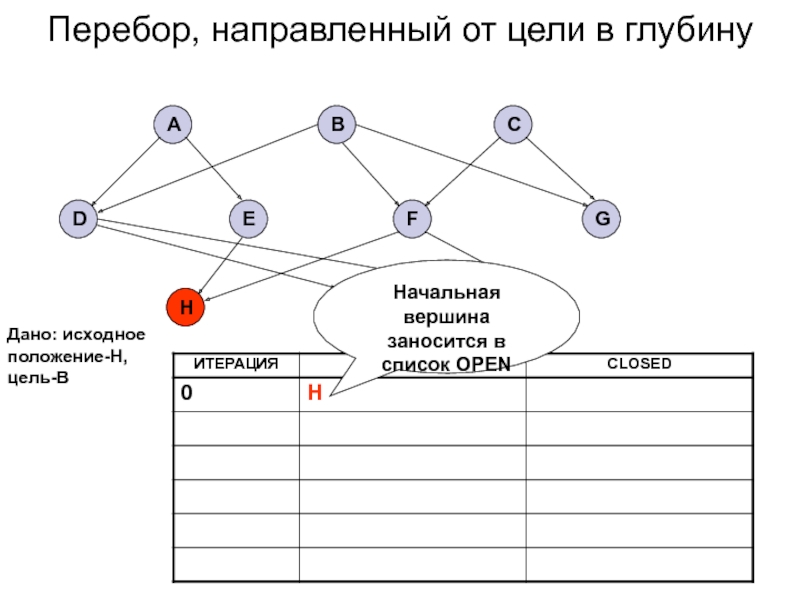

Начальная вершина заносится в список OPEN
Перебор, направленный
от цели в глубину
Слайд 5A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B

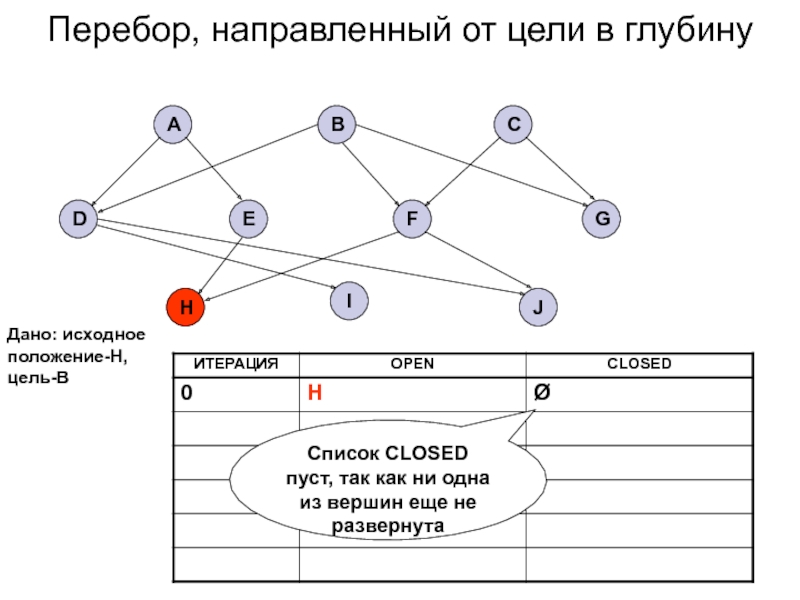

Список CLOSED пуст, так как ни одна
из вершин еще не развернута
Перебор, направленный от цели в глубину
Слайд 6A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Просматриваемая вершина развертывается – найдены ее прямые
потомки
Перебор, направленный от цели в глубину
Слайд 7A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Потомков просматриваемой вершины заносят в список OPEN
в порядке их обнаружения
Перебор, направленный от цели в глубину
Слайд 8A
B
C
D
E
F
G
H
I
J

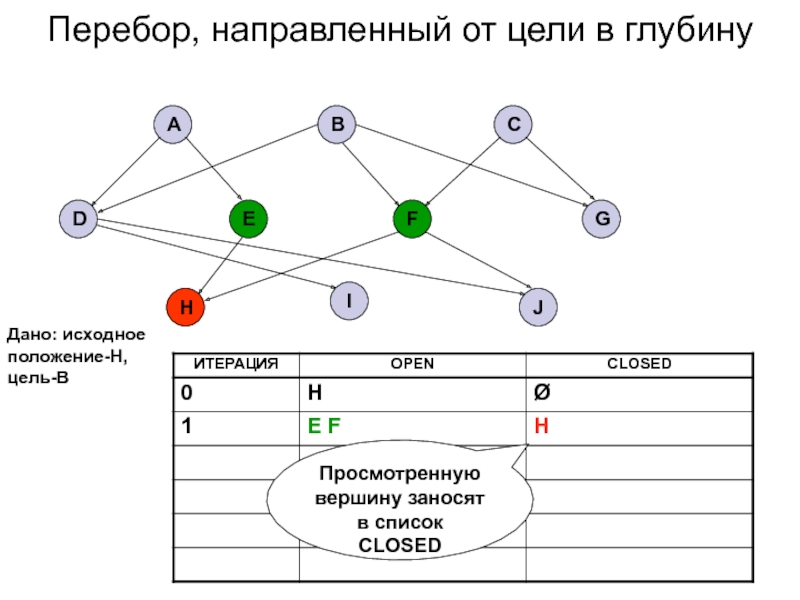

Дано: исходное положение-H, цель-B
Просмотренную вершину заносят в список CLOSED
Перебор, направленный
от цели в глубину
Слайд 9A
B
C
D
E
F
G
H
I
J

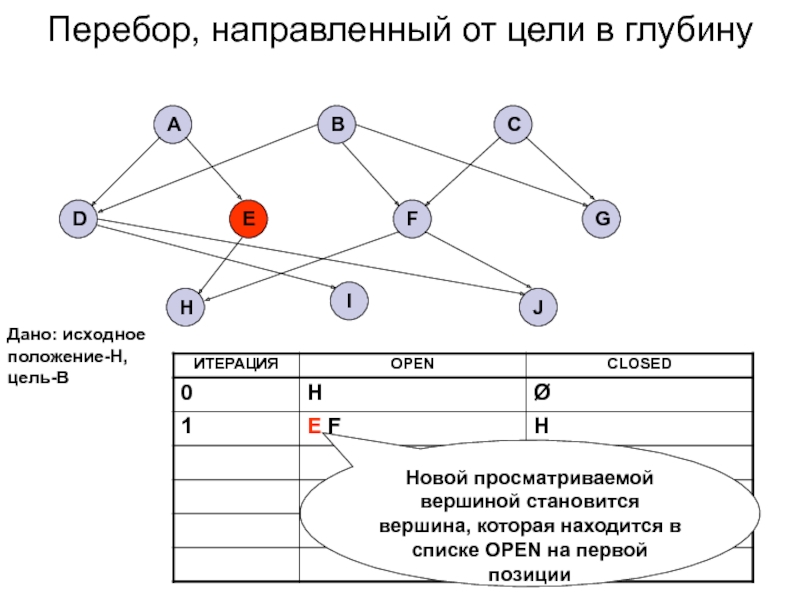

Дано: исходное положение-H, цель-B
Новой просматриваемой вершиной становится вершина, которая находится
в списке OPEN на первой позиции
Перебор, направленный от цели в
глубину
Слайд 10A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Новая просматриваемая вершина
Перебор, направленный от цели в
глубину
Слайд 11A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B

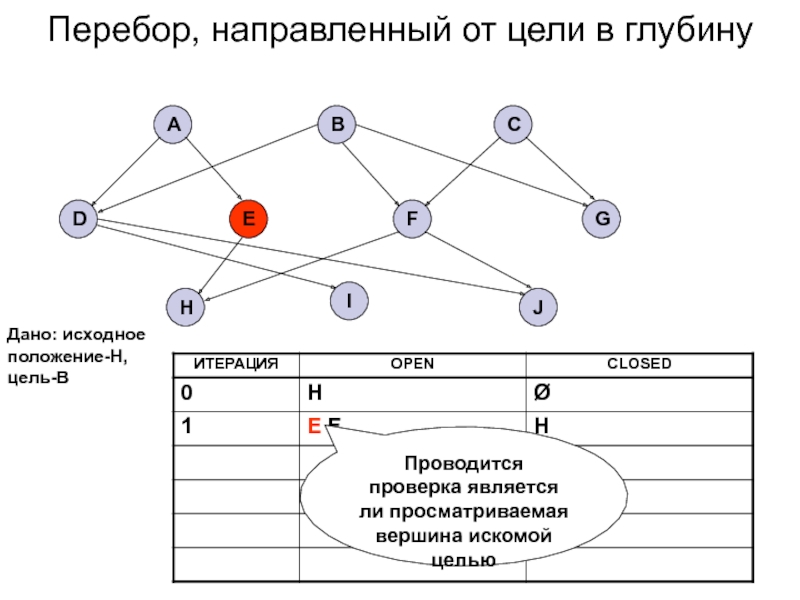

Проводится проверка является ли просматриваемая вершина искомой
целью
Перебор, направленный от цели в глубину
Слайд 12A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Просматриваемая вершина развертывается – найдены ее прямой
потомок
Перебор, направленный от цели в глубину
Слайд 13A
B
C
D
E
F
G
H
I
J

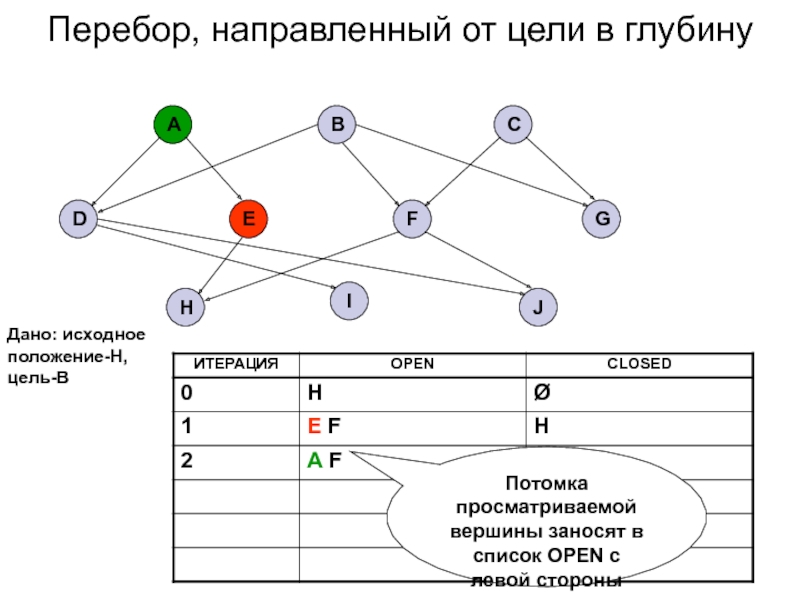

Дано: исходное положение-H, цель-B
Потомка просматриваемой вершины заносят в список OPEN
с левой стороны
Перебор, направленный от цели в глубину
Слайд 14A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Просмотренную вершину заносят в список CLOSED
Перебор, направленный
от цели в глубину
Слайд 15A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Новой просматриваемой вершиной становится вершина, которая находится
в списке OPEN на первой позиции
Перебор, направленный от цели в
глубину
Слайд 16A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Новая просматриваемая вершина
Перебор, направленный от цели в
глубину
Слайд 17A
B
C
D
E
F
G
H
I
J

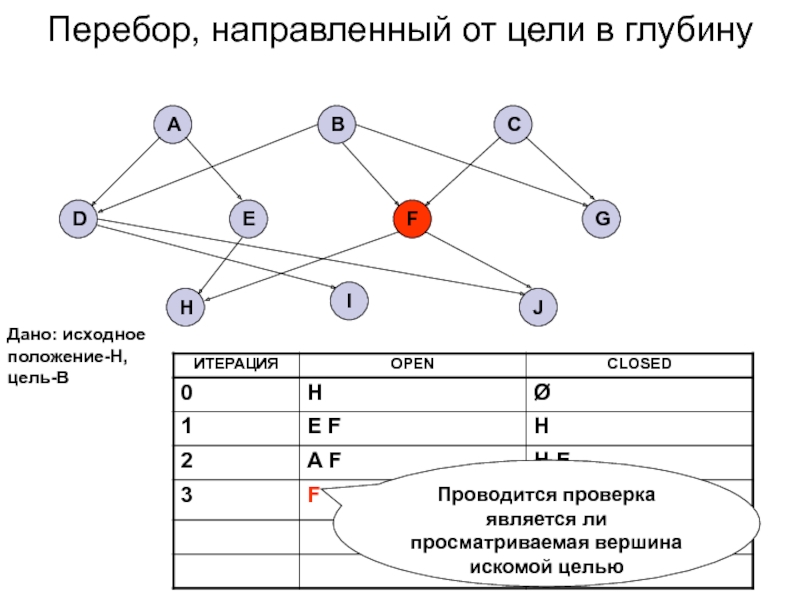

Дано: исходное положение-H, цель-B
Проводится проверка является ли просматриваемая вершина искомой
целью
Перебор, направленный от цели в глубину
Слайд 18A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Так как у просматриваемой вершины потомков нет,
то занесение новых вершин в список OPEN не происходит
Перебор, направленный
от цели в глубину
Слайд 19A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Просмотренную вершину заносят в список CLOSED
Перебор, направленный
от цели в глубину
Слайд 20A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B

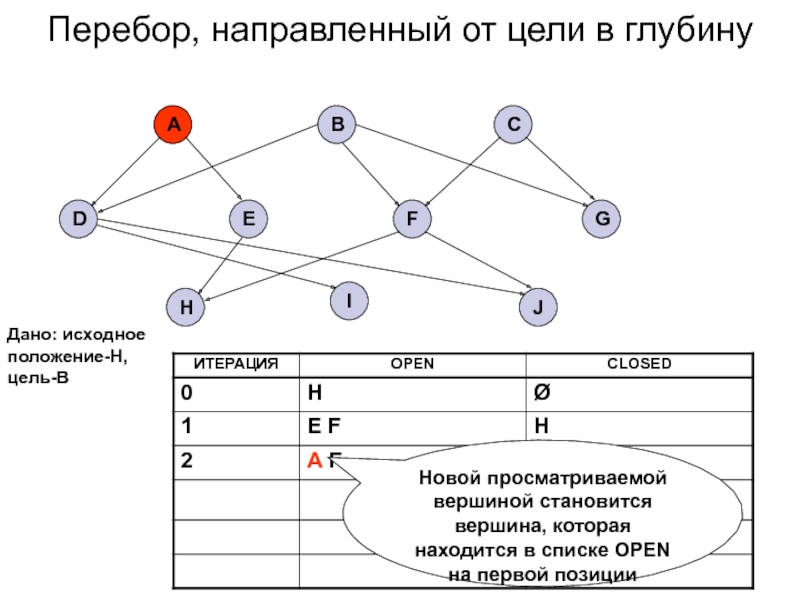

Новой просматриваемой вершиной становится вершина, которая находится
в списке OPEN на первой позиции
Перебор, направленный от цели в
глубину
Слайд 21A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B

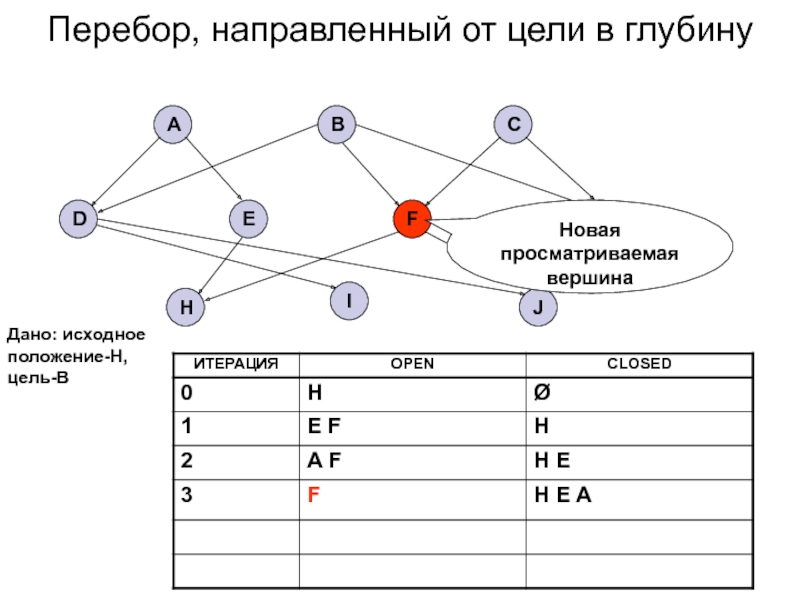

Новая просматриваемая вершина
Перебор, направленный от цели в
глубину
Слайд 22A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Проводится проверка является ли просматриваемая вершина искомой
целью
Перебор, направленный от цели в глубину
Слайд 23A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Просматриваемая вершина развертывается – найдены ее прямые
потомки
Перебор, направленный от цели в глубину
Слайд 24A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B

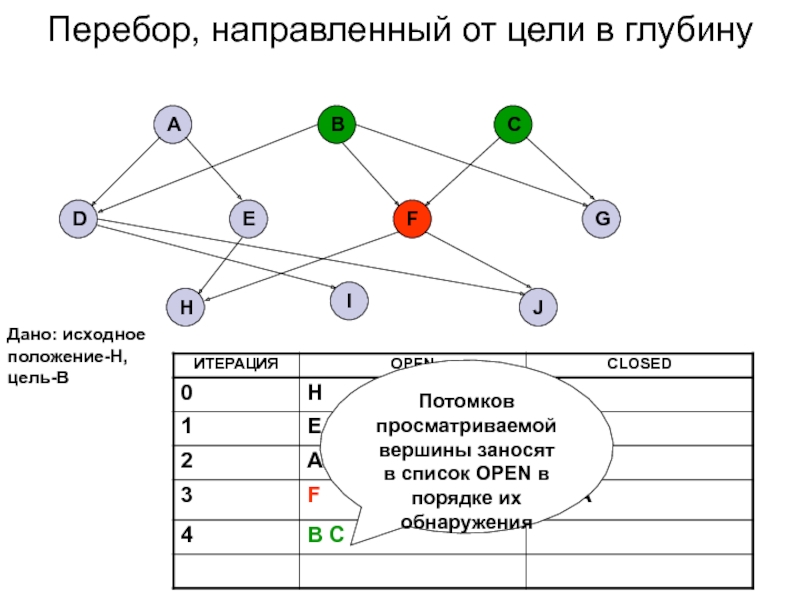

Потомков просматриваемой вершины заносят в список OPEN
в порядке их обнаружения
Перебор, направленный от цели в глубину
Слайд 25A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Просмотренную вершину заносят в список CLOSED
Перебор, направленный
от цели в глубину
Слайд 26A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Новой просматриваемой вершиной становится вершина, которая находится
в списке OPEN на первой позиции
Перебор, направленный от цели в
глубину
Слайд 27A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Новая просматриваемая вершина
Перебор, направленный от цели в
глубину
Слайд 28A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B
Проводится проверка является ли просматриваемая вершина искомой
целью
Перебор, направленный от цели в глубину
Слайд 29A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B

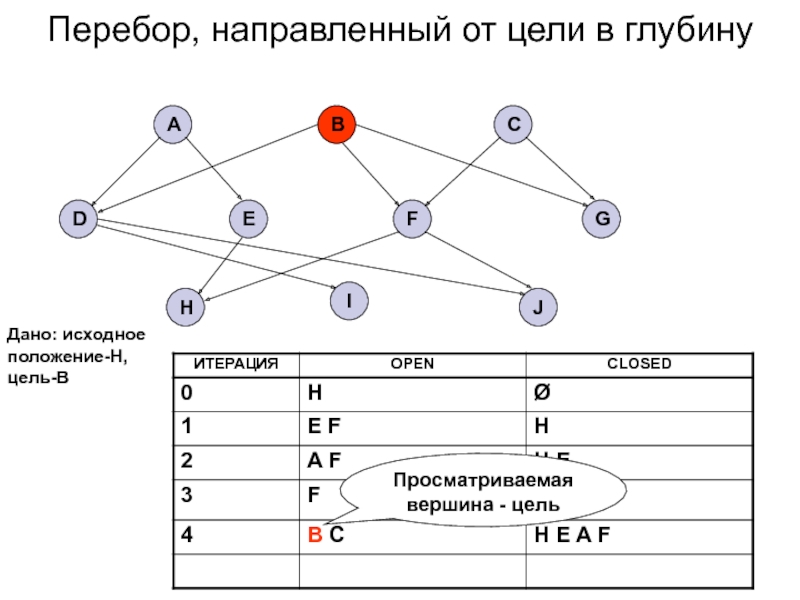

Просматриваемая вершина - цель
Перебор, направленный от цели
в глубину
Слайд 30A
B
C
D
E
F
G
H
I
J

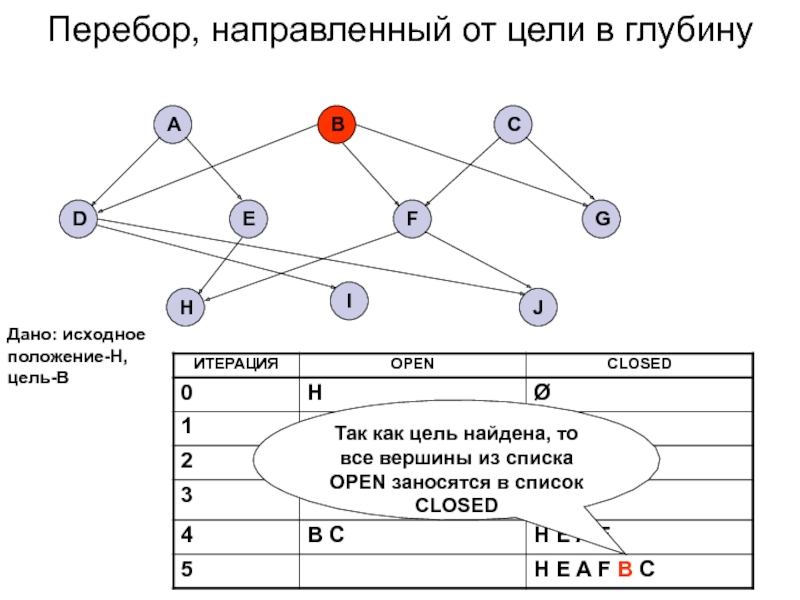

Дано: исходное положение-H, цель-B
Так как цель найдена, то все вершины
из списка OPEN заносятся в список CLOSED
Перебор, направленный от цели
в глубину
Слайд 31A
B
C
D
E
F
G
H
I
J
Дано: исходное положение-H, цель-B

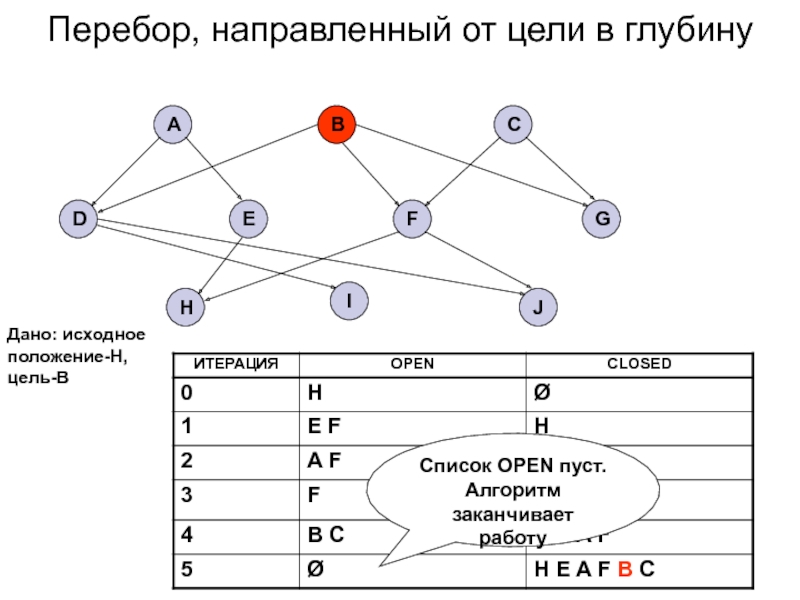

Список OPEN пуст. Алгоритм заканчивает работу
Перебор, направленный
от цели в глубину
