АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

Содержание

АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИСущность метода параллельного аксонометрического проецирования заключается в том, что предмет относят к некоторой системе координат и затем проецируют параллельными лучами на плоскость вместе с координатной системой.

Слайды и текст этой презентации

Слайд 1АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ
Слово «аксонометрия» в переводе с греческого означает измерение по

осям. Аксонометрический метод может сочетаться и с параллельным, и с

центральным проецированием при условии, что предмет проецируется вместе с координатной системой.
АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИСлово «аксонометрия» в переводе с греческого означает измерение по осям. Аксонометрический метод может сочетаться и с

Слайд 2АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

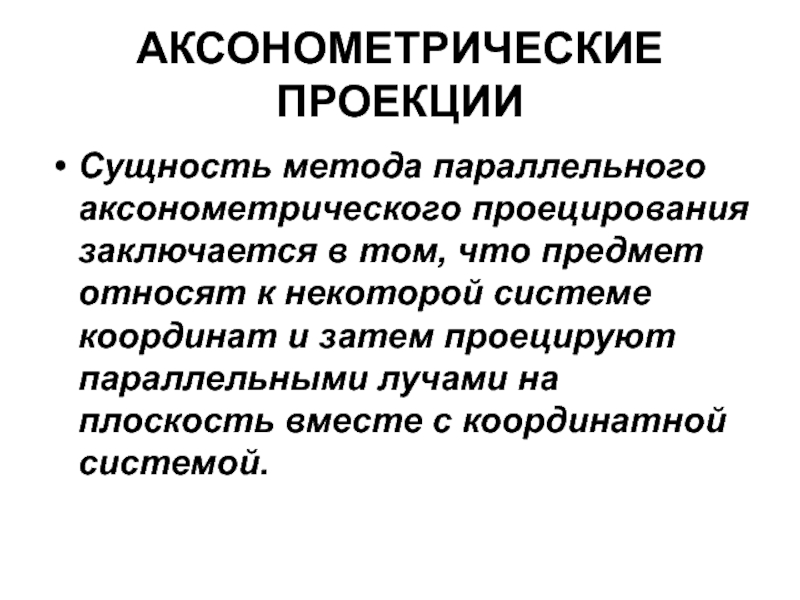

Сущность метода параллельного аксонометрического проецирования заключается в том, что

предмет относят к некоторой системе координат и затем проецируют параллельными

лучами на плоскость вместе с координатной системой.
АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИСущность метода параллельного аксонометрического проецирования заключается в том, что предмет относят к некоторой системе координат и

Слайд 3АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

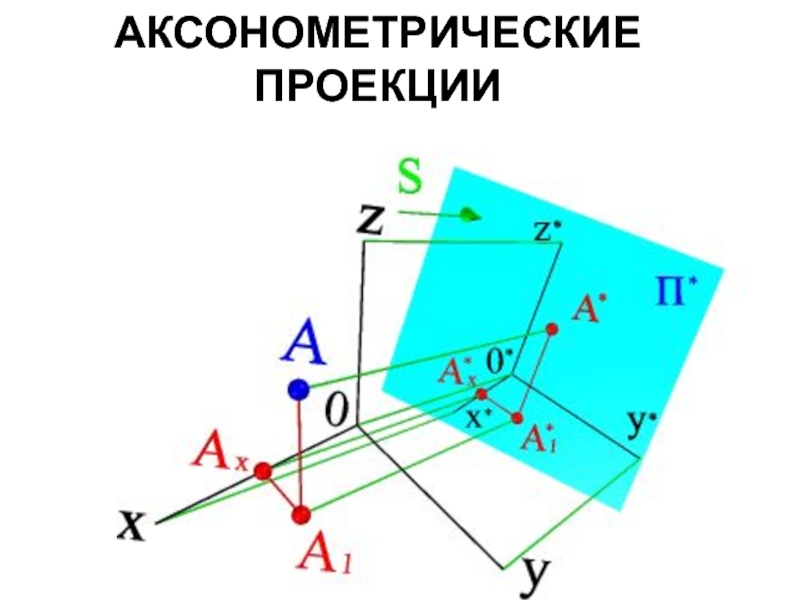

Слайд 4АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ
показана точка А, отнесенная к системе прямоугольных координат xyz.

Вектор S определяет направление проецирования на плоскость проекций П*.
Аксонометрическую проекцию

А1* горизонтальной проекции точки А принято называть вторичной проекцией.
Искажение отрезков осей координат при их проецировании на П' характеризуется так называемым коэффициентом искажения.
Коэффициентом искажения называется отношение длинны проекции отрезка оси на картине к его истинной длине.
АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИпоказана точка А, отнесенная к системе прямоугольных координат xyz. Вектор S определяет направление проецирования на плоскость

Слайд 5АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ
Так по оси x* коэффициент искажения составляет u=0*x*/0x, а

по оси y* и z* соответственно υ=0*y*/0y и ω=0*z*/0z.

В зависимости

от отношения коэффициентов искажения аксонометрические проекции могут быть:

Изометрическими, если коэффициенты искажения по всем трем осям равны между собой; в этом случае u=υ=ω;

Диметрическими, если коэффициенты искажения по двум любым осям равны между собой, а по третьей – отличается от первых двух;

Триметрическими, если все три коэффициента искажения по осям различны.

Аксонометрические проекции различаются также и по тому углу φ, который образуется проецирующим лучом с плоскостью проекций. Если φ≠ 90o, то аксонометрическая проекция называется косоугольной, а если φ= 90o – прямоугольной.
АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИТак по оси x* коэффициент искажения составляет u=0*x*/0x, а по оси y* и z* соответственно υ=0*y*/0y

Слайд 6ОСНОВНАЯ ТЕОРЕМА АКСОНОМЕТРИИ (теорема ПОЛЬКЕ)
Рассмотрев общие сведения об аксонометрических проекциях,

можно сделать следующие выводы:
- аксонометрические чертежи обратимы;
- аксонометрическая и вторичная

проекции точки вполне определяют её положение в пространстве.
ОСНОВНАЯ ТЕОРЕМА АКСОНОМЕТРИИ (теорема ПОЛЬКЕ)Рассмотрев общие сведения об аксонометрических проекциях, можно сделать следующие выводы:- аксонометрические чертежи обратимы;-

Слайд 7ОСНОВНАЯ ТЕОРЕМА АКСОНОМЕТРИИ (теорема ПОЛЬКЕ)
Немецкий ученый Карл Польке (1810-1876) сформулировал

основную теорему аксонометрии: три отрезка прямых произвольной длины, лежащих в

одной плоскости и выходящих из одной точки под произвольными углами друг к другу, представляют параллельную проекцию трех равных отрезков, отложенных на координатных осях от начала.
ОСНОВНАЯ ТЕОРЕМА АКСОНОМЕТРИИ (теорема ПОЛЬКЕ)Немецкий ученый Карл Польке (1810-1876) сформулировал основную теорему аксонометрии: три отрезка прямых произвольной

Слайд 8СТАНДАРТНЫЕ АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ
Согласно ГОСТ 2.317-69, из прямоугольных аксонометрических проекций рекомендуется

применять прямоугольные изометрию и диметрию.

СТАНДАРТНЫЕ АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИСогласно ГОСТ 2.317-69, из прямоугольных аксонометрических проекций рекомендуется применять прямоугольные изометрию и диметрию.

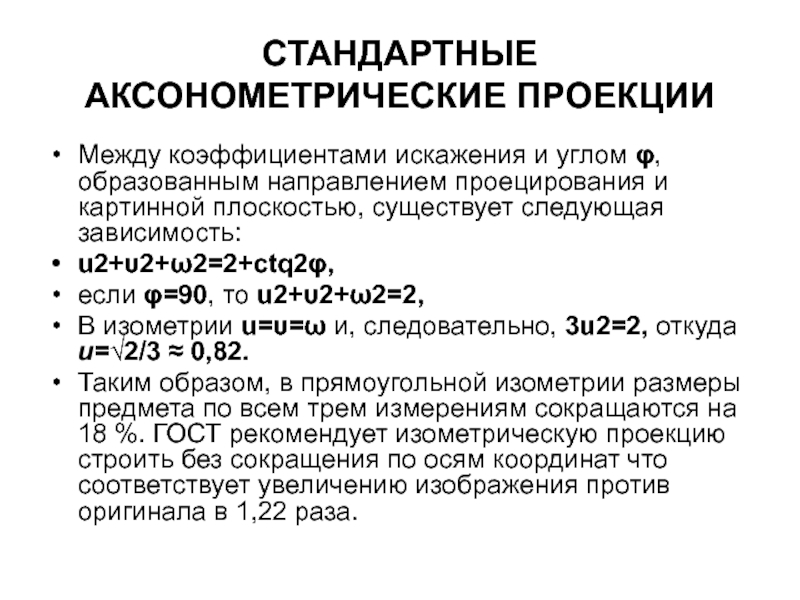

Слайд 9СТАНДАРТНЫЕ АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ
Между коэффициентами искажения и углом φ, образованным направлением

проецирования и картинной плоскостью, существует следующая зависимость:
u2+υ2+ω2=2+ctq2φ,
если φ=90, то

u2+υ2+ω2=2,
В изометрии u=υ=ω и, следовательно, 3u2=2, откуда u=2/3 ≈ 0,82.
Таким образом, в прямоугольной изометрии размеры предмета по всем трем измерениям сокращаются на 18 %. ГОСТ рекомендует изометрическую проекцию строить без сокращения по осям координат что соответствует увеличению изображения против оригинала в 1,22 раза.
СТАНДАРТНЫЕ АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИМежду коэффициентами искажения и углом φ, образованным направлением проецирования и картинной плоскостью, существует следующая зависимость:u2+υ2+ω2=2+ctq2φ,

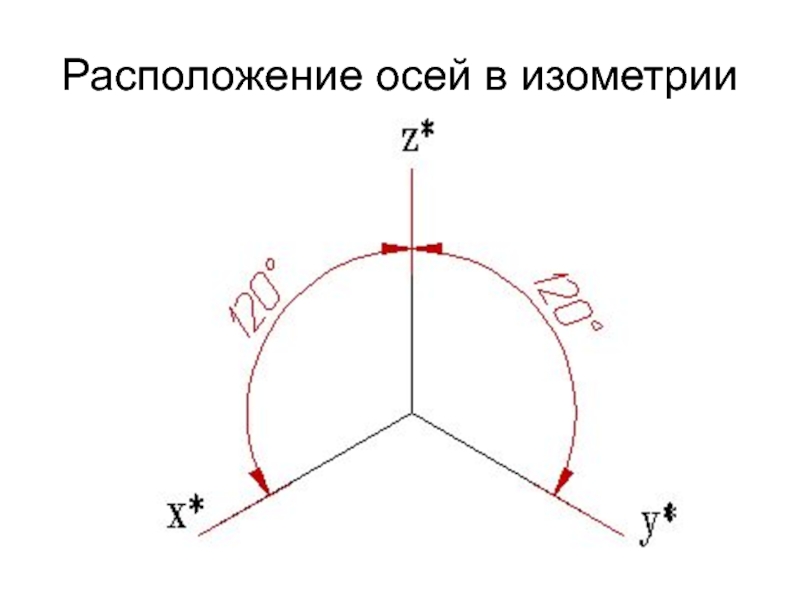

Слайд 10Расположение осей в изометрии

Расположение осей в изометрии

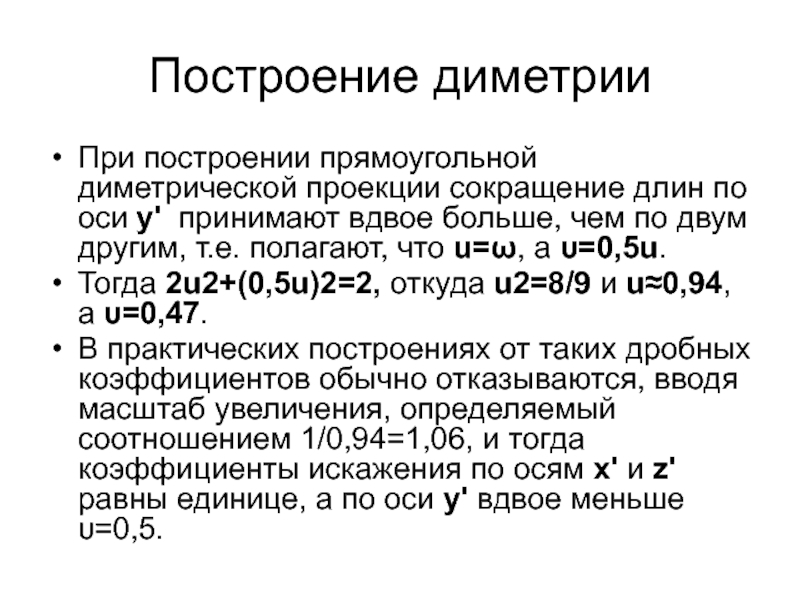

Слайд 11Построение диметрии
При построении прямоугольной диметрической проекции сокращение длин по оси

y' принимают вдвое больше, чем по двум другим, т.е. полагают,

что u=ω, а υ=0,5u.
Тогда 2u2+(0,5u)2=2, откуда u2=8/9 и u≈0,94, а υ=0,47.
В практических построениях от таких дробных коэффициентов обычно отказываются, вводя масштаб увеличения, определяемый соотношением 1/0,94=1,06, и тогда коэффициенты искажения по осям x' и z' равны единице, а по оси y' вдвое меньше υ=0,5.
Построение диметрииПри построении прямоугольной диметрической проекции сокращение длин по оси y' принимают вдвое больше, чем по двум

Слайд 12Расположение осей в диметрии

Расположение осей в диметрии

Слайд 13ОКРУЖНОСТЬ В АКСОНОМЕТРИИ

ОКРУЖНОСТЬ В АКСОНОМЕТРИИ

Слайд 14ОКРУЖНОСТЬ В АКСОНОМЕТРИИ
Как бы ни была расположена плоскость окружности, сначала

целесообразно построить параллелограмм A*B*C*D* – параллельную проекцию квадрата ABCD, описанного

около данной окружности, а затем с помощью восьми точек и восьми касательных вписать в него эллипс.
Точки 1, 3, 5 и 7 – середины сторон параллелограмма. Точки 2, 4, 6 и 8 расположены на диагоналях так, что каждая из них делит полудиагональ в соотношении 3:7.
ОКРУЖНОСТЬ В АКСОНОМЕТРИИКак бы ни была расположена плоскость окружности, сначала целесообразно построить параллелограмм A*B*C*D* – параллельную проекцию

Слайд 15ОКРУЖНОСТЬ В АКСОНОМЕТРИИ

ОКРУЖНОСТЬ В АКСОНОМЕТРИИ

Слайд 16Графические построения, предшествующие вычерчиванию самого эллипса, целесообразно выполнять в следующей

последовательности
Построить аксонометрическую проекцию квадрата - параллелограмм A*B*C*D* и провести

диагонали A*C* и B*D*;
 Отметить середины сторон параллелограмма – точки 1*, 3*, 5* и 7* ;
На отрезке 3*B*, как на гипотенузе, построить прямоугольный равнобедренный треугольник 3*KB*;
Из точки 3* радиусом 3*K описать полуокружность, которая пересечет A*B* в точках L и M; эти точки делят отрезок 3*A* и равный ему отрезок 3*B* в отношении 3:7 ;
Через точки L и М провести прямые параллельные боковым сторонам параллелограмма, и отметить точки 2*, 4*, 6* и 8* расположенные на диагоналях;
Построить касательные к эллипсу в найденных точках. Касательных t2 и t6 параллельны BD, а касательных t4 и t8  параллельны AC.
Получив восемь точек и столько же касательных, можно с достаточной точностью вычертить эллипс.
Графические построения, предшествующие вычерчиванию самого эллипса, целесообразно выполнять в следующей последовательности Построить аксонометрическую проекцию квадрата - параллелограмм

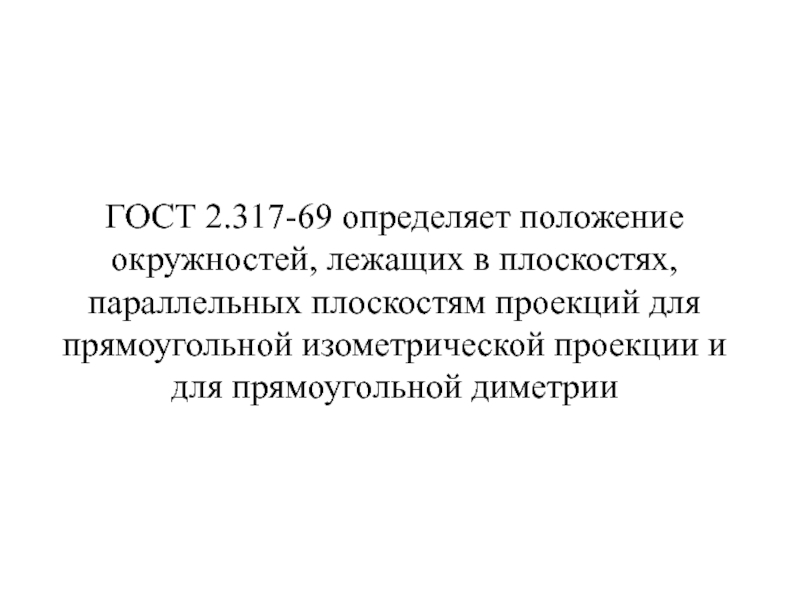

Слайд 17ГОСТ 2.317-69 определяет положение окружностей, лежащих в плоскостях, параллельных плоскостям

проекций для прямоугольной изометрической проекции и для прямоугольной диметрии

ГОСТ 2.317-69 определяет положение окружностей, лежащих в плоскостях, параллельных плоскостям проекций для прямоугольной изометрической проекции и для

Слайд 18Изометрические проекции окружностей, расположенных в плоскостях параллельных плоскостям проекций

Изометрические проекции окружностей,  расположенных в плоскостях параллельных плоскостям проекций

Слайд 19Диметрические проекции окружностей, расположенных в плоскостях параллельных плоскостям проекций

Диметрические проекции окружностей,  расположенных в плоскостях параллельных плоскостям проекций

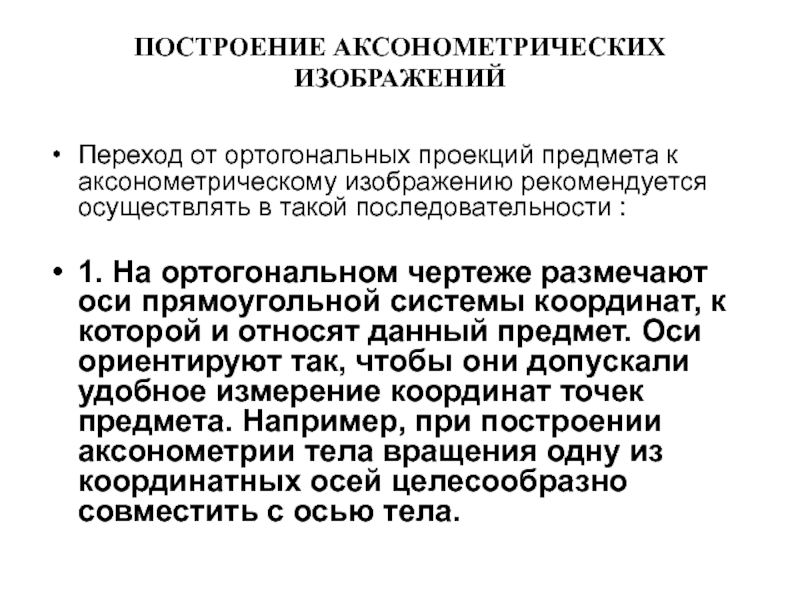

Слайд 20ПОСТРОЕНИЕ АКСОНОМЕТРИЧЕСКИХ ИЗОБРАЖЕНИЙ
Переход от ортогональных проекций предмета к аксонометрическому изображению

рекомендуется осуществлять в такой последовательности :

1. На ортогональном чертеже размечают

оси прямоугольной системы координат, к которой и относят данный предмет. Оси ориентируют так, чтобы они допускали удобное измерение координат точек предмета. Например, при построении аксонометрии тела вращения одну из координатных осей целесообразно совместить с осью тела.
ПОСТРОЕНИЕ АКСОНОМЕТРИЧЕСКИХ ИЗОБРАЖЕНИЙПереход от ортогональных проекций предмета к аксонометрическому изображению рекомендуется осуществлять в такой последовательности :1. На

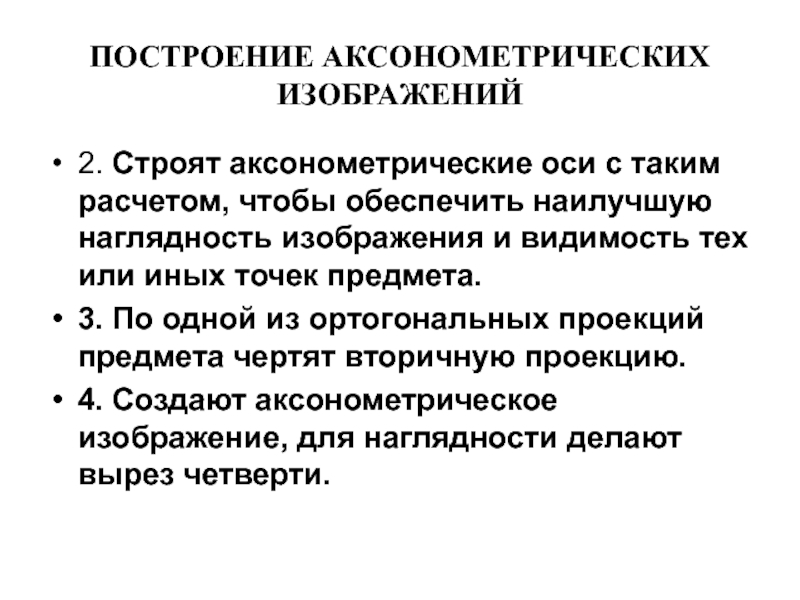

Слайд 21ПОСТРОЕНИЕ АКСОНОМЕТРИЧЕСКИХ ИЗОБРАЖЕНИЙ
2. Строят аксонометрические оси с таким расчетом, чтобы

обеспечить наилучшую наглядность изображения и видимость тех или иных точек

предмета.
3. По одной из ортогональных проекций предмета чертят вторичную проекцию.
4. Создают аксонометрическое изображение, для наглядности делают вырез четверти.
ПОСТРОЕНИЕ АКСОНОМЕТРИЧЕСКИХ ИЗОБРАЖЕНИЙ2. Строят аксонометрические оси с таким расчетом, чтобы обеспечить наилучшую наглядность изображения и видимость тех

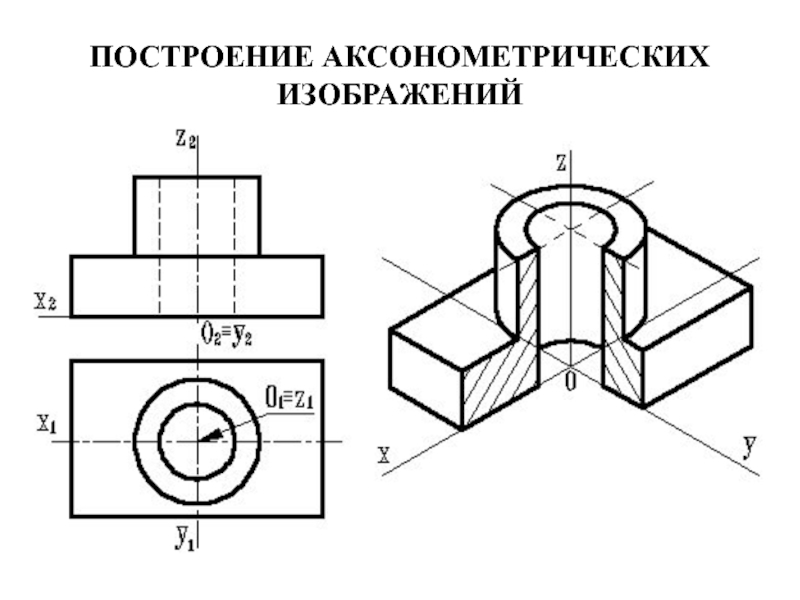

Слайд 22ПОСТРОЕНИЕ АКСОНОМЕТРИЧЕСКИХ ИЗОБРАЖЕНИЙ

ПОСТРОЕНИЕ АКСОНОМЕТРИЧЕСКИХ ИЗОБРАЖЕНИЙ
