Аппаратные средства вычислительной техники
Содержание
- 1. Аппаратные средства вычислительной техники
- 2. Темы и число лекций: Арифметические и логическиеосновы

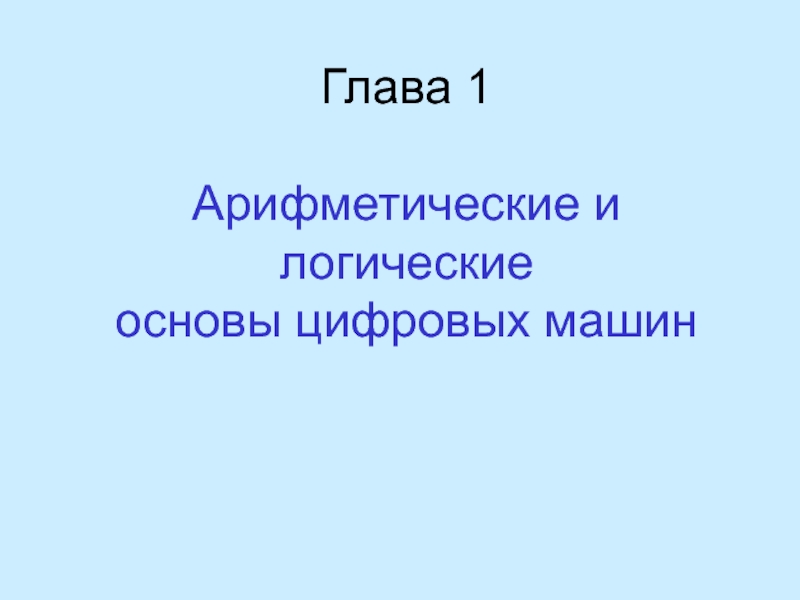

- 3. Глава 1Арифметические и логическиеосновы цифровых машин
- 4. Арифметика изучает простейшие свойства чисел и действия над нимиЛогика – наука о способах доказательств и опровержений

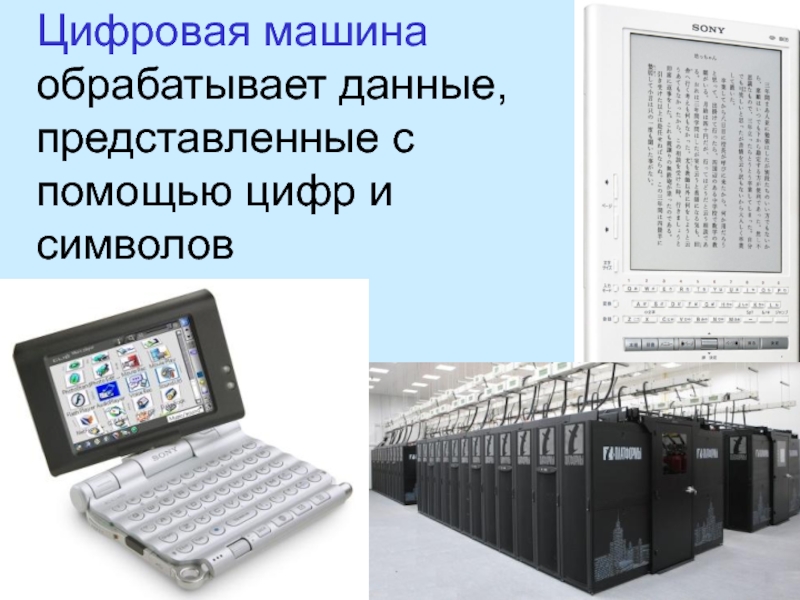

- 5. Цифровая машина обрабатывает данные, представленные с помощью цифр и символов
- 6. Компьютер – это «муравейник» из ячеек памяти
- 7. §1. История ВТ, поколения ЭВМ
- 8. 1) Древнейшая ВТ – счёты:римский абак
- 9. Слайд 9
- 10. Слайд 10
- 11. 3) Механические калькуляторы – арифмометры Герон (1
- 12. машина Блеза Паскаля: 4 арифм. действия (1642-45 г.)Для подсчёта налогов
- 13. «…имел терпение сделать до 50 различных моделей:

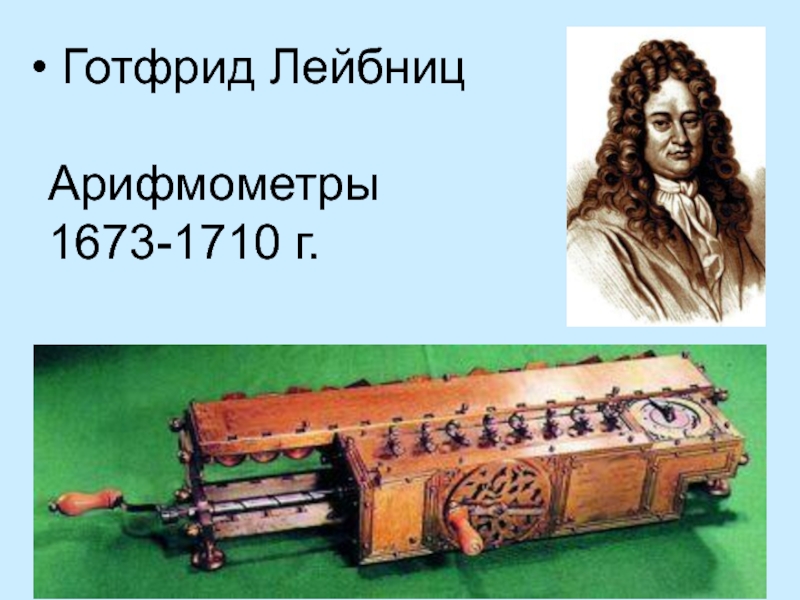

- 14. Готфрид ЛейбницАрифмометры 1673-1710 г.

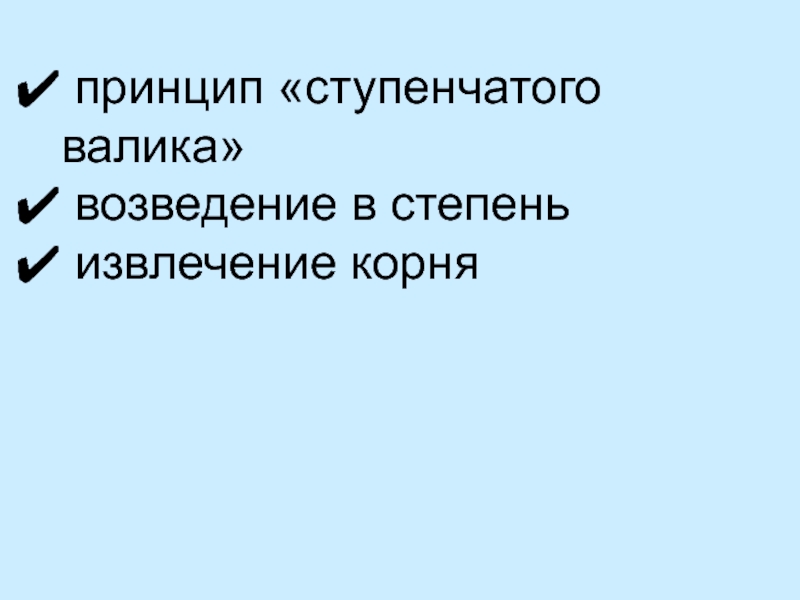

- 15. принцип «ступенчатого валика» возведение в степень извлечение корня

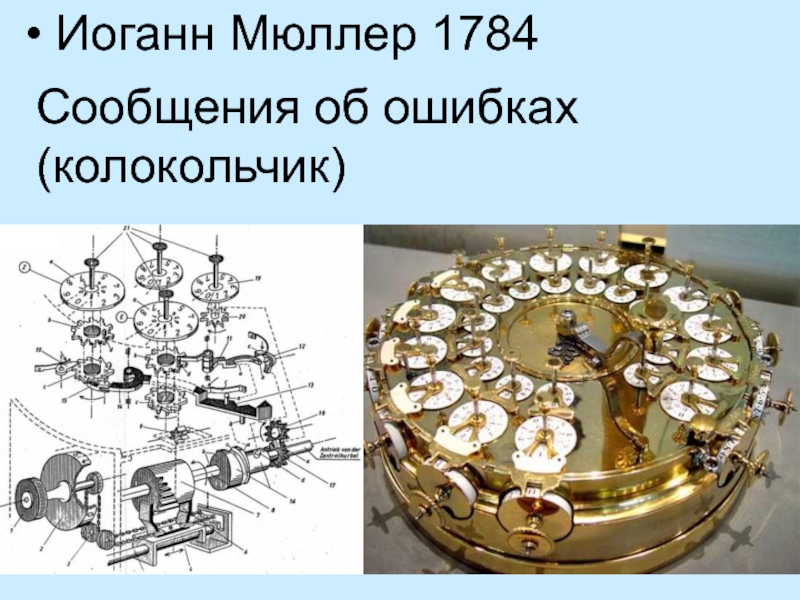

- 16. Иоганн Мюллер 1784Сообщения об ошибках (колокольчик)
- 17. Вильгодт Однер (1874) колёса с переменным числом зубцовПростота и надёжность
- 18. Слайд 18

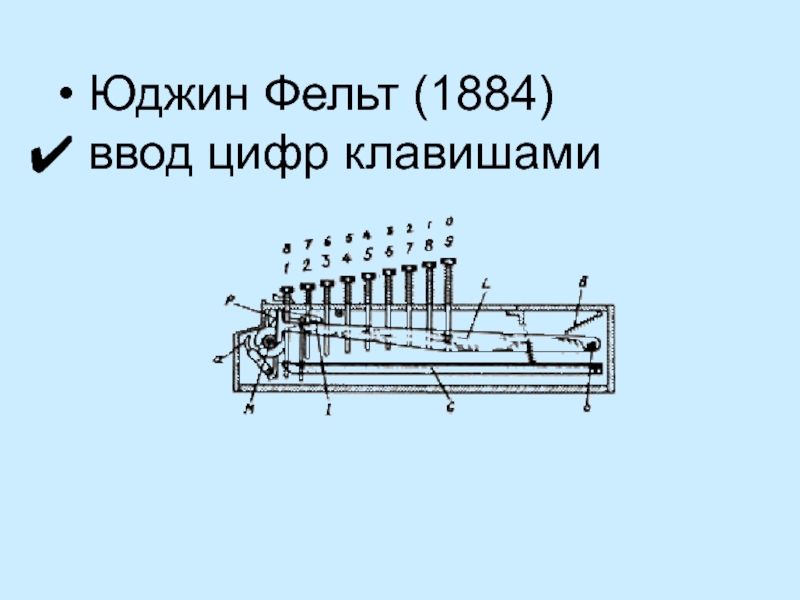

- 19. Юджин Фельт (1884) ввод цифр клавишами
- 20. Уильям Бэрроуз (1886) контроль ввода распечатка результатов табличный вывод
- 21. 4) Первая машинная память Бушон (1725) – перфоленты для ткацких станков Жаккар (1801) – перфокарты

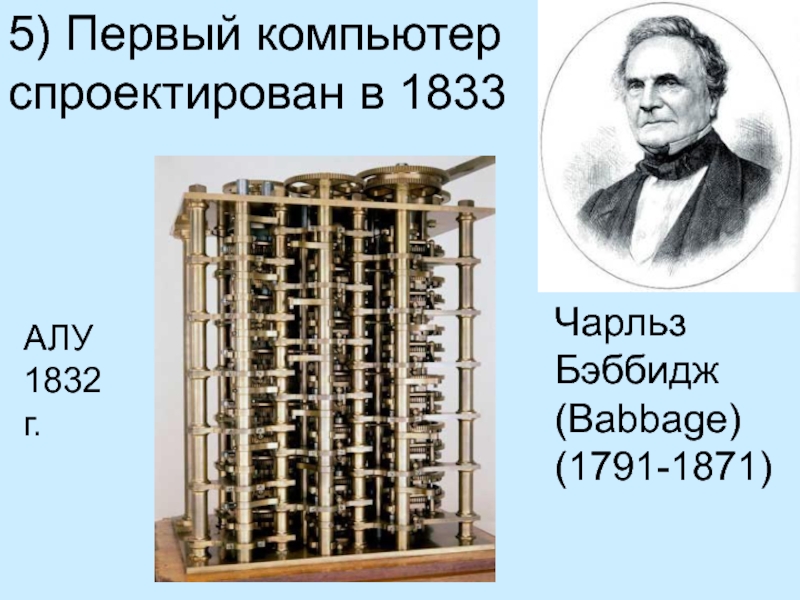

- 22. 5) Первый компьютер спроектирован в 1833 Чарльз Бэббидж (Babbage)(1791-1871)АЛУ1832 г.
- 23. десятичное исчисление ввод программы с перфокарт
- 24. «Разностная машина №2». Недоделана. Воссоздана в 1991 г.См. Машина Бэббиджа на YouTubehttp://www.youtube.com/watch?v=KBuJqUfO4-w&feature=player_embedded
- 25. Августа Ада Кинг Байрон (Графиня Лавлейс) –
- 26. «Аналитическая машина не претендует на то, чтобы

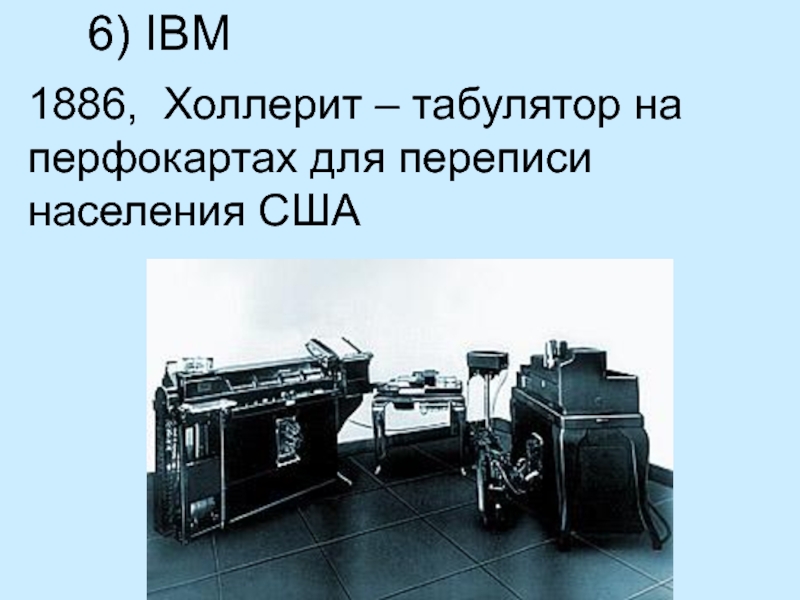

- 27. 6) IBM1886, Холлерит – табулятор на перфокартах для переписи населения США
- 28. 1896: «Tabulating Machine»1911: «Computing Tabulating Recording» 1924: «International Business Machines»

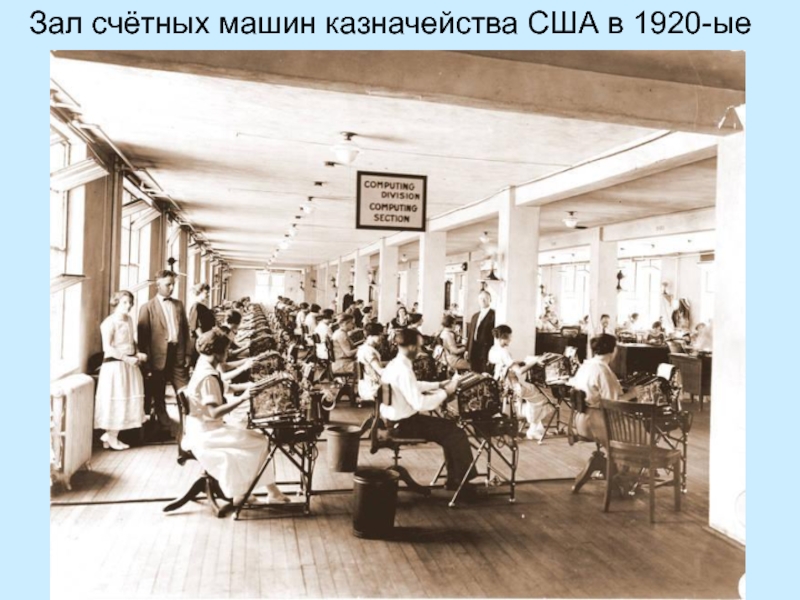

- 29. Зал счётных машин казначейства США в 1920-ые

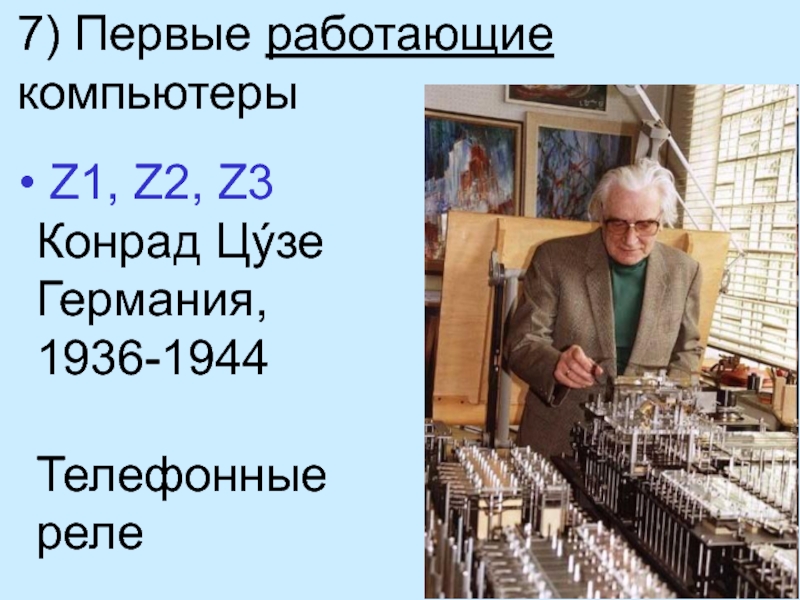

- 30. 7) Первые работающие компьютеры Z1, Z2, Z3 Конрад Цýзе Германия, 1936-1944 Телефонные реле
- 31. Z1 (копия): двоичное исчисление, 1 Гц, ввод = печатная машинка + перфокарты, вывод = лампочки

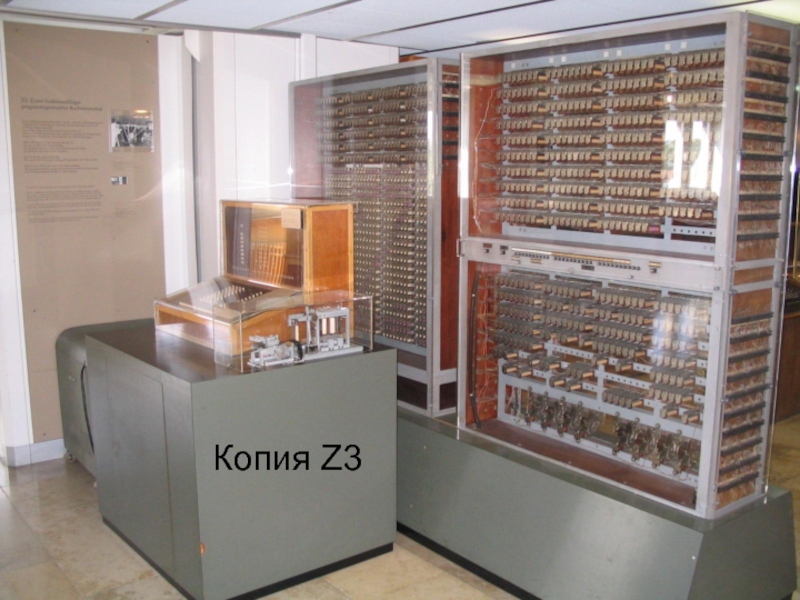

- 32. Копия Z3

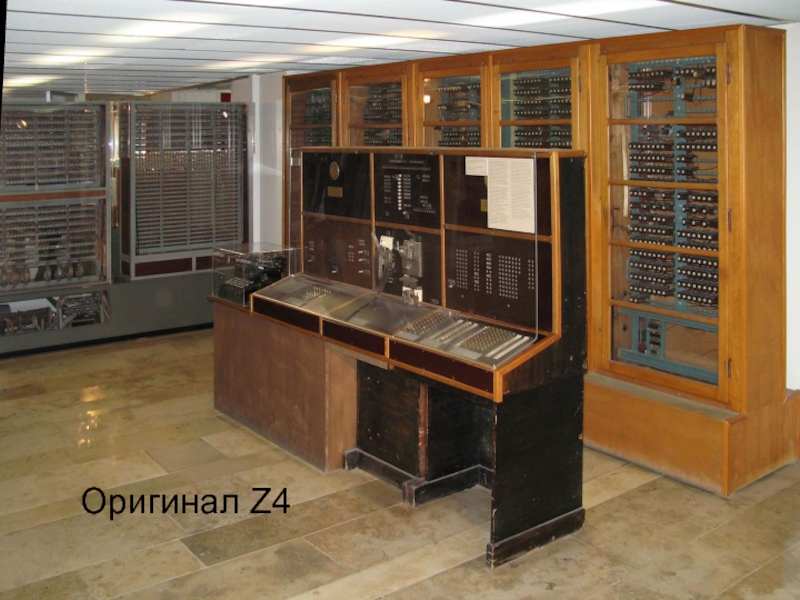

- 33. Оригинал Z4

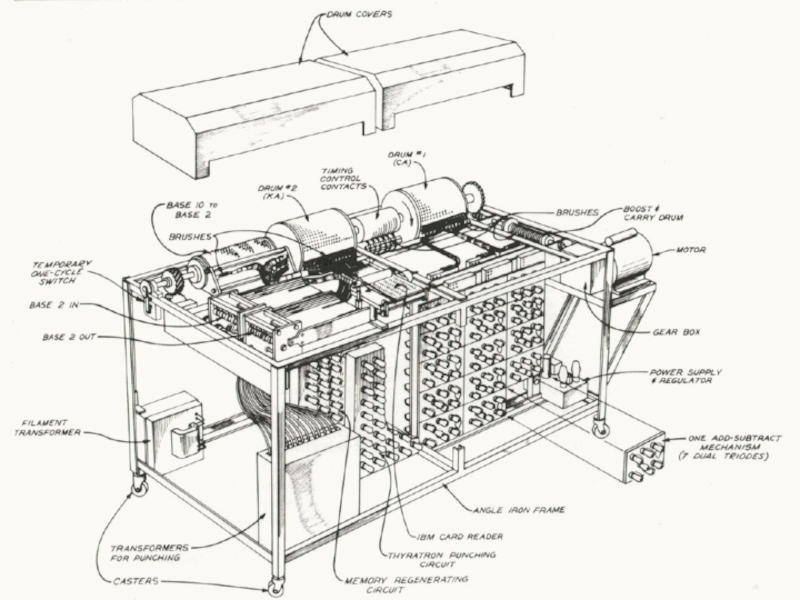

- 34. ABC. Атанасов, Берри. 1942. Лампы.15 разрядов,параллельные сумматорыТолько решение СЛАУ
- 35. Слайд 35

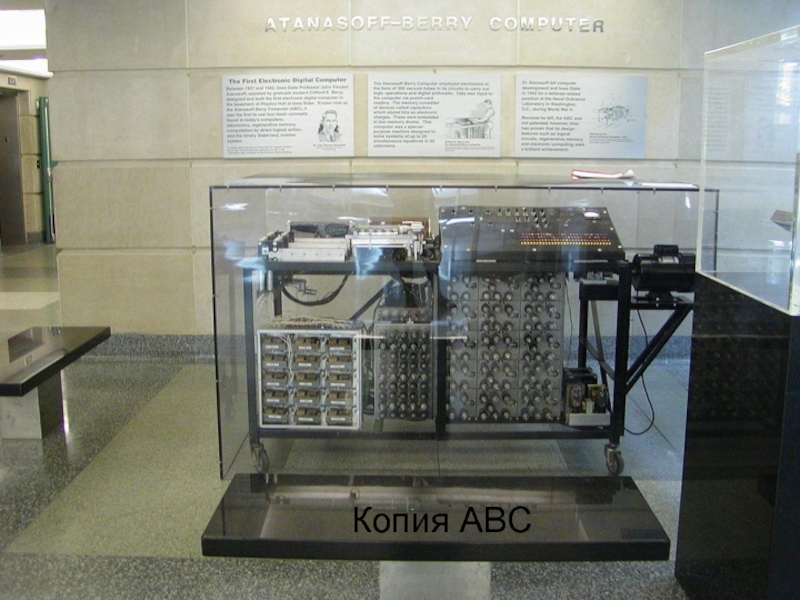

- 36. Копия ABC

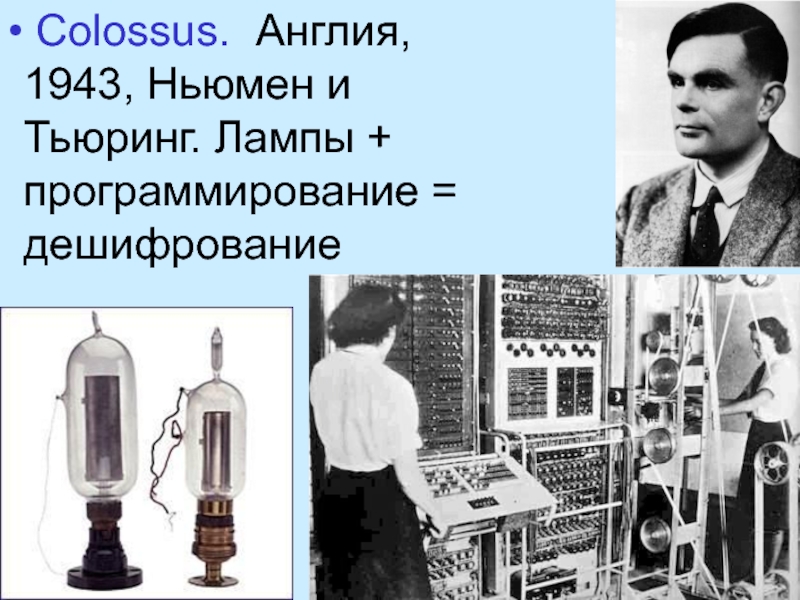

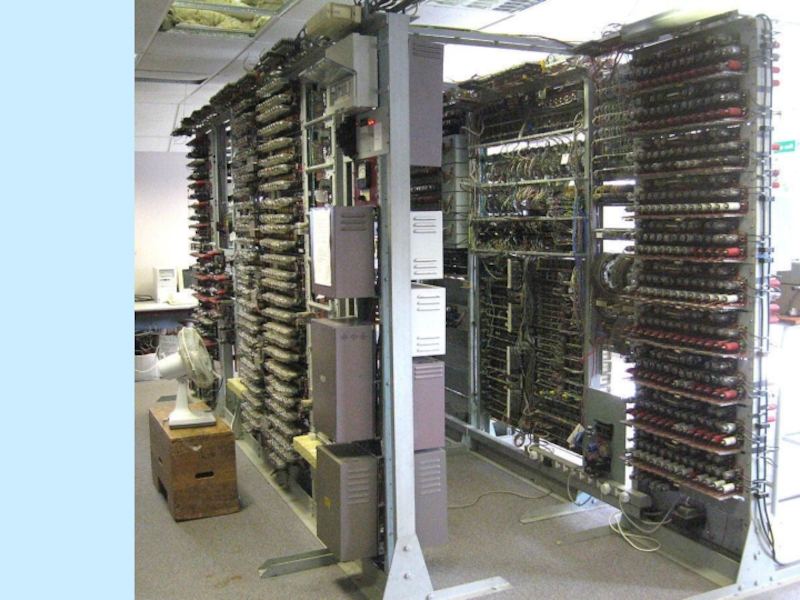

- 37. Colossus. Англия, 1943, Ньюмен и Тьюринг. Лампы + программирование = дешифрование

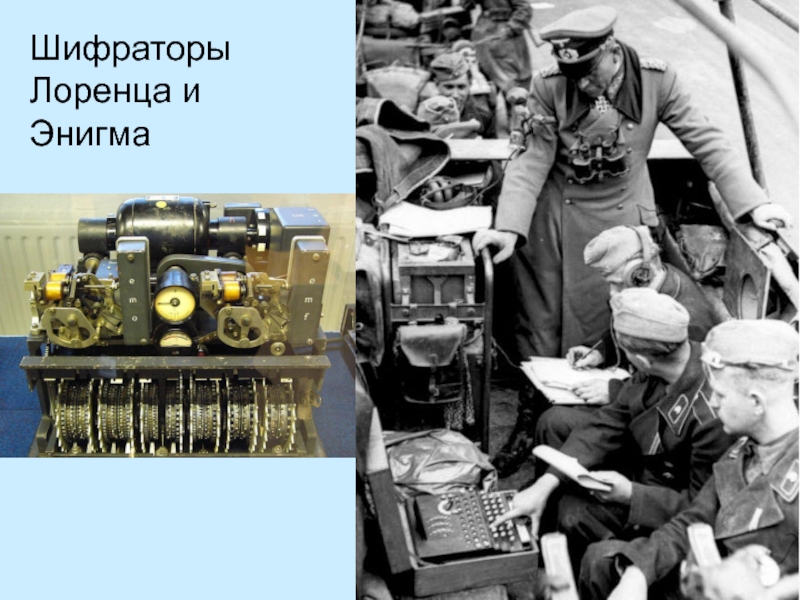

- 38. Шифраторы Лоренца и Энигма
- 39. Слайд 39

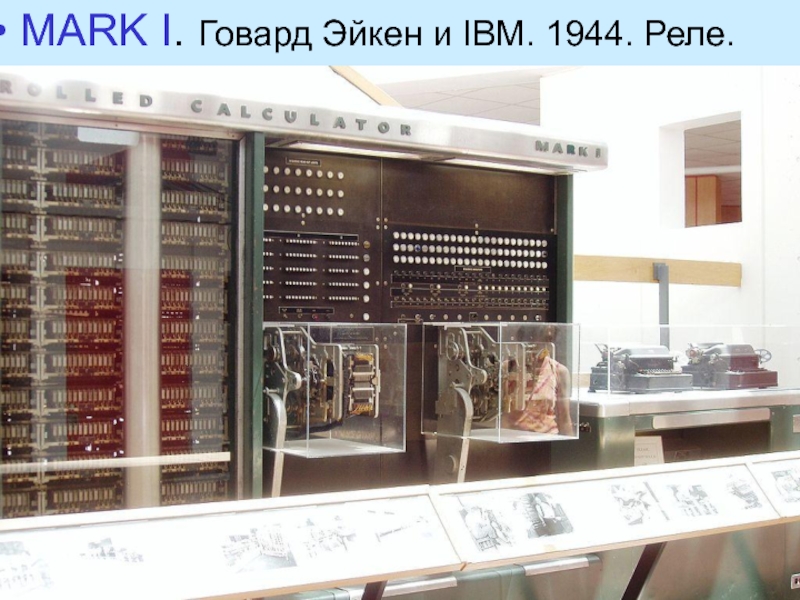

- 40. MARK I. Говард Эйкен и IBM. 1944. Реле.
- 41. Ввод программы

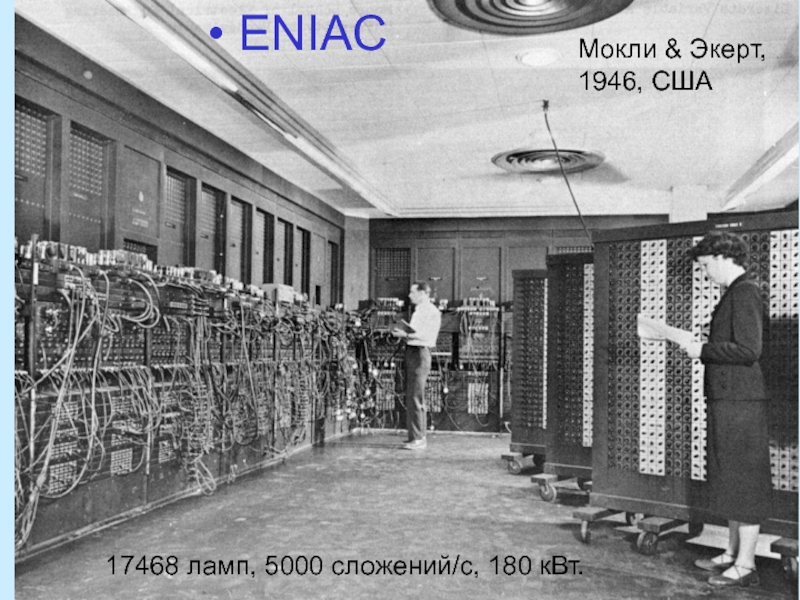

- 42. ENIACМокли & Экерт, 1946, США17468 ламп, 5000 сложений/с, 180 кВт.

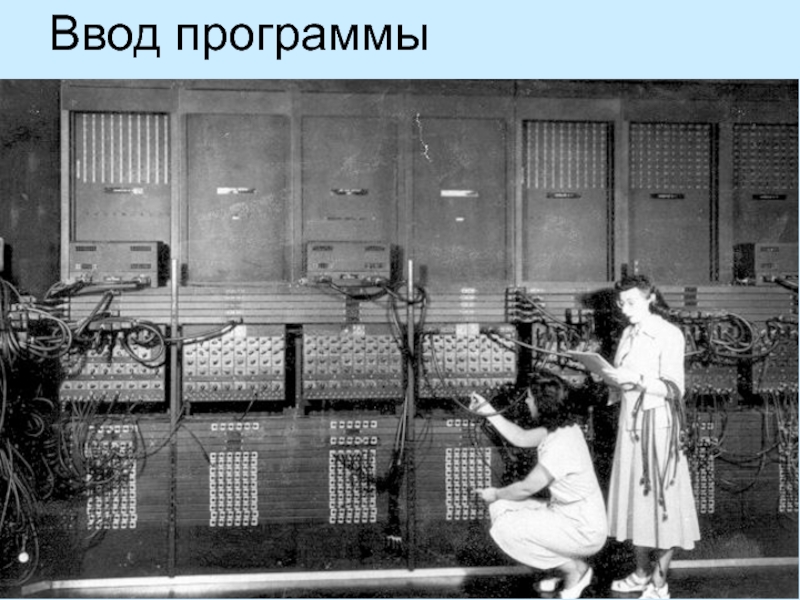

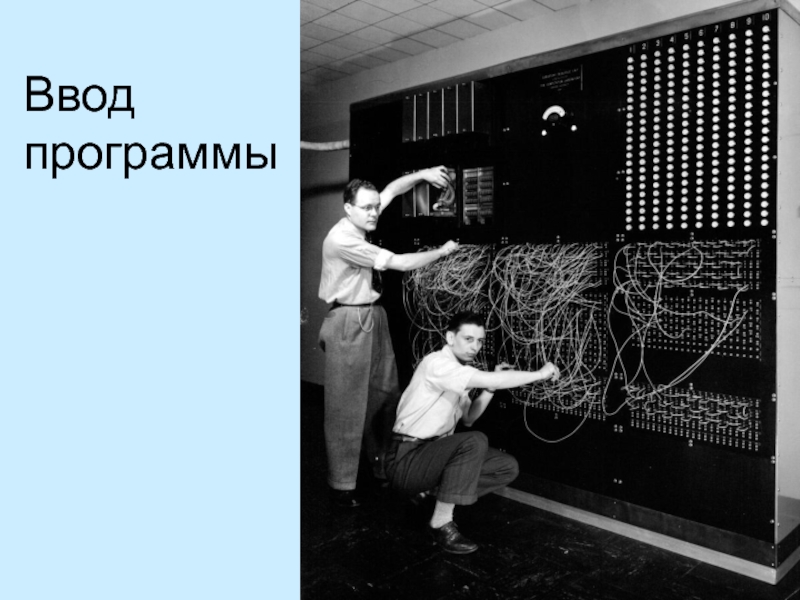

- 43. Ввод программы

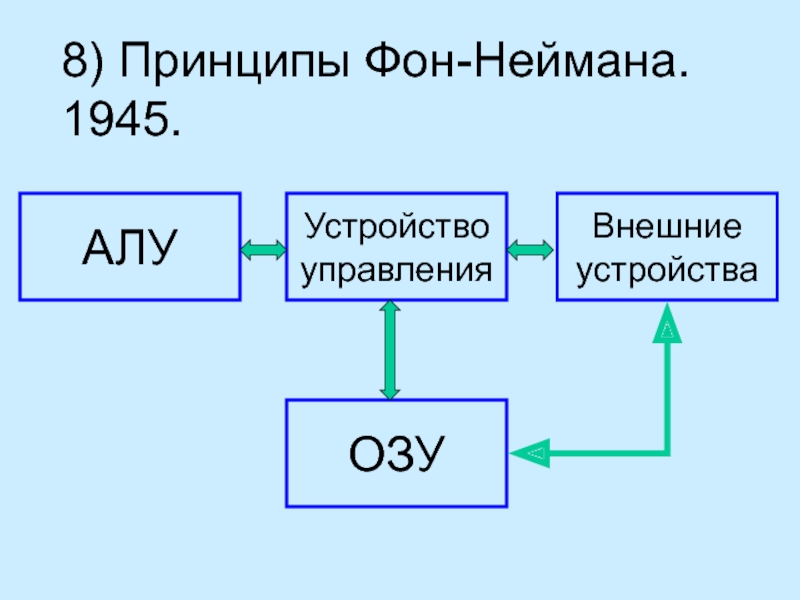

- 44. 8) Принципы Фон-Неймана. 1945.АЛУУстройствоуправленияВнешниеустройстваОЗУ
- 45. Тезисы: программы можно менять, не меняя аппаратных
- 46. Оппенгеймер и Фон-Нейман
- 47. 9) Первые отечественные ЭВМ 1953, БЭСМ-1 и

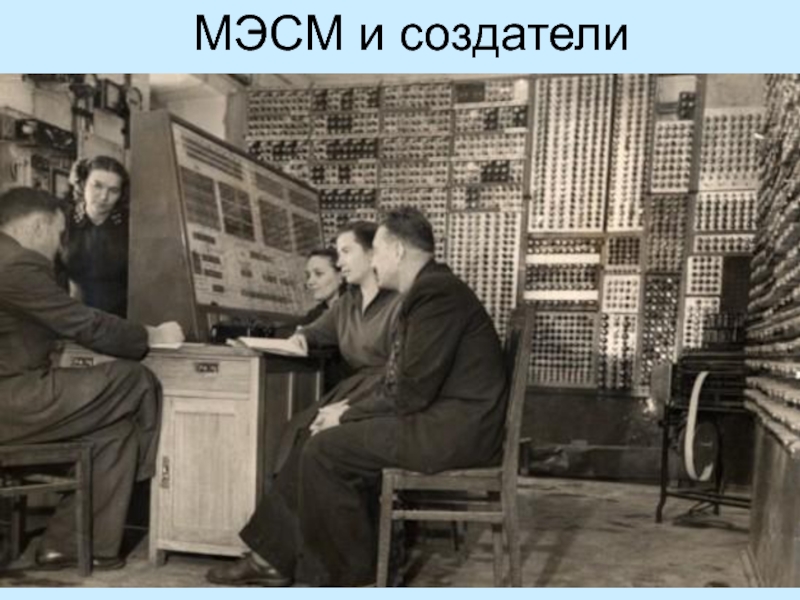

- 48. МЭСМ и создатели

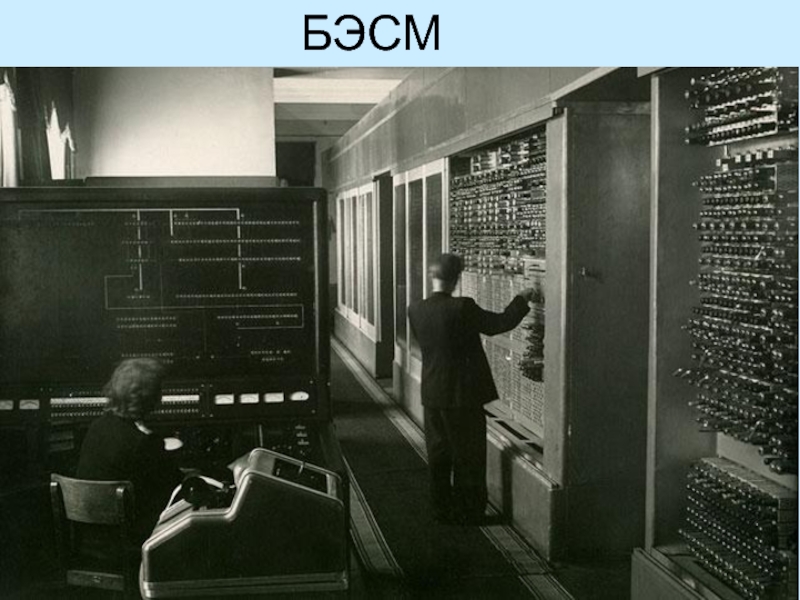

- 49. БЭСМ

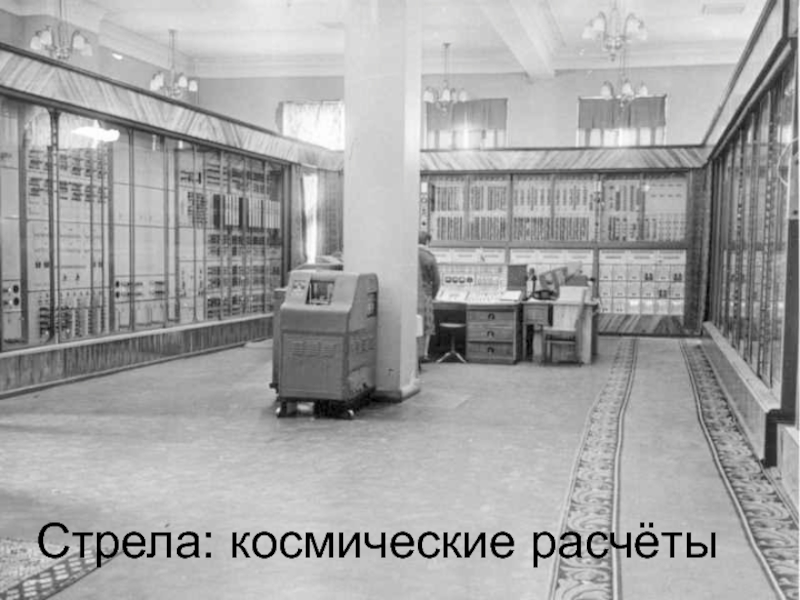

- 50. Стрела: космические расчёты

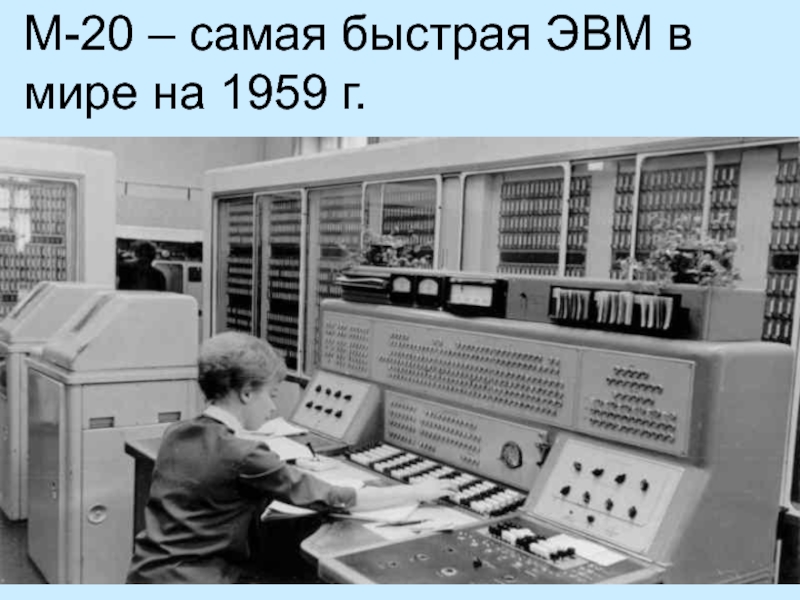

- 51. М-20 – самая быстрая ЭВМ в мире на 1959 г.
- 52. 10) Поколения ЭВМПо элементной базе и возможностям:1.

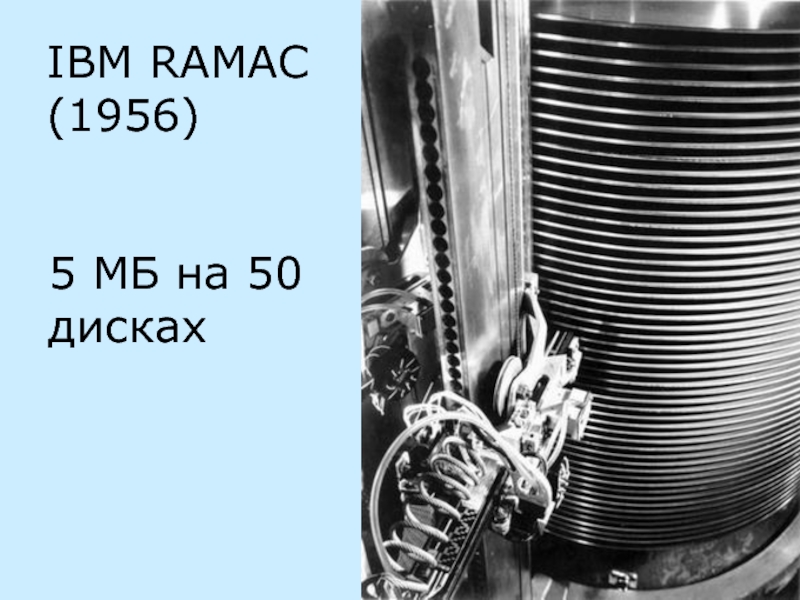

- 53. IBM RAMAC (1956) 5 МБ на 50 дисках

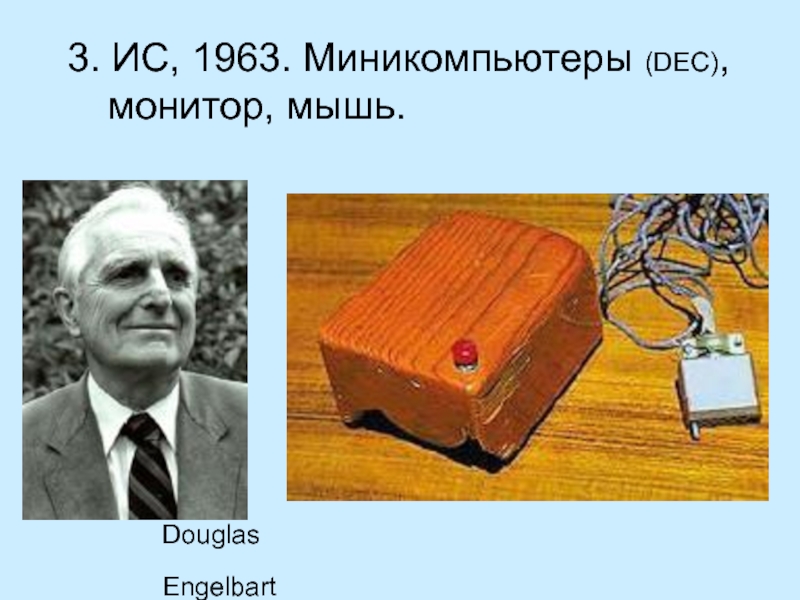

- 54. 3. ИС, 1963. Миникомпьютеры (DEC), монитор, мышь.Douglas Engelbart

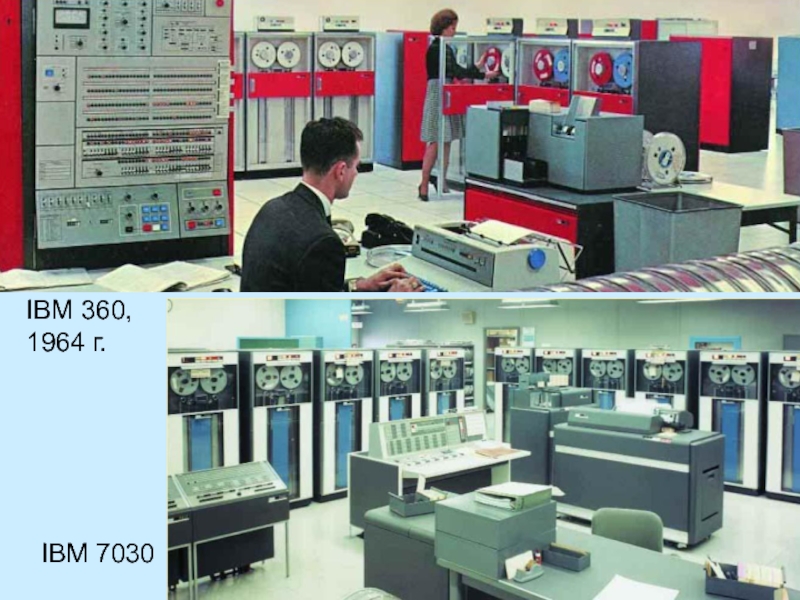

- 55. IBM 360,1964 г. IBM 7030
- 56. Закон Мура (1965): число транзисторов в процессорах удваивается за 2 года

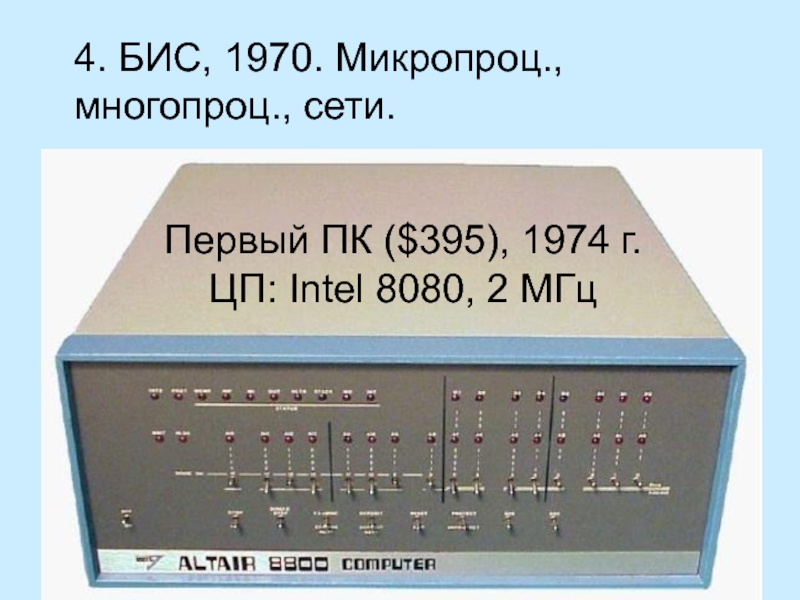

- 57. 4. БИС, 1970. Микропроц., многопроц., сети.Первый ПК ($395), 1974 г. ЦП: Intel 8080, 2 МГц

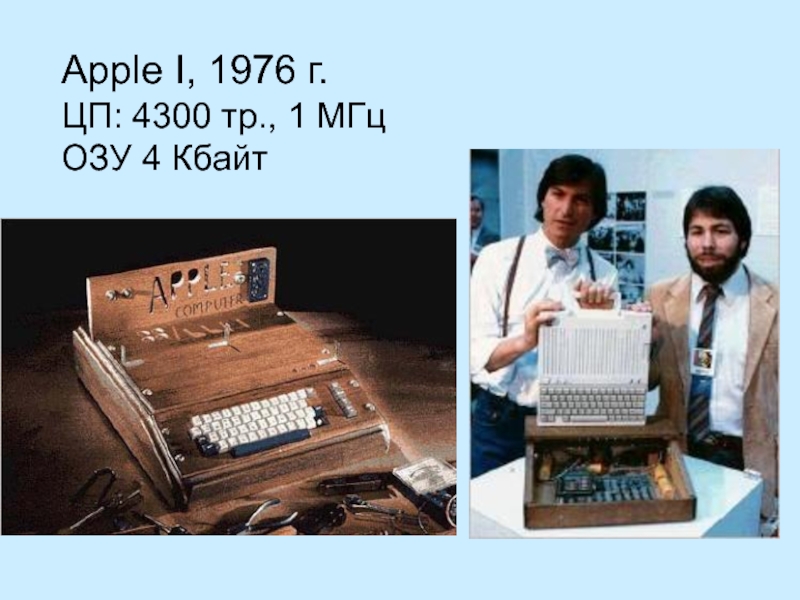

- 58. Apple I, 1976 г. ЦП: 4300 тр., 1 МГц ОЗУ 4 Кбайт
- 59. TRS-80, 1977 г.4 КБ ОЗУ, 4 КБ

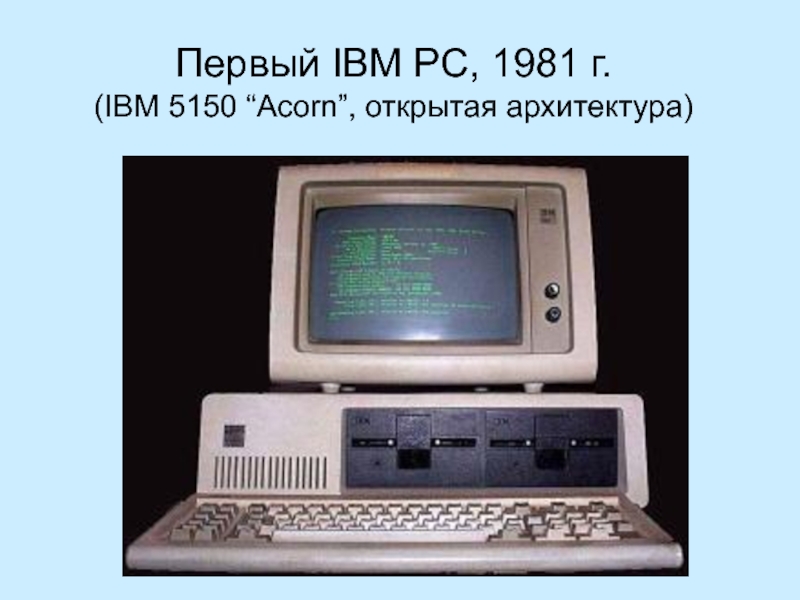

- 60. Первый IBM PC, 1981 г.(IBM 5150 “Acorn”, открытая архитектура)
- 61. СБИС, суперскалярность, оптика, 1980. I-net. Нейрокомпьютеры. Упрощение интерфейса. Самообучение. Квантовые элементы. ИИ.
- 62. Слайд 62
- 63. Слайд 63
- 64. Если возникнет принципиально отличный от человеческого разум
- 65. Скачать презентанцию
Темы и число лекций: Арифметические и логическиеосновы цифровых машин – 3 Интерфейсы. Архитектура ПК – 4 Процессоры – 3 Память – 3 Устройства ввода-вывода – 2 Серверы и суперкомпьютеры – 2
Слайды и текст этой презентации
Слайд 1Аппаратные средства вычислительной техники
Замоздра Сергей Николаевич
Кафедра теор. физики, 125(1)

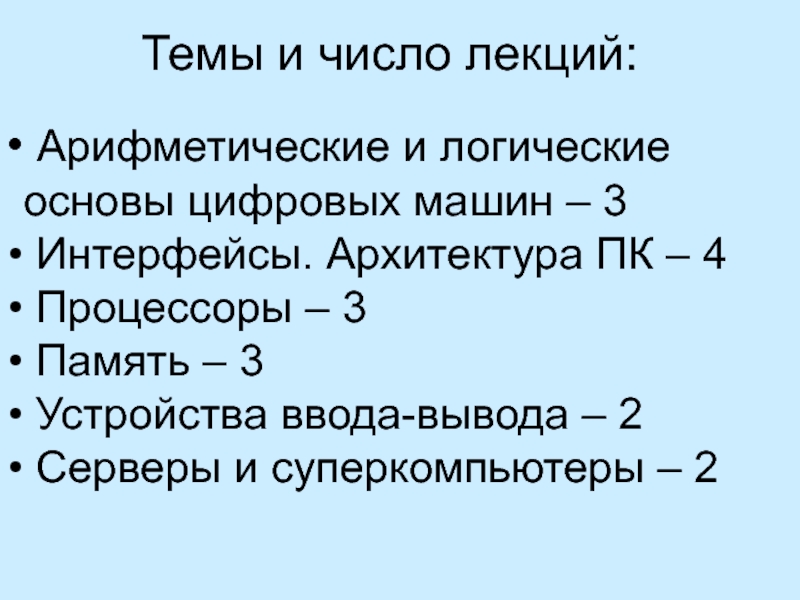

Слайд 2Темы и число лекций:
Арифметические и логические
основы цифровых машин –
3
– 3Устройства ввода-вывода – 2
Серверы и суперкомпьютеры – 2
Слайд 4Арифметика изучает простейшие свойства чисел и действия над ними
Логика –
наука о способах доказательств и опровержений
Слайд 6Компьютер – это «муравейник» из ячеек памяти и проводков, в
котором тактовые генераторы и усилители заставляют бегать электроны
Основная проблема
– организация

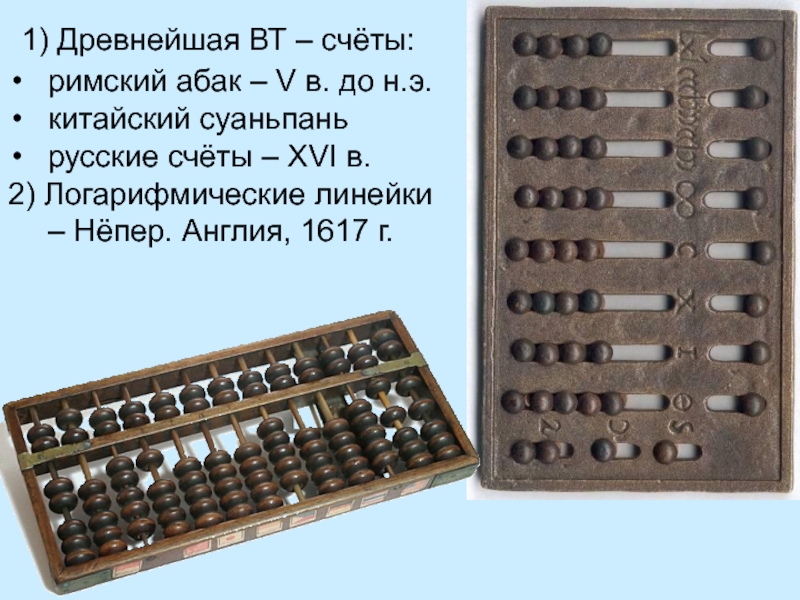

Слайд 8 1) Древнейшая ВТ – счёты:
римский абак – V в.
до н.э.
китайский суаньпань
русские счёты – XVI в.

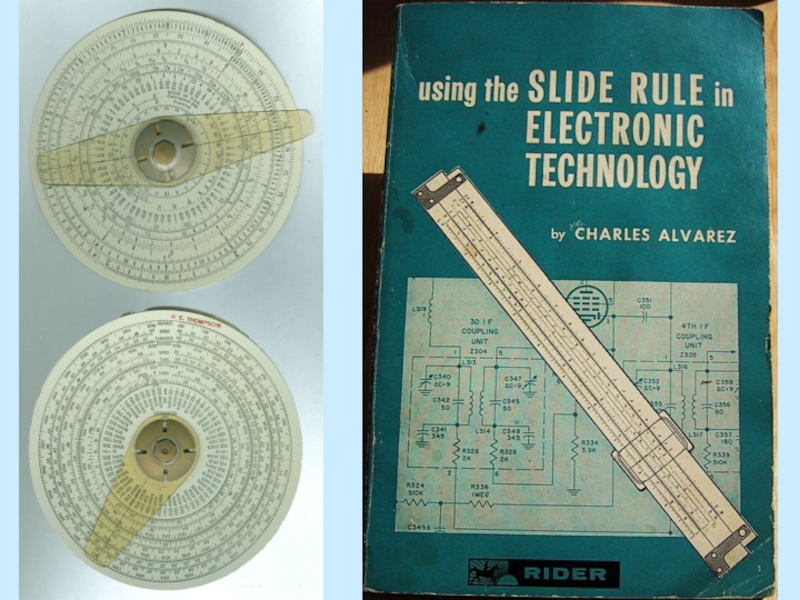

2) Логарифмические линейки
– Нёпер. Англия, 1617 г.

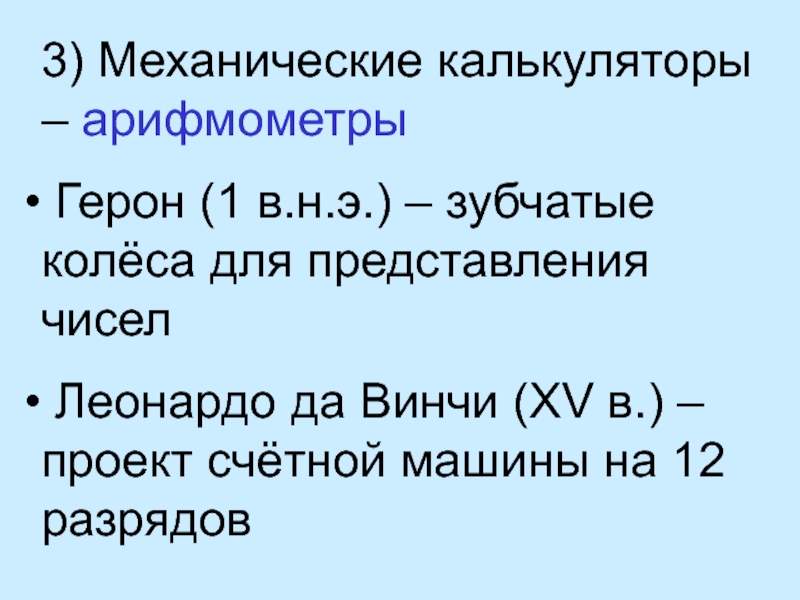

Слайд 113) Механические калькуляторы – арифмометры
Герон (1 в.н.э.) – зубчатые
колёса для представления чисел
Леонардо да Винчи (XV в.) –
проект счётной машины на 12 разрядов

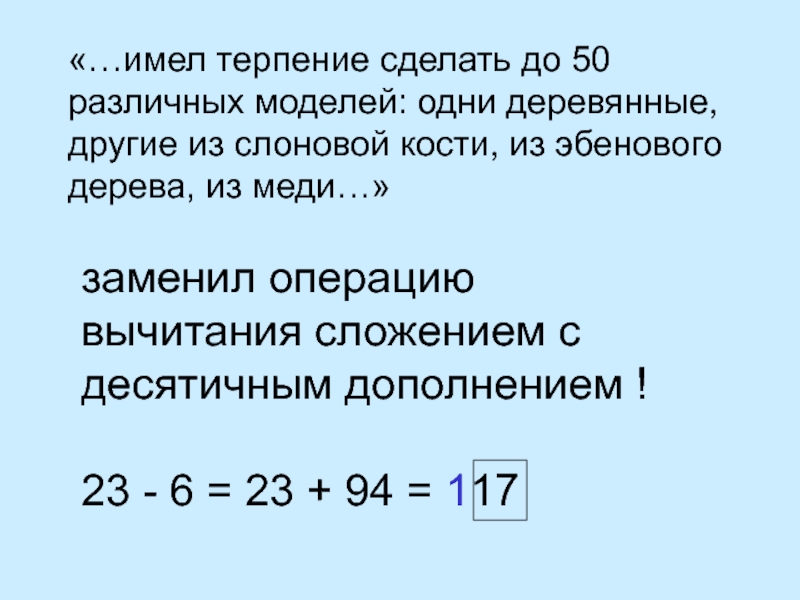

Слайд 13«…имел терпение сделать до 50 различных моделей: одни деревянные, другие
из слоновой кости, из эбенового дерева, из меди…»
заменил операцию вычитания
сложением с десятичным дополнением !23 - 6 = 23 + 94 = 117

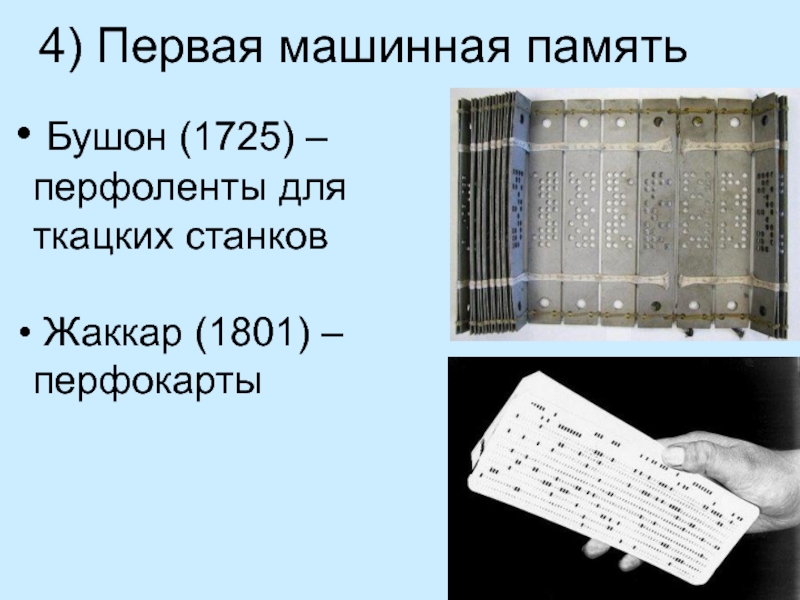

Слайд 214) Первая машинная память
Бушон (1725) – перфоленты для ткацких
станков
Жаккар (1801) – перфокарты

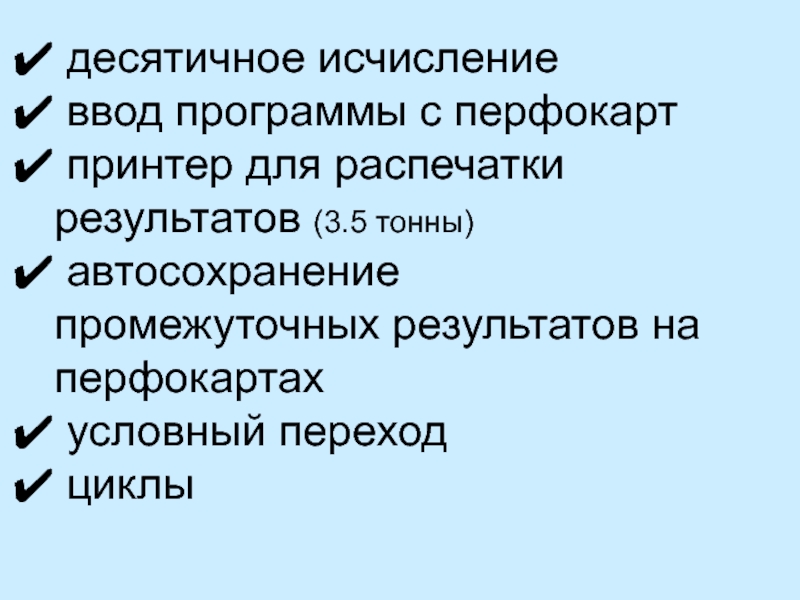

Слайд 23 десятичное исчисление
ввод программы с перфокарт
принтер для распечатки
результатов (3.5 тонны)
автосохранение промежуточных результатов на перфокартах
условный переход
циклы

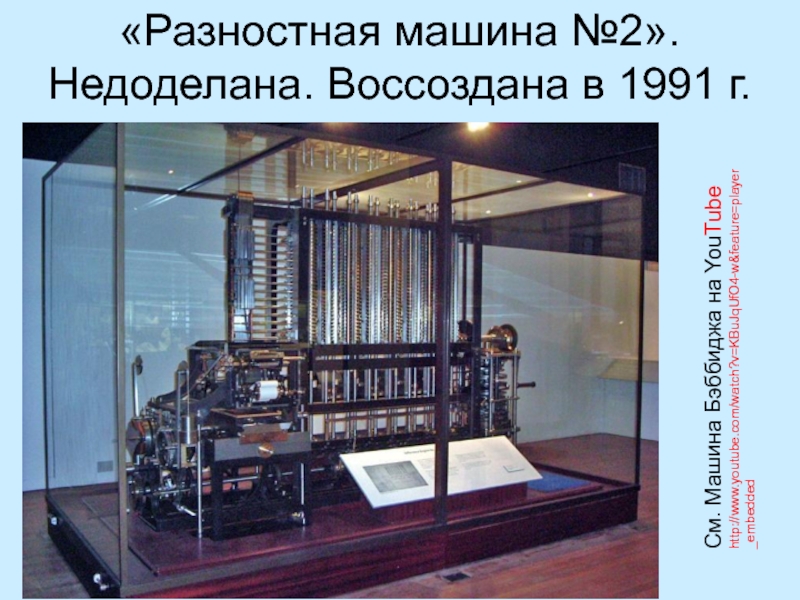

Слайд 24«Разностная машина №2». Недоделана. Воссоздана в 1991 г.
См. Машина Бэббиджа
на YouTube
http://www.youtube.com/watch?v=KBuJqUfO4-w&feature=player_embedded
Слайд 25Августа Ада Кинг Байрон (Графиня Лавлейс) – первый программист в
первой вычисл. лаборатории
1843 г.
программа вычисления коэф. Бернулли
Слайд 26«Аналитическая машина не претендует на то, чтобы создать что-либо. Она
может делать все то, что мы знаем, как приказать ей
делать. Она может только следовать программе, она не в состоянии предугадать какие-либо аналитические соотношения или истины. Сфера ее деятельности – помочь нам сделать то, с чем мы уже знакомы.»8 августа 1843

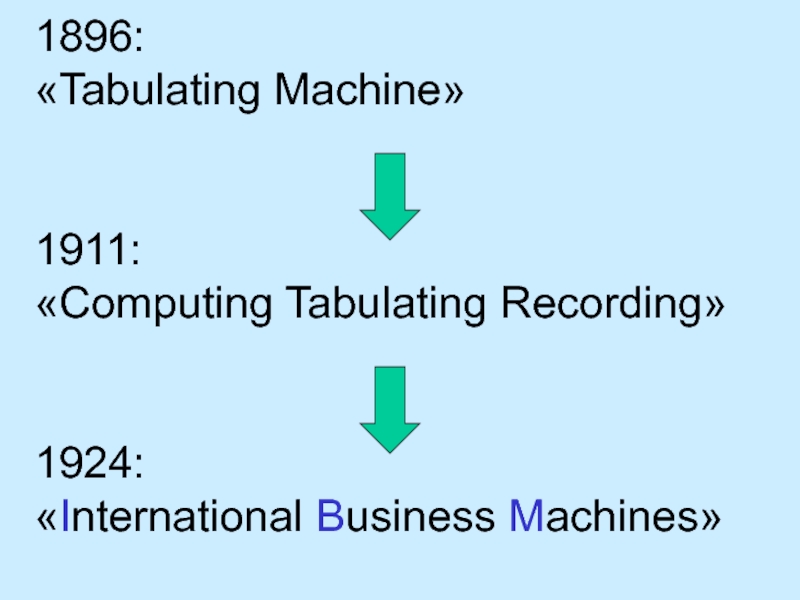

Слайд 281896:
«Tabulating Machine»
1911:
«Computing Tabulating Recording»
1924:
«International Business Machines»

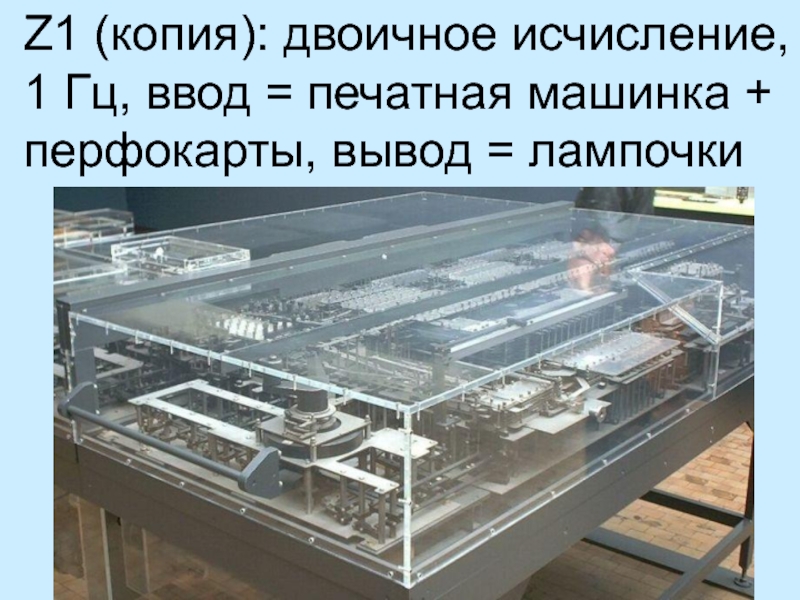

Слайд 31Z1 (копия): двоичное исчисление, 1 Гц, ввод = печатная машинка
+ перфокарты, вывод = лампочки

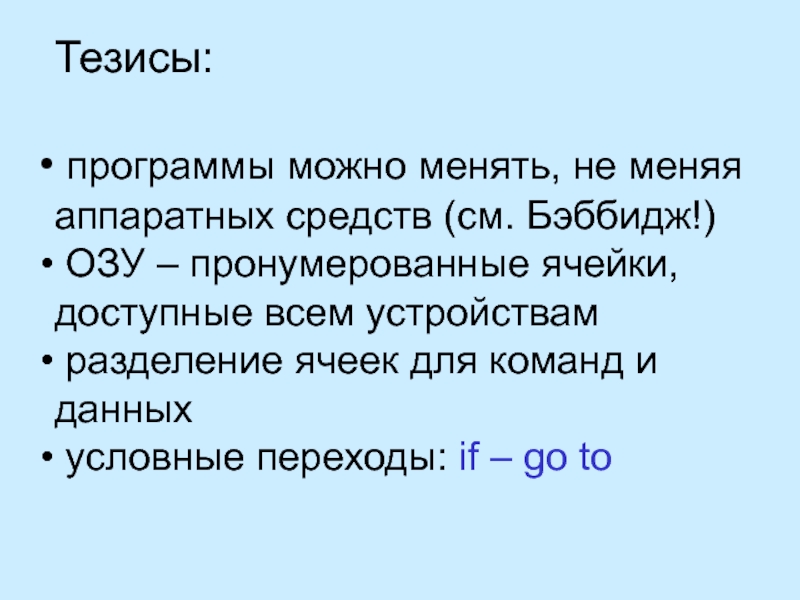

Слайд 45Тезисы:
программы можно менять, не меняя аппаратных средств (см. Бэббидж!)
ОЗУ – пронумерованные ячейки, доступные всем устройствам
разделение ячеек для
команд и данныхусловные переходы: if – go to

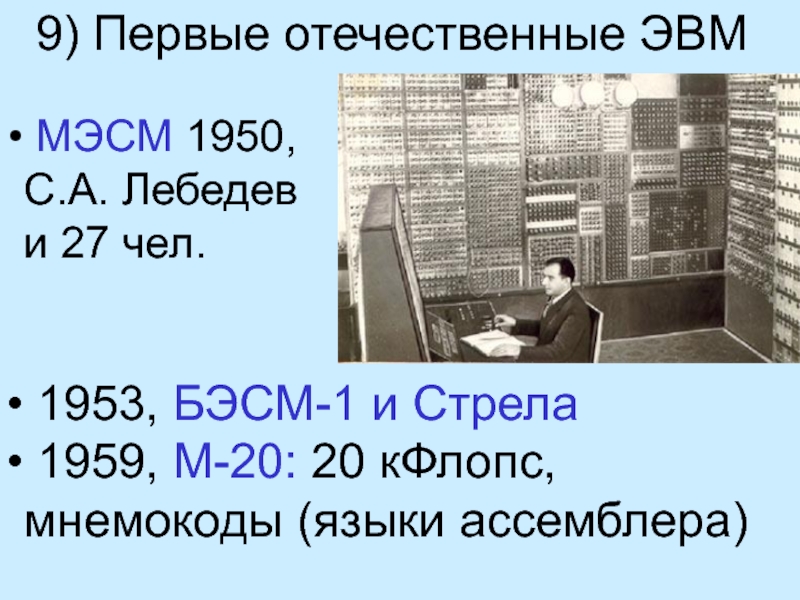

Слайд 479) Первые отечественные ЭВМ
1953, БЭСМ-1 и Стрела
1959, М-20:
20 кФлопс, мнемокоды (языки ассемблера)
МЭСМ 1950, С.А. Лебедев и
27 чел.

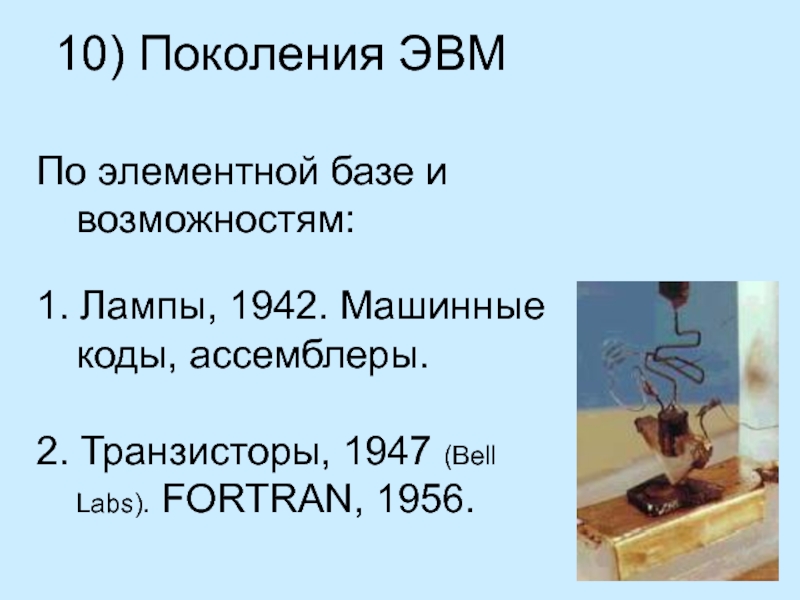

Слайд 5210) Поколения ЭВМ
По элементной базе и возможностям:
1. Лампы, 1942. Машинные
коды, ассемблеры.
2. Транзисторы, 1947 (Bell Labs). FORTRAN, 1956.

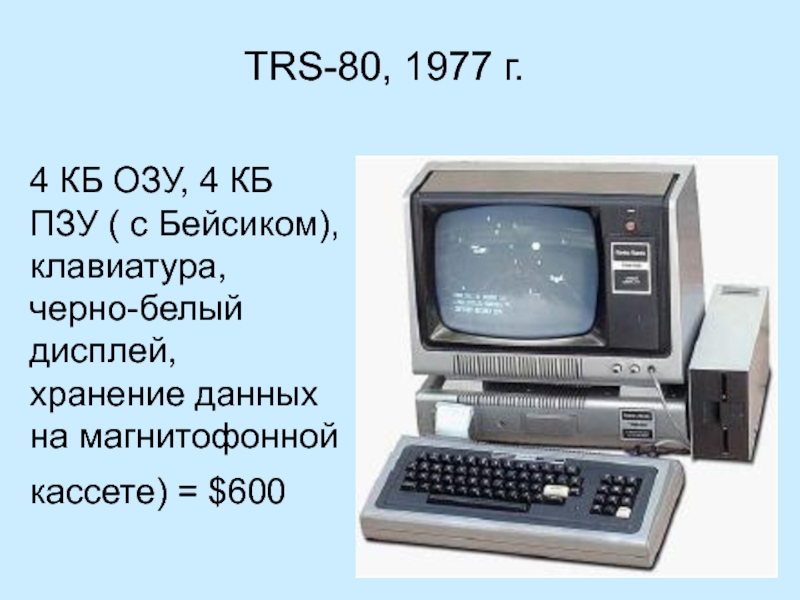

Слайд 59TRS-80, 1977 г.
4 КБ ОЗУ, 4 КБ ПЗУ ( c
Бейсиком), клавиатура, черно-белый дисплей, хранение данных на магнитофонной кассете) =
$600

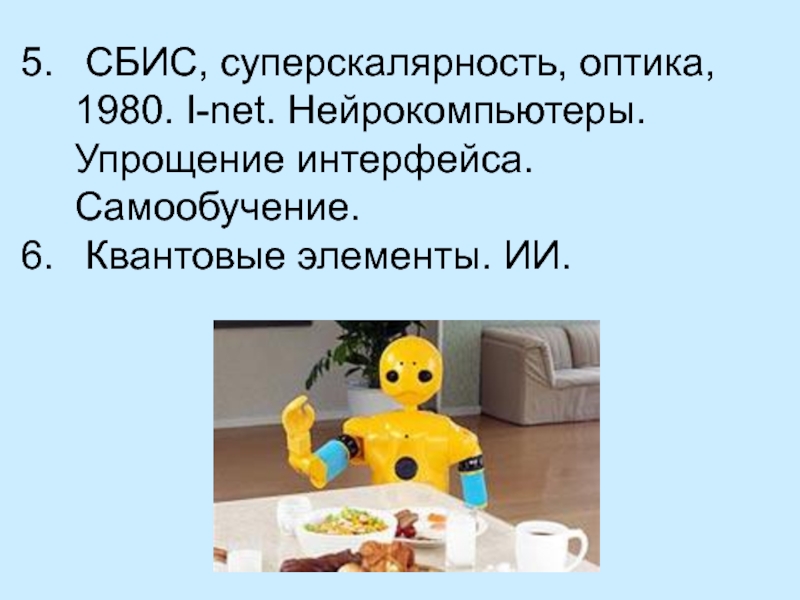

Слайд 61 СБИС, суперскалярность, оптика, 1980. I-net. Нейрокомпьютеры. Упрощение интерфейса. Самообучение.
Квантовые элементы. ИИ.

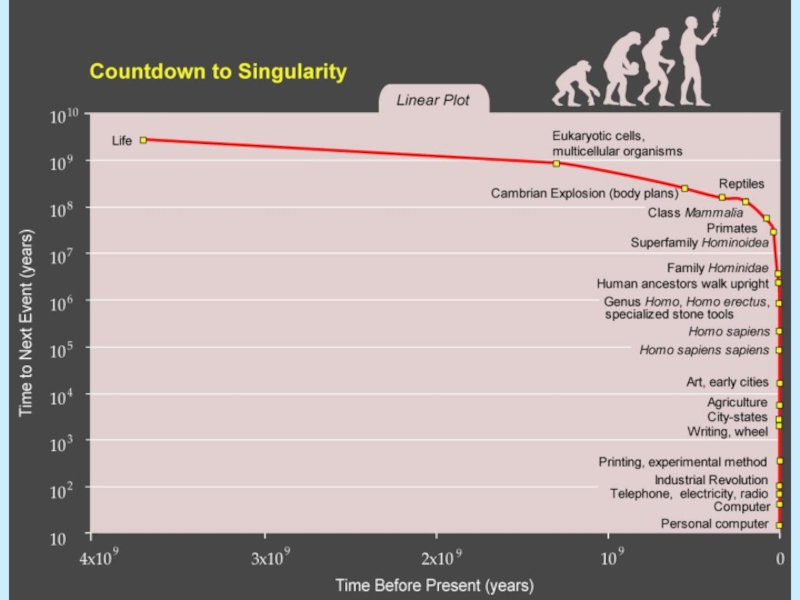

Слайд 64Если возникнет принципиально отличный от человеческого разум (постчеловек), дальнейшую судьбу
цивилизации будет невозможно предсказать, опираясь на человеческое поведение.
Взрывоподобный НТП из-за
создания ИИ и самовоспроизводящихся машининтеграции человека с компьютерами
роста возможностей человеческого мозга за счёт биотехнологий
