Қазақстан Республикасының білім және ғылым Министрлігі Қарағанды Мемлекеттік

«Құрылыс материалдарын, бұйымдарын және конструкцияларын өндіру», 5B072900 – «Құрылыс» мамандықтарының

студенттері үшін
Сәулет – құрылыс факультет,
«Құрылыс материалдары және технологиялары» кафедрасы
по дисциплине
«Құрылыс материалдары» пәні бойынша
Слайд-дәріс

Слайд-дәрісті дайындаған: аға оқытушы Икишева А.О.

АЛЫНАТЫН ШИКІЗАТТЫҚ МАТЕРИАЛДАР
Дәріс жоспары:
Тау жыныстарының генетикалық топтастырылуы. Олардың пайда болу

жағдайы, құрылысының сипаттамасы және қасиеттерінің өзара байланысы;
Табиғи тас материалдар: түрлері, қолданылуы;
Құрылыс материалдарын өндіруге арналған тау жыныстарынан алынатын шикізаттық материалдар.

сипаттамасы және қасиеттерінің өзара байланысы
Тау жыныстары деп құрамы тұрақты, бір

минералдан - мономинералдан, немесе бірнеше минералдан - полиминералдан тұратын минералдық массаны айтамыз.
Мономинералдық тау жыныстарына - кварц құмы, гипс, магнезит жатады, ал полиминералдыққа - гранит, базальт, порфир т.б. жатады.
Минерал (лат. minera — руда) деп химиялық құрамы, құрылысы және қасиеттері бойынша біртекті, жер бетіндегі және тереңдігіндегі физика-химиялық процестер нәтижесінде түзілетін табиғи дене. Басым көпшілігінде минералдар — қатты денелер: кристалды және аморфты.

сипаттамасы және қасиеттерінің өзара байланысы

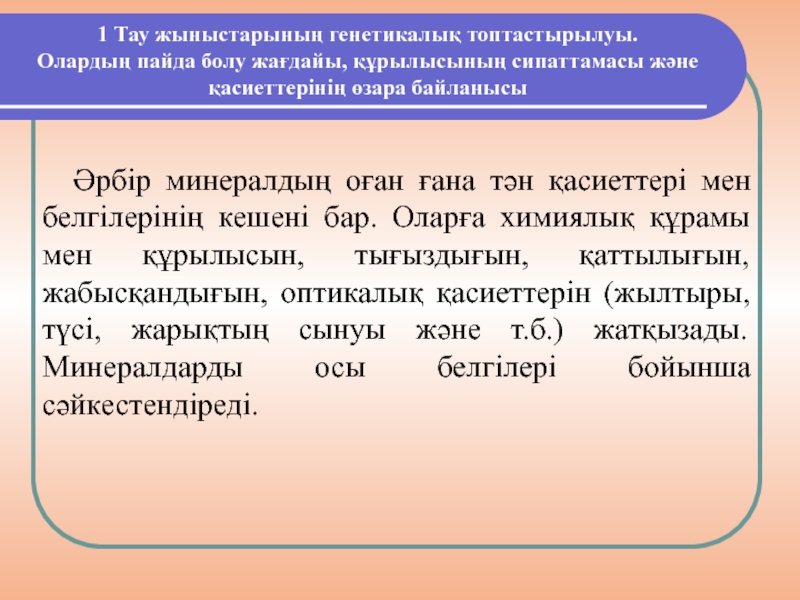

Әрбір минералдың оған ғана тән қасиеттері

мен белгілерінің кешені бар. Оларға химиялық құрамы мен құрылысын, тығыздығын, қаттылығын, жабысқандығын, оптикалық қасиеттерін (жылтыры, түсі, жарықтың сынуы және т.б.) жатқызады. Минералдарды осы белгілері бойынша сәйкестендіреді.

сипаттамасы және қасиеттерінің өзара байланысы

Тау жыныстары генетикалық жіктемесіне байланысты үш

үлкен топқа бөлінеді: магмалық, шөгінді, метаморфтық

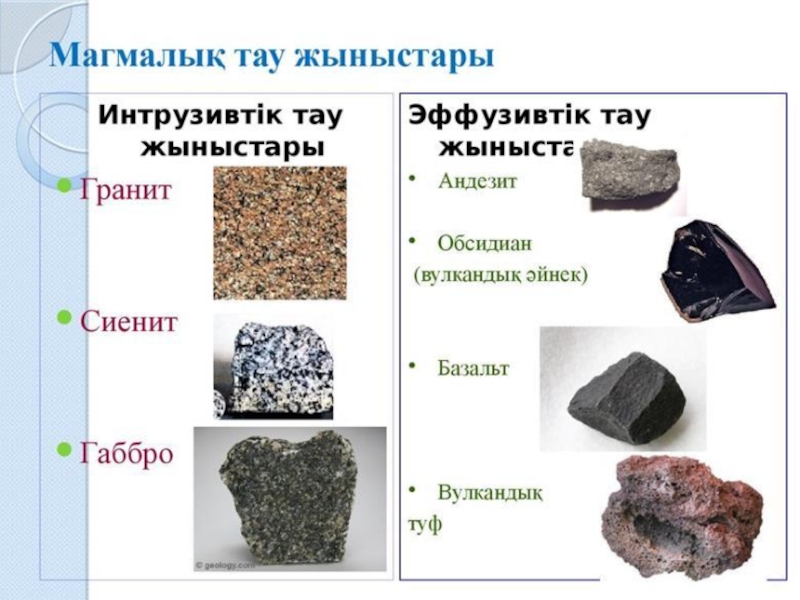

Магмалық тау жыныстары (м.т.ж) жер қойнауындағы магманың қысыммен жер бетіне шығып қатуының нәтижесінде пайда болған (мысалы вулкан арқылы).
М.т.ж. үшке белінеді:
Жер асты тастары тереңдетілген (глубинные) - жоғарғы жер қабаттарының қысымымен жәй біркелкі суудың нәтижесінде пайда болған.
Төгілмелі тау жыныстары (излившиеся) - жер бетіне шыққан магманың тез сууының нәтижесінде пайда болған.
Кесекті тау жыныстары (обломочные) - вулкан атылған кезде жер бетіне қысымның күшінен лақтырылған, бөлшектелген массалар (пемза, вулкан күлі). Оның бір бөлегі өткен уақыттың өтуі нөтижесінде цементтелген. Мысалы оған вулкан туфы жатады.

көрсетілген.

болып саналады. Жыныстың түсі дала шпатының түсімен (сұр түстен қызыл

түске дейін) анықталады. Тығыздығы мен беріктілігінің жоғары болуымен қатар гранит сынғыш, яғни морт келеді. Граниттің су сіңірімділігі 1 % төмен, аязға төзімділігі 200 циклден жоғары. Гранит оңай өңделеді (жылтырлату). Гранит көбінесе монументальді ғимараттар мен гидротехникалық құрылғыларды қаптау үшін, еденге арналған плиткалар, баспалдақтар, жолға арналған материалдар, бетонға арналған толтырғыштар, бұт тастары түрінде қолданылады.
Р= 2700 кг/м 3, П =0,5 ... 1,5 R = 100 .. . 250 МПа

Сиениттің граниттен айырмашылығы оның құрамында кварц жоқ, негізінен дала шпаты мен қара боялған минералдардан (15%) тұрады. Сиенит сыртқы түріне қарай гранитке ұқсас, бірақ оның түсі қоңырлау, ал беріктілігі гранитке қарағанда төмендеу. Р =2600 . . . 2800 кг/м3, R =120 ... 150 МПа.
Кен орындары - Украина, Урал, Казахстан, Кавказ, Средняя Азия, США, Канада, Германия, Норвегия, т.б.

дейін қара түске боялған минералдардан тұрады. Оның құрылымы майда- және

орташа дәнді болса, ал түсі сұр жасылдан қара жасылға дейін барады. Құрылыстық қасиеттеріне қарай диорит граниттен кемде емес. Диорит көбінесе қаптама жұмыстарында және жол құрылысында қолданылады.
Р =2700 . . . 2900 кг/м3, R = 150... 300 МПа.
Северная Америка (Кордильеры). Великобритании, Центральной Азии (Казахстан), Россия (Урал, мысалы Сангалыкское месторождение диорита, Чёрная сопка), және т.б. жерлерде.

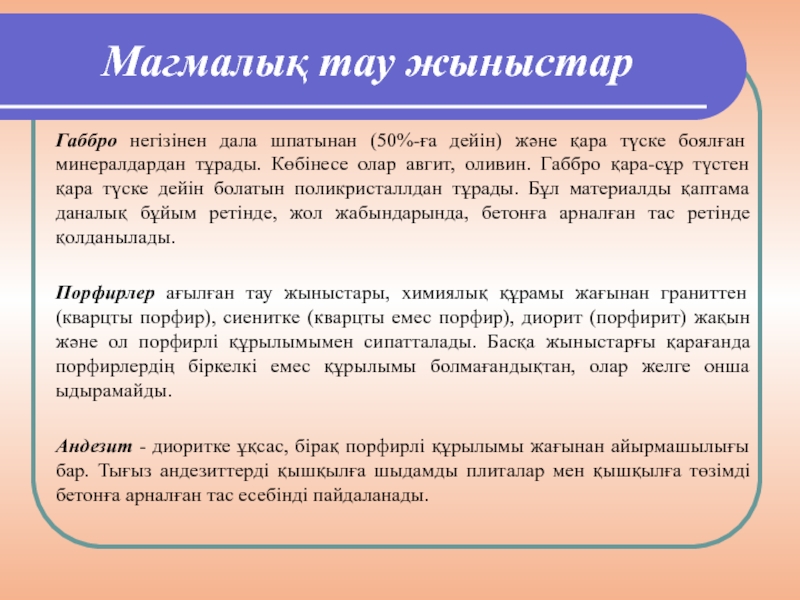

түске боялған минералдардан тұрады. Көбінесе олар авгит, оливин. Габбро қара-сұр

түстен қара түске дейін болатын поликристаллдан тұрады. Бұл материалды қаптама даналық бұйым ретінде, жол жабындарында, бетонға арналған тас ретінде қолданылады.

Порфирлер ағылған тау жыныстары, химиялық құрамы жағынан граниттен (кварцты порфир), сиенитке (кварцты емес порфир), диорит (порфирит) жақын және ол порфирлі құрылымымен сипатталады. Басқа жыныстарғы қарағанда порфирлердің біркелкі емес құрылымы болмағандықтан, олар желге онша ыдырамайды.

Андезит - диоритке ұқсас, бірақ порфирлі құрылымы жағынан айырмашылығы бар. Тығыз андезиттерді қышқылға шыдамды плиталар мен қышқылға төзімді бетонға арналған тас есебінді пайдаланады.

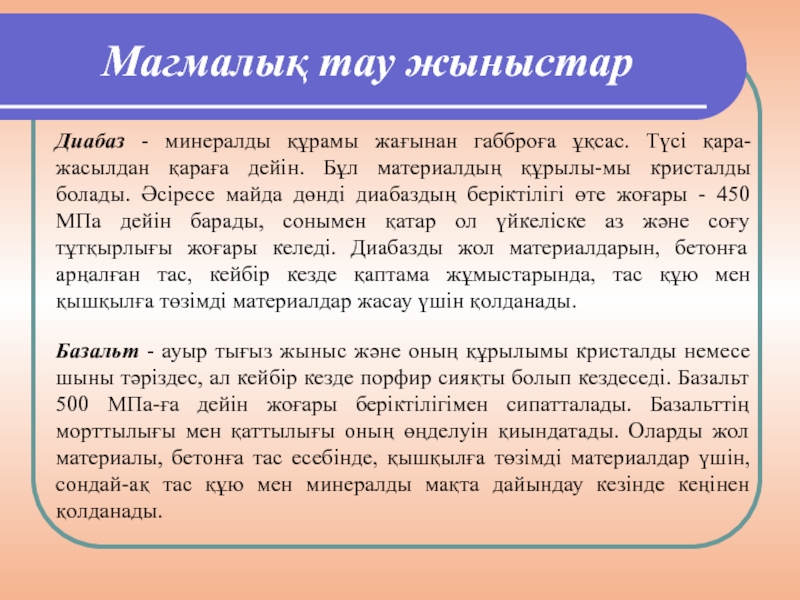

қара-жасылдан қараға дейін. Бұл материалдың құрылы-мы кристалды болады. Әсіресе майда

дөнді диабаздың беріктілігі өте жоғары - 450 МПа дейін барады, сонымен қатар ол үйкеліске аз және соғу тұтқырлығы жоғары келеді. Диабазды жол материалдарын, бетонға арңалған тас, кейбір кезде қаптама жұмыстарында, тас құю мен қышқылға төзімді материалдар жасау үшін қолданады.

Базальт - ауыр тығыз жыныс және оның құрылымы кристалды немесе шыны тәріздес, ал кейбір кезде порфир сияқты болып кездеседі. Базальт 500 МПа-ға дейін жоғары беріктілігімен сипатталады. Базальттің морттылығы мен қаттылығы оның өңделуін қиындатады. Оларды жол материалы, бетонға тас есебінде, қышқылға төзімді материалдар үшін, сондай-ақ тас құю мен минералды мақта дайындау кезінде кеңінен қолданады.

сипаттамасы және қасиеттерінің өзара байланысы
Шөгінді тау жыныстарын екінші реттік деп

жиі атайды. Олар атылған (бірінші реттік) және сыртқы жағдайлардың әсерінен басқа тау жыныстарының бұзылуы (мүжілуі) нәтижесінде немесе заттардың қандай да бір ортадан шөгуі нәтижесінде түзілген.
Механикалық тау жыныстары (кесекті шөгінділер) – атқылаған және басқа тау жыныстарының температураның күрт ауысуынан, су мен желдің әсерінен механикалық бұзылуының нәтижесінде түзілген.
Хемогенді (химиялық шөгінділер) – кейіннен тығыздалуымен және цементтелуі арқылы сулы ерітінділерден минералдық заттардың шөгуі кезінде түзілген тау жыныстары (доломит, магнезит).
Органогенді тау жыныстары тірі және өсімдік организмдері қалдық-тарының шөгіндісі нәтижесінде түзілген, олардың қаңқалары мен сауыттарында минералдық заттар болған. Мұндай шөгінділер әдетте тығыздалған және цементтелген (әк тастар, бор және т.б.).

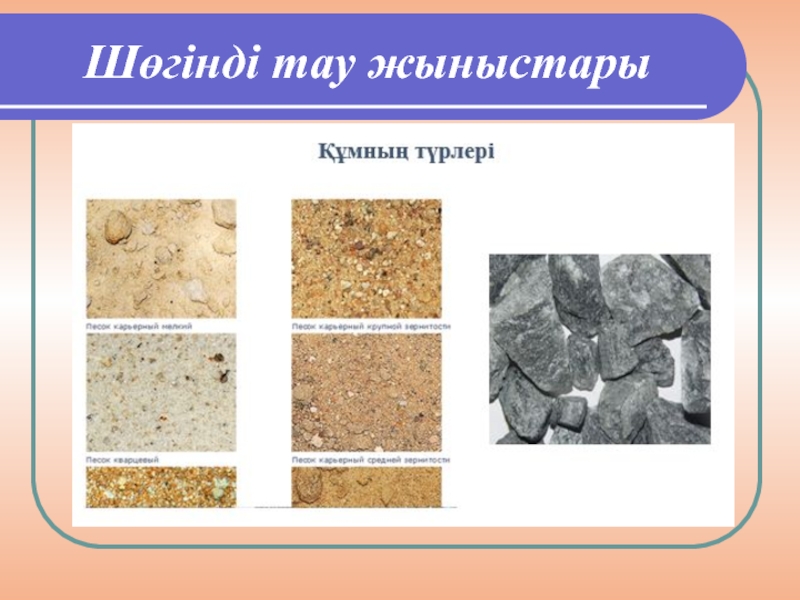

ұруы нәтижесінде пайда болған тау жыныстары. Түзілген құм дәндерінің өлшемдері

0,16....5 мм, ал жұмыр тастың өлшемі 5....70 мм құрайды.
Саздар дала шпаты тау жыныстарының (гранит, гнейс пен басқалар) желдің өсері негізінде жұқа сынықты шөгінділердің пайда болуы арқылы түзілген. Құрамы жағынан саздар кварц, слюда дәндерінен, темір тотығы, кальций және магний карбонаттарынан тұрады. Каолинитті саздар (каолин) ақ түс және қосымшалардың түрі мен мөлшеріне қарай түсі қара түске дейін езгереді. Саз суланса пластикалық қасиетке ие болады, ал күйдірілгеннен кейін тасқа айналады. Олар керамикалық өнеркәсіп пен цемент өндірісінің негізгі шикізаты болып табылады.

жыныстарға жатады. Олар негізінен гипс минералы мен ангидриттен тұрады. Сыртқы

түрі мен физикалық-механикалық қасиеттері жағынан олардың бір-бірінен айыырмашылығы жоқ. Олар негізінен байланыстырғыш заттарды өндіргенде және ғимараттардың ішкі қабырғаларын қаптама материалы ретінде қолданады.

Магнезит - негізінен магнезит минералынан тұратын, шығу тегі химиялық түрде түзілген жыныс. Оны отқа шыдамды бұйымдар жасау үшін және аздап байланыстырғыш заттар алу үшін пайдаланады.

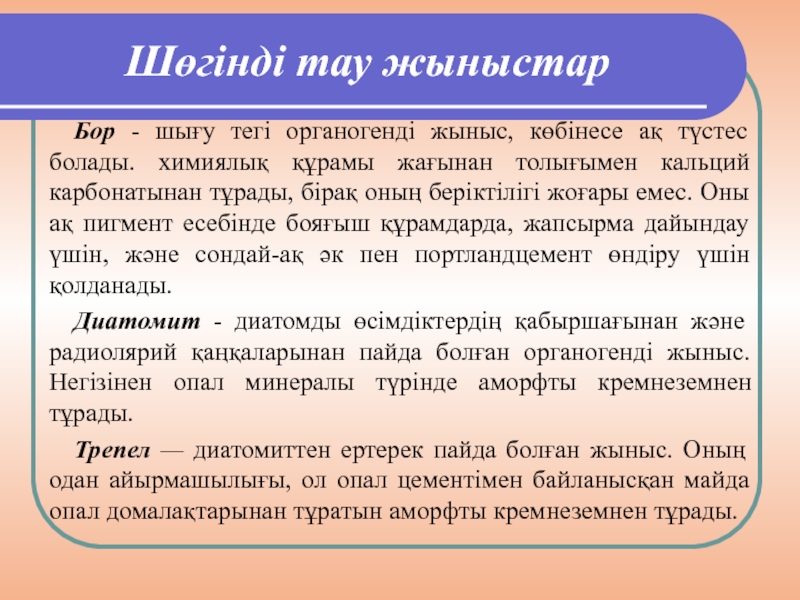

түстес болады. химиялық құрамы жағынан толығымен кальций карбонатынан тұрады, бірақ

оның беріктілігі жоғары емес. Оны ақ пигмент есебінде бояғыш құрамдарда, жапсырма дайындау үшін, және сондай-ақ әк пен портландцемент өндіру үшін қолданады.
Диатомит - диатомды өсімдіктердің қабыршағынан және радиолярий қаңқаларынан пайда болған органогенді жыныс. Негізінен опал минералы түрінде аморфты кремнеземнен тұрады.
Трепел — диатомиттен ертерек пайда болған жыныс. Оның одан айырмашылығы, ол опал цементімен байланысқан майда опал домалақтарынан тұратын аморфты кремнеземнен тұрады.

сипаттамасы және қасиеттерінің өзара байланысы
Метаморфтық тау жыныстары немесе түрі өзгертілген

жоғары температураның, жоғары қысымның және басқа факторлардың әсерінен шөгінді немесе магмалық тау жыныстарының едәуір түр өзгеруі нәтижесінде жер қыртысы қабатында түзілген.

кварциттер қолданылады.

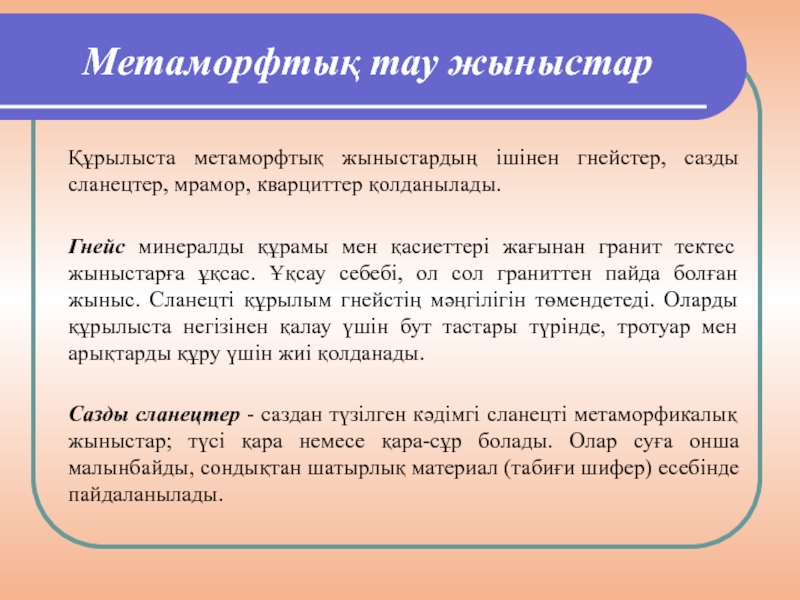

Гнейс минералды құрамы мен қасиеттері жағынан гранит тектес жыныстарға

ұқсас. Ұқсау себебі, ол сол граниттен пайда болған жыныс. Сланецті құрылым гнейстің мәңгілігін төмендетеді. Оларды құрылыста негізінен қалау үшін бут тастары түрінде, тротуар мен арықтарды құру үшін жиі қолданады.

Сазды сланецтер - саздан түзілген кәдімгі сланецті метаморфикалық жыныстар; түсі қара немесе қара-сұр болады. Олар суға онша малынбайды, сондықтан шатырлық материал (табиғи шифер) есебінде пайдаланылады.

пайда болған және бір- бірімен қатты байланысқан кальцит кристалдарынан тұрады.

Оның құрамында кей кезде түрлі қосымшалар (доломит, темір, коміртегі қосылыстары) болады. Сондықтан олар түрлі түсті болады.
Мрамор сығылу кезіндегі жоғары беріктілігімен 300 МПа-ға дейін, аз су сіңірімділігімен — 0,7%, жоғары тығыздығымен 2900 кг/м3 ерекшеленеді.
Мрамор жақсы жылтыр түрге келтіріледі және оларды жұқа плиталарға кесу оңай. Оларды көбінесе қабырғалардың ішкі беттерін қаптау үшін, баспалдақтар мен терезе алды тақтайшаларын жасау үшін пайдаланады.
Мрамор ғимараттардың сыртқы бетіне қолданбаудың себебі, атмосфералық әсерлердің арқасында олардың бетінің түсі өзгеріп, коррозияға тез үшырайды.
Кварциттер - кремнийлі құмдардың түрі озгеруі нәтижесінде пайда болған. Олардың құрылымы тығыз және кварцты цементпен байланысқан кварцтың қайта крис-талданған дәндерінен тұрады. Түсі - ақ, қызыл, қызыл қошқыл.
Кварциттердің мәңгілігі жоғары, тығыздығы - 2700 кг/м3 шамасында, су сіңірімділігі 0,2 %, қаттылығы - 7, сығылу кезіндегі беріктілік шегі 400 МПа-ға дейін барады.
Кварциттерді сыртқы қаптама материал есебінде, кепірлер-де ферма асты тастары және отқа шыдамды материал есебінде қолданады.

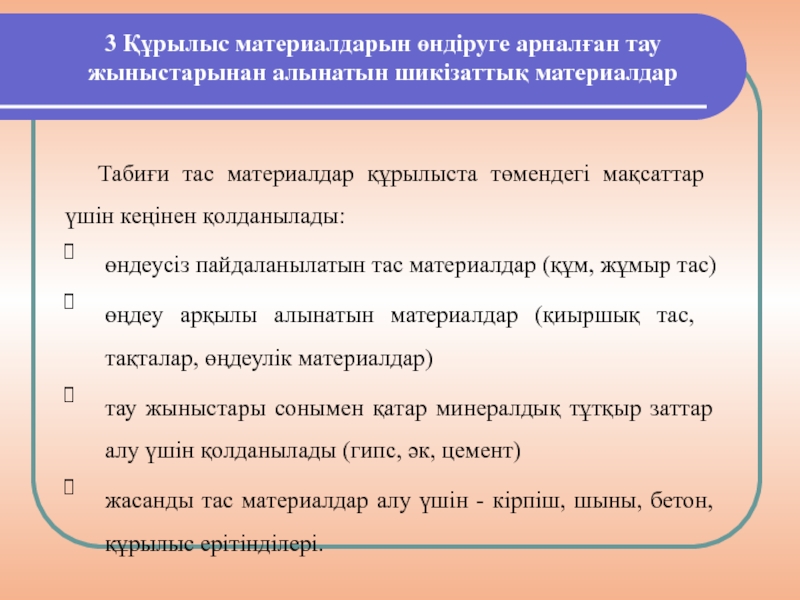

Табиғи тас материалдар құрылыста төмендегі мақсаттар үшін кеңінен қолданылады:
өндеусіз пайдаланылатын

тас материалдар (құм, жұмыр тас)
өңдеу арқылы алынатын материалдар (қиыршық тас, тақталар, өңдеулік материалдар)
тау жыныстары сонымен қатар минералдық тұтқыр заттар алу үшін қолданылады (гипс, әк, цемент)
жасанды тас материалдар алу үшін - кірпіш, шыны, бетон, құрылыс ерітінділері.

материалдарды тығыздығы бойынша құрғақ күйінде ауыр (1800 кг/м3 артық) және

жеңіл (1800 кг/м3 кем) деп бөледі.
Тас материалдар үшін келесі маркалар белгіленген (МПа): 4, 7, 10, 15, 25, 35, 50, 75, 100, 125, 150, 200, 300, 400, 500, 600, 800, 1000.
0,4 - 20 маркалары жеңіл тастарға тән;
Суға төзімділік Кр=0,6-0,8;
Аязға төзімділік бойынша маркалар (Мрз): 10; 15; 35; 100; 150; 200; 300; 500-ге дейін белгіленген.

материалдар ретінде қолданылатын табиғи тастардың қасиеттері: беріктік шегі 0,14-тен 40

Мпа-ға дейін; су сіңірімділігі 30% көп емес (массасы бойынша).
Құрылыста кең қолданылатын табиғи қабырғалық тастардың келесі маркалары бар:
ұлутас - 4; 7; 10; 15; 25; 25; 50;
жанартаулық туфтар, майда кеуекті әктастар - 3,5; 5,0; 7,5; 100; 150; 200.
Жеңіл тасты жыныстардың орташа тығыздығы бір-бірінен ерекшеленеді (0,9-1,8 г/см3). Жеңіл жыныстардан алынған қабырғалық тастардың жұмсару коэффициенті 0,6 аз болмауы керек.

жіктелуі қалай жүргізіледі?
3. Магмалық тау жыныстары қалай түзілген?
4. Қандай материалдар

магмалық тау жыныстарына жатады?
5. Шөгінді тау жыныстар қалай түзілген?
6. Қандай шегінді тау жыныстарын білесің?
7. Органогенді шөгінділер қалай пайда болған?
8. Метаморфтық тау жыныстары қалай түзілген?
9. Мономинералды және полиминералды тау жыныстарының айырмашылығы неде?
10. Тау жыныстарының құрамындағы негізгі минералдарды атаңыз?
11. Тау жыныстарынан қандай құрылыс материалдары алынады?
12. Табиғи қабырғалық тас материалдардың қасиеттері мен өлшемдері қандай?

құралы. Қызылорда, «Тұмар», 2007 ж. - 208 бет.
2. Садуақасов М.,

Батырбаев Ғ. Құрылыс материалдары. Оқу құралы. – Алматы: ҚазҰТУ, 2007. – 259 бет.
Қосымша:
1. Сатеков Б.С. Табиғи және жасанды құрылыс материалдары мен бұйымдары. - Тараз, 2007.- 1-2 бөлім
2. Бисенов Қ.А., Нарманова Р.Ә., Үдербаев С.С. Құрылыс материалдары мен бұйымдары: Оқу құралы. – Алматы: «Издат Маркет», 2007. – 224 бет
2. Петров В.П. Сложные загадки простого строительного камня: - М.: Недра,1984
3. Микульский В.Г. и др. Строительные материалы (материаловедение и технология), уч. пос.-М.: ИАСВ, 2004№
4. Сычев Ю.А. Распиловка камня. - М.: Стройиздат, 1989.
