Боевое использование АСУ ВМФ. Л-24. Принципа автоматизации сетей обмена данными

построения информационно-вычислительных сетей (ИВС) и сетей обмена данными (СОД);
Типовая структура

тракта передачи данных (ТПД);
Основные способы коммутации в автоматизированной системе связи (АСС).
Учебная цель: Дать теоретические основы курсантам по основным принципам автоматизации ИВС. Сформировать знания у курсантов по структуре тракта и способах передачи данных в СОДе.
Литература:
Автоматизация управления и связь в ВМФ под об. редакцией Ю.М.Кононова, СПб., Элмор, 2001;
Основы построения и автоматизации систем связи ВМФ, Г.П.Пуха, СПб., ВМА им. Н.Г. Кузнецова, 2001.
Организация и методика учебного процесса в высших военно-морских учебных заведениях. Часть 2. –Л., ВМА, 1984 год.

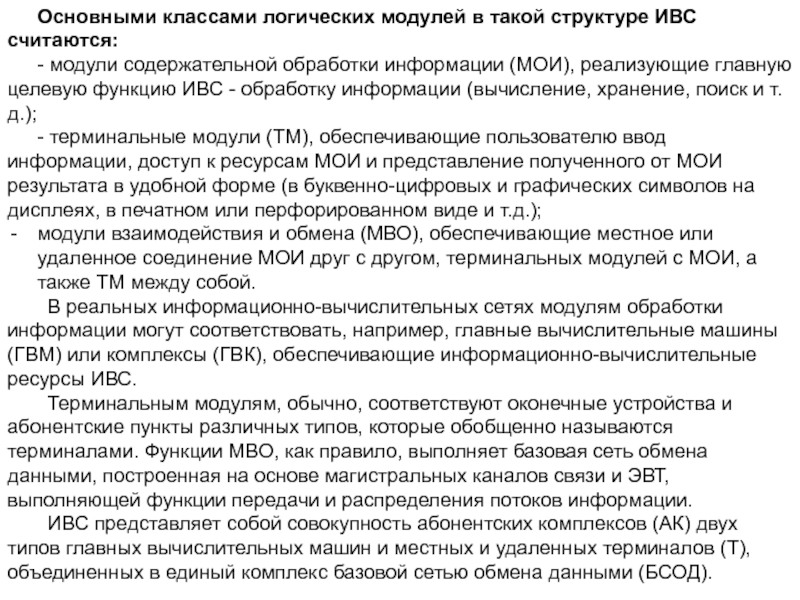

содержательной обработки информации (МОИ), реализующие главную целевую функцию ИВС -

обработку информации (вычисление, хранение, поиск и т.д.);
- терминальные модули (ТМ), обеспечивающие пользователю ввод информации, доступ к ресурсам МОИ и представление полученного от МОИ результата в удобной форме (в буквенно-цифровых и графических символов на дисплеях, в печатном или перфорированном виде и т.д.);
модули взаимодействия и обмена (МВО), обеспечивающие местное или удаленное соединение МОИ друг с другом, терминальных модулей с МОИ, а также ТМ между собой.
В реальных информационно-вычислительных сетях модулям обработки информации могут соответствовать, например, главные вычислительные машины (ГВМ) или комплексы (ГВК), обеспечивающие информационно-вычислительные ресурсы ИВС.
Терминальным модулям, обычно, соответствуют оконечные устройства и абонентские пункты различных типов, которые обобщенно называются терминалами. Функции МВО, как правило, выполняет базовая сеть обмена данными, построенная на основе магистральных каналов связи и ЭВТ, выполняющей функции передачи и распределения потоков информации.
ИВС представляет собой совокупность абонентских комплексов (АК) двух типов главных вычислительных машин и местных и удаленных терминалов (Т), объединенных в единый комплекс базовой сетью обмена данными (БСОД).

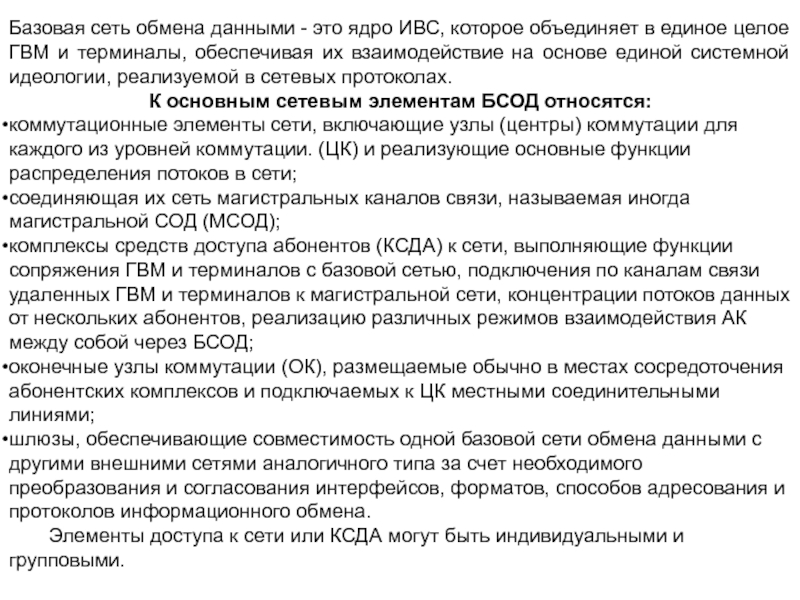

в единое целое ГВМ и терминалы, обеспечивая их взаимодействие на

основе единой системной идеологии, реализуемой в сетевых протоколах.
К основным сетевым элементам БСОД относятся:
коммутационные элементы сети, включающие узлы (центры) коммутации для каждого из уровней коммутации. (ЦК) и реализующие основные функции распределения потоков в сети;
соединяющая их сеть магистральных каналов связи, называемая иногда магистральной СОД (МСОД);
комплексы средств доступа абонентов (КСДА) к сети, выполняющие функции сопряжения ГВМ и терминалов с базовой сетью, подключения по каналам связи удаленных ГВМ и терминалов к магистральной сети, концентрации потоков данных от нескольких абонентов, реализацию различных режимов взаимодействия АК между собой через БСОД;
оконечные узлы коммутации (ОК), размещаемые обычно в местах сосредоточения абонентских комплексов и подключаемых к ЦК местными соединительными линиями;
шлюзы, обеспечивающие совместимость одной базовой сети обмена данными с другими внешними сетями аналогичного типа за счет необходимого преобразования и согласования интерфейсов, форматов, способов адресования и протоколов информационного обмена.
Элементы доступа к сети или КСДА могут быть индивидуальными и групповыми.

которыми осуществляется обмен данными, и соединяющих их каналов связи составляют

тракт ПД.

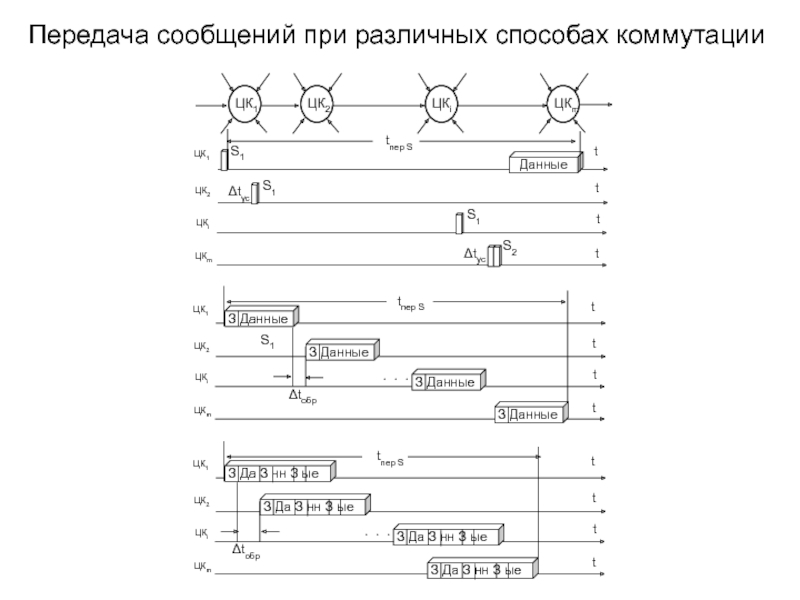

коммутации в сети связи.
