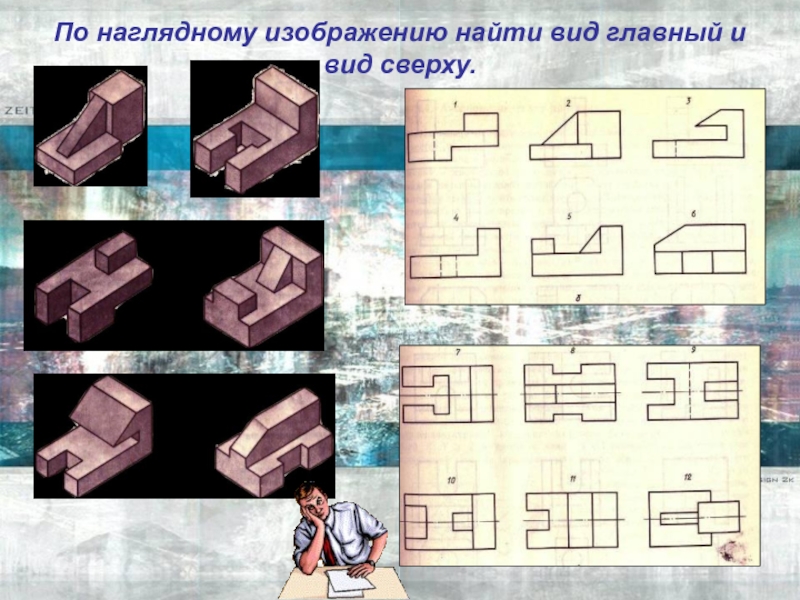

- 9. По наглядному изображению найти вид главный и вид сверху.
- 10. Изометрическая проекция окружности
- 11. Скачать презентанцию
Все разделы черчения
Слайды и текст этой презентации
Слайд 1ЧЕРЧЕНИЕ
Обобщающие уроки по всем разделам
Автор Степаненко Елена Юрьевна,
учитель ИЗО, черчения и дизайна
углубленным изучениемпредметов художественно- эстетического
цикла
2007
Слайд 4АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ
Аксонометрической проекцией называют изображение, полученное при параллельном проецировании предмета
вместе с осями прямоугольных координат на какую-либо плоскость.
с одной точкой
с двумя точкамидиметрическая изометрическая
Положение аксонометрических осей
Косоугольная фронтальная диметрическая проекция
Прямоугольная изометрическая проекция
Слайд 5Упражнения на повторение темы «Аксонометрия»
Выбрать книги, изображенные в перспективе, диметрии
и изометрии.
Слайд 6ЗАПОМНИ!
В аксонометрических проекциях из каждой вершины многогранного объекта всегда выходят
три луча (видимых или невидимых).
