ЧТЕНИЕ И ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ
Содержание
- 1. ЧТЕНИЕ И ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ
- 2. ЧТЕНИЕ И ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ1. Чертежи и проекции геометрических телСодержание:2. Построение проекций точек на поверхности предмета
- 3. Чертежи и проекции геометрических телПроецирование правильной четырёхугольной призмы - куба
- 4. Чертежи и проекции геометрических телПроецирование четырёхугольной призмы - параллелепипеда
- 5. Проецирование правильной треугольной призмыЧертежи и проекции геометрических тел
- 6. Проецирование правильной шестиугольной призмыЧертежи и проекции геометрических тел

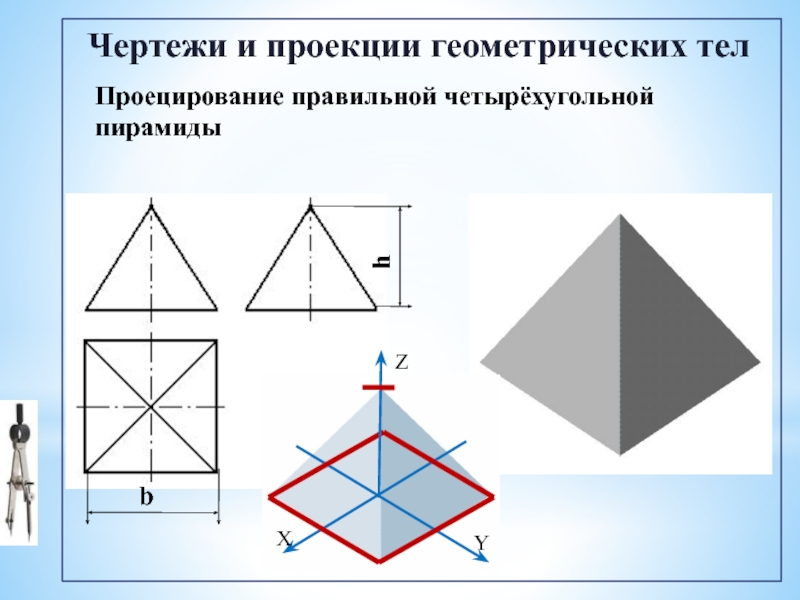

- 7. Проецирование правильной четырёхугольной пирамидыЧертежи и проекции геометрических телbh
- 8. Чертежи и проекции геометрических телПроецирование цилиндра
- 9. Чертежи и проекции геометрических телПроецирование конуса
- 10. Проецирование шараЧертежи и проекции геометрических тел
- 11. а‘ a‘’ а АПостроение проекций точек на поверхности предмета
- 12. a”a”’a’Построение проекций точек на поверхности предметаА
- 13. 1. Анализ геометрической формы детали и её
- 14. Задания для упражненийПеречертить рисунок. Построить недостающие проекции точек и обозначить их буквами.
- 15. «Чертежи и аксонометрические проекции предметов»При построении
- 16. Задания 1Построить аксонометрическую проекцию одной из деталей . Нанести изображение точек А, В, С.
- 17. Задание 2Пример выполнения
- 18. Выполнение 3Пример выполнения задания
- 19. Задание 4По наглядному изображению деталей построить чертёж
- 20. Задание к графической работе №4По наглядному изображению
- 21. Скачать презентанцию
ЧТЕНИЕ И ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ1. Чертежи и проекции геометрических телСодержание:2. Построение проекций точек на поверхности предмета
Слайды и текст этой презентации

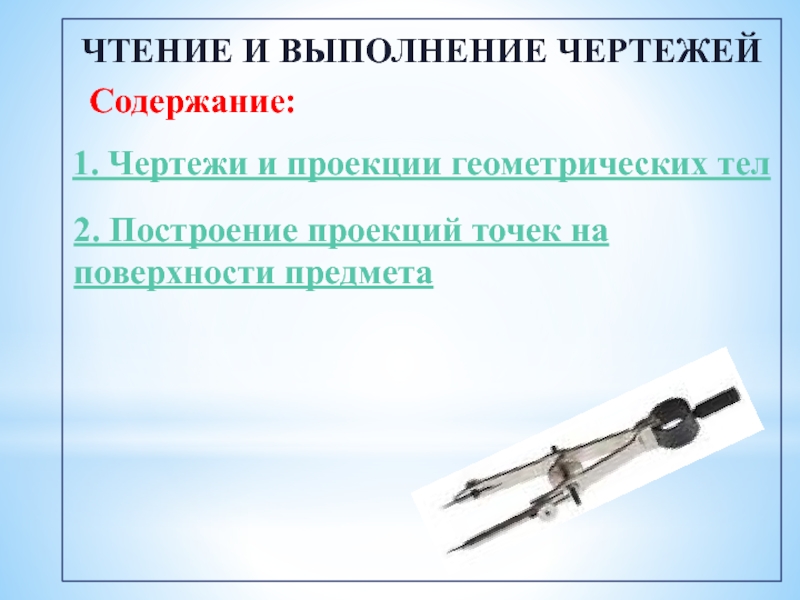

Слайд 2ЧТЕНИЕ И ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ
1. Чертежи и проекции геометрических тел
Содержание:
2. Построение
проекций точек на поверхности предмета
Слайд 131. Анализ геометрической формы детали и её симметричности.
2. Установление геометрической
формы детали, на поверхности которой задана точка.
3. Определение видимости каждой
геометрической формы на заданных видах детали.4. Построение проекций точки на каждой геометрической форме по рассмотренному выше алгоритму и их обозначение с учётом видимости.
Алгоритм построения проекций точек на комплексном чертеже предмета
Слайд 14Задания для упражнений
Перечертить рисунок.
Построить недостающие проекции точек и обозначить
их буквами.
Слайд 15 «Чертежи и аксонометрические проекции предметов»
При построении чертежа надо чётко
представлять, как изобразится на нём каждая вершина, ребро и грань
предмета.Каждый вид – это изображение всего предмета, а не одной его стороны.
Грани параллельные плоскости проекций проецируются в истинную фигуру, перпендикулярные плоскости проекций проецируются в отрезки прямых.
Слайд 16Задания 1
Построить аксонометрическую проекцию одной из деталей . Нанести изображение
точек А, В, С.
Слайд 19Задание 4
По наглядному изображению деталей построить чертёж в необходимом количестве
видов. Нанести и обозначить на всех видах точки А, В
и С.
Слайд 20Задание к графической работе №4
По наглядному изображению деталей (рис.99) построить
чертёж в необходимом количестве видов. Нанести и обозначить на всех
видах точки А, В и С.
