Слайд 1Дипломдық жұмыс
«Электрмен қамтамасыздандыру жүйесін автоматтандыру және диспетчерлеу жүйесін дайындау»
Дайындаған АиУ-212 тобының студенті Рыскулбеков
Кайрат
Ғылыми жетекші:аға оқытушы, магистр Тлеубаева Ж.С.
Слайд 2Дипломдық жұмыстың мақсаты:
Дипломдық жұмыстың мақсаты, қолданыстағы электрмен қамтамасыздандыру жүйесінің (ЭҚЭ)
автоматты және диспетчерлік басқару жүйесіне сараптама жасау , сонымен бірге
өндірістік кәсіпорындар үшін жаңа ықпалдасқан шешімдерді моделдеу.

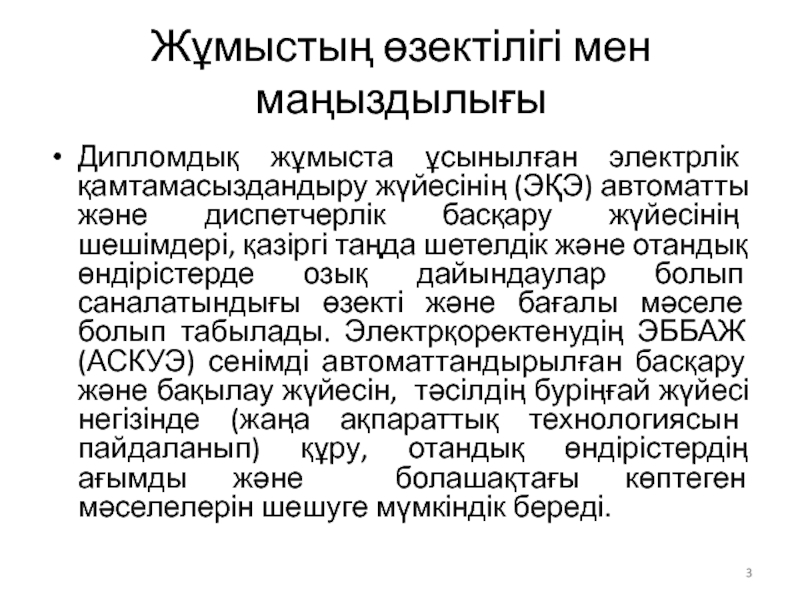

Слайд 3Жұмыстың өзектілігі мен маңыздылығы
Дипломдық жұмыста ұсынылған электрлік қамтамасыздандыру жүйесінің (ЭҚЭ)
автоматты және диспетчерлік басқару жүйесінің шешімдері, қазіргі таңда шетелдік және
отандық өндірістерде озық дайындаулар болып саналатындығы өзекті және бағалы мәселе болып табылады. Электрқоректенудің ЭББАЖ (АСКУЭ) сенімді автоматтандырылған басқару және бақылау жүйесін, тәсілдің буріңғай жүйесі негізінде (жаңа ақпараттық технологиясын пайдаланып) құру, отандық өндірістердің ағымды және болашақтағы көптеген мәселелерін шешуге мүмкіндік береді.
Слайд 4Дипломдық жұмыстың құрылымы:
КІРІСПЕ
1. Электрмен қамтамасыздандыру жүйесін автоматтандыру және диспетчерлеу жүйесін
дамыту
2. ДИСПЕТЧЕРЛІК БАСҚАРУДЫҢ АВТОМАТТАНДЫРЫЛҒАН ЖҮЙЕСІН ЗЕРТТЕУ
3. CONTINIUM КОНТРОЛЛЕРЫ БАЗАСЫНДА ДИСПЕТЧЕРЛІК
БАҚЫЛАУДЫҢ АВТОМАТТАНДЫРЫЛҒАН ЖҮЙЕСІН ЖАСАУ
ҚОРЫТЫНДЫ
ҚОЛДАНЫЛҒАН ӘДЕБИТТЕР ТІЗІМІ

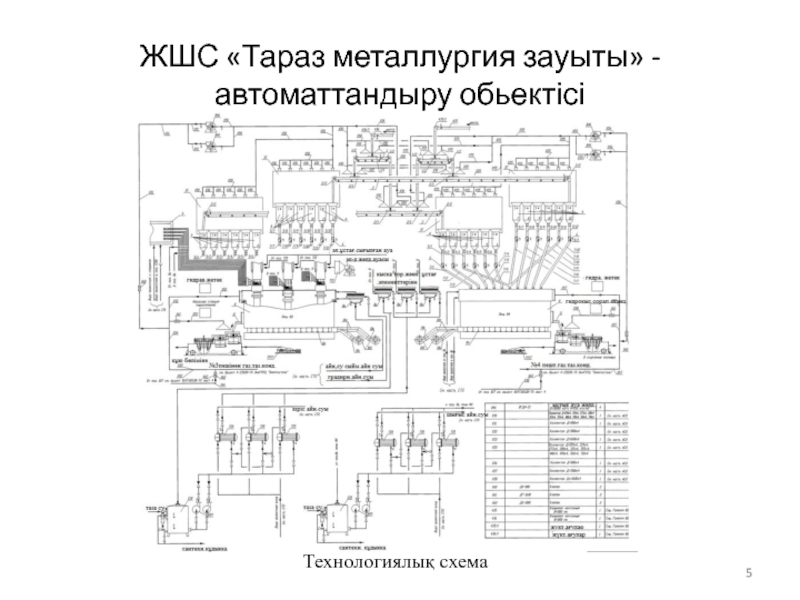

Слайд 5ЖШС «Тараз металлургия зауыты» - автоматтандыру обьектісі
Технологиялық схема
Слайд 6Орталықтандырылған ЭББАЖ (АСКУЭ) типтік құрылымы
Слайд 7Энергияны тұтыну процесін басқару кезіндегі АСИЭ, АСУПСЭ, АСДУ және АСКУЭ
құрылымдық өзара әрекеттер схемасы
Слайд 8ЭББАЖ (АСКУЭ) функциялары:
- тұтынудың белгіленген (қисық)режимге шыдамдылығын оперативті бақылау мен
басқару;
- электрэнергиясының тарифі мен тұтынудың нақты экономикалық параметрлері негізінде жаңа
оңтайлы тұтыну режимін қалыптастыру, қажет еткен жағдайда - жаңа режимге өтуін басқару
Слайд 9Энергожүйені дисперчерлік басқаруды автоматтандыру жүйесінің міндеттері
Басқару мен бақылау дың опереативті
міндеттері, әртүрлі уақыт интервалы процесі барысында шешіледі, обьектіл байланыс арналарынан
мәліметтер жинауды іске асырады, нақты уақыт тағы мәліметтер базасын кірістіруді және құруды қамтамасыз етеді және технологиялық міндеттерге және автоматты басқару міндеттеріне ақпарат жеткізуші болып табылады.
Технологиялық міндеттер, ИБД мәліметтері мен нақты уақыттың сараптамасы мен өңдеуі негізінде шешіледі. on–line режиміндегі АСДУ кешені біріңғай ақпараттар базасында, ОИК (SCADA) және оперативті басқарудың режимді-технологиялық міндеттерінің, Ресей шарттары мен ерекшеліктеріне толығымен оңтайланған функциялары іске асырылуы қажет.
Автоматты басқару міндеттері өңдеу мен нақты уақыт сараптамасы негізінде шешіледі.
АСДУ үшін ақпараттар көзі сапасында пайдаланылуы мүмкін: параметрлерді қолмен енгізу ;телемеханика және РҚА(РЗА) құрылғылары; ТПАБЖ(АСУТП) электростанциялар мен қосалқы станциялар кешендері; электр энергиясын есептеу жүйесі ; энергоөндірісінің интеграцияланған мәліметтер базасы.
Слайд 10Өндірістік кәсіпорындардағы диспечерлік пунктерді автоматтандырудың заманауи әдістері
Мәліметтер жинау және диспечерлік
басқару жүйесінің (СДУСД) масштабталатын архитектурасы
Слайд 11Отандық және шетелдік автоматтандырудың микропроцессорлық құралдарына шолу
PC-үйлесімді өндірістік контроллер
NZ-6000
Бағдарламаланатын
контроллер
SIMATIC S7-300
WAGO I/O 750 Өндірістік желілердегі жұмысқа арналған контроллер
Modicon
TSX Quantum 311 10 контроллері

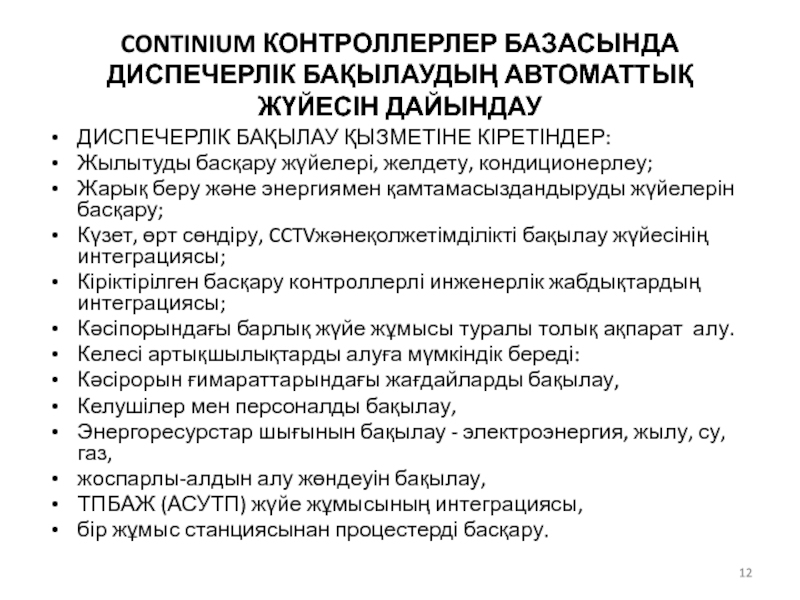

Слайд 12CONTINIUM КОНТРОЛЛЕРЛЕР БАЗАСЫНДА ДИСПЕЧЕРЛІК БАҚЫЛАУДЫҢ АВТОМАТТЫҚ ЖҮЙЕСІН ДАЙЫНДАУ
ДИСПЕЧЕРЛІК БАҚЫЛАУ ҚЫЗМЕТІНЕ
КІРЕТІНДЕР:
Жылытуды басқару жүйелері, желдету, кондиционерлеу;
Жарық беру және энергиямен қамтамасыздандыруды жүйелерін
басқару;
Күзет, өрт сөндіру, CCTVжәнеқолжетімділікті бақылау жүйесінің интеграциясы;
Кіріктірілген басқару контроллерлі инженерлік жабдықтардың интеграциясы;
Кәсіпорындағы барлық жүйе жұмысы туралы толық ақпарат алу.
Келесі артықшылықтарды алуға мүмкіндік береді:
Кәсірорын ғимараттарындағы жағдайларды бақылау,
Келушілер мен персоналды бақылау,
Энергоресурстар шығынын бақылау - электроэнергия, жылу, су, газ,
жоспарлы-алдын алу жөндеуін бақылау,
ТПБАЖ (АСУТП) жүйе жұмысының интеграциясы,
бір жұмыс станциясынан процестерді басқару.
Слайд 13Дайындалатын жүйеге қойылатын жалпы талаптар
Ақпаратты өңдеу және жинау жүйесі (ССОИ),
таратылған басқарулы желі мен бақылаудың жоғарғы деңгейі болып табылады: электрондық
электресептегіштердің, DI-6 Continium модулдердің, и SecuriPro автоматты өрт сигнализациясы станциясының. Continium ішкі жүйесі құрылғысының жоғарғы дәрежелі интеграциясымен сипатталады. Ішкі жүйенің жоғарғы ақпараттылығымен және жабдықталатын обьектінің стандартты емес конструктивті, құрылымды, функционалдық және архитектуралық ерекшелігінің көп сандылығымен анықталады. ССОИ құрылымы үш бөліктен тұрады:
жүйе ядросы;
Ақпаратты өңдеудің аппараттық құралдары;
Жүйенің белгіленген есептеу локалдық желілері бойынша деректер беру және маршрутизация, өңдеудің бағдарламалы –аппараттық құралдары.
Слайд 14"Continium«контроллер базасында құрылған АСДУ локалды есептеу желісі
Слайд 15Релелік қорғау және автоматика схемалары
6/0,4 кВ трансформаторының қорғау схемасы
Қорғау жинағының
схемасыК3-22 (а) айнымалы тоқ тізбегінде , (б)оперативті тоқ тізбегінде, (в)сигнализация
тізбегінде
Сигналды шығару схемасы
Слайд 16Қорытынды
Өнеркәсіптік өндірістер болашағы, өнімнің өзіндік құнындағы энегоресурстар үлесін азайтумен,
шектеумен қатаң бақылау қажеттілігімен байланысты. Осы міндетті шешу, энергоүнемдеу және
кәсіпорынды басқарудың жаңа технологиясын енгізумен байланыстыру қажет. Осы бағыттағы шешуші қадам ол- өнеркәсіптік кәсіпорындарының барлық тіршілігін қамтамасыз ететін дичпечерлік басқарудың интеграцияланған автоматты жүйесін (АСДУ) дайындау және енгізу. Дипломдық жұмыста қарастырылған, "Continium« контроллер базасында құрылған өнеркәсіптік кәсіпорынның АСДУ, басқарудың тиімділігін жоғарылатуға және тіршілігін қамтамасыздандыру міндеттерін кешенді шешуге мүмкіндік береді.
Диспечерлік тиімді бақылау үшін, кәсіпорын обьектілерін басқарудың интеграцияланған жүйесін орнатуды ұсынуға болады. Диспечерлік қызметтің жеделдігін жоғарылатады және кәсіпорын тіршілік жүйесіне сапалы қызмет көрсетуге мүмкіндік береді.
Слайд 17Назарларыңызға рақмет!
Баяндама аяқталды.
