Слайд 1География России
Учитель географии Пурикова Марина Николаевна
МОУ СОШ № 10

г. Каменск – Шахтинский РО
МЕЖОТРАСЛЕВЫЕ КОМПЛЕКСЫ
Электроэнергетика

География РоссииУчитель географии Пурикова Марина Николаевна МОУ СОШ № 10 г. Каменск – Шахтинский РО МЕЖОТРАСЛЕВЫЕ КОМПЛЕКСЫЭлектроэнергетика

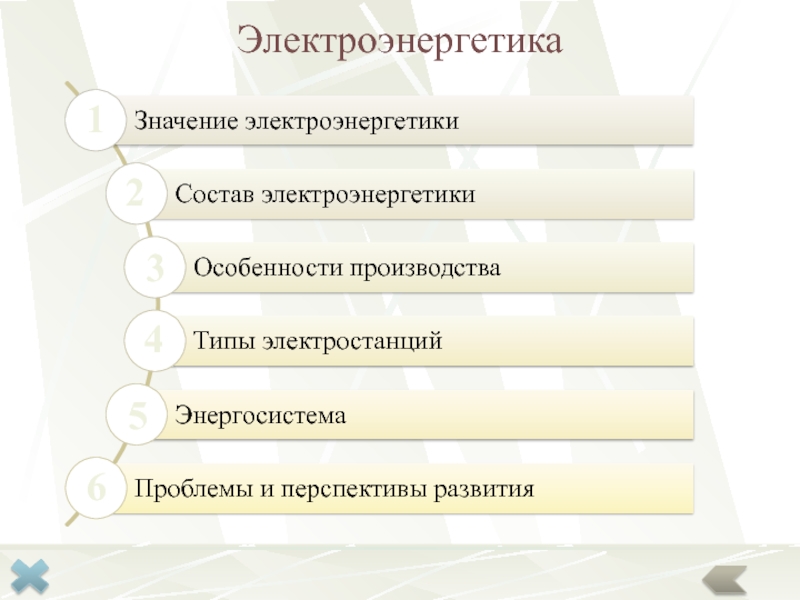

Слайд 2Электроэнергетика
1
2
3
4
5
6

Электроэнергетика123456

Слайд 3Значение электроэнергетики
От уровня ее развития зависит все народное хозяйство страны.
Россия

на 4 месте в мире (952 млрд кВт*ч) по производству

электроэнергии

Электроэнергетика – это отрасль ТЭК, которая занимается производством электроэнергии, ее транспортировкой и распределением.

Какая отрасль хозяйства потребляет большую часть выработанной электроэнергии ?

Значение электроэнергетикиОт уровня ее развития зависит все народное хозяйство страны.Россия на 4 месте в мире (952 млрд

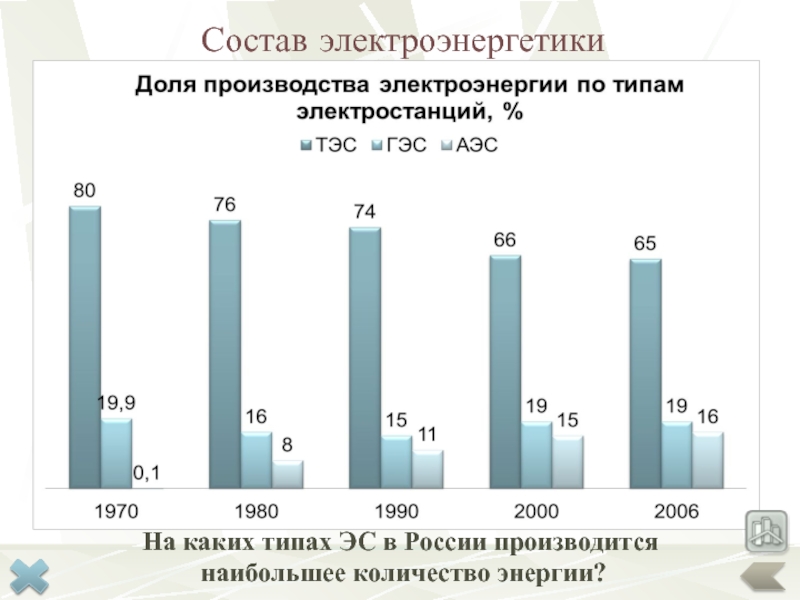

Слайд 4Состав электроэнергетики
На каких типах ЭС в России производится
наибольшее

количество энергии?

Состав электроэнергетики На каких типах ЭС в России производится наибольшее количество энергии?

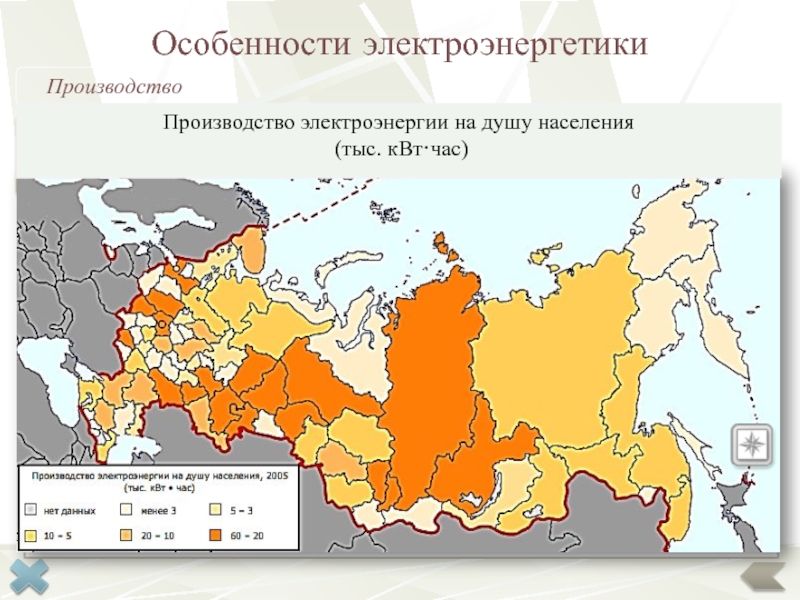

Слайд 5Особенности электроэнергетики
продукция не может накапливаться для последующего использования, поэтому потребление

соответствует производству электроэнергии и во времени, и по количеству (с

учетом потерь)

Производство

Распределение

Особенности электроэнергетикипродукция не может накапливаться для последующего использования, поэтому потребление соответствует производству электроэнергии и во времени, и

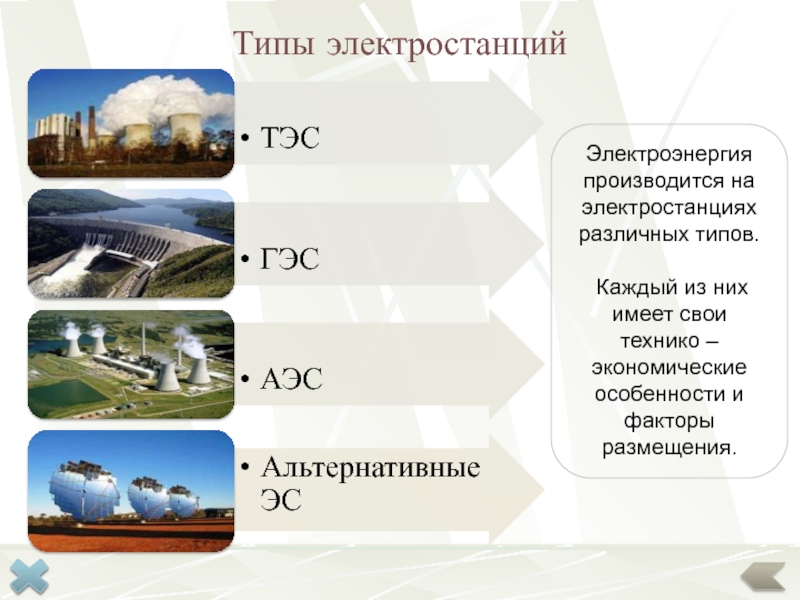

Слайд 6Типы электростанций
Электроэнергия производится на электростанциях различных типов.

Каждый из них

имеет свои технико – экономические особенности и факторы размещения.

Типы электростанцийЭлектроэнергия производится на электростанциях различных типов. Каждый из них имеет свои технико – экономические особенности и

Слайд 7Особенности
Тепловые электростанции
Разные виды: газ, мазут, уголь, торф
Топливо и

потребитель
Виды ТЭС
ТЭЦ - теплоэлектроцентраль
ГРЭС – государственная районная
электростанция
Строятся быстро

и дешево в разных районах; используют разные виды топлива.

Используют невозобнови-мые энергетичес-кие ресурсы, выбрасывают твердые и газообразные отходы.

Крупнейшие ТЭС

Схема ТЭС

ТЭС

Особенности Тепловые электростанцииРазные виды: газ, мазут, уголь, торф Топливо и потребительВиды ТЭСТЭЦ - теплоэлектроцентраль ГРЭС – государственная

Слайд 8Особенности

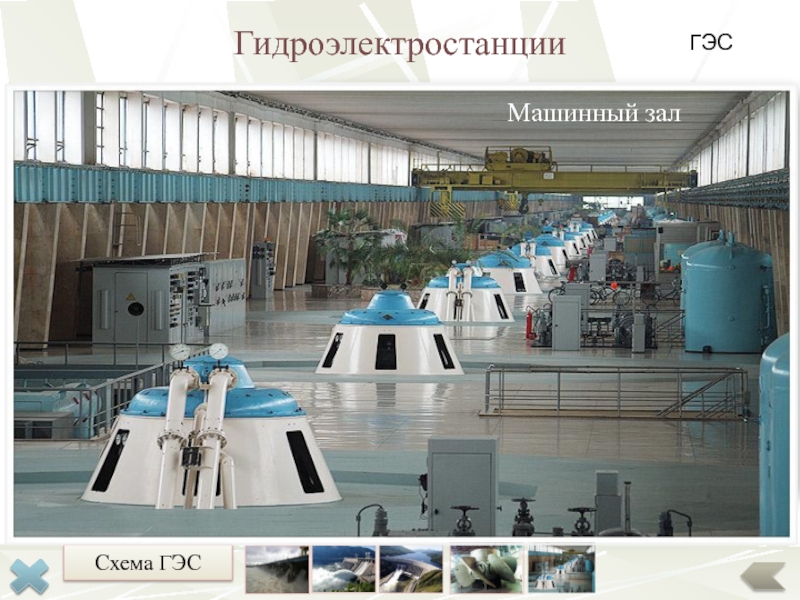

Гидроэлектростанции
Энергия
воды
Крупные реки, малообжитые районы.
Низкая себе-стоимость энергии.
Долго строятся, 20

лет. Затапливают речные долины – ценные Земли. Зарегулируют сток рек.

Вода после турбин мертвая, нарушена миграция рыб. Изменен климат территории.

ГЭС

Крупнейшие ГЭС

р. Енисей: Саяно-Шушенская 6,4 млн. кВт, Красноярская 6 млн. кВт.
р. Ангара: Братская 4,5 млн. кВт., Усть-Илимская
р. Волга: Волжская

Схема ГЭС

Особенности ГидроэлектростанцииЭнергия водыКрупные реки, малообжитые районы.Низкая себе-стоимость энергии.Долго строятся, 20 лет. Затапливают речные долины – ценные Земли.

Слайд 9Особенности

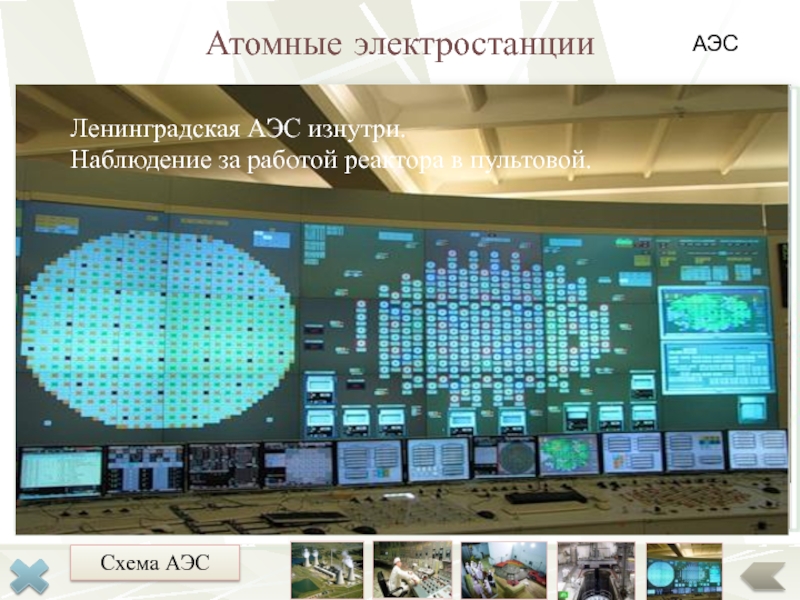

Атомные электростанции
Ядерное: уран, плутоний, торий …
Е 1 кг ядерного топлива

=
Е 3 000 т
каменного угля.
потребитель
Энергия стоит дешевле, чем

на ТЭС. Не зависит от источников ресурсов.

Строятся долго, дорогое оборудование. Радиоактивное загрязнение при аварии, проблема хранения и переработки отходов.

Крупнейшие АЭС

Схема АЭС

АЭС

9 крупнейших АЭС. Курская, Смоленская, Калининская, Ростовская, и др.

ОсобенностиАтомные электростанцииЯдерное: уран, плутоний, торий …Е 1 кг ядерного топлива = Е 3 000 т каменного угля.потребительЭнергия

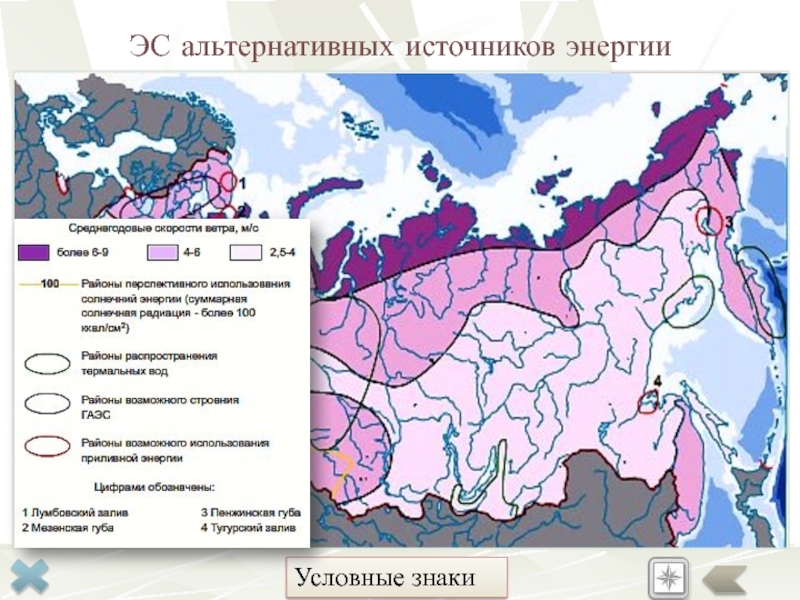

Слайд 10ЭС альтернативных источников энергии
Фактор размещения: наличие источников энергии.
Кислогубская приливная

электростанция - первая в Российской Федерации опытно-промышленная приливная электростанция, на

Кольском п-ове, в Кислой губе Баренцева м. Пущена в 1968 г. Мощность 400 кВт. Среднегодовая выработка 1,2 млн. кВт.ч. Напор 4,7 м.

Условные знаки

Принцип действия ВЭС: ветер крутит лопасти ветряка, приводя в движение вал электрогенератора, вырабатывается электрическая энергия.
Производство ветряков очень дёшево, но их мощность мала и их работа зависит от погоды. Шумные, создают помехи для воздушного сообщения и даже для радиоволн; влияют на климат.

Солнечные батареи (состоящие из тонких плёнок кремния) используются в основном в космосе, а на Земле только для энергоснабжения автономных потребителей мощностью до 1 кВт, питания радионавигационной и маломощной радиоэлектронной аппаратуры, привода экспериментальных электромобилей и самолётов.

Первая геотермальная электростанция была построена на Камчатке – Паужетская ГеоЭС. Природный пар направляется по трубам в турбины, соединённые с электрогенераторами.
К недостаткам геотермальных электроустановок относится возможность оседания грунтов и пробуждения сейсмической активности. А выходящие из-под земли газы создают в окрестностях немалый шум и могут, к тому же, содержать отравляющие вещества.

ЭС альтернативных источников энергииФактор размещения: наличие источников энергии. Кислогубская приливная электростанция - первая в Российской Федерации опытно-промышленная

Слайд 11Энергосистема
это группа электростанций разных типов, объединенных линиями
электропередачи (ЛЭП)

и управляемых из одного центра

ОЭС Сибири
ОЭС Востока
ОЭС Урала
ОЭС Северо-
Запада
ОЭС Центра
ОЭС

Северного
Кавказа

ОЭС Средней
Волги

В настоящее время функционирует Единая энергетическая система (ЕЭС) России.
В ее состав входят многочисленные электростанции европейской части и Сибири, которые работают параллельно, в едином режиме, сосредоточивая более 4/5 суммарной мощности электростанций страны.
В регионах России восточнее Байкала действуют небольшие изолированные энергосистемы.
Единая энергосистема России (ЕЭС) работает в параллельном режиме с энергосистемами Украины, Прибалтики, Белоруссии, Азербайджана, Монголии. Она контактирует с ЕЭС Казахстана и Финляндии, поставляет электроэнергию в Норвегию и Китай.

Энергосистема это группа электростанций разных типов, объединенных линиями электропередачи (ЛЭП) и управляемых из одного центраОЭС СибириОЭС ВостокаОЭС

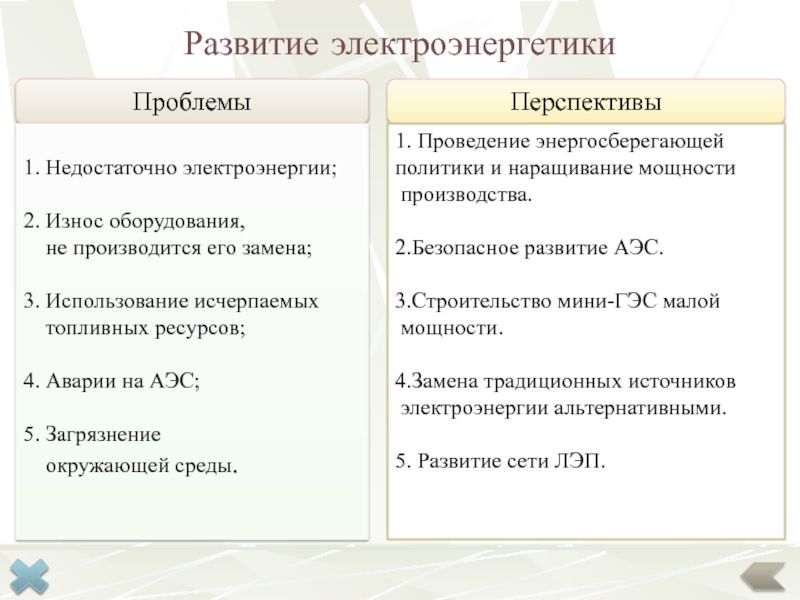

Слайд 12Развитие электроэнергетики
Проблемы
Перспективы
1. Проведение энергосберегающей
политики и наращивание мощности
производства.

2.Безопасное развитие

АЭС.

3.Строительство мини-ГЭС малой
мощности.

4.Замена традиционных источников
электроэнергии альтернативными.

5. Развитие сети

ЛЭП.


1. Недостаточно электроэнергии;

2. Износ оборудования,
не производится его замена;

3. Использование исчерпаемых
топливных ресурсов;

4. Аварии на АЭС;

5. Загрязнение
окружающей среды.

Развитие электроэнергетикиПроблемыПерспективы1. Проведение энергосберегающей политики и наращивание мощности производства.2.Безопасное развитие АЭС.3.Строительство мини-ГЭС малой мощности.4.Замена традиционных источников электроэнергии

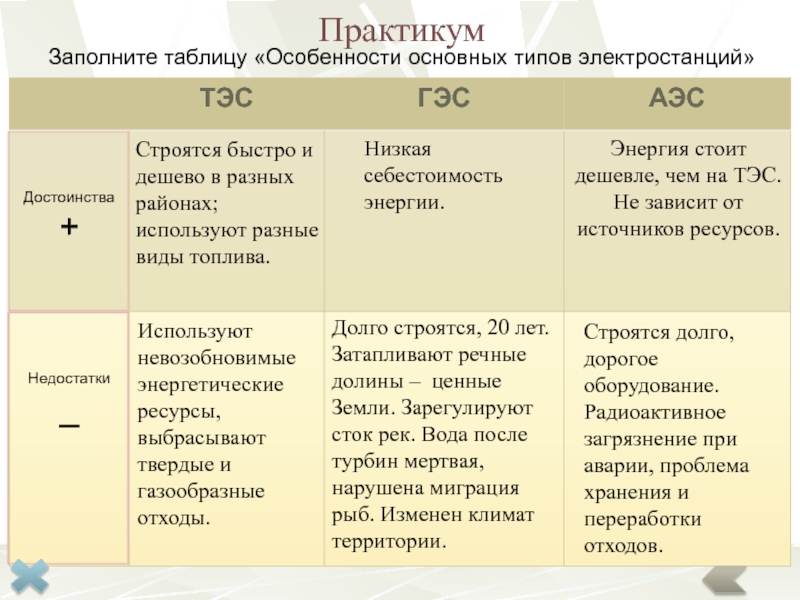

Слайд 13Практикум
Заполните таблицу «Особенности основных типов электростанций»
Строятся быстро и дешево в

разных районах; используют разные виды топлива.
Низкая
себестоимость энергии.
Долго строятся, 20

лет. Затапливают речные долины – ценные Земли. Зарегулируют сток рек. Вода после турбин мертвая, нарушена миграция рыб. Изменен климат территории.

Используют невозобновимые энергетические ресурсы, выбрасывают твердые и газообразные отходы.

Энергия стоит дешевле, чем на ТЭС. Не зависит от источников ресурсов.

Строятся долго, дорогое оборудование. Радиоактивное загрязнение при аварии, проблема хранения и переработки отходов.

ПрактикумЗаполните таблицу «Особенности основных типов электростанций»Строятся быстро и дешево в разных районах; используют разные виды топлива.Низкая себестоимость

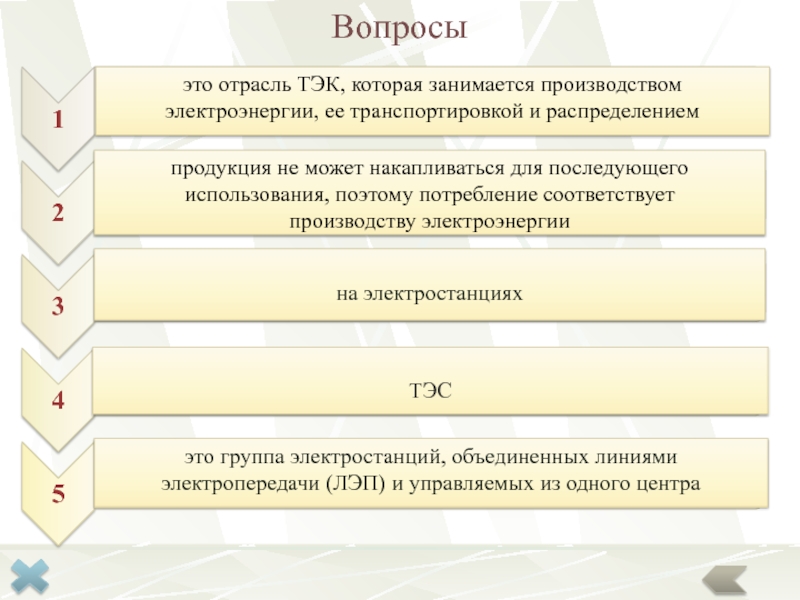

Слайд 14это отрасль ТЭК, которая занимается производством
электроэнергии, ее транспортировкой и

распределением
продукция не может накапливаться для последующего
использования, поэтому потребление

соответствует
производству электроэнергии


на электростанциях


ТЭС

это группа электростанций, объединенных линиями
электропередачи (ЛЭП) и управляемых из одного центра

Вопросы

это отрасль ТЭК, которая занимается производством электроэнергии, ее транспортировкой и распределением продукция не может накапливаться для последующего

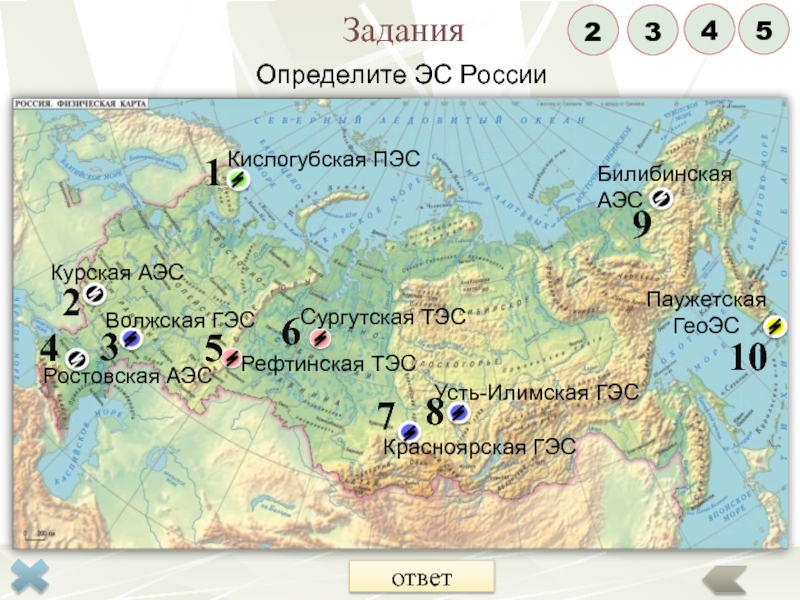

Слайд 15Задания
2
3
4
5
Определите ЭС России
ответ
1
2
3
4
5
6
7
8
9
10

Задания2345Определите ЭС Россииответ12345678910

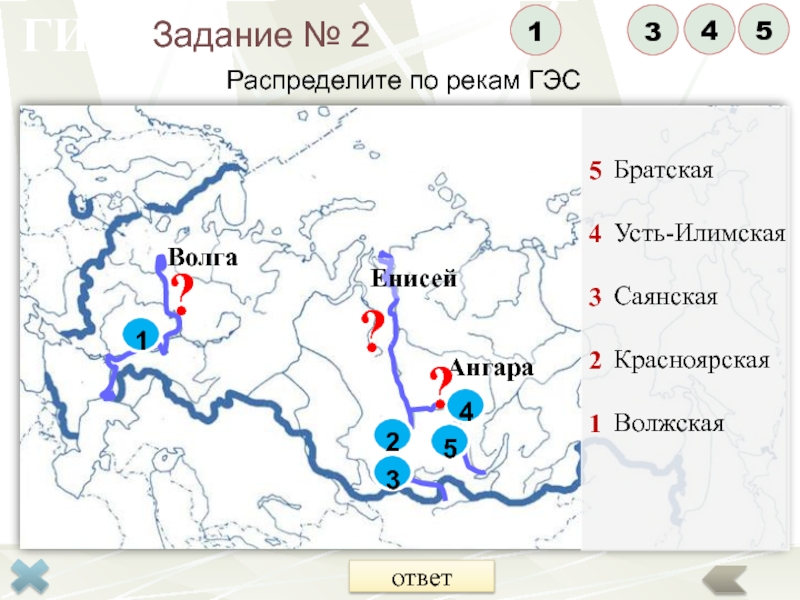

Слайд 161
Задание № 2
ГИА
Распределите по рекам ГЭС
?
Волга
Енисей
Ангара
Братская

Усть-Илимская

Саянская

Красноярская

Волжская


2
3
4
5
ответ
5

4

3

2

1
3
4
5
?
1
?

1Задание № 2ГИАРаспределите по рекам ГЭС?ВолгаЕнисейАнгараБратскаяУсть-ИлимскаяСаянская КрасноярскаяВолжская2345ответ54321345?1?

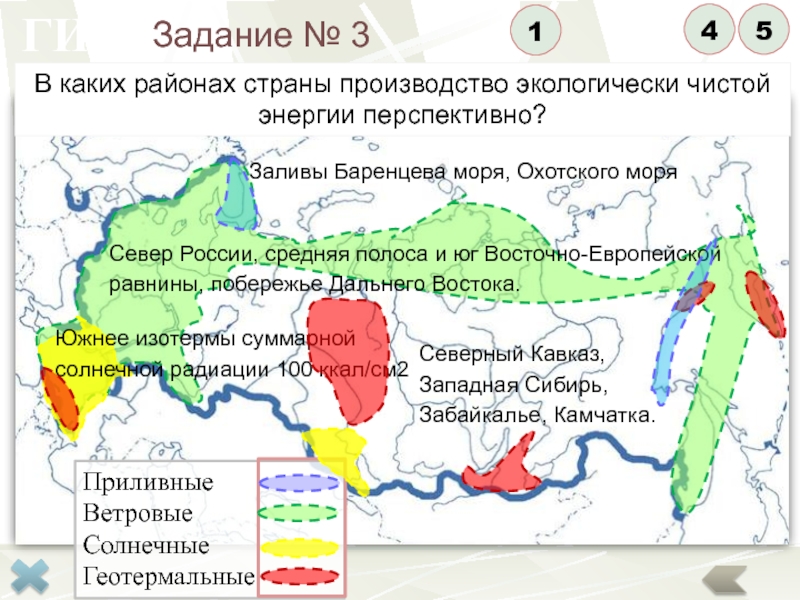

Слайд 17Задание № 3
ГИА
1
4
5
В каких районах страны производство экологически чистой энергии

перспективно?
Приливные
Ветровые
Солнечные
Геотермальные

Задание № 3ГИА145В каких районах страны производство экологически чистой энергии перспективно?ПриливныеВетровыеСолнечныеГеотермальные

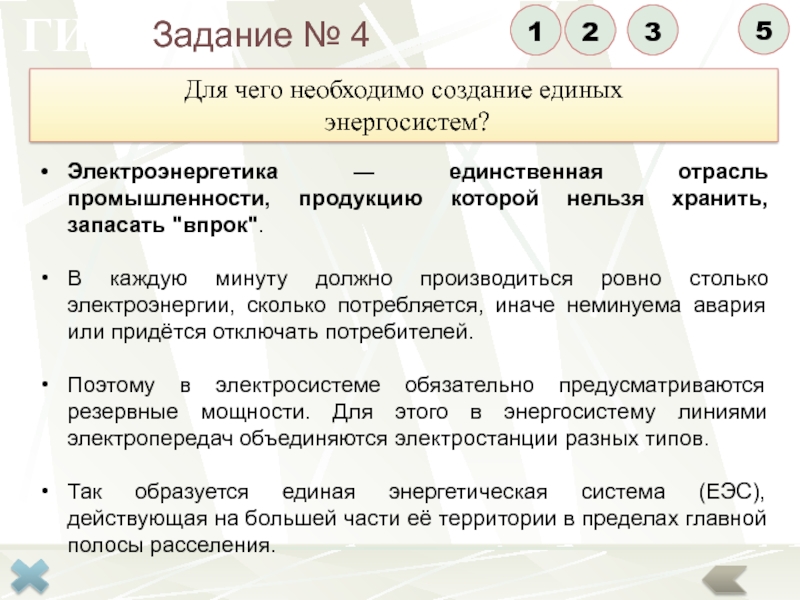

Слайд 182
Задание № 4
ГИА
1
3
5
Для чего необходимо создание единых
энергосистем?
Электроэнергетика ― единственная

отрасль промышленности, продукцию которой нельзя хранить, запасать "впрок".

В каждую

минуту должно производиться ровно столько электроэнергии, сколько потребляется, иначе неминуема авария или придётся отключать потребителей.

Поэтому в электросистеме обязательно предусматриваются резервные мощности. Для этого в энергосистему линиями электропередач объединяются электростанции разных типов.

Так образуется единая энергетическая система (ЕЭС), действующая на большей части её территории в пределах главной полосы расселения.
2Задание № 4ГИА135Для чего необходимо создание единых энергосистем?Электроэнергетика ― единственная отрасль промышленности, продукцию которой нельзя хранить, запасать

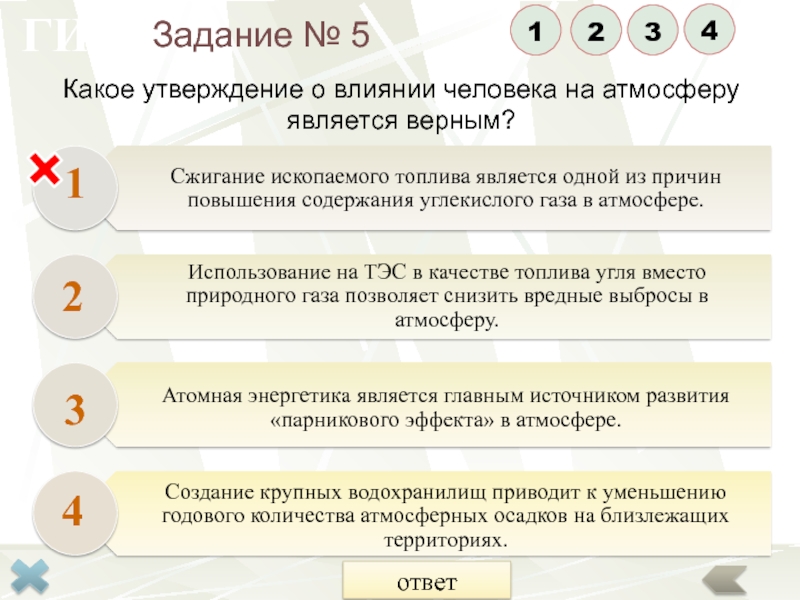

Слайд 19Задание № 5
1
2
3
4
ответ
ГИА
Какое утверждение о влиянии человека на атмосферу
является

верным?
2
1
3
4

Задание № 51234ответГИАКакое утверждение о влиянии человека на атмосферу является верным?2134

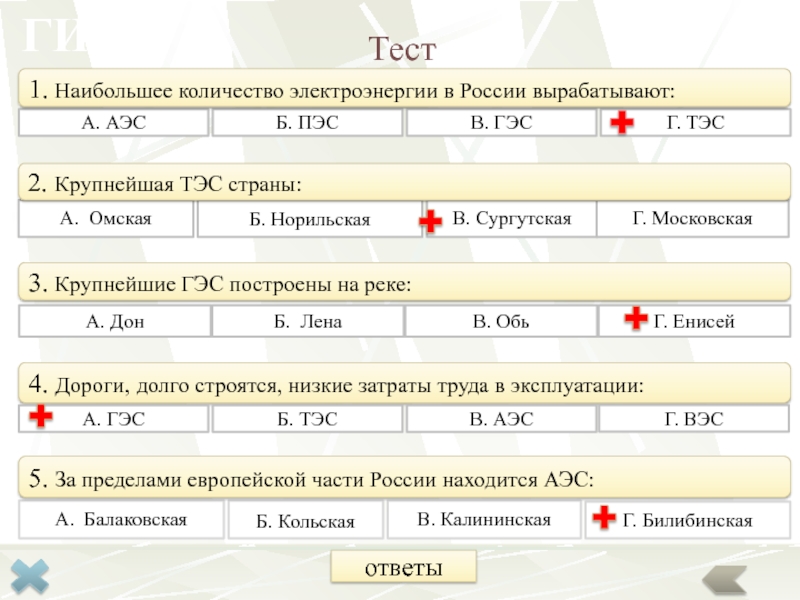

Слайд 20Тест
1. Наибольшее количество электроэнергии в России вырабатывают:
3. Крупнейшие ГЭС построены

на реке:
4. Дороги, долго строятся, низкие затраты труда в эксплуатации:


ответы

5. За пределами европейской части России находится АЭС:

2. Крупнейшая ТЭС страны:

ГИА

Тест1. Наибольшее количество электроэнергии в России вырабатывают:3. Крупнейшие ГЭС построены на реке:4. Дороги, долго строятся, низкие затраты

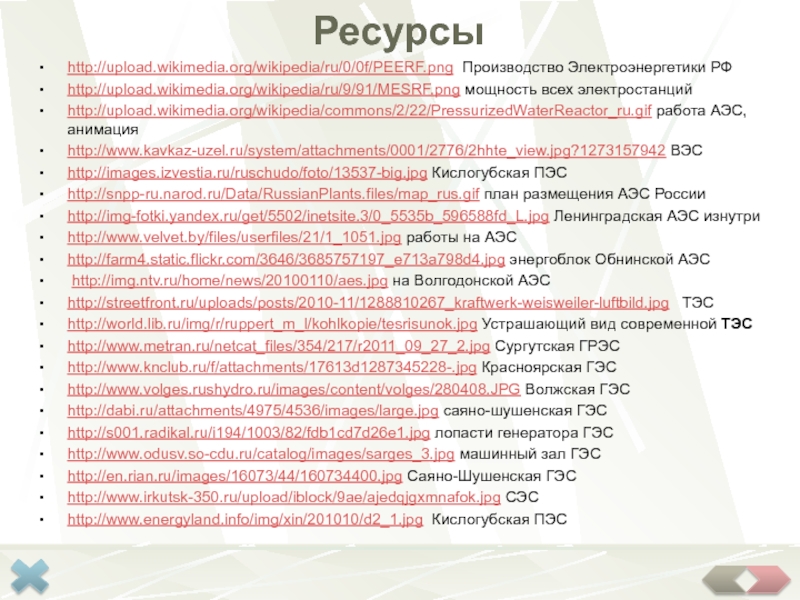

Слайд 21Ресурсы
http://upload.wikimedia.org/wikipedia/ru/0/0f/PEERF.png Производство Электроэнергетики РФ
http://upload.wikimedia.org/wikipedia/ru/9/91/MESRF.png мощность всех электростанций
http://upload.wikimedia.org/wikipedia/commons/2/22/PressurizedWaterReactor_ru.gif работа

АЭС, анимация
http://www.kavkaz-uzel.ru/system/attachments/0001/2776/2hhte_view.jpg?1273157942 ВЭС
http://images.izvestia.ru/ruschudo/foto/13537-big.jpg Кислогубская ПЭС
http://snpp-ru.narod.ru/Data/RussianPlants.files/map_rus.gif план размещения АЭС России
http://img-fotki.yandex.ru/get/5502/inetsite.3/0_5535b_596588fd_L.jpg Ленинградская

АЭС изнутри
http://www.velvet.by/files/userfiles/21/1_1051.jpg работы на АЭС
http://farm4.static.flickr.com/3646/3685757197_e713a798d4.jpg энергоблок Обнинской АЭС
 http://img.ntv.ru/home/news/20100110/aes.jpg на Волгодонской АЭС
http://streetfront.ru/uploads/posts/2010-11/1288810267_kraftwerk-weisweiler-luftbild.jpg ТЭС
http://world.lib.ru/img/r/ruppert_m_l/kohlkopie/tesrisunok.jpg Устрашающий вид современной ТЭС
http://www.metran.ru/netcat_files/354/217/r2011_09_27_2.jpg Сургутская ГРЭС
http://www.knclub.ru/f/attachments/17613d1287345228-.jpg Красноярская ГЭС
http://www.volges.rushydro.ru/images/content/volges/280408.JPG Волжская ГЭС
http://dabi.ru/attachments/4975/4536/images/large.jpg саяно-шушенская ГЭС
http://s001.radikal.ru/i194/1003/82/fdb1cd7d26e1.jpg лопасти генератора ГЭС
http://www.odusv.so-cdu.ru/catalog/images/sarges_3.jpg машинный зал ГЭС
http://en.rian.ru/images/16073/44/160734400.jpg Саяно-Шушенская ГЭС
http://www.irkutsk-350.ru/upload/iblock/9ae/ajedqjgxmnafok.jpg СЭС
http://www.energyland.info/img/xin/201010/d2_1.jpg Кислогубская ПЭС
Ресурсы http://upload.wikimedia.org/wikipedia/ru/0/0f/PEERF.png Производство Электроэнергетики РФhttp://upload.wikimedia.org/wikipedia/ru/9/91/MESRF.png мощность всех электростанций http://upload.wikimedia.org/wikipedia/commons/2/22/PressurizedWaterReactor_ru.gif работа АЭС, анимацияhttp://www.kavkaz-uzel.ru/system/attachments/0001/2776/2hhte_view.jpg?1273157942 ВЭСhttp://images.izvestia.ru/ruschudo/foto/13537-big.jpg Кислогубская ПЭСhttp://snpp-ru.narod.ru/Data/RussianPlants.files/map_rus.gif план размещения

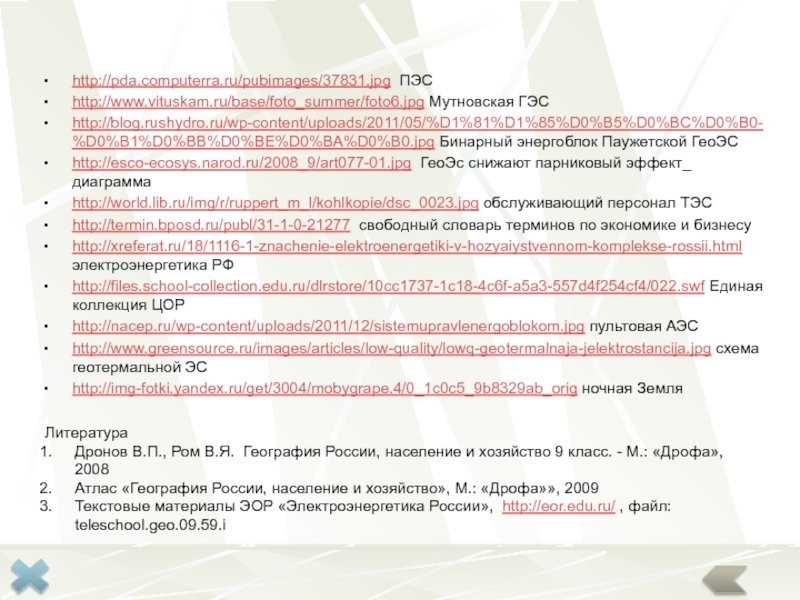

Слайд 22http://pda.computerra.ru/pubimages/37831.jpg ПЭС
http://www.vituskam.ru/base/foto_summer/foto6.jpg Мутновская ГЭС
http://blog.rushydro.ru/wp-content/uploads/2011/05/%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0.jpg Бинарный энергоблок Паужетской ГеоЭС
http://esco-ecosys.narod.ru/2008_9/art077-01.jpg ГеоЭс снижают

парниковый эффект_ диаграмма
http://world.lib.ru/img/r/ruppert_m_l/kohlkopie/dsc_0023.jpg обслуживающий персонал ТЭС
http://termin.bposd.ru/publ/31-1-0-21277 свободный словарь терминов по

экономике и бизнесу
http://xreferat.ru/18/1116-1-znachenie-elektroenergetiki-v-hozyaiystvennom-komplekse-rossii.html электроэнергетика РФ
http://files.school-collection.edu.ru/dlrstore/10cc1737-1c18-4c6f-a5a3-557d4f254cf4/022.swf Единая коллекция ЦОР
http://nacep.ru/wp-content/uploads/2011/12/sistemupravlenergoblokom.jpg пультовая АЭС
http://www.greensource.ru/images/articles/low-quality/lowq-geotermalnaja-jelektrostancija.jpg схема геотермальной ЭС
http://img-fotki.yandex.ru/get/3004/mobygrape.4/0_1c0c5_9b8329ab_orig ночная Земля

Литература
Дронов В.П., Ром В.Я. География России, население и хозяйство 9 класс. - М.: «Дрофа», 2008
Атлас «География России, население и хозяйство», М.: «Дрофа»», 2009
Текстовые материалы ЭОР «Электроэнергетика России», http://eor.edu.ru/ , файл: teleschool.geo.09.59.i

http://pda.computerra.ru/pubimages/37831.jpg ПЭСhttp://www.vituskam.ru/base/foto_summer/foto6.jpg Мутновская ГЭСhttp://blog.rushydro.ru/wp-content/uploads/2011/05/%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0.jpg Бинарный энергоблок Паужетской ГеоЭСhttp://esco-ecosys.narod.ru/2008_9/art077-01.jpg ГеоЭс снижают парниковый эффект_ диаграммаhttp://world.lib.ru/img/r/ruppert_m_l/kohlkopie/dsc_0023.jpg обслуживающий персонал ТЭСhttp://termin.bposd.ru/publ/31-1-0-21277 свободный
