Слайд 1Электроизмерительные приборы и их применение
«Наука начинается с тех пор, когда
начинают измерять».

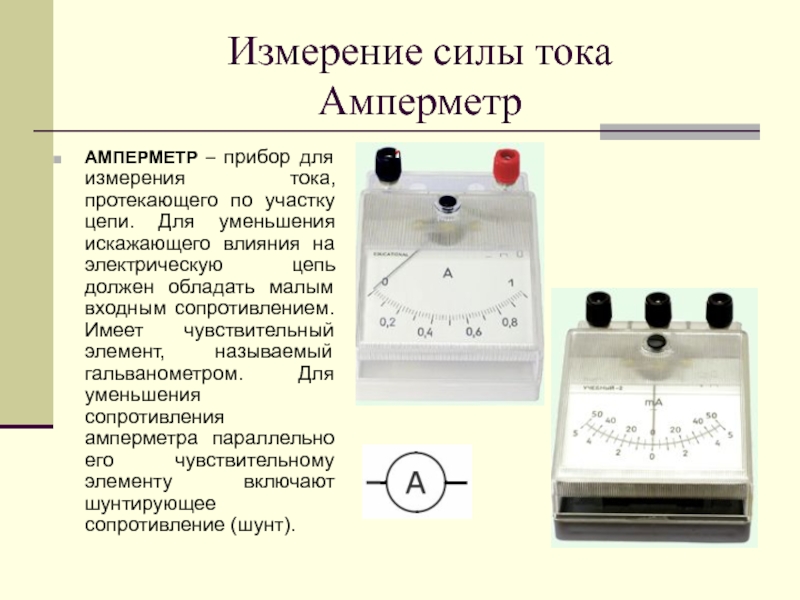

Слайд 2Измерение силы тока
Амперметр
АМПЕРМЕТР – прибор для измерения тока, протекающего
по участку цепи. Для уменьшения искажающего влияния на электрическую цепь
должен обладать малым входным сопротивлением. Имеет чувствительный элемент, называемый гальванометром. Для уменьшения сопротивления амперметра параллельно его чувствительному элементу включают шунтирующее сопротивление (шунт).
Слайд 3Амперметр демонстрационный
Измерительный механизм магнитоэлектрической системы, снабжён набором шкал и шунтов.
Пределы измерения : постоянный ток: 3 А, 10 А; Переменный
ток: 3 А, 10 А. Чувствительность гальванометра 5х0,00001 А/дел

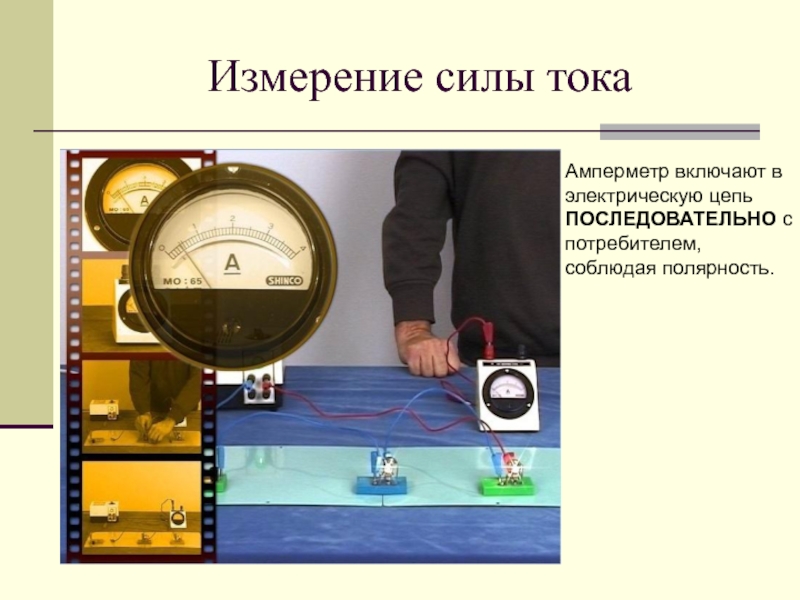

Слайд 4Измерение силы тока
Амперметр включают в электрическую цепь ПОСЛЕДОВАТЕЛЬНО с потребителем,
соблюдая полярность.

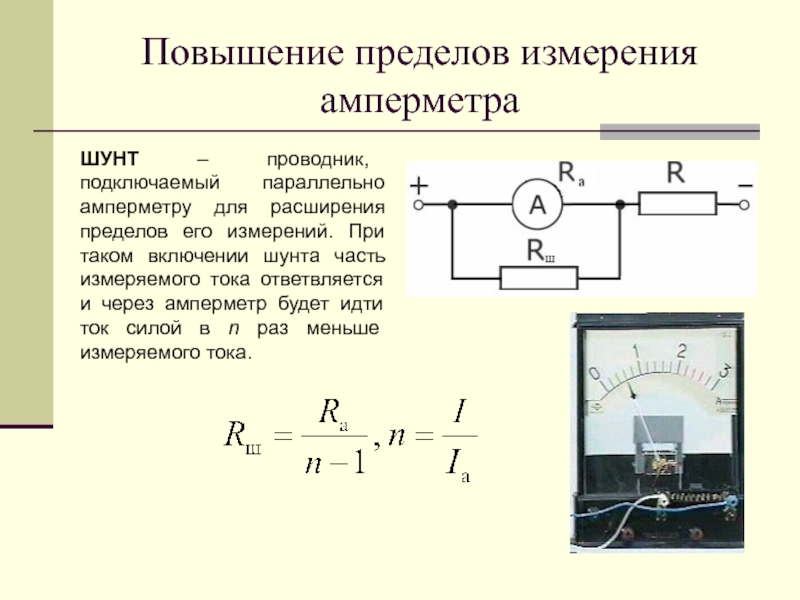

Слайд 5Повышение пределов измерения амперметра
ШУНТ – проводник, подключаемый параллельно амперметру для
расширения пределов его измерений. При таком включении шунта часть измеряемого
тока ответвляется и через амперметр будет идти ток силой в n раз меньше измеряемого тока.
Слайд 6Гальванометр Д'Арсонваля
ГАЛЬВАНОМЕТР Д'АРСОНВАЛЯ - высокочувствительный электроизмерительный прибор для измерения
слабых токов или напряжений. Принцип его работы основан на магнитном
действии тока.
Слайд 7Измерение электрического напряжения Вольтметр
ВОЛЬТМЕТР – прибор для измерения напряжения на
участке электрической цепи. Для уменьшения влияния включенного вольтметра на режим
цепи он должен обладать большим входным сопротивлением. Вольтметр имеет чувствительный элемент, называемый гальванометром. Для увеличения сопротивления вольтметра последовательно с его чувствительным элементом включают добавочное сопротивление.
Слайд 8Регулирование силы тока и напряжения реостатом
Регулирование силы тока реостатом
Регулирование напряжения
реостатом
Слайд 9Вольтметр демонстрационный
Измерительный механизм магнитоэлектрической системы, снабжён набором шкал и дополнительных
сопротивлений. Постоянный ток:
5 В, 15 В.
Переменный ток:
15
В, 250 В. Чувствительность гальванометра 5х0,00001 В/дел
Слайд 10Измерение напряжения
Вольтметр включают ПАРАЛЛЕЛЬНО
участку цепи, на котором измеряют напряжение,
соблюдая полярность.
Слайд 11Повышение пределов измерения вольтметра
ДОБАВОЧНОЕ СОПРОТИВЛЕНИЕ – дополнительный резистор, подключаемый последовательно
с вольтметром для расширения его пределов измерения. При таком включении
добавочного сопротивления напряжение на вольтметре будет в n раз меньше измеряемого.

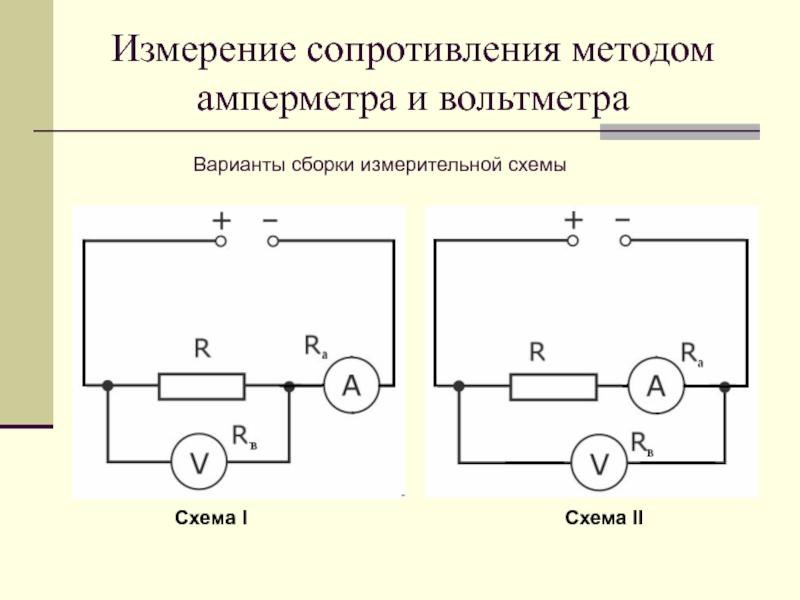

Слайд 13Измерение сопротивления методом амперметра и вольтметра
Схема I
Схема II
Варианты
сборки измерительной схемы

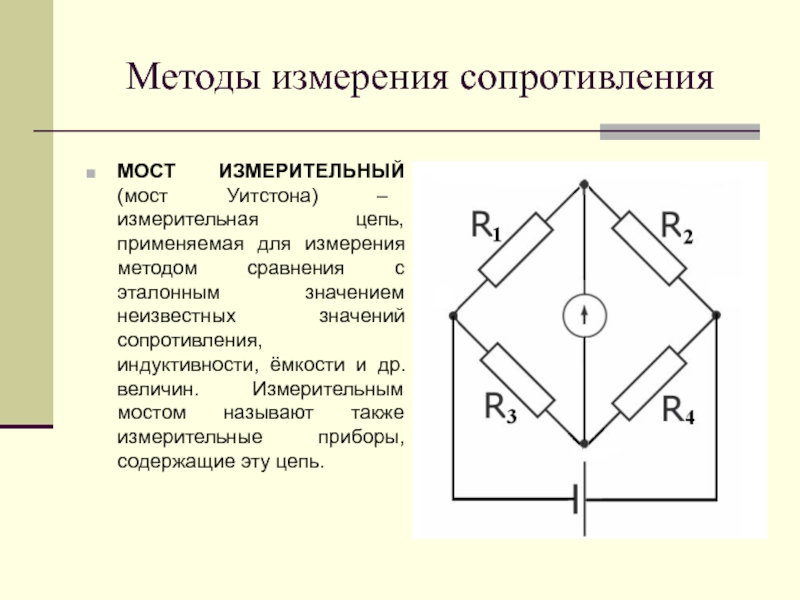

Слайд 14Методы измерения сопротивления
МОСТ ИЗМЕРИТЕЛЬНЫЙ (мост Уитстона) – измерительная цепь, применяемая
для измерения методом сравнения с эталонным значением неизвестных значений сопротивления,
индуктивности, ёмкости и др. величин. Измерительным мостом называют также измерительные приборы, содержащие эту цепь.
Слайд 15Измерение сопротивления
Омметр
ОММЕТР – прибор для измерения электрического сопротивления, позволяющий производить
отсчёт измеряемого сопротивления непосредственно по шкале.
В современных приборах для измерения
сопротивления и других электрических величин используются другие принципы и выдаются результаты в цифровом виде.
Слайд 16Принцип действия омметра
Простейший омметр состоит из источника тока, переменного резистора
и чувствительного измерителя тока (микрометра), шкала которого проградуирована в омах.
При подключении неизвестного сопротивления стрелка микроамперметра отклонится тем больше, чем меньше подключенное сопротивление. Поэтому на шкале омметра нулевое деление находится справа, а крайнее левое обозначено знаком «бесконечность».Принципиальная схема омметра

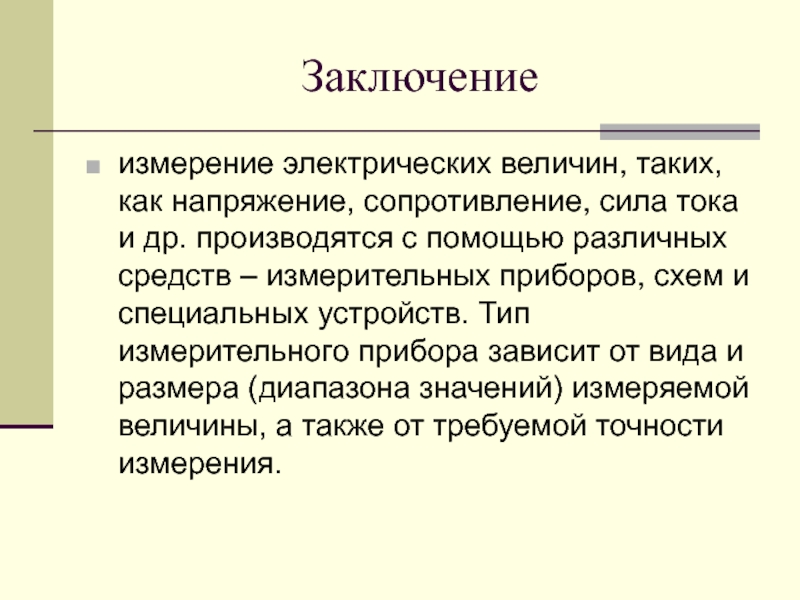

Слайд 17Заключение
измерение электрических величин, таких, как напряжение, сопротивление, сила тока и
др. производятся с помощью различных средств – измерительных приборов, схем
и специальных устройств. Тип измерительного прибора зависит от вида и размера (диапазона значений) измеряемой величины, а также от требуемой точности измерения.
