Электротехника Тема 1.1 Основные сведения о строении вещества и физической

тела состоят из ……………....., а
……............... из ………………….
молекул
молекулы
атомов
В)………..

состоит из ……………….
и ……………………

Б).…………… состоит из …………… вокруг
которого движутся …………………

ядра

электроны

протонов

нейтронов

Атом

Ядро

Атом в целом электрически нейтрален, но он может терять или приобретать электроны в этом случае он приобретает заряд.

получившие избыточные электроны, становятся отрицательно заряженными и называются отрицательными ионами.

Атомы, потерявшие часть своих электронов, становятся положительно заряженными и называются положительными ионами

Р - «+» частица

n - нейтральная частица

е - «-» частица

?

?

одноименные

разноименные

отталкиваются

притягиваются

отрицательные ионы) называется …………………..
ионизацией

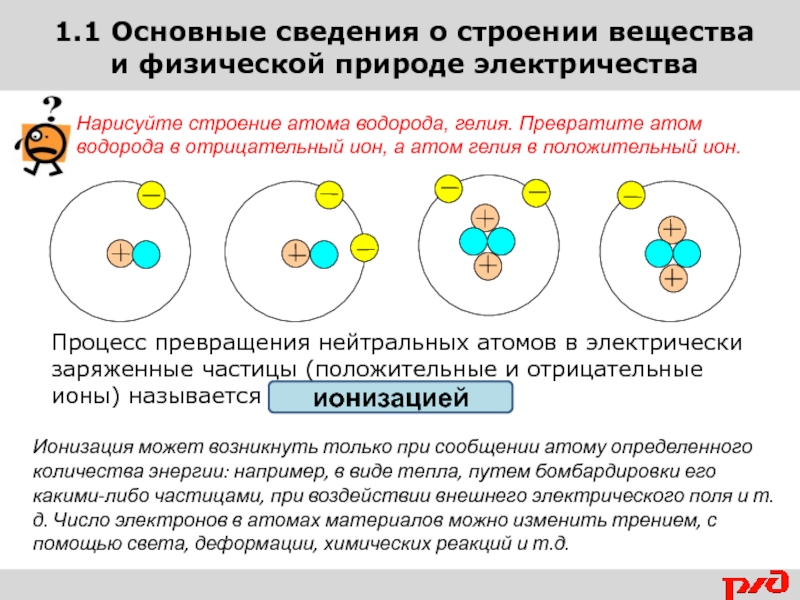

Нарисуйте строение атома водорода, гелия. Превратите

атом водорода в отрицательный ион, а атом гелия в положительный ион.

Ионизация может возникнуть только при сообщении атому определенного количества энергии: например, в виде тепла, путем бомбардировки его какими-либо частицами, при воздействии внешнего электрического поля и т.д. Число электронов в атомах материалов можно изменить трением, с помощью света, деформации, химических реакций и т.д.

прямо пропорциональна произведению зарядов этих тел, обратно пропорциональна квадрату расстояния

между ними и зависит от среды.

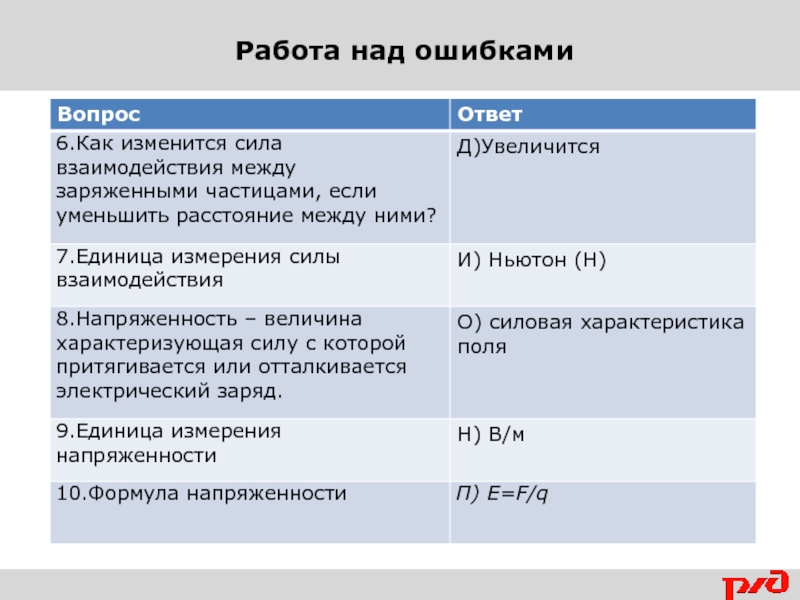

1.Как изменится сила взаимодействия между зарядами, если расстояние между ними увеличить в 2 раза?

2.Как изменится сила взаимодействия между зарядами, если увеличить заряды в 4 раза?

воздействием на электрически заряженную частицу с силой, пропорциональной заряду частицы

и не зависящей от ее скорости.

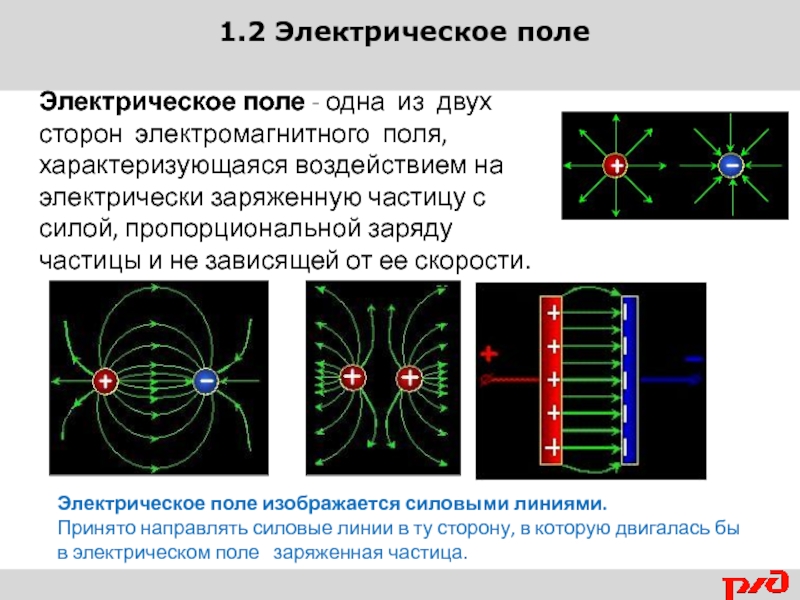

Электрическое поле изображается силовыми линиями.
Принято направлять силовые линии в ту сторону, в которую двигалась бы в электрическом поле заряженная частица.

определить форму, размеры, размещение в земле рудных залежей.

Возникающие электрические

заряды применяются для обработки металлов (метод электроискрового строгания деталей). Электроискровая обработка используется при изготовлении матриц штампов из закаленной стали и твердых сплавов, обработке отверстий малого диаметра и т.п.

Сильные электрические поля используются в различных технологических процессах, к которым можно отнести очистку газов от пыли, электроокраска, нанесение порошковых покрытий в электрическом поле и т.д. Так например, на ТЭЦ для улавливания пыли используются электрические фильтры. Для крашения различных изделий используется устройство с электропневма-тическим распылителем, оно создает струю для покрытия поверхности любой формы.

Явление электростатической индукции используется для защиты механизмов приборов, некоторых радиодеталей от внешних электрических полей.

физической природе электричества

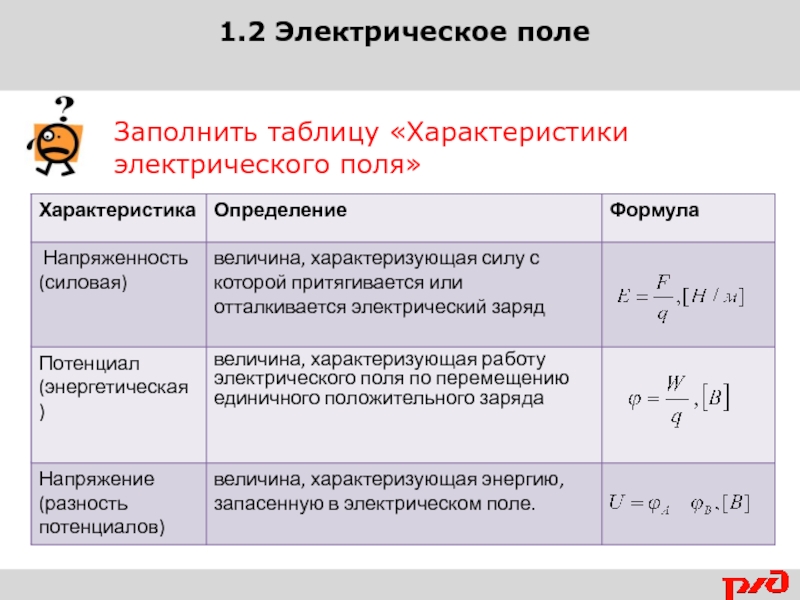

1.2 Электрическое поле
Тест 1.1.
Тест 1.2.
Критерии оценки
15-«5»баллов,

12-14 «4»балла ,
8-11 «3»балла,
1-7 «2» балла

Критерии оценки
12-«5»баллов,
9-11 «4»балла ,
6-8 «3»балла,
1-5 «2» балла

по проводнику.
Постоянный ток – ток, значение и направление которого в

любой момент времени остаются постоянными

Переменный ток – ток, значение и направление
которого изменяется с течением времени.

Пульсирующий ток – ток, неизменяемый по
направлению, но меняющийся по величине.

1.Электрический ток и электропроводность


Правилами ТБ за безусловно опасный принят ток

50 мА, 25 мА - судорожное сокращение мышц, невозможно самостоятельно разжать пальцы и освободиться от провода, 100 мА – паралич дыхания и сердца.
Степень поражения зависит от силы и частоты тока, а также пути прохождения тока через организм человека.

Плотность электрического тока - величина, равная отношению силы тока к площади поперечного сечения проводника.

Значение плотности тока учитывается при расчетах сечения проводников обмоток
электрических машин. Допустимая плотность тока зависит от условий
охлаждения проводника и приводится в специальных таблицах.

электрического поля называется …………………….

электропроводностью

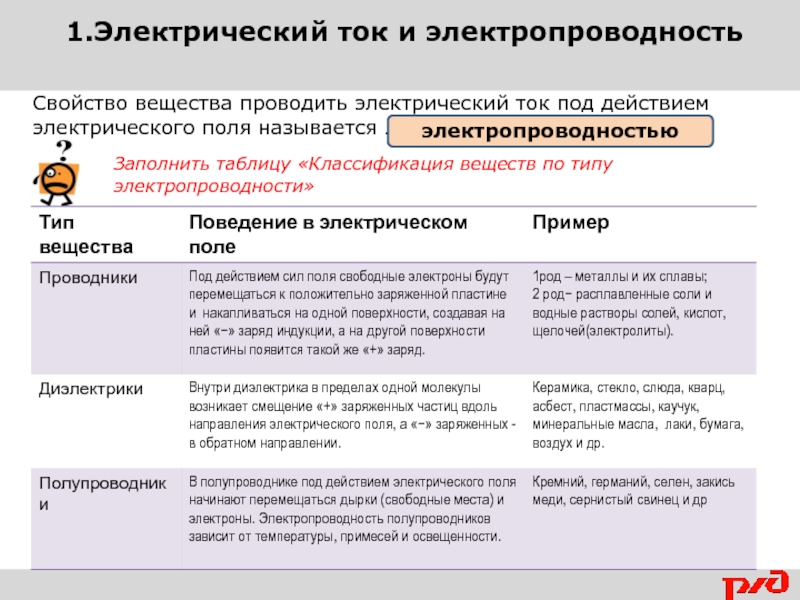

Заполнить таблицу «Классификация веществ по типу электропроводности»

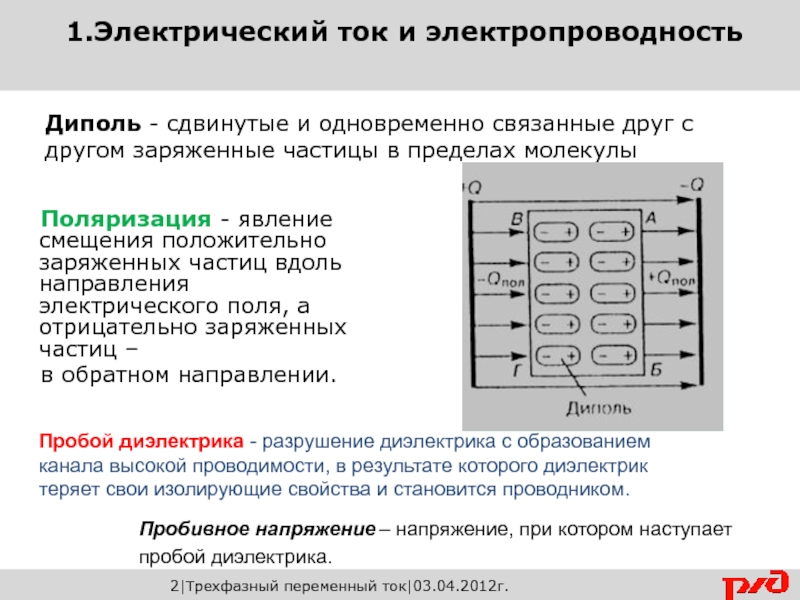

с другом заряженные частицы в пределах молекулы
Поляризация - явление смещения

положительно заряженных частиц вдоль направления электрического поля, а отрицательно заряженных частиц –
в обратном направлении.

Пробой диэлектрика - разрушение диэлектрика с образованием канала высокой проводимости, в результате которого диэлектрик теряет свои изолирующие свойства и становится проводником.

Пробивное напряжение – напряжение, при котором наступает
пробой диэлектрика.
