ЭЛЕМЕНТЫ АЛГЕБРЫ ЛОГИКИ МАТЕМАТИЧЕСКИЕ ОСНОВЫ ИНФОРМАТИКИ

Слайды и текст этой презентации

Слайд 1ЭЛЕМЕНТЫ АЛГЕБРЫ ЛОГИКИ
МАТЕМАТИЧЕСКИЕ ОСНОВЫ ИНФОРМАТИКИ

ЭЛЕМЕНТЫ АЛГЕБРЫ ЛОГИКИМАТЕМАТИЧЕСКИЕ ОСНОВЫ ИНФОРМАТИКИ

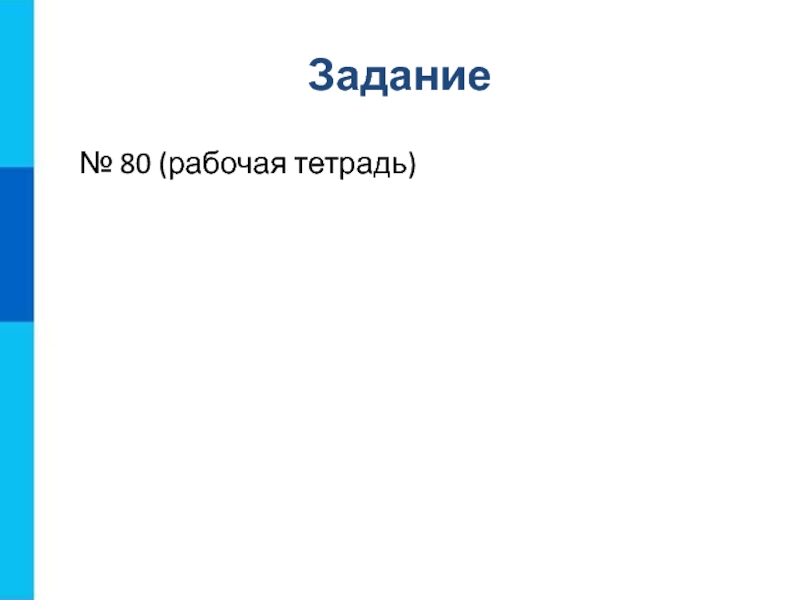

Слайд 2Задание
№ 80 (рабочая тетрадь)

Задание№ 80 (рабочая тетрадь)

Слайд 3Ключевые слова
таблица истинности

Ключевые слова таблица истинности

Слайд 4Таблицы истинности
Решение логических выражений принято оформлять в виде таблиц, в

которых по действиям показано, какие значения принимает логическое выражение при

всех возможных наборах его переменных

Таблицы истинностиРешение логических выражений принято оформлять в виде таблиц, в которых по действиям показано, какие значения принимает

Слайд 5Определение
Таблица истинности – это таблица, с помощью которой устанавливается истинностное

значение сложного высказывания при всех значениях входящих в него простых

высказываний.

ОпределениеТаблица истинности – это таблица, с помощью которой устанавливается истинностное значение сложного высказывания при всех значениях входящих

Слайд 6Построение таблиц истинности для логических выражений
Количество строк = 2n+1, где

n — количество переменных.
Количество столбцов = количество переменных + количество

логических операций.
Установить последовательность выполнения логических операций.
Построить таблицу, указывая названия столбцов и возможные наборы значений исходных логических переменных.
Заполнить таблицу истинности по столбцам.

Построение таблиц истинности для логических выраженийКоличество строк = 2n+1, где n — количество переменных.Количество столбцов =

Слайд 7Пример 1
Построим таблицу истинности для функции F = (А 

В)  (¬A  ¬B)
Переменных: две (А и В), т.е.

N = 2  количество строк: 2n=22=4. С заголовком: 5
Количество столбцов: 2 переменные + 5 операций (,,¬, и ¬). Итого 7
Порядок операций:
1 5 2 4 3
F = (А  В)  (¬A  ¬B)

Пример 1Построим таблицу истинности для функции F = (А  В)  (¬A  ¬B)Переменных: две

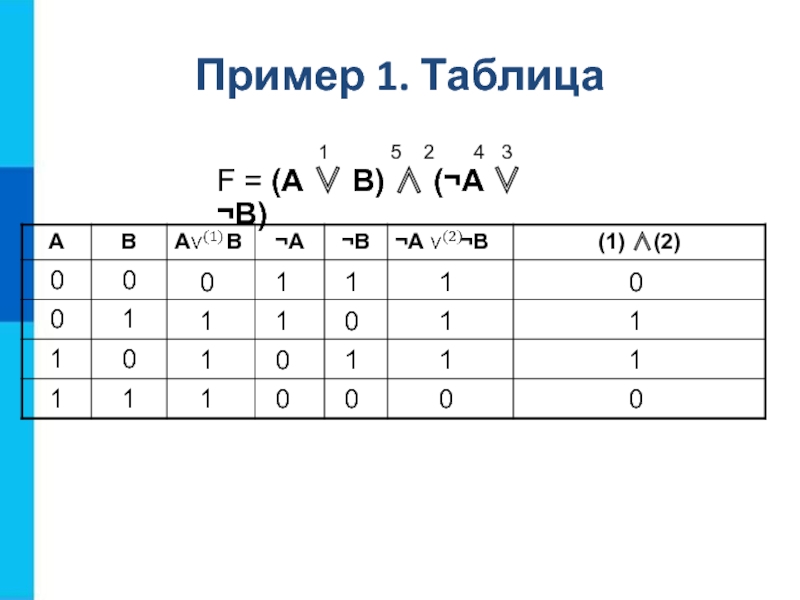

Слайд 8Пример 1. Таблица
0
1
1
1
1
1
0
0
F = (А  В)  (¬A 

¬B)
1
0
1
0
1
1
1
0
0
1
1
0
1 5

2 4 3

Пример 1. Таблица01111100F = (А  В)  (¬A  ¬B)101011100110 1

Слайд 9Пример 2
Построим таблицу истинности для функции F = X 

Y  ¬Z
Переменных:
три (X, Y и Z), т.е. n

= 3  количество строк: 2n=23=8. С заголовком: 9
Количество столбцов:
3 переменные + 3 операции (,,¬). Итого 6
Порядок операций:

3 2 1
F = X  Y  ¬Z

Пример 2Построим таблицу истинности для функции F = X  Y  ¬ZПеременных: три (X, Y

Слайд 10Пример. Таблица
0
0
0
0
1
1
1
1
F = X  Y  ¬Z
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
1
0
1
0
1
0
1
0
0
0
1
0
0
0
1
0
0
0
1
0
1
1
1
1

3 2 1

Пример. Таблица00001111F = X  Y  ¬Z0011001101010101101010100010001000101111 3 2

Слайд 11Таблицы истинности для основных логических операций:
Самое главное

Таблицы истинности для основных логических операций:Самое главное

Слайд 12Домашнее задание
§ 1.3.2, 1.3.3;
№ 83 в рабочей тетради

Домашнее задание§ 1.3.2, 1.3.3; № 83 в рабочей тетради
