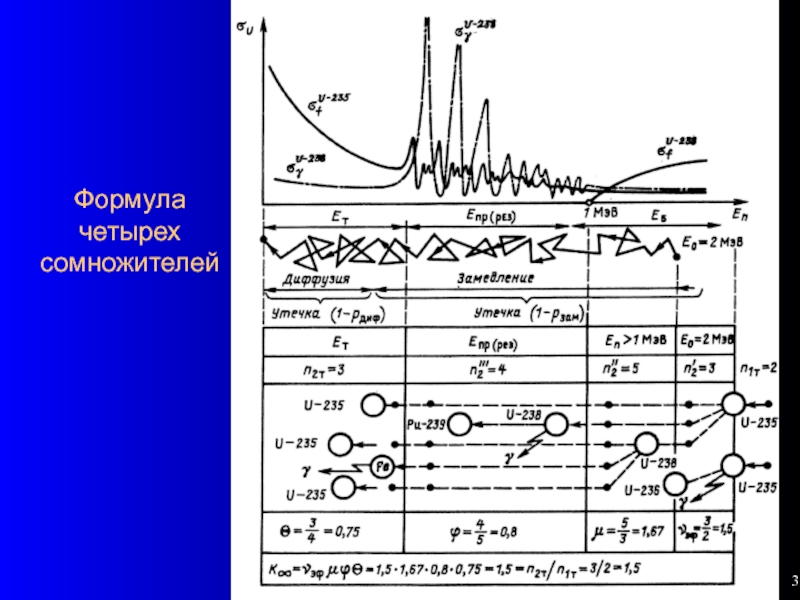

- 3. Формула четырех сомножителей
- 4. Реакторы ВВЭРУстройство реактора ВВЭР-1000: 1 — привод
- 5. Технологическая схема энергоблока (ВВЭР-440, ВВЭР-1000)
- 6. КассетаТВС ВВЭР-1000 состоит из трех основных частей:

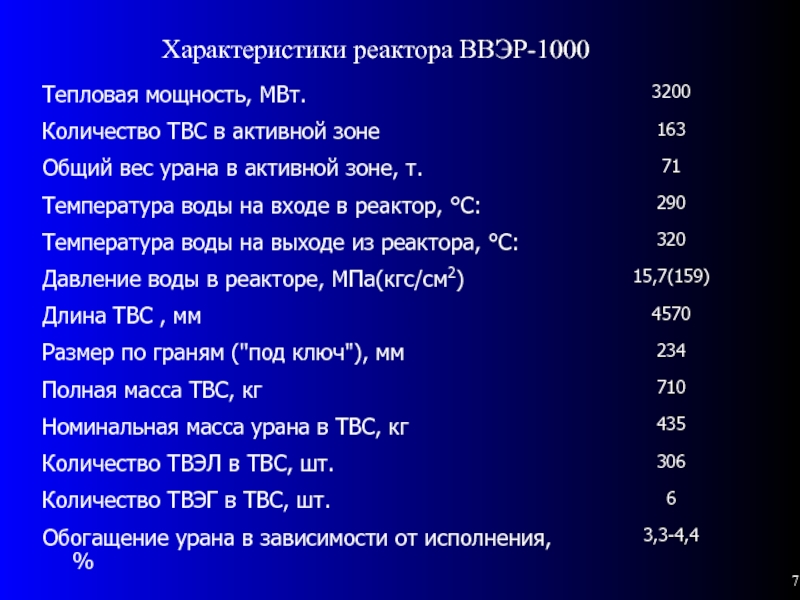

- 7. Характеристики реактора ВВЭР-1000

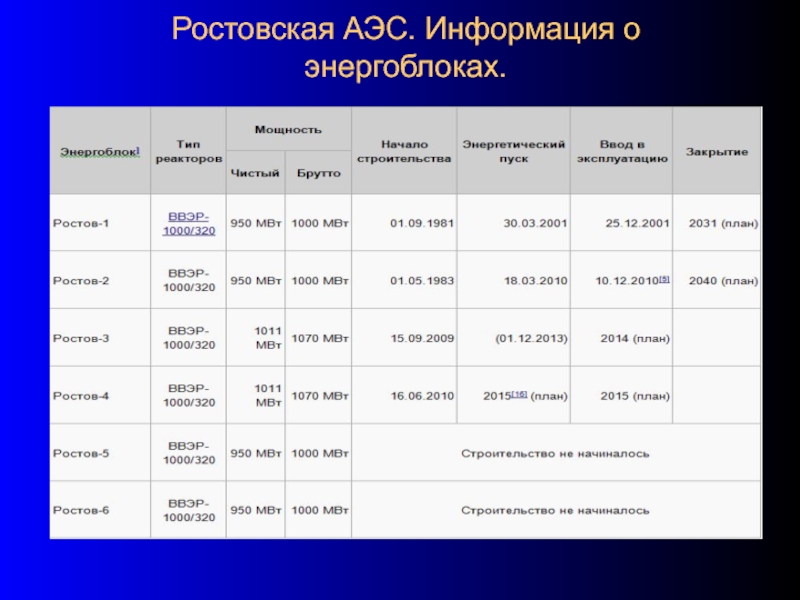

- 8. Ростовская АЭС. Информация о энергоблоках.
- 9. Реактор РБМК
- 10. Слайд 10
- 11. Слайд 11
- 12. Топливная кассетаТепловыделяющая сборка реактора РБМК: 1 –

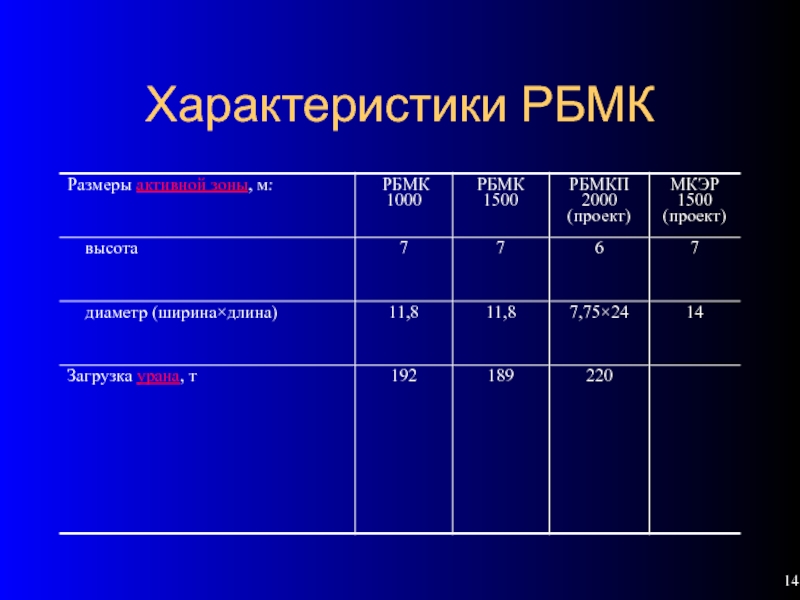

- 13. Характеристики РБМК
- 14. Характеристики РБМК
- 15. Характеристики РБМК, fln@uni-dubna.ru

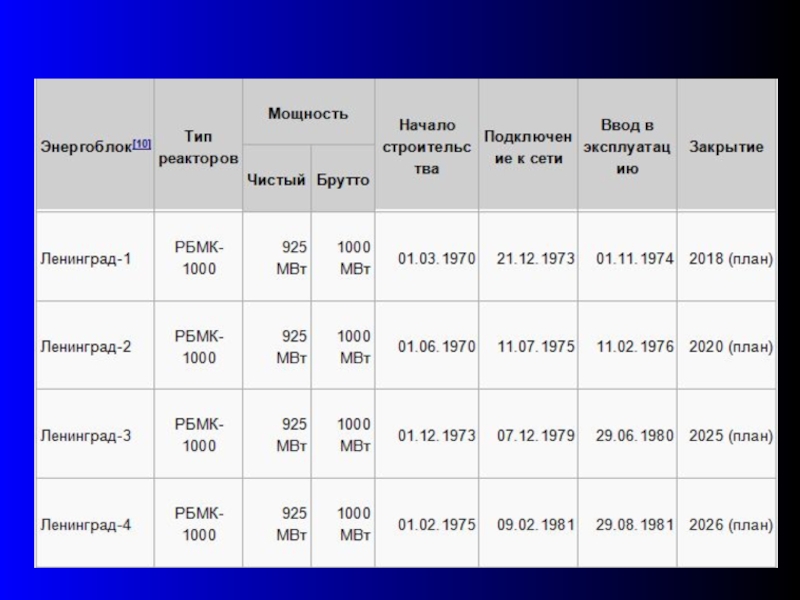

- 16. Энергоблоки

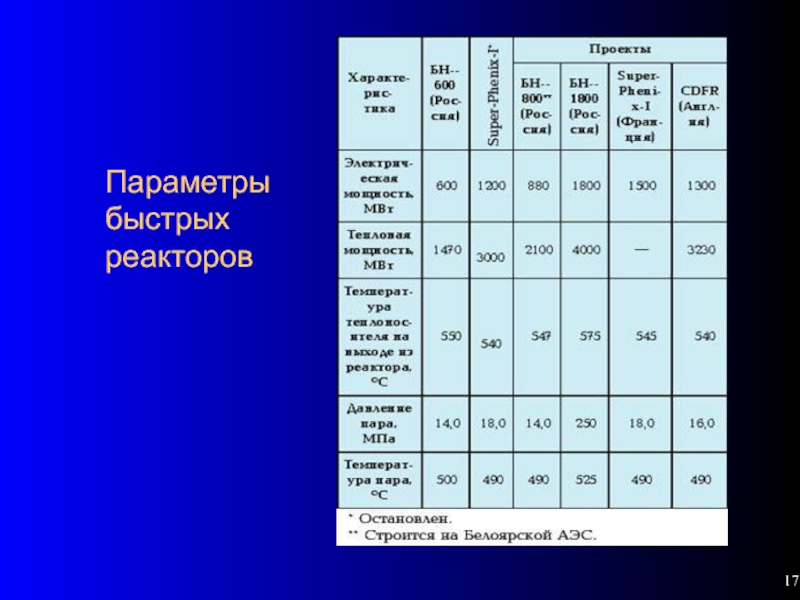

- 17. Параметры быстрых реакторов
- 18. Реактор на быстрых нейтронах БН-800 имеет электрическую
- 19. Скачать презентанцию
Задачи:Получить выражения для распределений по скоростям и длинам волн.2. Получить выражения для потоков.
Слайды и текст этой презентации
Слайд 1Энергетические реакторы ВВР, РБМК, БН. Проект Брест.
М.А. Киселёв
Курс «Атомные реакторы
и ядерная энергетика»

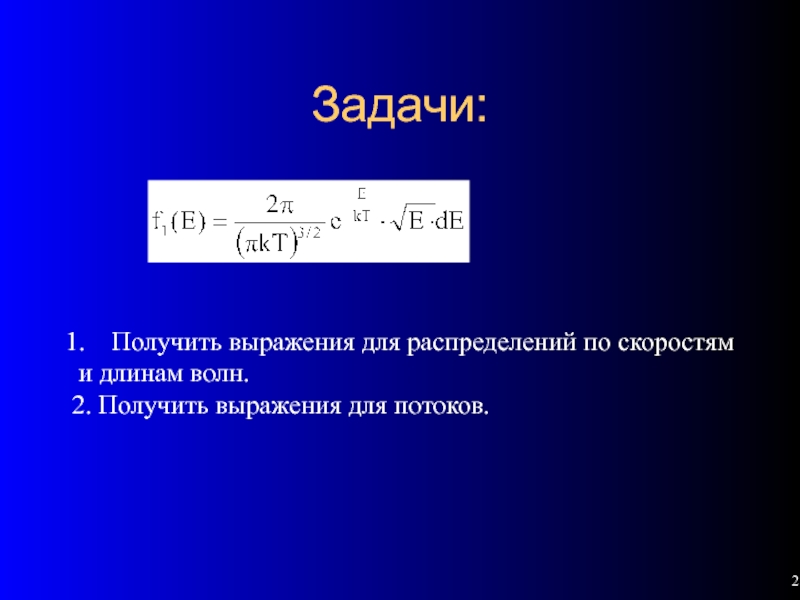

Слайд 2Задачи:
Получить выражения для распределений по скоростям
и длинам волн.
2. Получить
выражения для потоков.

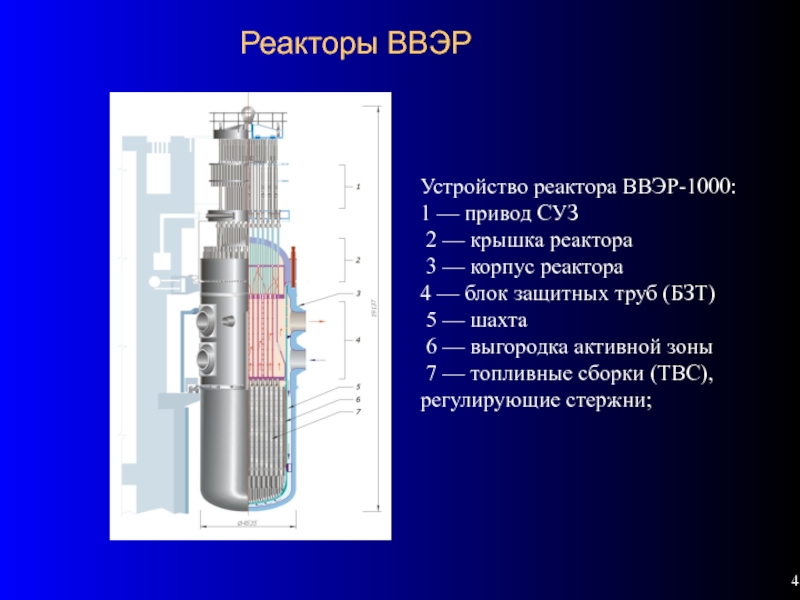

Слайд 4Реакторы ВВЭР
Устройство реактора ВВЭР-1000:
1 — привод СУЗ
2 —
крышка реактора
3 — корпус реактора
4 — блок защитных труб
(БЗТ)5 — шахта
6 — выгородка активной зоны
7 — топливные сборки (ТВС), регулирующие стержни;

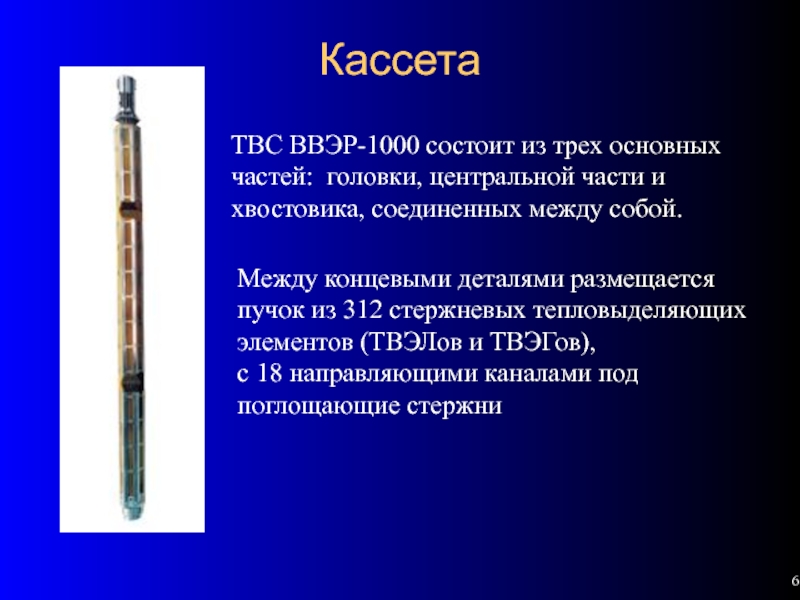

Слайд 6Кассета
ТВС ВВЭР-1000 состоит из трех основных частей: головки, центральной части
и хвостовика, соединенных между собой.
Между концевыми деталями размещается
пучок из 312
стержневых тепловыделяющихэлементов (ТВЭЛов и ТВЭГов),
с 18 направляющими каналами под
поглощающие стержни

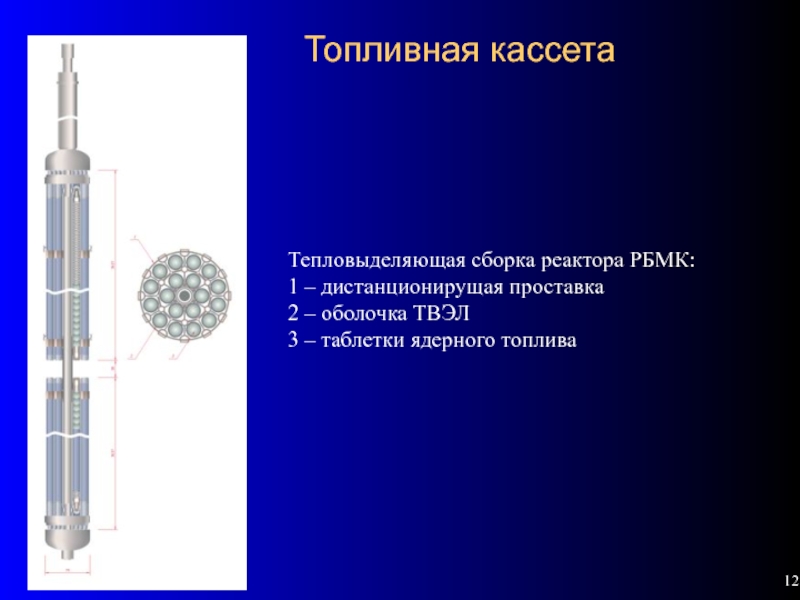

Слайд 12Топливная кассета
Тепловыделяющая сборка реактора РБМК:
1 – дистанционирущая проставка
2 – оболочка
ТВЭЛ
3 – таблетки ядерного топлива
Слайд 18Реактор на быстрых нейтронах БН-800 имеет электрическую мощность 880 МВт,
тепловую 1,47 ГВт. При этом его конструкция обеспечивает полную безопасность
как при нормальной работе, так и при любой мыслимой аварии.
