Слайд 1ЭНЕРГОСБЕРЕЖЕНИЕ И ПОВЫШЕНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ
ЛАБОРАТОРИЯ ЭНЕРГОСБЕРЕЖЕНИЯ
Попков Владимир Викторович
Инженер кафедры АТИС
Слайд 2Филиал ФГБОУ ВПО УГНТУ
в г. Стерлитамаке
Слайд 3АВТОРЫ ПРОЕКТА
Государственное автономное учреждение Республики Башкортостан «Республиканский научный центр энергосбережения
и энергоэффективных технологий»
Филиал федерального государственного бюджетного образовательного учреждения высшего профессионального
образования «Уфимский государственный нефтяной технический университет» в г. Стерлитамаке
Заместитель директора по НИР, РиТО, к.т.н. Насыров Р. Р.
Инженер кафедры АТИС Попков Владимир Викторович
Слайд 4ВВЕДЕНИЕ
Один из главных секретов благополучия - это умение экономить. Сегодня
это касается не только нашего кошелька - вопрос вырастает до
глобальных масштабов: экономия ресурсов напрямую связана с состоянием окружающей среды, с экологией, с нашим здоровьем и здоровьем наших детей. Начав сегодня с малого, мы можем сделать свой вклад в будущее.
Эта презентация напомнит о некоторых простых принципах экономии энергии и ресурсов в промышленности и народном хозяйстве.
Слайд 5
Энергоресурсосбережение является ключевым звеном в реформировании ЖКХ.
В России каждый процент
экономии топлива и энергии может дать до 0.35-0.4% прироста национального
дохода.
В целом по России удельное потребление энергоресурсов на человека превышает развитые страны Европы и мира с аналогичными климатическими условиями:
по электроэнергии в 2.5-3.0 раза
по теплу в 2-3 раза
по воде в 1.5-2.0 раза.

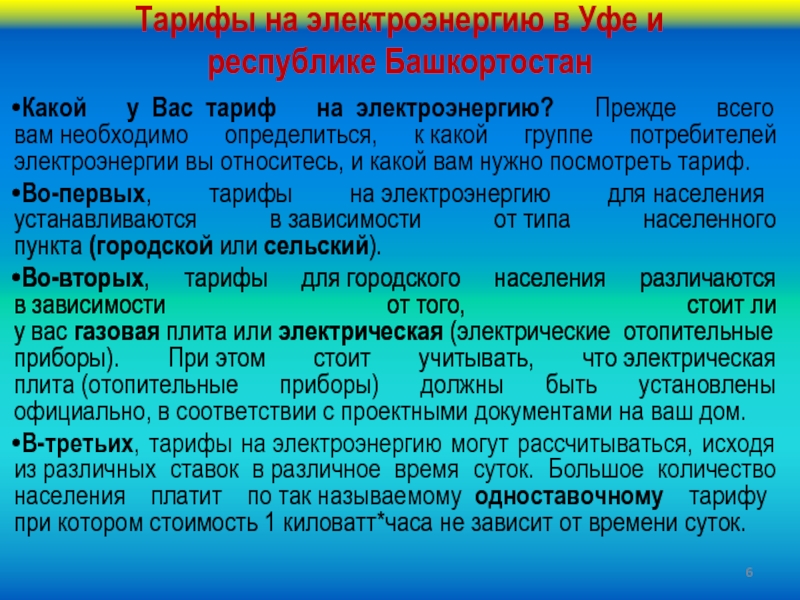

Слайд 6Тарифы на электроэнергию в Уфе и
республике Башкортостан
Какой у Вас тариф на электроэнергию?
Прежде всего вам необходимо определиться, к какой группе потребителей электроэнергии вы относитесь, и какой
вам нужно посмотреть тариф.
Во-первых, тарифы на электроэнергию для населения устанавливаются в зависимости от типа населенного пункта (городской или сельский).
Во-вторых, тарифы для городского населения различаются в зависимости от того, стоит ли у вас газовая плита или электрическая (электрические отопительные приборы). При этом стоит учитывать, что электрическая плита (отопительные приборы) должны быть установлены официально, в соответствии с проектными документами на ваш дом.
В-третьих, тарифы на электроэнергию могут рассчитываться, исходя из различных ставок в различное время суток. Большое количество населения платит по так называемому одноставочному тарифу при котором стоимость 1 киловатт*часа не зависит от времени суток.
Слайд 7Тарифы на электроэнергию в Уфе и республике Башкортостан в I
полугодии 2014 г. не изменятся
Тарифы на электроэнергию для населения, проживающего в городских населенных
пунктах республики Башкортостан в домах, оборудованных газовыми плитами
Одноставочный тариф на электроэнергию 2,26 руб./кВт*ч.
Тариф на электроэнергию, дифференцированный по двум зонам суток
дневная зона (с 7 до 23 часов) 2,32 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 1,42 руб./кВт*ч.
Тариф на электроэнергию, дифференциированный по трем зонам суток
пиковая зона (с 7 до 9 и с 17 до 20 часов) 2,32 руб./кВт*ч.
полупиковая зона (с 9 до 17 и с 20 до 23 часов) 2,26 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 1,42 руб./кВт*ч.
Слайд 8Тарифы на электроэнергию в Уфе и республике Башкортостан во II
полугодии 2014 г.
Тарифы на электроэнергию для населения, проживающего в городских населенных пунктах республики
Башкортостан в домах, оборудованных газовыми плитами
Одноставочный тариф на электроэнергию 2,35 руб./кВт*ч.
Тариф на электроэнергию, дифференцированный по двум зонам суток
дневная зона (с 7 до 23 часов) 2,41 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 1,48 руб./кВт*ч.
Тариф на электроэнергию, дифференциированный по трем зонам суток
пиковая зона (с 7 до 9 и с 17 до 20 часов) 2,42 руб./кВт*ч.
полупиковая зона (с 9 до 17 и с 20 до 23 часов) 2,35 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 1,48 руб./кВт*ч.
Слайд 9Тарифы на электроэнергию в Уфе и республике Башкортостан в I
полугодии 2014 г. не изменятся
Тарифы на электроэнергию для населения, проживающего в городских населенных
пунктах республики Башкортостан в домах, оборудованных в установленном порядке электрическими плитами и (или) электроотопительными приборами
Одноставочный тариф на электроэнергию 1,58 руб./кВт*ч.
Тариф на электроэнергию, дифференцированный по двум зонам суток дневная зона (с 7 до 23 часов) 1,62 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 0,99 руб./кВт*ч.
Тариф на электроэнергию, дифференцированный по трем зонам суток пиковая зона (с 7 до 9 и с 17 до 20 часов) 1,62 руб./кВт*ч.
полупиковая зона (с 9 до 17 и с 20 до 23 часов) 1,58 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 0,99 руб./кВт*ч.
Слайд 10Тарифы на электроэнергию в Уфе и республике Башкортостан во II
полугодии 2014 г.
Тарифы на электроэнергию для населения, проживающего в городских населенных пунктах республики
Башкортостан в домах, оборудованных в установленном порядке электрическими плитами и (или) электроотопительными приборами
Одноставочный тариф на электроэнергию 1,65 руб./кВт*ч.
Тариф на электроэнергию, дифференцированный по двум зонам суток дневная зона (с 7 до 23 часов) 1,69 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 1,04 руб./кВт*ч.
Тариф на электроэнергию, дифференцированный по трем зонам суток пиковая зона (с 7 до 9 и с 17 до 20 часов) 1,70 руб./кВт*ч.
полупиковая зона (с 9 до 17 и с 20 до 23 часов) 1,65 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 1,04 руб./кВт*ч.
Слайд 11Тарифы на электроэнергию в Уфе и республике Башкортостан в I
полугодии 2014 г. не изменятся
Тарифы на электроэнергию для населения, проживающего в сельской местности
республики Башкортостан
Одноставочный тариф на электроэнергию 1,58 руб./кВт*ч.
Тариф на электроэнергию, дифференцированный по двум зонам суток дневная зона (с 7 до 23 часов) 1,62 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 0,99 руб./кВт*ч.
Тариф на электроэнергию, дифференцированный по трем зонам суток пиковая зона (с 7 до 9 и с 17 до 20 часов) 1,63 руб./кВт*ч.
полупиковая зона (с 9 до 17 и с 20 до 23 часов) 1,58 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 0,99 руб./кВт*ч.
Слайд 12Тарифы на электроэнергию в Уфе и республике Башкортостан во II
полугодии 2014 г.
Тарифы на электроэнергию для населения, проживающего в сельской местности республики Башкортостан
Одноставочный
тариф на электроэнергию 1,65 руб./кВт*ч.
Тариф на электроэнергию, дифференцированный по двум зонам суток дневная зона (с 7 до 23 часов) 1,69 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 1,04 руб./кВт*ч.
Тариф на электроэнергию, дифференцированный по трем зонам суток пиковая зона (с 7 до 9 и с 17 до 20 часов) 1,70 руб./кВт*ч.
полупиковая зона (с 9 до 17 и с 20 до 23 часов) 1,65 руб./кВт*ч.
ночная зона (с 23 до 7 часов) 1,04 руб./кВт*ч.
Слайд 13С июля 2014 года население Башкирии
переведут на «энергопайки»
В
России вводится понятие социальной нормы потребления электрической энергии (мощности). Соответствующее постановление
Правительства РФ подписал 22 июля премьер-министр Дмитрий Медведев.
Суть нововведения сводится к снижению стоимости электроэнергии в пределах установленного в регионе лимита и значительному удорожанию сверхнормативного потребления.
В Башкортостане, как и в большинстве регионов, соцнорма будет применяться при расчетах за электроэнергию с 1 июля 2014 года. В семи субъектах новый механизм оплаты электричества начнет действовать уже в этом году - с 1 сентября.
Как пояснили агентству «Башинформ» в Госкомитете РБ по тарифам, лимит устанавливается для населения и приравненных к нему групп потребителей: кооперативов, религиозных учреждений, которые содержатся на средства прихожан, и т.д.
По словам председателя Госкомитета РБ по тарифам Фадиса Салимгареева, в первый год применения социальной нормы разница между минимальным и максимальным тарифом не должна превышать 30 процентов
Слайд 14С июля 2014 года население Башкирии
переведут на «энергопайки»
В дальнейшем
цены на энергоресурсы сверх лимита будут расти до экономически обоснованного
уровня, в зависимости от расходов сетевой и сбытовой компаний.
«На сегодня экономически обоснованный тариф по низкому напряжению - 4,5 рубля за 1 КВт*ч», - уточнил Фадис Салимгареев.
Точные лимиты в госкомитете пока не называют, предположительно для квартир с газовой плитой социальная норма будет установлена на уровне 150 КВт*ч на человека в месяц.
Основная группа населения должна попасть в эти 150 КВт*ч, - считает Фадис Салимгареев. - Для работы холодильников и телевизоров этого будет достаточно. А для тех, у кого есть обогреваемый пол, сауна, бассейн, электричество станет дороже.
Методика расчета социальной нормы приводится в Постановлении Правительства России. В методологических целях все потребители, о которых идет речь в документе, подразделяются на шесть групп домохозяйств и шесть типов жилых помещений.
Отдельно выделены домохозяйства, в которых проживают только пенсионеры. В Госкомитете РБ по тарифам планируют завершить расчеты до 1 января.
Слайд 15АВТОМАТИЗИРОВАННАЯ СИСТЕМА КОММЕРЧЕСКОГО УЧЕТА ЭЛЕКТРОЭНЕРГИИ АСКУЭ
Слайд 16АВТОМАТИЗИРОВАННАЯ ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНАЯ СИСТЕМА КОММЕРЧЕСКОГО УЧЕТА ЭЛЕКТРОЭНЕРГИИ НА БАЗЕ КТС «МИКРОН»
Слайд 17ОСНОВНЫЕ ФУНКЦИИ АИИС КУЭ
НА БАЗЕ КТС "МИКРОН»
Считывание с электросчетчиков:
-архивных
значений накопленной электроэнергии на начало месяца по 4-м тарифам;
-текущих значений
накопленной энергии по 4-м тарифам;
-текущих значений ПКЭ (при наличии таковых функций в электросчетчике);
-получасовых срезов мощности (при наличии таковых функций в электросчетчике).
Дистанционная запись тарифных расписаний в счетчики электроэнергии.
Автоматическая коррекция текущего времени для каждого электросчетчика по внутренним часам сервера сбора данных (максимальное рассогласование времени в системе составляет ±30 секунд в сутки).
Дистанционный сбор данных с УСД на сервер сбора и обрботки данных посредством каналов связи GSM/CSD, GSM/GPRS или Ethernet (Internet) по расписанию или команде оператора.
Слайд 18ОСНОВНЫЕ ФУНКЦИИ АИИС КУЭ
НА БАЗЕ КТС "МИКРОН»
Возможность дистанционного отключения/ограничения
нагрузки (для электросчетчиков, имеющих данную функцию).
Считывание журнала событий УСД.
Организация прозрачного
канала связи для работы с электросчетчиками при помощи конфигурационного ПО.
Определение и регистрация фактов безучетного потребления электроэнергии в системе на основе сведения балансов отпущенной и потребленной электроэнергии за интервалы времени.
Передача данных о потребленной электрической энергии в биллинговые системы.
ПО АИИС КУЭ на базе КТС «МИКРОН» использует СУБД MS SQL и может поддерживать до нескольких тысяч точек учета.
Слайд 19Вариант организации АИИС КУЭ на базе КТС «МИКРОН»: удаленный радиодоступ
Слайд 20АИИС КУЭ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
Слайд 21АИИС КУЭ В МЕЛКОМОТОРНОМ СЕКТОРЕ
Слайд 22Электросчётчики
Индукционный и электронный многотарифный счётчики

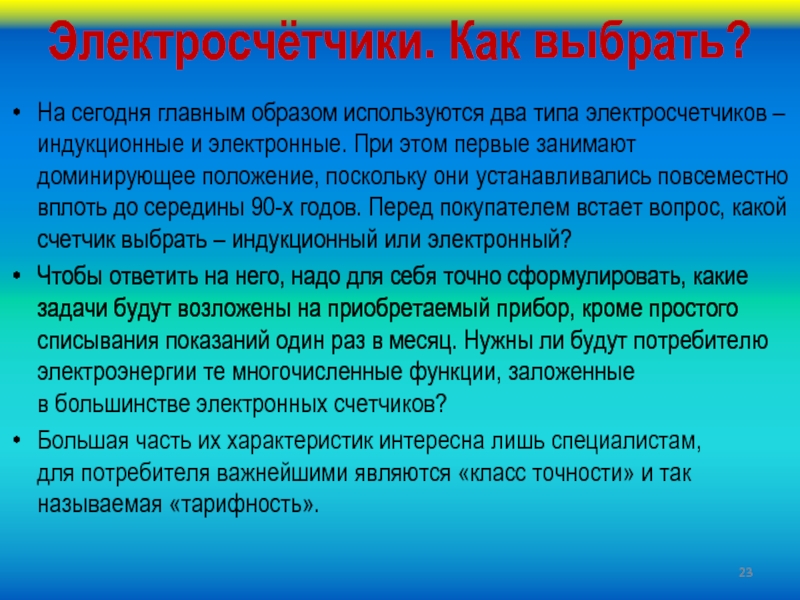

Слайд 23Электросчётчики. Как выбрать?
На сегодня главным образом используются два типа электросчетчиков –
индукционные и электронные. При этом первые занимают доминирующее положение, поскольку они устанавливались повсеместно
вплоть до середины 90-х годов. Перед покупателем встает вопрос, какой счетчик выбрать – индукционный или электронный?
Чтобы ответить на него, надо для себя точно сформулировать, какие задачи будут возложены на приобретаемый прибор, кроме простого списывания показаний один раз в месяц. Нужны ли будут потребителю электроэнергии те многочисленные функции, заложенные в большинстве электронных счетчиков?
Большая часть их характеристик интересна лишь специалистам, для потребителя важнейшими являются «класс точности» и так называемая «тарифность».
Слайд 24Электросчётчики. Как выбрать?
«Класс точности»
«Класс точности» – основной технический параметр электросчетчика.
Он указывает на уровень погрешности измерений прибора. До 1996 г. Класс точности
приборов составлял всего 2,5%. В 1996 г. был введен новый стандарт точности приборов учета, используемых в бытовом секторе – 2.0. Именно это стало толчком к повсеместной замене индукционных счетчиков на более точные, с классом точности 2.0.
«Тарифность»
До недавнего времени все электросчетчики, применяемые в быту, были однотарифными, т.е. осуществляли учет электрической энергии по одному единственному тарифу. Функциональные возможности современных счетчиков позволяют вести учет электроэнергии по зонам суток и даже по временам года.

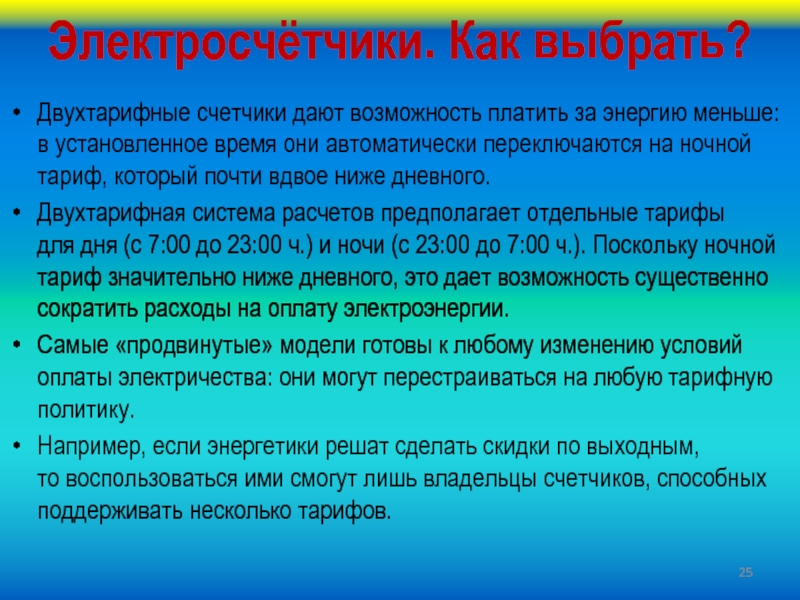

Слайд 25Электросчётчики. Как выбрать?
Двухтарифные счетчики дают возможность платить за энергию меньше: в установленное
время они автоматически переключаются на ночной тариф, который почти вдвое ниже дневного.
Двухтарифная система расчетов предполагает отдельные тарифы для дня (с 7:00 до 23:00 ч.) и ночи (с 23:00 до 7:00 ч.). Поскольку ночной тариф значительно ниже дневного, это дает возможность существенно сократить расходы на оплату электроэнергии.
Самые «продвинутые» модели готовы к любому изменению условий оплаты электричества: они могут перестраиваться на любую тарифную политику.
Например, если энергетики решат сделать скидки по выходным, то воспользоваться ими смогут лишь владельцы счетчиков, способных поддерживать несколько тарифов.
Слайд 26Электросчётчики. Как выбрать?
Сегодня все новые дома еще на стадии строительства оборудуются автоматизированными системами
учета электроэнергии, которые и предоставляют жителям возможность производить учет потребленной электроэнергии
дифференцированно по времени суток.
В эту систему входят не только двухтарифные счетчики, но и специальная аппаратура, позволяющая программировать приборы учета и снимать их показания дистанционно.
Если ваш дом не оборудован автоматизированной системой учета, то воспользоваться преимуществами двухтарифной системы можно, установив двухтарифный счетчик со встроенным тарификатором.
Надежность и межповерочный интервал
С течением времени, из-за износа, старения материалов класс точности электросчетчика неизбежно меняется. Наступает момент, когда электросчетчик необходимо повторно проверить на точность его показаний.
Слайд 27Электросчётчики. Как выбрать?
Период с момента первичной проверки (обычно с даты выпуска) до
следующей проверки называется межповерочным интервалом (МПИ). Исчисляется МПИ в годах и указывается в паспорте
электросчетчика.
Как поменять счетчик?
У каждого потребителя есть возможность установить свой прибор учета электроэнергии. Если вы решили заменить прибор на новый и современный, то, во-первых, должны помнить – купленный вами электросчетчик должен значиться в Госреестре – списке импортных и отечественных приборов, прошедших сертификацию и утвержденных к эксплуатации на территории России.
Второе, и очень важное, условие: после установки или модернизации счетчик должен быть поставлен на учет. Для этого приглашают представителя электрокомпании, который, убедившись, что все сделано правильно, опломбирует прибор и даст разрешение на его использование.
Слайд 28Электросчётчики. Как выбрать?
Затем специалисты компании примут его в эксплуатацию и снимут начальные
показания счетчика.
Только после этого расчеты за электроэнергию будут осуществляться в соответствии
с показаниями нового прибора учета.
В-третьих, не рекомендуется устанавливать новый счетчик самостоятельно.
Самовольный демонтаж старого счетчика является нарушением договора с энергокомпанией.
Сорванная на старом счетчике пломба влечет за собой изменение порядка расчетов – они будут производиться не по показаниям нового счетчика, а исходя из энергоемкости электроприборов, установленных в квартире.
Слайд 29Этикетка энергоэффективности
При покупке бытовой техники, внимательно изучите этикетку энергоэффективности. Класс
энергоэффективности прибора должен быть указан на специальной этикетке.
Разобраться в условных
обозначениях достаточно просто. Самая высокая энергоэффективность у приборов класса А (А+++,А++, А+), далее по убыванию следуют классы B, C, D, E, F, G. Классы энергоэффективности даны в соответствии с методиками , принятыми в ЕС.
Слайд 30Недавно класс А+ означал «ЛУЧШИЙ В КАТЕГОРИИ», но появились классы
А++ и А+++.
ПРИМЕР: Холодильник класса А+ потребляет энергии в 2
раза больше, чем прибор класса А+++ (1.0/0.8/0.6/0.4 кВт.).
Приборы класса А и ниже запрещены к вводу в ЕС
с 1 июля 2012 года.
Слайд 31Холодильник INDESIT
Общие характеристики
Тип - холодильник с морозильником
Расположение - отдельно стоящий
Расположение
морозильной камеры - снизу
Цвет / Материал покрытия - белый /
пластик
Управление - электромеханическое
Энергопотребление - класс B (438 кВтч/год)
Количество компрессоров - 1
Хладагент - R134a (HFC)
Количество камер - 2
Количество дверей - 2
Габариты (ШxГxВ) - 60x66.5x185 см
Холод
Размораживание морозильной камеры - ручное
Размораживание холодильной камеры - капельная система
Автономное сохранение холода - до 15 ч
Мощность замораживания - до 6 кг/cутки
Минимальная температура в морозильной камере - -24 °C
Дополнительные возможности - суперзаморозка
Слайд 32Холодильник BOSCH
Общие характеристики
Тип - холодильник с морозильником
Расположение - отдельно стоящий
Расположение
морозильной камеры - снизу
Цвет / Материал покрытия - белый /
пластик
Управление - электронное
Энергопотребление - класс A+ (304 кВтч/год)
Количество компрессоров - 1
Количество камер - 2
Количество дверей - 2
Габариты (ШxГxВ) - 60x65x200 см
Холод
Размораживание морозильной камеры - ручное
Размораживание холодильной камеры - капельная система
Автономное сохранение холода - до 22 ч
Мощность замораживания - до 9 кг/cутки
Сигнализация - открытой двери - звуковая
Дополнительные возможности
суперохлаждение, суперзаморозка, индикация температуры
Слайд 33Экономия электроэнергии
при использовании холодильника
Не ставьте холодильник рядом с плитой.
На
кухне для холодильника или морозильной камеры
необходимо найти самое прохладное
место.
Оптимальный вариант – возле наружной стены.
Категорически не рекомендуется ставить холодильник
рядом с плитой. В том месте, где температура достигает 30оС,
потребление энергии холодильником увеличится в 2 раза.
Не ставьте в холодильник горячую пищу.
Горячие кастрюли повышают температуру внутри и
холодильнику необходимо затратить значительно больше
энергии на охлаждение.
Не помещайте в холодильник открытые ёмкости
с водой или разрезанные фрукты.
Излишняя влажность в камере холодильника мешает
нормальной работе испарителя, что увеличивает
затраты энергии.
Слайд 34Экономия электроэнергии при использовании холодильников разных категорий энергопотребления (кВт)
Категор.
1 дн. Нед.
Месяц Квартал Год Год. экон.
A+++ 0.4 2.8 12.0 36.0 146.0 0.0
A++ 0.6 4.2 18.0 54.0 219.0 73.0
A+ 0.8 5.6 24.0 72.0 292.0 146.0
A 1.0 7.0 30.0 90.0 365.0 219.0
B 1.2 8.4 36.0 108.0 438.0 292.0
C 1.4 9.8 42.0 126.0 511.0 365.0
D 1.7 11.9 51.0 153.0 620.5 474.5
E 2.0 14.0 60.0 180.0 730.0 584.0
F 2.4 16.8 72.0 216.0 876.0 730.0
Слайд 35 Пылесосы Bosch
Характеристики
Тип - обычный
Уборка - сухая
Потребляемая мощность - 2100 Вт
Мощность
всасывания - 330 Вт
Пылесборник - мешок, емкостью 3 л
Регулятор мощности
- на корпусе
Фильтр тонкой очистки - есть
Источник питания - сеть 220В/50 Гц
Особенности
Функции и возможности -
индикатор заполнения пылесборника, автосматывание сетевого шнура
Вес - 3.6 кг
Дополнительная информация
радиус действия 8 м
Трубки и насадки
Труба всасывания - телескопическая
Дополнительные насадки в комплекте
пол/ковер (260 мм), щелевая, для мебели
Высота - 23.5 см; Глубина - 35.5 см; Вес - 4.8 кг
Слайд 36Экономия электроэнергии
при использовании пылесоса Bosch
Пылесосы – незаменимые помощники
для поддержания чистоты в любом жилом помещении. Различные системы сбора
пыли, большое количество насадок для обработки поверхностей – все это позволяет быстро и качественно провести уборку.
Создать идеальный пылесос, который понравится абсолютно каждому человеку и органично впишется в любой дом, невозможно. Слишком разные у нас потребности и квартиры… Но отчаиваться рано.
Рекомендации при пользовании пылесосами
Регулярно меняйте пылесборники;
Разумно используйте регулятор мощности пылесоса. Например при чистке настенных ковров желательно уменьшать мощность пылесоса. Аналогично при небольшом загрязнении ковровых поверхностей.
Для уборки пыли в углах используйте насадку с узкой щелью.
Слайд 37Экономия электроэнергии при освещении
Самый простой и эффективный способ
сбережения энергии всегда выключать свет там, где он не нужен.
Выходя из помещения, выключайте свет. Если светло, выключайте
свет. Используйте осветительные приборы только при
необходимости.
Оптимально размещайте источники света. Все искусственное
освещение в квартире разумно разделить на общее и местное.
Общее освещает всю комнату, обычно это потолочный светильник в центре. Местное подсвечивает зоны для работы или чтения.
При организации такого комбинированного освещения не требуется
мощная люстра.
В комнате 18-20 м2 экономия энергии составляет до 200 кВт в год!
Керосиновые лампы
Кероси́новая ла́мпа — светильник на основе сгорания керосина —
продукта перегонки нефти.
Принцип действия лампы примерно такой же, что и у масляной лампы: в ёмкость заливается керосин, опускается фитиль.
Другой конец фитиля зажат поднимающим механизмом в горелке, сконструированной таким образом, чтобы воздух подтекал снизу.
В отличие от масляной лампы, у керосиновой фитиль плетёный.
Сверху горелки устанавливается ламповое стекло — для обеспечения тяги, а также для защиты пламени от ветра.
Слайд 39Лампы накаливания
1 — колба;
2 — полость колбы (вакуумированная или наполненная газом);
3 — тело
накала;
4, 5 — электроды (токовые вводы);
6 — крючки-держатели тела накала;
7 — ножка лампы;
8 —
внешнее звено токоввода, предохранитель;
9 — корпус цоколя;
10 — изолятор цоколя (стекло);
11 — контакт донышка цоколя.
Конструкция современной лампы накаливания
Слайд 40Лампы накаливания
Лампа накаливания общего назначения (230 В, 60 Вт, 720 лм, цокольE27, габаритная
высота ок. 110 мм
Ла́мпа нака́ливания — электрический источник света, в котором тело
накала (тугоплавкий проводник), помещённое в прозрачный вакуумированный или заполненный инертным газом сосуд, нагревается до высокой температуры за счёт протекания через него электрического тока, в результате чего излучает в широком спектральном диапазоне, в том числе видимый свет. В качестве тела накала в настоящее время используется в основном спираль из сплавов на основе вольфрама.
Слайд 41Лампы накаливания
Принцип действия:
В лампе накаливания используется эффект нагревания проводника, обычно
проволочного, (тела накаливания) при протекании через него электрического тока (тепловое действие тока).
Температура тела
накаливания повышается после включения тока.
Все тела, температура которых превышает температуру абсолютного нуля излучают электромагнитное тепловое излучение (закон Планка).
Максимум спектральной плотности излучения (Функция Планка) имеет максимум, длина волны которого на шкале длин волн зависит от температуры.
Для получения видимого излучения необходимо, чтобы температура излучающего тела превышала 570 °C (температура начала красного свечения, видимого человеческим глазом в темноте).
Для зрения человека, оптимальный, физиологически самый удобный, спектральный состав видимого света отвечает излучению абсолютно чёрного тела с температурой поверхности фотосферы Солнца 5770 K.
Слайд 42Лампы накаливания
Рабочие температуры вольфрамовых нитей ламп накаливания лежат в пределах
2000—2800 °C. Поэтому, спектр ламп накаливания смещён в красную часть спектра.
Часть
электрической энергии лампа накаливания преобразует в видимое излучение (4-10%), остальное рассеивается в виде тепла.
Только малая доля электромагнитного излучения лежит в области видимого света, остальное приходится на инфракрасное излучение.
Для повышения КПД лампы и получения максимально «белого» света необходимо повышать температуру нити накала, которая ограничена свойствами материала нити — температурой плавления.
В современных лампах накаливания применяют вольфрам (3410 °C) и, очень редко, осмий (3045 °C).
Для оценки физиологического качества светильников используется понятие цветовой температуры.
При типичных для ламп накаливания температурах 2200—2900 K излучается желтоватый свет, отличный от дневного.
Слайд 43Лампы накаливания
В вечернее время «тёплый» (< 3500 K) свет более
комфортен.
В атмосферном воздухе при высоких температурах вольфрам быстро окисляется в триоксид
вольфрама (образуя характерный белый налёт на внутренней поверхности лампы при потере ею герметичности), по этой причине, вольфрамовое тело накала помещают в герметичную колбу, из которой, в процессе изготовления лампы откачивается воздух и заполняется инертным газом — обычно аргоном.
На заре индустрии ламп их изготавливали с вакууммированными колбами;
В настоящее время только лампы малой мощности (для ламп общего назначения — до 25 Вт) изготавливают в вакуумированной колбе.
Колбы более мощных ламп наполняют инертным газом (азотом, аргоном или криптоном).
Повышенное давление в колбе газонаполненных ламп уменьшает скорость испарения вольфрамовой нити, это не только увеличивается срок службы лампы, но и позволяет повысить температуру тела накаливания, что повышает световую составляющую КПД и приближает спектр излучения к белому.

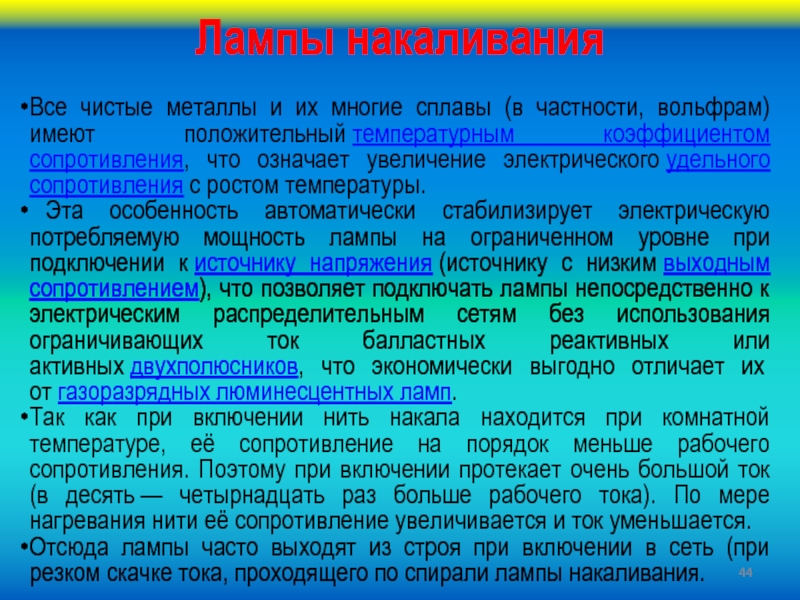

Слайд 44Лампы накаливания
Все чистые металлы и их многие сплавы (в частности,
вольфрам) имеют положительный температурным коэффициентом сопротивления, что означает увеличение электрического удельного сопротивления с
ростом температуры.
Эта особенность автоматически стабилизирует электрическую потребляемую мощность лампы на ограниченном уровне при подключении к источнику напряжения (источнику с низким выходным сопротивлением), что позволяет подключать лампы непосредственно к электрическим распределительным сетям без использования ограничивающих ток балластных реактивных или активных двухполюсников, что экономически выгодно отличает их от газоразрядных люминесцентных ламп.
Так как при включении нить накала находится при комнатной температуре, её сопротивление на порядок меньше рабочего сопротивления. Поэтому при включении протекает очень большой ток (в десять — четырнадцать раз больше рабочего тока). По мере нагревания нити её сопротивление увеличивается и ток уменьшается.
Отсюда лампы часто выходят из строя при включении в сеть (при резком скачке тока, проходящего по спирали лампы накаливания.
Слайд 45Галогенная лампа
Особой группой являются галогенные лампы накаливания.
Принципиальной их особенностью является введение
в полость колбы галогенов или их соединений.
В такой лампе испарившийся с
поверхности тела накала металл вступает в соединение с галогенами, и затем возвращается на поверхность нити за счёт температурного разложения получившегося соединения.
Такие лампы имеют большую температуру спирали, больший КПД и срок службы, меньший размер колбы.
Недостатком является очень низкое электрическое сопротивление лампы в холодном состоянии.
Слайд 46Лампы накаливания
В связи с необходимостью экономии электроэнергии и сокращения выброса
углекислого газа в атмосферу, во многих странах введён или планируется
к вводу, запрет на производство, закупку и импорт ламп накаливания с целью замены их на энергосберегающие компактные люминесцентные, светодиодные, индукционные лампы.
1 сентября 2009 года в Евросоюзе в соответствии с директивой 2005/32/EG вступил в силу поэтапный запрет на производство, закупку магазинами и импорт ламп накаливания (за исключением специальных ламп).
С 2009 года запрещены лампы мощностью 100 Вт и более, ламп с матовой колбой 75 Вт и более (с 1 сентября 2010 года) и др.
Ожидается, что к 2012 году будут запрещены импорт и производство ламп накаливания меньшей мощности.
С 2005 года на Кубе ограничено использование ламп накаливания мощностью более 15 Вт.
С 2009 года ограничения коснулись также Новой Зеландии и Швейцарии, с 2010 года — Австралии.
Слайд 47Лампы накаливания
В России:
2 июля 2009 года на заседании в Архангельске президиума Государственного совета по вопросам
повышения энергоэффектив-ности Президент Российской Федерации Д. А. Медведев предложил запретить в России продажу ЛН.
23
ноября 2009 года Д. А. Медведев подписал принятый ранее Госдумой и утверждённый Советом федерации закон «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».
Согласно документу, с 1 января 2011 года на территории страны не допускается продажа электрических ламп накаливания мощностью 100 Вт и более, а также запрещается размещение заказов на поставку ламп накаливания мощности для государственных и муниципальных нужд;
с 1 января 2013 года может быть введён запрет на электролампы мощностью 75 Вт и более, а с 1 января 2014 года — мощностью 25 Вт и более.
Данное решение является спорным.
В поддержку его приводятся очевидные доводы сбережения электроэнергии и подталкивания развития современных технологий.
Слайд 48Лампы накаливания
Против — соображение, что экономия на замене ламп накаливания полностью
сводится на нет повсеместно распространённым устаревшим и энергонеэффективным промышленным оборудованием,
линиями электропередачи, допускающими большие потери энергии, а также относительно высокой стоимостью компактных люминесцентных и светодиодных ламп, малодоступных для беднейшей части населения.
Кроме того, в России отсутствует налаженная система сбора и утилизации отработавших люминесцентных ламп, что не было учтено при принятии закона и в результате чего ртутьсодержащие люминесцентные лампы бесконтрольно выбрасываются.
Большинство потребителей не знает о наличии в люминесцентной лампе ртути, так как это не указано на упаковке, а вместо «люминесцентная» написано «энергосберегающая».
В условиях низких температур многие «энергосберегающие» лампы оказываются неспособными запуститься.
Люминесцентные энергосберегающие лампы неприменимы в прожекторах направленного света, так как светящееся тело в них в десятки раз крупнее нити накаливания, что не даёт возможности узкой фокусировки луча.
Слайд 49Лампы накаливания
В силу своей дороговизны, «энергосберегающие» лампы чаще становятся объектом
кражи из общедоступных мест (например, подъездов жилых домов), такие кражи
наносят более весомый материальный ущерб, а в случае вандализма (повреждение люминесцентной лампы из хулиганских побуждений) — возникает опасность загрязнения помещения парами ртути.
В связи с вступившим в силу запретом на продажу ламп мощностью более 100 Вт некоторые производители начали выпускать лампы мощностью 93-95-97 Вт, а некоторые переименовали свои лампы мощностью от 100 Вт в «теплоизлучатели различного назначения» и продают так.
Кроме того, ряд специализированных галогеннных ламп (являющихся по сути лампами накаливания со стандартным цоколем) мощностью более 100 и даже 200 Вт, по состоянию на 2013 г. свободно продаются.
Слайд 50Лампы накаливания
Преимущества:
высокий индекс цветопередачи Ra100
налаженность в массовом производстве
низкая цена
небольшие размеры
отсутствие
пускорегулирующей аппаратуры
нечувствительность к ионизирующей радиации
чисто активное электрическое сопротивление
единичный коэффициент мощности)
мгновенное зажигание
и перезажигание
невысокая чувствительность к сбоям в питании и скачкам напряжения
возможность работы на любом роде тока
Недостатки:
низкая световая отдача
малый срок службы
хрупкость, чувствительность к удару и вибрации
бросок тока при включении (примерно десятикратный)
при термоударе или разрыве нити под напряжением возможен взрыв баллона
резкая зависимость световой отдачи и срока службы от напряжения
при соприкосновении ламп с текстильными материалами их колба нагревается ещё сильнее.
нагрев частей лампы требует термостойкой арматуры светильников
Слайд 51Лампы накаливания
отсутствие токсичных компонентов и как следствие отсутствие необходимости в
инфраструктуре по сбору и утилизации
нечувствительность к полярности напряжения
возможность изготовления ламп
на самое разное напряжение (от долей вольта до сотен вольт)
незаметность мерцания 10 % для 60 Вт, при больших мощностях коэффициент пульсаций меньше) при работе на переменном токе (важно на предприятиях)
отсутствие гудения при работе на переменном токе
непрерывный спектр излучения, приятный и привычный в быту
Лампы представляют пожарную опасность.
Через 30 минут после включения ламп накаливания температура наружной поверхности достигает, в зависимости от мощности, следующих величин:
25 Вт — 100 °C,
40 Вт — 145 °C,
75 Вт — 250 °C,
100 Вт — 290 °C,
200 Вт — 330 °C.
солома, касающаяся поверхности лампы мощностью 60 Вт, вспыхивает примерно через 67 минут.
Слайд 52Лампы накаливания
устойчивость к электромагнитному импульсу
возможность использования регуляторов яркости
не боятся низкой
и повышенной температуры окружающей среды, устойчивы к конденсату
световой КПД ламп
накаливания, определяемый как отношение мощности лучей видимого спектра к мощности, потребляемой от электрической сети, весьма мал и не превышает 8 %.

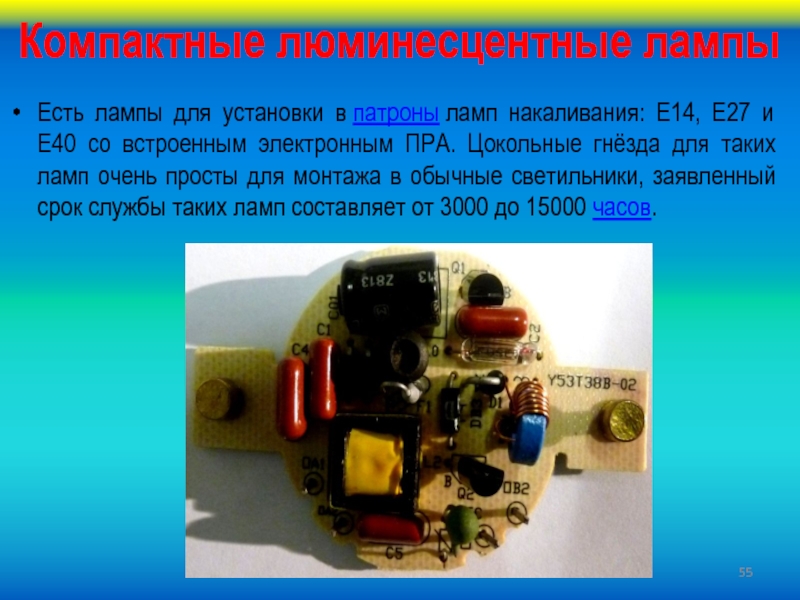

Слайд 54Компактные люминесцентные лампы
Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, имеющая изогнутую форму
колбы, что позволяет разместить лампу в светильнике меньших размеров. Такие
лампы нередко имеют встроенный электронный дроссель. Компактные люминесцентные лампы разработаны для применения в конкретных специфических типах светильников, либо для замены ламп накаливания в обычных.
Часто компактные люминесцентные лампы называют энергосберегающими лампами, что не совсем точно, поскольку существуют энергосберегающие лампы и на других физических принципах, например светодиодные или люминесцентные лампы линейного типа с пониженным содержанием ртути и меньшим диаметром трубки. Также выпускаются лампы с шарообразной колбой без спиралей накаливания (слабое место обычных КЛЛ). Для инициации разряда используется индуктор.
Слайд 55Компактные люминесцентные лампы
Есть лампы для установки в патроны ламп накаливания: E14, E27
и E40 со встроенным электронным ПРА. Цокольные гнёзда для таких
ламп очень просты для монтажа в обычные светильники, заявленный срок службы таких ламп составляет от 3000 до 15000 часов.
Слайд 56Компактные люминесцентные лампы
По сравнению с лампами накаливания КЛЛ теоретически имеют больший срок
службы. Однако из-за повышенных требований к качеству изготовления и условиям
эксплуатации срок службы КЛЛ на практике может быть соизмерим или даже оказаться меньше срока службы ламп накаливания. Основными причинами, снижающими срок службы лампы, являются нестабильность напряжения в сети, частые включения-выключения лампы, эксплуатация при повышенной или пониженной температуре окружающей среды.
По энергоэффективности (коэффициенту полезного действия) КЛЛ обычно до 5-6 раз превосходят лампы накаливания. Однако, в отличие от ламп накаливания, большинство КЛЛ, имеют низкое качество энергопотребления, которое характеризуется коэффициентом мощности около 50 %. Низкий коэффициент мощности приводит к искажению формы напряжения в сети и дополнительным потерям при передаче электроэнергии.
Слайд 57Компактные люминесцентные лампы
Для устранения указанного недостатка ЭПРА некоторых ламп снабжаются
корректорами коэффициента мощности.
Новые разработки позволили использовать энергосберегающую лампу совместно с
устройствами снижения/увеличения освещения (диммерами). Для диммирования люминесцентных ламп диммеры, разработанные для ламп накаливания, не подходят — в этом случае следует использовать только специальные электронные пускорегулирующие аппараты (ЭПРА) с возможностью управления. Лампы с интегрированными (встроенными) ПРА для этих целей не предназначены.
Благодаря применению электронного ПРА КЛЛ имеют улучшенные характеристики по сравнению с традиционными люминесцентными лампами — более быстрое включение, отсутствие мерцания и жужжания. Также существуют лампы с системой плавного запуска.
Слайд 58Компактные люминесцентные лампы
Система плавного запуска планомерно увеличивает интенсивность света при
включении в течение 1—2 секунд: это продлевает срок службы лампы,
но все же не позволяет избежать эффекта «временной световой слепоты».
В то же время компактные люминесцентные лампы по габаритам, энергоэффективности и сроку службы проигрывают светодиодным лампам; по световой отдаче значительно уступают металлогалогенным лампам. Индуктивные КЛЛ имеют ещё больший срок службы (15000-18000 ч),слабо зависят от переходных процессов при включении и имеют более широкий температурный диапазон.
Достоинства
Высокая светоотдача (световой КПД): при равной потребляемой из сети мощности световой поток КЛЛ в 4-6 раз выше, чем у лампы накаливания, что даёт экономию электроэнергии 40-45%;
Слайд 59Компактные люминесцентные лампы
В отличие от лампы накаливания, КЛЛ не является
точечным источником, а излучает свет всей поверхностью колбы;
Длительный срок службы
в непрерывном цикле эксплуатации (без частого включения/выключения);
Возможность создания ламп с различными значениями цветовой температуры, а также ламп различных цветов и мягкого ультрафиолета с высоким КПД;
Нагрев корпуса и колбы значительно ниже, чем у лампы накаливания. Впрочем он всё же имеет определённое место, в отличие от светодиодного освещения;
В отличие от традиционных «ламп дневного света» с электромагнитным трансформатором, трубка которых питается переменным напряжением с частотой питающей сети, КЛЛ не производит стробоскопический эффект на вращающихся деталях оборудования.
Слайд 60Компактные люминесцентные лампы
Недостатки
Несмотря на то, что использование компактных люминесцентных ламп
действительно вносит свою лепту в сбережение электроэнергии, опыт массового применения
в быту выявил целый ряд проблем, главная из которых — короткий срок эксплуатации в реальных условиях бытового применения, иногда сравнимый со сроком службы ламп накаливания.
Неполная совместимость с существующей инфраструктурой освещения
КЛЛ не рассчитаны на частые включения. Интервал между включениями, устанавливаемый гарантийными условиями для достижения положенной наработки, должен быть больше двух минут (это связано с работой простых схем предпускового разогрева).
Слайд 61Компактные люминесцентные лампы
Недостатки
При этом правильно сконструированная лампа зажигается не мгновенно,
а спустя примерно 0,5-1с после подачи напряжения, что создаёт дополнительный дискомфорт.
Лампа же, включающаяся мгновенно, без предварительного прогрева катодов, теряет при каждом включении значительную часть срока службы. Всё это препятствует применению КЛЛ в различных автоматических схемах с датчиками движения, гирляндах, световой сигнализации, в санузлах и т. п.
Компактные люминесцентные лампы несовместимы с диммерами обычных типов (включаемых последовательно с лампой). Диммеры для таких ламп существуют, но требуют особого подключения с прокладкой дополнительных проводов.
Зажигание бытовых КЛЛ не гарантировано при отрицательных температурах и понижении напряжения питания более чем на 10 %.
Слайд 62Компактные люминесцентные лампы
Недостатки
Повышенная влажность и выпадение конденсата приводят к пробоям
в схеме электронного ПРА, где в момент зажигания действуют напряжения
порядка 1000 вольт. При работе в закрытой арматуре или при повышенной температуре окружающей среды перегрев колбы приводит к «покраснению» спектра лампы и значительному уменьшению светоотдачи, а при дальнейшем увеличении температуры выходит из строя электронный ПРА. Всё это делает применение КЛЛ во влажных и неотапливаемых помещениях и на открытом воздухе (в том числе в герметичных светильниках), а также в ряде ответственных применений нецелесообразным.
Коэффициент мощности большинства КЛЛ с ЭПРА 0,92–0,97, у КЛЛ с вынесенным электромагнитным ПРА без фазосдвигающего конденсатора 0,5.
Слайд 63Компактные люминесцентные лампы
Недостатки
Во многих лампах бросок пускового тока ничем не
ограничен и может привести к импульсным помехам по сети. Также
большинство продаваемых КЛЛ не имеют электромагнитных фильтров и экранов, защищающих от наводок окружающую радиоаппаратуру. В дешевых лампах отсутствуют схемы коррекции коэффициента мощности, и для его повышения производители снижают ёмкость сглаживающего конденсатора, что в свою очередь ведет к увеличению коэффициента пульсаций светового потока лампы.
Совместное воздействие повышенной температуры внутри компактной конструкции и перенапряжений в сети (импульсных или продолжительных) снижает надёжность работы электронных компонентов ПРА КЛЛ.
Слайд 64Компактные люминесцентные лампы
Недостатки
В отношении термического режима предпочтительнее лампы с вынесенным
ПРА, позволяющим лучше организовать охлаждение и применять более мощные компоненты
с большим запасом по параметрам.
Периодическое самопроизвольное вспыхивание выключенной лампы
Большое внутреннее сопротивление и значительная емкость отключённой лампы приводят к тому, что даже небольшие утечки тока в её цепи способны постепенно зарядить её до напряжения пробоя.
При достижении этого напряжения лампа на мгновение вспыхивает, а затем снова начинает накапливать заряд, после чего цикл повторяется. В зависимости от интенсивности утечки период вспышек может составлять от нескольких минут до долей секунды.
Слайд 65Компактные люминесцентные лампы
Недостатки
Об этом недостатке, за редким исключением, производители обычно
не сообщают в инструкциях по эксплуатации. Исключение составляют лампы, оснащённые
устройством «мягкого пуска»: в них данный неприятный эффект отсутствует.
Эти вспышки и порождаемый ими звук могут сильно раздражать, особенно ночью, и, по некоторым данным, способны привести к преждевременному выходу лампы из строя. Кроме того, они иногда создают помехи в радиоэлектронных устройствах.
Экологические аспекты
В колбе КЛЛ содержится свободная ртуть, что даже при налаженной системе утилизации отслуживших ламп представляет опасность при повреждении такой лампы в быту.
Слайд 66Компактные люминесцентные лампы
Недостатки
Однако в современных амальгамированных лампах количество ртути снижено
уже до 5-7мг на лампу средней мощности.
КЛЛ технологически представляет собой сочетание
обычной стеклянно-вольфрамовой лампы накаливания сложной конфигурации (колба), специфических для ЛДС химических компонентов (ртуть, люминофоры, покрытия катодов) и схемы полупроводникового высокочастотного преобразователя (трансформатор), совокупные экологические издержки производства которых (добыча редких элементов, изготовление электронных схем, затраты энергии в производстве и т.п.) значительны и должны быть тщательно просчитаны, чтобы не перекрыть выгоды от перехода на КЛЛ с традиционных ламп накаливания. Тем более что требования к качеству света, к надёжности трансформатора непрерывно растут, вынуждая производителей дополнительно усложнять технологию.
Слайд 67Компактные люминесцентные лампы
Утилизация
Компактные люминесцентные лампы содержат 3-5 мг ртути, ядовитого вещества 1-го класса
опасности («чрезвычайно опасные»). Разрушенная или повреждённая колба лампы высвобождает пары ртути,
что может вызвать отравление ртутью. Зачастую на проблему утилизации люминесцентных ламп в России индивидуальные потребители не обращают внимания, а производители стремятся отстраниться от проблемы. Продукт маркируется как "лампа энергосберегающая", а не "лампа люминесцентная".
Если вы разбили энергосберегающую лампу, то необходимо аккуратно собрать осколки колбы, обработать место раствором марганцовки (0,2% марганцево-кислого калия) и проветрить помещение.
Слайд 69Светодиодные лампы
Патент на изобретение светодиодов принадлежит российскому ученому Олегу Владимировичу
Лосеву, который в 1923 году нашёл связь люминесценции в карбиде
кремния и p-n-перехода, был сделан первый шаг к созданию современных светодиодов.
В 1968 году появились первые индикаторные светодиоды промышленного изготовления, но светили они очень слабо и роль лампочки выполнять не могли.
Только в 1990 году ученым удалось создать светодиод с большей светоотдачей, способный полноценно заменить лампочку накаливания.
Самой актуальной была задача замены светодиодами лампочек накаливания в фонариках, так как батарейки и аккумуляторы стоят дорого и экономический эффект был очевиден, не смотря на большую стоимость светодиодов.
Главным достоинством светодиодных ламп является, конечно, низкое энергопотребление, большой срок службы (для корпусных светодиодов до 25 000 часов, а для светодиодов типа SMD до 100 000 часов).
Слайд 70Светодиодные лампы
Светодиодные лампы или светодиодные светильники в качестве источника света используют светодиоды.
Применяются для
бытового, промышленного и уличного освещения.
Различают законченные устройства - светильники и элементы для
светильников - сменные лампы.
Светодиодный светильник — самостоятельное устройство. Корпус светильника чаще всего уникален, специально спроектирован под светодиодный источник освещения.
Конструктивно такой светильник состоит из корпуса, светодиодного источника света и электронного драйвера (преобразователя питания).
Иногда светодиодным светильником называют традиционный светильник с установленной сменной светодиодной лампой. Однако, специально спроектированный светильник обладает бóльшей энергоэффективностью и надежностью.
Светодиодные источники света в основном используются для направленного или местного освещения по причине особенностей полупроводникового излучателя светить преимущественно в одном направлении.
Слайд 71Светодиодные лампы
Преимущество светодиодного светильника — низкое энергопотребление, долгий срок службы от
30000 до 50000 и более часов, простота установки, низкая температура
корпуса, зачастую — небольшие габариты.
Основной недостаток — высокая цена. Кроме того, при выходе из строя любого из элементов, светильник чаще всего подлежит замене на аналогичный.
Эти недостатки чаще всего компенсируются экономией электроэнергии, экономией на обслуживании (замене ламп), что особенно актуально для уличного освещения.
Все типы светильников можно разделить на три группы:
Светодиодные светильники для улиц, парков, дорог, для архитектурного освещения. Выполняются в защищенном от влаги и пыли корпусе, кроме того, корпус обычно выполняет роль теплоотвода и изготавливается из хорошо проводящих тепло материалов.
Светильники для производственных целей, ЖКХ и офисов. К изделиям предъявляются повышенные требования к качеству освещения, в том числе к стабильности и цветопередаче, условиям эксплуатаци.
Слайд 72Светодиодные лампы
Светильники для бытовых нужд обычно выпускаются невысокой мощности, но
должны удовлетворять многочисленным требованиям к качеству освещения, электробезопасности, пожароопасности и,
в немалой степени, — к внешнему виду. Зачастую бытовые светильники имеют сменные лампы.
Кроме указанных применений, светодиодные светильники хорошо подходят для освещения музеев и раритетов, поскольку спектр лампы не содержит ультрафиолетовой составляющей.
Сменная светодиодная лампа
Сменная светодиодная лампа — осветительный прибор, устанавливаемый в существующий светильник, изначально предназначенный как для установки сменных светодиодных ламп, так и для установки ламп другого типа — (люминесцентных, накаливания, галогенных), возможно, с некоторой доработкой.
В настоящее время выпускаются светодиодные лампы практически под все существующие типы цоколей.
Слайд 73Светодиодные лампы
Лампы выпускаются в основном невысокой мощности (до 20 Вт)
и предназначены для установки в бытовые осветительные устройства — настольные
светильники, потолочные светильники, бра — как быстрая замена менее экономичных традиционных ламп без изменения дизайна и конструкции. Производители кроме напряжения питания, потребляемой мощности и цоколя, указывают оттенок белого света (цветовую температуру), срок службы лампы и мощность аналогичной лампы накаливания.
Светодиодное освещение — одно из перспективных направлений технологий искусственного освещения, основанное на использовании светодиодов в качестве источника света. Активное использование данных источников света в России началось только в начале двухтысячных, хотя подсветка из светодиодной ленты стала применяться еще в начале 90-х прошлого века.
Вскоре использование светодиодных ламп в освещении стало занимать не менее 6% рынка (по данным 2006 года). Развитие светодиодного освещения непосредственно связано с технологической эволюцией светодиода. Разработаны так называемые сверхъяркие светодиоды, специально предназначенные для искусственного освещения.
Слайд 74Выбор светодиодной лампы по потребляемой мощности
Мы привыкли оценивать освещенность помещения,
которую обеспечит лампочка по потребляемой мощности. Но мощность потребления светодиодной
лампы не является привычным критерием.
Продавцы утверждают, что светодиодная лампа мощностью в 10 раз меньшей, будет светить так же, как и лампа накаливания.
Но опыт показывает, что это не совсем так.
Светодиоды бывают разной светоотдачи, являются точечным источником света, часть мощности теряется на драйвере (светодиоды нельзя непосредственно включать в электрическую сеть) и, следовательно, величина потребляемой мощности не всегда напрямую зависит от количества излучаемого светодиодной лампой света.
Нужно брать коэффициент не более 8.
Если Вы решили заменить лампу накаливания 60 ватт светодиодной, то светодиодная лампочка должна быть мощностью не менее 7,5 ватт. При замене 100 ваттной, потребуется уже светодиодная лампа мощностью 12,5 ватт.
Слайд 75Выбор светодиодной лампы по величине светоотдачи
К сожалению, производители не всегда
пишут на упаковке величину светоотдачи (измеряется в люменах), и приходиться
ориентироваться по потребляемой мощности.
Если же информация по светоотдаче есть, то легко определиться с покупкой.
Среднестатистическая лампа накаливания имеет светоотдачу 15лм/Вт. Следовательно, лампочка накаливания 100Вт имеет светоотдачу 100×15лм=1500лм.
Для определения равноценной для замены светодиодной лампы нужно величину ее светоотдачи умножить на мощность.
Допустим, светоотдача светодиодной лампочки составляет 200лм/Вт и потребляемая мощность составляет 7,5Вт.
Тогда 200лм×7,5=1500лм, получается, что данный экземпляр светодиодной лампочки будет так же освещать, как и 100 ватная лампочка накаливания.
Слайд 76Сравнение потребляемой мощности КЛЛ и ЛН
Мощность СДЛ Мощность
КЛЛ Мощность ЛН Световой поток
Вт Вт
Вт Лм
2.5 5 25 250
4.0 8 40 400
6.0 12 60 630
7.5 15 75 900
10.0 20 100 1200
12.0 24 120 1500
15.0 30 150 1900
Слайд 77Экономия электроэнергии
При замене ламп накаливания (ЛН) на экономичные (люминесцентные) и
светодиодные необходимо учитывать:
В лампах накаливания (ЛН) 8-10% электроэнергии используется для
получения световой энергии. Остальное идёт на нагрев (спираль, колба, окружающая среда).
В компактных люминесцентных лампах (КЛЛ) 40-45% электроэнергии используется для получения световой энергии.
В светодиодных лампах (СДЛ) 85-90% электроэнергии используется для получения световой энергии.
Делаем вывод: при одинаковом световом потоке (лм) - КЛЛ в 4-5 раз экономичнее ЛН, а СДЛ в 2 раза экономичнее КЛЛ или в 10 раз ЛН.
Отсюда: по излучаемой световой энергии
100 вт. ЛН = 20 вт. КЛЛ = 10 вт. СДЛ.
Слайд 78Экономия энергии при использовании плиты
Для приготовления пищи
на электроплите
используйте посуду, которая соответствует
диаметру конфорки. Если
диаметр дна кастрюли
или сковородки меньше диаметра конфорки
электроплиты, при приготовлении пищи в такой
посуде будет расходоваться впустую до 5-10%
электроэнергии.
Когда вода закипит, рекомендуется
переключиться на низкотемпературный режим
приготовления. Оставив высокотемпературный
режим, вы не ускорите приготовление блюда,
так как закипевшая вода достигла своей
предельной температуры и дальше будет
только испаряться. А вот электроэнергии
впустую сожжете достаточно.
Слайд 79Экономия в стиральной машине
Неполная или чрезмерная загрузка
стиральной машины приводит к перерасходу
электроэнергии
При эксплуатации
стиральной машины
необходимо внимательно соблюдать все
требования инструкции. Нельзя загружать
слишком много белья, превышая норму
максимальной загрузки, а также стирать
небольшое количество вещей, когда загрузка
неполная. Это чревато перерасходом
электроэнергии, достигающим 10–15%.

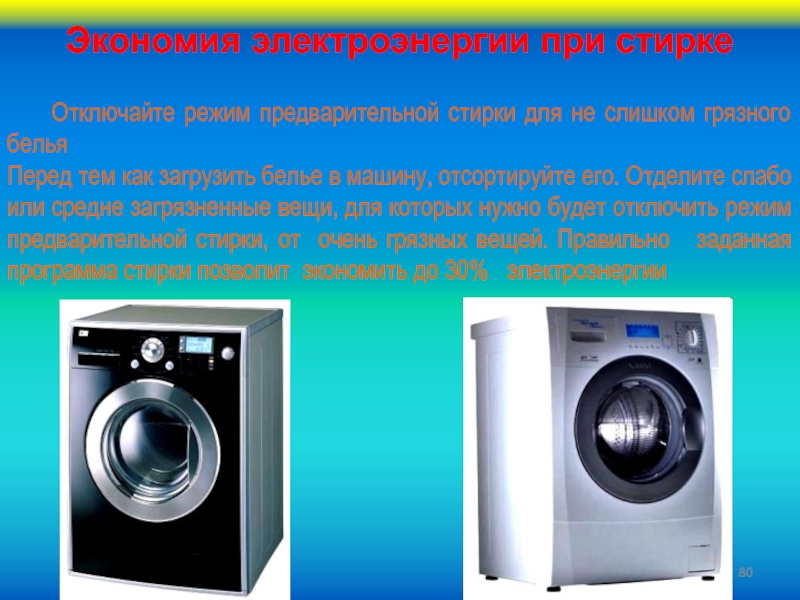

Слайд 80Экономия электроэнергии при стирке
Отключайте режим предварительной стирки
для не слишком грязного белья
Перед тем как загрузить белье в
машину, отсортируйте его. Отделите слабо или средне загрязненные вещи, для которых нужно будет отключить режим предварительной стирки, от очень грязных вещей. Правильно заданная программа стирки позволит экономить до 30% электроэнергии
Слайд 81Экономия электроэнергии при глажении
Глажение требует сравнительно мало электроэнергии (на 4
кг вещей - 0,5 кВт.ч).
Но следует
соблюдать следующие советы:
сортировать вещи в зависимости от материала,
начинать с низких температур, для небольших вещей достаточно остаточного тепла (при выключенном утюге).
Слайд 82
Электросбережение
Своевременно удаляйте накипь из чайника и других нагревательных приборов, это
сэкономит электроэнергию и увеличит срок службы нагревательного элемента;
Старайтесь кипятить воды
столько, сколько необходимо. Например 0.5 л. воды достаточно для 2 стаканов чая;
Воду лучше кипятить в электрочайнике, чем на электроплите;
Применяйте посуду с дном, диаметр которого равен или чуть превосходит диаметр конфорки;
Как только вода закипит, уменьшайте мощность конфорки, это сэкономит до 50% электроэнергии;
Выключайте электрическую конфорку за 2-3 минуты до готовности. Остаточного тепла достаточно для окончания приготовления пищи;
Не ставьте в холодильник горячую пищу;
Располагайте холодильники и морозильные камеры вдали от источников тепла;
Разумно располагайте на кухне холодильники и газовые (электрические) плиты. Они не должны находиться рядом;
Слайд 83
Электросбережение
Гладьте сначала вещи, которые требуют низкие температуры, затем повышайте температуру
(нагрузку);
Выключайте утюг за 1-2 минуты до окончания глажения, остаточного тепла
достаточно для окончания глажения белья;
Выключайте приборы из сети вместо перевода в «спящий» режим, это сэкономит до 2% от мощности прибора;
Замена морально устаревших ламп накаливания на современные экономичные (до 45%) и светодиодные лампы дает до 90% экономии электроэнергии;
Лампа накаливания мощностью 60 вт. Потребляет столько же электроэнергии, сколько 6 энергосберегающих ламп;
Используйте местные источники освещения вместо общих. Например: вместо общего освещения кухни установите светильники над газовой плитой, над обеденным столом, над раковиной.
Слайд 84
Водосбережение
Устраняйте места утечек холодной и горячей воды через неплотно закрытые
краны, текущие трубы, сливные бачки;
За минуту из приоткрытого крана вытекает
10-15л. воды, в сутки 240-360л. воды;
10 капель воды в минуту составят 2000л. воды в год;
При чистке зубов и бритье используйте специальные стаканчики с водой, вместо проточной воды;
Устанавливайте экономичные (двухкнопочные) сливные бачки;
Используйте стиральную машину по возможности при полной загрузке;
Чаще принимайте душ вместо ванны. Для принятия ванны требуется 140-160л. воды, для принятия душа достаточно 30-50л. воды;
Мойте посуду в отдельном тазике, а не в проточной воде;
Обязательно устанавливайте счётчики на холодную и горячую воду. Это повысит Вашу ответственность за её сбережение.
Слайд 85
Теплосбережение
Утепляйте старые окна и двери или заменяйте их на энергосберегающие.
Это снизит теплопотери и уличный шум;
Чистите радиаторы отопления и обогреватели
от пыли и старайтесь перед покраской удалить старую краску. Это повысит теплоотдачу;
Не преграждайте путь теплу, не загораживайте радиаторы отопления шторами, не используйте их для сушки белья;
Не выпускайте тепло, загораживайте шторами окна, не загораживая радиаторы отопления;
Между радиатором отопления и наружной стеной устанавливайте отражательные панели из алюминиевой фольги, чтобы тепло отражалось обратно в комнату;
На радиаторы отопления устанавливайте автоматические регуляторы отопления, что предохранит от «перетопа» помещения;
Зимой прикрывайте вентиляционные решетки, для сохранения тепла в помещении;
Расставляйте мебель таким образом, чтобы не перегораживать отопительные приборы, чтобы тепло свободно гуляло по помещению;
Слайд 86
Теплосбережение
Чтобы уменьшить потери тепла устанавливайте на форточки ограничители открытия;
Для отопления
помещения используйте только масляные радиаторы отопления. Во избежание возгораний не
используйте обогреватели открытого типа;
Тщательно герметизируйте помещение для предотвращения утечек тепла через отверстия в полах, стенах и потолках.
Слайд 87СПАСИБО ЗА ВНИМАНИЕ
Филиал ФГБОУ ВПО УГНТУ в г. Стерлитамаке
