Погрузочно-разгрузочные транспортные и складские работы (ПРТС-работы) делятся на:
Слайды и текст этой презентации

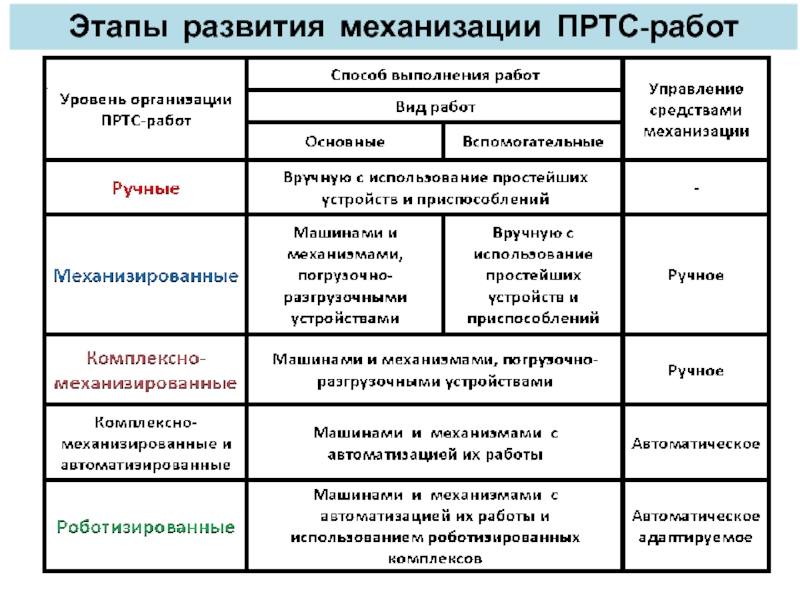

Слайд 1Этапы развития механизации
ПРТС-работ
Организация погрузочно-разгрузочных,
транспортных и складских работ
Проф. Болотин
В.А.
Слайд 2 Погрузочно-разгрузочные транспортные и складские
работы
(ПРТС-работы) делятся на:
- основные- вспомогательные
Основными являются работы, обеспечивающие требующееся
перемещение груза (погрузку, выгрузку, складские работы).
Вспомогательные работы способствуют выполнению
основных работ в полном объеме.
Слайд 7Установка накладного вибратора на кузов полувагона для зачистки от остатков
невыгруженного груза
Вспомогательная работа –
очистка полувагона
от остатков
насыпного груза
Слайд 8Разгрузочная эстакада с подмостями
для разгрузки насыпных грузов из полувагонов
Вспомогательная работа
-
- закрытие люков полувагона
Слайд 9Разгрузочная эстакада с подмостями
Подъем (закрытие) люков полувагона люкозакрывателем
Вспомогательная работа
Слайд 11Бурорыхлительная машина для восстановления сыпучести
слежавшегося и смерзшегося насыпного груза
Вспомогательная
работа – восстановление
сыпучести сммерзшегося груза
Слайд 15Погрузка мешков в крытый вагон
конвейерной машиной
Механизированная работа
Производительность до 600
шт /ч
Слайд 16Разгрузка полувагона с насыпным грузом
на вагоноопрокидывателе
Комплексно-механизированная работа
Производительность до 1800 т
/ч
Комплексно-механизированная работа
Слайд 17Комплексно-механизированная работа
Разгрузка полувагона с насыпным грузом
на грузовом фронте с 2-мя
вагоноопрокидывателями
Слайд 18Склад со стеллажным хранением пакетированных
тарно-штучных и штучных грузов
с автоматическим адресованием
Комплексно-механизированная
и автоматизированная работа
Слайд 19Комплексно-механизированная
и автоматизированная работа
Автоматизированный склад со стеллажным хранением пакетированных тарно-штучных
и штучных грузов
Слайд 20Комплексно-механизированная
и автоматизированная работа
Пакетоформирующая машина (ПФМ)
Производительность до 30 пак /ч
Слайд 21Комплексно-механизированная
работа
Машина для скрепления груза в транспортном пакете
обтягивающей пленкой
Слайд 22Формирование транспортного пакета из мешковых грузов
на поддоне погрузочно-разгрузочным роботом
Роботизированная
работа
Слайд 23Формирование транспортного пакета из мешковых грузов
на поддоне погрузочно-разгрузочным роботом
Роботизированная
работа
Слайд 24Уровень механизации ПРТС-работ
Достигнутые уровни механизации ПРТС-работ
где Qмi —
объем работ по i - му роду груза, выполненный механизиро-
ванным или комплексно-механизированным способом, т;Qобi — общий объем работ по i – му роду груза, т;
i – количество наименований перерабатываемых на объекте
грузов.
Слайд 26 Центральной дирекцией по управлению терминально-складским
комплексом на базе структурных подразделений на сети железных дорог России
предоставляются следующие виды услуг.Транспортно экспедиционное обслуживание (ТЭО) - комплекс услуг по доставке груза, включающий организацию погрузочно-разгрузочных работ, услуги по организации завоза/вывоза автомобильным транспортом, предоставле-ние погрузочно-выгрузочных устройств для погрузочно-разгрузочных операций.
Погрузка и выгрузка грузов, контейнеров из/в железнодорожного подвижного состава и автомобильного транспорта на железнодорожных станциях отправления и назначения, на складах грузоотправителей и грузополуча-телей.
Слайд 27 Центральной дирекцией по управлению терминально-складским
комплексом на базе структурных подразделений на сети железных дорог России
предоставляются следующие виды услуг.Услуги по завозу-вывозу грузов на/с железнодорожные станции автомобильным транспортом, другие услуги автомобильного транспорта.
Предоставление погрузочно-выгрузочных обустройств и механизмов для осуществления грузовладельцами самостоятельных операций погрузки-выгрузки на местах общего пользования.
Предоставление в аренду недвижимого имущества ОАО "РЖД" (складские и офисные помещения, открытые площадки и др.)
Слайд 29Схема расположения производственных мощностей Октябрьской дирекции по управлению
терминально-складским комплексом
Слайд 30Схема расположения производственных мощностей Октябрьской дирекции по управлению терминально-складским
комплексом в СПб транспортном узле
Выборг
Гатчина
Волховстрой
Шушары
Луга
Слайд 33Предприя́тие промы́шленного железнодоро́жного тра́нспорта (ППЖТ)
— обособленное транспортное предприятие, либо отдельный
транспортный цех завода, шахты, фабрики, электростанции
или иного промышленного объекта, в
задачу которого входит транспортировка промышленных грузов (продукции, сырья, отходов производства) с одного промышленного объекта на другой, либо от объекта до станции примыкания подъездных путей.ППЖТ работает по общим для всех железных дорог Правилам технической эксплуатации , но не подчиняется ОАО «РЖД».
Подъезные пути ППЖТ не входят в сеть РЖД.
Слайд 34СТРУКТУРА ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА НЕОБЩЕГО ПОЛЬЗОВАНИЯ
Предприятия промышленного
железнодорожного транспорта
ЗФ ГМК
«Норильский
Никель»,
Норильская
железная
дорога
в том числе по основным отраслям промышленности
338
км.1 858
работников
57
локомотивов
2117
вагонов
Химическая и нефтяная
промышленность
242 предприятия
Электроэнергетика
240 предприятий
Лесная и
целлюлозно-бумажная
Промышленность
890 предприятий
Черная металлургия
217 предприятий
Машиностроение и
металлообработка
1 300 предприятий
Производство строительных
материалов
1 016 предприятий
Цветная металлургия
100 предприятий
Угольная промышленность
40 предприятий
53 000 км. путей 14 600 предприятий
150000 вагонов 7 200 локомотивов
320 000 работников
Слайд 37 ОАО "Подольское ППЖТ" организует
свою деятельность по обслуживанию организаций г. Подольска, г. Москвы и
Подольского района и оказывает следующие виды услуг:Подача (уборка) вагонов, прибывших в адрес клиентов со станции до мест погрузки\выгрузки и обратно.
Прием сыпучих и инертных грузов в ж\д вагонах, их выгрузка и погрузка на автотранспорт.
Ремонт тепловозов ТГМ-4, ТГМ-6 (до КР-2 включительно), ремонт дизель-генераторов дизель-вагонов рефрижераторных секций и сцепов
Полная терминальная обработка крупнотоннажных контейнеров на собственном терминале, включая прием и отправление контейнерных поездов.
Слайд 38Контейнерный терминал
Контейнерный терминал ОАО "Подольское ППЖТ" - один из
крупнейших частных терминалов Московского региона, начавший свою деятельность с депо
по хранению порожних контейнеров, в настоящее время выросший до терминала, предоставляющего полный спектр услуг в области контейнерной логистики.
Слайд 39Железнодорожное депо
Депо ОАО "Подольское ППЖТ" выполняет ремонты и оказывает
следующие услуги: ремонт тепловозов ТГМ4, ТГМ6; капитальный ремонт комплектующего оборудования
тепловозов; обточка тепловозных колесных пар; капитальный ремонт дизелей К-461 (дизель-генераторы рефрижераторных секций) и т.д.
Слайд 40Ремонт ЖД путей
ОАО "Подольское ППЖТ" совместно с ООО Фирма "Путьстрой-Сервис-Д"
оказывает полный комплекс услуг по проектированию, строительству, реконструкции и ремонту
железнодорожных путей имея соответствующие лицензии...
Слайд 43ЗАО «Логистика-Терминал» - ст. Шушары
Сухой порт
Площадь ПЗТК - 19 800
м2, вместимостью 150 транспортных средств
Площадь СВХ - 2 100 м2,
вместимостью 30 транспортных средствОбъем закрытого склада - 898 м3
Информационная система автоматизированного контроля прибытия транспортных средств, учета приема/выдачи грузов.
Весовое оборудование с различными пределами взвешивания.
погрузо-разгрузочное оборудование для
обработки любых грузовых мест весом до 50-ти тонн, включая негабаритные.
Слайд 46Общая площадь – 51,3 гектара.
Площадь контейнерной площадки – 12 гектаров.
Единовременная вместимость контейнерной площадки – 10 000 TEU.
Терминал располагает
120 розетками для подключения и обслуживания рефрижераторных контейнеров.Общая площадь склада временного хранения - 12 961 кв.м.
Полезная площадь открытой площадки – 2 592 кв.м.
На территории ООО "Логистический парк "Янино" расположен таможенный пост "Янинский" Балтийской таможни
Логистический парк
Янино
Ст. Заневский Пост
Слайд 48Задачи, решаемые подразделениями и организациями,
выполняющими ПРТС-работы
Обеспечение сохранности перегружаемого
груза
Обеспечение сохранности обслуживаемых
транспортных средств
Сокращение
времени простоя транспортных средств под погрузкой и выгрузкой
Снижение затрат на перегрузку груза
Обеспечение техники безопасности при производстве
ПРТС-работ и охраны труда обслуживающего персонала
Обеспечение экологической безопасности при
производстве ПРТС-работ
