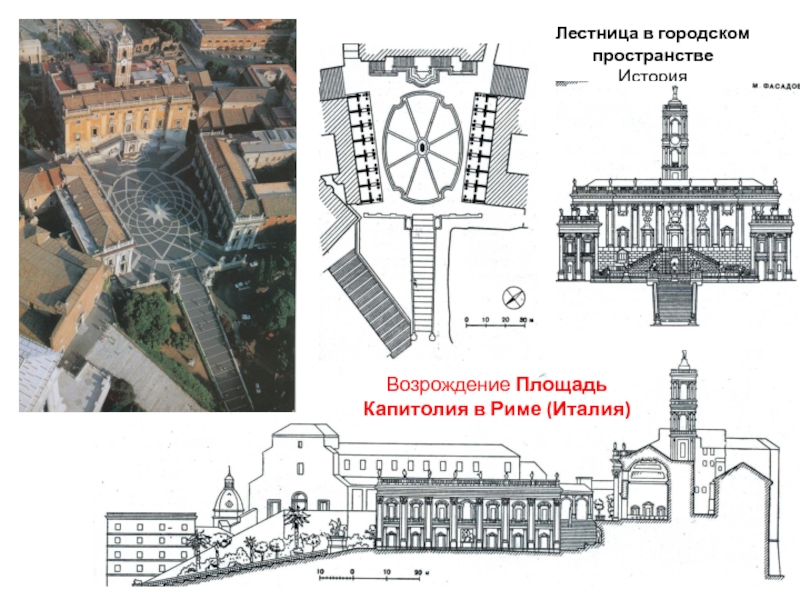

- 26. Лестница в городском пространстве ИсторияВозрождение Площадь Капитолия в Риме (Италия)
- 27. Лестница в городском пространстве ИсторияXIX век Потемкинская лестница в Одессе (Украина)

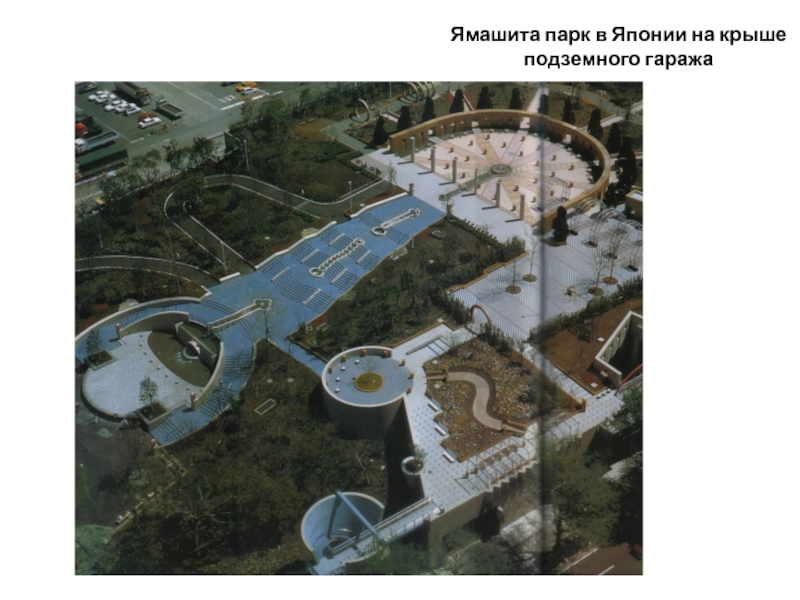

- 28. Ямашита парк в Японии на крыше подземного гаража
- 29. Лестница в городском пространстве Современный опыт
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36

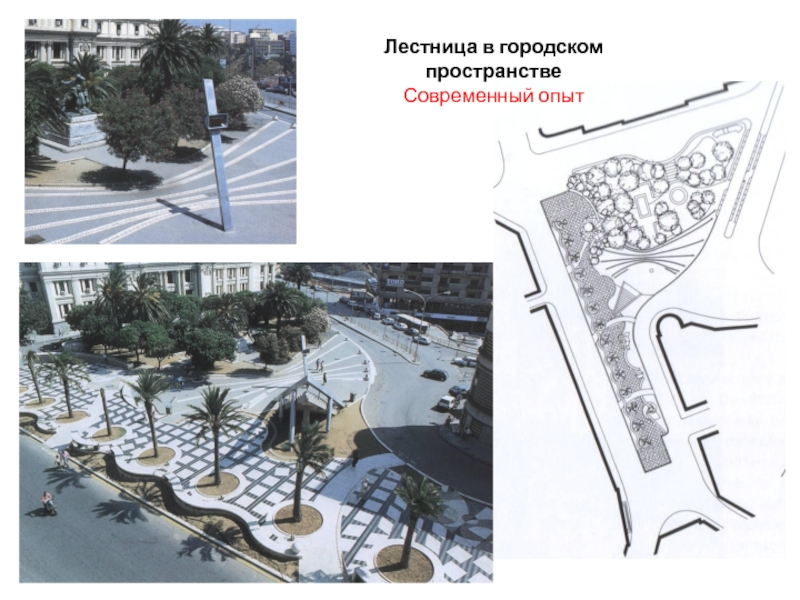

- 37. Лестница в городском пространстве Современный опыт
- 38. Лестница в городском пространстве Современный опыт
- 39. Слайд 39
- 40. Слайд 40
- 41. Слайд 41
- 42. Слайд 42
- 43. Слайд 43
- 44. Слайд 44
- 45. Слайд 45
- 46. Слайд 46
- 47. Слайд 47
- 48. Ла Дефанс в Париже, Франция

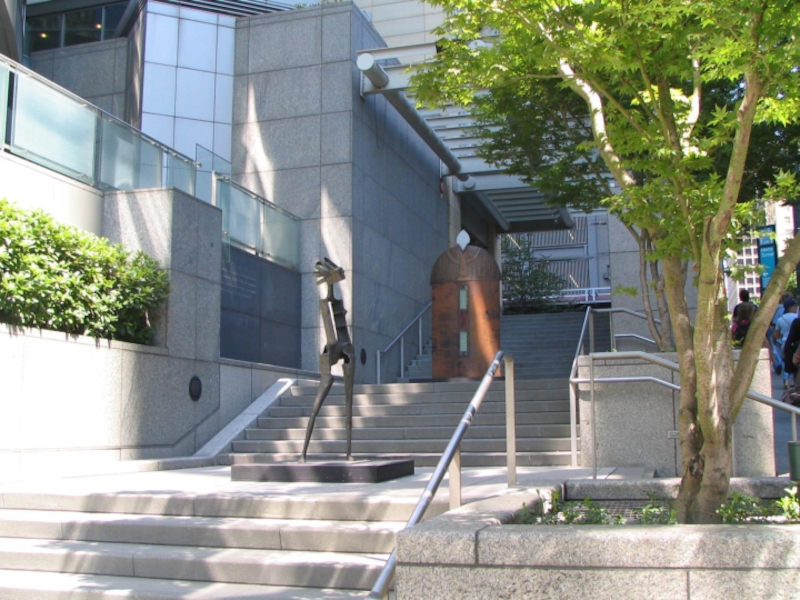

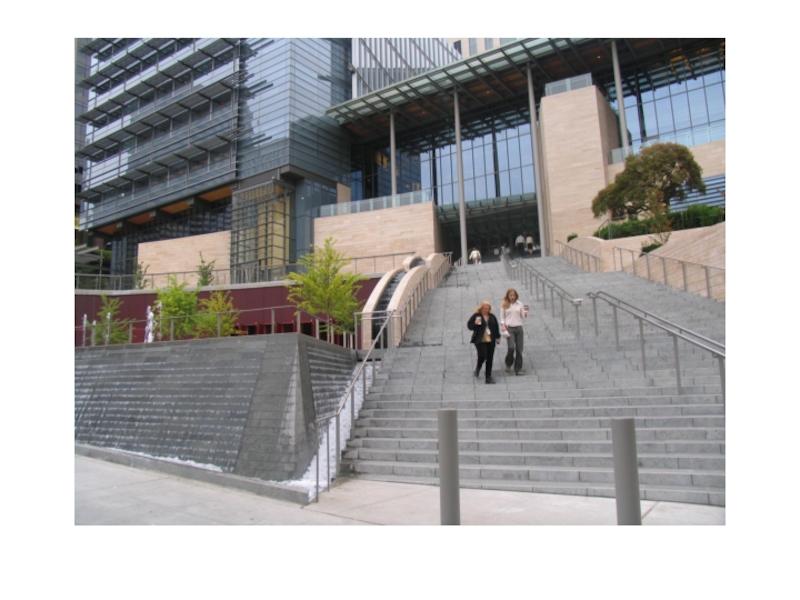

- 49. Сити Холл в Сиэтле, США
- 50. Слайд 50
- 51. Слайд 51
- 52. Слайд 52
- 53. Слайд 53
- 54. Слайд 54
- 55. Слайд 55

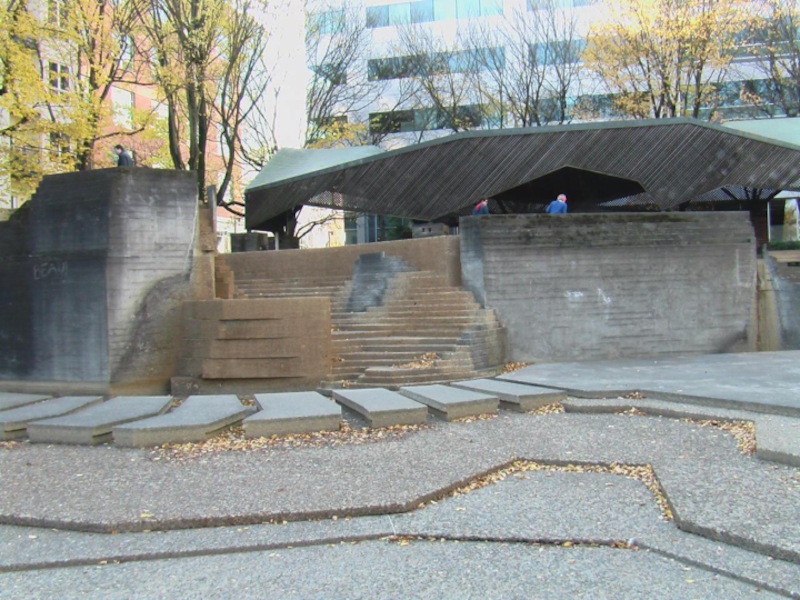

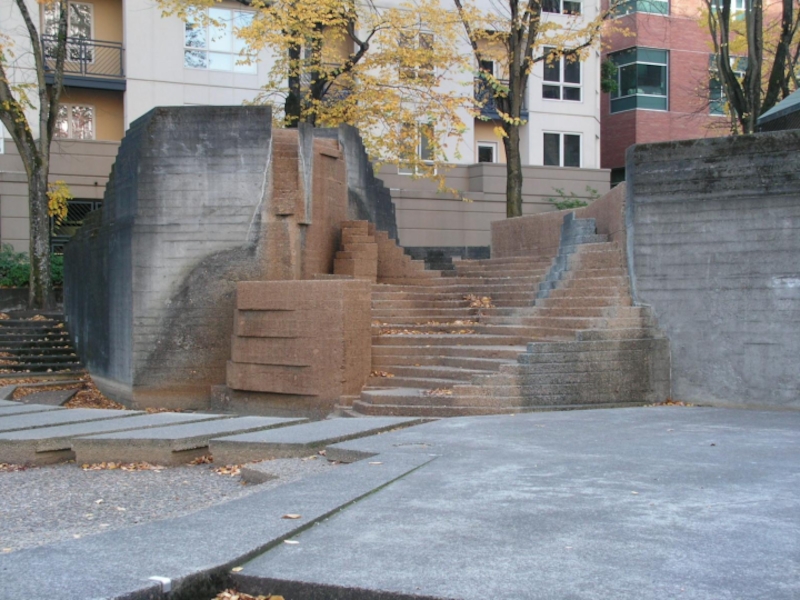

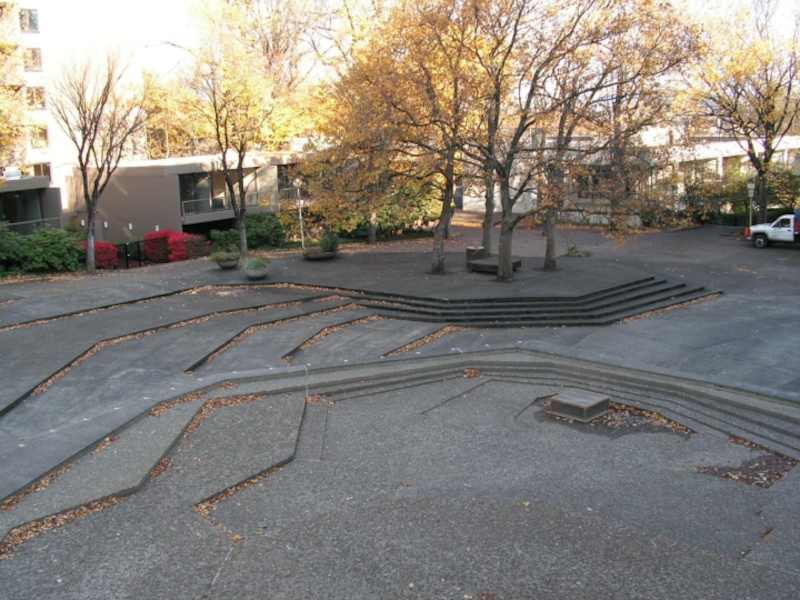

- 56. Ловеджой Плаза в Портленде, США
- 57. Слайд 57
- 58. Слайд 58
- 59. Слайд 59
- 60. Слайд 60
- 61. Слайд 61
- 62. Слайд 62
- 63. Слайд 63
- 64. Слайд 64
- 65. Слайд 65
- 66. Слайд 66

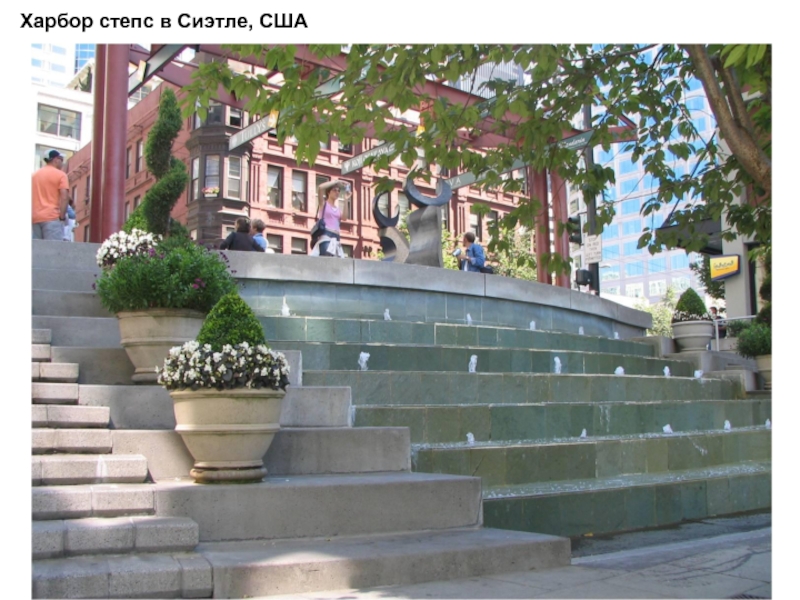

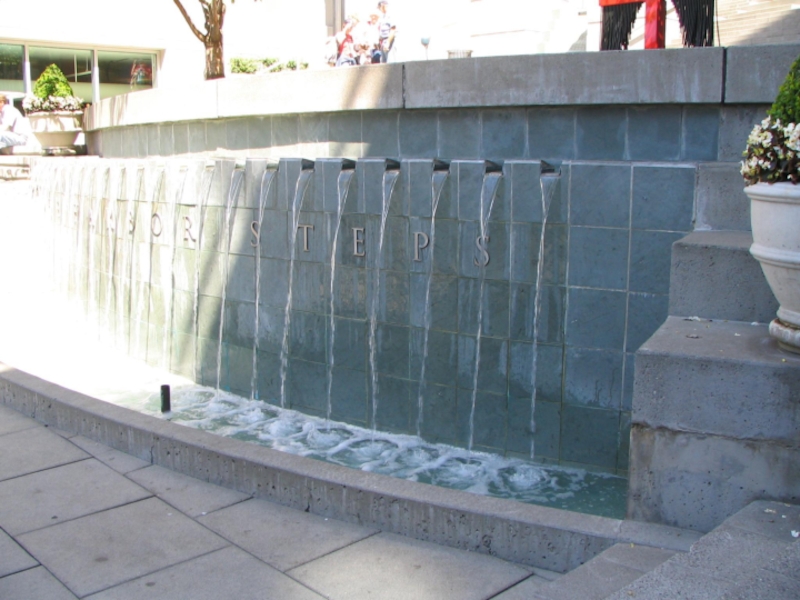

- 67. Харбор степс в Сиэтле, США
- 68. Слайд 68
- 69. Слайд 69
- 70. Слайд 70
- 71. Слайд 71
- 72. Слайд 72
- 73. Слайд 73
- 74. Слайд 74
- 75. Слайд 75
- 76. Слайд 76
- 77. Слайд 77
- 78. Слайд 78

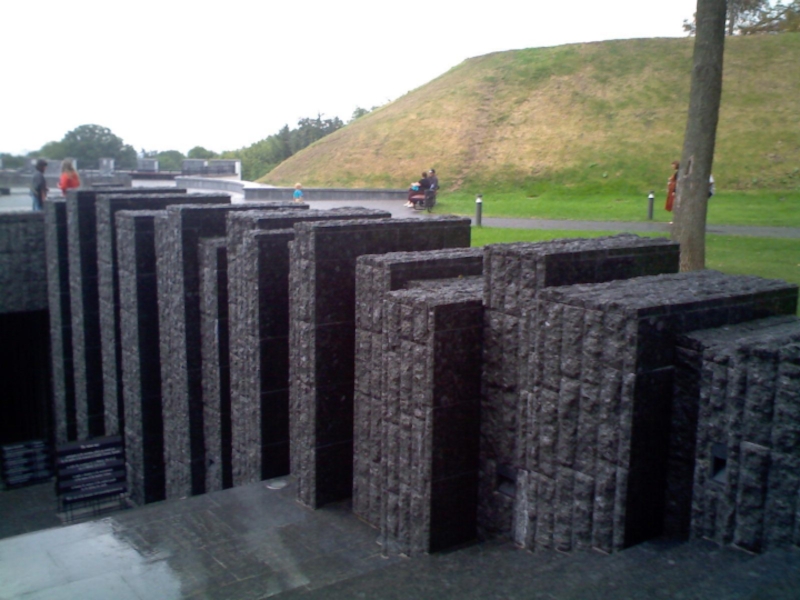

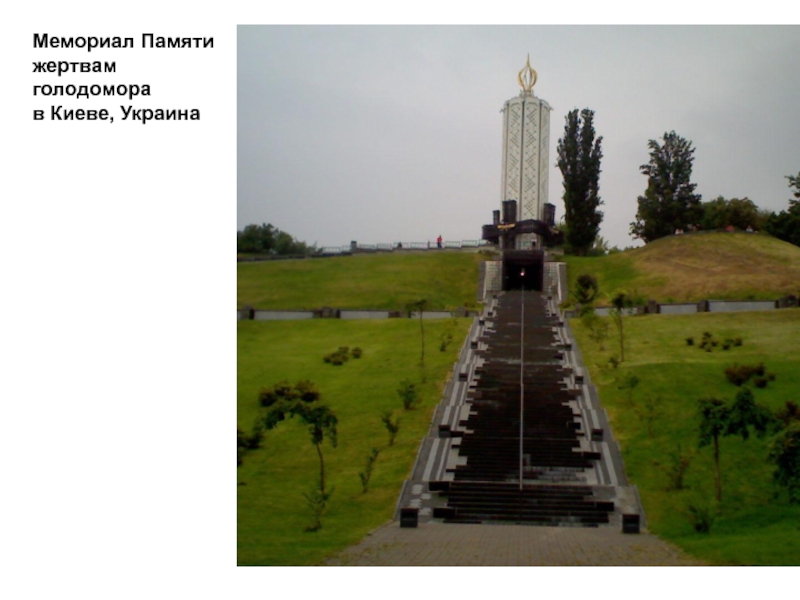

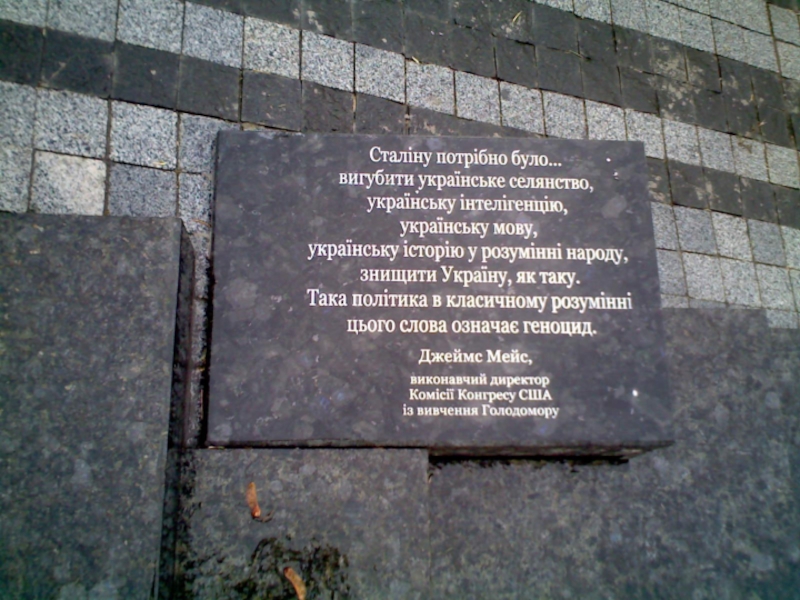

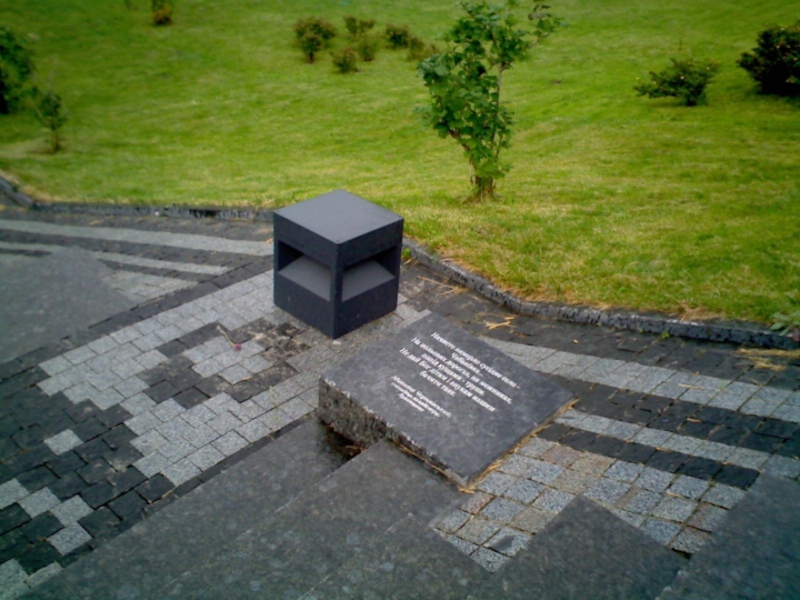

- 79. Мемориал Памяти жертвам голодомора в Киеве, Украина
- 80. Слайд 80
- 81. Слайд 81
- 82. Слайд 82
- 83. Слайд 83
- 84. Слайд 84
- 85. Слайд 85
- 86. Слайд 86
- 87. Слайд 87
- 88. Слайд 88
- 89. Слайд 89

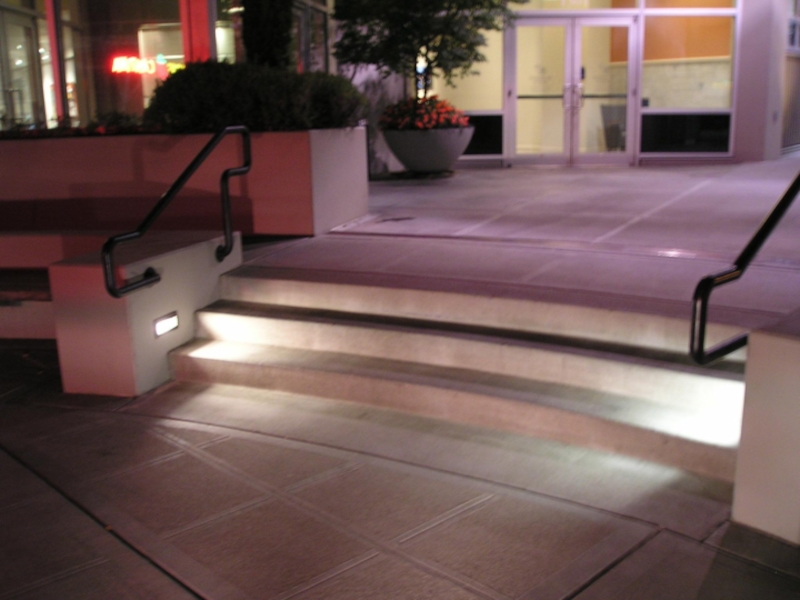

- 90. СВЕТ
- 91. Слайд 91
- 92. Слайд 92
- 93. Слайд 93
- 94. COOGEE BEACHFRONT Рэндвик, Сидней, Австралия
- 95. Sea Organ Zadar, CrotiaNicola Basic
- 96. Слайд 96
- 97. Слайд 97
- 98. Слайд 98

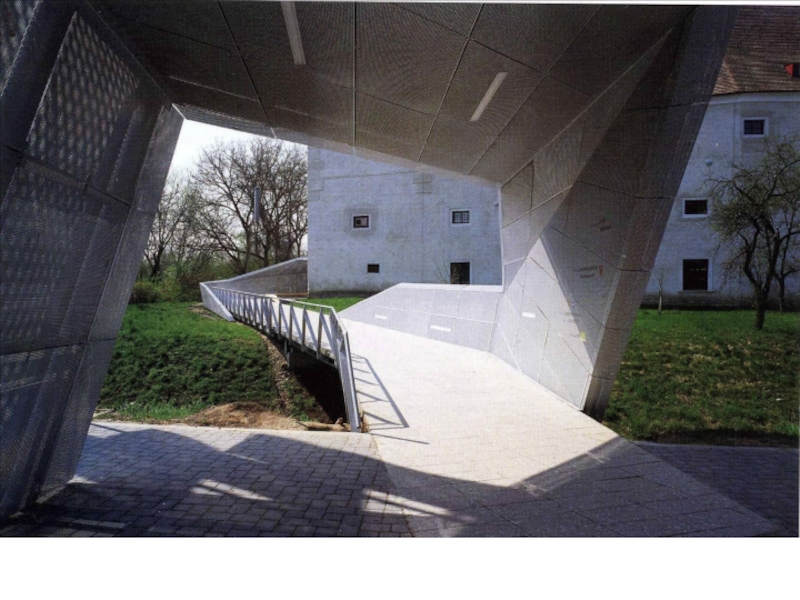

- 99. Visitors Centre National Parc Danube, Austria“noncon:form & MAGK synn”
- 100. Слайд 100
- 101. Слайд 101
- 102. Слайд 102
- 103. Слайд 103

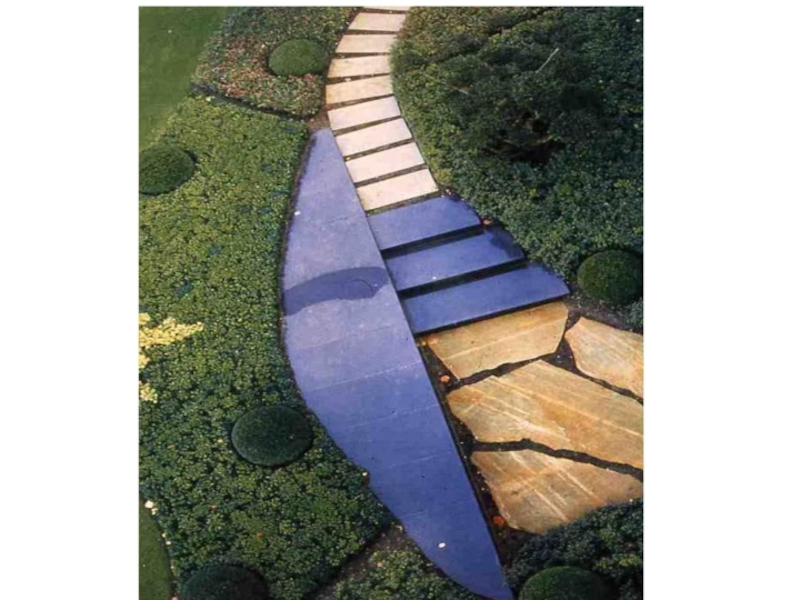

- 104. САД ДИЗАЙНЕРА, ГАННОВЕР, ГЕРМАНИЯ. Л. ГЕРНС.
- 105. Слайд 105

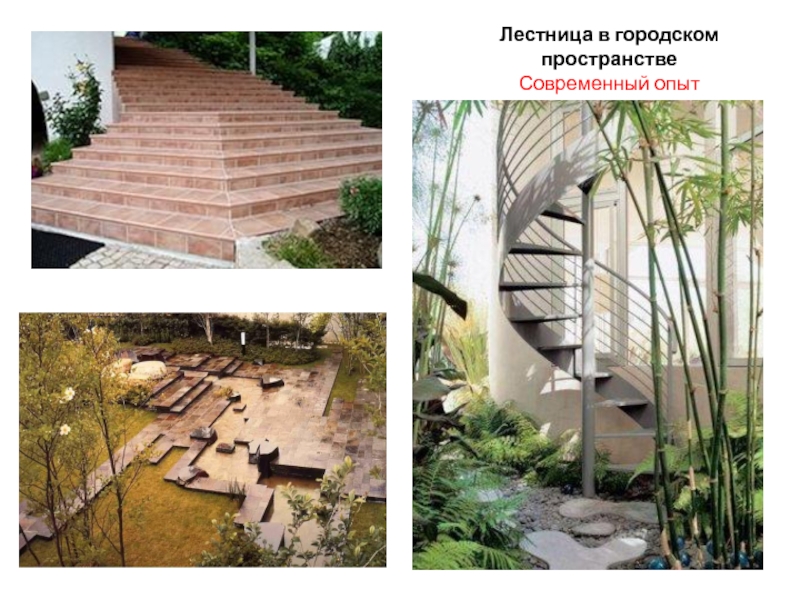

- 106. Лестница в городском пространстве Современный опыт
- 107. Лестница в городском пространстве Современный опыт
- 108. Лестница в городском пространстве
- 109. Лестница в городском пространстве
- 110. Лестница в городском пространстве
- 111. Лестница в городском пространстве

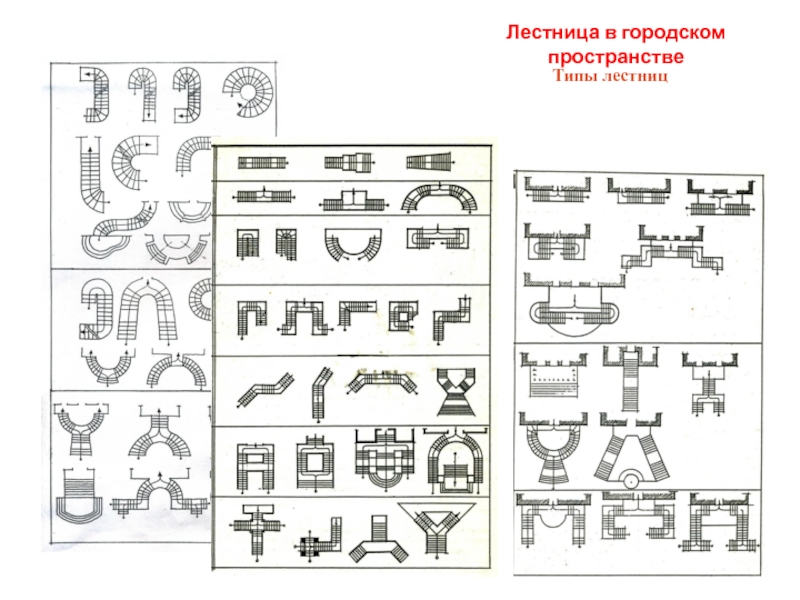

- 112. Лестница в городском пространствеТипы лестниц
- 113. Проект выполняется на подрамнике размером 55х75см. В
- 114. Слайд 114
- 115. Слайд 115
- 116. Слайд 116
- 117. Слайд 117
- 118. Скачать презентанцию
Лестницы, представляя собой средство сообщения и связей плоскостей, находящихся на разных уровнях, являются нередко совершенно необходимым техническим и функциональным элементом.
Слайды и текст этой презентации
Слайд 1
ЭТО: элемент оформление городского пространства
элемент архитектурного объекта
элемент объединения расчлененных территорийэлемент пешеходного пути
Слайд 2Лестницы, представляя собой средство сообщения и связей плоскостей, находящихся на
разных уровнях, являются нередко совершенно необходимым техническим и функциональным элементом.
Слайд 3Для достижения монументальности лестниц необходимо выполнение следующих условий:
правильное композиционное расположение
лестниц в пространственной среде города;
- композиционная выразительность;
- значительные абсолютные размеры;
удачное
соотношение длины, ширины и высоты;
- известная пологость маршей;
максимально удобные параметры
ступеней, цоколей, парапетов и т.д.
Рим. Испанская лестница (план ансамбля)
1721-1725гг. арх. А.Спекки, Фр.де Санктис

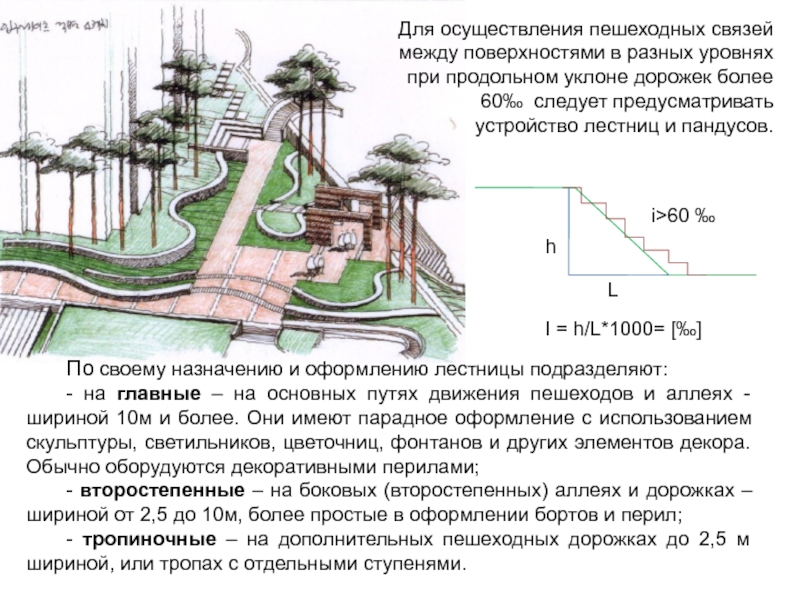

Слайд 4Для осуществления пешеходных связей между поверхностями в разных уровнях при
продольном уклоне дорожек более 60‰ следует предусматривать устройство лестниц и
пандусов.По своему назначению и оформлению лестницы подразделяют:
- на главные – на основных путях движения пешеходов и аллеях - шириной 10м и более. Они имеют парадное оформление с использованием скульптуры, светильников, цветочниц, фонтанов и других элементов декора. Обычно оборудуются декоративными перилами;
- второстепенные – на боковых (второстепенных) аллеях и дорожках – шириной от 2,5 до 10м, более простые в оформлении бортов и перил;
- тропиночные – на дополнительных пешеходных дорожках до 2,5 м шириной, или тропах с отдельными ступенями.
i>60 ‰
h
L
I = h/L*1000= [‰]

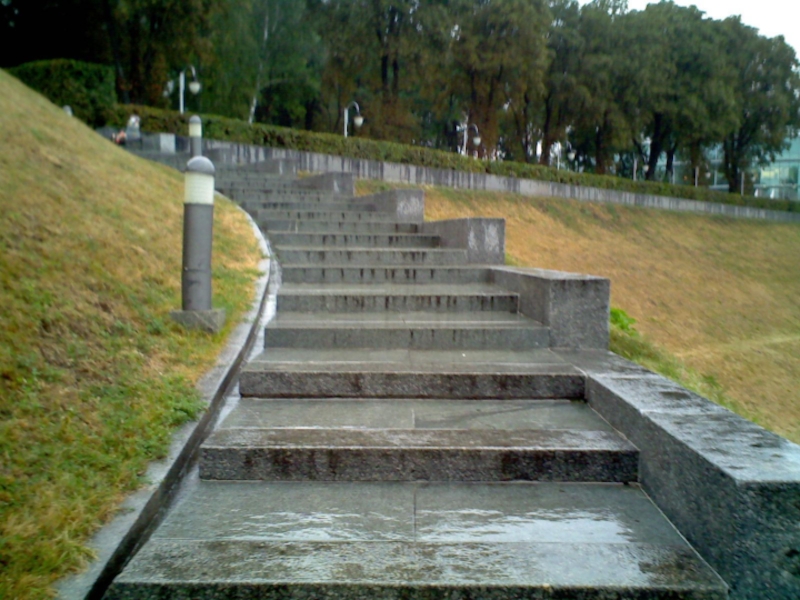

Слайд 5Размещение лестниц на склонах может быть выполнено в различных вариантах:
в
сочетании с подпорной стенкой
на газоне с перилами

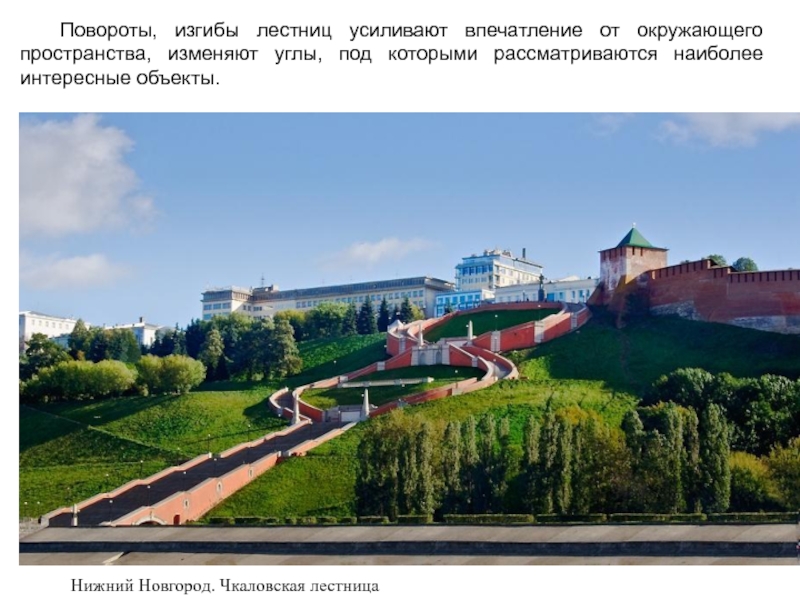

Слайд 7Повороты, изгибы лестниц усиливают впечатление от окружающего пространства, изменяют углы,
под которыми рассматриваются наиболее интересные объекты.
Слайд 8Однако, несмотря на важность эстетических качеств лестницы, главным при проектировании
и строительстве лестницы является её безопасность и удобство передвижения пешеходов.
Создание лестницы, максимально удобной для движения, основано на расчете соотношения между размерами ее основных элементов: проступи и подступенка.Для удобства перемещения проектируют лестницы со ступенями высотой 10….12см и шириной 38…40см.
Стандартную крутизну откоса парковых лестниц принимают 1:4.
Слайд 9Важными параметрами лестниц являются число ступеней и общая высота лестницы.
Максимум через каждые 1,5м по высоте, что соответствует 10…12 ступеням,
называемым маршем, необходимо устраивать площадки. Длина площадки должна быть не менее 1,5м, что соответствует длине двух шагов, и позволяет пешеходу, не сбиваясь с ритма, продолжать движение по лестнице. Если необходимо разместить площадку большей длины, то ее следует рассчитывать, каждый раз прибавляя к минимальному размеру (1,5м) расстояние, кратное длине двух шагов.
Слайд 10Для удобства передвижения по лестнице важна также ее ширина. На
городских территориях она должна быть не менее 1,5м, что позволяет
разойтись двум человекам, идущим в противоположных направлениях.
Слайд 11ПАНДУСЫ. Пандусы также предназначены для передвижения транспорта и пешеходов с
одного уровня поверхности на другой. Они представляют собой наклонные поверхности
без ступеней. Пандус при одинаковой высоте обычно бывает в 3-4 раза длиннее лестницы. Пандус характеризуется крутизной, выраженной в отношении его высоты к длине заложения.В зависимости от функционального назначения различают три категории пандусов:
- пандусы для передвижения пешеходов и инвалидов на колясках;

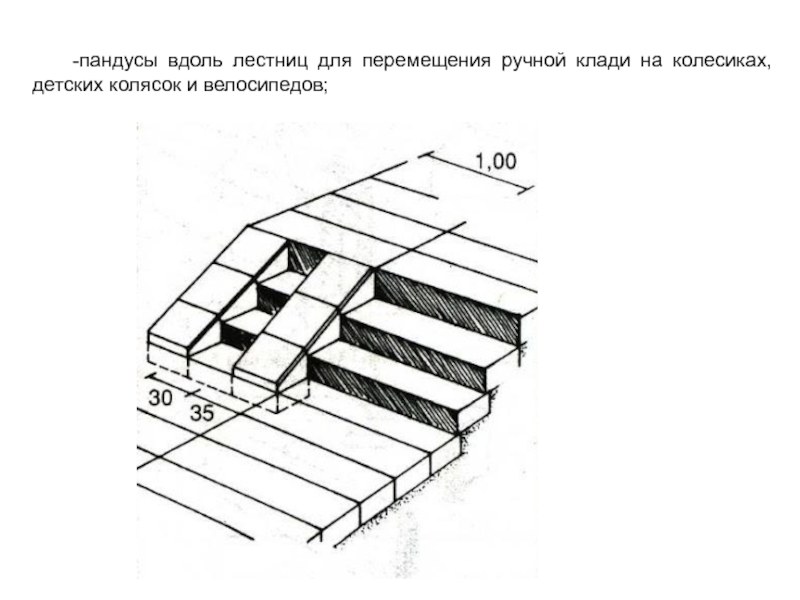

Слайд 12-пандусы вдоль лестниц для перемещения ручной клади на колесиках, детских
колясок и велосипедов;
Слайд 14Для пандусов первой категории предъявляются наиболее жесткие требования. Рекомендуемая крутизна
пандуса для передвижения пешеходов – 1:10 (100‰); для передвижения инвалидов
на колясках – не более 1:12 (83‰). Минимальная ширина пандуса, рассчитанная на движение одного человека, - 0,9м, для двух человек – 1,8м. Если длина пандуса превышает 9м, то необходимо предусматривать горизонтальные площадки длиной 1,5м; при повороте пандуса размер площадки должен быть не менее 1,5х1,5м.
Слайд 15Переходной конструкцией между пандусом и лестницей является ступопандус, имеющий широкие
низкие ступени с наклонной поверхностью. Ступопандусы значительно облегчают спуск и
подъем по крутым протяженным склонам, на которых невозможно установить лестницы. Их размещают на склонах с крутизной 25…83‰. Проектируемая крутизна ступеней ступопандуса – 1:12, а высота подступенка зависит от первоначальной крутизны склона. Для удобного передвижения высота подступенка не должна превышать 10см, а ширина проступи не должна быть меньше 90 см (предпочтительно – 150см). Допускается ширина проступи – до трех шагов.
Слайд 18Верхняя плоскость
Плоскость основания
Вертикали -
Конструктивный элемент организации пространства

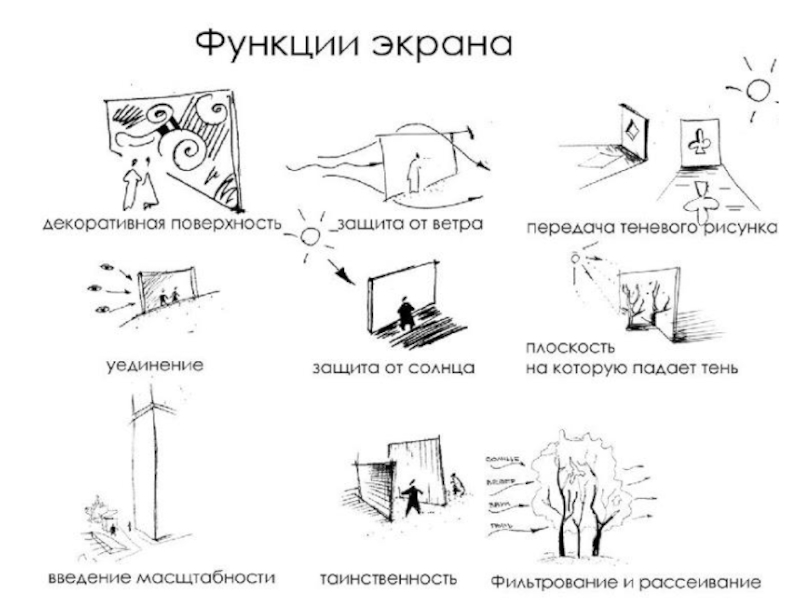

Экраны
Ширмы
Ограждения
СТРУКТУРА ПРОСТРАНСТВА
Линия -
Ось
Направления движения

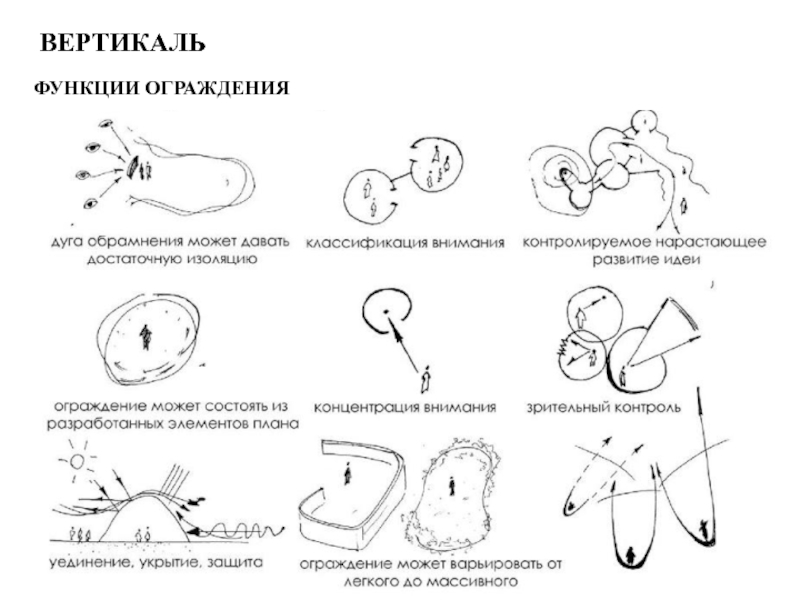

Слайд 20Сложное ограждение пространства, предназначенное для того, чтобы вызвать волнение, отвлечение,
любопытство, удивление и движение
Ограждение может подразумеваться за счет резкого разграничения
плоскости основанияПростое ограждение для концентрации внимания на идее, форме и детали
ФУНКЦИИ ОГРАЖДЕНИЯ

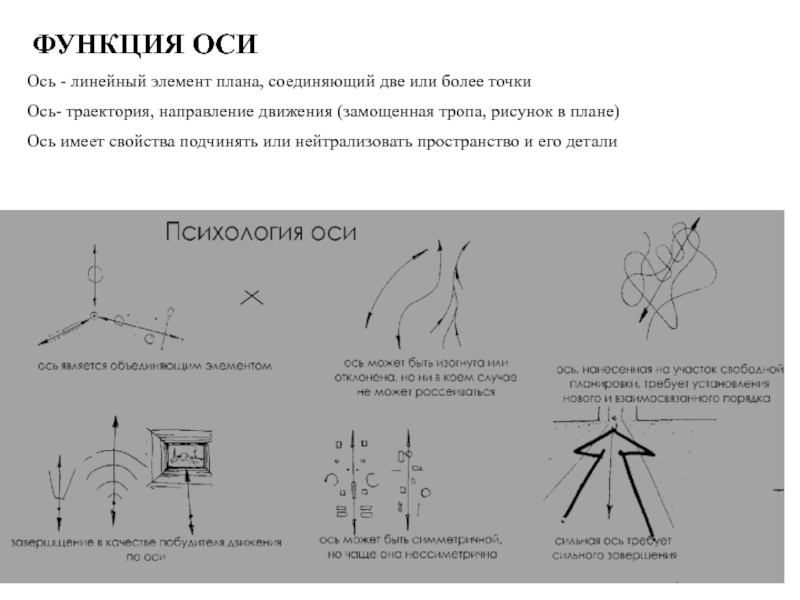

Слайд 23ФУНКЦИЯ ОСИ
Ось - линейный элемент плана, соединяющий две или более
точки
Ось- траектория, направление движения (замощенная тропа, рисунок в плане)
Ось имеет
свойства подчинять или нейтрализовать пространство и его детали
Слайд 24ЦИРКУЛЯЦИЯ ДВИЖЕНИЯ
ЧЕЛОВЕКА ПРИВЛЕКАЕТ:
Расположенное на уровне глаз
Узор
Необходимое
Возможность отдыха
Вызывающее восхищение
Впечатляющее
Трогательное
Зрелищное
Слайд 25ДВИЖЕНИЕ. ЦИРКУЛЯЦИЯ ДВИЖЕНИЯ
Побуждающие факторы.
Человек имеет обыкновение двигаться:
- по линиям
наименьшего сопротивления;
- по самым легким уклонам;
по линиям, определенным направляющими формами,
знаками или символами;
- по направлению к тому, что приносит удовольствие;
- к тому, что представляет интерес;
- к тому, что возбуждает любопытство;
- к точкам входа;
- к тому, что гостеприимно;
- к точкам контраста;
- чтобы достичь цели; к точкам наиболее богатой фактуры или цвета;
- в спешке — по прямому пути, не спеша - окольным путем;
- к тому, что красиво, живописно;
- для ощущения движения, приносящего удовольствие;
- для ощущения изменения пространства;
Отталкивающие факторы.
Человека обыкновенно отталкивают:
- препятствия
- безобразное
- неприступное
- требующее усилия
- крутые уклоны
- неприятное
однообразное
неинтересное
- беспорядочное
- скучное
- очевидное
- опасность, трудность

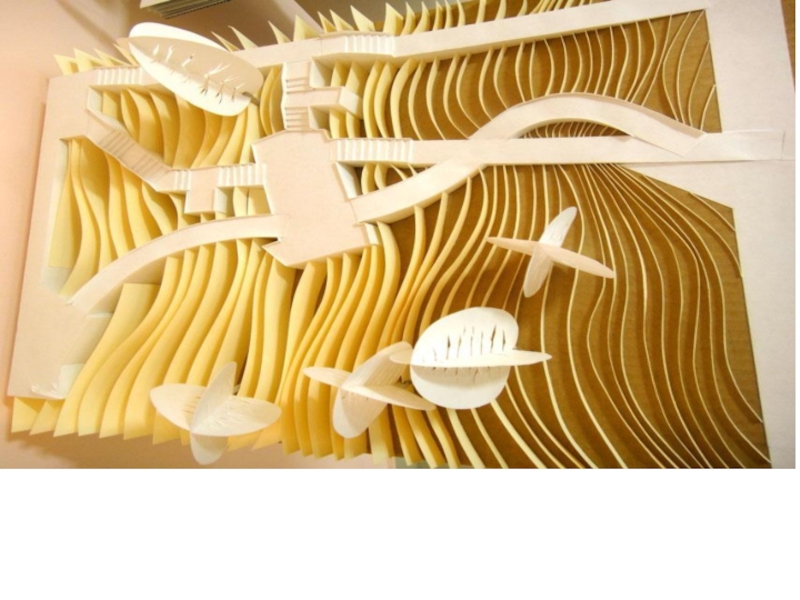

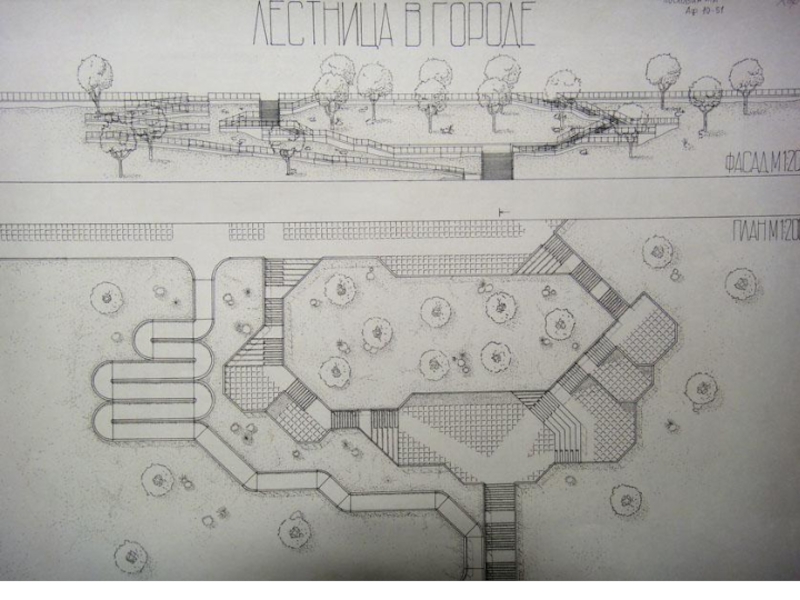

Слайд 113Проект выполняется на подрамнике размером 55х75см. В состав проекта входят:
ситуационный план, генеральный план выбранной территории, развертка – фасад лестницы,
макетГенеральный план отображает планировочное решение полностью, в цвете, с расстановкой малых форм и оборудования
Для оборудования площадок различного назначения применяются следующие малые архитектурные формы: скамья, садовый диван, стол со скамьями, беседка, пергола, декоративное ограждение, лестница, мостик, фонарь, трельяж, теневой навес, игровые элементы, фонтан, бассейн, урна для мусора, напольная ваза и др.
Ситуационный план проектируемого градостроительного объекта является элементом графической части проекта в соответствии с требуемым масштабом.
