Газификация тяжёлых нефтяных остатков. Конверсия природного газа
Содержание
- 1. Газификация тяжёлых нефтяных остатков. Конверсия природного газа
- 2. ПЛАН ЛЕКЦИИ1 Теоретические сведения 2 Классификация3 Химизм4 Газогенераторы
- 3. Теоретические сведенияПри углубленной переработке нефти образуются в
- 4. Теоретические сведенияПрименение: - битумы; - пеки;- другие
- 5. Теоретические сведенияПроблема: Квалифицированная переработка тяжелых нефтяных остатков
- 6. Теоретические сведенияГазификацией называют высокотемпературный некаталитический процесс взаимодействия
- 7. Теоретические сведенияОкислители:- кислород;- водяной пар;- диоксид углерода;- воздух;- смеси этих окислителей.
- 8. Теоретические сведенияРазвитиеСередина 50х XX векаВремена «нефтяного бума»Нынешнее времяПервая установка. 1835 год. Великобритания
- 9. КлассификацияГазификацияПо виду дутьяПаровоздушная (парокислородовоздушная)ПарокислороднаяПо теплоте сгорания получаемых
- 10. Характеристика генераторных газов
- 11. ХимизмПри взаимодействии углерода топлива (твердого нефтяного остатка)
- 12. ХимизмПри взаимодействии метана с водяным паром (каталитическая
- 13. ХимизмПри термической газификации ТНОГазифицирующий агент - кислород
- 14. ХимизмПри каталитической паровой конверсии метанаКатализатор (никелевый) находится
- 15. Газогенератор1 - бункера-дозаторы; 2 - камера газогенератора;

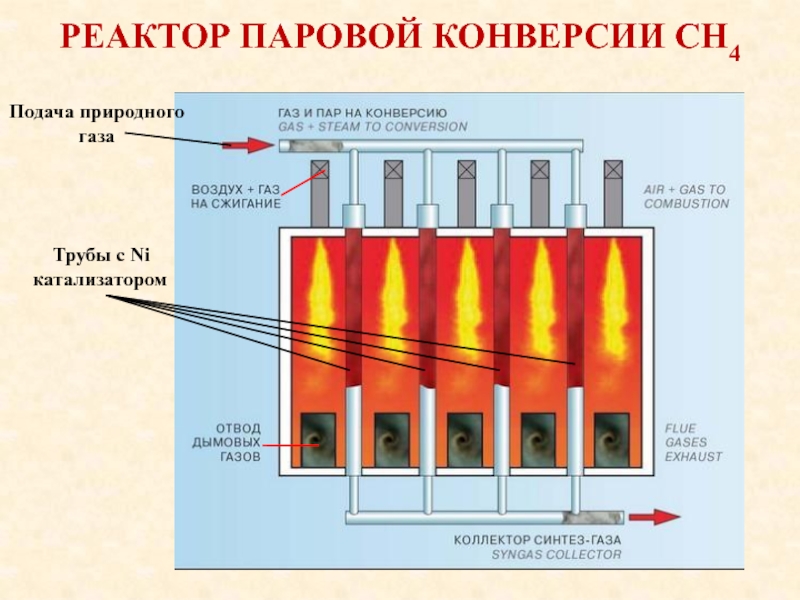

- 16. Реактор паровой конверсии СН4Трубы с Ni катализаторомПодача природногогаза
- 17. - высококалорийное топливо;- производство метанола (СО и
- 18. Слайд 18
- 19. Скачать презентанцию

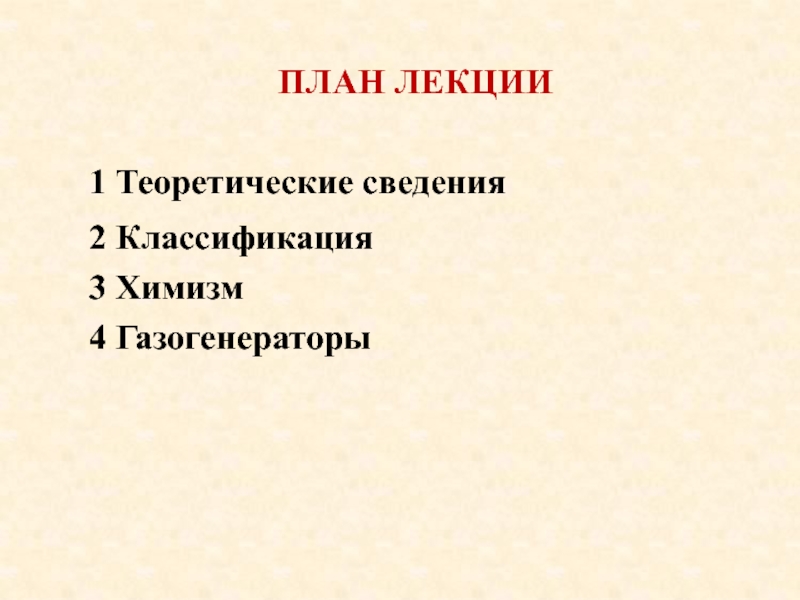

ПЛАН ЛЕКЦИИ1 Теоретические сведения 2 Классификация3 Химизм4 Газогенераторы
Слайды и текст этой презентации
Слайд 3Теоретические сведения
При углубленной переработке нефти образуются в больших количествах (около
15-20 % от нефти) твердые при комнатной температуре остатки:
асфальты деасфальтизации; - гудроны глубоковакуумной перегонки и др.
Слайд 4Теоретические сведения
Применение:
- битумы;
- пеки;
- другие углеродистые материалы.
ТНО образуется
гораздо больше, чем необходимо для вышеперечисленных материалов.

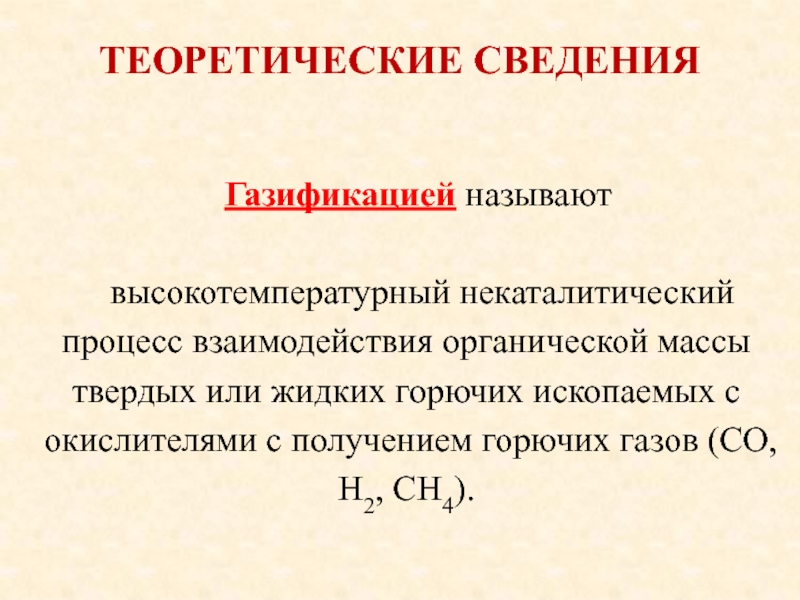

Слайд 6Теоретические сведения
Газификацией называют
высокотемпературный некаталитический процесс взаимодействия органической массы твердых
или жидких горючих ископаемых с окислителями с получением горючих газов
(СО, Н2, СН4).

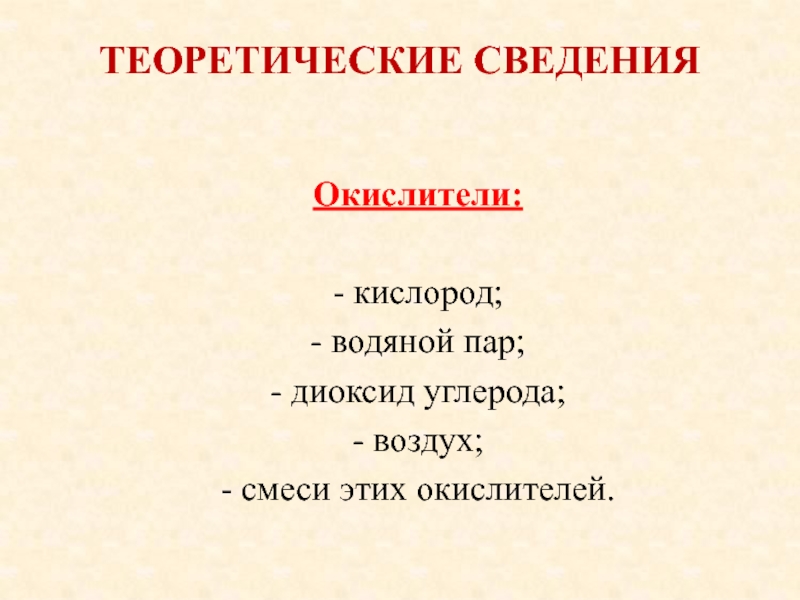

Слайд 7Теоретические сведения
Окислители:
- кислород;
- водяной пар;
- диоксид углерода;
- воздух;
- смеси этих
окислителей.
Слайд 8Теоретические сведения
Развитие
Середина 50х XX века
Времена «нефтяного бума»
Нынешнее время
Первая установка. 1835
год. Великобритания

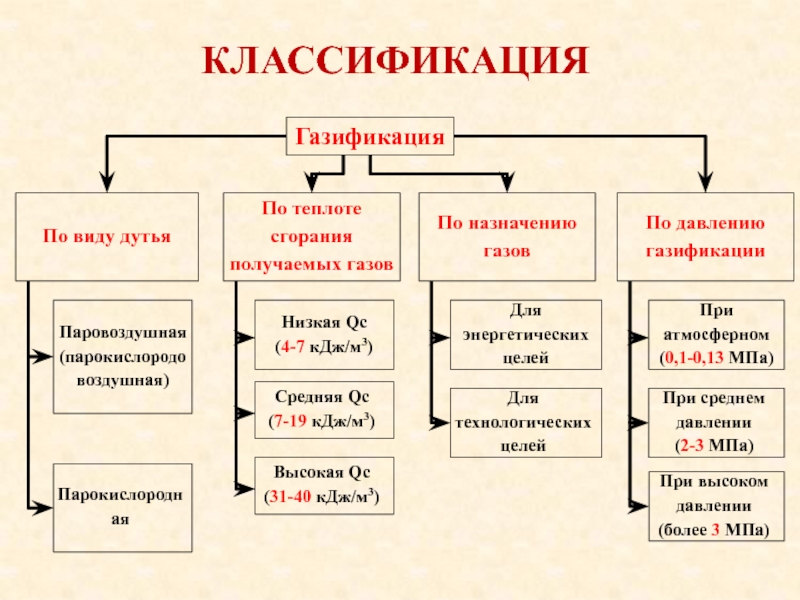

Слайд 9Классификация
Газификация
По виду дутья
Паровоздушная (парокислородовоздушная)
Парокислородная
По теплоте сгорания получаемых газов
Низкая Qс
(4-7
кДж/м3)
Средняя Qс
(7-19 кДж/м3)
Высокая Qс
(31-40 кДж/м3)
По назначению газов
Для энергетических
целейДля технологических целей
По давлению газификации
При атмосферном (0,1-0,13 МПа)
При среднем давлении
(2-3 МПа)
При высоком давлении
(более 3 МПа)
Слайд 11Химизм
При взаимодействии углерода топлива (твердого нефтяного остатка) с газифицирующими агентами
(О2, Н2О, СО2) при высокой температуре протекают следующие гетерофазные реакции:
1)
С + О2 = СО2 + 394,4 МДж/кмоль;2) 2С + О2 = 2СО +218,8 МДж/кмоль;
3) С + Н2О = СО + Н2 - 132,6 МДж/кмоль;
4) С + 2Н2О = СО2 +2 Н2 - 89,5 МДж/кмоль;
5) С + СО2 = 2СО - 175,8 МДж/кмоль;
6) С + 2Н2 = СН4 + 87,4 МДж/кмоль ;
7) СО + Н2О = СО2 + Н2 + 42,4 МДж/кмоль.
Слайд 12Химизм
При взаимодействии метана с водяным паром (каталитическая конверсия) протекают следующие
реакции:
СН4 + Н2О = СО + 3Н2
СН4 +
2Н2О = СО2 + 3Н2 СН4 + СО2 = 2СО + 2Н2

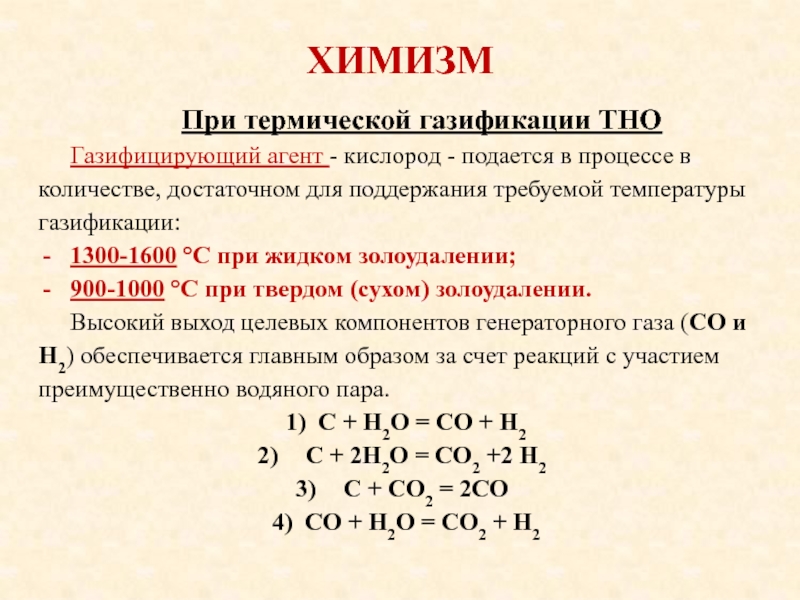

Слайд 13Химизм
При термической газификации ТНО
Газифицирующий агент - кислород - подается в
процессе в количестве, достаточном для поддержания требуемой температуры газификации:
1300-1600
°С при жидком золоудалении;900-1000 °С при твердом (сухом) золоудалении.
Высокий выход целевых компонентов генераторного газа (СО и Н2) обеспечивается главным образом за счет реакций с участием преимущественно водяного пара.
1) С + Н2О = СО + Н2
С + 2Н2О = СО2 +2 Н2
С + СО2 = 2СО
4) СО + Н2О = СО2 + Н2
Слайд 14Химизм
При каталитической паровой конверсии метана
Катализатор (никелевый) находится внутри трубок печи.
Туда же подаётся смесь метана и водяного пара.
Реакция эндотермическая
и температура поддерживается сжиганием топлива в печи.- Температура процесса 800-900 °С;
- Давление процесса 2,0-2,5 МПа.
- Соотношение водяной пар:метан = 2-3 : 1.

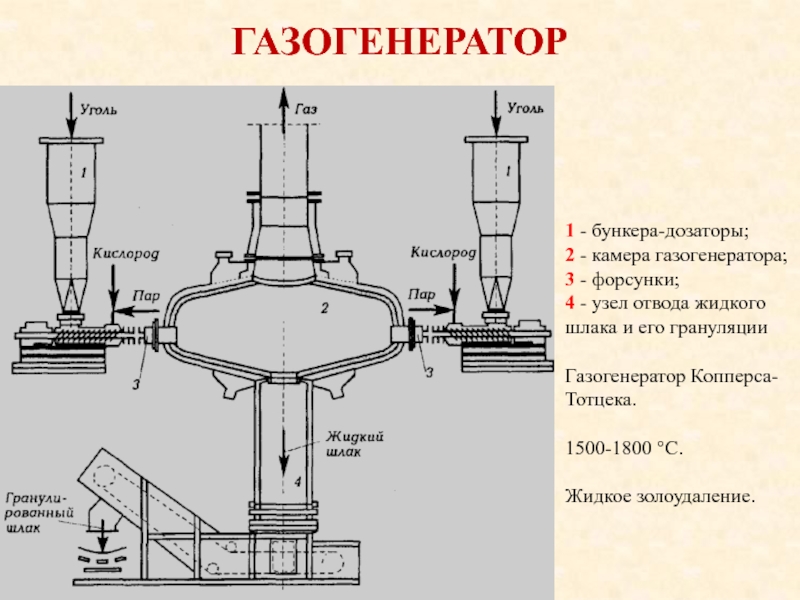

Слайд 15Газогенератор
1 - бункера-дозаторы;
2 - камера газогенератора;
3 - форсунки;
4 - узел отвода жидкого шлака и его грануляции
Газогенератор Копперса-Тотцека.
1500-1800
°С.Жидкое золоудаление.
Слайд 17
- высококалорийное топливо;
- производство метанола (СО и водород);
- производство синтетического
жидкого топлива (СО и водород);
- производство карбамида (азот, водород и
СО2);- производство бутиловых спиртов (СО, водород и пропилен) и т.д.
Области применения продуктов газификации и конверсии
