Здания несовмещенных русловых ГЭСРусловые здания станции входят в состав подпорных сооружений гидроузла и непосредственно воспринимают напорС точки зрения устойчивости, прочности, фильтрации под сооружениями требования такие же как к плотинам
Слайды и текст этой презентации

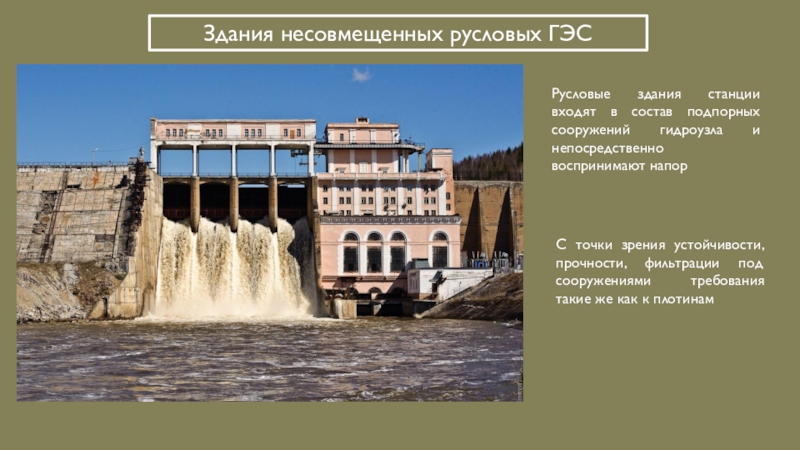

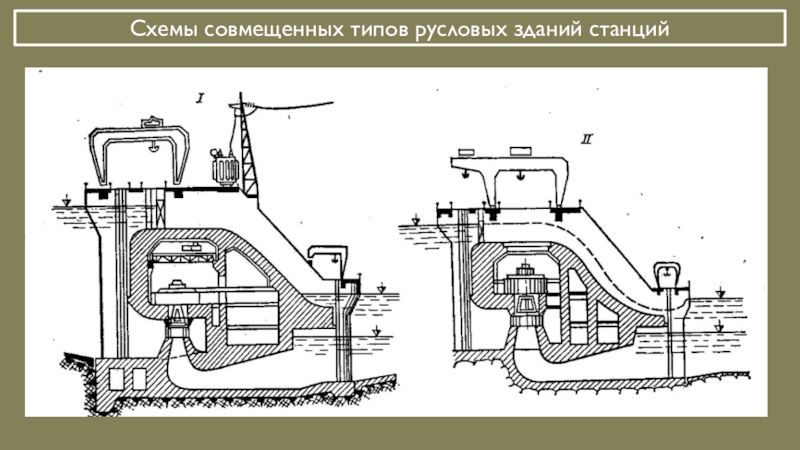

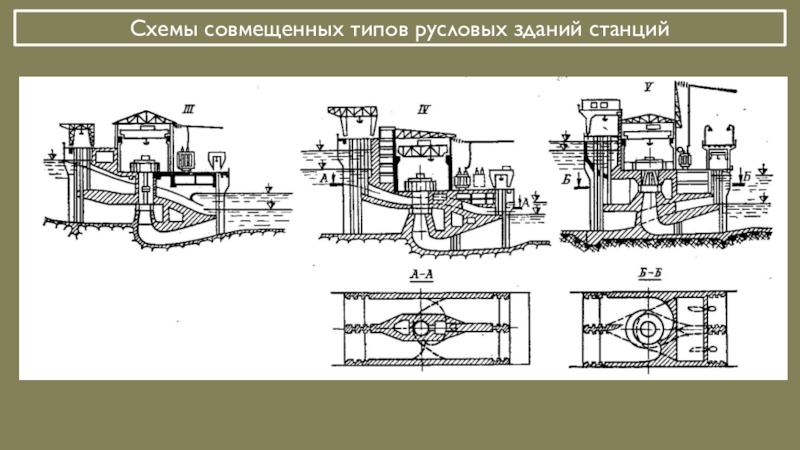

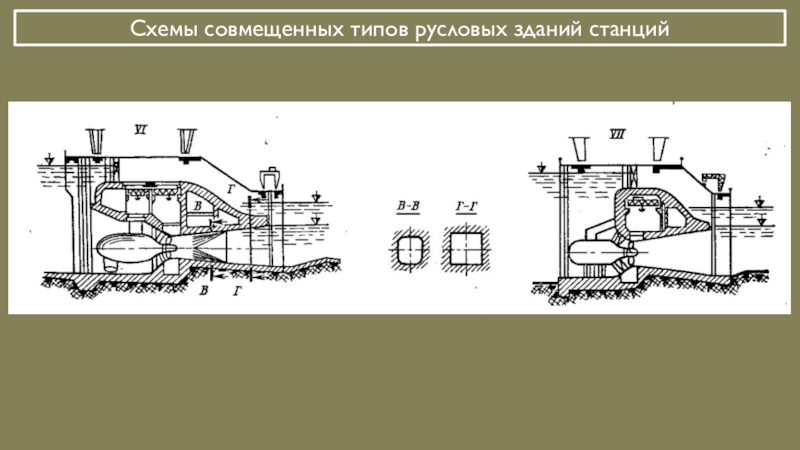

Слайд 2Здания несовмещенных русловых ГЭС
Русловые здания станции входят в состав подпорных
сооружений гидроузла и непосредственно воспринимают напор
фильтрации под сооружениями требования такие же как к плотинам

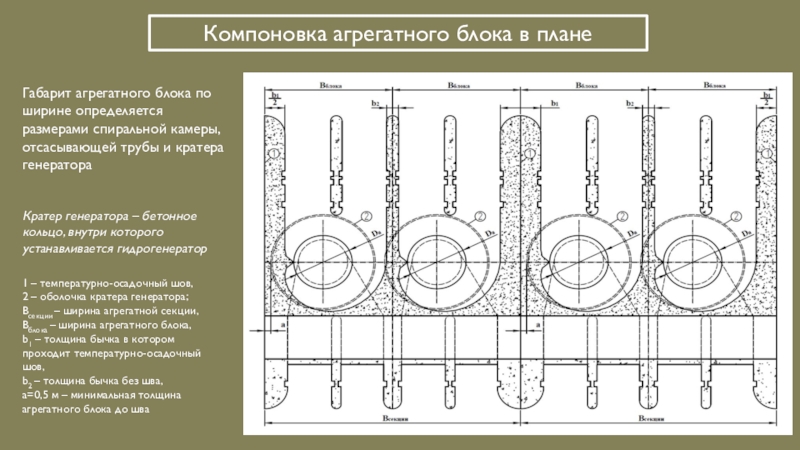

Слайд 3Компоновка агрегатного блока в плане
Габарит агрегатного блока по ширине определяется
размерами спиральной камеры, отсасывающей трубы и кратера генератора
Кратер генератора –
бетонное кольцо, внутри которого устанавливается гидрогенератор1 – температурно-осадочный шов,
2 – оболочка кратера генератора; Всекции – ширина агрегатной секции,
Вблока – ширина агрегатного блока,
b1 – толщина бычка в котором проходит температурно-осадочный шов,
b2 – толщина бычка без шва,
а=0,5 м – минимальная толщина агрегатного блока до шва

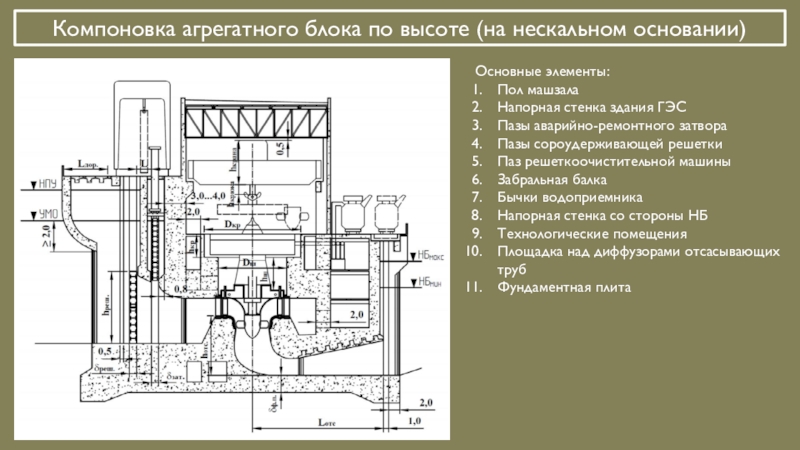

Слайд 4Компоновка агрегатного блока по высоте (на нескальном основании)
Основные элементы:
Пол
машзала
Напорная стенка здания ГЭС
Пазы аварийно-ремонтного затвора
Пазы сороудерживающей решетки
Паз решеткоочистительной машины
Забральная
балкаБычки водоприемника
Напорная стенка со стороны НБ
Технологические помещения
Площадка над диффузорами отсасывающих труб
Фундаментная плита

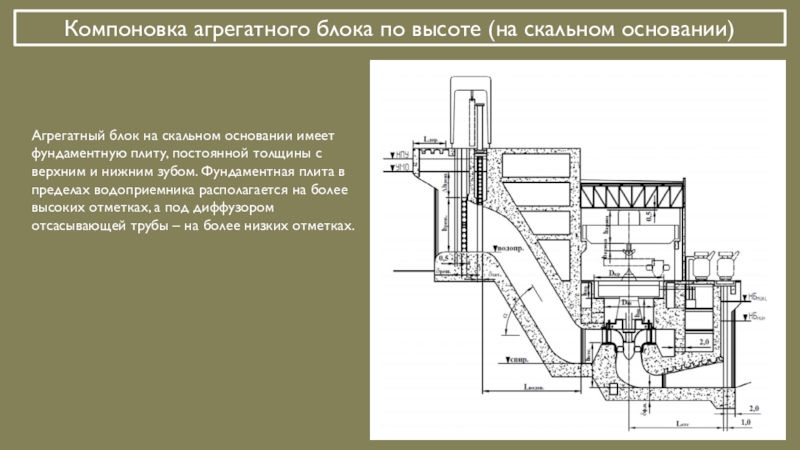

Слайд 5Компоновка агрегатного блока по высоте (на скальном основании)
Агрегатный блок на
скальном основании имеет фундаментную плиту, постоянной толщины с верхним и
нижним зубом. Фундаментная плита в пределах водоприемника располагается на более высоких отметках, а под диффузором отсасывающей трубы – на более низких отметках.
