Главный выключатель ВОВ - 25 - 4м презентация, доклад

Главный выключатель ВОВ - 25 - 4м1 - Резервуар ГВ объёмом 32 литра.2 - Поворотный разъединитель, (полный угол поворота 60 градусов).3 – Нажатие каждого ножа разъединителя на неподвижный контакт

Слайды и текст этой презентации

Слайд 1Главный выключатель ВОВ - 25 - 4м
1 – резервуар; 2

– передняя головка ДК; 3 – задняя головка ДК; 4

– горизонтальный полый изолятор; 5 – наклонный полый изолятор; 6 – шунт; 7 – неподвижный контакт разъединителя; 8 – подвижный нож разъединителя; 9 – изолятор разъединителя;
10 – поворотный вал разъединителя; 11 – корпус; 12 – заземляющая стойка; 13 - шина

Главный выключатель предназначен для защиты силовых цепей электровоза и отключения их от контактной сети.

Главный выключатель ВОВ - 25 - 4м	1 – резервуар; 2 – передняя головка ДК; 3 – задняя

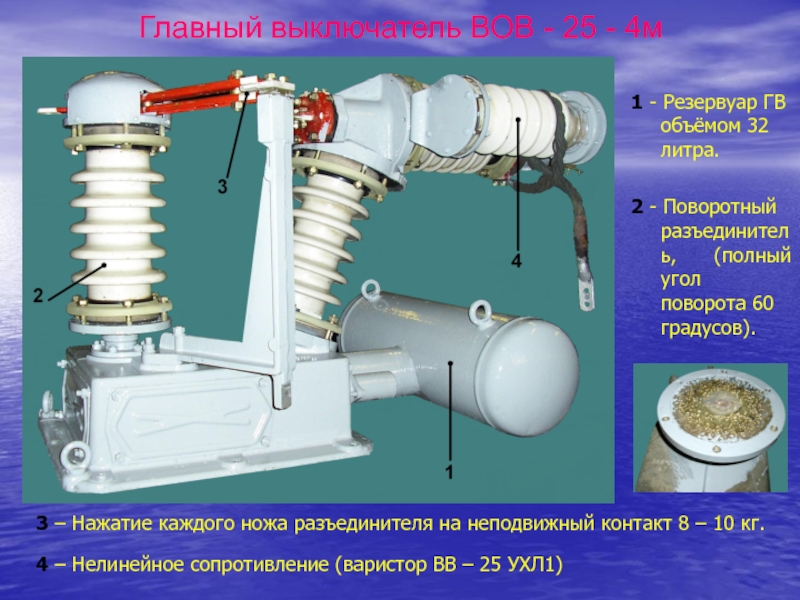

Слайд 2Главный выключатель ВОВ - 25 - 4м
1 - Резервуар ГВ

объёмом 32 литра.

2 - Поворотный разъединитель, (полный угол

поворота 60 градусов).

3 – Нажатие каждого ножа разъединителя на неподвижный контакт 8 – 10 кг.

4 – Нелинейное сопротивление (варистор ВВ – 25 УХЛ1)

Главный выключатель ВОВ - 25 - 4м1 - Резервуар ГВ объёмом 32 литра.2 - Поворотный разъединитель,

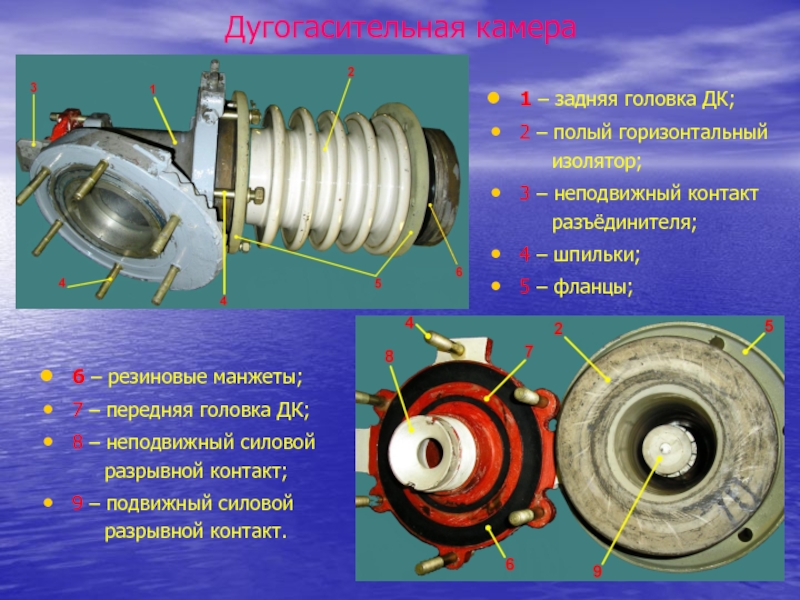

Слайд 3Дугогасительная камера
6 – резиновые манжеты;
7 – передняя головка ДК;
8 –

неподвижный силовой
разрывной контакт;
9 –

подвижный силовой
разрывной контакт.

1 – задняя головка ДК;
2 – полый горизонтальный
изолятор;
3 – неподвижный контакт
разъёдинителя;
4 – шпильки;
5 – фланцы;

Дугогасительная камера6 – резиновые манжеты;7 – передняя головка ДК;8 – неподвижный силовой

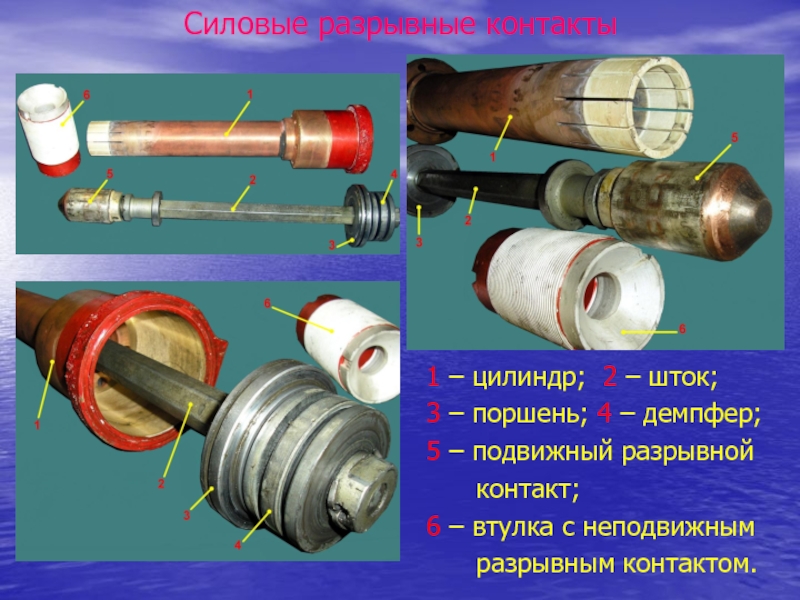

Слайд 4Силовые разрывные контакты
1 – цилиндр; 2 – шток;
3 – поршень;

4 – демпфер;
5 – подвижный разрывной
контакт;
6

– втулка с неподвижным
разрывным контактом.
Силовые разрывные контакты1 – цилиндр; 2 – шток;3 – поршень; 4 – демпфер;5 – подвижный разрывной

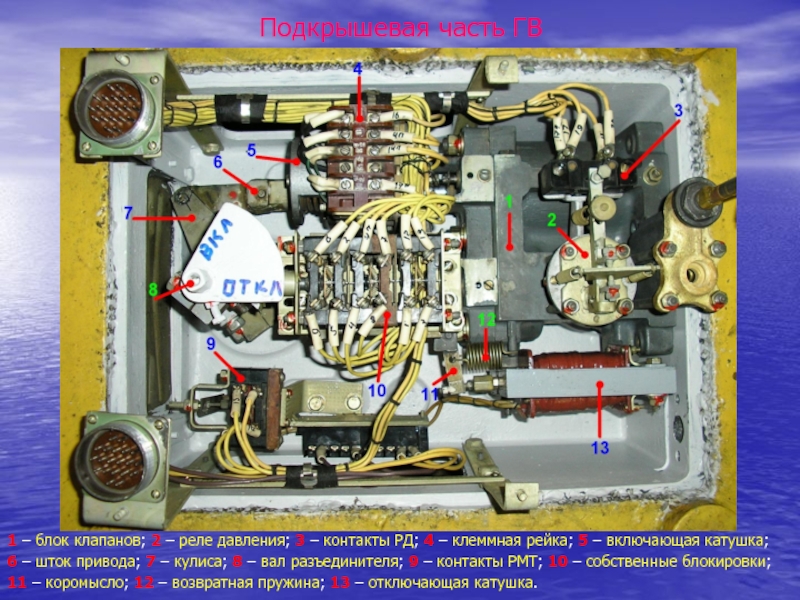

Слайд 5Подкрышевая часть ГВ
1 – блок клапанов; 2 – реле давления;

3 – контакты РД; 4 – клеммная рейка; 5 –

включающая катушка;
6 – шток привода; 7 – кулиса; 8 – вал разъединителя; 9 – контакты РМТ; 10 – собственные блокировки;
11 – коромысло; 12 – возвратная пружина; 13 – отключающая катушка.
Подкрышевая часть ГВ1 – блок клапанов; 2 – реле давления; 3 – контакты РД; 4 – клеммная
