Выбор систем диагностики состояния масляного трансформатора

масляного трансформатора. Выяснить их недостатки.
2. Разработать метод постоянного мониторинга основных

параметров.
3. Выстроить порядок проведения диагностик состояния масляных трансформаторов.
4. Провести экономический расчет основных диагностик.

Введение

трансформаторов являются :
изменение температуры масла
изменение давление масла внутри бака
изменение магнитного

поля рассеивания внутри бака при ненормальных режимах работы и коротких замыканиях

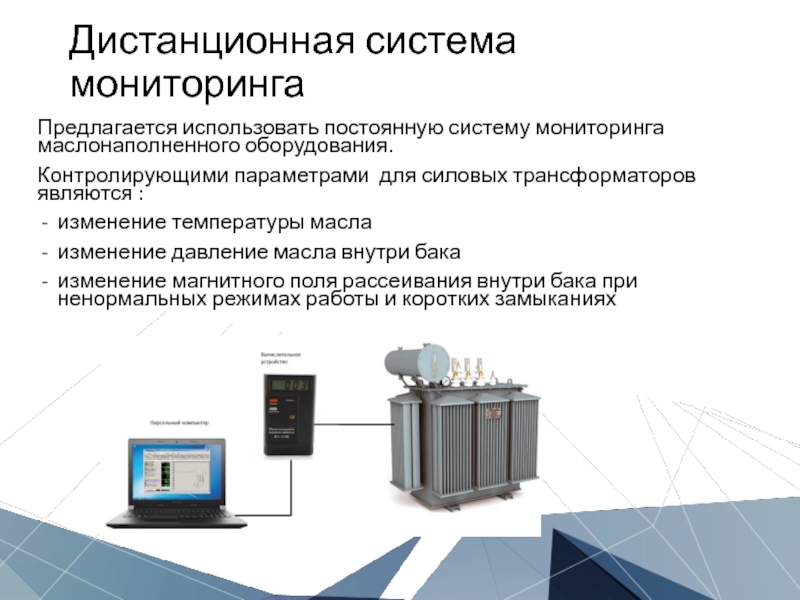

Дистанционная система мониторинга

в реальном времени используя индикатор давления масла встроенный в бак

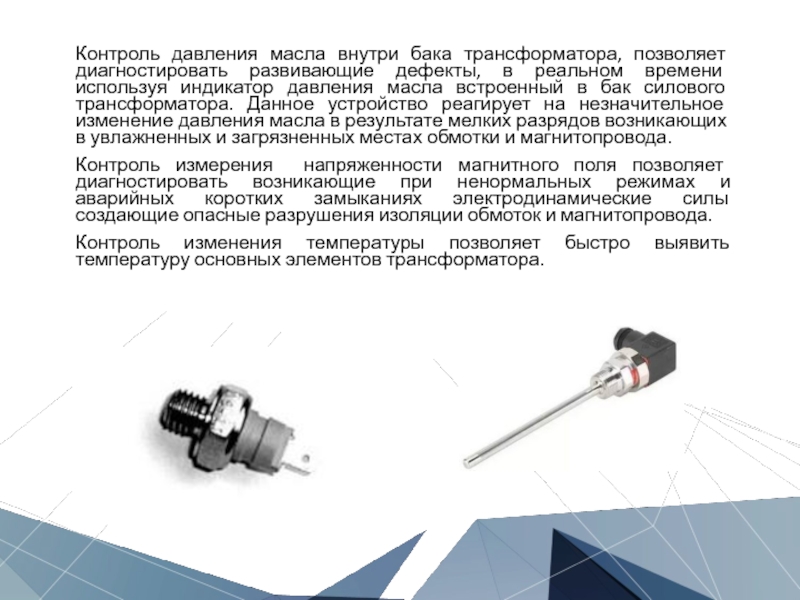

силового трансформатора. Данное устройство реагирует на незначительное изменение давления масла в результате мелких разрядов возникающих в увлажненных и загрязненных местах обмотки и магнитопровода.
Контроль измерения напряженности магнитного поля позволяет диагностировать возникающие при ненормальных режимах и аварийных коротких замыканиях электродинамические силы создающие опасные разрушения изоляции обмоток и магнитопровода.
Контроль изменения температуры позволяет быстро выявить температуру основных элементов трансформатора.

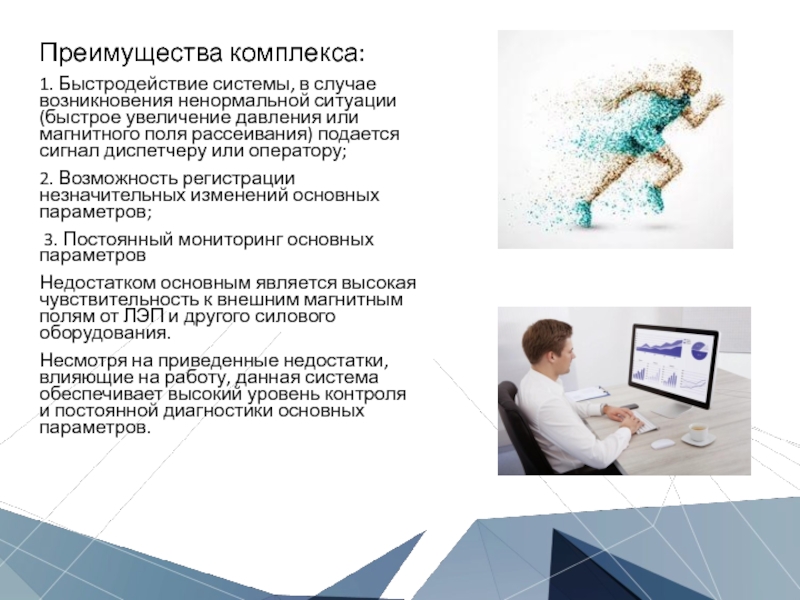

увеличение давления или магнитного поля рассеивания) подается сигнал диспетчеру или

оператору;
2. Возможность регистрации незначительных изменений основных параметров;
3. Постоянный мониторинг основных параметров
Недостатком основным является высокая чувствительность к внешним магнитным полям от ЛЭП и другого силового оборудования.
Несмотря на приведенные недостатки, влияющие на работу, данная система обеспечивает высокий уровень контроля и постоянной диагностики основных параметров.

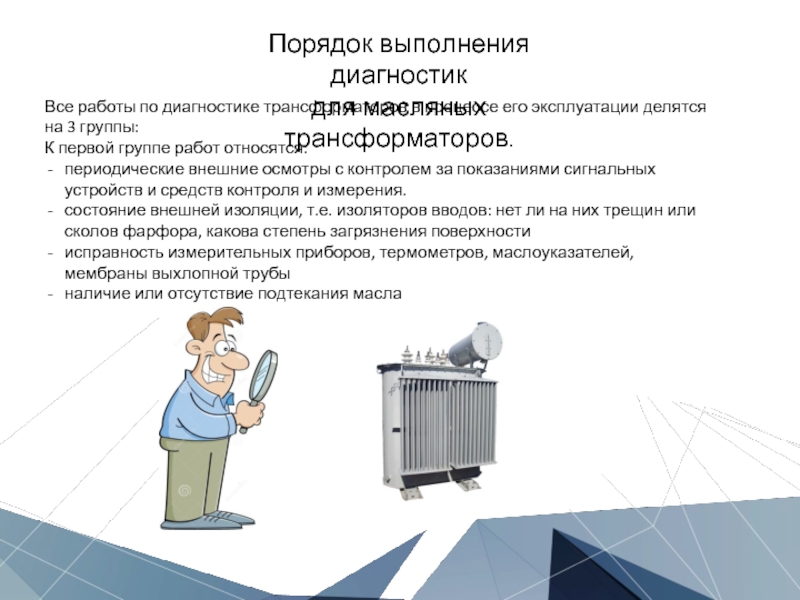

на 3 группы:
К первой группе работ относятся:
периодические внешние осмотры с

контролем за показаниями сигнальных устройств и средств контроля и измерения.
состояние внешней изоляции, т.е. изоляторов вводов: нет ли на них трещин или сколов фарфора, какова степень загрязнения поверхности
исправность измерительных приборов, термометров, маслоуказателей, мембраны выхлопной трубы
наличие или отсутствие подтекания масла

Порядок выполнения диагностик
для масляных трансформаторов.

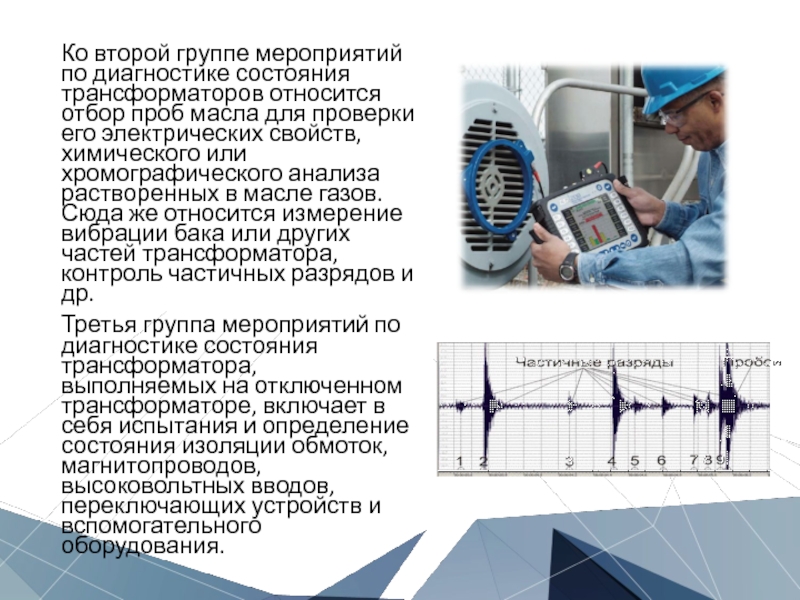

проб масла для проверки его электрических свойств, химического или хромографического

анализа растворенных в масле газов. Сюда же относится измерение вибрации бака или других частей трансформатора, контроль частичных разрядов и др.
Третья группа мероприятий по диагностике состояния трансформатора, выполняемых на отключенном трансформаторе, включает в себя испытания и определение состояния изоляции обмоток, магнитопроводов, высоковольтных вводов, переключающих устройств и вспомогательного оборудования.

осмотр сигнальных устройств контроля.
2.Хромографический анализ проб масла.

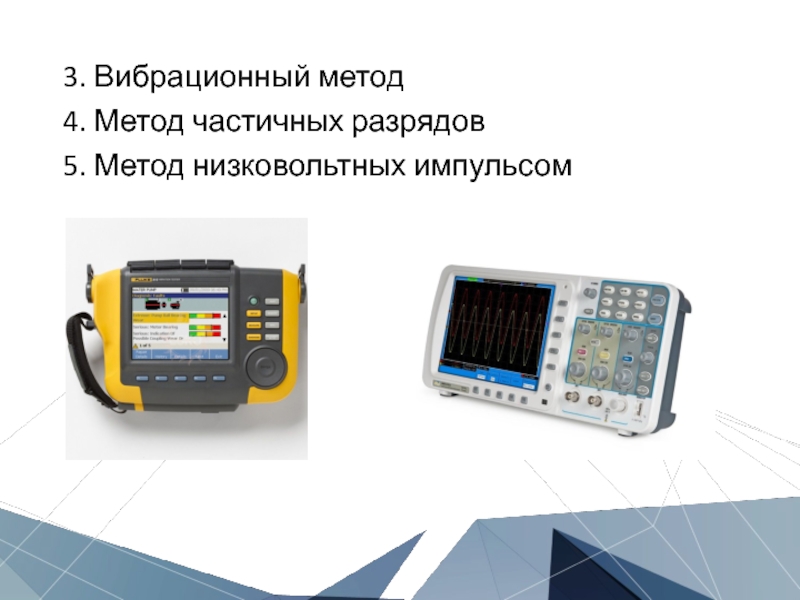

3.Вибрационный метод.
4.Метод частичных разрядов,
5.Метод

низковольтных импульсов.

16000 кВА на напряжение 110кВ. Цена на покупку нового трансформатора

составляет около 12 миллионов рублей.

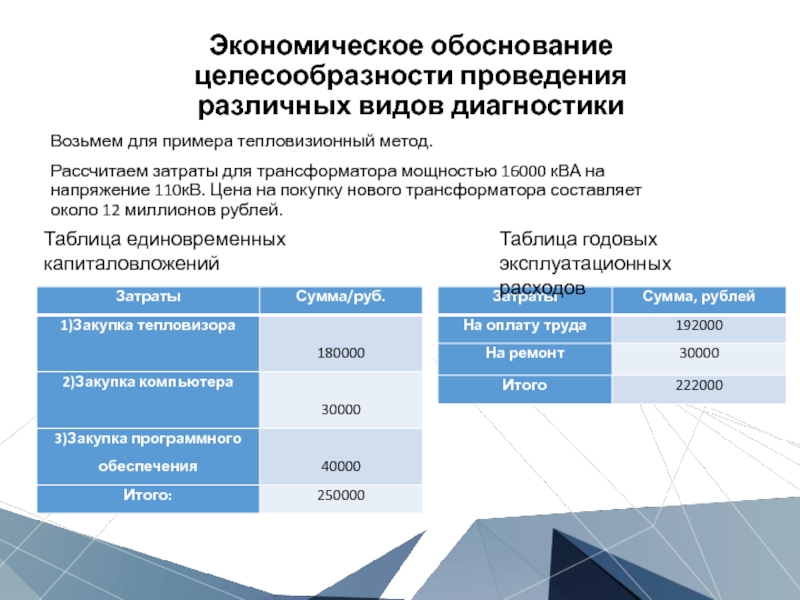

Экономическое обоснование целесообразности проведения различных видов диагностики

Таблица единовременных капиталовложений

Таблица годовых
эксплуатационных расходов

рублей в год

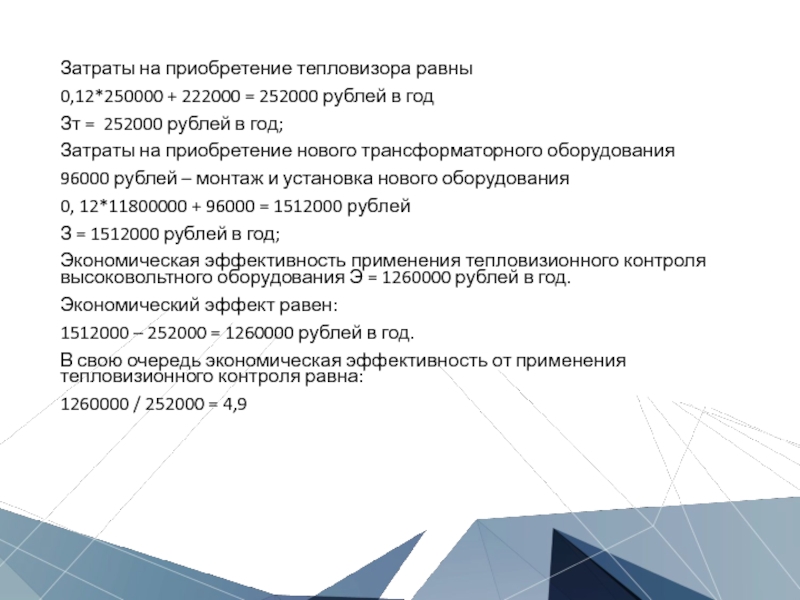

Зт = 252000 рублей в год;
Затраты на приобретение

нового трансформаторного оборудования
96000 рублей – монтаж и установка нового оборудования
0, 12*11800000 + 96000 = 1512000 рублей
З = 1512000 рублей в год;
Экономическая эффективность применения тепловизионного контроля высоковольтного оборудования Э = 1260000 рублей в год.
Экономический эффект равен:
1512000 – 252000 = 1260000 рублей в год.
В свою очередь экономическая эффективность от применения тепловизионного контроля равна:
1260000 / 252000 = 4,9

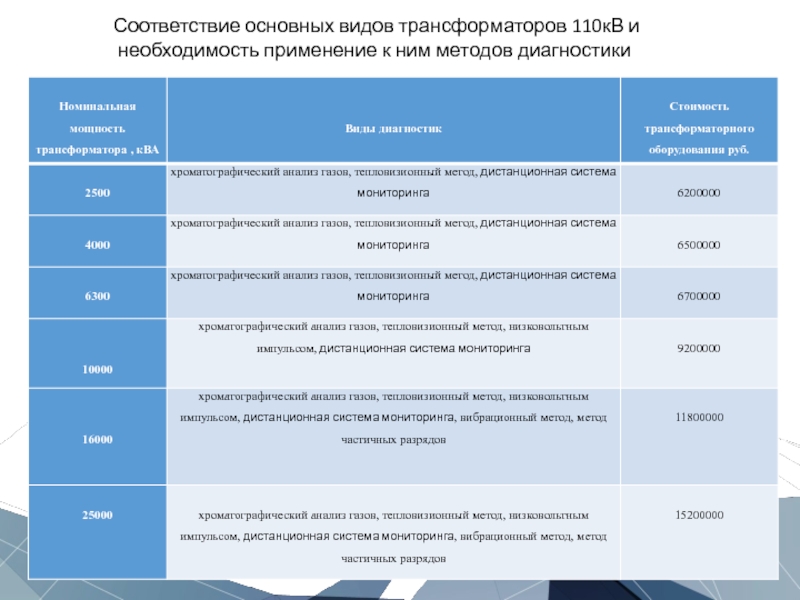

методов диагностики

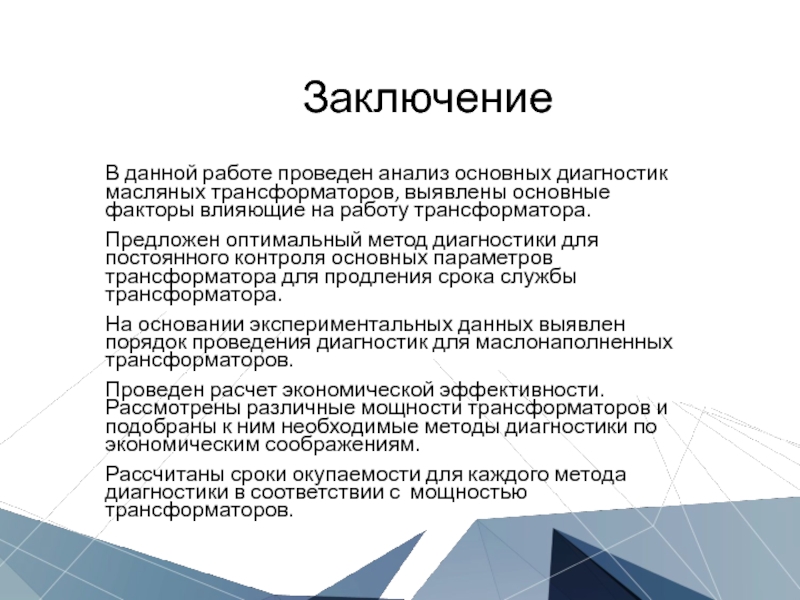

основные факторы влияющие на работу трансформатора.
Предложен оптимальный метод диагностики

для постоянного контроля основных параметров трансформатора для продления срока службы трансформатора.
На основании экспериментальных данных выявлен порядок проведения диагностик для маслонаполненных трансформаторов.
Проведен расчет экономической эффективности. Рассмотрены различные мощности трансформаторов и подобраны к ним необходимые методы диагностики по экономическим соображениям.

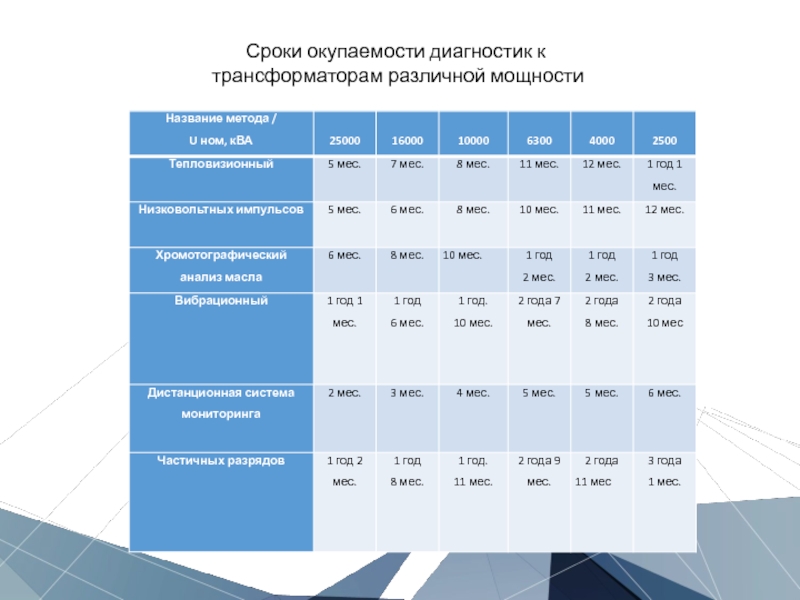

Рассчитаны сроки окупаемости для каждого метода диагностики в соответствии с мощностью трансформаторов.

Заключение
