Слайд 1Химические источники тока
из овощей и фруктов
Научный руководители:

Мостович Е. А.

научный сотрудник НИОХ СО РАН, преподаватель кафедры органической химии НГУ.

Дубцова

Ю. Ю. преподаватель высшей квалификационной
категории, кандидат биологических наук.

Исследовательскую работу выполнили:

Коскин Игорь

Прохорова Дарья

Третьяков Борис

Химические источники токаиз овощей и фруктовНаучный руководители: Мостович Е. А. научный сотрудник НИОХ СО РАН, преподаватель кафедры

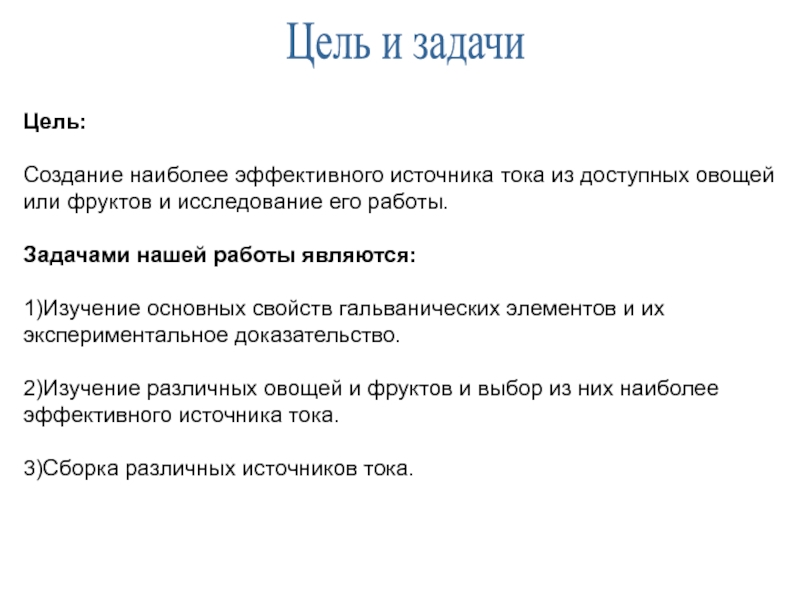

Слайд 2Цель:

Создание наиболее эффективного источника тока из доступных овощей
или фруктов

и исследование его работы.

Задачами нашей работы являются:

1)Изучение основных свойств гальванических

элементов и их
экспериментальное доказательство.

2)Изучение различных овощей и фруктов и выбор из них наиболее
эффективного источника тока.

3)Сборка различных источников тока.

Цель и задачи

Цель:Создание наиболее эффективного источника тока из доступных овощей или фруктов и исследование его работы.Задачами нашей работы являются:1)Изучение

Слайд 3Химические источники тока
Реакции необратимы,
значит перезарядка
невозможна
Используются обратимые
реакции, перезарядка
возможна
Реагенты

электрохими-
ческой реакции подают-
ся извне а продукты
удаляются. Функциони-
рует непрерывно.
Это источник

тока, в котором энергия протекающих в нём химических
реакций непосредственно превращается в электрическую энергию.

Гальванический
элемент

Аккумулятор

Топливный элемент

Химические источники токаРеакции необратимы,значит перезарядка невозможнаИспользуются обратимые реакции, перезарядка возможнаРеагенты электрохими-ческой реакции подают-ся извне а продукты удаляются.

Слайд 4Принцип работы гальванического элемента
Zn
Cu
H2SO4
SO42-
SO42-
H+
H+
H+
H+
_
+
e-
e-
e-
Рассмотрим систему, состоящую из цинкового и медного

электрода,
погруженных в серную кислоту
Являясь сильным электролитом, серная кислота полностью диссоциирует

на
сульфат-ионы и протоны

Сульфат-ионы перемещаются к цинку, а протоны к меди. Таким образом у
цинка накапливается отрицательный заряд, а у меди положительный

Таким образом, мы получили разницу потенциалов на электродах,
необходимую для тока. Значит нам осталось только соединить электроды
проводом.

Принцип работы гальванического элементаZnCuH2SO4SO42-SO42-H+H+H+H+_+e-e-e-Рассмотрим систему, состоящую из цинкового и медного электрода,погруженных в серную кислотуЯвляясь сильным электролитом, серная

Слайд 5гальванического элемента
1)Электрохимическое напряжение металлов (стандартный потенциал)

2)Концентрация электролита

3)Температура

4)Время работы гальванического элемента
Факторы

влияющие на напряжение

гальванического элемента1)Электрохимическое напряжение металлов (стандартный потенциал)2)Концентрация электролита3)Температура4)Время работы гальванического элементаФакторы влияющие на напряжение

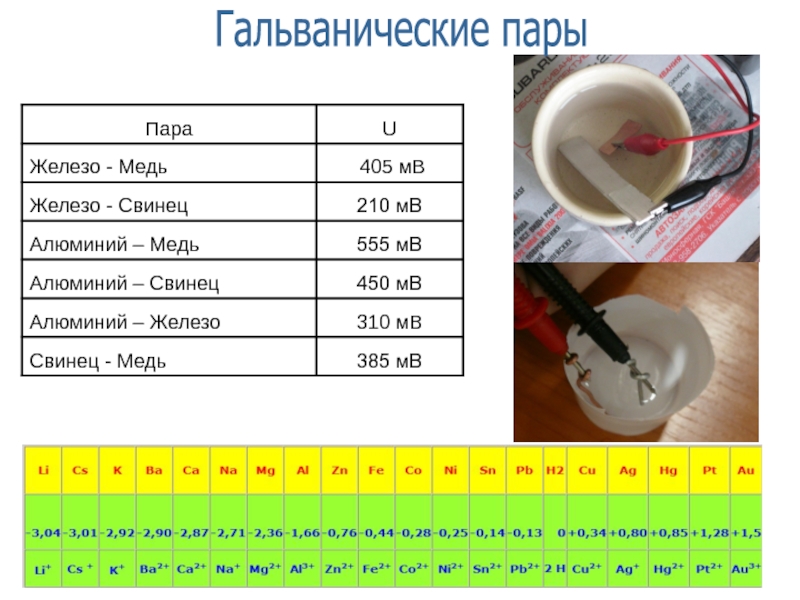

Слайд 6Гальванические пары
Эл ряд

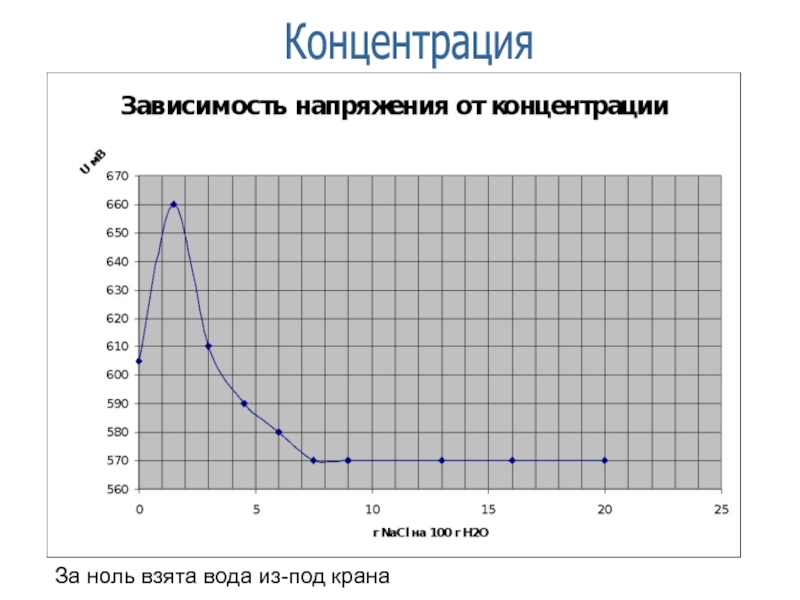

Слайд 7Концентрация
За ноль взята вода из-под крана

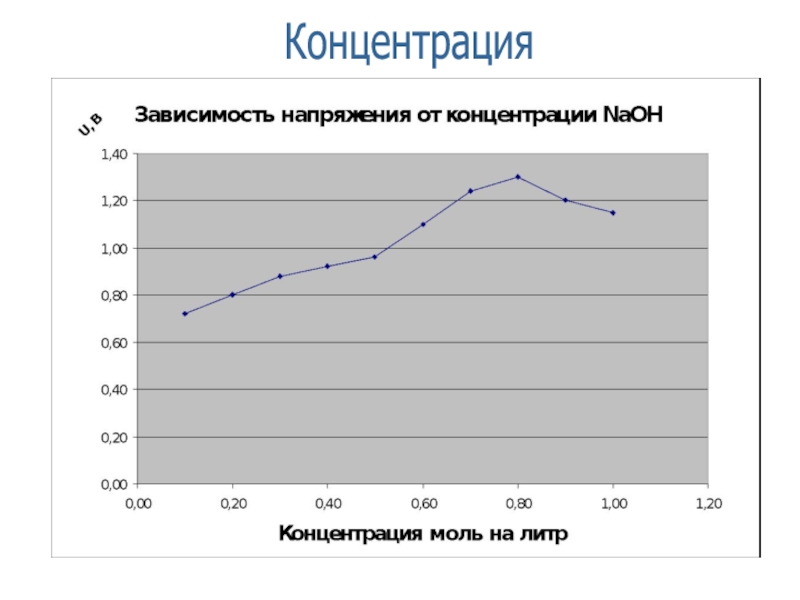

Слайд 8Концентрация

Слайд 9Концентрация
Zn
Cu
В начальный момент времени, в воде присутствуют только гидроксид
ионы и

протоны от самодиссоциации воды, но их концентрация
очень мала
H+
H+
OH--
OH--
Когда мы

растворяем в воде соль или кислоту, то концентрация ионов
растет, из-за чего электрохимическая реакция идет активнее

NaCl

Na+

Cl-

NaCl

Na+

Cl-

Na+

Cl-

Na+

Cl-

Но когда мы добавим еще соли, то концентрация ионов вырастет, а
расстояние между ними уменьшится, и заряды начнут компенсировать
друг друга

КонцентрацияZnCuВ начальный момент времени, в воде присутствуют только гидроксидионы и протоны от самодиссоциации воды, но их концентрация

Слайд 10Температура

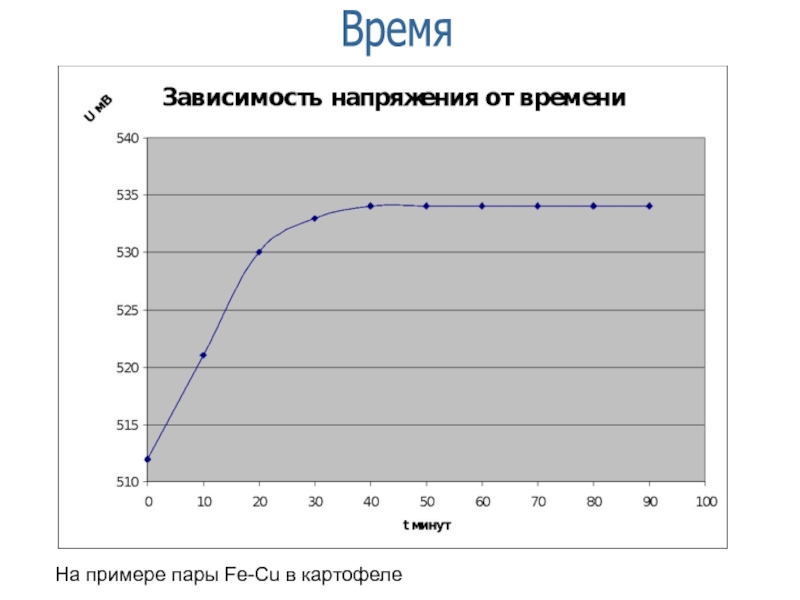

Слайд 11Время
На примере пары Fe-Cu в картофеле

Слайд 12Уравнения Нернста является основным уравнением для системы
гальванического элемента.

Уравнение Нернста
R —

универсальная газовая постоянная

T — абсолютная температура

F — число Фарадея

n — число молей электронов,

участвующих в процессе

aoxи ared — активности соответственно окисленной и восстановленной
форм вещества, участвующего в полуреакции.

Уравнения Нернста является основным уравнением для системы гальванического элемента.Уравнение НернстаR — универсальная газовая постояннаяT — абсолютная температураF — число Фарадеяn —

Слайд 13Описание возможных схем
Одной из возможных схем сборки является
так называемый вольтов

столб. В нем
гальванические элементы соединены
последовательно, а значит напряжение
будет

расти. Вольтов столб был назван в
честь своего изобретателя – А. Вольта.

Описание возможных схемОдной из возможных схем сборки являетсятак называемый вольтов столб. В нем гальванические элементы соединеныпоследовательно, а

Слайд 14Измерение напряжения во фруктах
Измерения с парой Fe-Cu

Слайд 15Измерение напряжения во фруктах

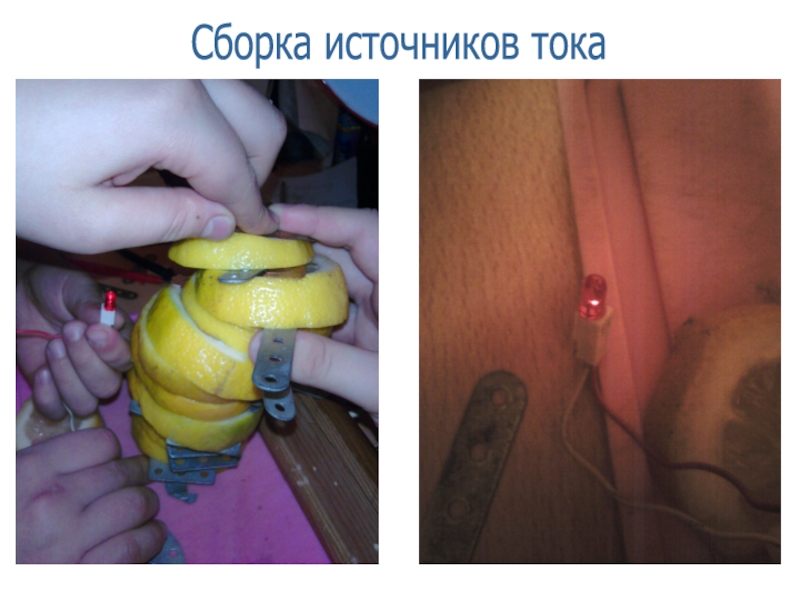

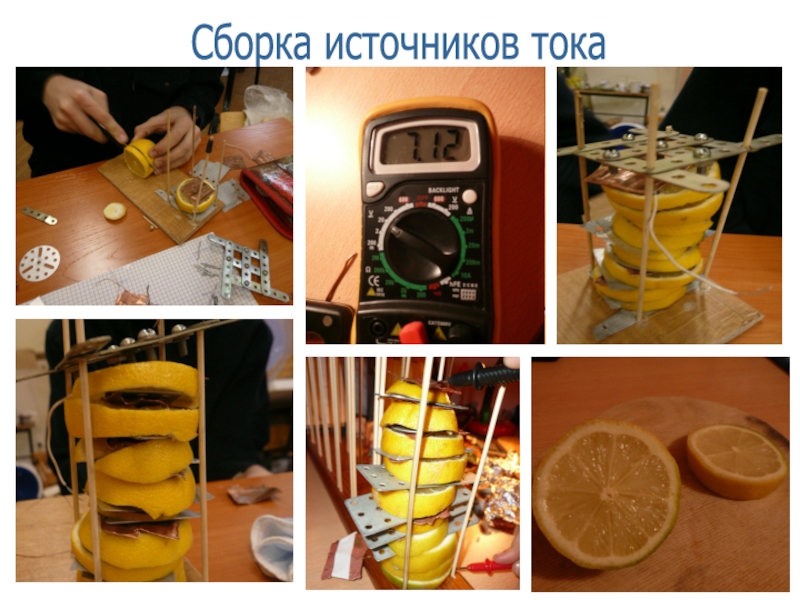

Слайд 16Сборка источников тока

Слайд 17Сборка источников тока

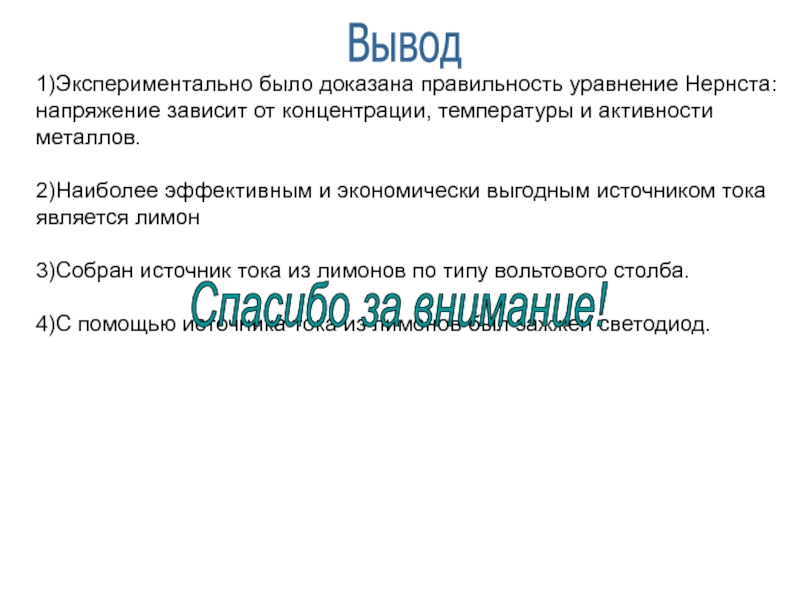

Слайд 18Вывод
1)Экспериментально было доказана правильность уравнение Нернста:
напряжение зависит от концентрации, температуры

и активности
металлов.

2)Наиболее эффективным и экономически выгодным источником тока
является лимон

3)Собран

источник тока из лимонов по типу вольтового столба.

4)С помощью источника тока из лимонов был зажжен светодиод.

Спасибо за внимание!
