Инерционное удержание плазмы. Лазерный термоядерный синтез. Пузырьковый термоядерный синтез. Мюонный катализ.
Содержание
- 1. Инерционное удержание плазмы. Лазерный термоядерный синтез. Пузырьковый термоядерный синтез. Мюонный катализ.
- 2. Основные направления работ по УТСВ настоящее время
- 3. Инерционное удержание плазмыСхема лазерного УТС: одновременное облучение
- 4. Установка «Искра-5»(Россия, ВНИИЭФ)имеет 12 лазерныхканалов с общейэнергией
- 5. ПУЗЫРЬКОВЫЙ ТЕРМОЯДЕРНЫЙ СИНТЕЗИнициирование сферической ударной волны на
- 6. ОСОБЕННОСТИ СОНОЛЮМИНЕСЦЕНЦИИ Равновесный радиус пузырька
- 7. Multibubble & Single Bublle SONOLUMINESCENCEMBSLSBSL
- 8. Вакуумный насосИмпульсныйНейтронныйгенератор (ИНГ)Колба с жидкостьюПьезоэлектричское кольцоMaster WaveForm GeneratorSlave WaveForm GeneratorМикрофоны (2)LinearAmpСХЕМА ЭКСПЕРИМНТАЛЬНОЙ УСТНОВКИД-ацетонC3D6O
- 9. a,μm500t, μsTg=Tg(t, r)pg=pg(t)Tg=Tg(t, r)pg=pg(t, r)M ~ 1,
- 10. Мюонный катализМюон (мю-мезон) имеет массу покоя, примерно
- 11. Если реакция синтеза произойдет до распада мю-она,
- 12. Скачать презентанцию
Основные направления работ по УТСВ настоящее время считаются возможными 3 пути решения проблемы УТС:1.Магнитное удержание плазмы (магнитные ловушки, токамаки, стеллараторы).2.Инерционное удержание плазмы (лазерный УТС, пузырьковый УТС).3.Мюонный катализ
Слайды и текст этой презентации
Слайд 1Физика атома, атомного ядра и элементарных частиц
48.(1). Инерционное удержание плазмы.
Лазерный термоядерный синтез. Пузырьковый термоядерный синтез. Мюонный катализ.
Слайд 2Основные направления работ по УТС
В настоящее время считаются возможными 3
пути решения проблемы УТС:
1.Магнитное удержание плазмы (магнитные ловушки, токамаки, стеллараторы).
2.Инерционное
удержание плазмы(лазерный УТС, пузырьковый УТС).
3.Мюонный катализ
Слайд 3Инерционное удержание плазмы
Схема лазерного УТС: одновременное облучение со всех сторон
мишени из замороженной d-t смеси мощными лазерными импульсами.
Второй возможный путь
достижения УТС заключа-ется в быстром нагревании малых объемов кон-
денсированного вещества. Согласно критерию Ло-
усона, при плотности 5·1022см-3 (плотность заморо-
женной d-t смеси) достаточно удерживать плазму в
течение времени 2·10-9сек, что сравнимо с дли-
тельностью импульсов современных лазеров.
Слайд 4Установка «Искра-5»
(Россия, ВНИИЭФ)
имеет 12 лазерных
каналов с общей
энергией излучения
30 кДж. Мишень:
d-t
смесь в виде льда
при температуре 14К
в многослойной обо-
лочке: внутренние
слои предохраняют
от
перегрева, внеш-ние при испарении
создают реактивный
импульс, сжимающий
мишень.
Слайд 5ПУЗЫРЬКОВЫЙ ТЕРМОЯДЕРНЫЙ СИНТЕЗ
Инициирование сферической ударной волны на сходящейся межфазной границе
Фокусировка
сферической волны в центре пузырька
Сферическая волна после отражения от центра
пузырька

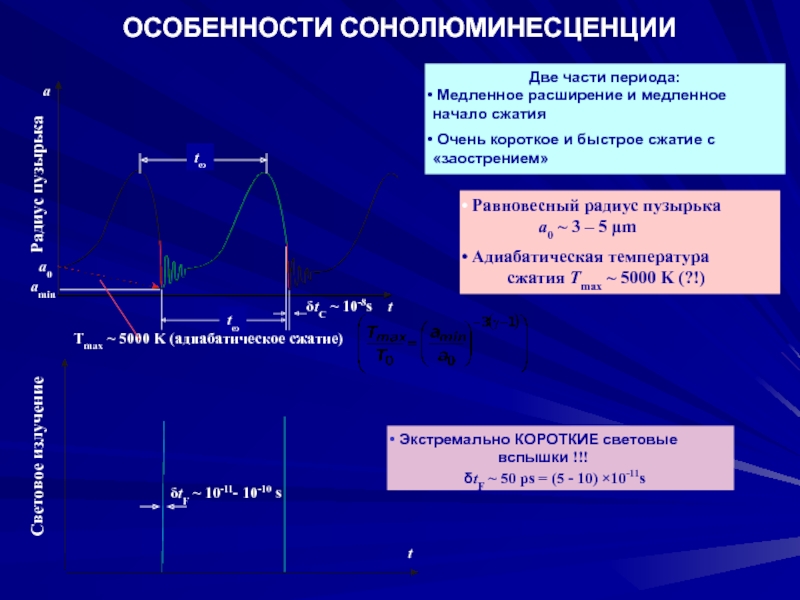

Слайд 6ОСОБЕННОСТИ СОНОЛЮМИНЕСЦЕНЦИИ
Равновесный радиус пузырька
a0 ~ 3 – 5 μm
Адиабатическая
температурасжатия Tmax ~ 5000 K (?!)
Световое излучение
Tmax ~ 5000 K (адиабатическое сжатие)
δtF ~ 10-11- 10-10 s
t
Радиус пузырька
a
t
tω
a0
amin
tω
δtC ~ 10-8s
Экстремально КОРОТКИЕ световые
вспышки !!!
δtF ~ 50 ps = (5 - 10) ×10-11s
Две части периода:
Медленное расширение и медленное начало сжатия
Очень короткое и быстрое сжатие с «заострением»
Слайд 8
Вакуумный насос
Импульсный
Нейтронный
генератор (ИНГ)
Колба с жидкостью
Пьезоэлектричское кольцо
Master Wave
Form Generator
Slave Wave
Form Generator
Микрофоны
(2)
Linear
Amp
СХЕМА ЭКСПЕРИМНТАЛЬНОЙ УСТНОВКИ
Д-ацетон
C3D6O
Слайд 9
a,μm
500
t, μs
Tg=Tg(t, r)
pg=pg(t)
Tg=Tg(t, r)
pg=pg(t, r)
M ~ 1, M >> 1(газовая
динамика)
30
Однопузырьковая сонолюминесценция
Пузырьковый термояд
РАЗЛИЧНЫЕ СТАДИИ РАСШИРЕНИЯ И СЖАТИЯ ПУЗЫРЬКА
Режим с
малым числом Маха (M << 1) ⇒ ур-е Рэлея-Плессета + ур-е теплопроводностиРежим с умеренным и большим числом Маха (M ~ 1, M >> 1) ⇒ Газодинамический код
100
300
400
200
Слайд 10Мюонный катализ
Мюон (мю-мезон) имеет массу покоя, примерно в
200 раз больше,
чем масса электрона, и время
жизни 2.2 миллисекунды. По остальным свойст-
вам
он аналогичен электрону и может заменитьего в атомной оболочке, образовав мезоатом. Ра-
диус орбиты мюона примерно в 200 раз меньше
радиуса орбиты электрона, т.е. мезоатом пример-
но в 200 раз меньше, чем обычный атом. Т.к. ме-
зоатом электрически нейтрален, он может при-
близиться к ядру обычного атома на расстояние,
при котором произойдет реакция синтеза, и для
этого нет необходимости нагревать газ до высо-
ких температур.
Слайд 11Если реакция синтеза произойдет до распада мю-она, то этот мюон
может успеть инициировать 2-ю, 3-ю и т.д. реакции, играя роль
катализатора.Проблема в короткой жизни мюона. Т.к. масса мюона примерно 106 Мэв, а в каждой реакции синтеза выделяется примерно 17 Мэв энергии, то для компенсации энергетических затрат на образование мюона за время своей жизни 2.2мс мюон должен инициировать в среднем не менее 7 таких реакций (а с учетом неизбежных потерь энергии - более 10).
Предварительные эксперименты говорят, что тео-ретически это возможно. Проблема мюонного катализа находится на стадии научного обсуж-дения.
