Интерфейс открытых систем
Содержание
- 1. Интерфейс открытых систем
- 2. Действовать по правиламЕсли двум ПК необходимо взаимодействовать
- 3. Слайд 3
- 4. И по порядкуДанные правила определяют, как подключенные
- 5. Взаимодействие двух узлов
- 6. Протокол и интерфейсПравила, определяющие последовательность и формат
- 7. Протоколы Протоколы и интерфейс выражают родственные понятия,
- 8. ИОСДанные решения принимаются на разных уровнях эталонной
- 9. Открытая системаЭто любая система (компьютер, вычислительная сеть,
- 10. обозначенияВ стандарте для обозначения единиц данных используют
- 11. Сообщения Заголовок содержит служебную информацию, которую необходимо

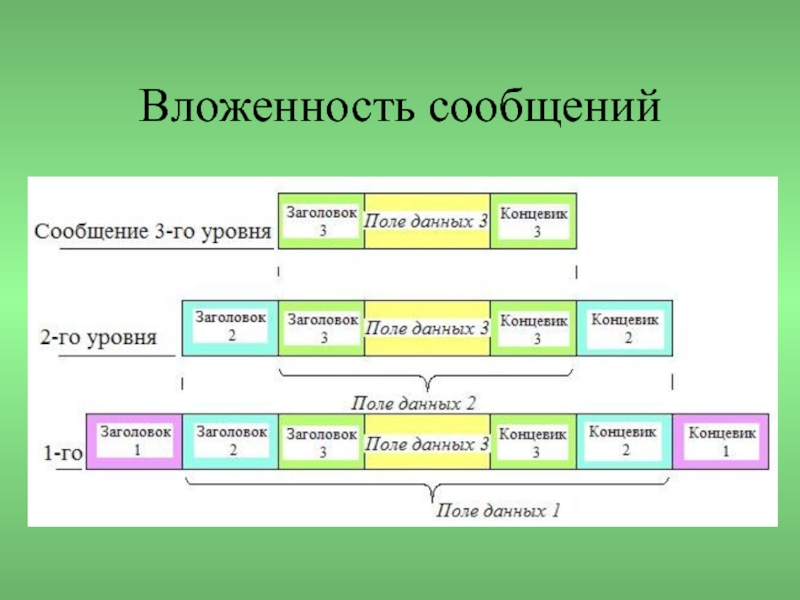

- 12. Вложенность сообщений
- 13. Куда-кудаУстройства на пути следования пакета анализируют его
- 14. Модель ИОСМодель взаимодействия открытых систем предназначена для
- 15. Слайд 15
- 16. Управляемые объектыМодель управления ИОС не делает различий
- 17. Эталонная модель
- 18. Физический уровеньИмеет дело с передачей битов по
- 19. На физическом уровнеОписываются параметры электрических сигналов: крутизна
- 20. На канальном уровнеПроверяется доступность среды передачиРеализуются механизмы
- 21. В сетяхВ локальных сетях протоколы канального уровня
- 22. Сетевой уровеньСлужит для образования единой транспортной системы,
- 23. Транзитные передачиСети соединяются между собой маршрутизаторами для
- 24. Какой путь лучше?Проблема выбора наилучшего пути называется
- 25. Два вида протоколовСообщение сетевого уровня принято называть
- 26. Эталонная модельНижние три уровня (1-3) являются сетезависимыми
- 27. Эталонная модель ИОС
- 28. Транспортный уровеньОбеспечивает приложениям или верхним уровням –
- 29. Верхние уровни Как правило, все протоколы, начиная
- 30. Эталонная модель
- 31. Сеансовый уровеньОбеспечивает управление диалогом: фиксирует, какая из
- 32. Представительский уровеньИмеет дело с формой представления передаваемой
- 33. Прикладной уровеньЭто просто набор разных протоколов, с
- 34. Стандартизация сетейОтдельными фирмами (например, фирмами Novell, San)Специальными
- 35. Стандартизация Важнейшим направлением стандартизации области вычислительных сетей

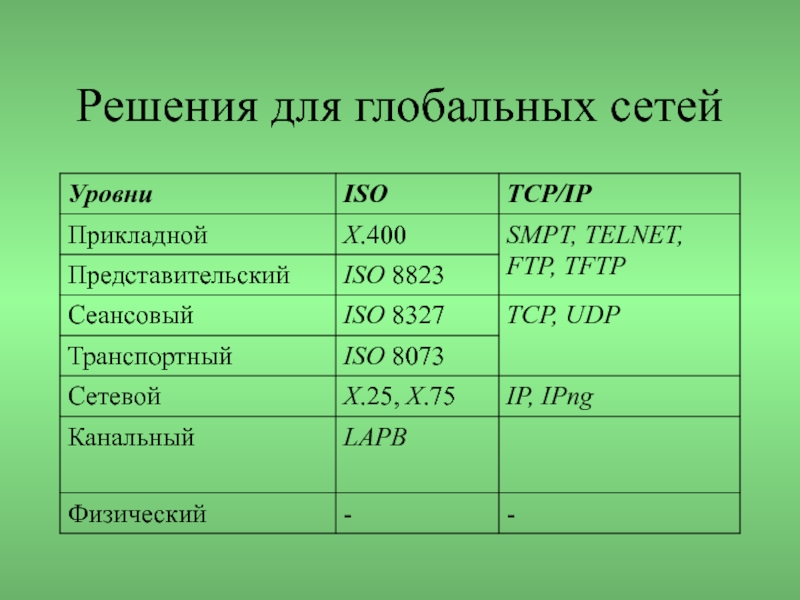

- 36. Решения для глобальных сетей
- 37. Обозначения X.400 – международный стандарт прикладного уровняSMTP
- 38. Сети X.25Одним из самых распространенных сетей с
- 39. Слайд 39
- 40. Скачать презентанцию
Действовать по правиламЕсли двум ПК необходимо взаимодействовать друг с другом, то для этого должны использовать один и тот же набор правилЭти правила реализуются программным обеспечением, находящимся в оперативной памяти обоих ПК
Слайды и текст этой презентации

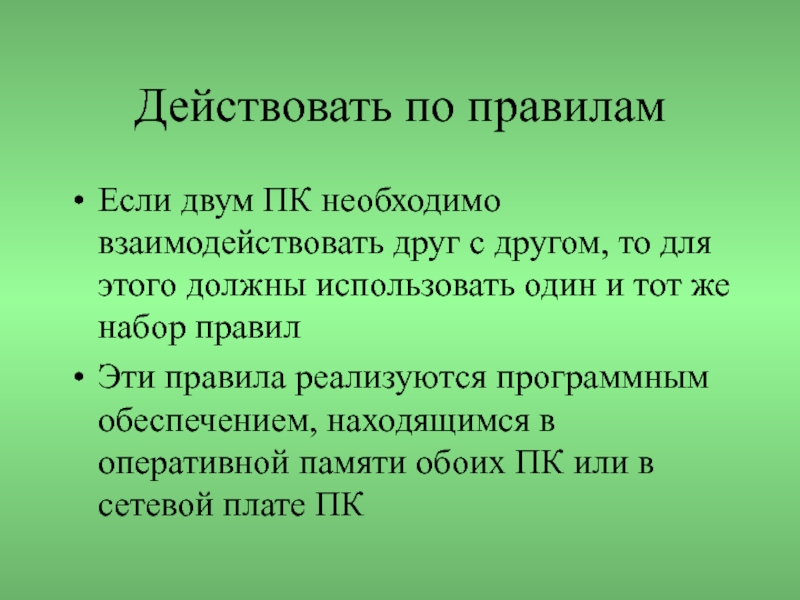

Слайд 2Действовать по правилам
Если двум ПК необходимо взаимодействовать друг с другом,
Эти правила реализуются программным обеспечением, находящимся в оперативной памяти обоих ПК или в сетевой плате ПК

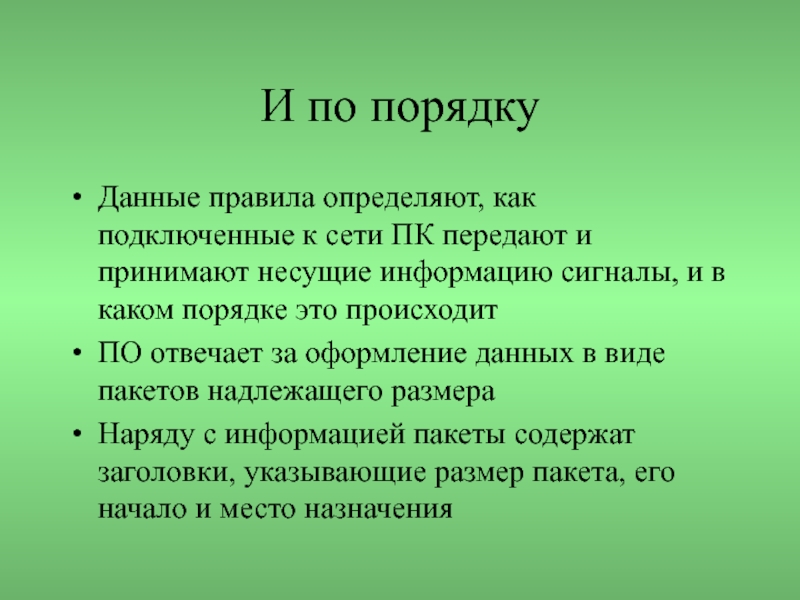

Слайд 4И по порядку
Данные правила определяют, как подключенные к сети ПК
передают и принимают несущие информацию сигналы, и в каком порядке
это происходитПО отвечает за оформление данных в виде пакетов надлежащего размера
Наряду с информацией пакеты содержат заголовки, указывающие размер пакета, его начало и место назначения
Слайд 6Протокол и интерфейс
Правила, определяющие последовательность и формат сообщений, которыми обмениваются
сетевые компоненты, лежащие на одном уровне, но в разных узлах,
называются протоколомМодули одного узла также взаимодействуют друг с другом по правилам интерфейса

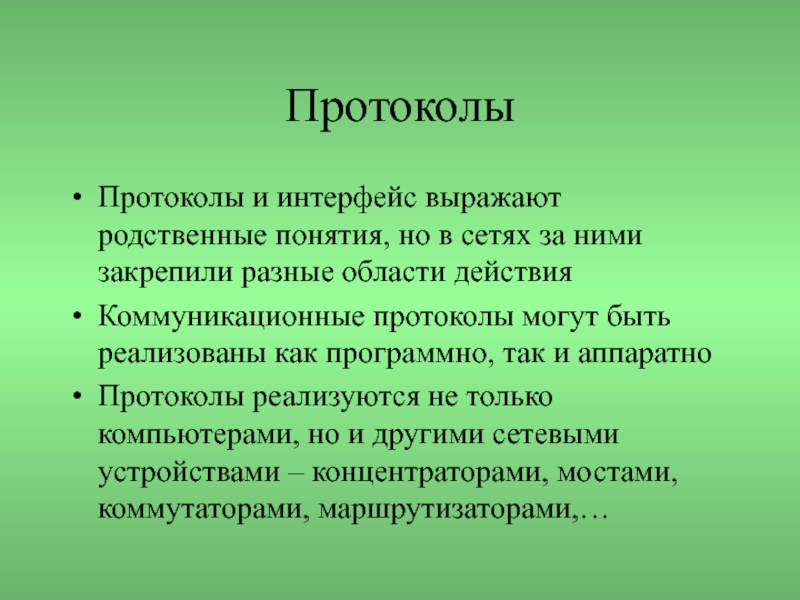

Слайд 7Протоколы
Протоколы и интерфейс выражают родственные понятия, но в сетях
за ними закрепили разные области действия
Коммуникационные протоколы могут быть реализованы
как программно, так и аппаратноПротоколы реализуются не только компьютерами, но и другими сетевыми устройствами – концентраторами, мостами, коммутаторами, маршрутизаторами,…

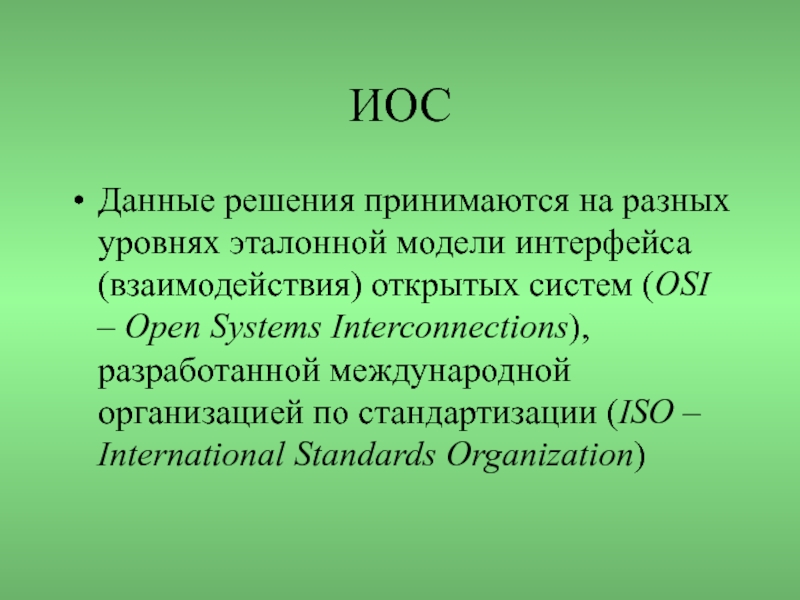

Слайд 8ИОС
Данные решения принимаются на разных уровнях эталонной модели интерфейса (взаимодействия)
открытых систем (OSI – Open Systems Interconnections), разработанной международной организацией
по стандартизации (ISO – International Standards Organization)

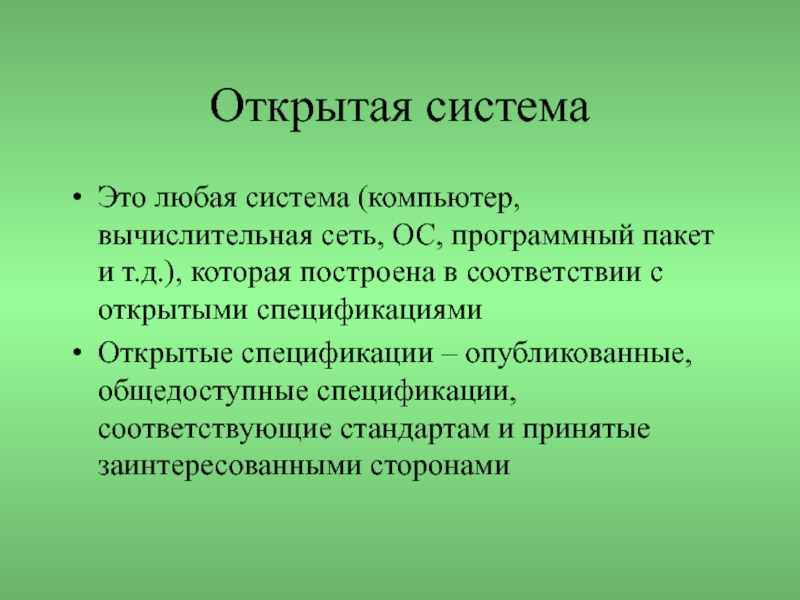

Слайд 9Открытая система
Это любая система (компьютер, вычислительная сеть, ОС, программный пакет
и т.д.), которая построена в соответствии с открытыми спецификациями
Открытые спецификации
– опубликованные, общедоступные спецификации, соответствующие стандартам и принятые заинтересованными сторонами

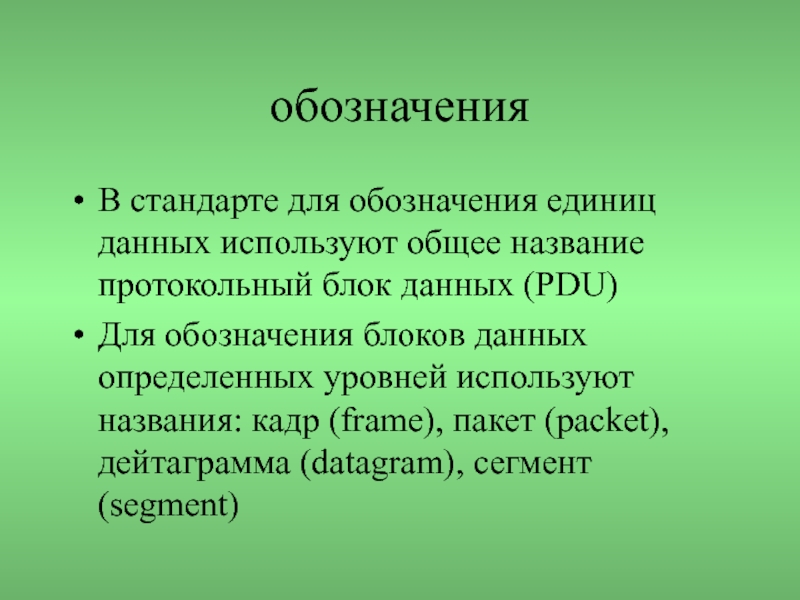

Слайд 10обозначения
В стандарте для обозначения единиц данных используют общее название протокольный
блок данных (PDU)
Для обозначения блоков данных определенных уровней используют
названия: кадр (frame), пакет (packet), дейтаграмма (datagram), сегмент (segment)

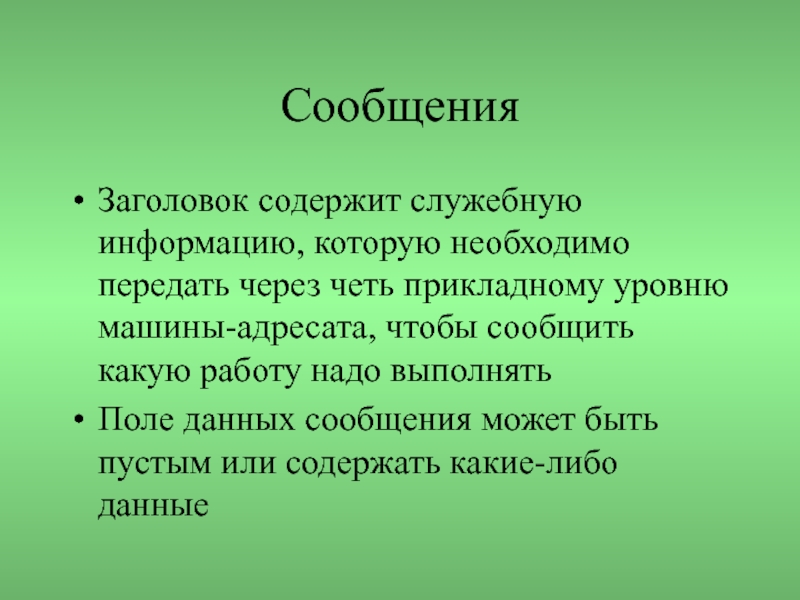

Слайд 11Сообщения
Заголовок содержит служебную информацию, которую необходимо передать через четь
прикладному уровню машины-адресата, чтобы сообщить какую работу надо выполнять
Поле данных
сообщения может быть пустым или содержать какие-либо данные
Слайд 13Куда-куда
Устройства на пути следования пакета анализируют его заголовок и определяют
куда следует направить пакет
При принятии решений о пересылке пакетов разные
устройства используют различную степень детализации. Например, концентраторы не проверяют заголовки, маршрутизаторы, наоборот, тщательно анализируют заголовок каждого пакета, точно определяя его место назначения

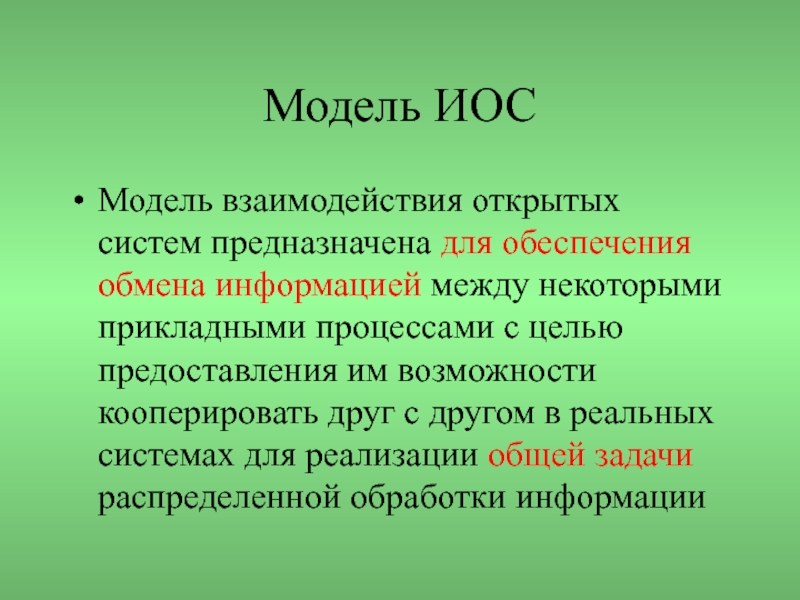

Слайд 14Модель ИОС
Модель взаимодействия открытых систем предназначена для обеспечения обмена информацией
между некоторыми прикладными процессами с целью предоставления им возможности кооперировать
друг с другом в реальных системах для реализации общей задачи распределенной обработки информации

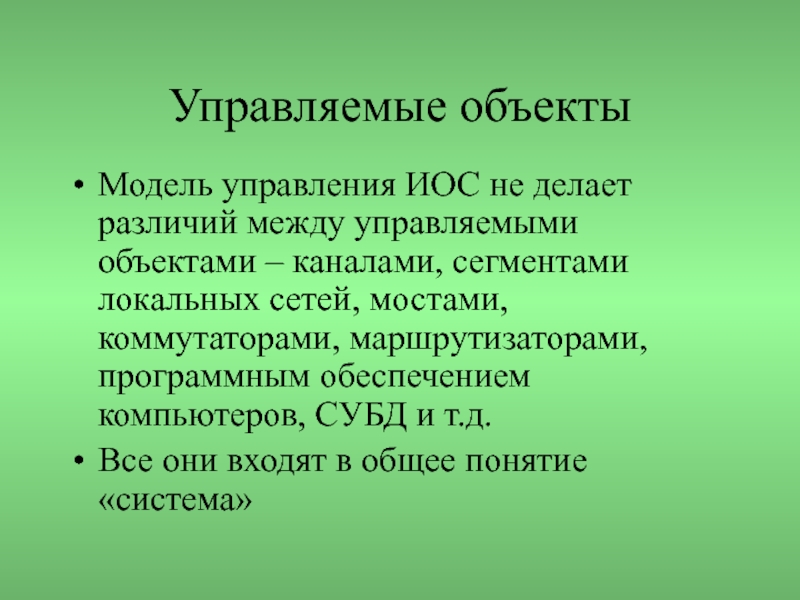

Слайд 16Управляемые объекты
Модель управления ИОС не делает различий между управляемыми объектами
– каналами, сегментами локальных сетей, мостами, коммутаторами, маршрутизаторами, программным обеспечением
компьютеров, СУБД и т.д.Все они входят в общее понятие «система»

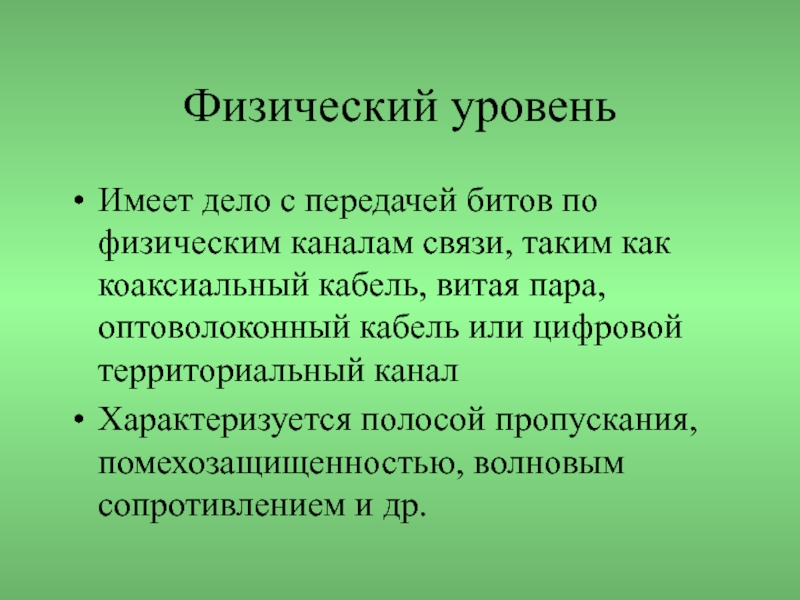

Слайд 18Физический уровень
Имеет дело с передачей битов по физическим каналам связи,
таким как коаксиальный кабель, витая пара, оптоволоконный кабель или цифровой
территориальный каналХарактеризуется полосой пропускания, помехозащищенностью, волновым сопротивлением и др.

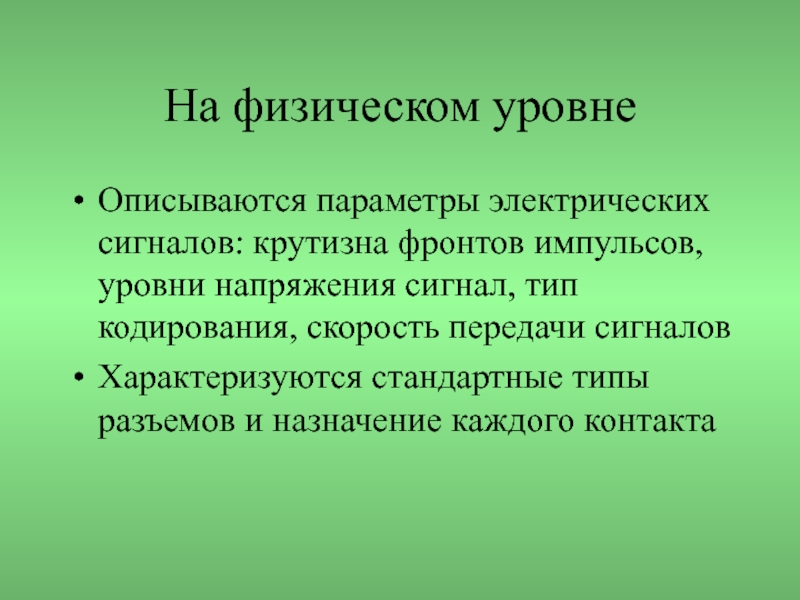

Слайд 19На физическом уровне
Описываются параметры электрических сигналов: крутизна фронтов импульсов, уровни
напряжения сигнал, тип кодирования, скорость передачи сигналов
Характеризуются стандартные типы разъемов
и назначение каждого контакта

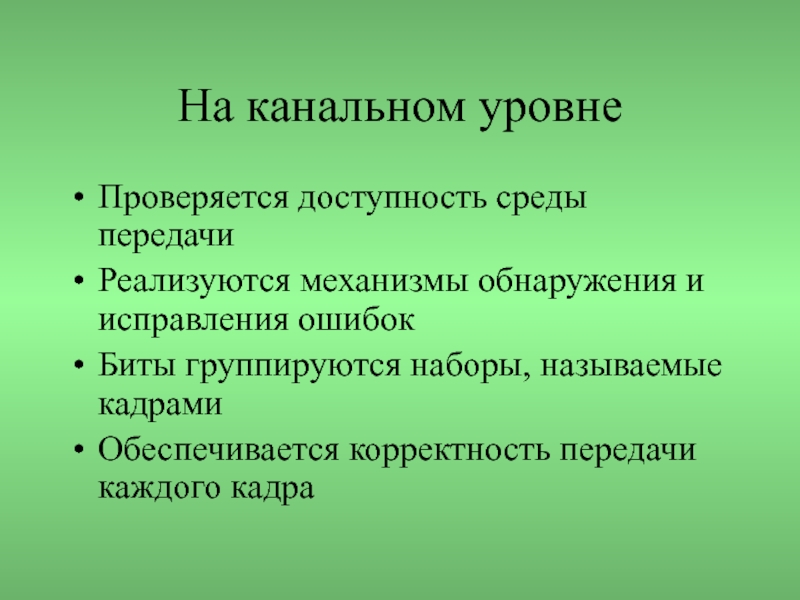

Слайд 20На канальном уровне
Проверяется доступность среды передачи
Реализуются механизмы обнаружения и исправления
ошибок
Биты группируются наборы, называемые кадрами
Обеспечивается корректность передачи каждого кадра

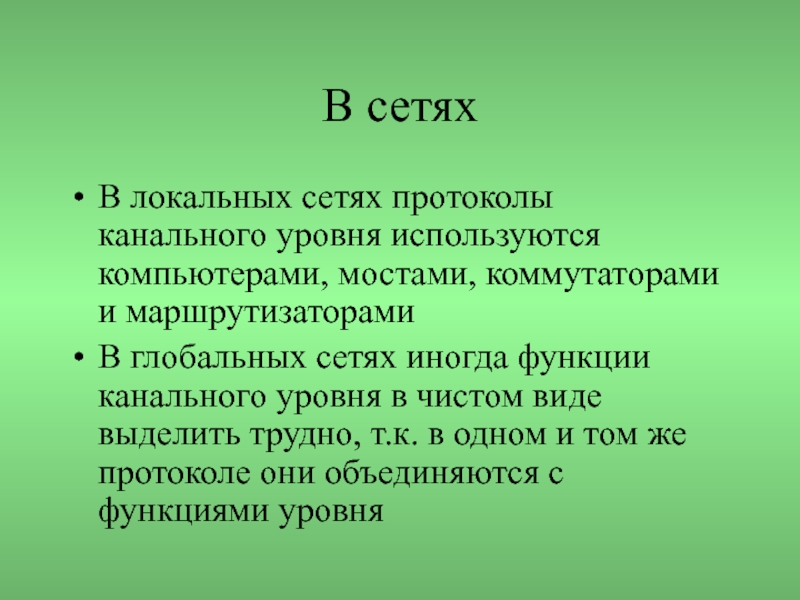

Слайд 21В сетях
В локальных сетях протоколы канального уровня используются компьютерами, мостами,
коммутаторами и маршрутизаторами
В глобальных сетях иногда функции канального уровня в
чистом виде выделить трудно, т.к. в одном и том же протоколе они объединяются с функциями уровня

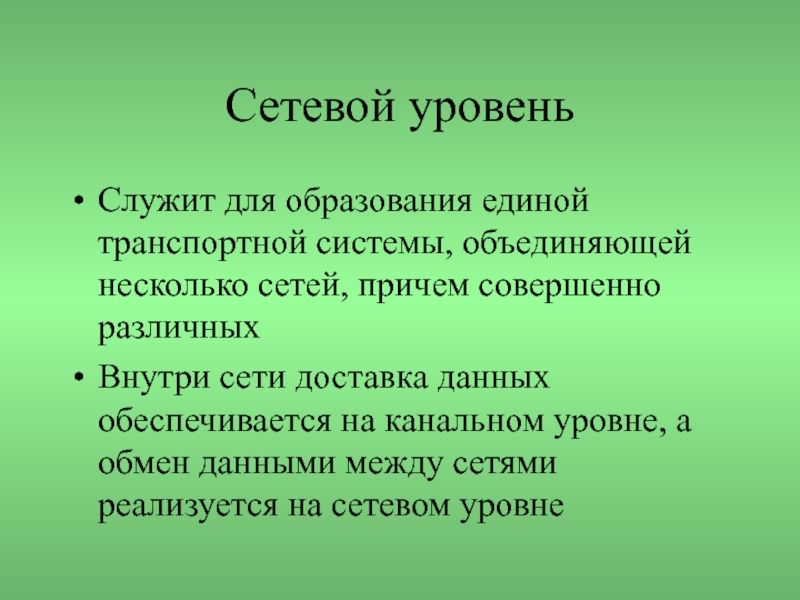

Слайд 22Сетевой уровень
Служит для образования единой транспортной системы, объединяющей несколько сетей,
причем совершенно различных
Внутри сети доставка данных обеспечивается на канальном уровне,
а обмен данными между сетями реализуется на сетевом уровне
Слайд 23Транзитные передачи
Сети соединяются между собой маршрутизаторами для пересылки пакетов сетевого
уровня в сеть назначения
Чтобы передать сообщение из одной сети в
другую, нужно совершить некоторое количество транзитных передач между сетями – хопов (hop - прыжок)

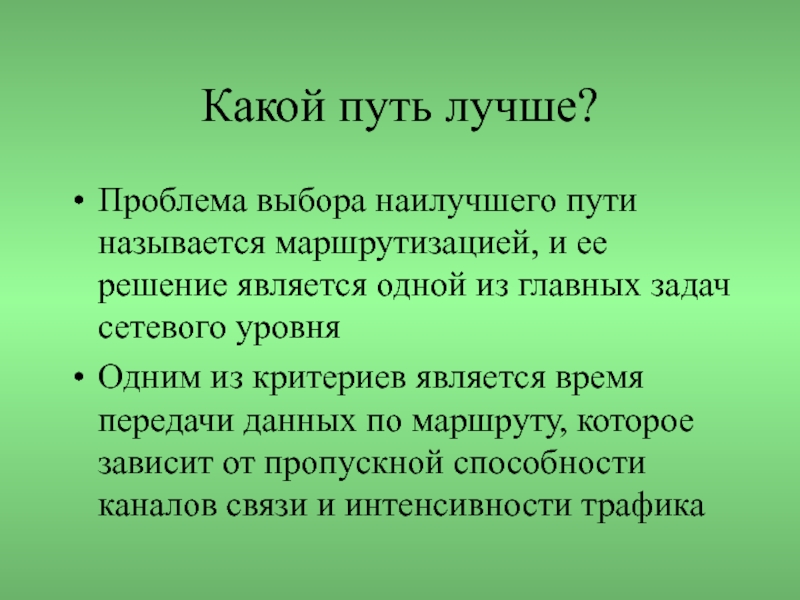

Слайд 24Какой путь лучше?
Проблема выбора наилучшего пути называется маршрутизацией, и ее
решение является одной из главных задач сетевого уровня
Одним из критериев
является время передачи данных по маршруту, которое зависит от пропускной способности каналов связи и интенсивности трафика

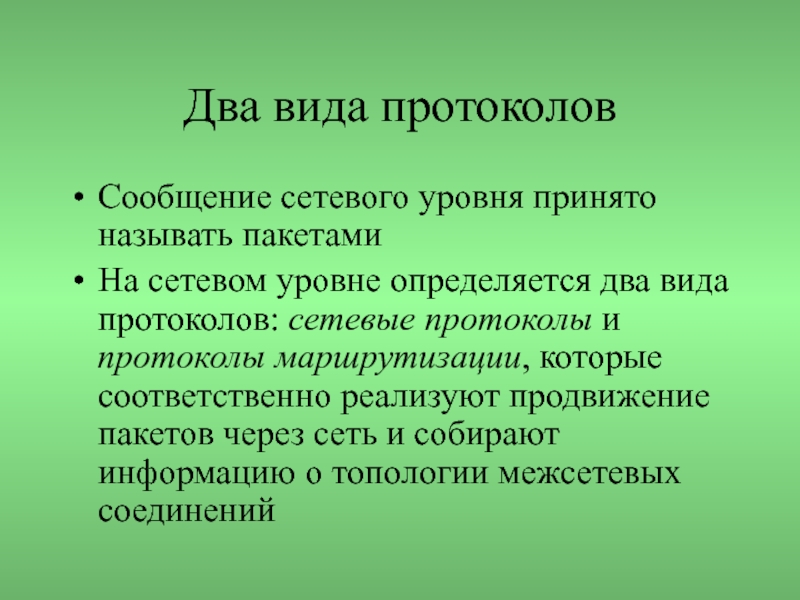

Слайд 25Два вида протоколов
Сообщение сетевого уровня принято называть пакетами
На сетевом уровне
определяется два вида протоколов: сетевые протоколы и протоколы маршрутизации, которые
соответственно реализуют продвижение пакетов через сеть и собирают информацию о топологии межсетевых соединений

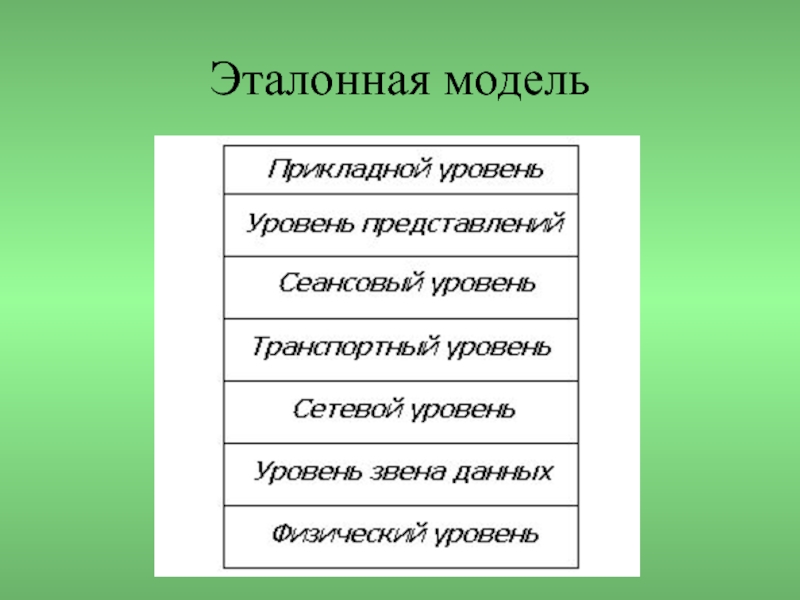

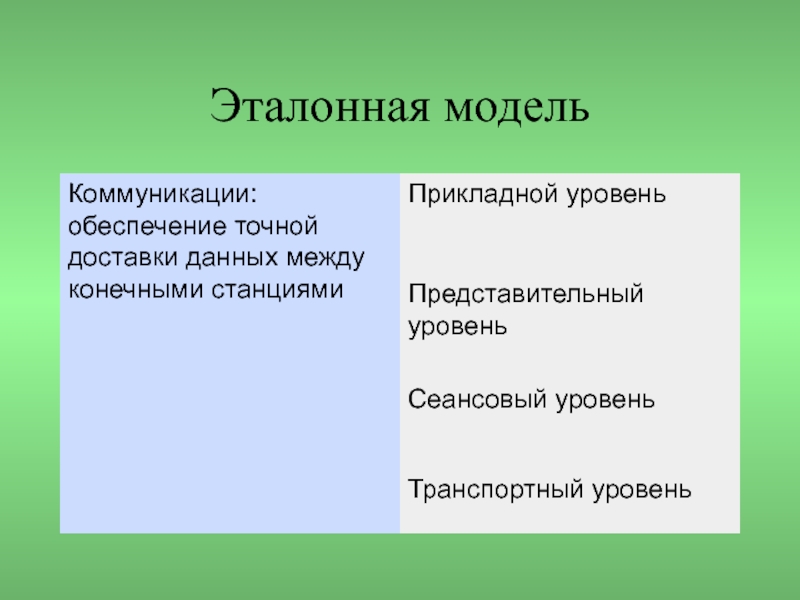

Слайд 26Эталонная модель
Нижние три уровня (1-3) являются сетезависимыми и определяют протоколы,
связанные с сетью передачи данных
Верхние три уровня (5-7) ориентированы на
приложения и содержат протоколы, которые позволяют двум оконечным прикладным процессам взаимодействовать друг с другом

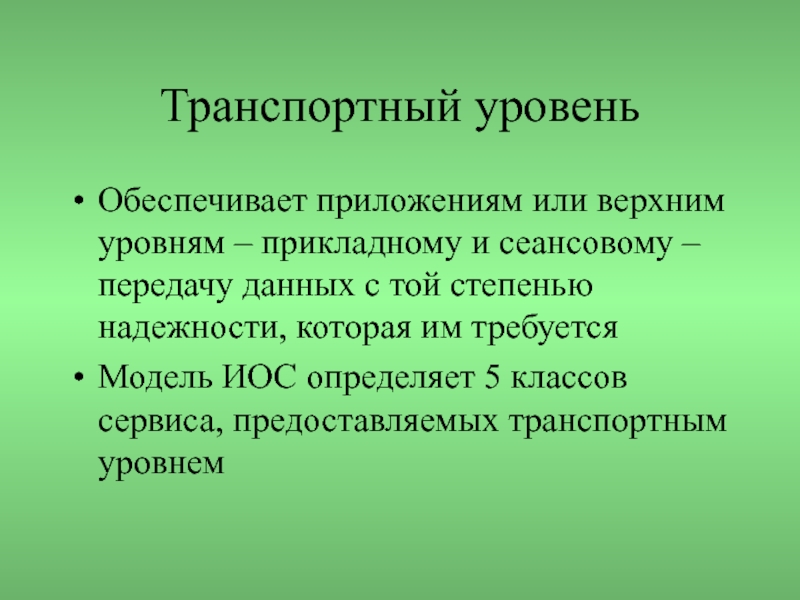

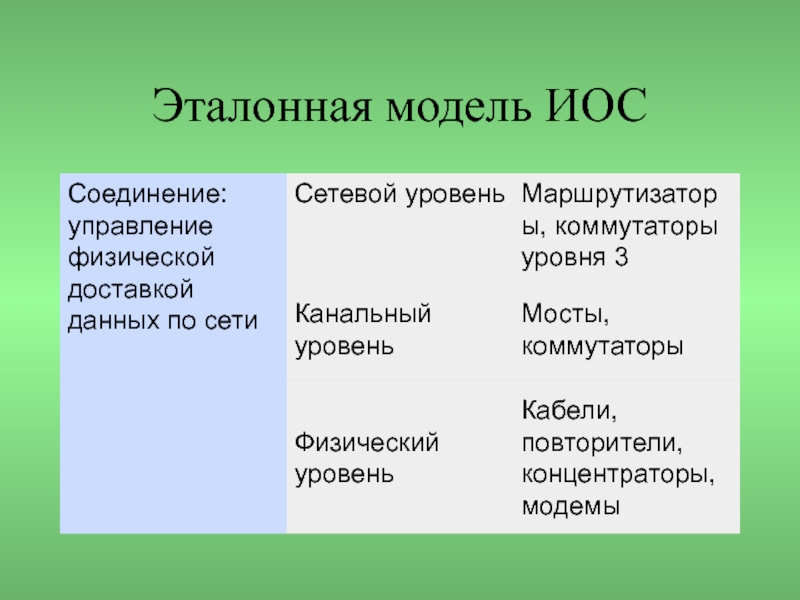

Слайд 28Транспортный уровень
Обеспечивает приложениям или верхним уровням – прикладному и сеансовому
– передачу данных с той степенью надежности, которая им требуется
Модель ИОС определяет 5 классов сервиса, предоставляемых транспортным уровнем

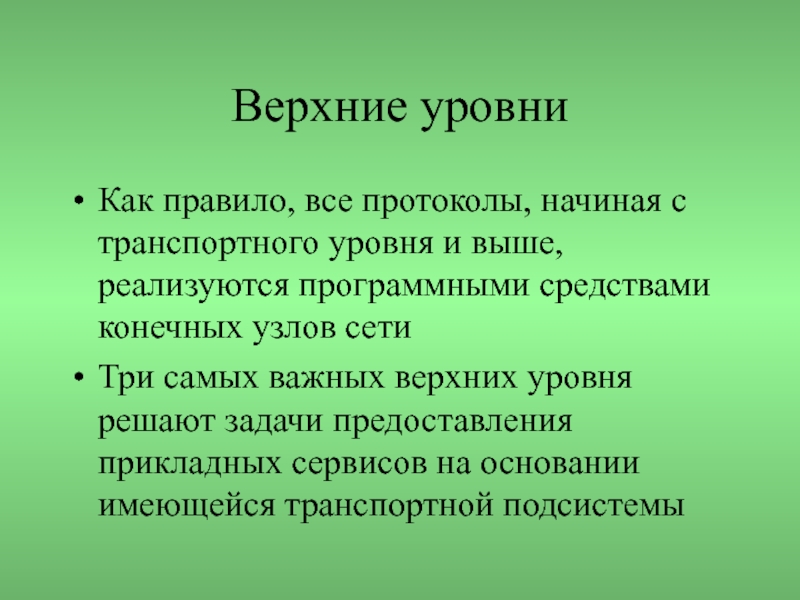

Слайд 29Верхние уровни
Как правило, все протоколы, начиная с транспортного уровня
и выше, реализуются программными средствами конечных узлов сети
Три самых важных
верхних уровня решают задачи предоставления прикладных сервисов на основании имеющейся транспортной подсистемы

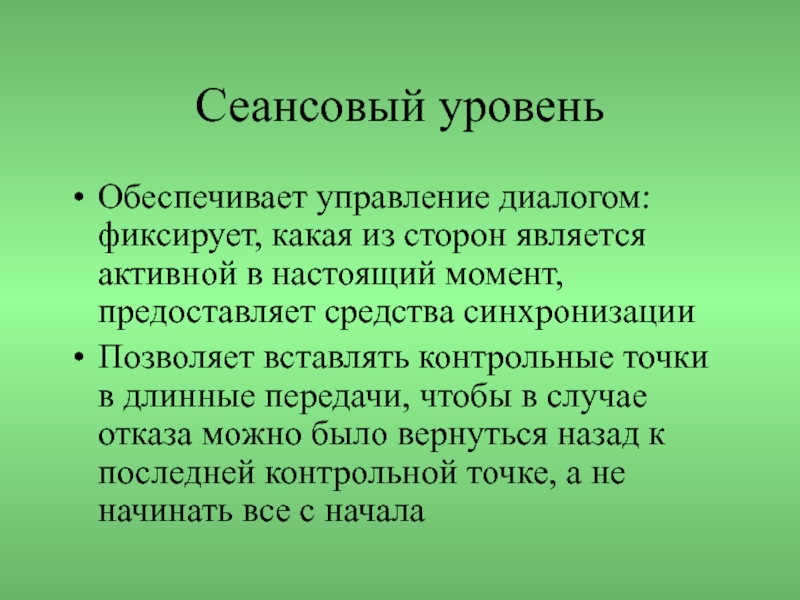

Слайд 31Сеансовый уровень
Обеспечивает управление диалогом: фиксирует, какая из сторон является активной
в настоящий момент, предоставляет средства синхронизации
Позволяет вставлять контрольные точки в
длинные передачи, чтобы в случае отказа можно было вернуться назад к последней контрольной точке, а не начинать все с начала
Слайд 32Представительский уровень
Имеет дело с формой представления передаваемой по сети информации,
не меняя при этом ее содержания
На этом уровне может осуществляться
шифрование и дешифрование данных

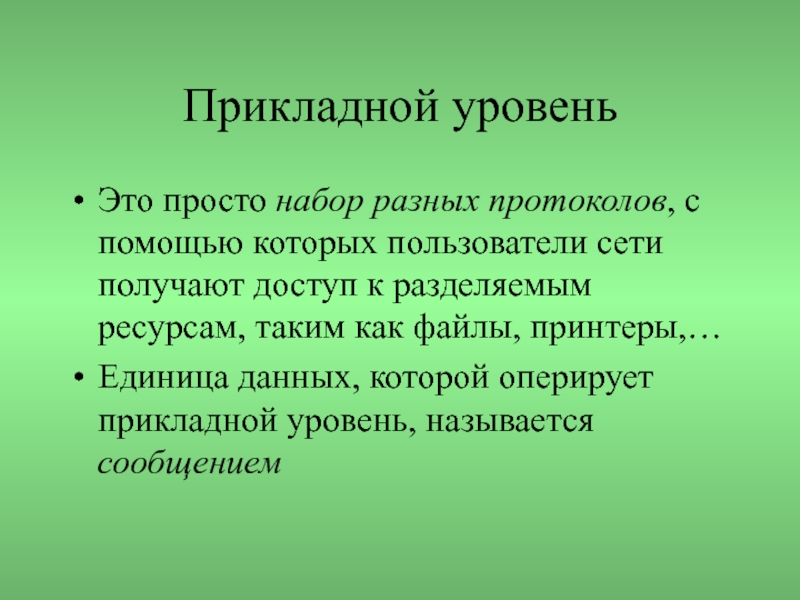

Слайд 33Прикладной уровень
Это просто набор разных протоколов, с помощью которых пользователи
сети получают доступ к разделяемым ресурсам, таким как файлы, принтеры,…
Единица
данных, которой оперирует прикладной уровень, называется сообщением

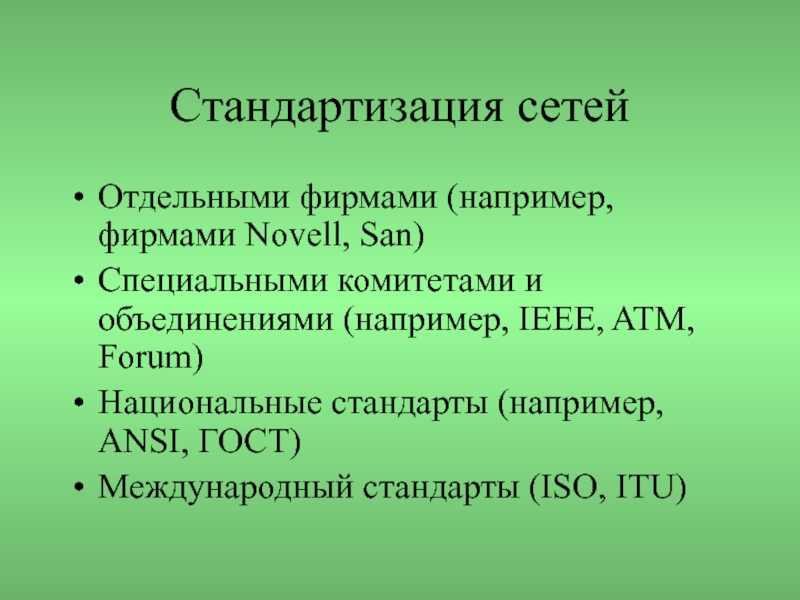

Слайд 34Стандартизация сетей
Отдельными фирмами (например, фирмами Novell, San)
Специальными комитетами и объединениями
(например, IEEE, ATM, Forum)
Национальные стандарты (например, ANSI, ГОСТ)
Международный стандарты (ISO,
ITU)

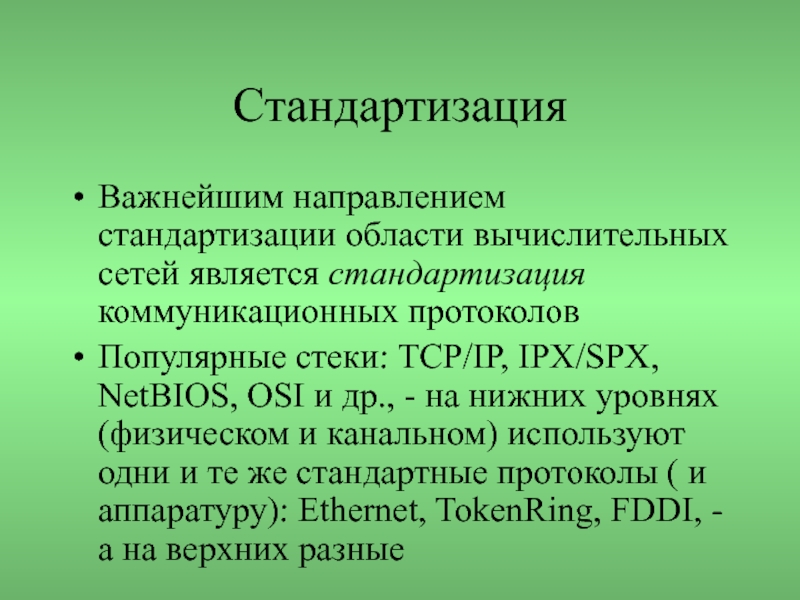

Слайд 35Стандартизация
Важнейшим направлением стандартизации области вычислительных сетей является стандартизация коммуникационных
протоколов
Популярные стеки: TCP/IP, IPX/SPX, NetBIOS, OSI и др., -
на нижних уровнях (физическом и канальном) используют одни и те же стандартные протоколы ( и аппаратуру): Ethernet, TokenRing, FDDI, - а на верхних разные

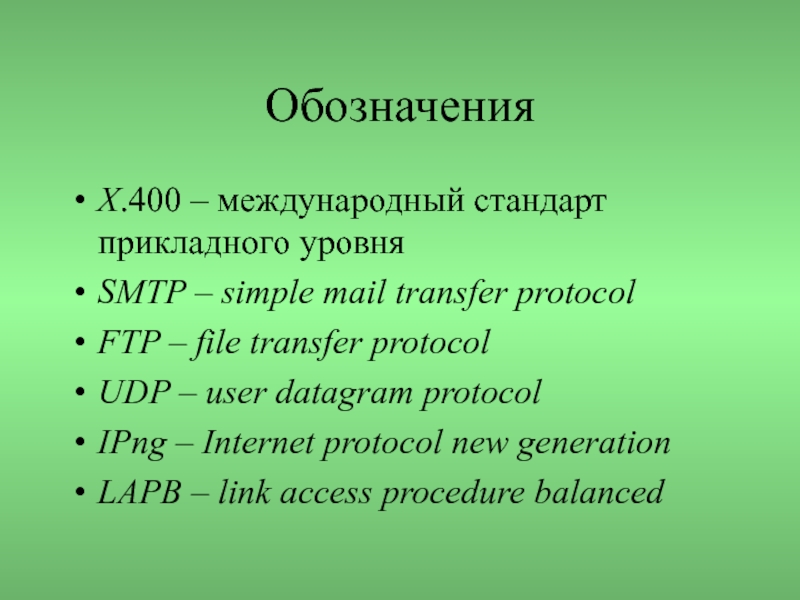

Слайд 37Обозначения
X.400 – международный стандарт прикладного уровня
SMTP – simple mail
transfer protocol
FTP – file transfer protocol
UDP – user datagram protocol
IPng
– Internet protocol new generationLAPB – link access procedure balanced

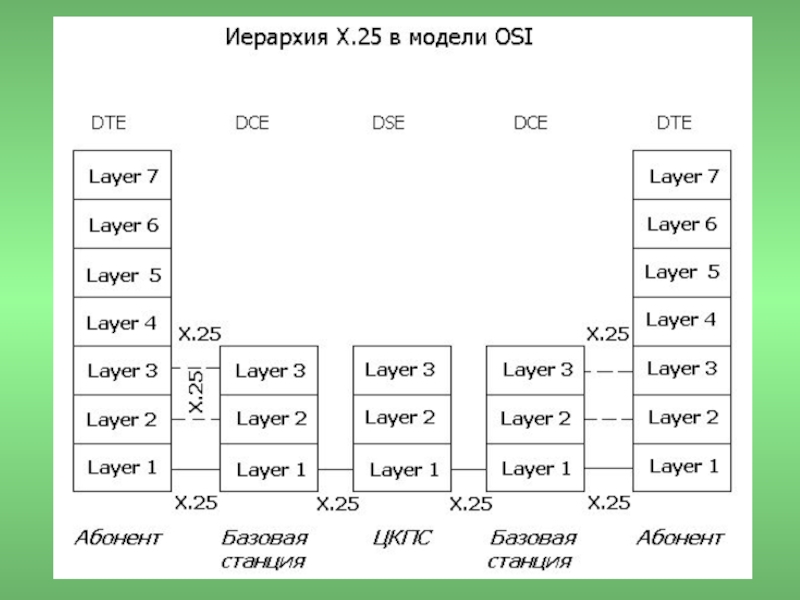

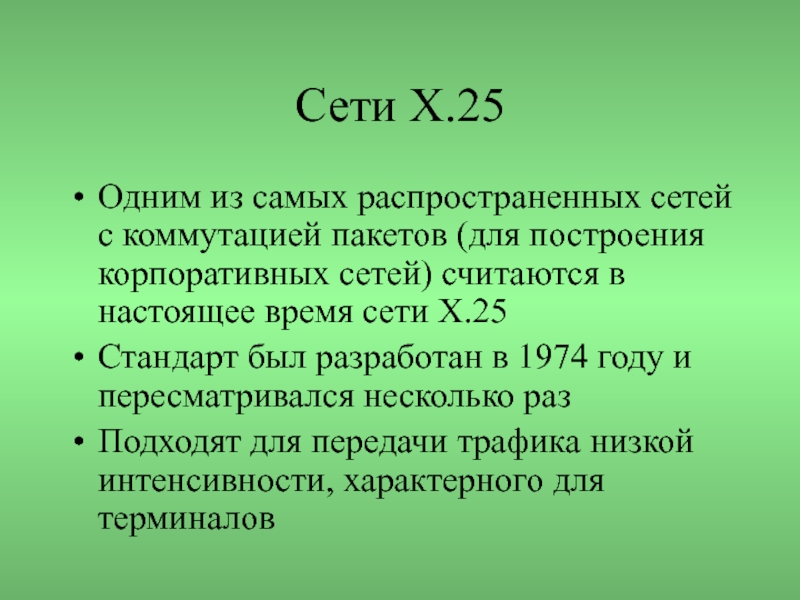

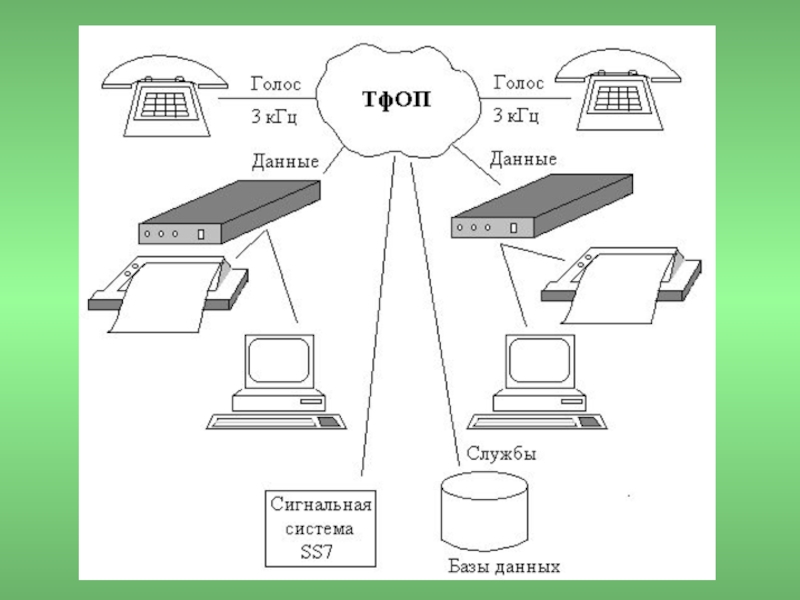

Слайд 38Сети X.25
Одним из самых распространенных сетей с коммутацией пакетов (для
построения корпоративных сетей) считаются в настоящее время сети X.25
Стандарт был
разработан в 1974 году и пересматривался несколько разПодходят для передачи трафика низкой интенсивности, характерного для терминалов
