IP-желісі арқылы дыбыстық дестелерді тарату тәсілдері презентация, доклад

Содержание

ITU H.323 ұсынысы бойынша желіні құру. Тарихта ең бірінші стандартталған негіздегі IP- телефония желісін құруға арналған қадам Халықаралық Электробайланыс Одағының Н.323 ұсынысы арқылы жасалды. Н.323 хаттамасы

Слайды и текст этой презентации

Слайд 1 IP-желісі арқылы дыбыстық дестелерді тарату тәсілдері

IP-желісі арқылы дыбыстық дестелерді тарату тәсілдері

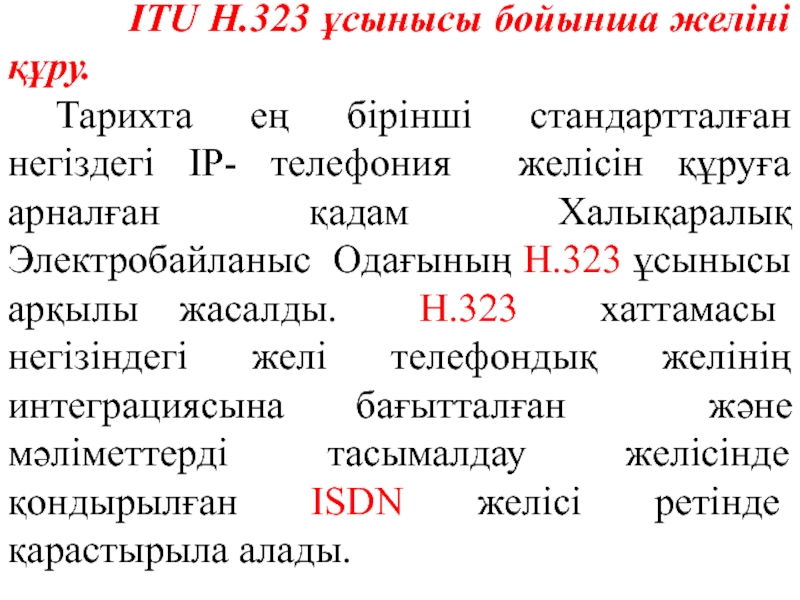

Слайд 2 ITU H.323 ұсынысы бойынша

желіні құру.
 Тарихта ең бірінші стандартталған негіздегі IP- телефония желісін құруға

арналған қадам Халықаралық Электробайланыс Одағының Н.323 ұсынысы арқылы жасалды. Н.323 хаттамасы негізіндегі желі телефондық желінің интеграциясына бағытталған және мәліметтерді тасымалдау желісінде қондырылған ISDN желісі ретінде қарастырыла алады.

ITU H.323 ұсынысы бойынша желіні құру. Тарихта ең бірінші стандартталған негіздегі IP-

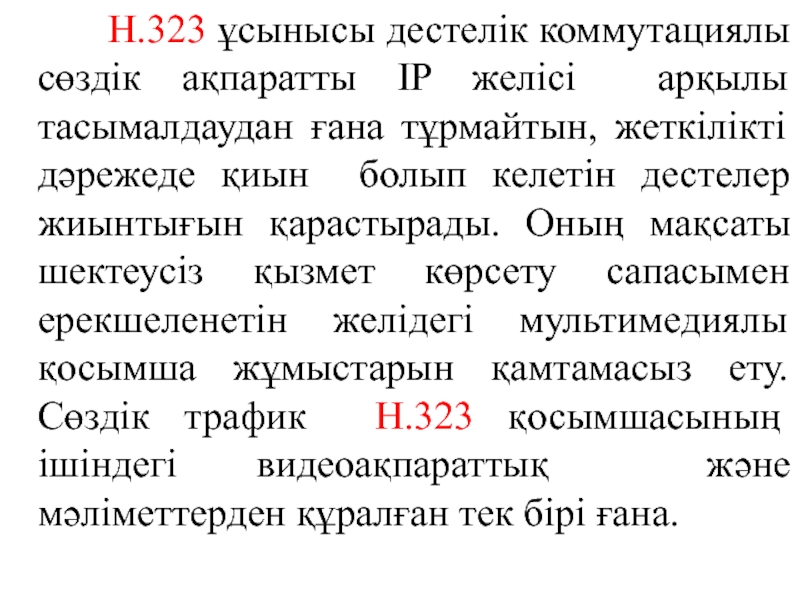

Слайд 3 Н.323 ұсынысы дестелік коммутациялы сөздік ақпаратты IP желісі

арқылы тасымалдаудан ғана тұрмайтын, жеткілікті дәрежеде қиын болып келетін дестелер

жиынтығын қарастырады. Оның мақсаты шектеусіз қызмет көрсету сапасымен ерекшеленетін желідегі мультимедиялы қосымша жұмыстарын қамтамасыз ету. Сөздік трафик Н.323 қосымшасының ішіндегі видеоақпараттық және мәліметтерден құралған тек бірі ғана.

Н.323 ұсынысы дестелік коммутациялы сөздік ақпаратты IP желісі арқылы тасымалдаудан ғана тұрмайтын, жеткілікті дәрежеде қиын

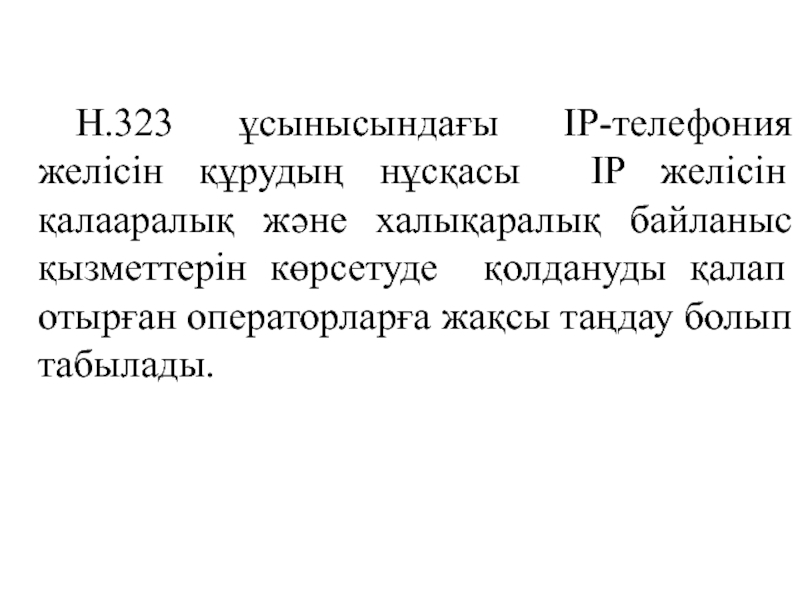

Слайд 4Н.323 ұсынысындағы IP-телефония желісін құрудың нұсқасы IP желісін қалааралық және

халықаралық байланыс қызметтерін көрсетуде қолдануды қалап отырған операторларға жақсы таңдау

болып табылады.

Н.323 ұсынысындағы IP-телефония желісін құрудың нұсқасы IP желісін қалааралық және халықаралық байланыс қызметтерін көрсетуде қолдануды қалап отырған

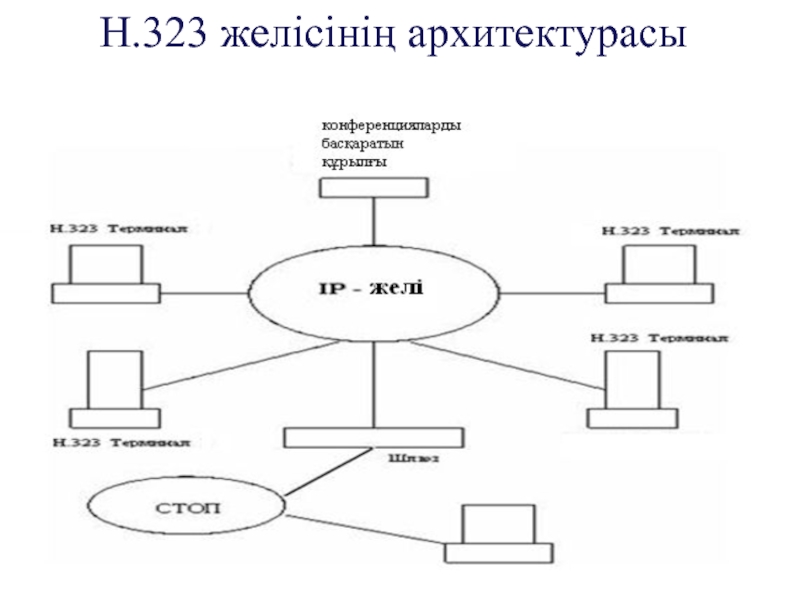

Слайд 5 Н.323 желісінің архитектурасы

Н.323 желісінің архитектурасы

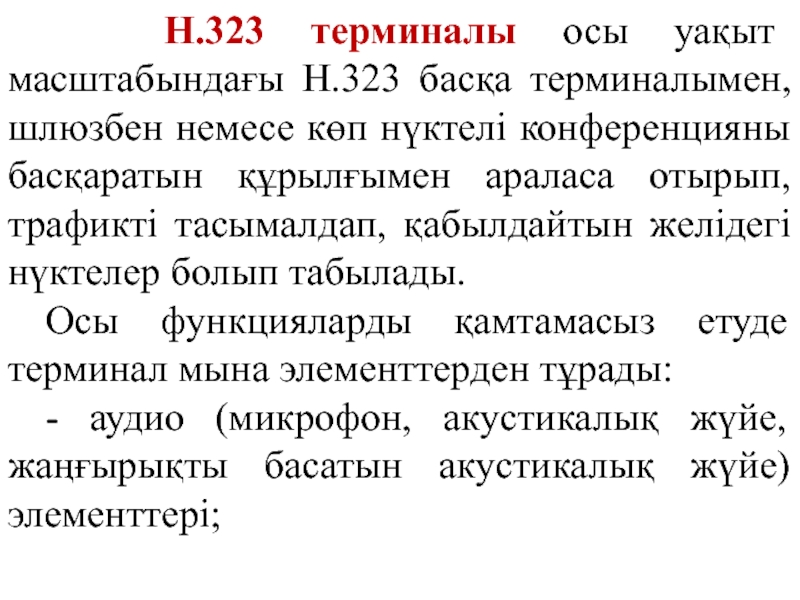

Слайд 6 Н.323 терминалы осы уақыт масштабындағы Н.323 басқа терминалымен,

шлюзбен немесе көп нүктелі конференцияны басқаратын құрылғымен араласа отырып, трафикті

тасымалдап, қабылдайтын желідегі нүктелер болып табылады.
Осы функцияларды қамтамасыз етуде терминал мына элементтерден тұрады:
- аудио (микрофон, акустикалық жүйе, жаңғырықты басатын акустикалық жүйе) элементтері;
Н.323 терминалы осы уақыт масштабындағы Н.323 басқа терминалымен, шлюзбен немесе көп нүктелі конференцияны басқаратын құрылғымен

Слайд 7 -видео (монитор, видеокамера) элементтері;
-жүйелік интерфейс элементтері;
-пайдаланушы интерфейсі.

Шлюз ақпараттың сығылуын (дыбыстың), IP дестелерге жіктелуін

және IP желіге бағытталуын қамтамасыз етеді. Қарама-қарсы жағынан шлюз кері функцияларды іске асырады: шақыру дестелерін қайта қалыптастыру мен қайта шифрлеу.
-видео (монитор, видеокамера) элементтері;-жүйелік интерфейс элементтері;-пайдаланушы интерфейсі.     Шлюз ақпараттың сығылуын (дыбыстың),

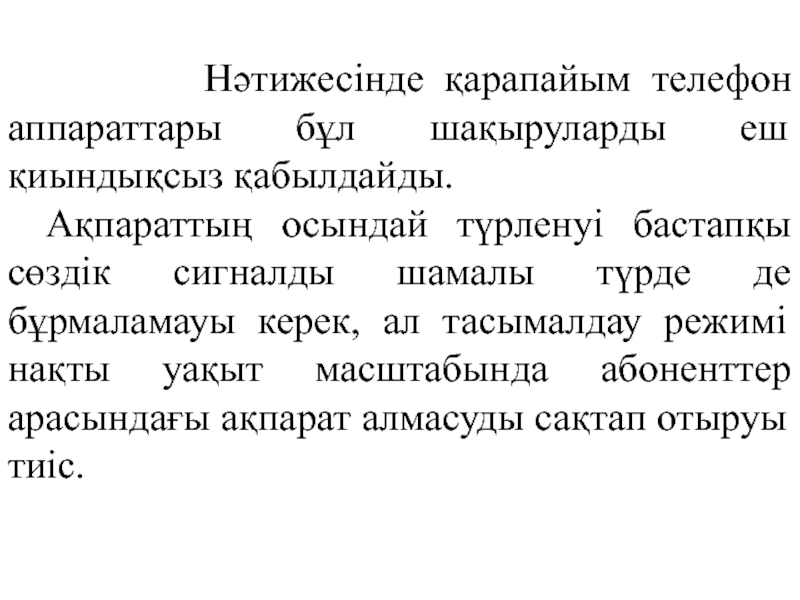

Слайд 8
Нәтижесінде қарапайым телефон аппараттары бұл шақыруларды

еш қиындықсыз қабылдайды.
Ақпараттың осындай түрленуі бастапқы сөздік сигналды шамалы түрде

де бұрмаламауы керек, ал тасымалдау режимі нақты уақыт масштабында абоненттер арасындағы ақпарат алмасуды сақтап отыруы тиіс.

Нәтижесінде қарапайым телефон аппараттары бұл шақыруларды еш қиындықсыз қабылдайды.Ақпараттың осындай түрленуі бастапқы сөздік

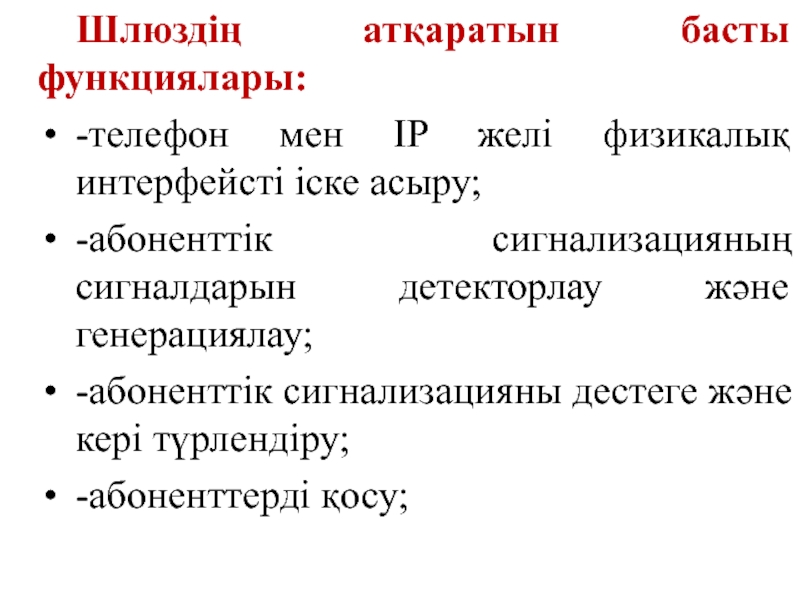

Слайд 9Шлюздің атқаратын басты функциялары:
-телефон мен IP желі физикалық интерфейсті іске

асыру;
-абоненттік сигнализацияның сигналдарын детекторлау және генерациялау;
-абоненттік сигнализацияны дестеге және кері

түрлендіру;
-абоненттерді қосу;
Шлюздің атқаратын басты функциялары:-телефон мен IP желі физикалық интерфейсті іске асыру;-абоненттік сигнализацияның сигналдарын детекторлау және генерациялау;-абоненттік сигнализацияны

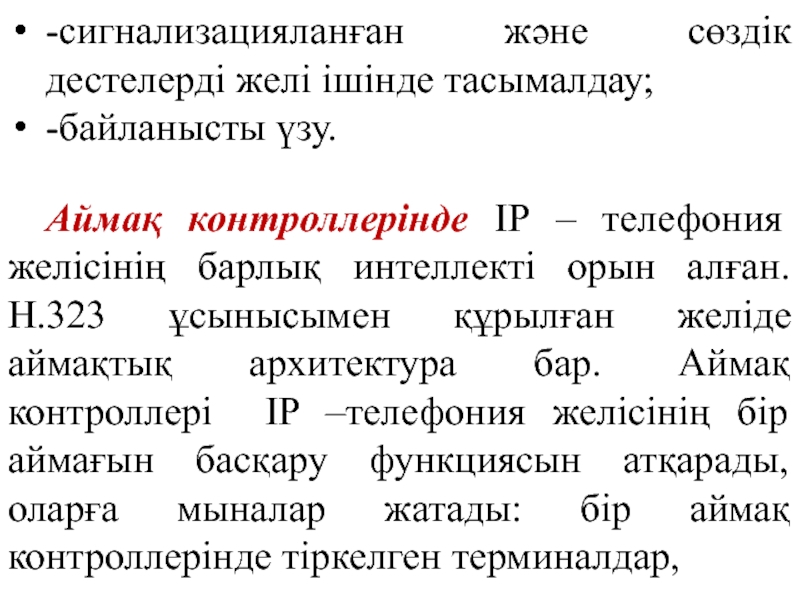

Слайд 10-сигнализацияланған және сөздік дестелерді желі ішінде тасымалдау;
-байланысты үзу.

Аймақ контроллерінде IP

– телефония желісінің барлық интеллекті орын алған. Н.323 ұсынысымен құрылған

желіде аймақтық архитектура бар. Аймақ контроллері IP –телефония желісінің бір аймағын басқару функциясын атқарады, оларға мыналар жатады: бір аймақ контроллерінде тіркелген терминалдар,
-сигнализацияланған және сөздік дестелерді желі ішінде тасымалдау;-байланысты үзу.Аймақ контроллерінде IP – телефония желісінің барлық интеллекті орын алған.

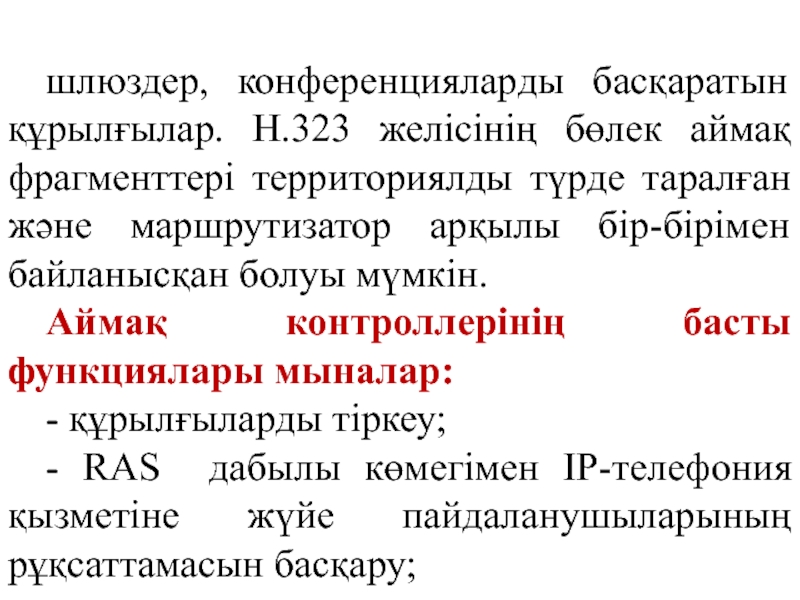

Слайд 11шлюздер, конференцияларды басқаратын құрылғылар. Н.323 желісінің бөлек аймақ фрагменттері территориялды

түрде таралған және маршрутизатор арқылы бір-бірімен байланысқан болуы мүмкін.
Аймақ

контроллерінің басты функциялары мыналар:
- құрылғыларды тіркеу;
- RAS дабылы көмегімен IP-телефония қызметіне жүйе пайдаланушыларының рұқсаттамасын басқару;
шлюздер, конференцияларды басқаратын құрылғылар. Н.323 желісінің бөлек аймақ фрагменттері территориялды түрде таралған және маршрутизатор арқылы бір-бірімен байланысқан

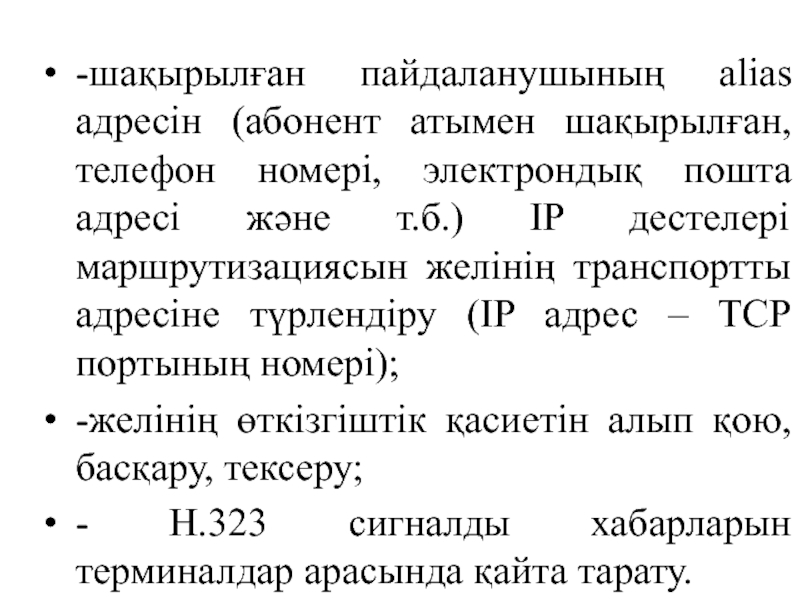

Слайд 12-шақырылған пайдаланушының alias адресін (абонент атымен шақырылған, телефон номері, электрондық

пошта адресі және т.б.) IP дестелері маршрутизациясын желінің транспортты адресіне

түрлендіру (IP адрес – TCP портының номері);
-желінің өткізгіштік қасиетін алып қою, басқару, тексеру;
- Н.323 сигналды хабарларын терминалдар арасында қайта тарату.

-шақырылған пайдаланушының alias адресін (абонент атымен шақырылған, телефон номері, электрондық пошта адресі және т.б.) IP дестелері маршрутизациясын

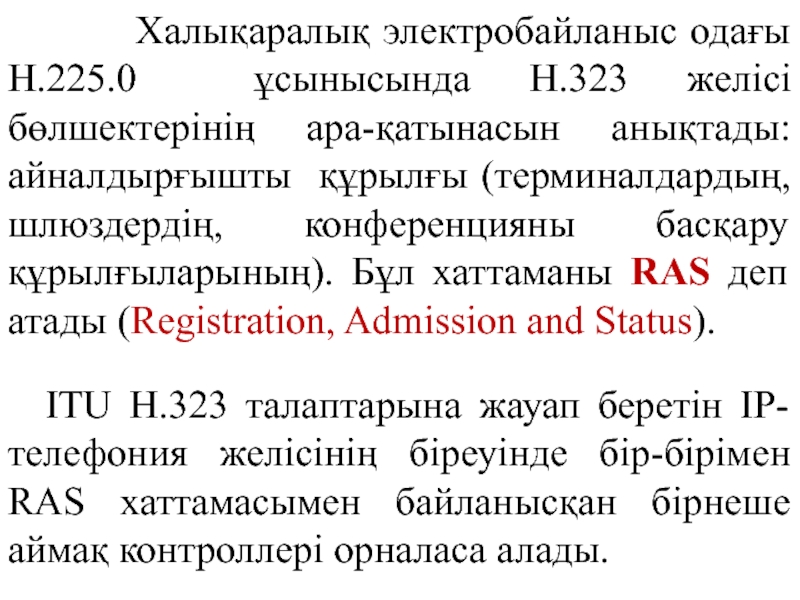

Слайд 13ITU H.323 талаптарына жауап беретін IP-телефония желісінің біреуінде бір-бірімен RAS

хаттамасымен байланысқан бірнеше аймақ контроллері орналаса алады.

Халықаралық электробайланыс одағы Н.225.0 ұсынысында Н.323 желісі бөлшектерінің ара-қатынасын анықтады: айналдырғышты құрылғы (терминалдардың, шлюздердің, конференцияны басқару құрылғыларының). Бұл хаттаманы RAS деп атады (Registration, Admission and Status).
ITU H.323 талаптарына жауап беретін IP-телефония желісінің біреуінде бір-бірімен RAS хаттамасымен байланысқан бірнеше аймақ контроллері орналаса алады.

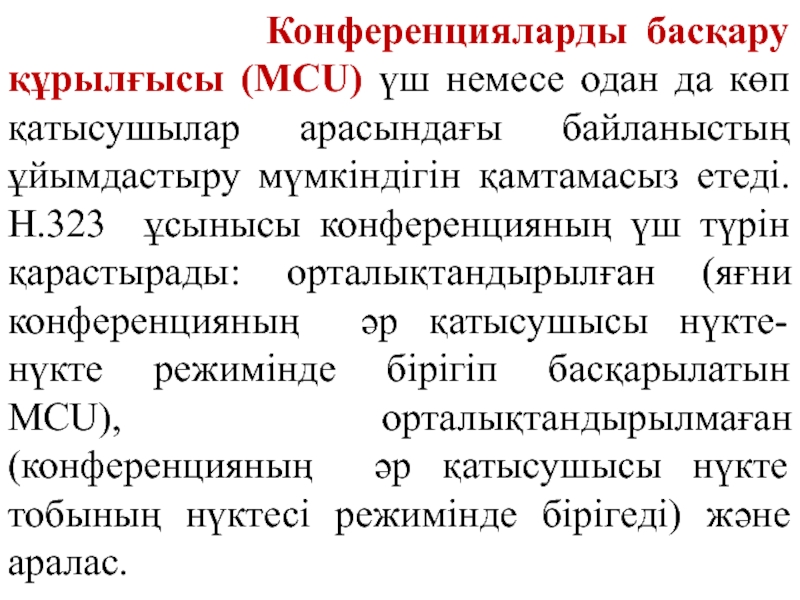

Слайд 14 Конференцияларды басқару құрылғысы (MCU)

үш немесе одан да көп қатысушылар арасындағы байланыстың ұйымдастыру мүмкіндігін

қамтамасыз етеді. Н.323 ұсынысы конференцияның үш түрін қарастырады: орталықтандырылған (яғни конференцияның әр қатысушысы нүкте-нүкте режимінде бірігіп басқарылатын MCU), орталықтандырылмаған (конференцияның әр қатысушысы нүкте тобының нүктесі режимінде бірігеді) және аралас.
Конференцияларды басқару құрылғысы (MCU) үш немесе одан да көп қатысушылар арасындағы

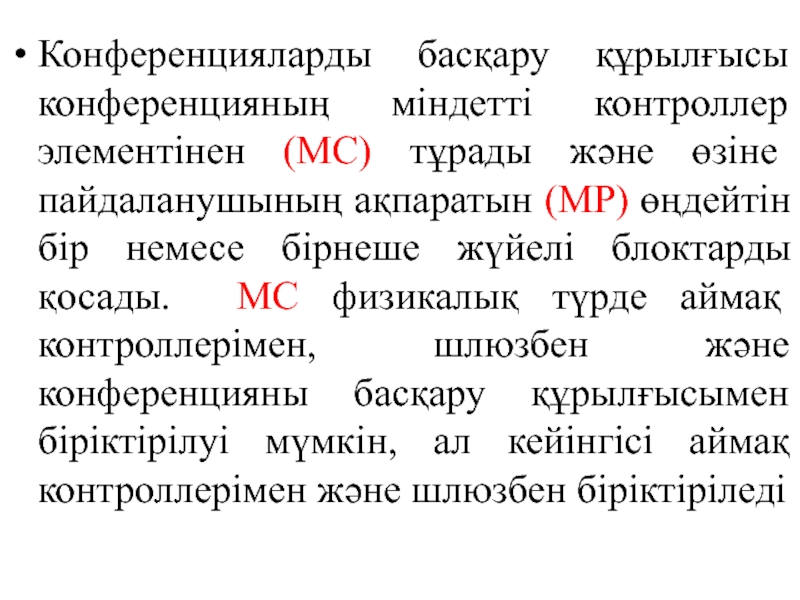

Слайд 15Конференцияларды басқару құрылғысы конференцияның міндетті контроллер элементінен (MC) тұрады және

өзіне пайдаланушының ақпаратын (МР) өңдейтін бір немесе бірнеше жүйелі блоктарды

қосады. МС физикалық түрде аймақ контроллерімен, шлюзбен және конференцияны басқару құрылғысымен біріктірілуі мүмкін, ал кейінгісі аймақ контроллерімен және шлюзбен біріктіріледі

Конференцияларды басқару құрылғысы конференцияның міндетті контроллер элементінен (MC) тұрады және өзіне пайдаланушының ақпаратын (МР) өңдейтін бір немесе

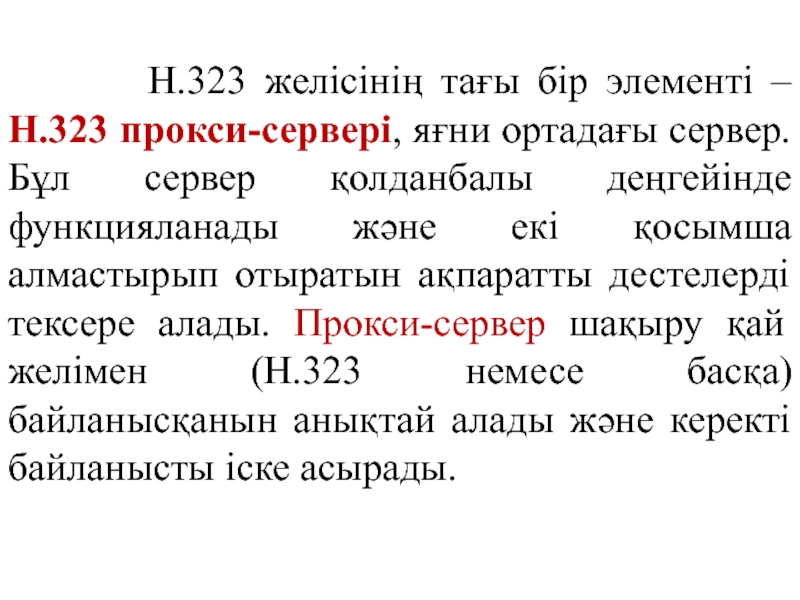

Слайд 16 Н.323 желісінің тағы бір элементі – Н.323

прокси-сервері, яғни ортадағы сервер. Бұл сервер қолданбалы деңгейінде функцияланады және

екі қосымша алмастырып отыратын ақпаратты дестелерді тексере алады. Прокси-сервер шақыру қай желімен (Н.323 немесе басқа) байланысқанын анықтай алады және керекті байланысты іске асырады.

Н.323 желісінің тағы бір элементі – Н.323 прокси-сервері, яғни ортадағы сервер. Бұл сервер қолданбалы

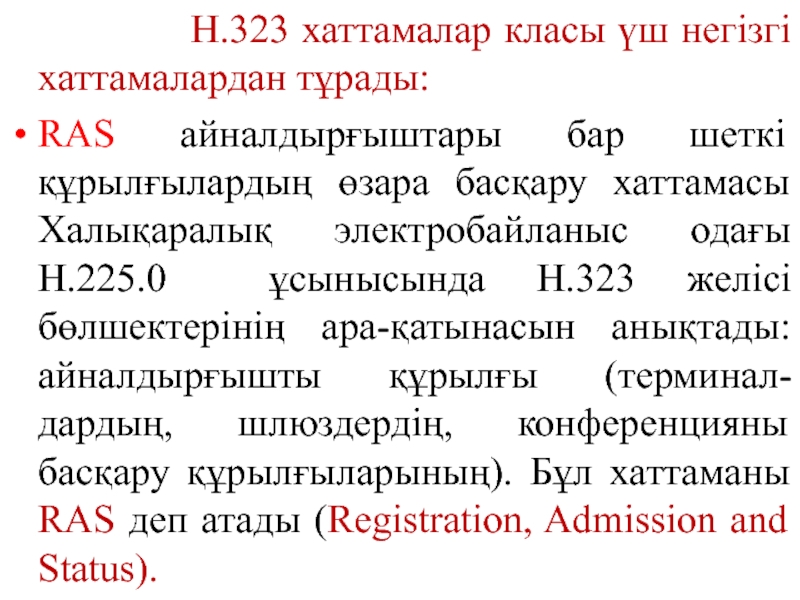

Слайд 17 Н.323 хаттамалар

класы үш негізгі хаттамалардан тұрады:
RAS айналдырғыштары бар шеткі құрылғылардың

өзара басқару хаттамасы Халықаралық электробайланыс одағы Н.225.0 ұсынысында Н.323 желісі бөлшектерінің ара-қатынасын анықтады: айналдырғышты құрылғы (терминал-дардың, шлюздердің, конференцияны басқару құрылғыларының). Бұл хаттаманы RAS деп атады (Registration, Admission and Status).


Н.323 хаттамалар класы үш негізгі хаттамалардан тұрады: RAS айналдырғыштары

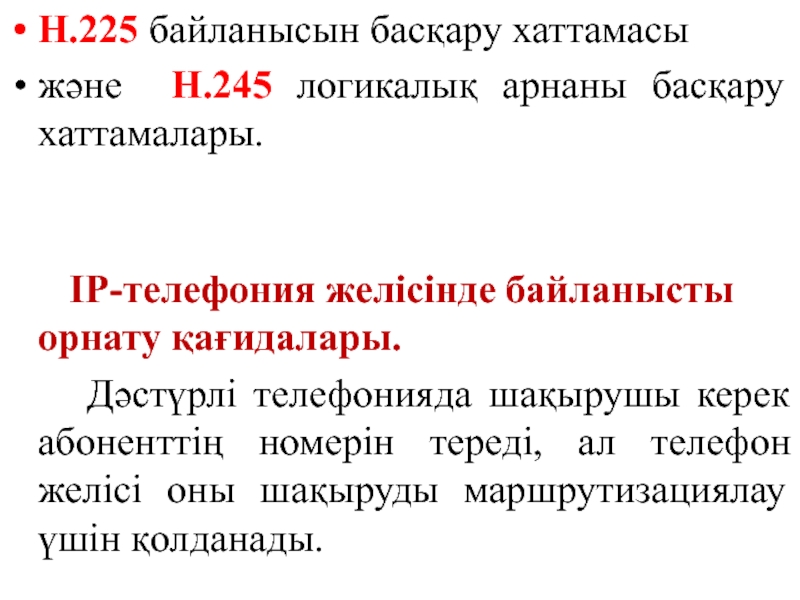

Слайд 18Н.225 байланысын басқару хаттамасы
және Н.245 логикалық арнаны басқару хаттамалары.


IP-телефония желісінде байланысты орнату қағидалары.

Дәстүрлі телефонияда шақырушы керек абоненттің номерін тереді, ал телефон желісі оны шақыруды маршрутизациялау үшін қолданады.

Н.225 байланысын басқару хаттамасы және Н.245 логикалық арнаны басқару хаттамалары.    IP-телефония желісінде байланысты орнату

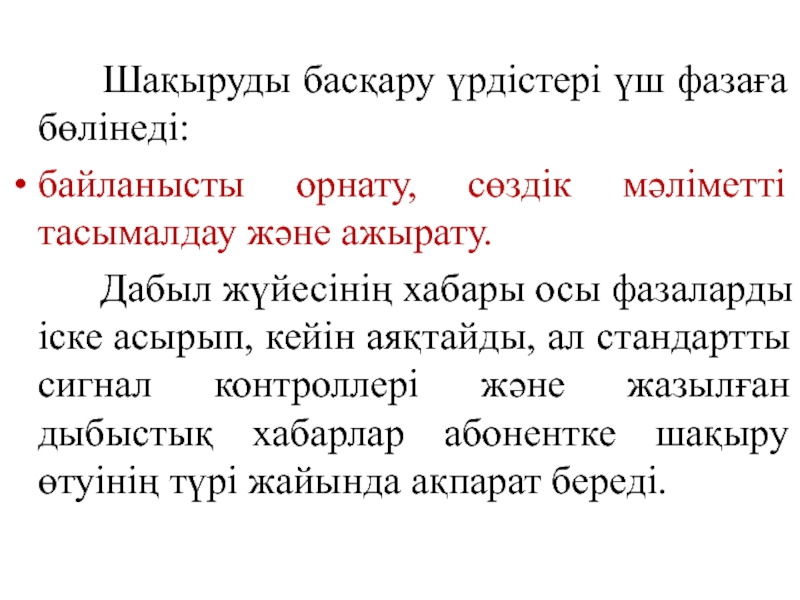

Слайд 19 Шақыруды басқару үрдістері үш фазаға бөлінеді:
байланысты

орнату, сөздік мәліметті тасымалдау және ажырату.

Дабыл жүйесінің хабары осы фазаларды іске асырып, кейін аяқтайды, ал стандартты сигнал контроллері және жазылған дыбыстық хабарлар абонентке шақыру өтуінің түрі жайында ақпарат береді.
Шақыруды басқару үрдістері үш фазаға бөлінеді:байланысты орнату, сөздік мәліметті тасымалдау және ажырату.

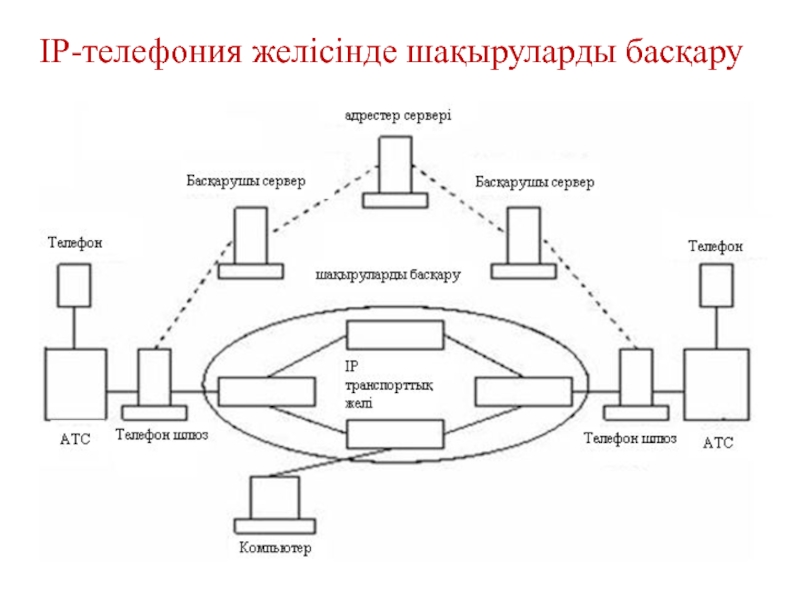

Слайд 20IP-телефония желісінде шақыруларды басқару

IP-телефония желісінде шақыруларды басқару

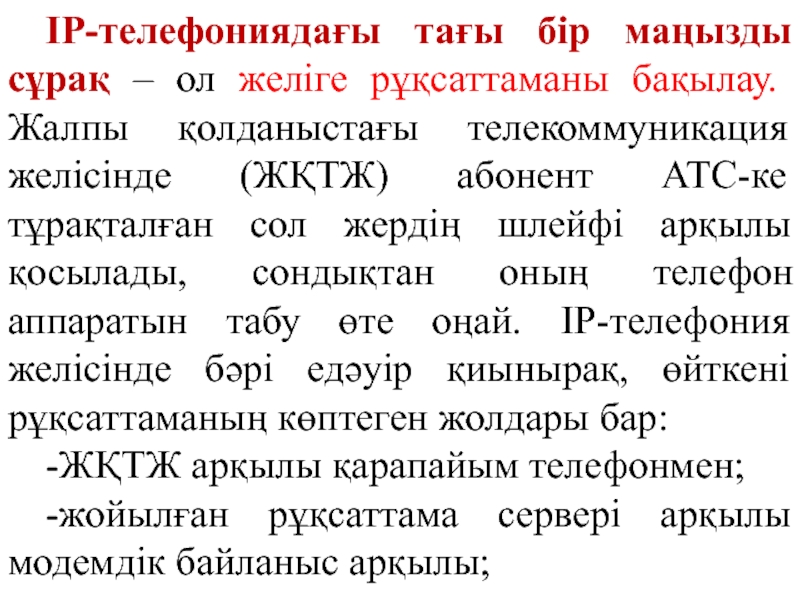

Слайд 21IP-телефониядағы тағы бір маңызды сұрақ – ол желіге рұқсаттаманы бақылау.

Жалпы қолданыстағы телекоммуникация желісінде (ЖҚТЖ) абонент АТС-ке тұрақталған сол жердің

шлейфі арқылы қосылады, сондықтан оның телефон аппаратын табу өте оңай. IP-телефония желісінде бәрі едәуір қиынырақ, өйткені рұқсаттаманың көптеген жолдары бар:
-ЖҚТЖ арқылы қарапайым телефонмен;
-жойылған рұқсаттама сервері арқылы модемдік байланыс арқылы;
IP-телефониядағы тағы бір маңызды сұрақ – ол желіге рұқсаттаманы бақылау. Жалпы қолданыстағы телекоммуникация желісінде (ЖҚТЖ) абонент АТС-ке

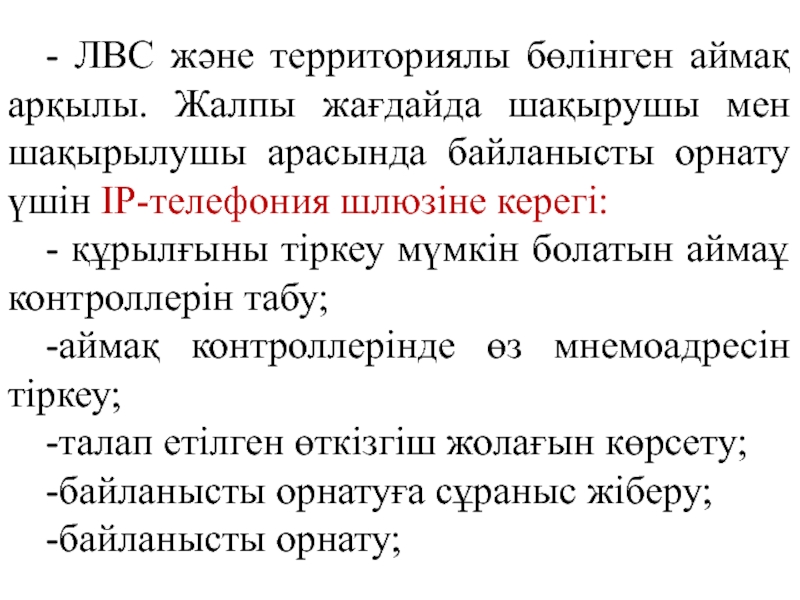

Слайд 22- ЛВС және территориялы бөлінген аймақ арқылы. Жалпы жағдайда шақырушы

мен шақырылушы арасында байланысты орнату үшін IP-телефония шлюзіне керегі:
- құрылғыны

тіркеу мүмкін болатын аймаұ контроллерін табу;
-аймақ контроллерінде өз мнемоадресін тіркеу;
-талап етілген өткізгіш жолағын көрсету;
-байланысты орнатуға сұраныс жіберу;
-байланысты орнату;
- ЛВС және территориялы бөлінген аймақ арқылы. Жалпы жағдайда шақырушы мен шақырылушы арасында байланысты орнату үшін IP-телефония

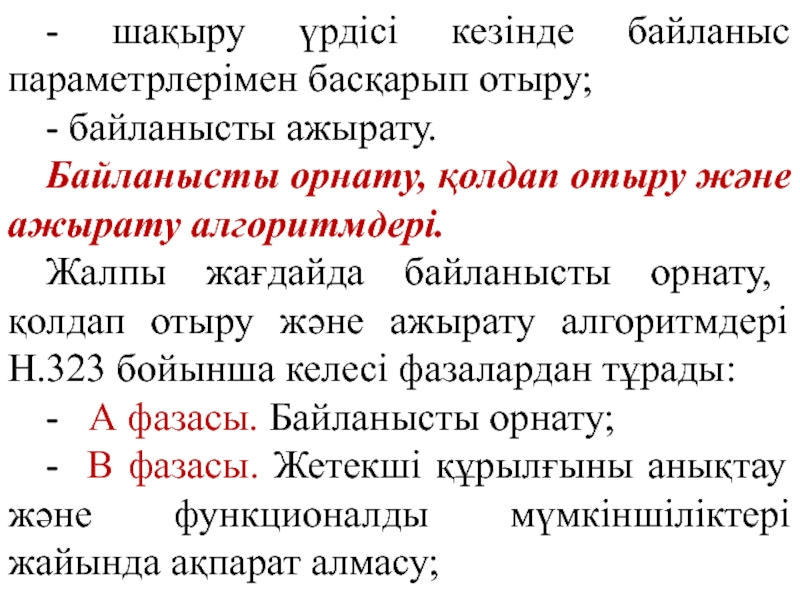

Слайд 23- шақыру үрдісі кезінде байланыс параметрлерімен басқарып отыру;
- байланысты ажырату.
Байланысты

орнату, қолдап отыру және ажырату алгоритмдері.
Жалпы жағдайда байланысты орнату, қолдап

отыру және ажырату алгоритмдері Н.323 бойынша келесі фазалардан тұрады:
- А фазасы. Байланысты орнату;
- В фазасы. Жетекші құрылғыны анықтау және функционалды мүмкіншіліктері жайында ақпарат алмасу;
- шақыру үрдісі кезінде байланыс параметрлерімен басқарып отыру;- байланысты ажырату.Байланысты орнату, қолдап отыру және ажырату алгоритмдері.Жалпы жағдайда

Слайд 24- С фазасы. Шақырушы және шақырылушы абонеттер арасында аудиовизуалды байланыс

орнату;
- D фазасы.Өткішгіш жолағын өзгерту, құрылғының қазіргі жағдайын сұрау, конференция

құру және қосымша қызметтерге бой ұсыну;
- Е фазасы. Байланысты аяқтау.

- С фазасы. Шақырушы және шақырылушы абонеттер арасында аудиовизуалды байланыс орнату;- D фазасы.Өткішгіш жолағын өзгерту, құрылғының қазіргі

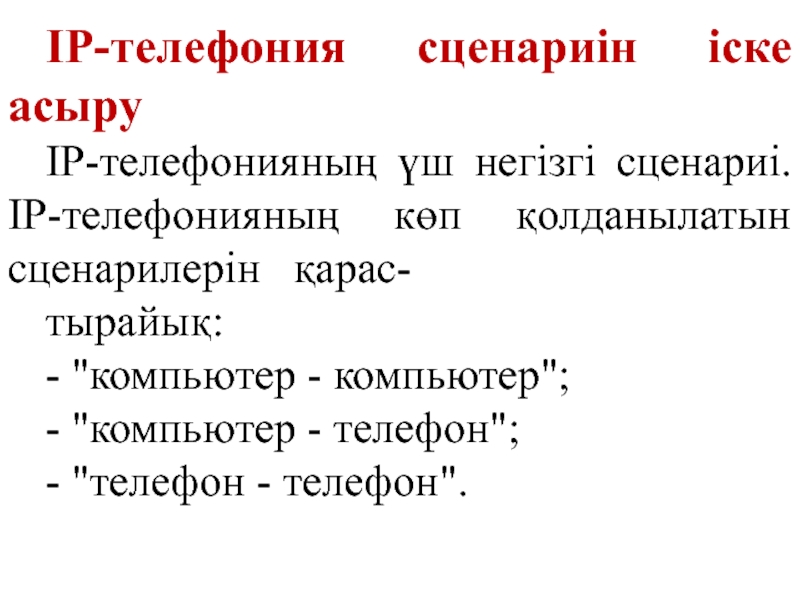

Слайд 25IP-телефония сценариін іске асыру
IP-телефонияның үш негізгі сценариі. IP-телефонияның көп қолданылатын

сценарилерін қарас-
тырайық:
- "компьютер - компьютер";
- "компьютер - телефон";
- "телефон

- телефон".
IP-телефония сценариін іске асыруIP-телефонияның үш негізгі сценариі. IP-телефонияның көп қолданылатын сценарилерін  қарас-тырайық:-

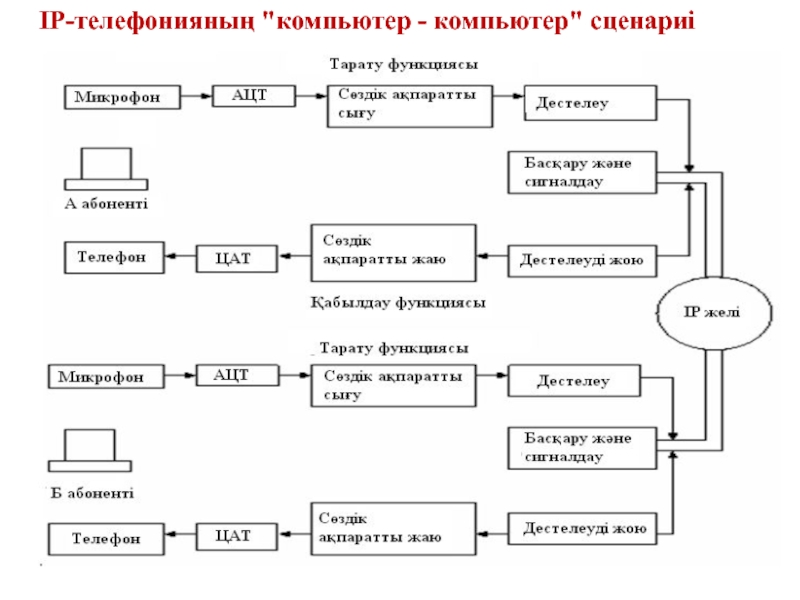

Слайд 26IP-телефонияның "компьютер - компьютер" сценариі

IP-телефонияның

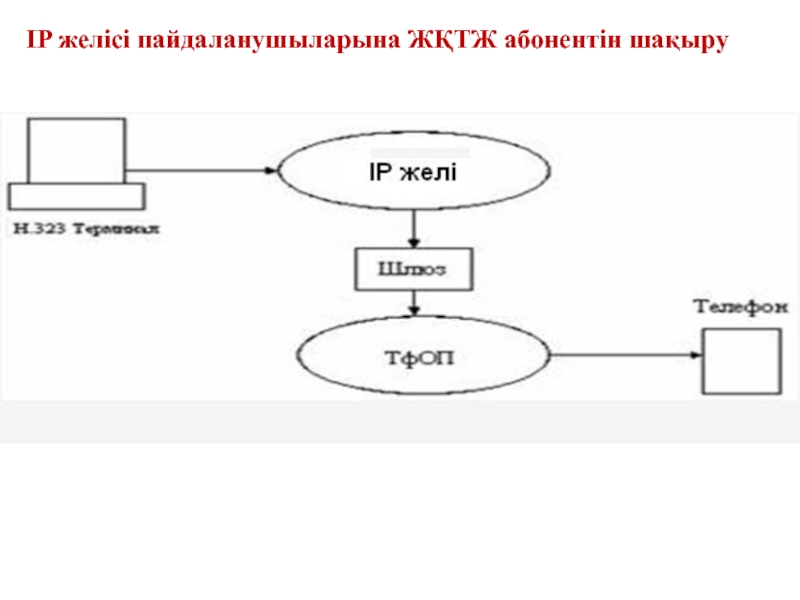

Слайд 27IP желісі пайдаланушыларына ЖҚТЖ абонентін шақыру

IP желісі пайдаланушыларына ЖҚТЖ абонентін шақыру

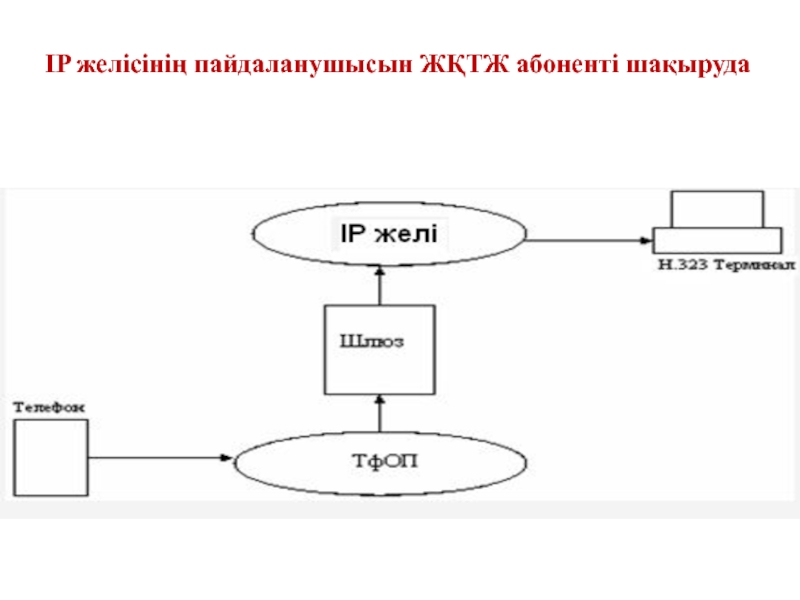

Слайд 28IP желісінің пайдаланушысын ЖҚТЖ абоненті шақыруда

IP желісінің пайдаланушысын ЖҚТЖ абоненті шақыруда

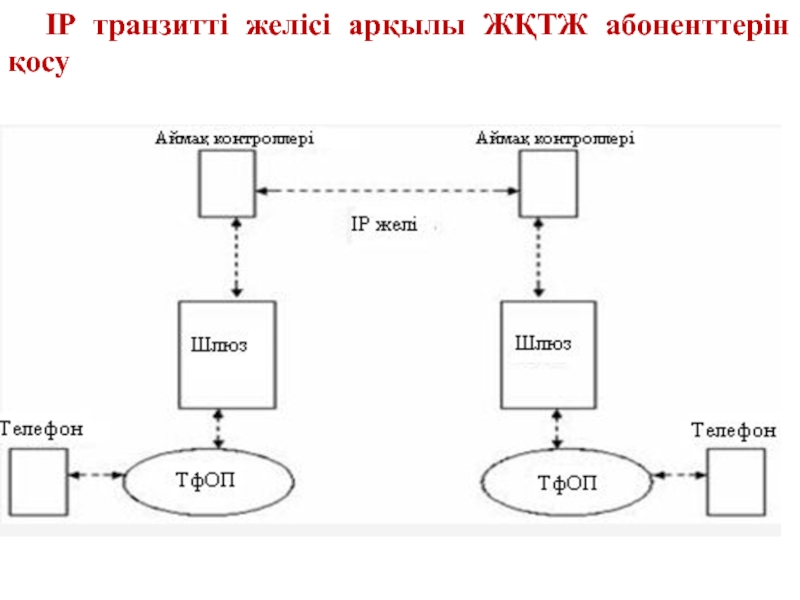

Слайд 29IP транзитті желісі арқылы ЖҚТЖ абоненттерін қосу

IP транзитті желісі арқылы ЖҚТЖ абоненттерін қосу
