Измерительные системы

производств, обладающих свойствами самоконтроля и управления, с целью надежного функционирования

и решения задач своего назначения.

1.2. Интеллектуализация средств измерений (СИ). Классификация ИВС.

ИС могут быть встроенными в аппаратуру объекта или размещаться на объекте. Так как задачей ИС, как правило, является контроль важных технологических, экологических и других параметров объекта, структура ИС часто соответствует его организационной структуре.

В зависимости от масштабности решаемых измерительных задач от организации ИС будем различать
компактные,
локальные,
распределенные ИС.

КИС

ЛИС

РИС

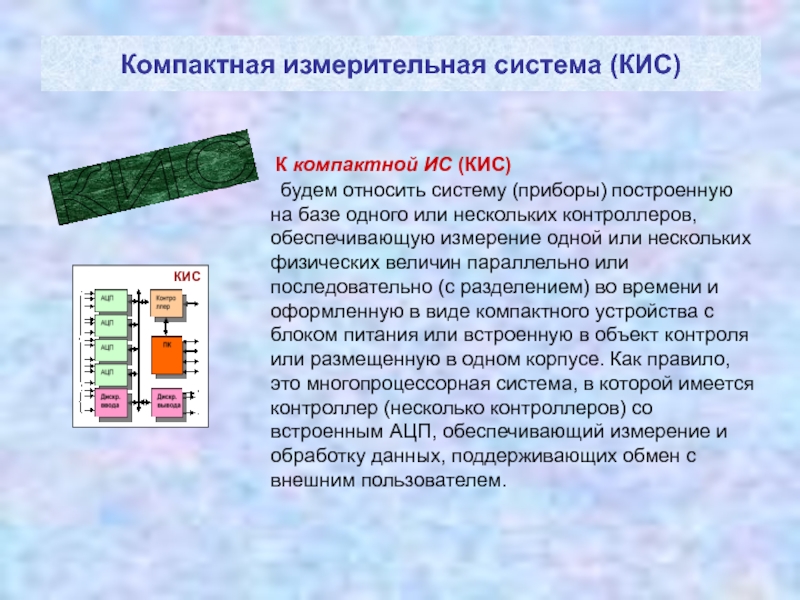

одного или нескольких контроллеров, обеспечивающую измерение одной или нескольких физических

величин параллельно или последовательно (с разделением) во времени и оформленную в виде компактного устройства с блоком питания или встроенную в объект контроля или размещенную в одном корпусе. Как правило, это многопроцессорная система, в которой имеется контроллер (несколько контроллеров) со встроенным АЦП, обеспечивающий измерение и обработку данных, поддерживающих обмен с внешним пользователем.

КИС

К компактной ИС (КИС)

управление работой ИК: запуск на измерение, чтение результатов измерения в

соответствии с расписанием измерительного эксперимента, запись в базу данных. Результаты измерений передаются в контроллер обработки, для анализа или определения характеристик исследуемого объекта, в контроллер пульта управления (ПУ), для выдачи на индикатор, или в контроллер обмена для передачи внешнему пользователю (системе более высокого уровня). Контроллер ПУ обеспечивает все функции, предусмотренные к реализации пульта управления: работа с клавиатурой, индикация, управление режимами работы, изменение расписания и др.

объекта распределенного на достаточно небольшом пространстве (десятки или сотни метров,

лаборатория, цех), имеющую в качестве ядра основной контроллер (мастер), построенную на базе компактных ИС .

К локальной ИС

ЛИС

объекта, занимающего большую территорию (километры, десятки километров). Ядром РИС, как

правило, является информационно-вычислительный комплекс, а сама система строится на базе компактных и локальных ИС. Задача определения архитектуры РИС - выбора интерфейса схожа с задачей построения ЛИС и может быть также представлена как задача оптимизации обслуживания запросов на обмен от КИС и ЛИС.

К распределенной ИС (РИС)

РИС

интерфейса схожа с задачей построения ЛИС и может быть представлена

как задача оптимизации обслуживания запросов на обмен от КИС и ЛИС.
