К ПРАКТИЧЕСКОЙ РАБОТЕ № 2 МИМНИ
Содержание
- 1. К ПРАКТИЧЕСКОЙ РАБОТЕ № 2 МИМНИ
- 2. ЭКВИВАЛЕНТНАЯ СХЕМА ДЛЯ МОДЕЛИРОВАНИЯ ЗАКОНОМЕРНОСТЕЙ ДВИЖЕНИЯ УЖА
- 3. МАТЕМАТИЧЕСКАЯ МОДЕЛЬ МИНИМИЗАЦИИ ЭНЕРГОЗАТРАТ ПРИ ВОЛНООБРАЗНОМ ДВИЖЕНИИ
- 4. РАСЧЕТНАЯ СХЕМА ДЛЯ МОДЕЛИРОВАНИЯ ЗАКОНОМЕРНОСТЕЙ ДВИЖЕНИЯ УЖА
- 5. РАСЧЕТНАЯ СХЕМА МОДЕЛИРОВАНИЕ ОПТИМАЛЬНОГО СКЛАДЫВАНИЯ ШАРНИРНО – СОЧЛЕНЕННОГО КОЛЕСНОГО ШАССИ

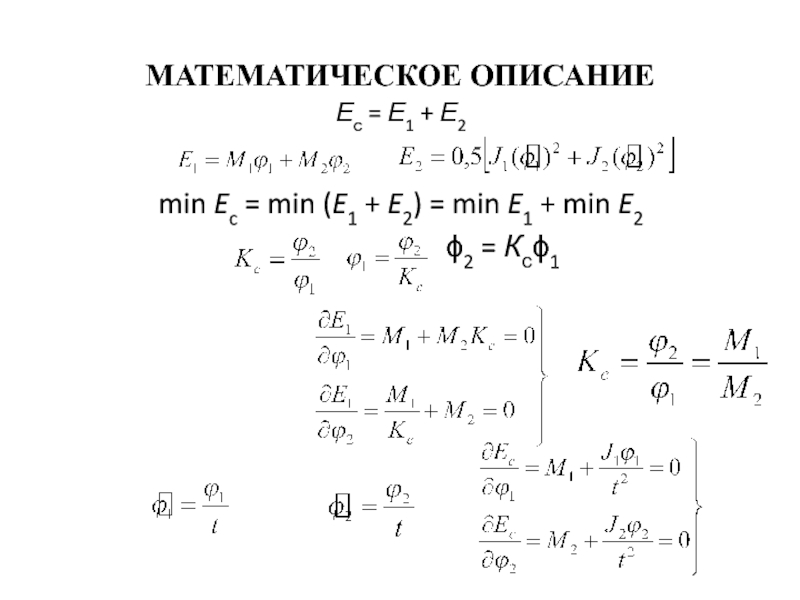

- 6. МАТЕМАТИЧЕСКОЕ ОПИСАНИЕЕс = Е1 + Е2min Ec
- 7. dA0 = δ da0
- 8. Изложенные теоретические предпосылки легли в основу технического

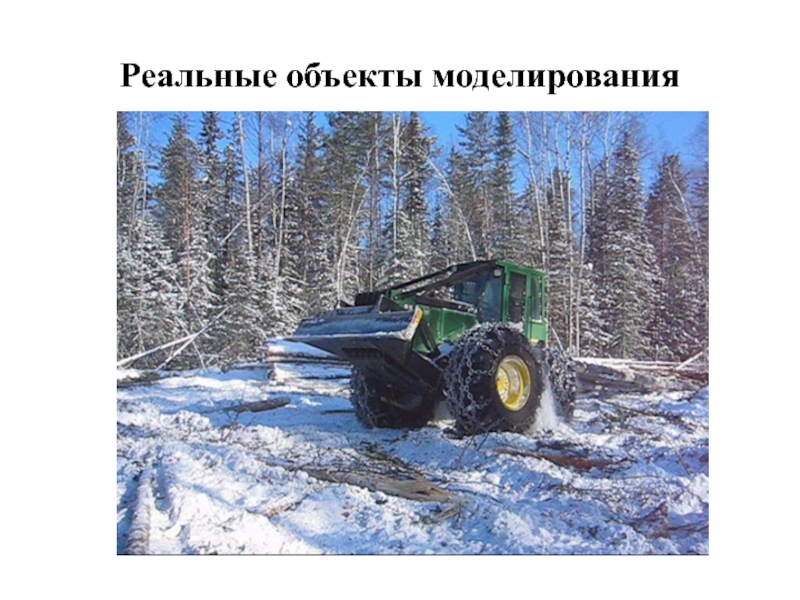

- 9. Реальные объекты моделирования
- 10. Реальные объекты моделирования

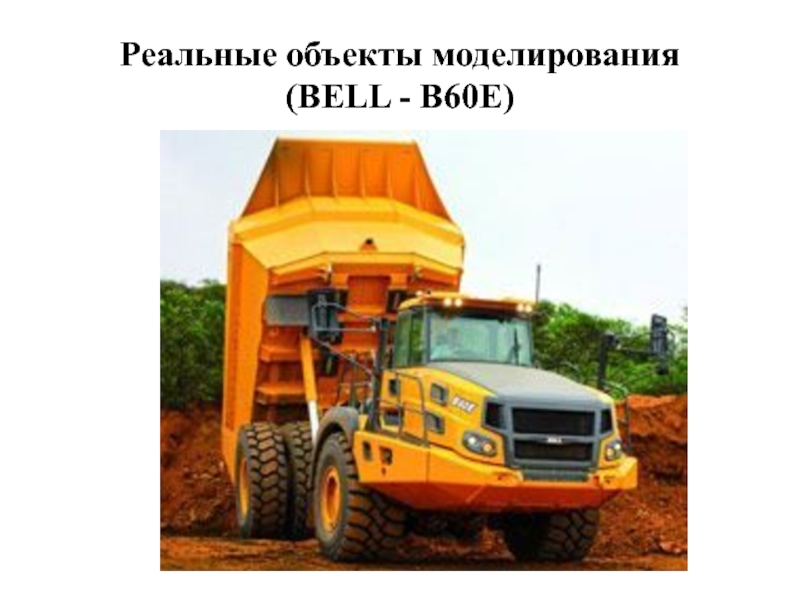

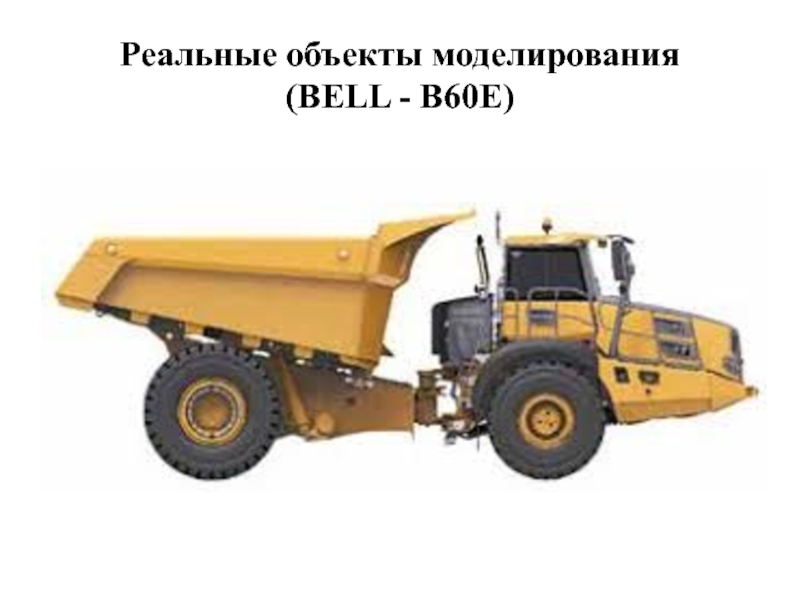

- 11. Реальные объекты моделирования (BELL - B60E)
- 12. Реальные объекты моделирования (BELL - B60E)

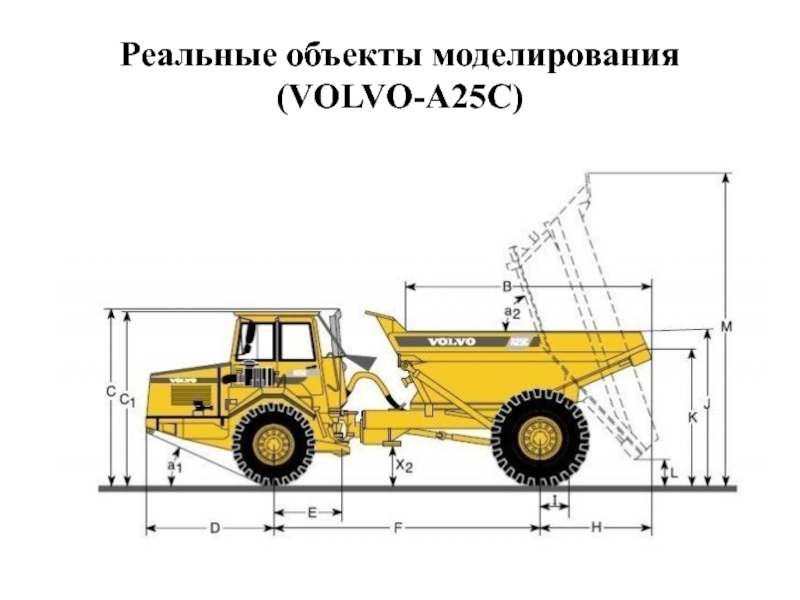

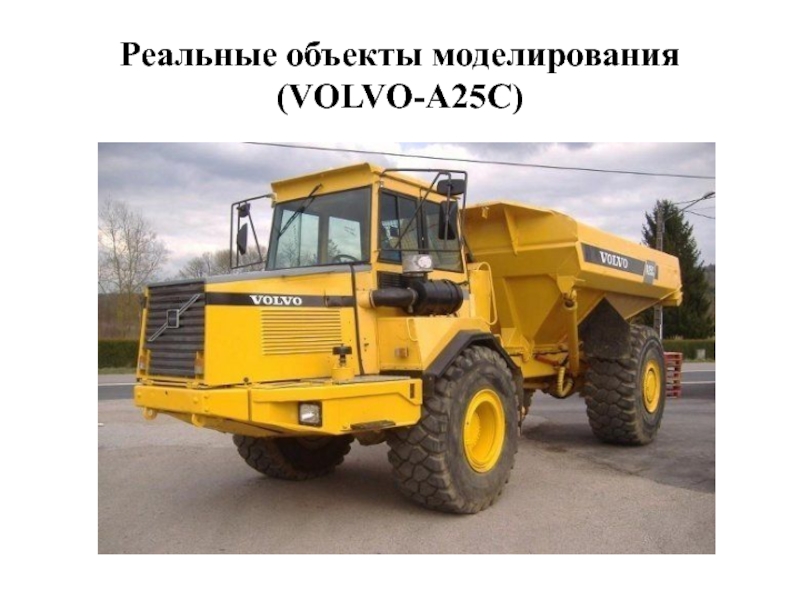

- 13. Реальные объекты моделирования (VOLVO-A25C)
- 14. Реальные объекты моделирования (VOLVO-A25C)

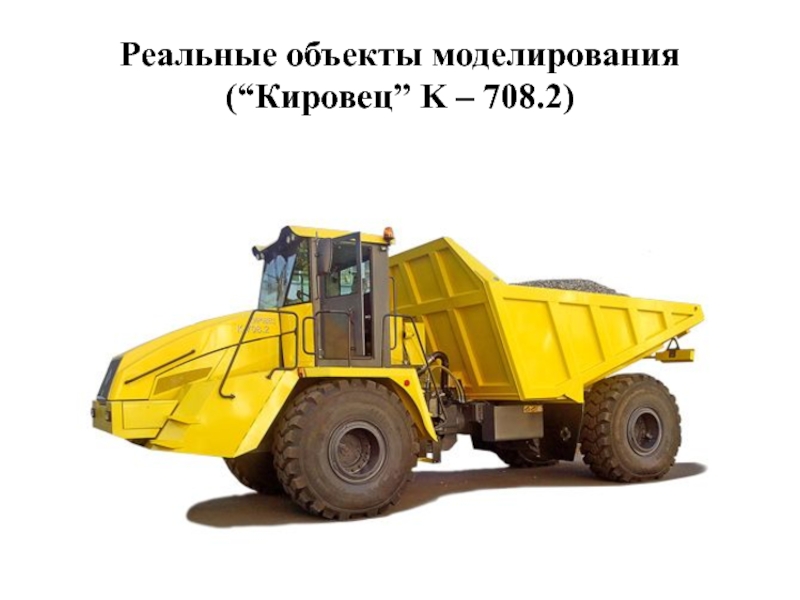

- 15. Реальные объекты моделирования (“Кировец” K – 708.2)

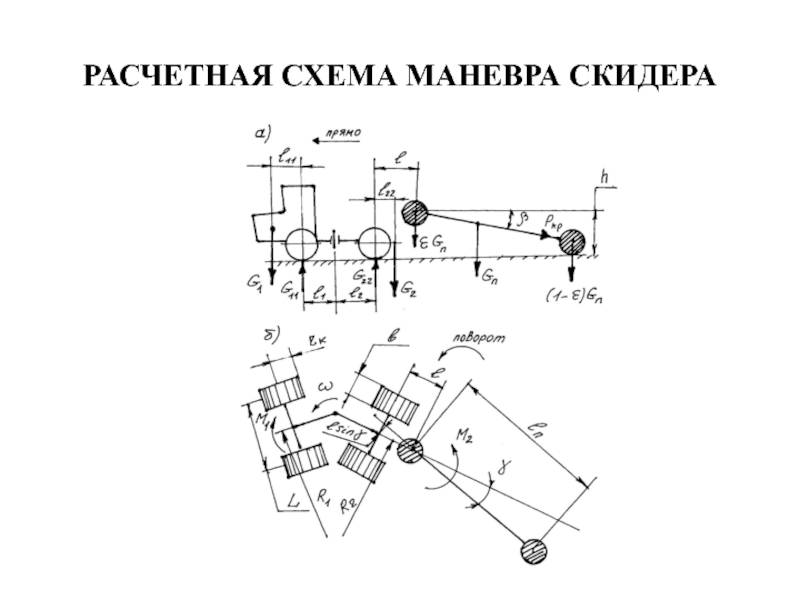

- 16. РАСЧЕТНАЯ СХЕМА МАНЕВРА СКИДЕРА
- 17. Слайд 17

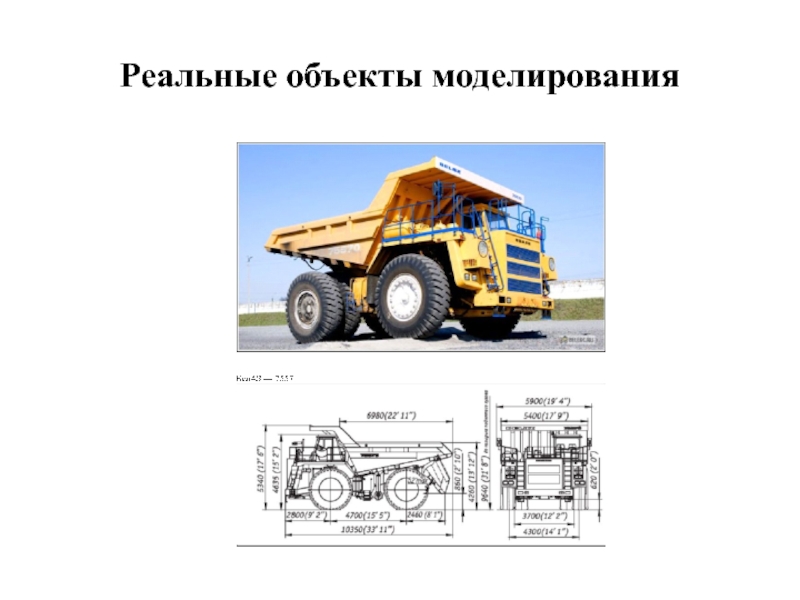

- 18. Реальные объекты моделирования

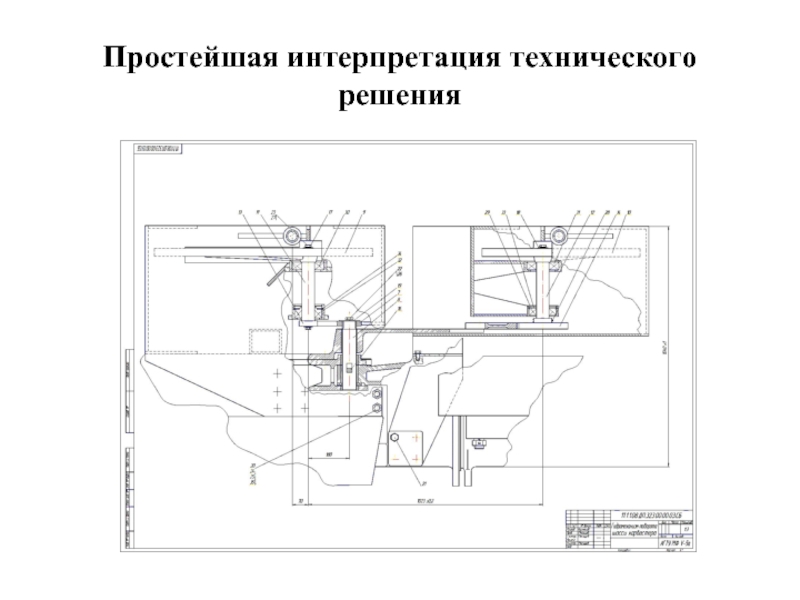

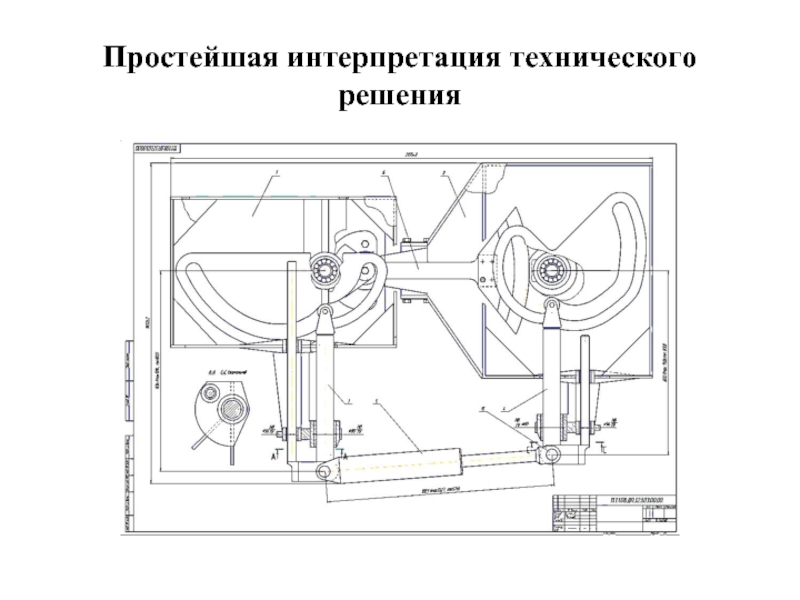

- 19. Простейшая интерпретация технического решения
- 20. Простейшая интерпретация технического решения
- 21. Блок – схема микропроцессорной системы оптимального управления гидравлическим механизмом складывания полурам шасси колесной машины

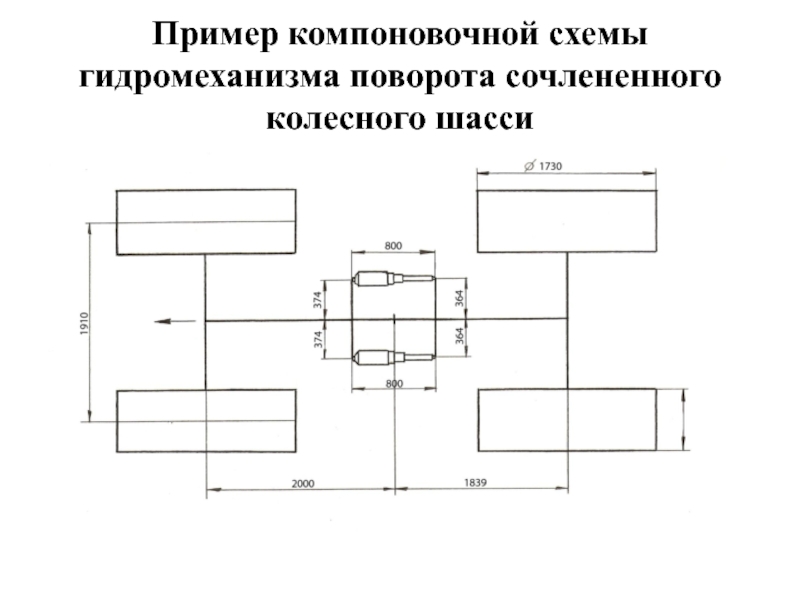

- 22. Пример компоновочной схемы гидромеханизма поворота сочлененного колесного шасси
- 23. ОЦЕНКА ЭНЕРГОЭФФЕКТИВНОСТИ МАНЕВРА
- 24. Ес, Джп, градТеоретически установлено, что возможно оптимальное
- 25. Пример управления гидромеханизмом В сторону гидроцилиндра В
- 26. Пример управления гидромеханизмом В сторону гидроцилиндра В сторону противоположную гидроцилиндру

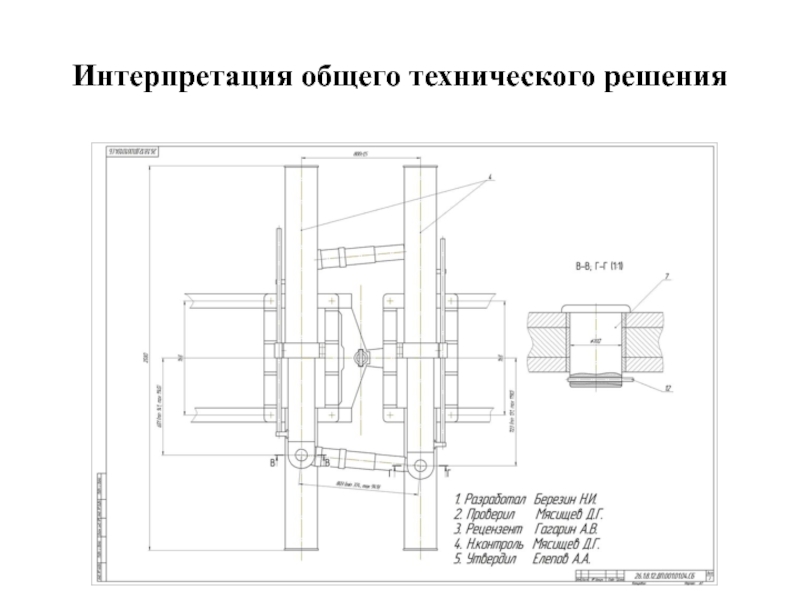

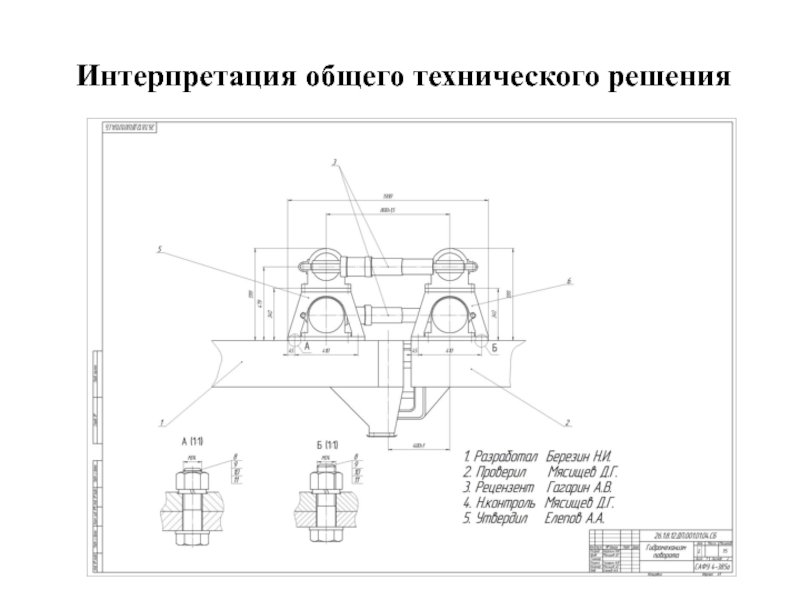

- 27. Интерпретация общего технического решения
- 28. Интерпретация общего технического решения
- 29. Скачать презентанцию

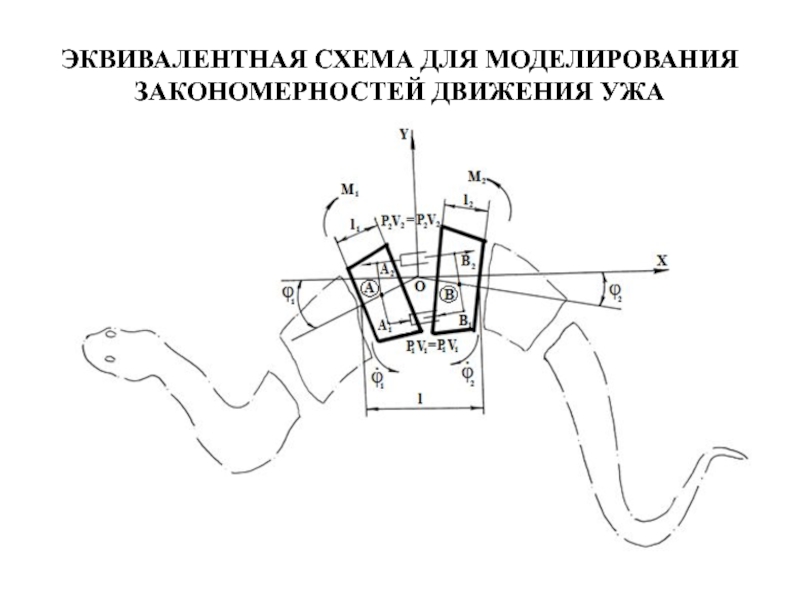

ЭКВИВАЛЕНТНАЯ СХЕМА ДЛЯ МОДЕЛИРОВАНИЯ ЗАКОНОМЕРНОСТЕЙ ДВИЖЕНИЯ УЖА
Слайды и текст этой презентации

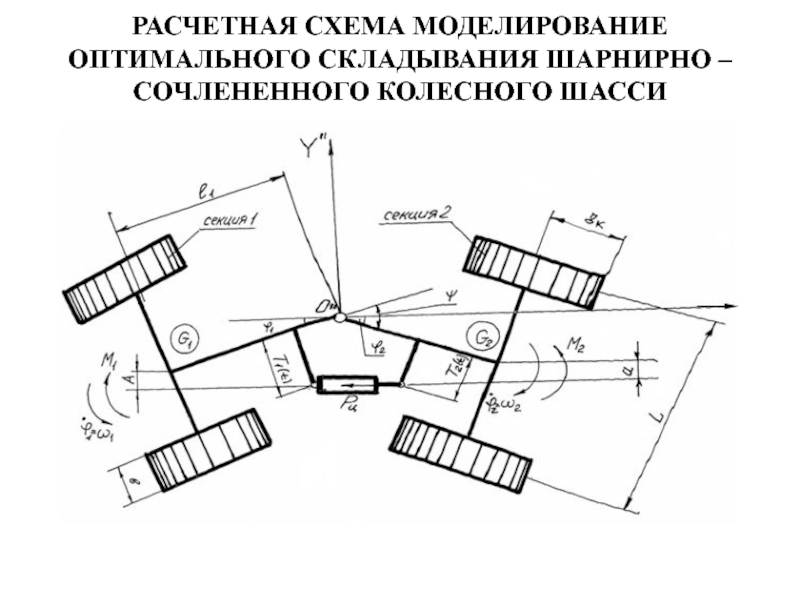

Слайд 5РАСЧЕТНАЯ СХЕМА МОДЕЛИРОВАНИЕ ОПТИМАЛЬНОГО СКЛАДЫВАНИЯ ШАРНИРНО – СОЧЛЕНЕННОГО КОЛЕСНОГО ШАССИ
Слайд 8
Изложенные теоретические предпосылки легли в основу технического решения, признанного изобретением
(“Трелевочно – транспортная машина”, по заявке 4942046/11, МКИ5 В60Р3/40).

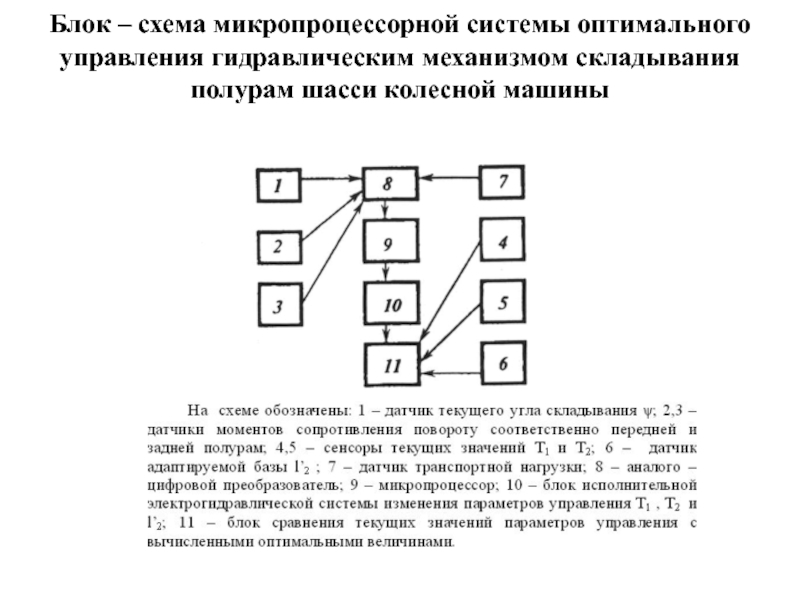

Слайд 21Блок – схема микропроцессорной системы оптимального управления гидравлическим механизмом складывания
полурам шасси колесной машины

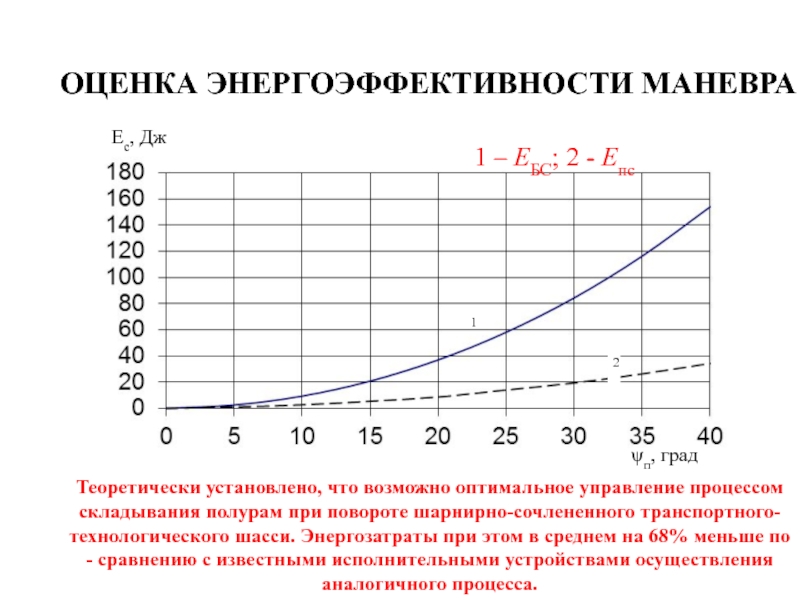

Слайд 24Ес, Дж
п, град
Теоретически установлено, что возможно оптимальное управление процессом складывания
полурам при повороте шарнирно-сочлененного транспортного-
технологического шасси. Энергозатраты при этом в
среднем на 68% меньше по - сравнению с известными исполнительными устройствами осуществления аналогичного процесса.1 – ЕБС; 2 - Епс

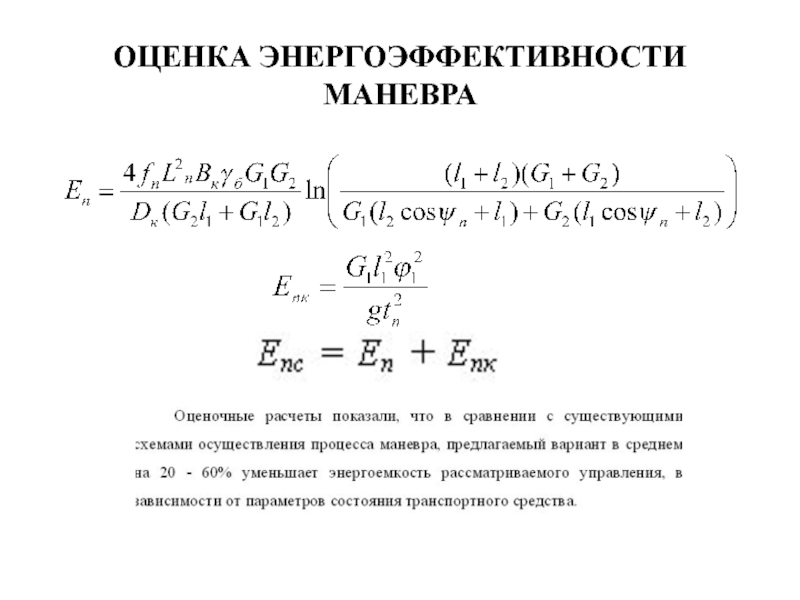

ОЦЕНКА ЭНЕРГОЭФФЕКТИВНОСТИ МАНЕВРА
1
2

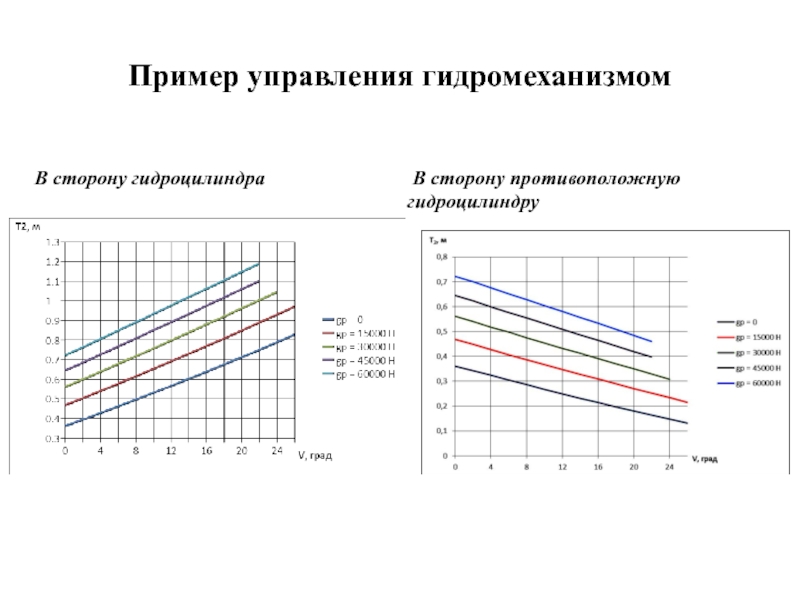

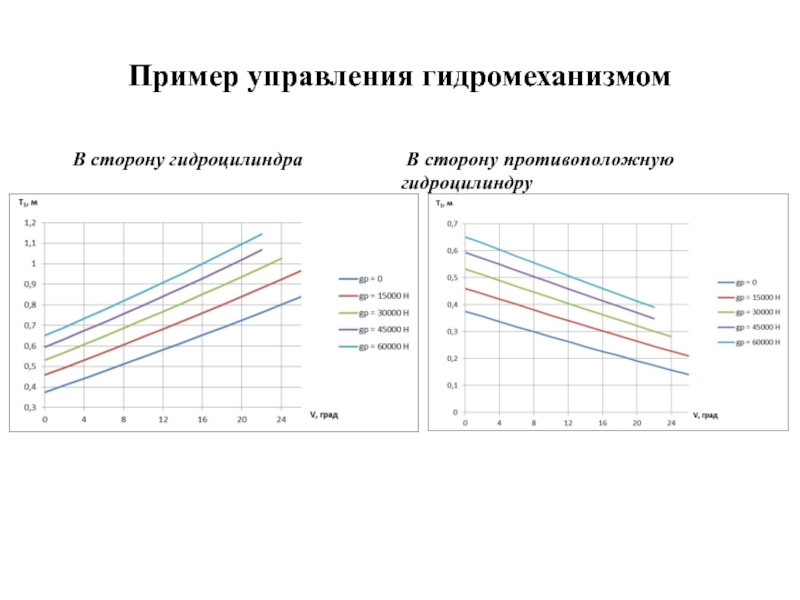

Слайд 25Пример управления гидромеханизмом
В сторону гидроцилиндра
В сторону противоположную
гидроцилиндру
Слайд 26Пример управления гидромеханизмом
В сторону гидроцилиндра
В сторону противоположную
гидроцилиндру
