КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ
Содержание
- 1. КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ
- 2. КАТАЛИТИЧЕСКИЙ РИФОРМИНГ
- 3. ЦЕЛИ КАТАЛИТИЧЕСКОГО РИФОРМИНГАПолучениевысокооктанового бензина
- 4. КАТАЛИЗ РИФОРМИНГАГидроформингКатализатор — (Mo,Cr)-Al-OРеакции:дегидрирование — — изомеризация — — гидрирование
- 5. КАТАЛИЗ РИФОРМИНГАПлатформингКатализатор — бифункциональный: Pt/Al2O3Реакции:дегидрирование,дегидроциклизация — — изомеризация — — «ароматизация», гидрирование

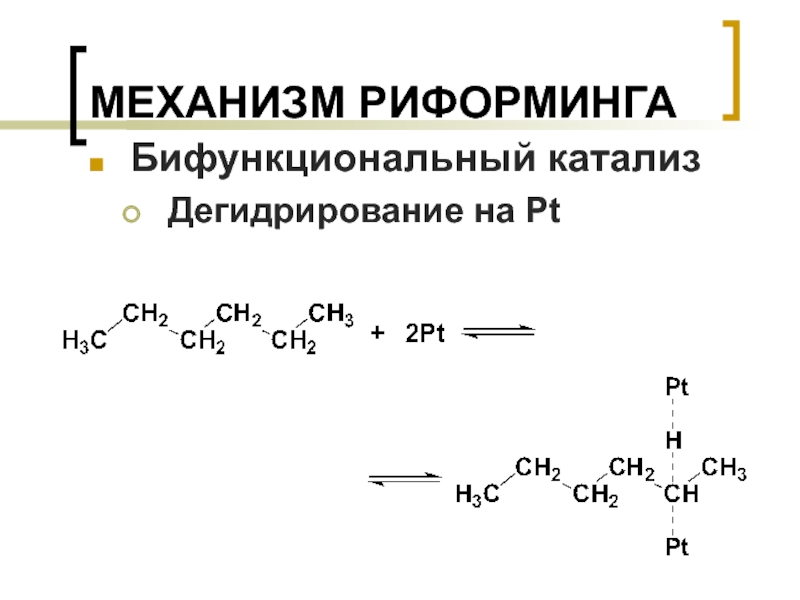

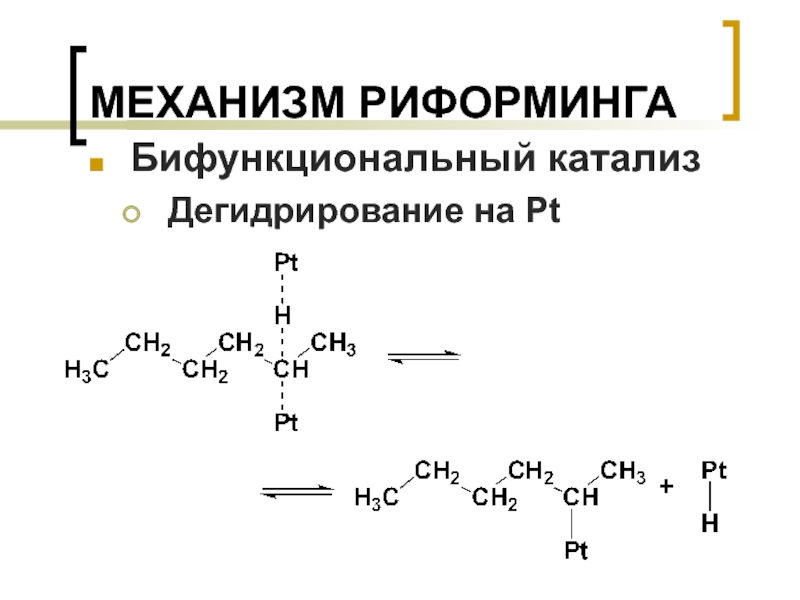

- 6. МЕХАНИЗМ РИФОРМИНГАБифункциональный катализДегидрирование на Pt
- 7. МЕХАНИЗМ РИФОРМИНГАБифункциональный катализДегидрирование на Pt+

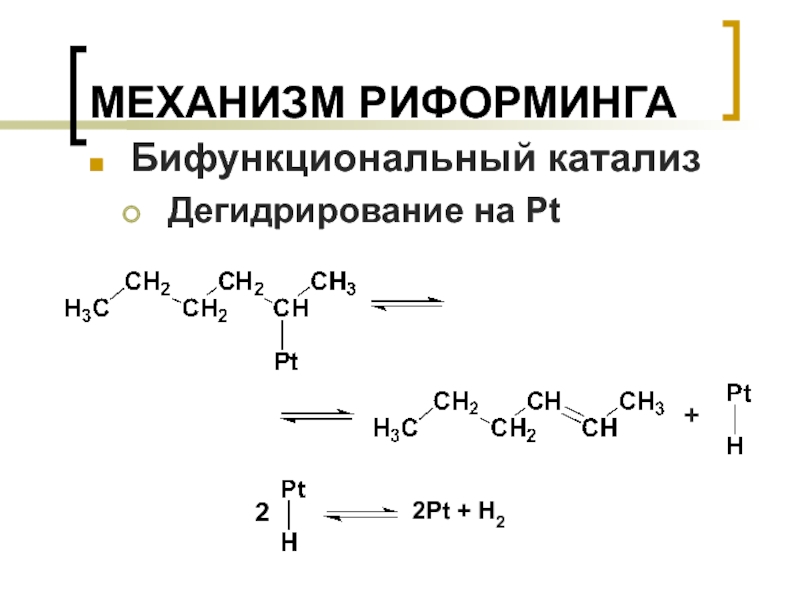

- 8. МЕХАНИЗМ РИФОРМИНГАБифункциональный катализДегидрирование на Pt+22Pt + H2

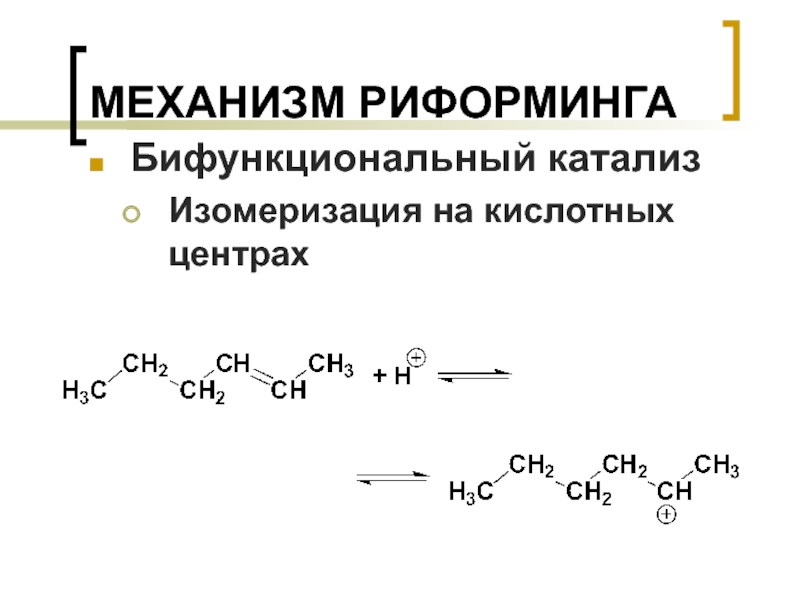

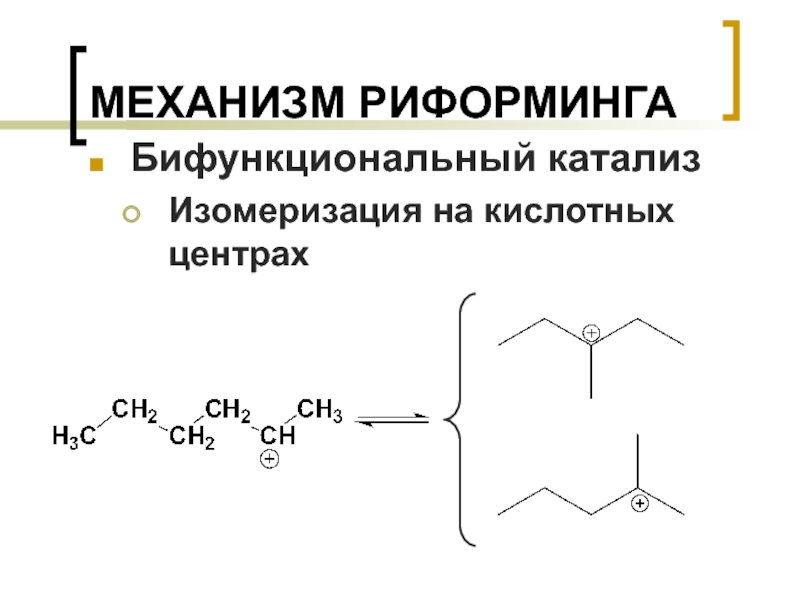

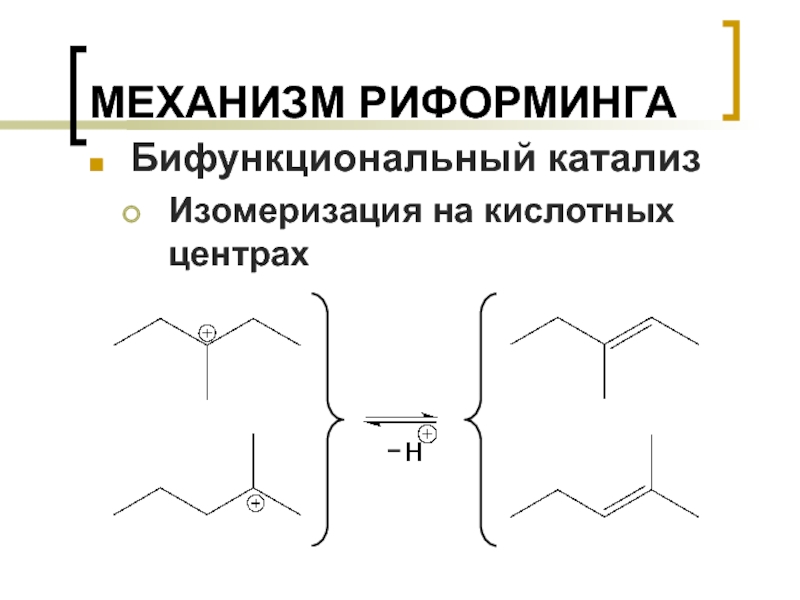

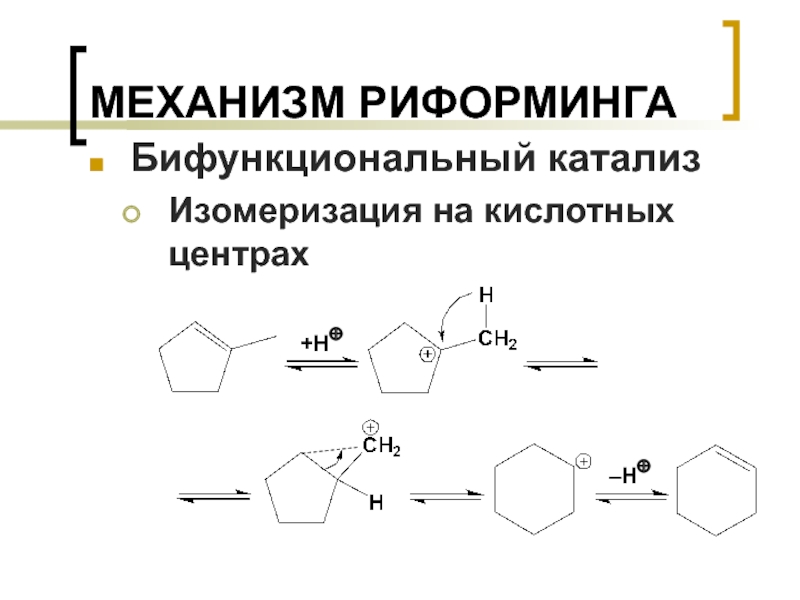

- 9. МЕХАНИЗМ РИФОРМИНГАБифункциональный катализИзомеризация на кислотных центрах
- 10. МЕХАНИЗМ РИФОРМИНГАБифункциональный катализИзомеризация на кислотных центрах
- 11. МЕХАНИЗМ РИФОРМИНГАБифункциональный катализИзомеризация на кислотных центрах–
- 12. МЕХАНИЗМ РИФОРМИНГАБифункциональный катализИзомеризация на кислотных центрах+H–H

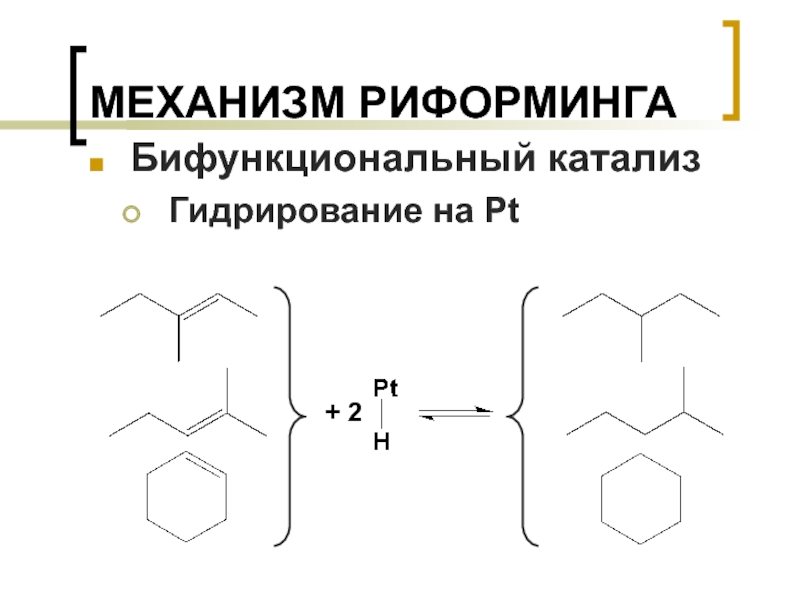

- 13. МЕХАНИЗМ РИФОРМИНГАБифункциональный катализГидрирование на Pt+ 2

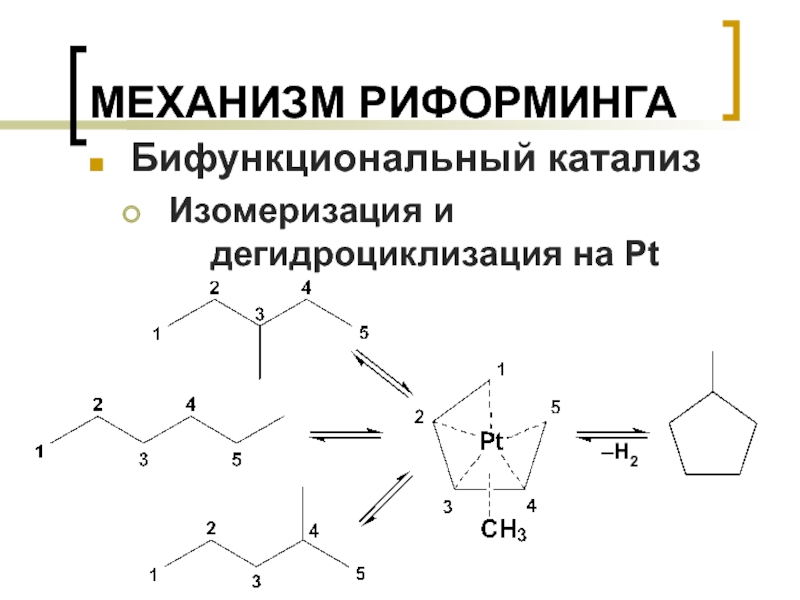

- 14. МЕХАНИЗМ РИФОРМИНГАБифункциональный катализИзомеризация и дегидроциклизация на Pt–H2

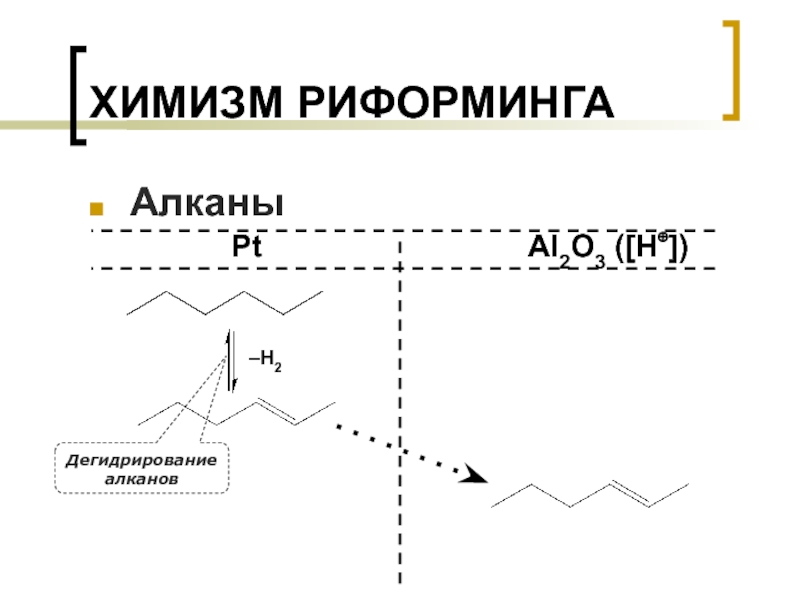

- 15. ХИМИЗМ РИФОРМИНГААлканыPtAl2O3 ([H])–H2Дегидрирование алканов

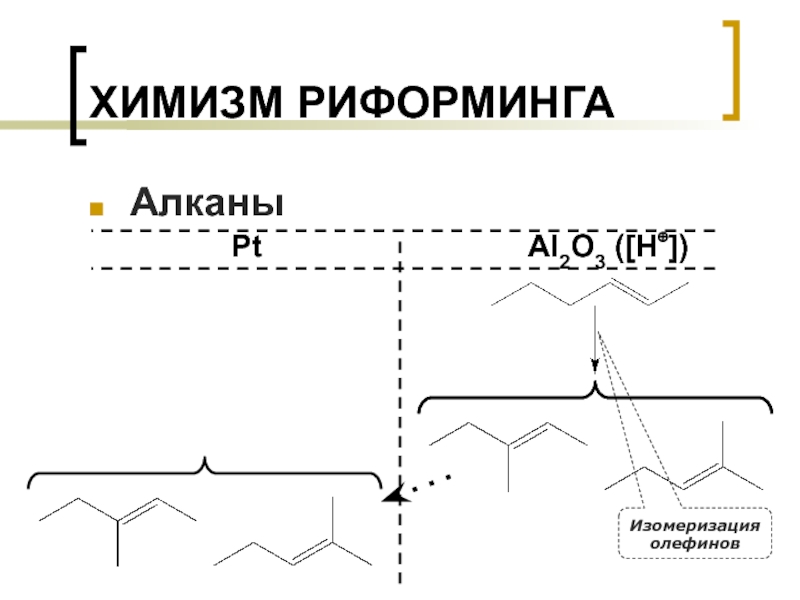

- 16. ХИМИЗМ РИФОРМИНГААлканыPtAl2O3 ([H])Изомеризация олефинов
- 17. ХИМИЗМ РИФОРМИНГААлканыPt+H2Al2O3 ([H])Гидрирование изоолефинов

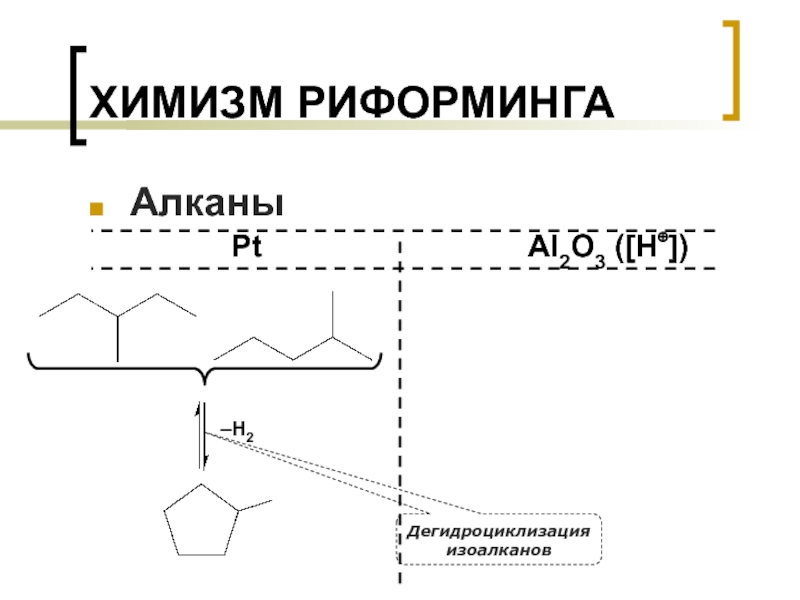

- 18. ХИМИЗМ РИФОРМИНГААлканыPt–H2Al2O3 ([H])Дегидроциклизация изоалканов

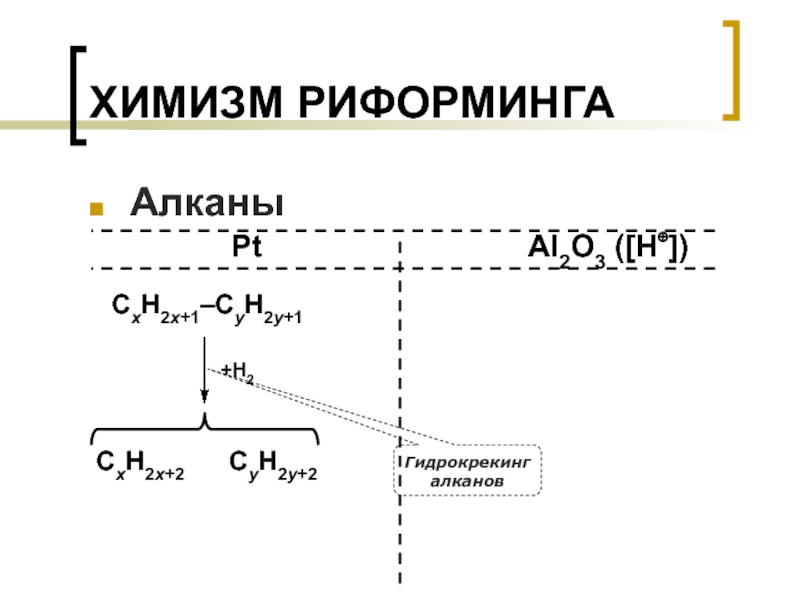

- 19. ХИМИЗМ РИФОРМИНГААлканыPt+H2Al2O3 ([H])Гидрокрекинг алкановCxH2x+1–CyH2y+1CxH2x+2 CyH2y+2

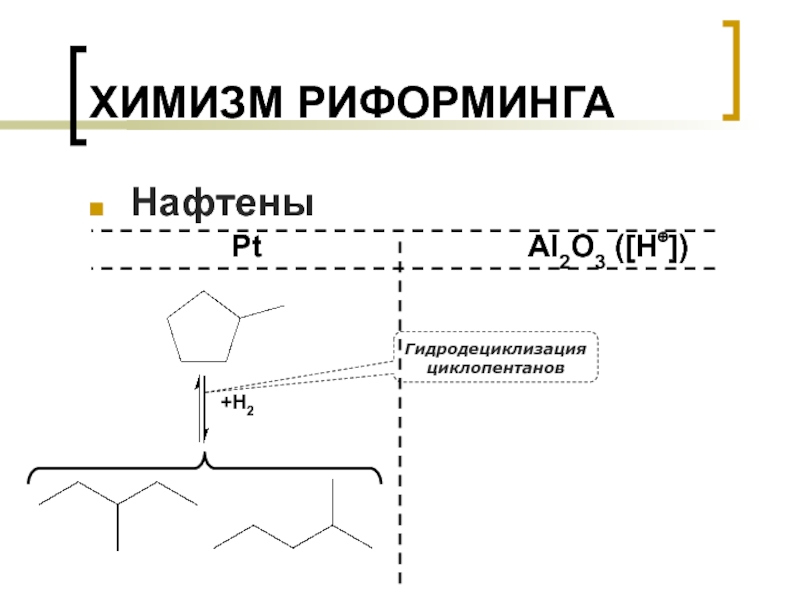

- 20. ХИМИЗМ РИФОРМИНГАНафтеныPt+H2Al2O3 ([H])Гидродециклизация циклопентанов
- 21. ХИМИЗМ РИФОРМИНГАНафтеныPt–H2Al2O3 ([H])Дегидрирование циклопентанов
- 22. ХИМИЗМ РИФОРМИНГАНафтеныPtAl2O3 ([H])Изомеризация циклопентенов–H2Дегидрирование циклогексанов

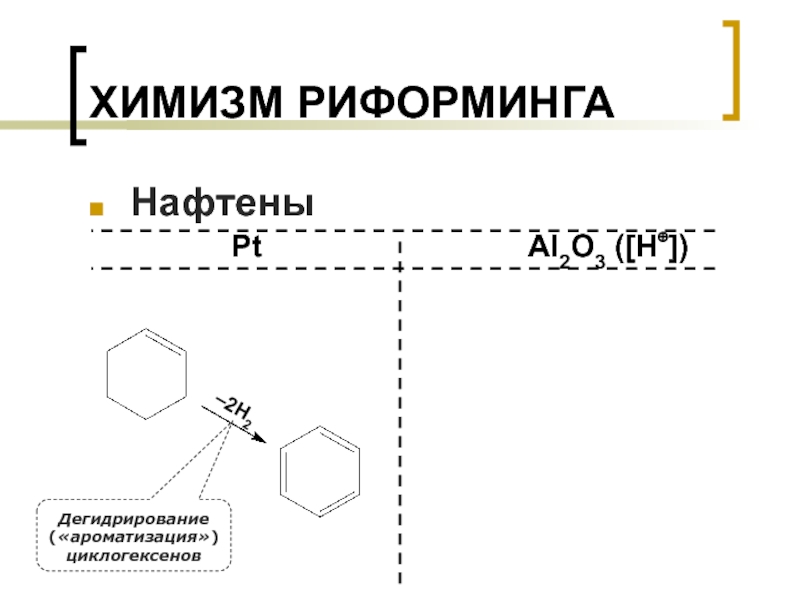

- 23. ХИМИЗМ РИФОРМИНГАНафтеныPtAl2O3 ([H])–2H2Дегидрирование («ароматизация») циклогексенов

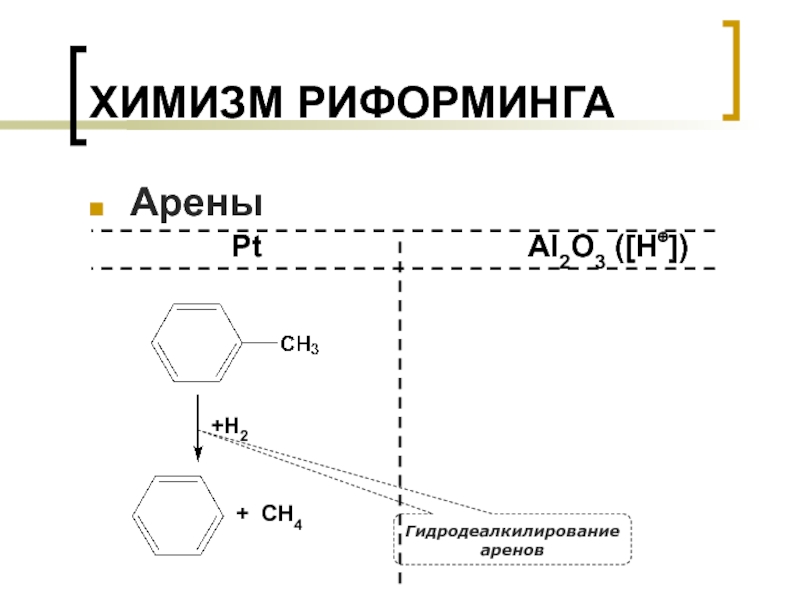

- 24. ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])+H2Гидродеалкилирование аренов+ СH4

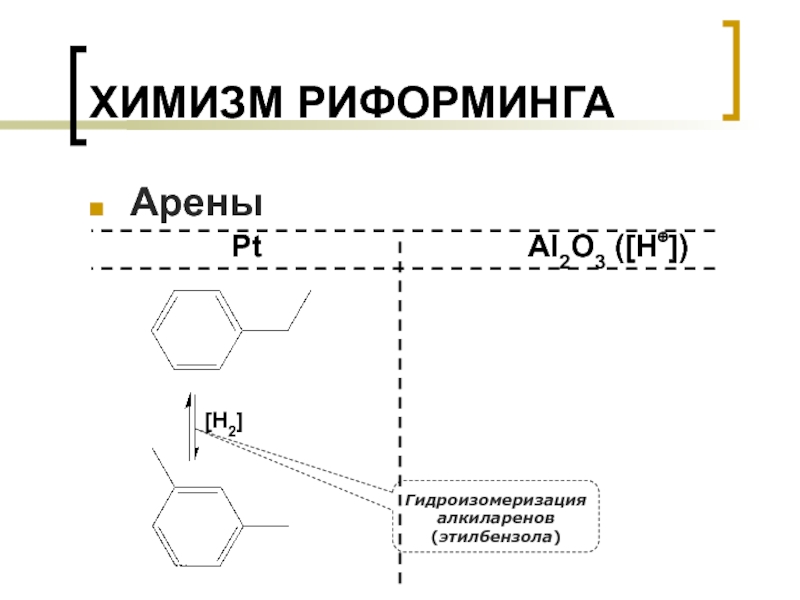

- 25. ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])[H2]Гидроизомеризация алкиларенов (этилбензола)

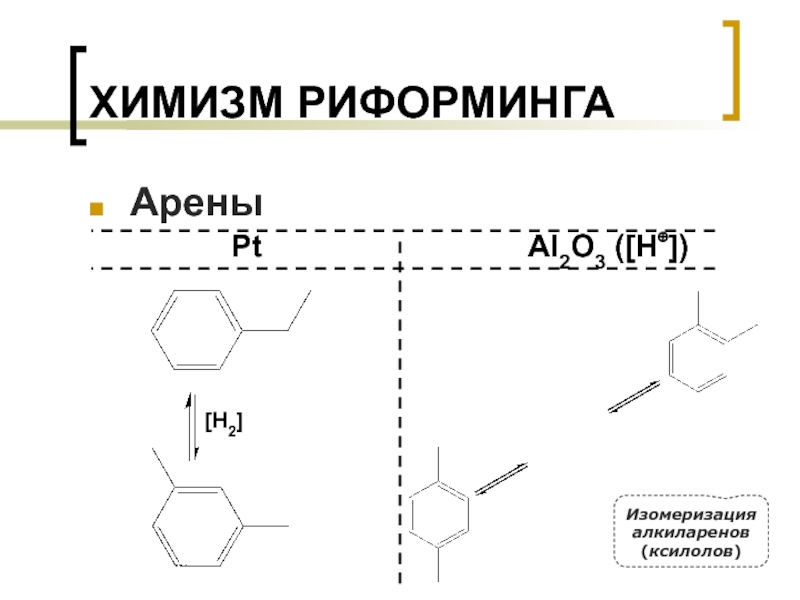

- 26. ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])Изомеризация алкиларенов (ксилолов)[H2]

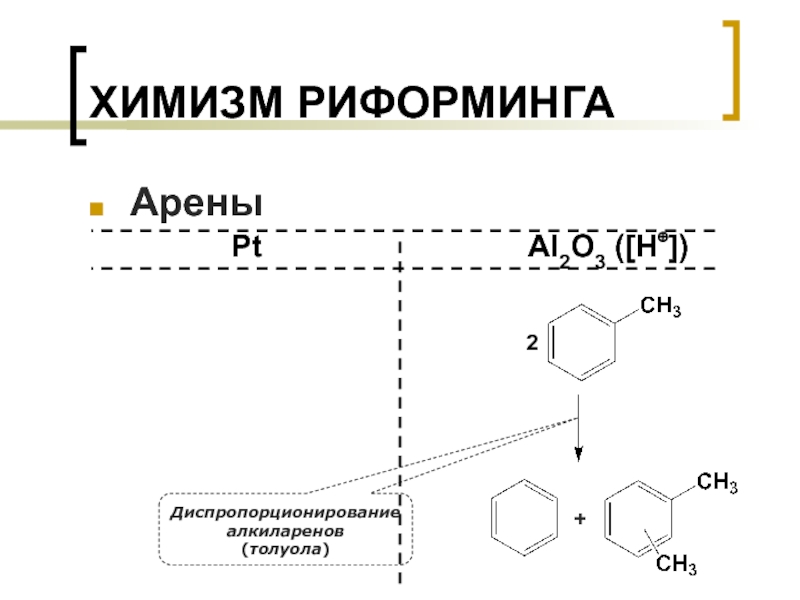

- 27. ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])Диспропорционирование алкиларенов (толуола)2+
- 28. ХИМИЗМ РИФОРМИНГАн-Алканыi-АлканыЦикло- пентаныЦикло- гексаныАреныОлефиныЦикло- пентеныНизшие алканыЦикло- гексеныi-Олефины
- 29. ХИМИЗМ РИФОРМИНГАОбщие брутто-реакцииОбразование изоалкановн-Алканыi-АлканыЦикло- пентаныЦикло- гексаныАреныОлефиныЦикло- пентеныЦикло- гексеныi-Олефины
- 30. ХИМИЗМ РИФОРМИНГАОбщие брутто-реакцииОбразование изоалканов+ H2∆V = 0∆H ≤ 0∆V > 0∆H > 0
- 31. ХИМИЗМ РИФОРМИНГАОбщие брутто-реакции«Ароматизация» алкановн-Алканыi-АлканыЦикло- пентаныЦикло- гексаныАреныОлефиныЦикло- пентеныЦикло- гексеныi-Олефины
- 32. ХИМИЗМ РИФОРМИНГАОбщие брутто-реакции«Ароматизация» алканов+ 4H2∆V ≫ 0∆H ≫ 0
- 33. ХИМИЗМ РИФОРМИНГАОбщие брутто-реакции«Ароматизация» нафтеновн-Алканыi-АлканыЦикло- пентаныЦикло- гексаныАреныОлефиныЦикло- пентеныЦикло- гексеныi-Олефины
- 34. ХИМИЗМ РИФОРМИНГАОбщие брутто-реакции«Ароматизация» нафтенов+ 3H2∆V ≫ 0∆H ≫ 0
- 35. ХИМИЗМ РИФОРМИНГАСостояние катализатораРеакции уплотненияОтравление PtCx·Кат + y/2H2CxHy + Кат[S]Pt + [S][PtS]
- 36. ТЕРМОДИНАМИКА РИФОРМИНГАВлияние температурыВысокая эндотермичность
- 37. ТЕРМОДИНАМИКА РИФОРМИНГАВлияние давленияЗначительное увеличение
- 38. УСЛОВИЯ РИФОРМИНГА

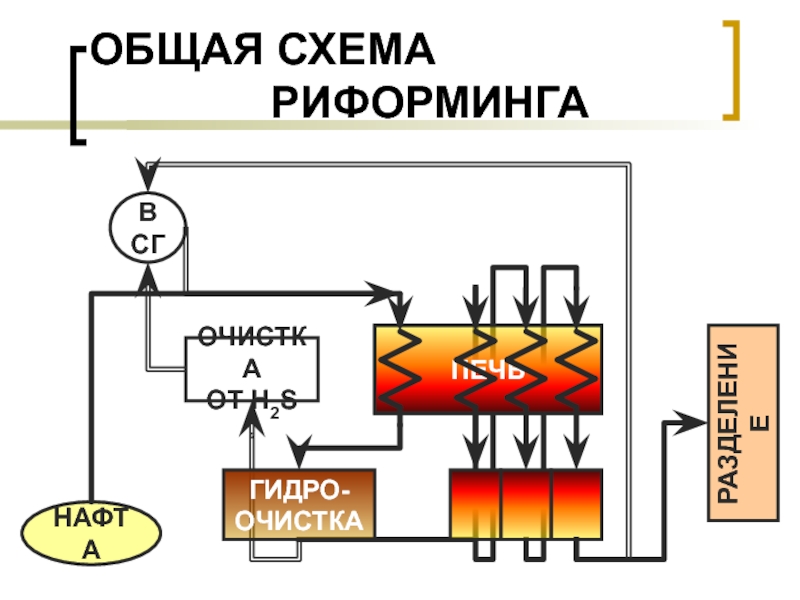

- 39. ПЕЧЬОБЩАЯ СХЕМА РИФОРМИНГАГИДРО-ОЧИСТКАНАФТАВСГОЧИСТКАОТ H2SРАЗДЕЛЕНИЕ

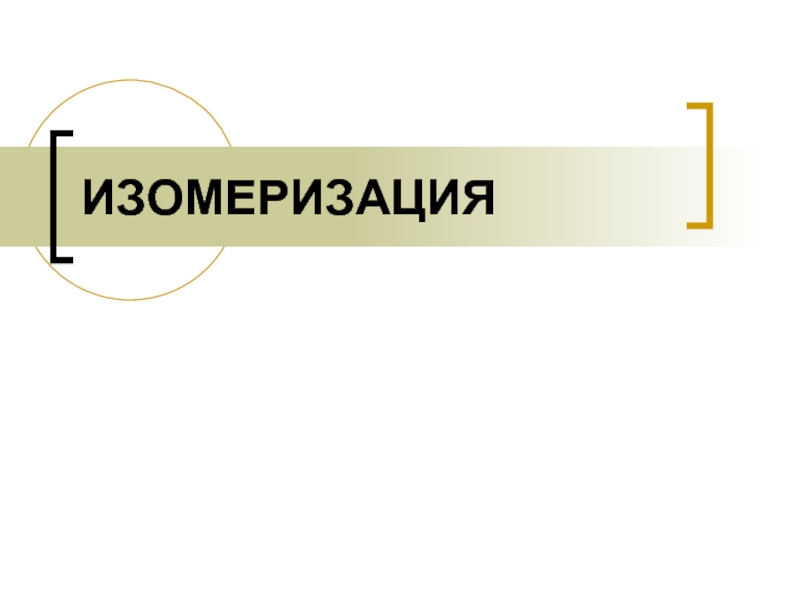

- 40. ИЗОМЕРИЗАЦИЯ

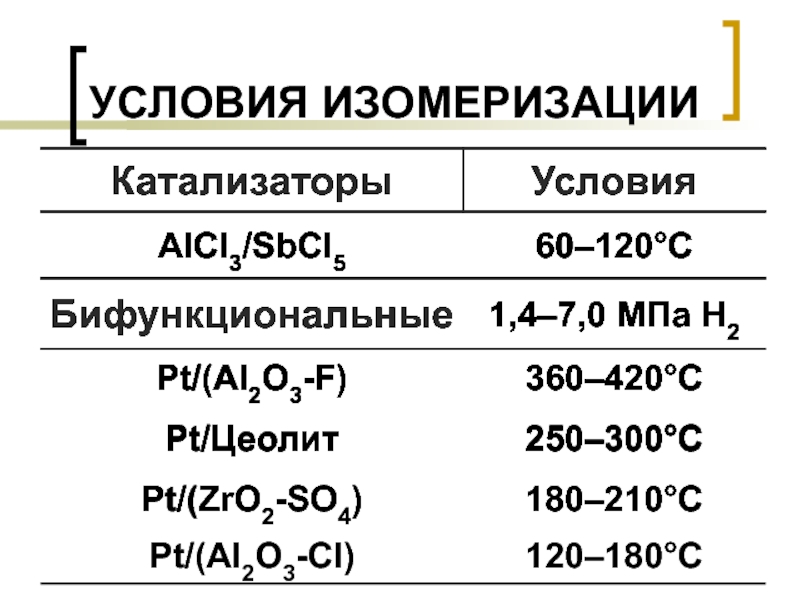

- 41. УСЛОВИЯ ИЗОМЕРИЗАЦИИ
- 42. ХИМИЗМ ИЗОМЕРИЗАЦИИКатализ AlCl3Промотор — следы олефиновСокатализатор — HCl+ HCl + AlCl3+ AlCl4

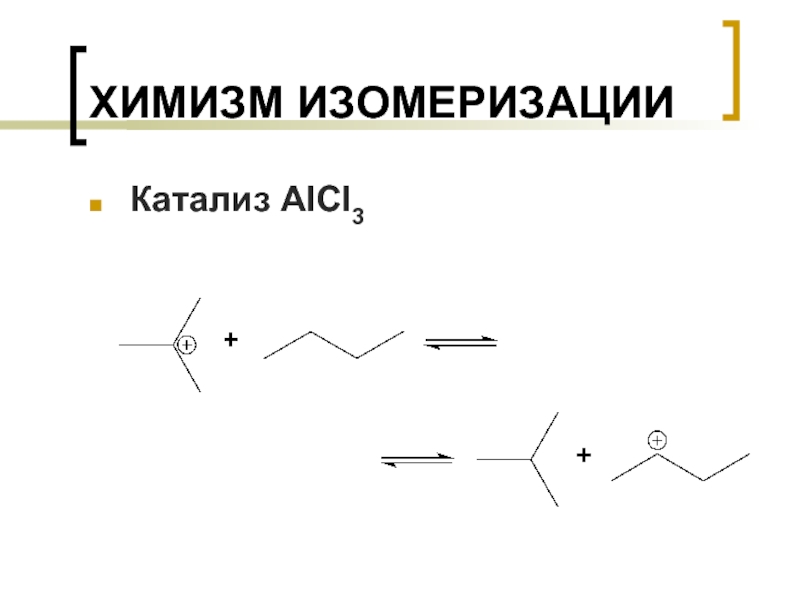

- 43. ХИМИЗМ ИЗОМЕРИЗАЦИИКатализ AlCl3++
- 44. ХИМИЗМ ИЗОМЕРИЗАЦИИКатализ AlCl3Недостатки:Высокая токсичность (AlCl3/SbCl5)Высокая коррозияПобочная реакция:R + AlCl4 RCl + AlCl3
- 45. ХИМИЗМ ИЗОМЕРИЗАЦИИБифункциональный катализКатализатор Pt/(кислотный носитель)аналог катализа платформингаболее

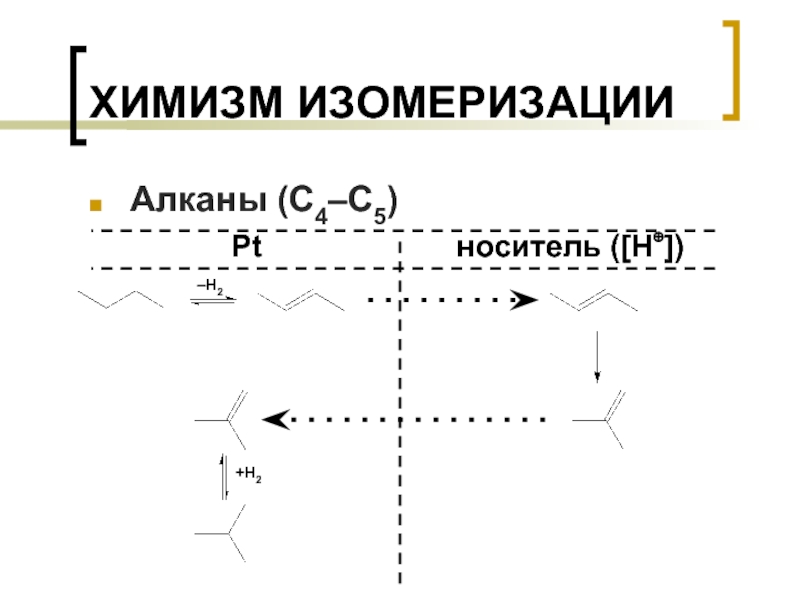

- 46. ХИМИЗМ ИЗОМЕРИЗАЦИИАлканы (С4–С5)Ptноситель ([H])–H2+H2

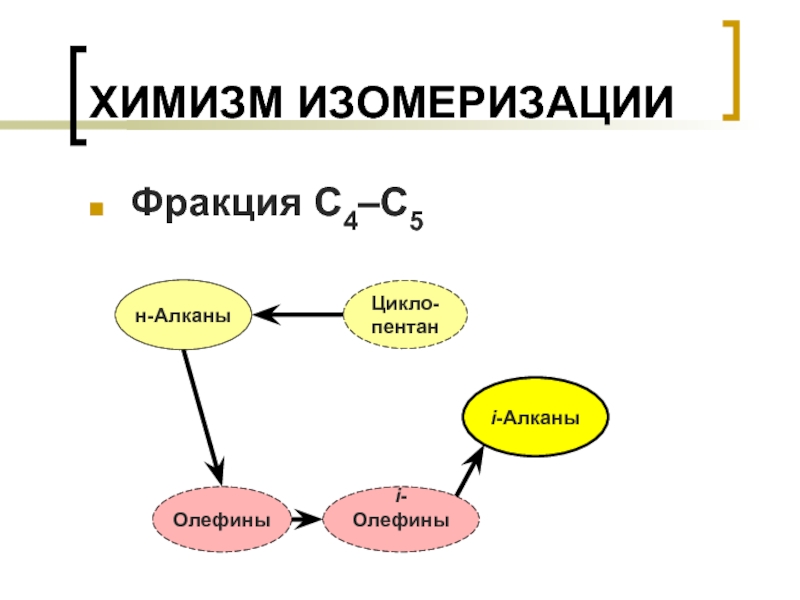

- 47. ХИМИЗМ ИЗОМЕРИЗАЦИИФракция С4–С5н-Алканыi-АлканыЦикло- пентанОлефиныi-Олефины
- 48. ХИМИЗМ ИЗОМЕРИЗАЦИИАлканы (С6)Pt+H2носитель ([H])

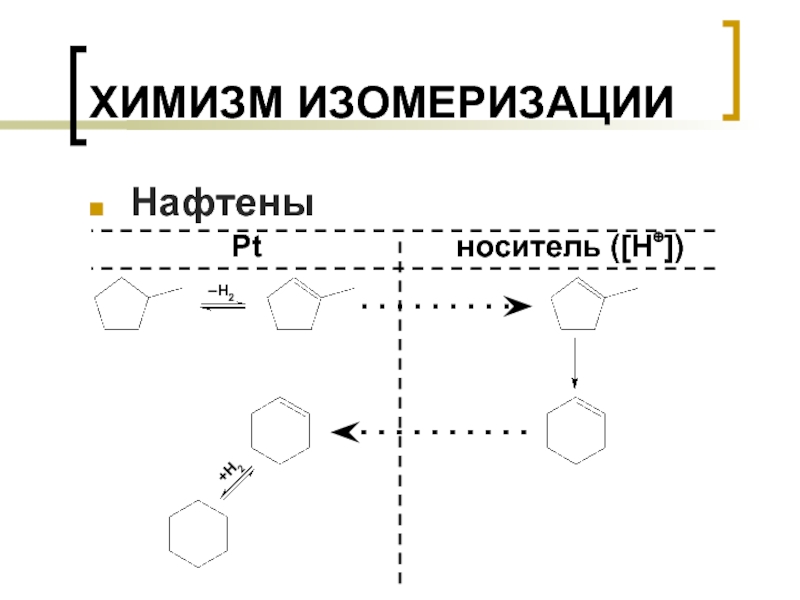

- 49. ХИМИЗМ ИЗОМЕРИЗАЦИИНафтеныPt–H2+H2носитель ([H])
- 50. ХИМИЗМ ИЗОМЕРИЗАЦИИАреныPt+3H2носитель ([H])
- 51. ХИМИЗМ ИЗОМЕРИЗАЦИИФракция С6н-ГексанМетил- пентаныМетил- циклопентанЦикло- гексанБензолГексеныЦикло- пентеныЦикло- гексенМетил- пентены
- 52. Скачать презентанцию
КАТАЛИТИЧЕСКИЙ РИФОРМИНГ
Слайды и текст этой презентации

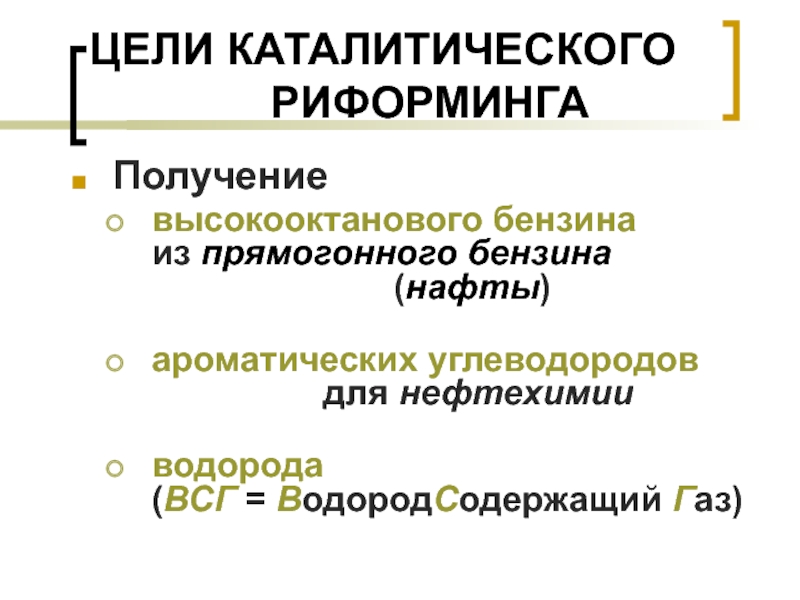

Слайд 3ЦЕЛИ КАТАЛИТИЧЕСКОГО
РИФОРМИНГА
Получение
высокооктанового бензина
из прямогонного бензина
(нафты)

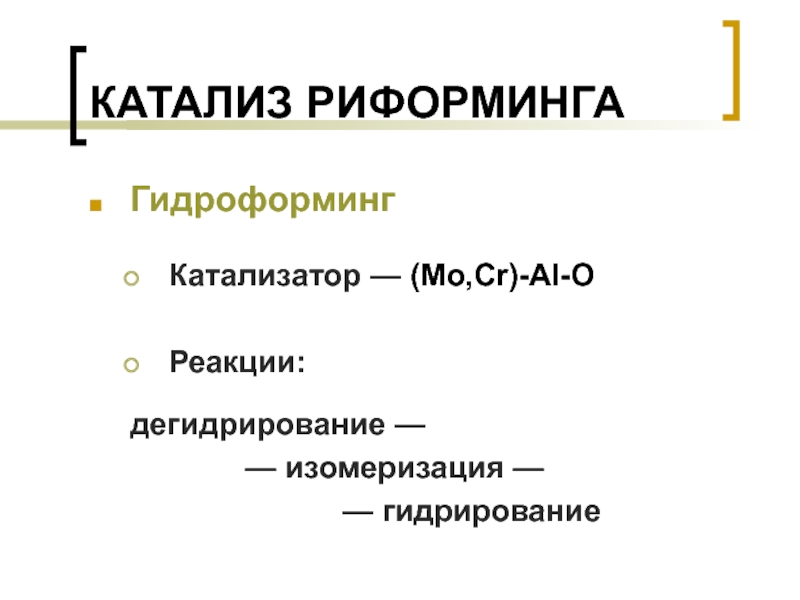

Слайд 4КАТАЛИЗ РИФОРМИНГА
Гидроформинг
Катализатор — (Mo,Cr)-Al-O
Реакции:
дегидрирование —
— изомеризация —
— гидрирование

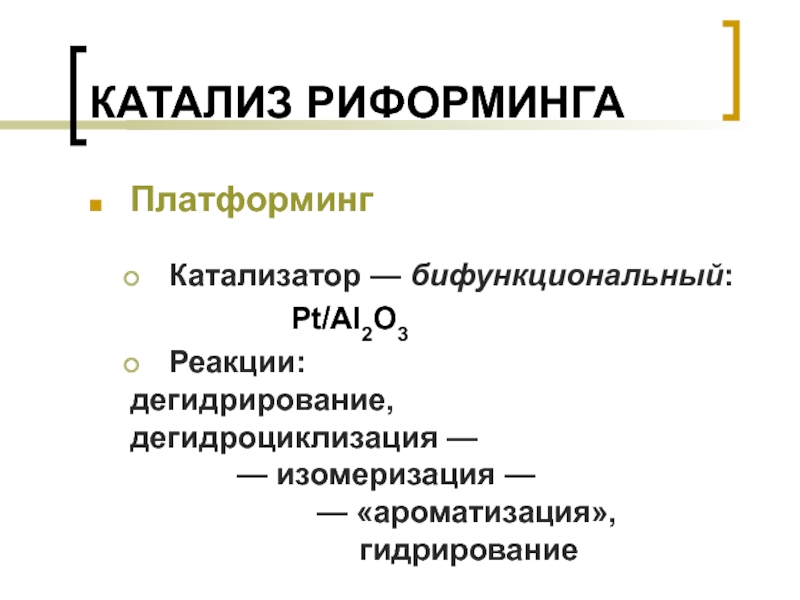

Слайд 5КАТАЛИЗ РИФОРМИНГА
Платформинг
Катализатор — бифункциональный:
Pt/Al2O3
Реакции:
дегидрирование,
дегидроциклизация —
— изомеризация —
— «ароматизация»,
гидрирование
![ХИМИЗМ РИФОРМИНГААлканыPtAl2O3 ([H])–H2Дегидрирование алканов](/img/thumbs/20884369614775336b532f7aef574a39-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГААлканыPtAl2O3 ([H])–H2Дегидрирование алканов")
![ХИМИЗМ РИФОРМИНГААлканыPtAl2O3 ([H])Изомеризация олефинов](/img/thumbs/2dcd4ff9cd06759a6c23ca1329a7bb65-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГААлканыPtAl2O3 ([H])Изомеризация олефинов")
![ХИМИЗМ РИФОРМИНГААлканыPt+H2Al2O3 ([H])Гидрирование изоолефинов](/img/thumbs/a9129b6dee370de5e32f8b23fc8763d1-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГААлканыPt+H2Al2O3 ([H])Гидрирование изоолефинов")
![ХИМИЗМ РИФОРМИНГААлканыPt–H2Al2O3 ([H])Дегидроциклизация изоалканов](/img/thumbs/869b0eadd13d71df0bdb59b5c845b91d-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГААлканыPt–H2Al2O3 ([H])Дегидроциклизация изоалканов")
![ХИМИЗМ РИФОРМИНГААлканыPt+H2Al2O3 ([H])Гидрокрекинг алкановCxH2x+1–CyH2y+1CxH2x+2 CyH2y+2](/img/thumbs/07322cc4ee1a439fc74c984d94ea1d47-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГААлканыPt+H2Al2O3 ([H])Гидрокрекинг алкановCxH2x+1–CyH2y+1CxH2x+2 CyH2y+2")
![ХИМИЗМ РИФОРМИНГАНафтеныPt+H2Al2O3 ([H])Гидродециклизация циклопентанов](/img/thumbs/7025a86166b9e720c602cb58abeb0b02-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГАНафтеныPt+H2Al2O3 ([H])Гидродециклизация циклопентанов")

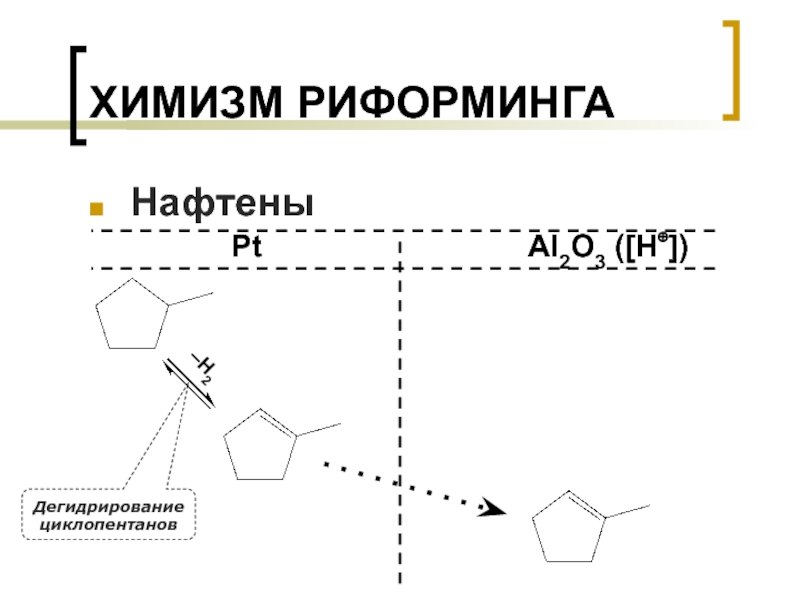

![ХИМИЗМ РИФОРМИНГАНафтеныPt–H2Al2O3 ([H])Дегидрирование циклопентанов](/img/thumbs/3881696bb693ef96b9df064b555edcb9-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГАНафтеныPt–H2Al2O3 ([H])Дегидрирование циклопентанов")

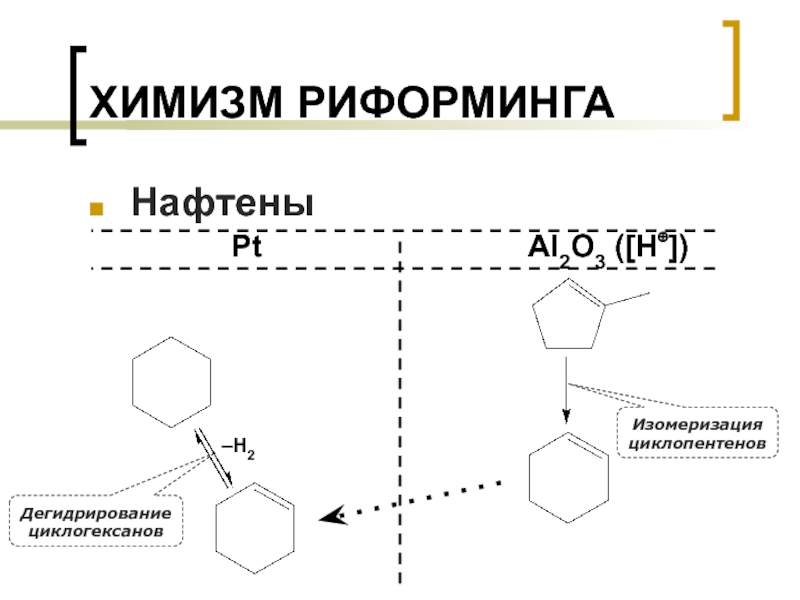

Слайд 22ХИМИЗМ РИФОРМИНГА
Нафтены
Pt
Al2O3 ([H])
Изомеризация
циклопентенов
–H2
Дегидрирование
циклогексанов
![ХИМИЗМ РИФОРМИНГАНафтеныPtAl2O3 ([H])Изомеризация циклопентенов–H2Дегидрирование циклогексанов](/img/thumbs/059eabb3cc42aa6843b6882189362d7a-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГАНафтеныPtAl2O3 ([H])Изомеризация циклопентенов–H2Дегидрирование циклогексанов")
![ХИМИЗМ РИФОРМИНГАНафтеныPtAl2O3 ([H])–2H2Дегидрирование («ароматизация») циклогексенов](/img/thumbs/06bb3a072f1e57c4a07517a9271c6efc-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГАНафтеныPtAl2O3 ([H])–2H2Дегидрирование («ароматизация») циклогексенов")
![ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])+H2Гидродеалкилирование аренов+ СH4](/img/thumbs/6bdd1ea4153964e181728dbf9dfa3129-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])+H2Гидродеалкилирование аренов+ СH4")
![ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])[H2]Гидроизомеризация алкиларенов (этилбензола)](/img/thumbs/014008ba954a296056453ce753ca3b38-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])[H2]Гидроизомеризация алкиларенов (этилбензола)")
![ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])Изомеризация алкиларенов (ксилолов)[H2]](/img/thumbs/357d7e561553e54a0680c3bbf5c43088-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])Изомеризация алкиларенов (ксилолов)[H2]")
![ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])Диспропорционирование алкиларенов (толуола)2+](/img/thumbs/3443efb58520e4492e8a0005443409b8-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГААреныPtAl2O3 ([H])Диспропорционирование алкиларенов (толуола)2+")

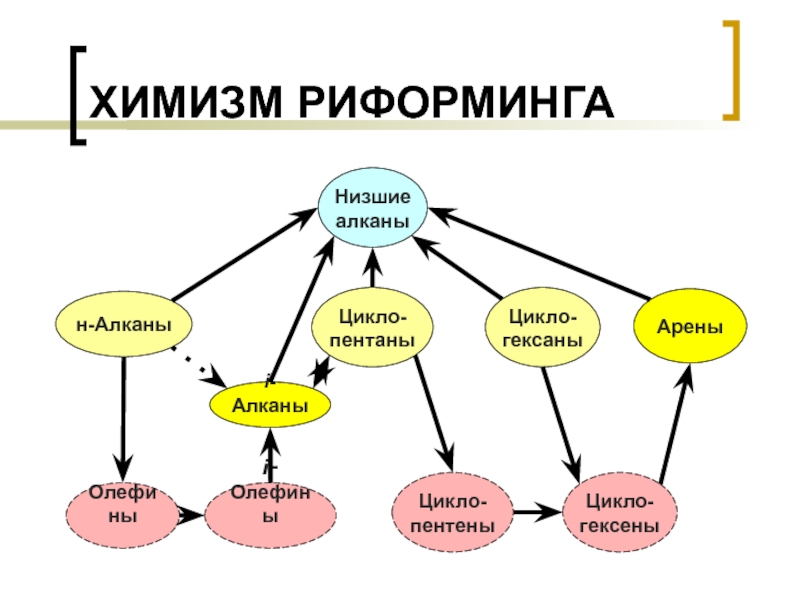

Слайд 28ХИМИЗМ РИФОРМИНГА
н-Алканы
i-Алканы
Цикло-
пентаны
Цикло-
гексаны
Арены
Олефины
Цикло-
пентены
Низшие
алканы
Цикло-
гексены
i-Олефины

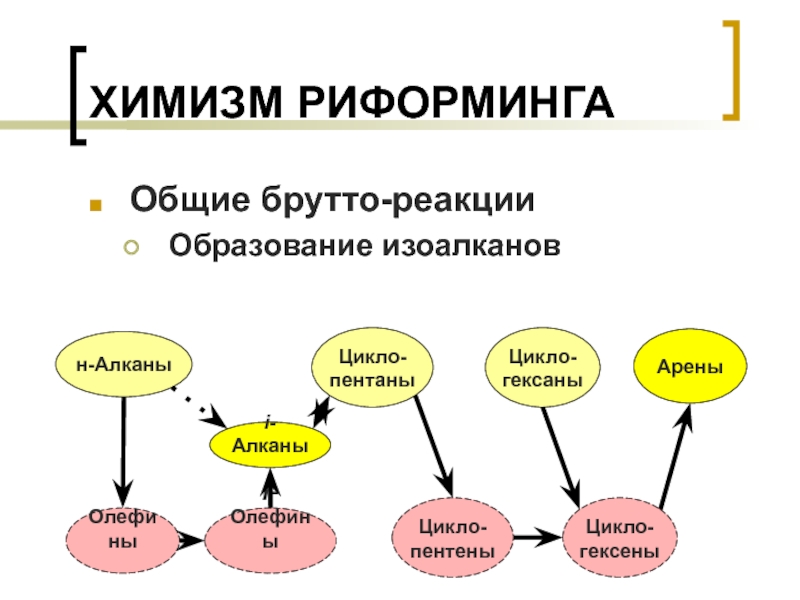

Слайд 29ХИМИЗМ РИФОРМИНГА
Общие брутто-реакции
Образование изоалканов
н-Алканы
i-Алканы
Цикло-
пентаны
Цикло-
гексаны
Арены
Олефины
Цикло-
пентены
Цикло-
гексены
i-Олефины

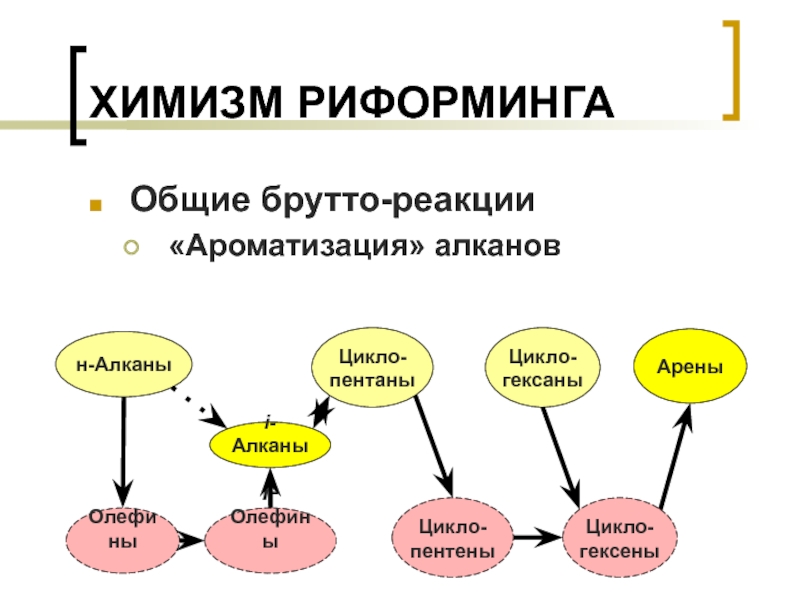

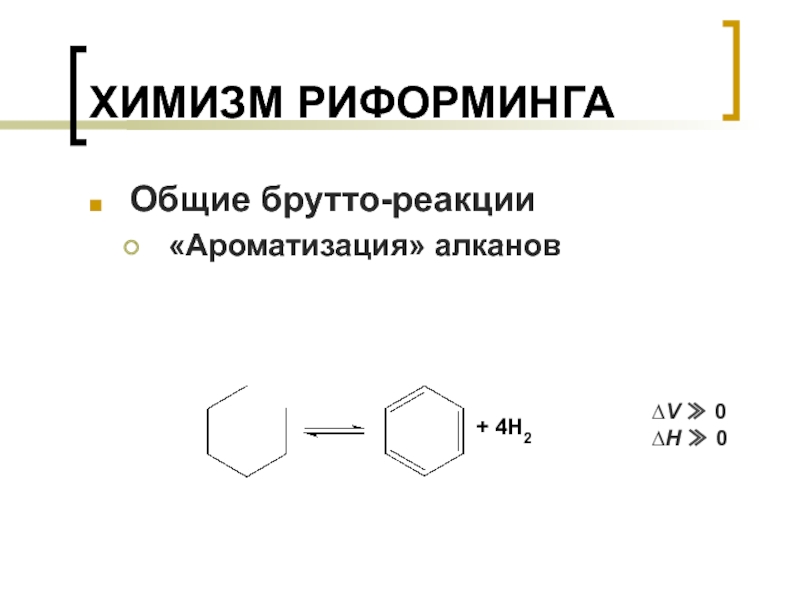

Слайд 31ХИМИЗМ РИФОРМИНГА
Общие брутто-реакции
«Ароматизация» алканов
н-Алканы
i-Алканы
Цикло-
пентаны
Цикло-
гексаны
Арены
Олефины
Цикло-
пентены
Цикло-
гексены
i-Олефины

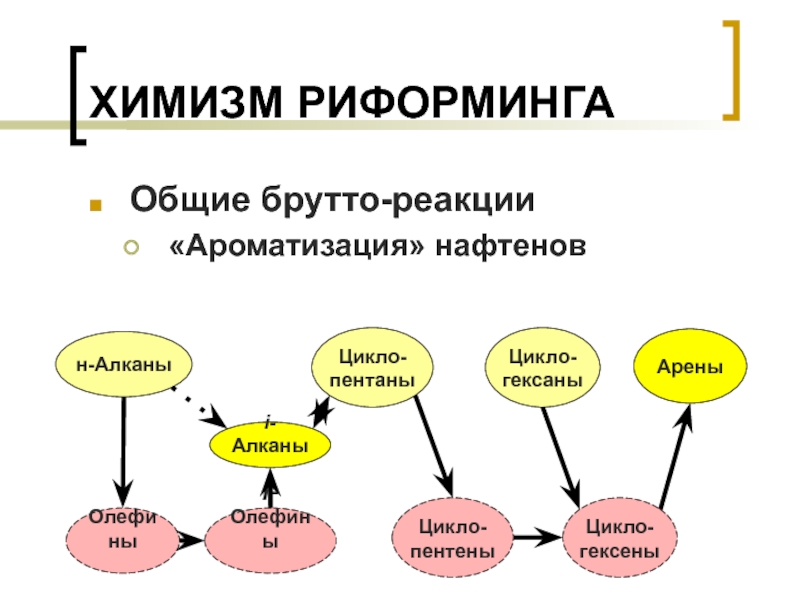

Слайд 33ХИМИЗМ РИФОРМИНГА
Общие брутто-реакции
«Ароматизация» нафтенов
н-Алканы
i-Алканы
Цикло-
пентаны
Цикло-
гексаны
Арены
Олефины
Цикло-
пентены
Цикло-
гексены
i-Олефины

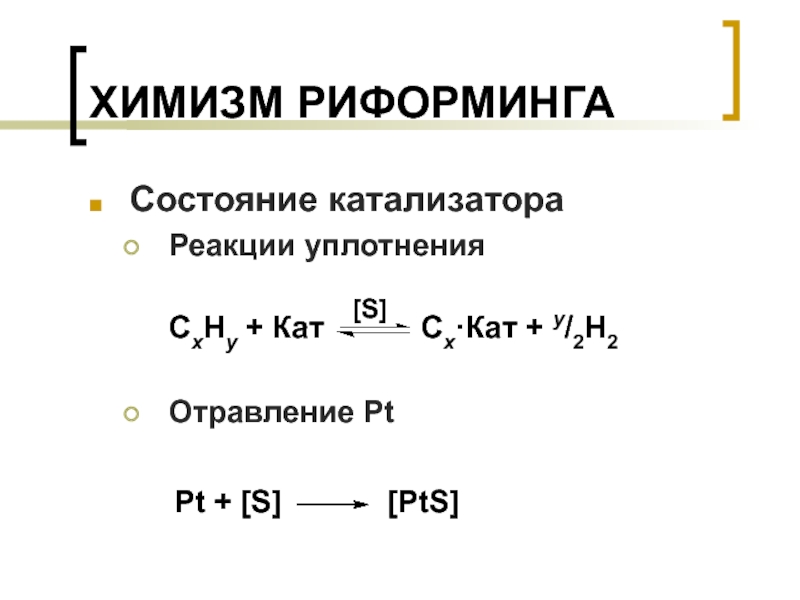

Слайд 35ХИМИЗМ РИФОРМИНГА
Состояние катализатора
Реакции уплотнения
Отравление Pt
Cx·Кат + y/2H2
CxHy + Кат
[S]
Pt +
[S]
[PtS]
![ХИМИЗМ РИФОРМИНГАСостояние катализатораРеакции уплотненияОтравление PtCx·Кат + y/2H2CxHy + Кат[S]Pt + [S][PtS]](/img/thumbs/bb94fd6a305f159399be7893eaf785a3-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ РИФОРМИНГАСостояние катализатораРеакции уплотненияОтравление PtCx·Кат + y/2H2CxHy + Кат[S]Pt + [S][PtS]")

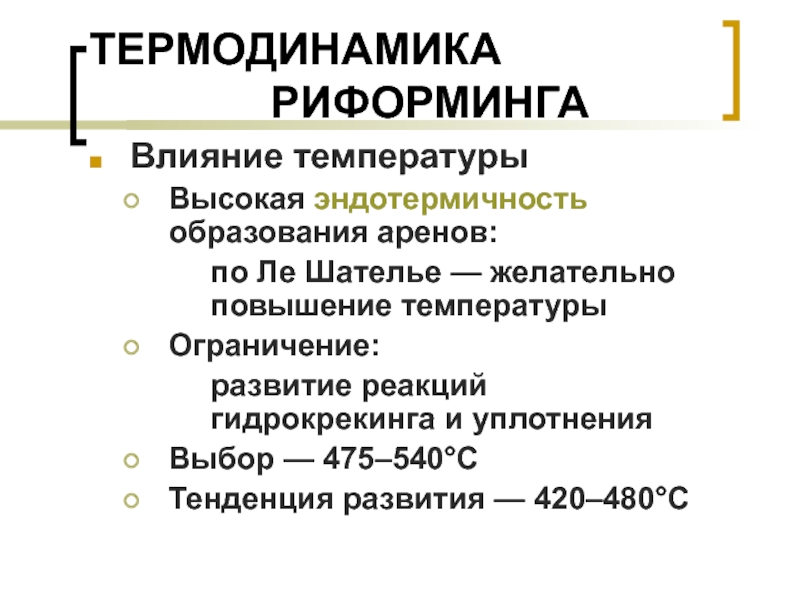

Слайд 36ТЕРМОДИНАМИКА
РИФОРМИНГА
Влияние температуры
Высокая эндотермичность образования аренов:
по Ле Шателье
— желательно
повышение температуры
Ограничение:
развитие реакций
гидрокрекинга и уплотнения
Выбор — 475–540°C
Тенденция развития —
420–480°C

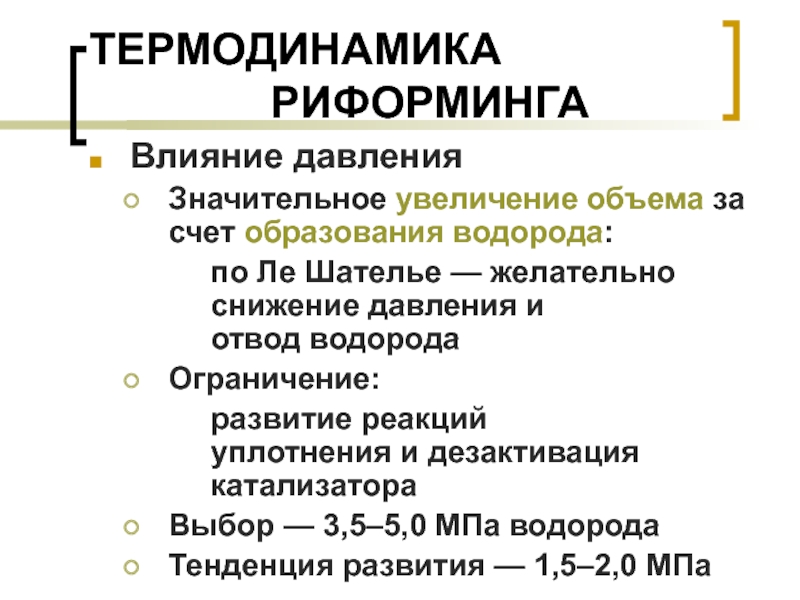

Слайд 37ТЕРМОДИНАМИКА
РИФОРМИНГА
Влияние давления
Значительное увеличение объема за счет образования
водорода:
по Ле Шателье — желательно
снижение давления и
отвод водорода
Ограничение:
развитие реакций
уплотнения
и дезактивация
катализатораВыбор — 3,5–5,0 МПа водорода
Тенденция развития — 1,5–2,0 МПа

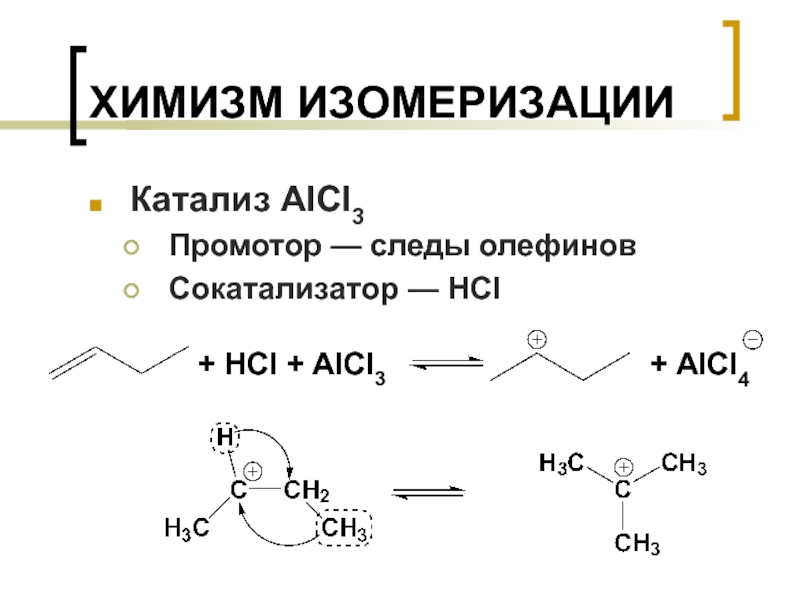

Слайд 42ХИМИЗМ ИЗОМЕРИЗАЦИИ
Катализ AlCl3
Промотор — следы олефинов
Сокатализатор — HCl
+ HCl +
AlCl3
+ AlCl4

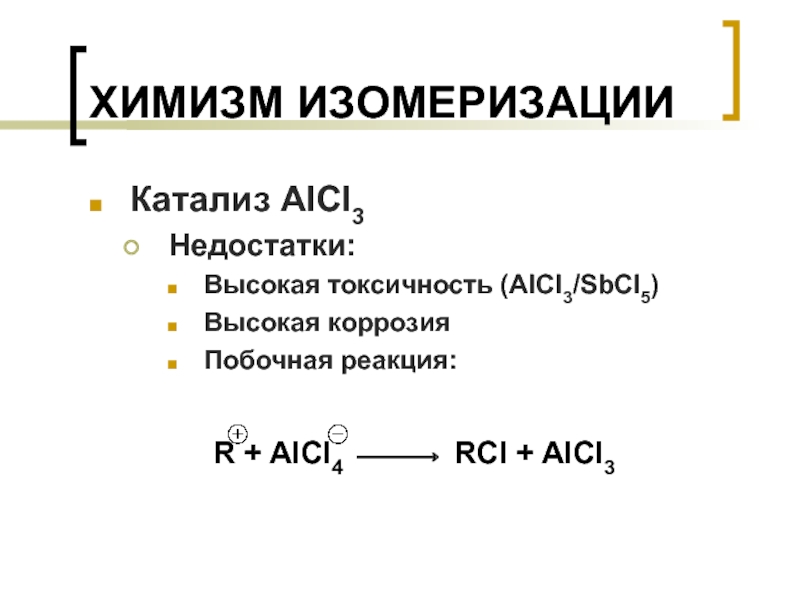

Слайд 44ХИМИЗМ ИЗОМЕРИЗАЦИИ
Катализ AlCl3
Недостатки:
Высокая токсичность (AlCl3/SbCl5)
Высокая коррозия
Побочная реакция:
R + AlCl4
RCl + AlCl3

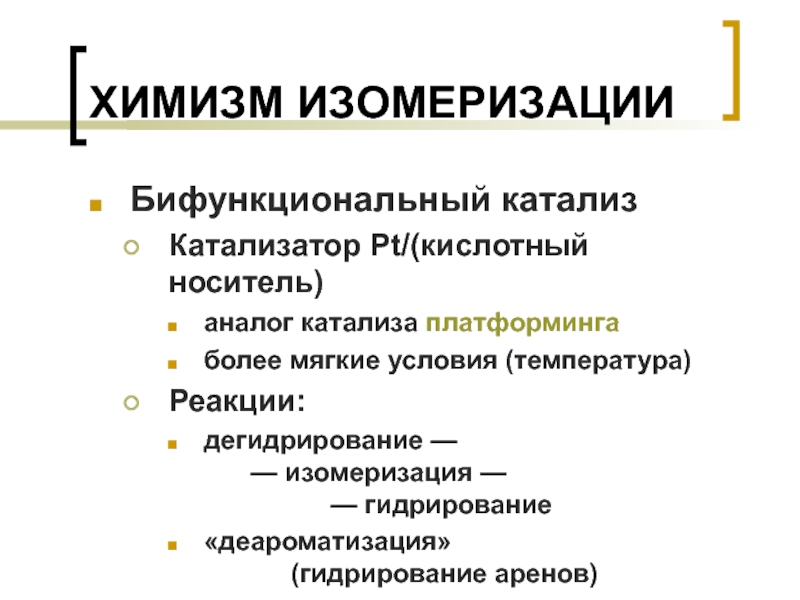

Слайд 45ХИМИЗМ ИЗОМЕРИЗАЦИИ
Бифункциональный катализ
Катализатор Pt/(кислотный носитель)
аналог катализа платформинга
более мягкие условия (температура)
Реакции:
дегидрирование
—
— изомеризация —
— гидрирование
«деароматизация»
(гидрирование аренов)
![ХИМИЗМ ИЗОМЕРИЗАЦИИАлканы (С4–С5)Ptноситель ([H])–H2+H2](/img/thumbs/1a6050bd8abc5ea66e8fecce6a47fcdb-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ ИЗОМЕРИЗАЦИИАлканы (С4–С5)Ptноситель ([H])–H2+H2")

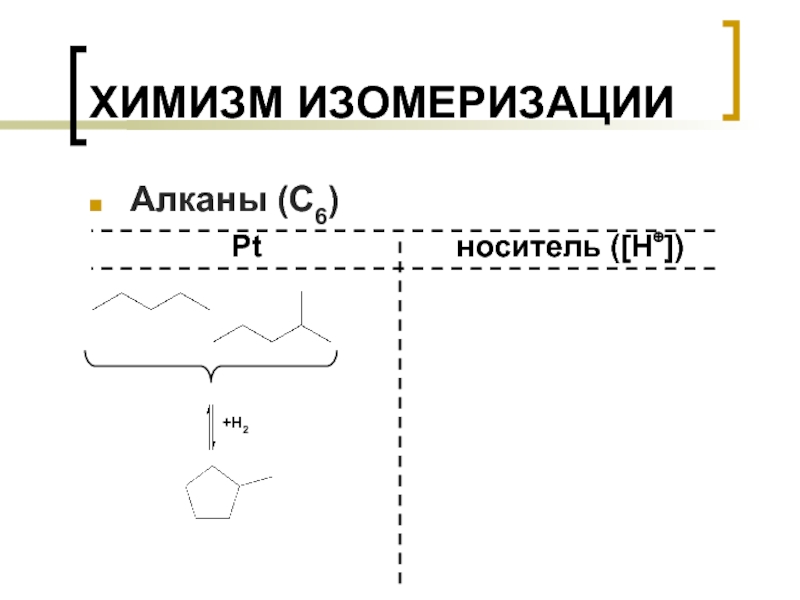

![ХИМИЗМ ИЗОМЕРИЗАЦИИАлканы (С6)Pt+H2носитель ([H])](/img/thumbs/b2daded5c10e684f5d4d15e62b68aff0-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ ИЗОМЕРИЗАЦИИАлканы (С6)Pt+H2носитель ([H])")
![ХИМИЗМ ИЗОМЕРИЗАЦИИНафтеныPt–H2+H2носитель ([H])](/img/thumbs/35a3c068e3667e75beeee0ab501dd2e8-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ ИЗОМЕРИЗАЦИИНафтеныPt–H2+H2носитель ([H])")

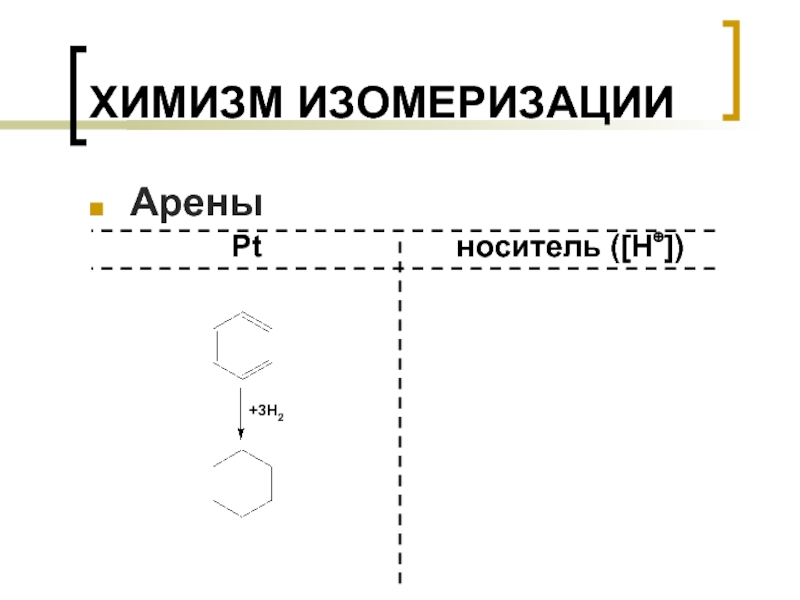

![ХИМИЗМ ИЗОМЕРИЗАЦИИАреныPt+3H2носитель ([H])](/img/thumbs/3bb9d82b180674e4eb4edb721c1311a8-800x.jpg "КАТАЛИТИЧЕСКИЕ ПРОЦЕССЫ НЕФТЕПЕРЕРАБОТКИ ХИМИЗМ ИЗОМЕРИЗАЦИИАреныPt+3H2носитель ([H])")

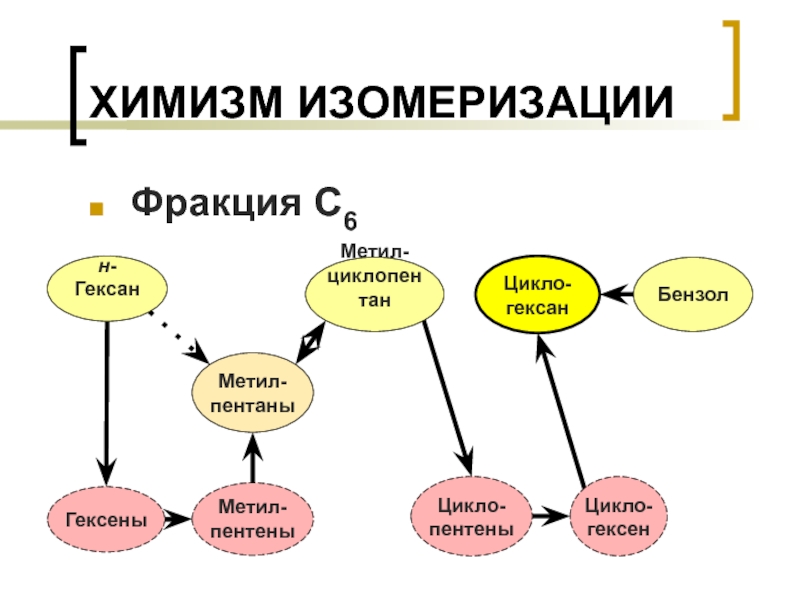

Слайд 51ХИМИЗМ ИЗОМЕРИЗАЦИИ
Фракция С6
н-Гексан
Метил-
пентаны
Метил-
циклопентан
Цикло-
гексан
Бензол
Гексены
Цикло-
пентены
Цикло-
гексен
Метил-
пентены
