Слайд 1КЛИНИЧЕСКАЯ ФИЗИОЛОГИЯ И МОНИТОРИНГ
КРОВООБРАЩЕНИЯ
К.M. Лебединский
Слайд 3ОЦК нет в природе,
это – только лишь удобная умозрительная
модель!
Реальность:
Не ОЦК, а ОЦП и ОЦЭ, причем плазма и эритроциты
не только циркулируют с различной скоростью, но и сосредоточены в разных отделах сосудистого русла…
Слайд 4Какова величина гематокритного показателя крови в капилляре?
Варианты ответа:
А. 6…8%
Б. 35…45%
В.
40…50%
Г. 60…70%

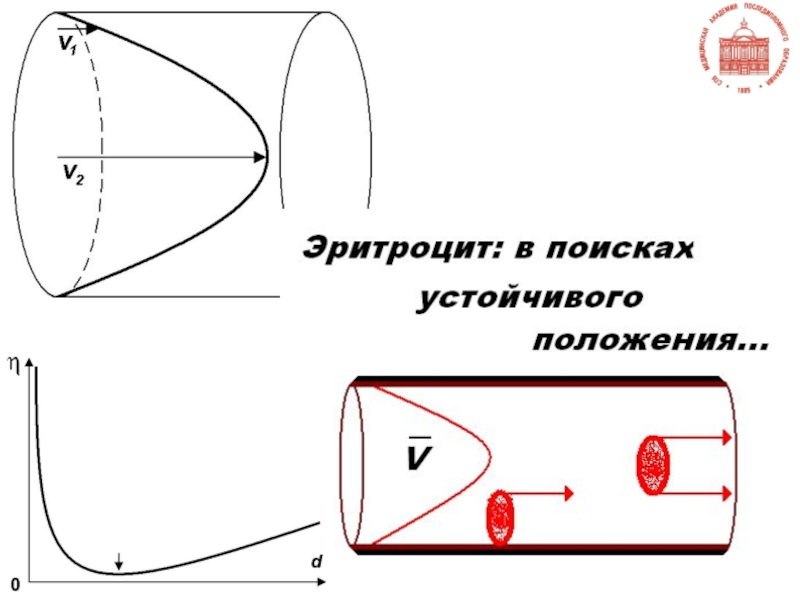

Слайд 5Структура кровотока
внутри сосуда
Шок
Ht крупных сосудов 40-50%
Ht капилляра 6-8%
Эффект Fahraeus-Lindquist (1931): чем
меньше сосуд, тем ниже в нем вязкость!
Ht крупных сосудов 15-25%
Ht капилляра до 75%
«Феномен центрифуги»: эритроциту легче войти в капилляр, чем из него выйти…
Слайд 9Какие факторы определяют
РЕОЛОГИЮ крови?
Слайд 10Оптимальный Ht для критического пациента – это такой минимальный Ht,
при котором компенсаторная гипердинамическая реакция еще остается в допустимых для
данного пациента пределах…
Какая величина Ht оптимальна для больного в критическом состоянии?

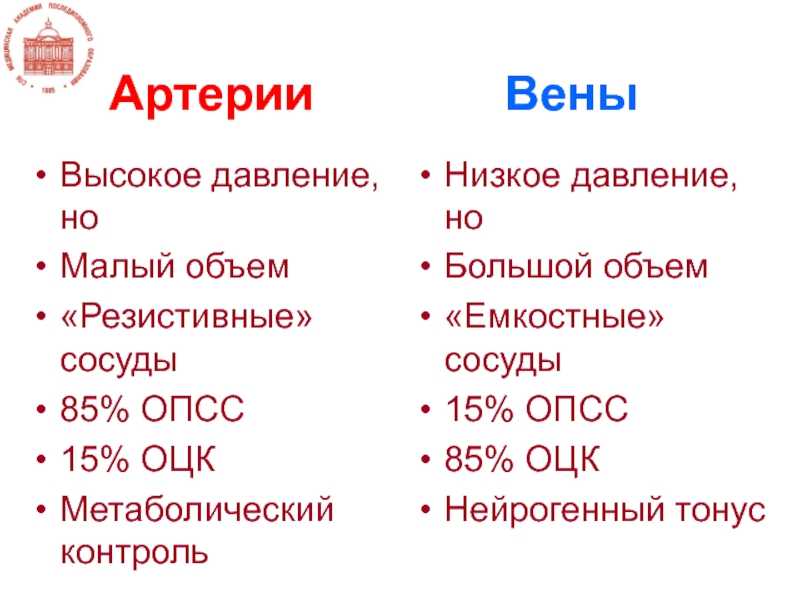

Слайд 12Артерии Вены
Высокое давление, но
Малый
объем
«Резистивные» сосуды
85% ОПСС
15% ОЦК
Метаболический контроль
Низкое давление, но
Большой объем
«Емкостные» сосуды
15% ОПСС
85%
ОЦК
Нейрогенный тонус
Слайд 13Волемия – это функциональное соответствие соотношения объем/емкость (т.е. преднагрузки) задаче
диастолического заполнения желудочков сердца…
Почему из операционных исчезли весы?...

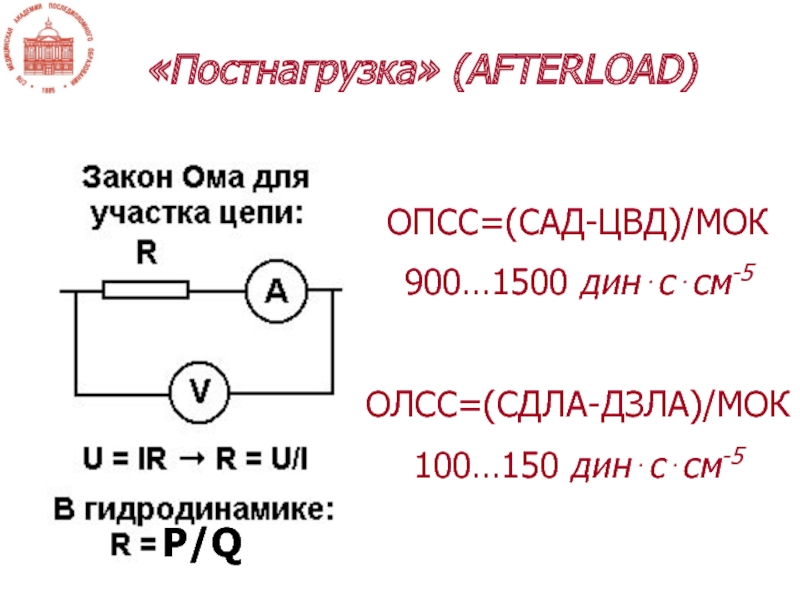

Слайд 14«Постнагрузка» (AFTERLOAD)
P/Q
ОПСС=(САД-ЦВД)/МОК
900…1500 динссм-5
ОЛСС=(СДЛА-ДЗЛА)/МОК
100…150 динссм-5

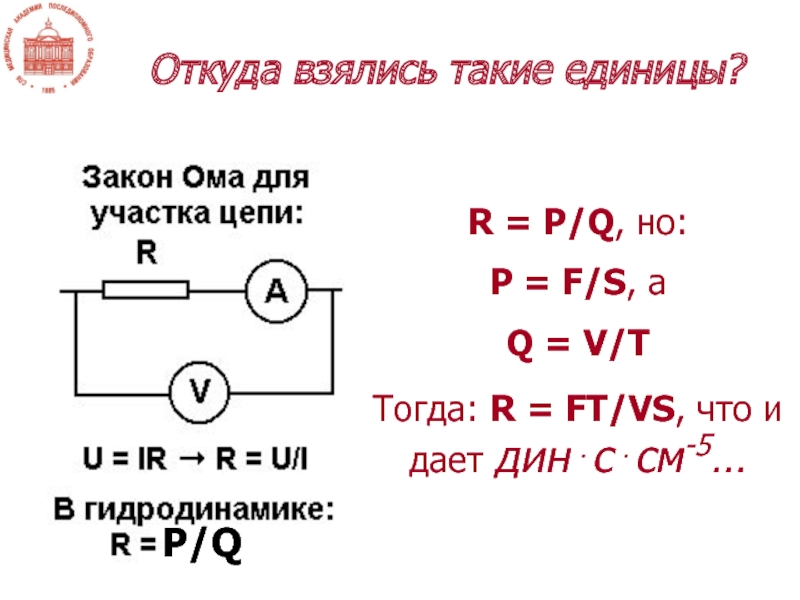

Слайд 15Откуда взялись такие единицы?
P/Q
R = P/Q, но:
P = F/S, а
Q
= V/T
Тогда: R = FT/VS, что и дает динссм-5…
Слайд 16РАСТЯЖИМОСТЬ
ПРЕДНАГРУЗКА
КДО (EDV)
Слайд 17СОКРАТИМОСТЬ
ПОСТНАГРУЗКА
КСО (ESV)

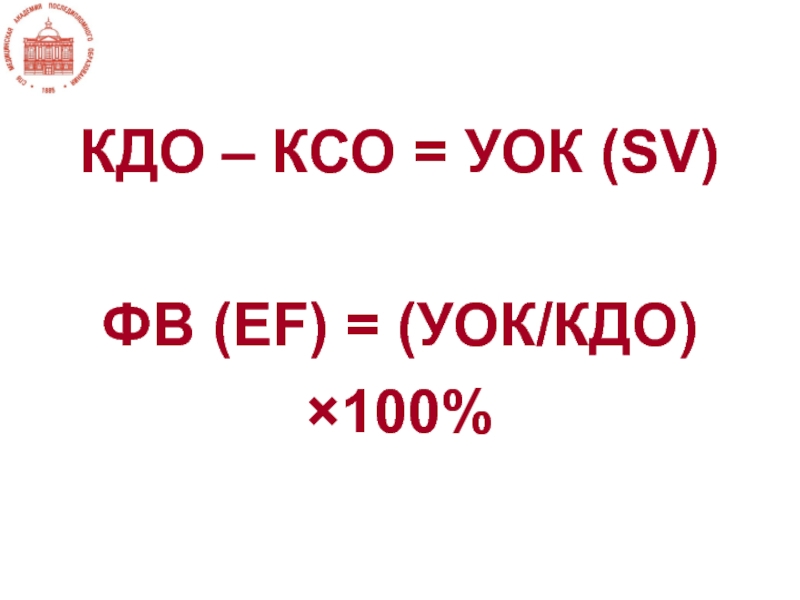

Слайд 18КДО – КСО = УОК (SV)
ФВ (EF) = (УОК/КДО)100%

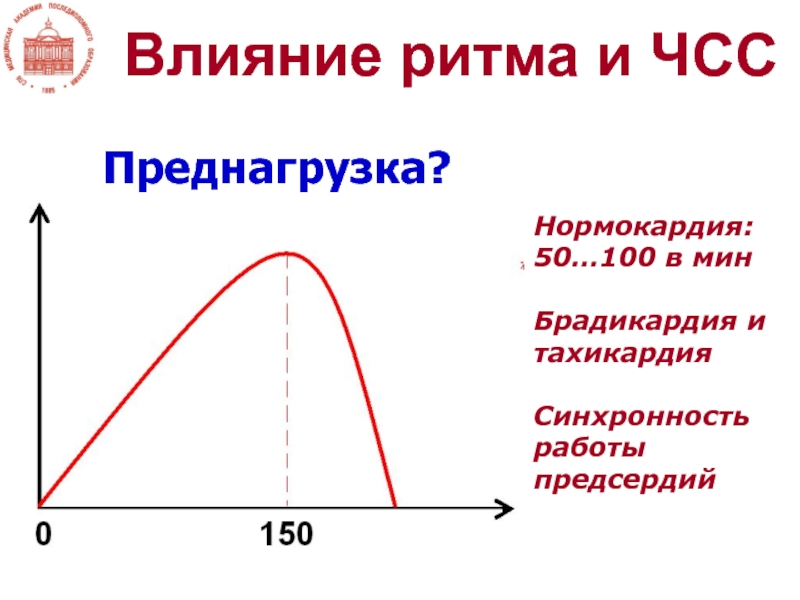

Слайд 19Влияние ритма и ЧСС
Преднагрузка?
Нормокардия:
50…100 в мин
Брадикардия и тахикардия
Синхронность работы
предсердий

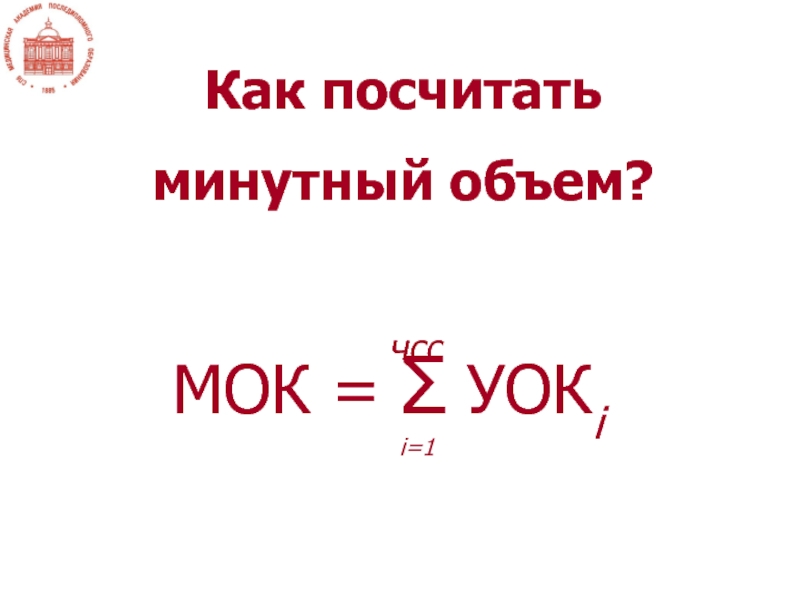

Слайд 20МОК = УОК ЧСС ?...
Как посчитать
минутный объем?
чсс
МОК = УОКi
i=1
Слайд 21От чего зависит
артериальное давление?
ОЦК, МОК и ОПСС ?...
Только УОК
и ОПСС!
Слайд 22Регуляция АД
Тактические реакции: соотношение симпатической
и парасимпатической
активности
Стратегические реакции:
Ренин-ангиотензин-альдостероновая система
Секреция АДГ и осмолярность
Слайд 23Зачем в артерии 120/80,
если в капилляре нужно
только 25?
http://www.raskraska.ru/book/img/giraffe_01.jpg
6
м
240/120
мм Hg
Слайд 24Зачем в артерии 120/80,
если в капилляре нужно
только 25?
http://www.fpl.com/business/savings/energy_advisor/art/EA23_2.gif
http://www.gokom.ru/products_pictures/05515_l.jpg
Слайд 25От чего зависит
расход мощности миокардом ?
N = PQ, но
P
= QR
Тогда N = Q2R
Слайд 26Управление выбросом
УОК = КДО – КСО ~
_____________ _ ____________
Преднагрузка
Жесткость
Постнагрузка
Сократимость
Слайд 28Влияние преднагрузки
Растет ФВ =
= УОК/КДО!
Мера преднагрузки – не давление,
а объем (КДО)!
Слайд 29Возможности снижения преднагрузки
Поза
Венозные жгуты
Эксфузия крови
Диуретики
Венодилататоры
Слайд 30ВАЗОДИЛАТАТОРЫ
(сосудорасширяющие средства)
Нитраты
Сиднонимины
Нитропруссид натрия
Ганглиоблокаторы
1-адреноблокаторы
2-адреномиметики
Пурины
Ингибиторы АСЕ и PDE
Блокаторы Са2+-каналов
«Миотропные спазмолитики»
Ионы Mg2+
Слайд 31Нитроглицерин
Рекомендуемые темпы инфузии – 0,07…7 мкг/кг в мин
Малые
темпы инфузии – дилатация венул (специфический эффект)
Более высокие темпы
– дилатация артериол (неспецифический эффект)

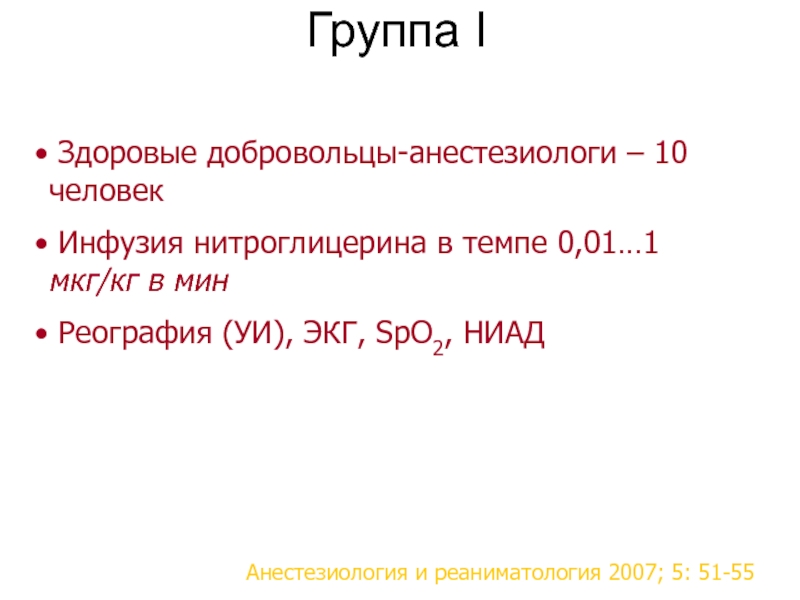

Слайд 32Группа I
Здоровые добровольцы-анестезиологи – 10 человек
Инфузия нитроглицерина в
темпе 0,01…1 мкг/кг в мин
Реография (УИ), ЭКГ, SpO2,
НИАД
Анестезиология и реаниматология 2007; 5: 51-55
Слайд 33Группа I
Анестезиология и реаниматология 2007; 5: 51-55
Слайд 34Группа II
Пациенты отделения реанимации с общепринятыми показаниями к инфузии
нитроглицерина – 23 человека
Исключались пациенты, изначально требовавшие катехоламиновой
поддержки
Инфузия нитроглицерина со скоростями от 0,01 до 0,7…1,2 мкг/кг в мин
Реография (УИ), ЭКГ, SpO2, НИАД
Анестезиология и реаниматология 2007; 5: 51-55

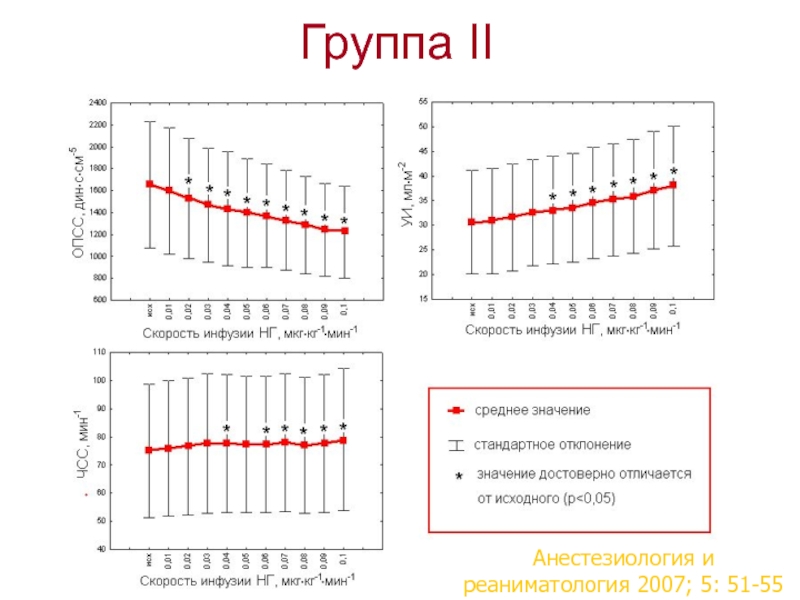

Слайд 35Группа II
Анестезиология и реаниматология 2007; 5: 51-55
Слайд 36Группа III
Пациенты отделения кардиохирургической реанимации, перенесших без осложнений операции
реваскуляризации миокарда и получавших в послеоперационном периоде инфузию нитроглицерина с
различной скоростью – 7 человек
Инфузия нитроглицерина со скоростями 0,05 и 0,1 мкг/кг в мин
Катетер Swan-Ganz (СИ, ДЗЛА), прямое АД, ЦВД
Анестезиология и реаниматология 2007; 5: 51-55
Слайд 37Группа III
Анестезиология и реаниматология 2007; 5: 51-55
Слайд 38Откуда противоречие?
В основе представлений фармакологии – опыты in vitro
на полосках стенок артерий и вен
Folkow B., Mellander S.:
артериолы управляются в основном гуморальными факторами, тогда как тонус венул в большей степени находится под нейрогенным контролем (Am. Heart J. 1964, 3: 397–408)
Закон Кеннона—Розенблюта (1949): денервация резко повышает чувствительность к гуморальным стимулам
Анестезиология и реаниматология 2007; 5: 51-55

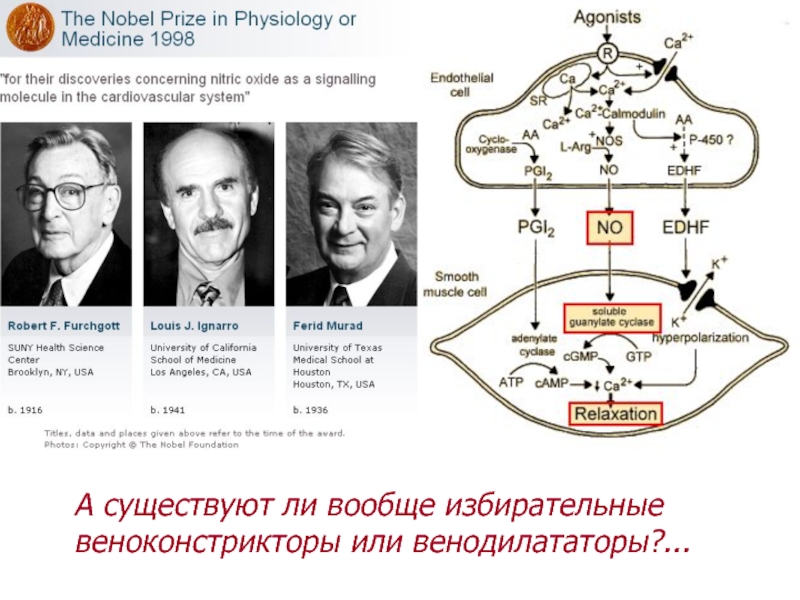

Слайд 39А существуют ли вообще избирательные веноконстрикторы или венодилататоры?...
Слайд 40Возможности увеличения преднагрузки
Поза
MAST/ «Чибис»
Инфузия
Веноконстрикторы?
Слайд 41Влияние постнагрузки
УОК вначале падает, затем – восстанавливается!
Мера постнагрузки – напряжение
стенки ЛЖ, соответствующее открытию АК
Слайд 42Возможности снижения постнагрузки
Артериолярные дилататоры
Улучшение реологии крови…

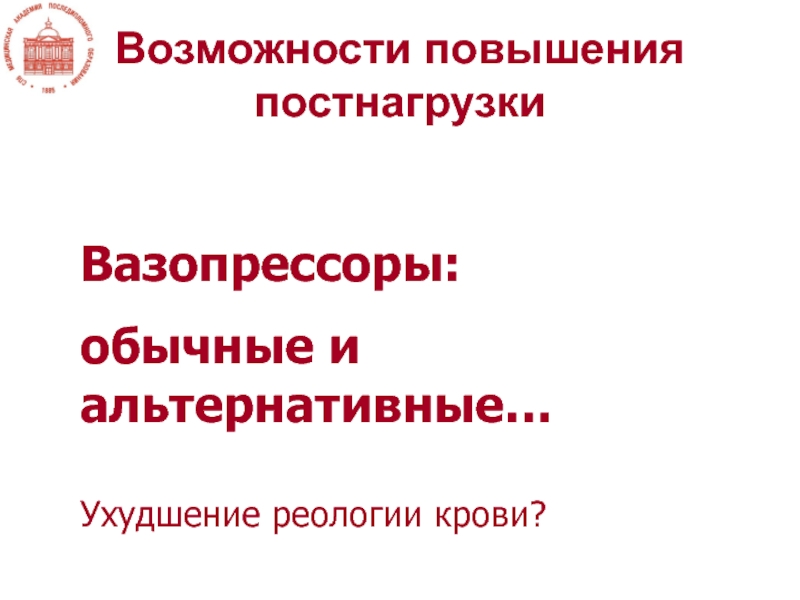

Слайд 43Возможности повышения постнагрузки
Вазопрессоры:
обычные и альтернативные…
Ухудшение реологии крови?
Слайд 44«Альтернативные» вазопрессоры
Вазопрессин 40 ЕД в/в однократно
Налоксон 0,4 мг в/в →
инфузия до 20 мг/сут
Метиленовая синька 2 мг/кг за 20 мин
в/в → инфузия 0,5-1-1,5-2 мг/кг в течение 4 ч
Слайд 45Влияние сократимости
Изменения
КСО, т.е. ФВ!
Мера сократимости – напряжение стенки ЛЖ,
соответствующее КСО
Слайд 46Возможности повышения сократимости
ИНОТРОПЫ:
стимулирующие, субстратные и энергодающие…
Слайд 47Возможности снижения сократимости
β-блокаторы:
эсмолол
Слайд 48Влияние растяжимости
Изменения
КДО, т.е. ФВ!
Мера растяжимости – соотношение КДО/КДД
Слайд 49Возможности управления жесткостью
β-блокаторы
Ингибиторы ФДЭ
Все стимулирующие ИНОТРОПЫ, кроме ингибиторов ФДЭ, снижают
комплайенс желудочков!

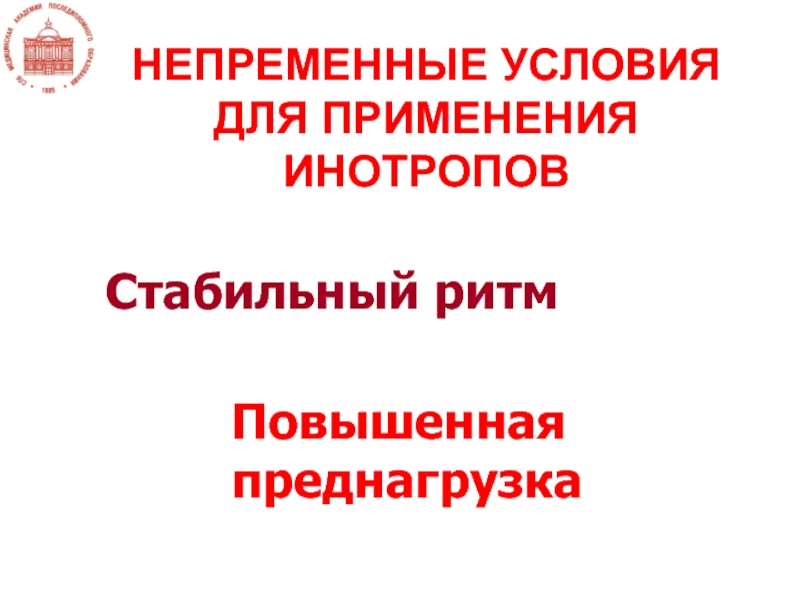

Слайд 50НЕПРЕМЕННЫЕ УСЛОВИЯ ДЛЯ ПРИМЕНЕНИЯ ИНОТРОПОВ
Стабильный ритм
Повышенная преднагрузка
Слайд 51«…Сердечная недостаточность – состояние, при котором удовлетворение гемодинамических потребностей становится
невозможным без чрезмерной мобилизации механизма Франка-Старлинга,
т.е. без увеличения КДО…»
Sagava
et al., 1988
Слайд 55Monitoring (англ.):
наблюдение за каким-либо процессом в реальном масштабе времени
(Webster, 1924)
ОБЪЕКТ?
Слайд 56 должен обеспечивать целенаправленность любого вмешательства
- не может сам
по себе не становиться основанием к действиям
- не должен
соблазнять врача на «тотальную» коррекцию
- не может быть более агрессивным, чем операция!
Клинический мониторинг с позиций здравого смысла:
Слайд 58Пульсоксиметрия
и капнография –
это мониторинг
внешнего дыхания
или кровообращения?...
Слайд 63Темп диуреза:
- как быстро его оценить?
- влияют ли диуретики на
оценку кровообращения
по диурезу?
Слайд 64Измерение АД
Stephen Hales, 1727
http://en.wikipedia.org/wiki/Image:Hales_Stephen.jpg
http://cache.eb.com/eb/image?id=8428&rendTypeId=4
Слайд 65Samuel Siegfried Karl Ritter von Basch , 1876
http://www.kup.at/kup/images/browser/7005.jpg
http://clendening.kumc.edu/dc/pc/Basch.jpg
Измерение АД

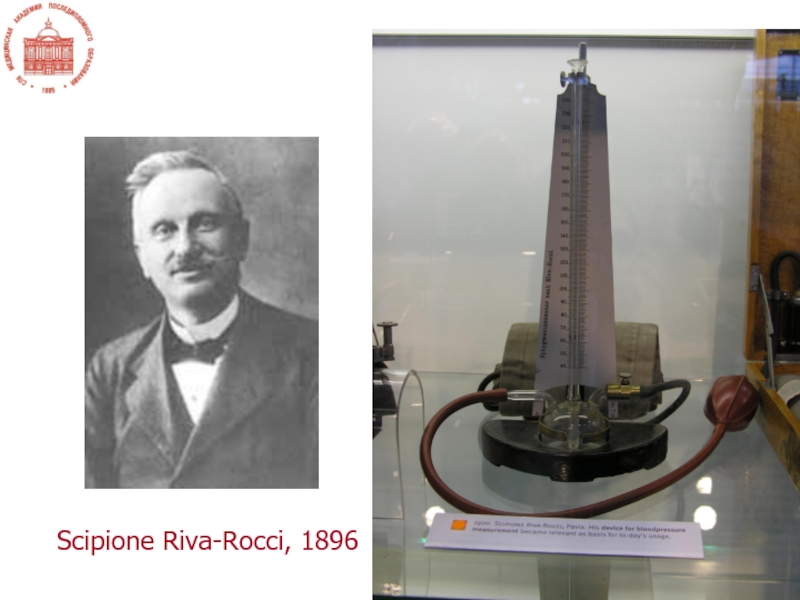

Слайд 66Измерение АД
Scipione Riva-Rocci, 1896
http://www.kup.at/kup/images/browser/7007.jpg
http://www.coheadquarters.com/PennLibr/MyPhysiology/lect8/RivarocciS.jpg

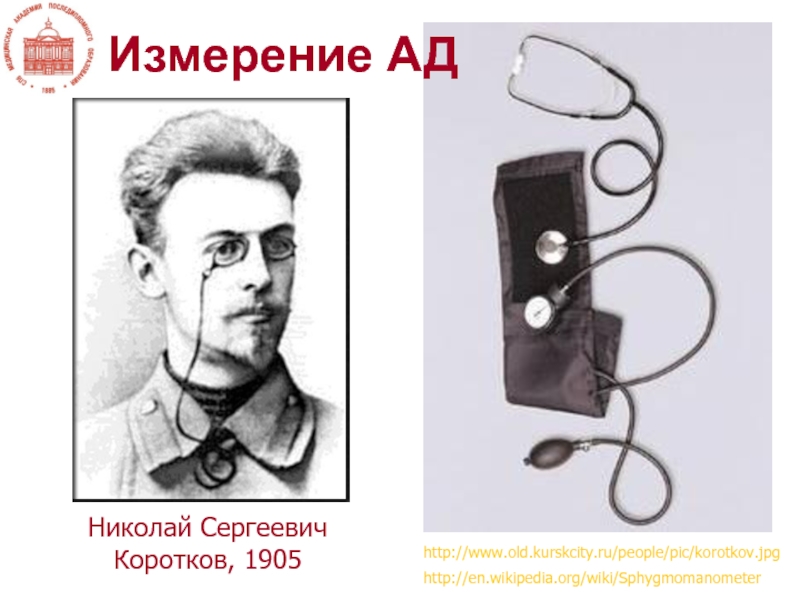

Слайд 67Николай Сергеевич Коротков, 1905
http://www.old.kurskcity.ru/people/pic/korotkov.jpg
http://en.wikipedia.org/wiki/Sphygmomanometer
Измерение АД
Слайд 68Измерение АД
Как определить
диастолическое АД?

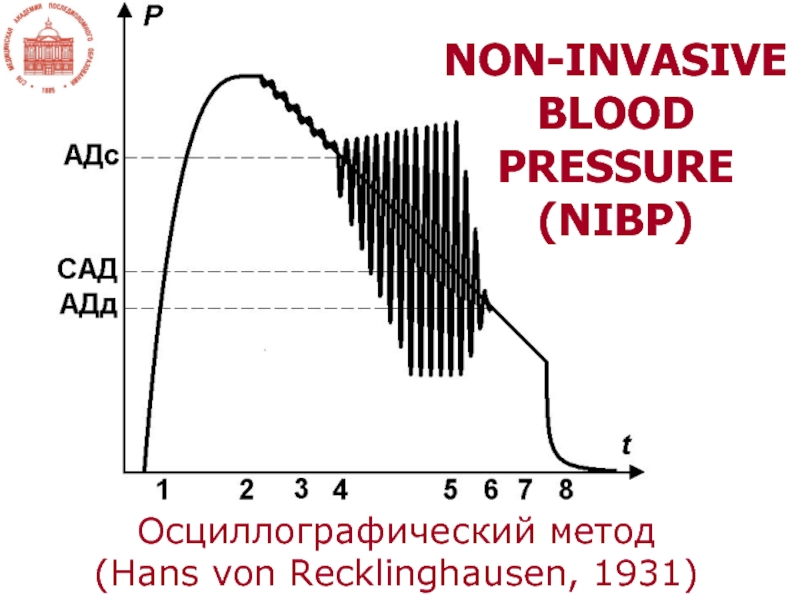

Слайд 69Осциллографический метод
(Hans von Recklinghausen, 1931)
NON-INVASIVE BLOOD PRESSURE (NIBP)

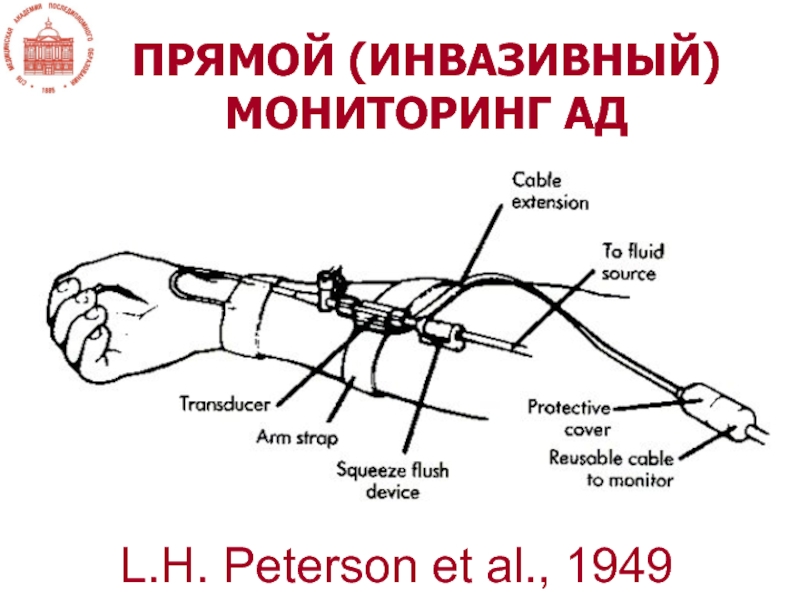

Слайд 71L.H. Peterson et al., 1949
ПРЯМОЙ (ИНВАЗИВНЫЙ) МОНИТОРИНГ АД

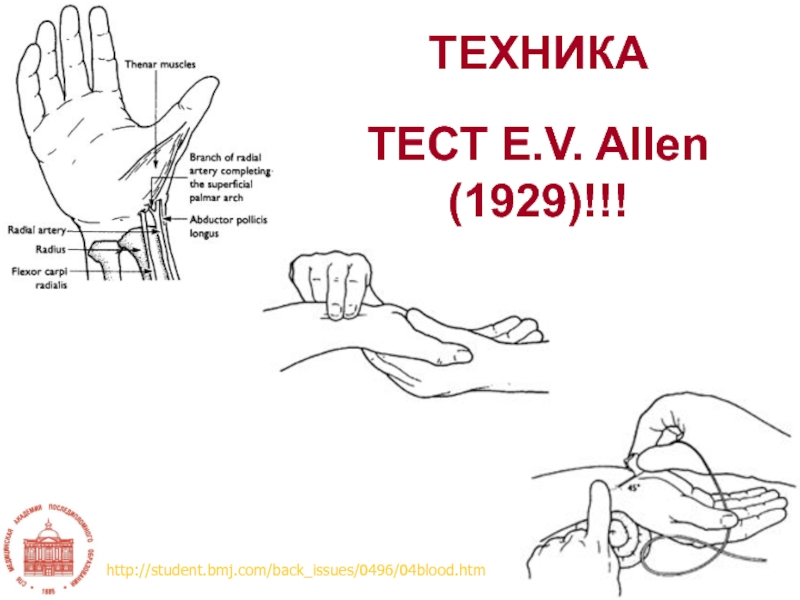

Слайд 74ТЕХНИКА
http://student.bmj.com/back_issues/0496/04blood.htm
ТЕСТ E.V. Allen (1929)!!!
Слайд 75К.М. Лебединский, 2008
http://intensivecare.hsnet.nsw.gov.au/five/images/bloodtest_ABG.jpg
Слайд 76О ЗНАЧЕНИИ fc и …
!
Skeehan TM, Jopling M // In:
Hensley FA, Martin DE, Gravlee GP (Eds) A Practical Approach
to Cardiac Anesthesia. Lippincott W&W, 2003. – P. 107.
Слайд 77ТЕСТИРОВАНИЕ СИСТЕМЫ БРОСКОМ ДАВЛЕНИЯ
(“POP”-TEST)
Должные величины:
T = 0,1…0,05 c (fc=10…20
Гц)
А1/А2 = 4…10
Слайд 79СРЕДНЕЕ АД
Такая ПОСТОЯННАЯ величина АД, которая полностью эквивалентна реальному
КОЛЕБЛЮЩЕМУСЯ давлению с точки зрения перфузии тканей
Считается, что
СрАД = ДАД + 1/3(САД—ДАД)
ТАК ЛИ ЭТО?...

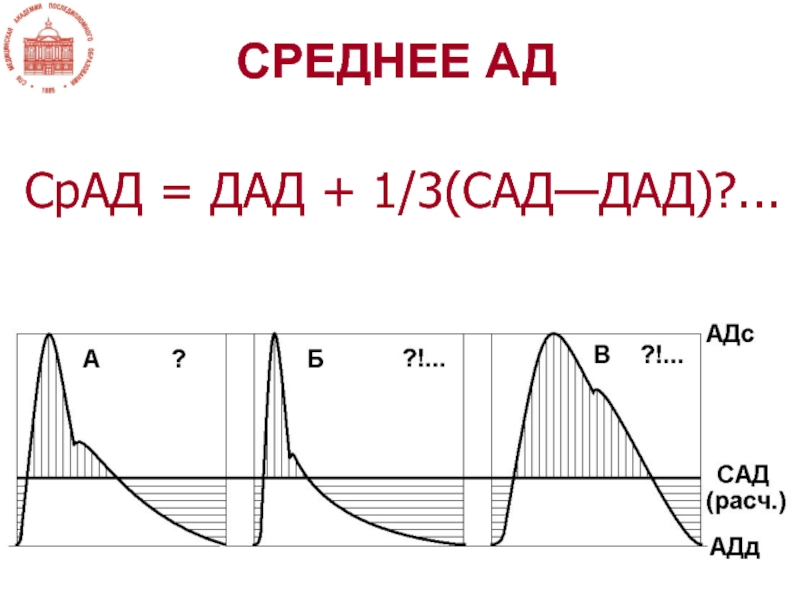

Слайд 80СРЕДНЕЕ АД
СрАД = ДАД + 1/3(САД—ДАД)?...

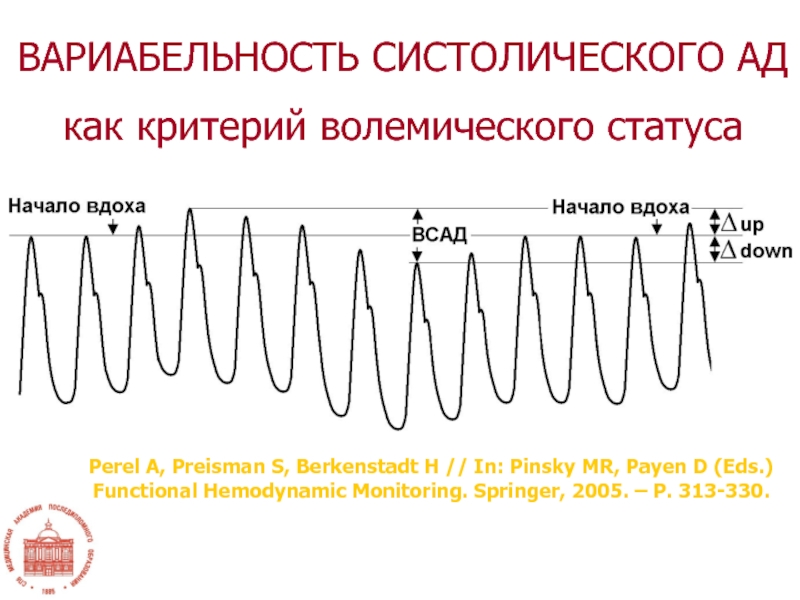

Слайд 81ВАРИАБЕЛЬНОСТЬ СИСТОЛИЧЕСКОГО АД
как критерий волемического статуса
Perel A, Preisman S, Berkenstadt
H // In: Pinsky MR, Payen D (Eds.) Functional Hemodynamic
Monitoring. Springer, 2005. – P. 313-330.
Слайд 82Мониторинг ЭКГ:
- какое отведение оптимально
для мониторинга?
- зачем нужны
необычные
отведения?
Слайд 83– Поддержание оптимальной величины тканевого кровотока (мл на 100 г
ткани в мин)!
В чем состоит
специфическая задача КРОВООБРАЩЕНИЯ?

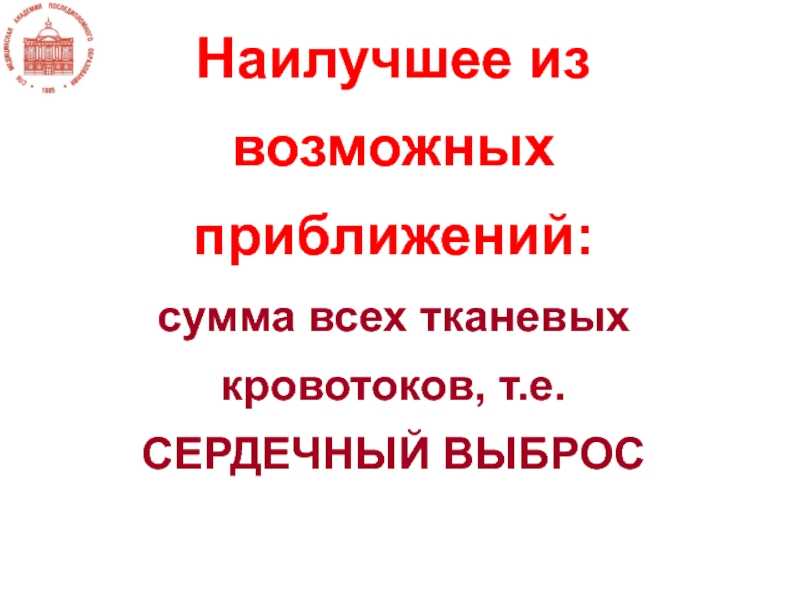

Слайд 84Наилучшее из возможных приближений:
сумма всех тканевых кровотоков, т.е.
СЕРДЕЧНЫЙ ВЫБРОС
Слайд 86Диагностика механизма ОНК
МОК?
ОПСС?
Преднагрузка?
Слайд 87Perel A, Maggiorini M, Malbrain M et al. The PiCClin
Study.
QUESTION: how reliable
is clinical impression?...
Слайд 88Perel A, Maggiorini M, Malbrain M et al. The PiCClin
Study.
QUESTION: how reliable
is clinical impression?...
Слайд 90МОК: измерение
Преднагрузка: измерение
ОПСС: расчет по МОК, АД и ЦВД
ИСТОЧНИКИ

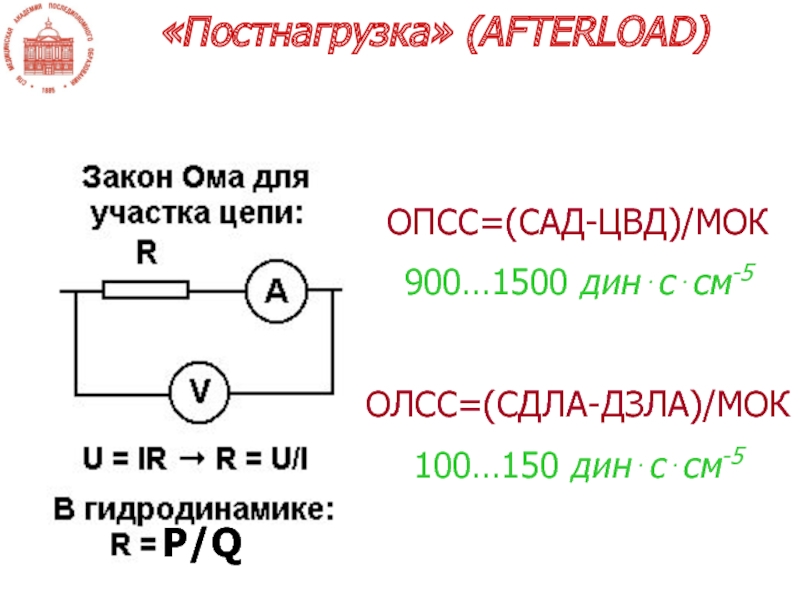

Слайд 91«Постнагрузка» (AFTERLOAD)
P/Q
ОПСС=(САД-ЦВД)/МОК
900…1500 динссм-5
ОЛСС=(СДЛА-ДЗЛА)/МОК
100…150 динссм-5

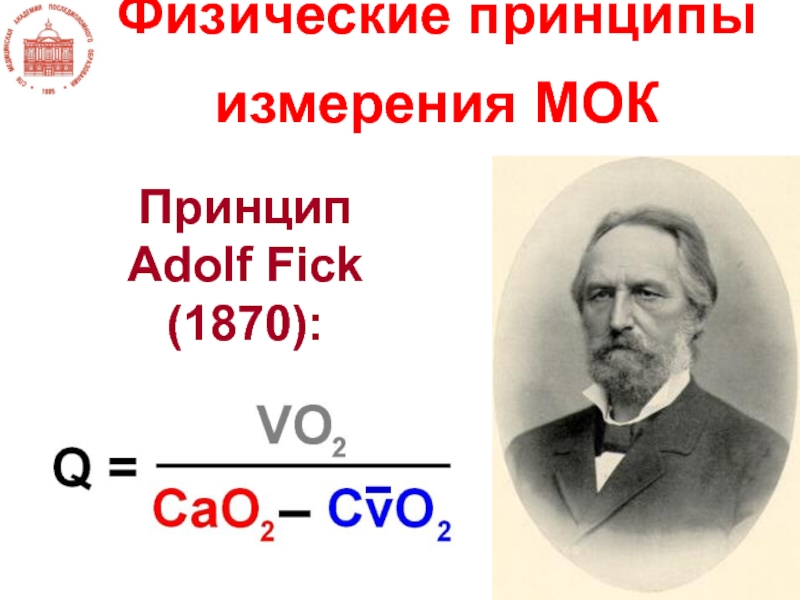

Слайд 92Физические принципы измерения МОК
Принцип Adolf Fick
(1870):
Слайд 93Физика измерения МОК
Принцип Stewart-Hamilton (1929)
Слайд 94Физика измерения МОК
Термодилюция (W. Lochner, 1952)
Слайд 96Катетер H.J. Swan и W. Ganz (1971)
SvO2REF
МОК
ДЗЛА
Слайд 97Физика измерения МОК
Транспульмональная термодилюция
и анализ формы пульсовой волны

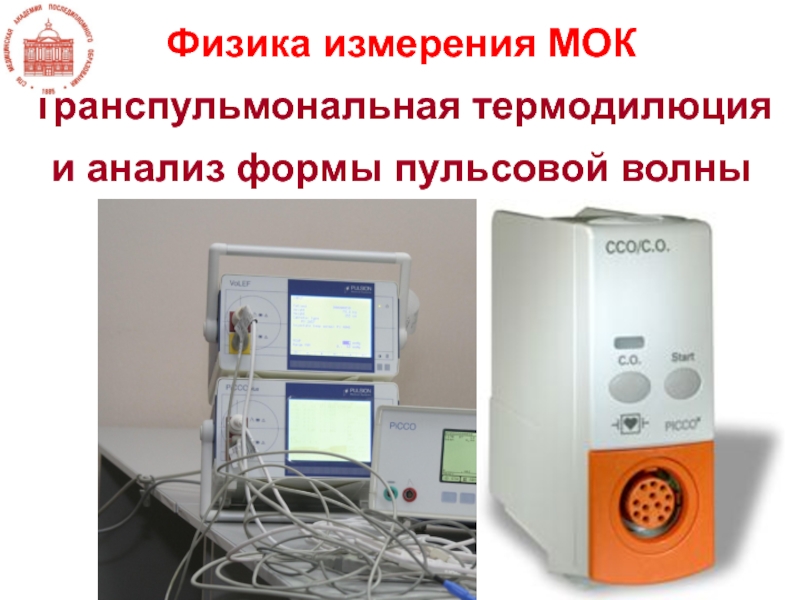

Слайд 98Физика измерения МОК
Транспульмональная термодилюция
и анализ формы пульсовой волны
Слайд 99Физика измерения МОК
Частичная реверсия СО2
Слайд 100Физика измерения МОК
Частичная реверсия СО2

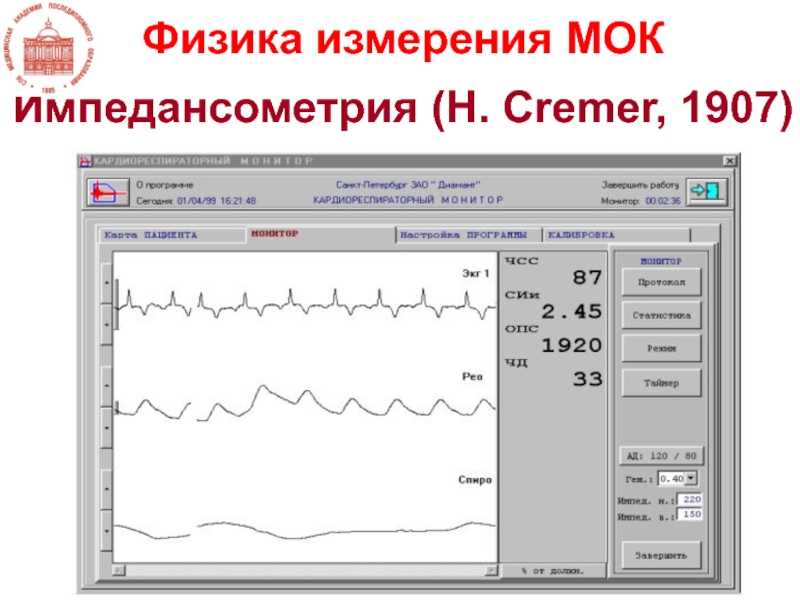

Слайд 101Физика измерения МОК
Импедансометрия (H. Cremer, 1907)

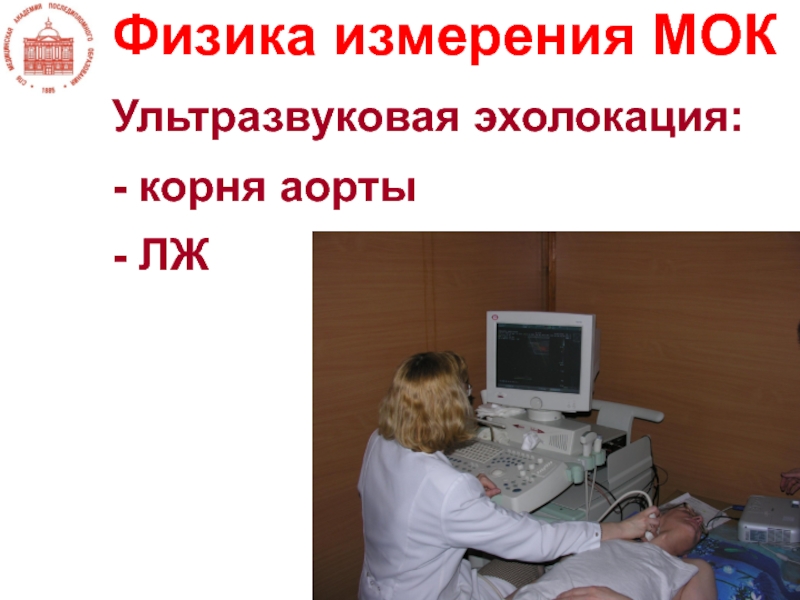

Слайд 102Физика измерения МОК
Ультразвуковая эхолокация:
- корня аорты
- ЛЖ

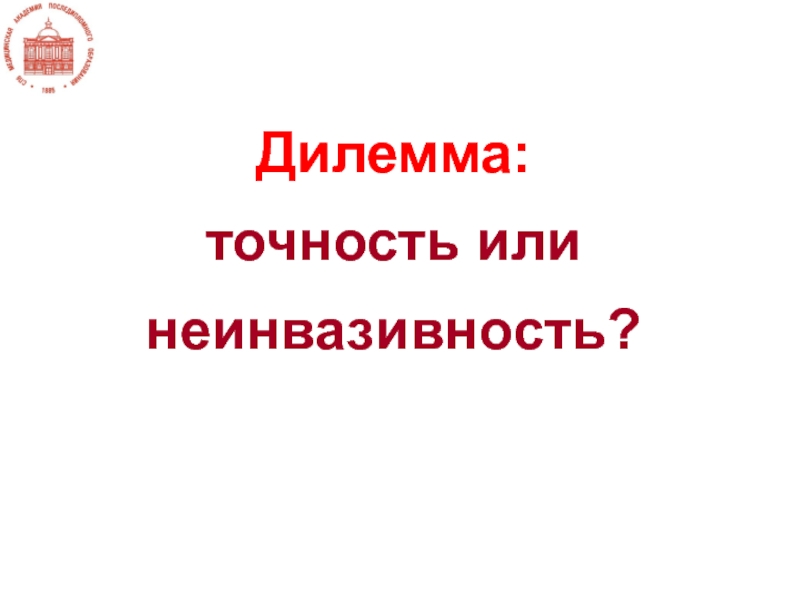

Слайд 103Дилемма:
точность или неинвазивность?

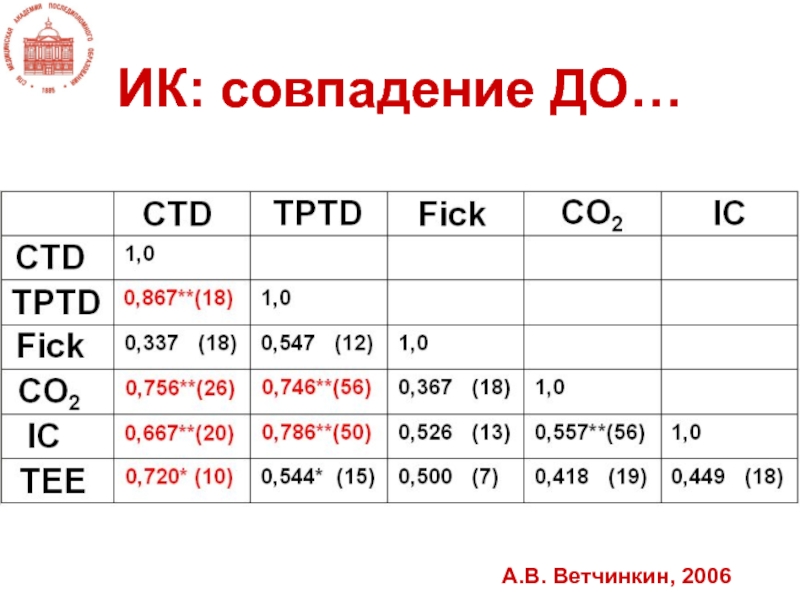

Слайд 104ИК: совпадение ДО…
А.В. Ветчинкин, 2006
Слайд 106Преднагрузка (PRELOAD):
эволюция понятия
Венозный возврат (поток = МОК)
Давление
заполнения (ЦВД и ДЗЛА)
Конечно-диастолический объем

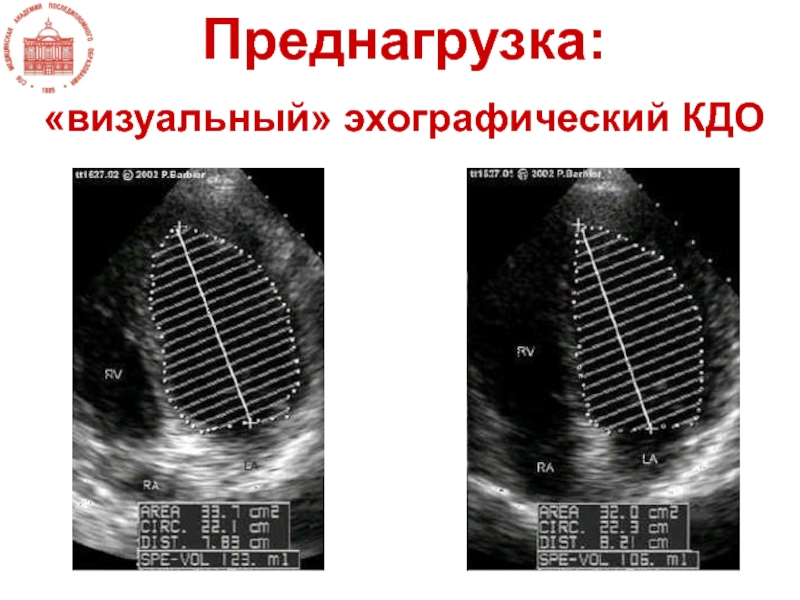

Слайд 108Преднагрузка:
«визуальный» эхографический КДО

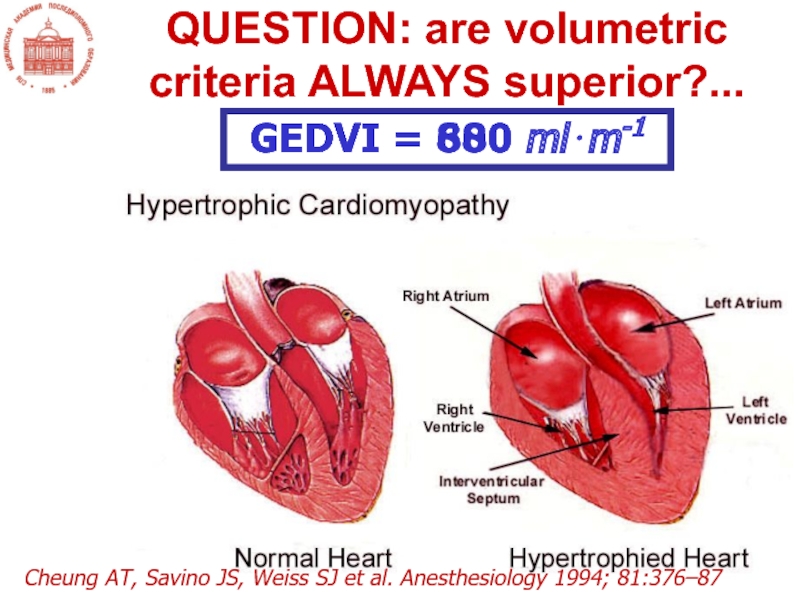

Слайд 112QUESTION: are volumetric criteria ALWAYS superior?...
GEDVI = 800 mlm-1
GEDVI =
680 mlm-1
Cheung AT, Savino JS, Weiss SJ et al. Anesthesiology
1994; 81:376–87
Слайд 113We do know the precise value, but…
1
2
3

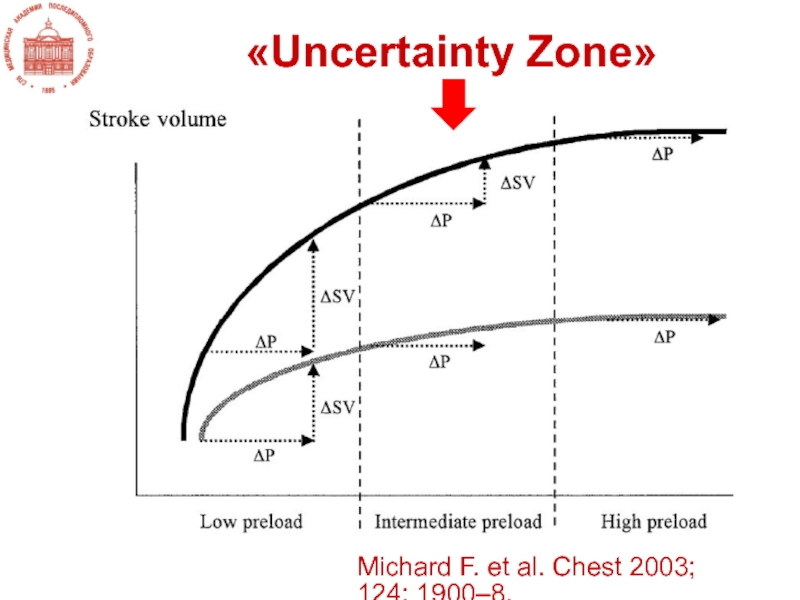

Слайд 114«Uncertainty Zone»
Michard F. et al. Chest 2003; 124: 1900–8.
Слайд 115Орлов Л.Л., Шилов А.М., Ройтберг Г.Е. Сократительная функция и ишемия
миокарда.–М., 1987.–247 С.
Слайд 116http://domain675291.sites.fasthosts.com/anae/svv.gif
http://www.scielo.br/img/revistas/rba/v55n1/n1a02g1i.gif
Dynamic Criteria versus
Static Ones
Слайд 117

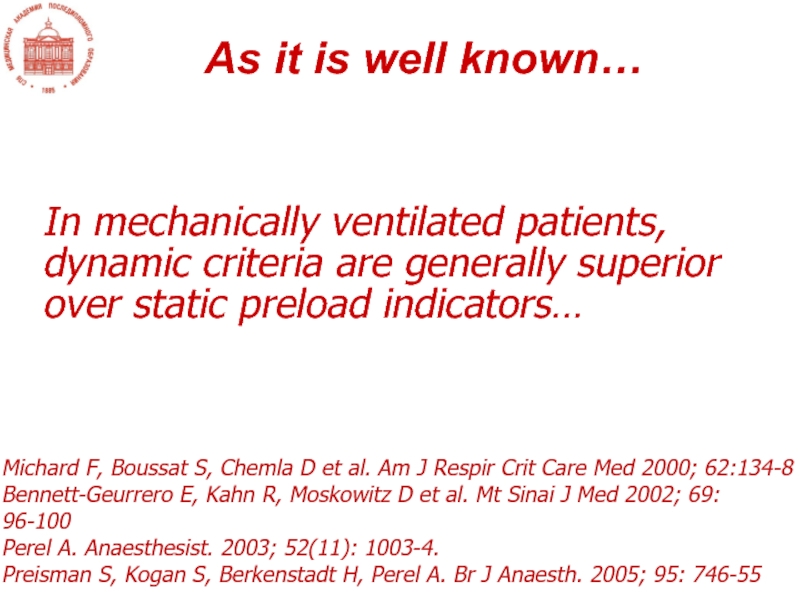

In mechanically ventilated patients, dynamic criteria are generally superior
over static preload indicators…
Michard F, Boussat S, Chemla D et
al. Am J Respir Crit Care Med 2000; 62:134-8
Bennett-Geurrero E, Kahn R, Moskowitz D et al. Mt Sinai J Med 2002; 69: 96-100
Perel A. Anaesthesist. 2003; 52(11): 1003-4.
Preisman S, Kogan S, Berkenstadt H, Perel A. Br J Anaesth. 2005; 95: 746-55
As it is well known…
Слайд 118There are no single preload indicator, neither static nor dynamic,
able to predict fluid responsiveness completely reliably!...
Michard F. (2002), Kramer
A. (2004)
As it is well known…
Слайд 119 Fluid challenge is a ‘Gold Standard’ of preload assessment
in clinical practice, and all the criteria are graded by
ability to predict its result…
As it is well known…
Magder S, Lagonidis D. J Crit Care. 1999; 14: 164–71
Michard F, Teboul JL. Chest. 2002; 121: 2000-8
Vincent JL, Weil MH. Crit Care Med. 2006; 34: 1333–7
like a ‘Gold Standard’?...

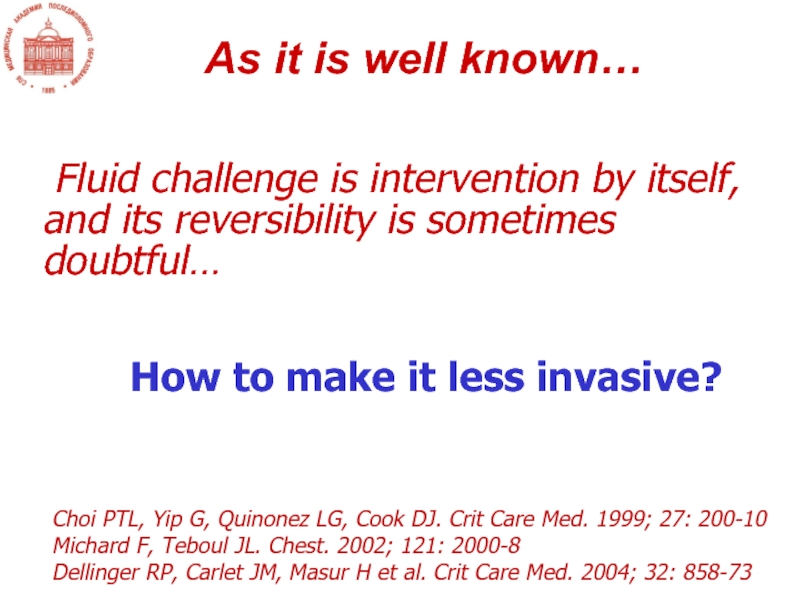

Слайд 121 Fluid challenge is intervention by itself, and its reversibility
is sometimes doubtful…
As it is well known…
Choi PTL, Yip G,
Quinonez LG, Cook DJ. Crit Care Med. 1999; 27: 200-10
Michard F, Teboul JL. Chest. 2002; 121: 2000-8
Dellinger RP, Carlet JM, Masur H et al. Crit Care Med. 2004; 32: 858-73
How to make it less invasive?
Слайд 122The First Way:
Passive Leg Raising Test
2009

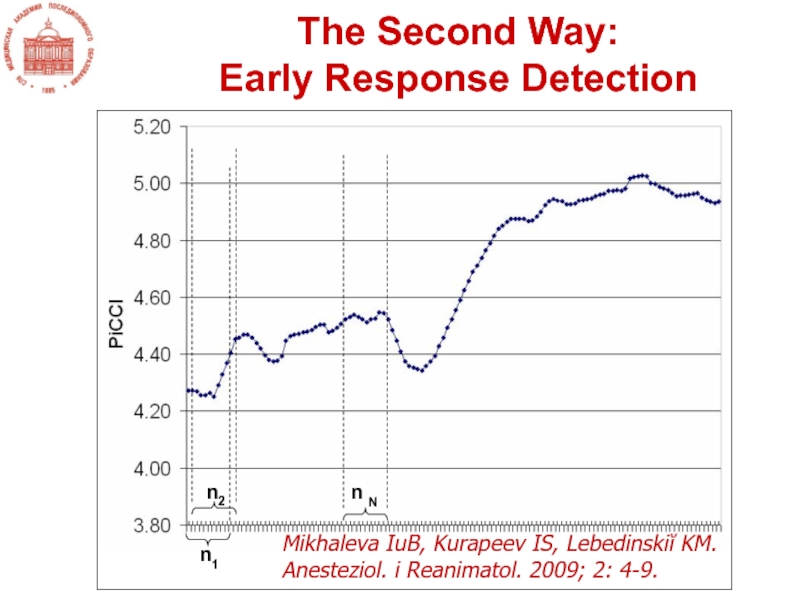

Слайд 123The Second Way:
Early Response Detection
n2
n1
n N
Mikhaleva IuB, Kurapeev IS,
Lebedinskiĭ KM. Anesteziol. i Reanimatol. 2009; 2: 4-9.
Слайд 124The Second Way:
Early Response Detection
Mikhaleva IuB, Kurapeev IS, Lebedinskiĭ
KM. Anesteziol. i Reanimatol. 2009; 2: 4-9.
Слайд 125For any monitoring parameter:
the more healthy is the patient,
the more
time resource we have,
the more we are equipped,
the less
we need it,
the better it works…
General knowledge…
As it is well known…
Слайд 126Ventricular compliance,
Resistance between ventricle and the point of measurement,
AV valves
consistency,
Pressure transducer position
Filling Pressures:
Main Limitations
O’Quin R, Marini JJ.
Am Rev Respir Dis. 1983; 128: 319-26
Naeije R. Int Care Med. 2003; 29: 526-9
Vincent JL, Weil MH. Crit Care Med. 2006; 34: 1333–7
Слайд 127Size of heart chambers,
State of contractility,
Aortic aneurism for PiCCO,
‘Thermal noise’
for PiCCO,
Low repeatability for TEE
Volumetric Parameters:
Main Limitations
Sakka SG, Ruhl
CC, Pfeiffer UJ et al. Int Care Med. 2000; 26: 180-7
Reuter DA, Felbinger TW, Moerstedt K et al. J Cardiothor Vasc Anesth 2002; 16: 191-5
Groeneveld ABJ, Breukers RMBGE, Verheij J In: Functional Hemodynamic Monitoring, 2005. – 153-63
Слайд 128Only breathless ventilated patients,
Ventilation pattern,
Rhythm abnormalities
Dynamic Criteria:
Main Limitations
Perel A.
Anesthesiology 1998; 89: 1309-10
Magder S. Am J Respir Crit Care
Med 2004; 169: 151-5
Слайд 129Unclear non-uniform protocol,
Requires CO monitoring,
Time-consuming,
May be dangerous itself…
Fluid Challenge:
Main
Limitations
Magder S, Lagonidis D. J Crit Care. 1999; 14: 164–71
Michard
F, Teboul JL. Chest. 2002; 121: 2000-8
Vincent JL, Weil MH. Crit Care Med. 2006; 34: 1333–7

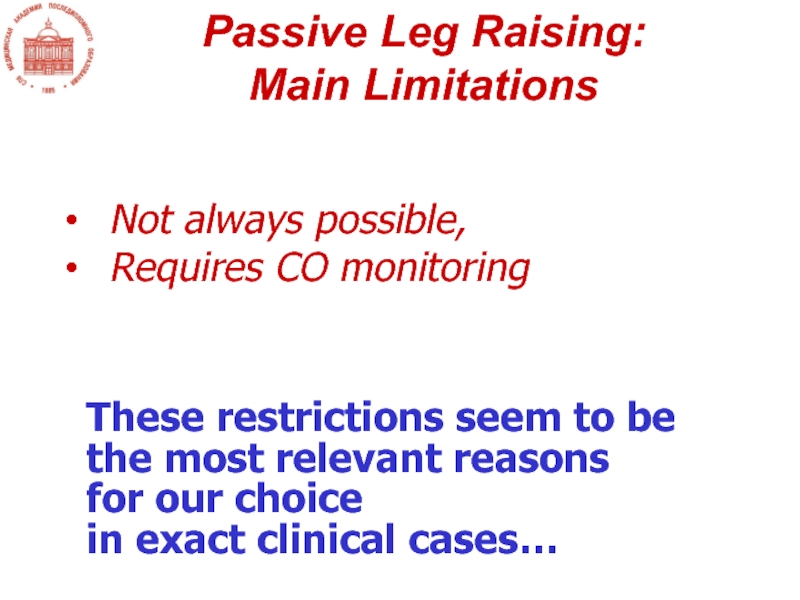

Слайд 130Not always possible,
Requires CO monitoring
Passive Leg Raising:
Main Limitations
These restrictions
seem to be the most relevant reasons
for our choice
in exact clinical cases…
Слайд 132QUESTION:
what preload criterion
do you prefer
for this exact
patient?
OR:
do we have
the ‘best’ criteria
for each certain
clinical situation?
Слайд 133QUESTION: what kind of a car do you prefer while
driving along the same road?

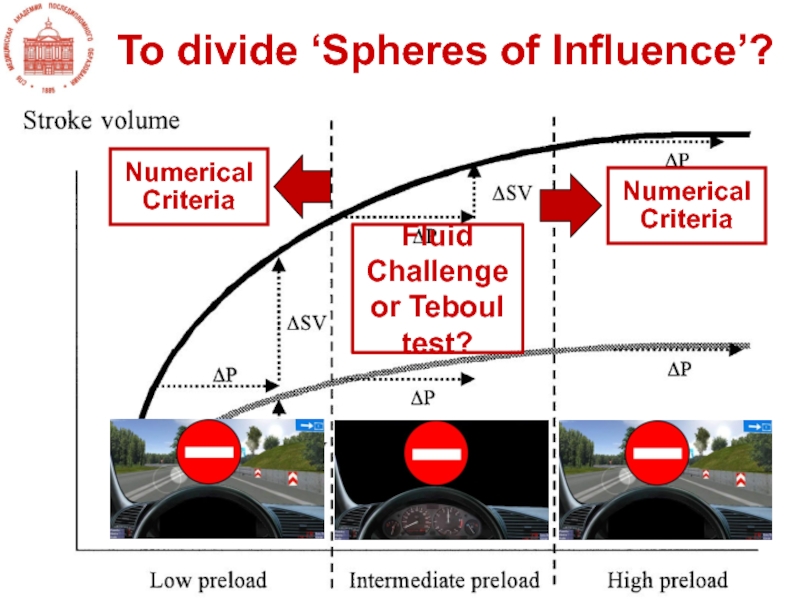

Слайд 134Fluid Challenge or Teboul test?
Numerical Criteria
Numerical Criteria
To divide ‘Spheres of
Influence’?
Слайд 135http://upload.wikimedia.org/wikipedia/commons/0/0d/Pisa.tower03.jpg
Are “simple” numerical
preload
criteria interchangeable?
No, since they represent
different
view angles…
Слайд 136If you know the mechanisms perfectly, disagreement of various preload
criteria brings you much more diagnostic information, than close agreement…
Слайд 137Hemodynamic monitoring should be kept as simple
as possible.
But not simpler!
Azriel Perel, 2007
Слайд 138‘Clinical impression’ isn’t reliable
There is no ‘ideal’ preload criterion
Use all
the indicators available!
Remember limitations and restrictions!
Fix clear therapeutic goals!
Look not
only for fluid responsiveness!...
Summing-up: Main Ideas
Слайд 139ВЫБОР МОНИТОРИНГА
Не должен быть агрессивнее операции!
Агрессивность операции не обязывает
к агрессивному мониторингу!
Слайд 140Операция: аппендэктомия
Анамнез: аортальный стеноз, градиент = 85 мм Hg
Выбор мониторинга - ?...
СИТУАЦИЯ I
Слайд 141Вторые сутки после АКШ:
СИ и АД – удовлетворительны,
а
что делать с низким ОПСС ?...
СИТУАЦИЯ II

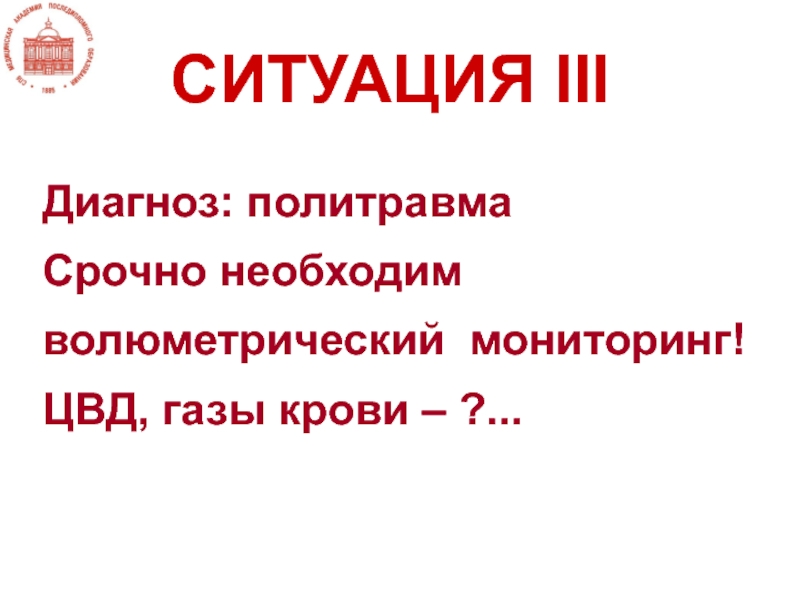

Слайд 142Диагноз: политравма
Срочно необходим волюметрический мониторинг!
ЦВД, газы крови – ?...
СИТУАЦИЯ
Слайд 143МОНИТОРИНГ
КРОВООБРАЩЕНИЯ
выбор методов или
выбор приоритетов?
К.M. Лебединский
Слайд 144«…Perfection of means and confusion of goals.»
Albert Einstein, 1952
Слайд 145Выбор терапии при острых нарушениях кровообращения
(по W. H. Bleifeld, с
изменениями).
