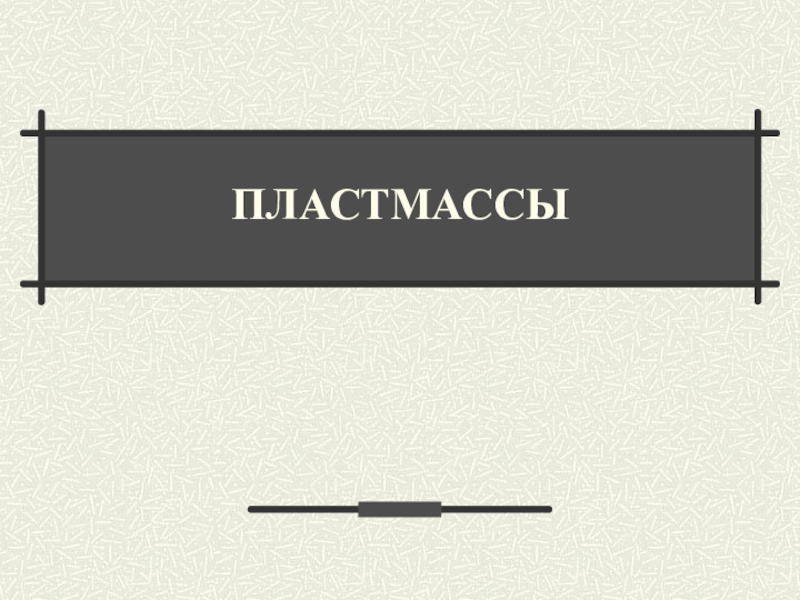

- 5. ПЛАСТМАССЫ

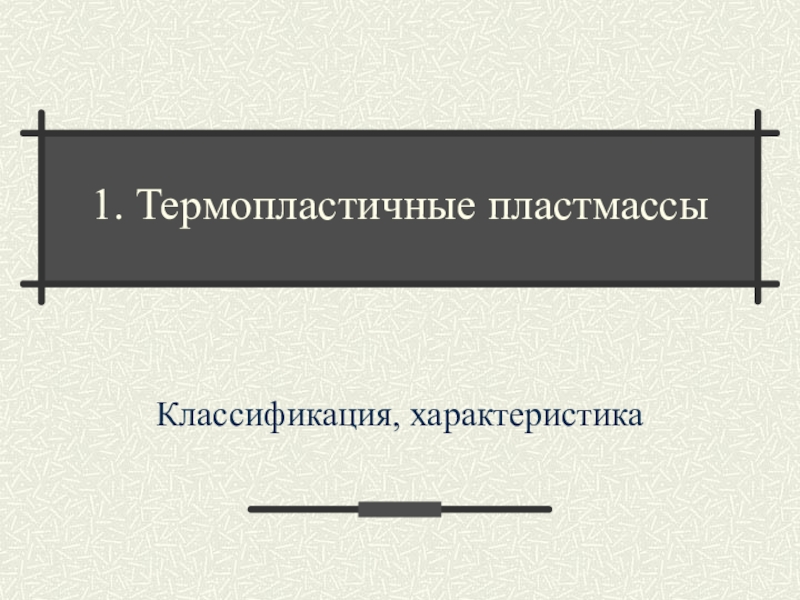

- 6. 1. Термопластичные пластмассыКлассификация, характеристика
- 7. ПолиэтиленСвойства: химически стоек, теплостоек, прочность (45МПа)Температура эксплуатации:
- 8. ПолипропиленСвойства: химически стоек, прочность (25МПа).Температура эксплуатации: -15
- 9. ПолистиролСвойства: твердый, жесткий, прозрачный, стоек к слабым
- 10. ФторопластСвойства: термостоек, прочность (35МПа), химически стоек, не
- 11. ПоливинилхлоридСвойства: прочность (40-60МПа), химически стоек, негорюч, упруг.Применение:
- 12. Полиамиды (капрон, нейлон)Свойства: стойки к бензину, спиртам
- 13. 2.Термореактивные пластмассыСодержат наполнитель (стекло, муку) и связующее вещество – смолу (эпоксидная).
- 14. Порошковые пластмассыНаполнители: мука, древесина, бумага, графит, кварц.
- 15. Волокнистые пластмассы Асбоволокнит Наполнитель: асбест.Свойства: химическая стойкость, теплостойкость, фрикционные свойства.Температура эксплуатации: до 200 градПрименение: тормозные устройства
- 16. СтекловолокнитыНаполнитель: стекловолокно.Свойства: химическая стойкость, негорюч, прочность
- 17. ГетинаксНаполнитель: бумага.Свойства: химическая стойкость, прочность до 100 МПа.Температура эксплуатации: до 150 градПрименение: щитки, панели, электротехнические изделия.
- 18. ТекстолитНаполнитель: хб ткань.Свойства: демпфирующие свойства, прочность до

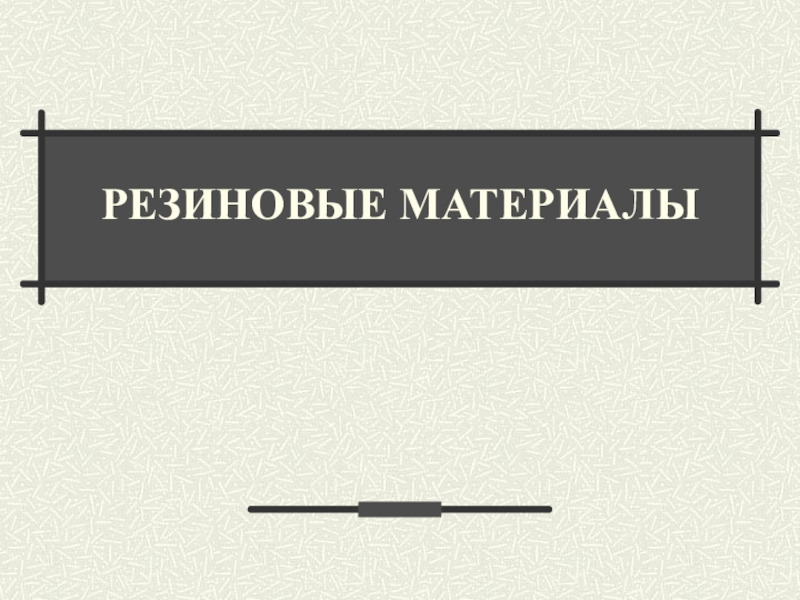

- 19. РЕЗИНОВЫЕ МАТЕРИАЛЫ
- 20. Резина – продукт вулканизации смеси каучука, серы
- 21. Натуральный каучукСвойства: растворяется в бензине, прочность (34МПа),
- 22. Специальные резиныСКН - наирит – маслобензиностойкая резина.СКТ
- 23. 2. Электротехнические материалы, классификация, свойства
- 24. Электротехнические материалы: определение, классификацияЭлектротехнические материалы — это

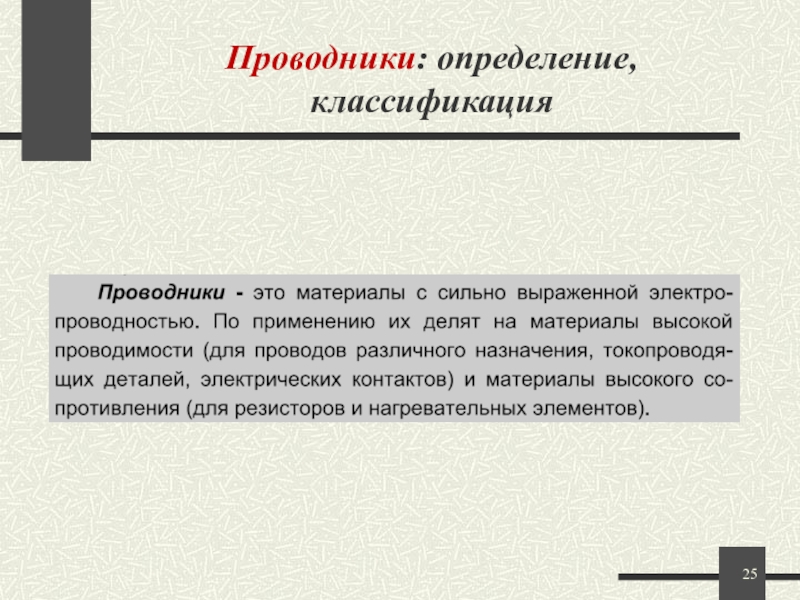

- 25. Проводники: определение, классификация
- 26. Классификация проводников по агрегатному состоянию1. Твердые вещества
- 27. Особенности проводников1. Проводниковые материалы обладают электронной проводимостью,
- 28. Полупроводники: определение, классификация
- 29. Особенности полупроводников1. Занимают промежуточное положение между диэлектриками
- 30. Применение полупроводниковТерморезисторы — сопротивления, величина которых изменяется
- 31. Применение полупроводниковФотоэлементы — элементы, служащие для преобразования

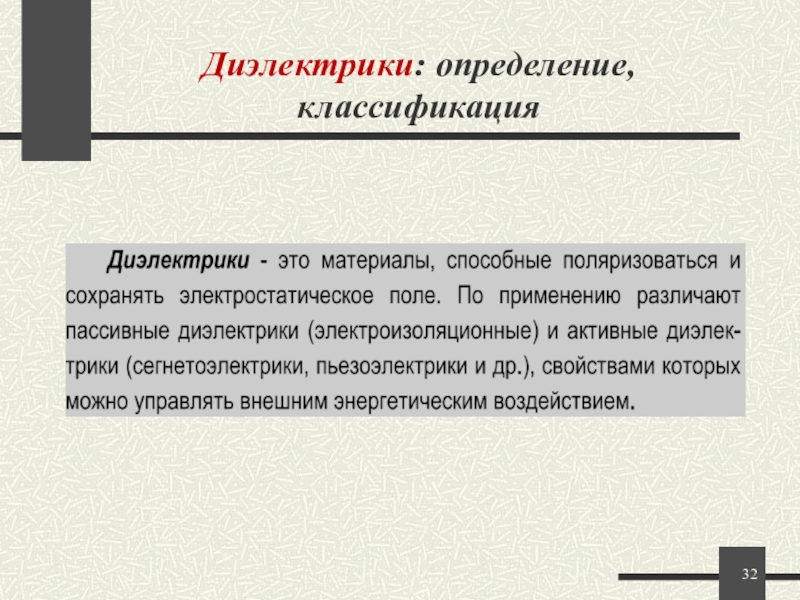

- 32. Диэлектрики: определение, классификация
- 33. Классификация диэлектриков по химическому составу1. Органические (смолы,
- 34. Классификация диэлектриков по агрегатному состоянию1. Газообразные (воздух,

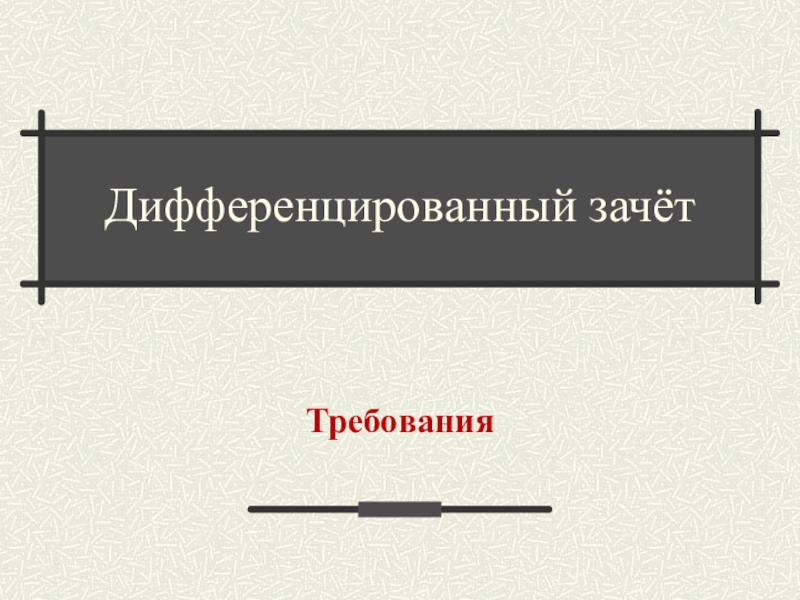

- 35. Дифференцированный зачётТребования

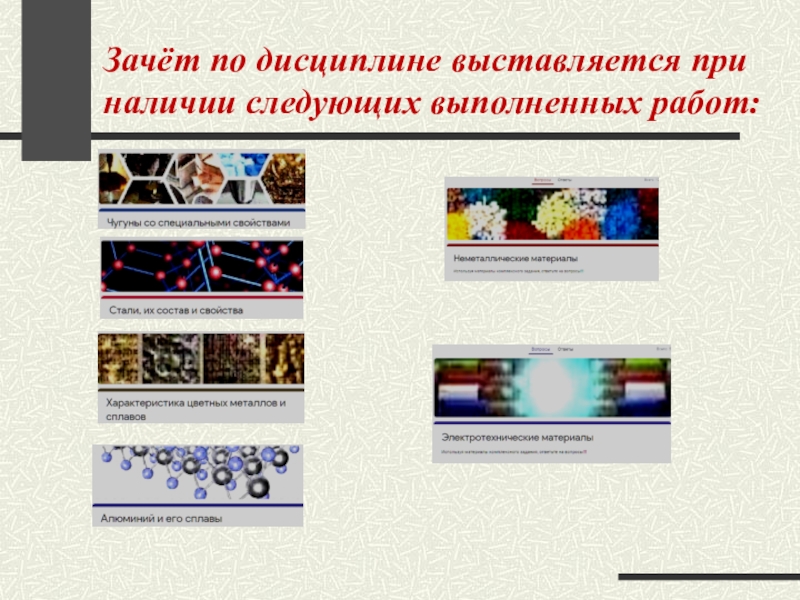

- 36. Зачёт по дисциплине выставляется при наличии следующих выполненных работ:
- 37. Скачать презентанцию
1.Строение и свойства неметаллических материалов (09.06.2020); Составление классификатора неметаллических материалов (15.06); 2.Электротехнические материалы (18.06.2020); Составление классификатора электротехнических материалов (22.06.2020) 3. Дифференцированный зачёт (25.06.2020).1. Неметаллические материалы, классификация, свойства
Слайды и текст этой презентации
Слайд 1Комплексное задание по дисциплине
«Основы материаловедения» для группы 18
Преподаватель: И.
А. Иванова

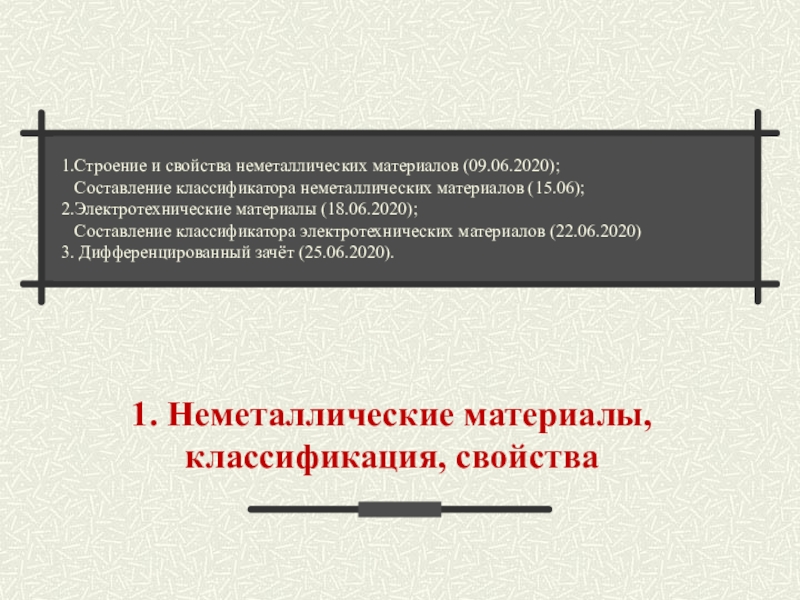

Слайд 21.Строение и свойства неметаллических материалов (09.06.2020); Составление классификатора неметаллических
материалов (15.06); 2.Электротехнические материалы (18.06.2020); Составление классификатора электротехнических материалов (22.06.2020) 3.
Дифференцированный зачёт (25.06.2020).1. Неметаллические материалы, классификация, свойства

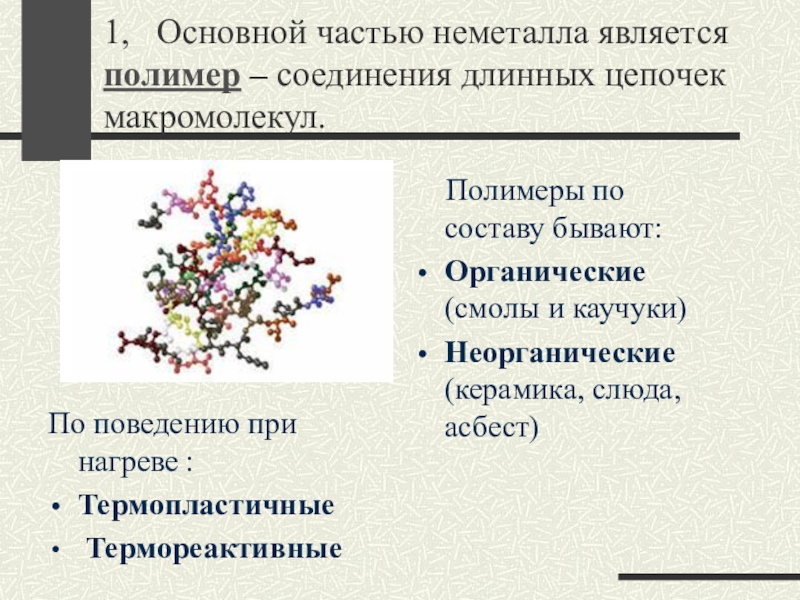

Слайд 31, Основной частью неметалла является полимер – соединения длинных
цепочек макромолекул.
Полимеры по составу бывают:
Органические (смолы и каучуки)
Неорганические
(керамика, слюда, асбест)По поведению при нагреве :
Термопластичные
Термореактивные

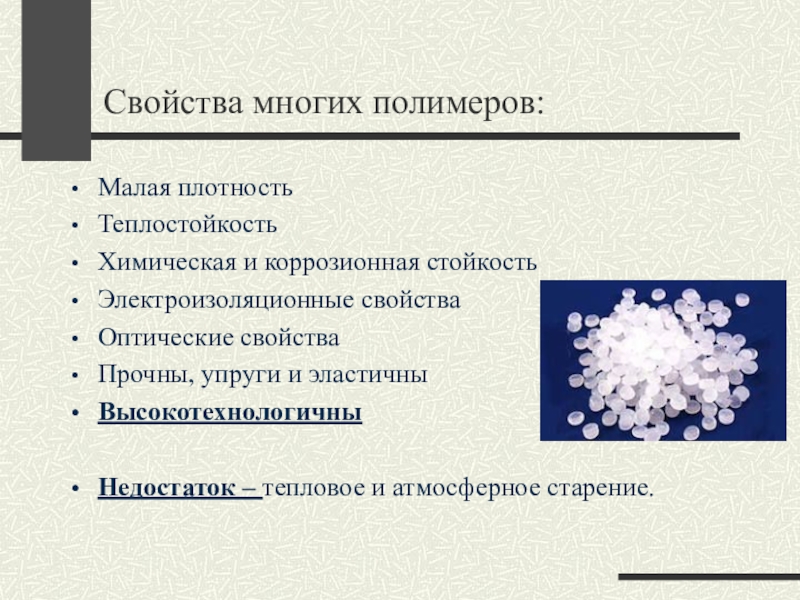

Слайд 4Свойства многих полимеров:
Малая плотность
Теплостойкость
Химическая и коррозионная стойкость
Электроизоляционные свойства
Оптические свойства
Прочны, упруги
и эластичны
Высокотехнологичны
Недостаток – тепловое и атмосферное старение.

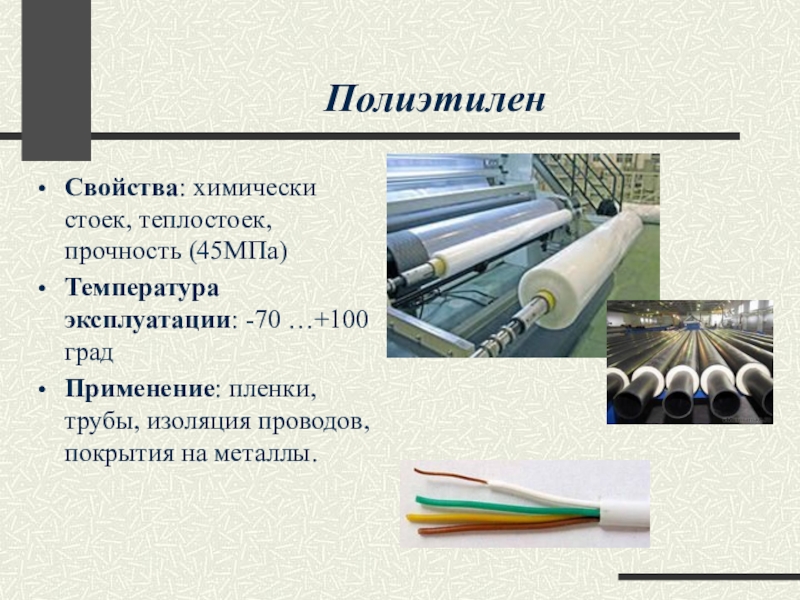

Слайд 7Полиэтилен
Свойства: химически стоек, теплостоек, прочность (45МПа)
Температура эксплуатации: -70 …+100 град
Применение:
пленки, трубы, изоляция проводов, покрытия на металлы.

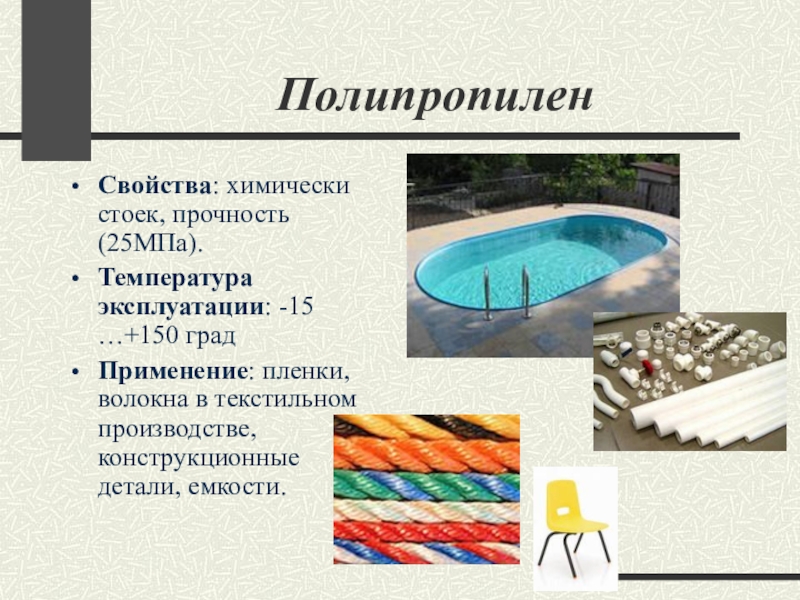

Слайд 8Полипропилен
Свойства: химически стоек, прочность (25МПа).
Температура эксплуатации: -15 …+150 град
Применение: пленки,
волокна в текстильном производстве, конструкционные детали, емкости.

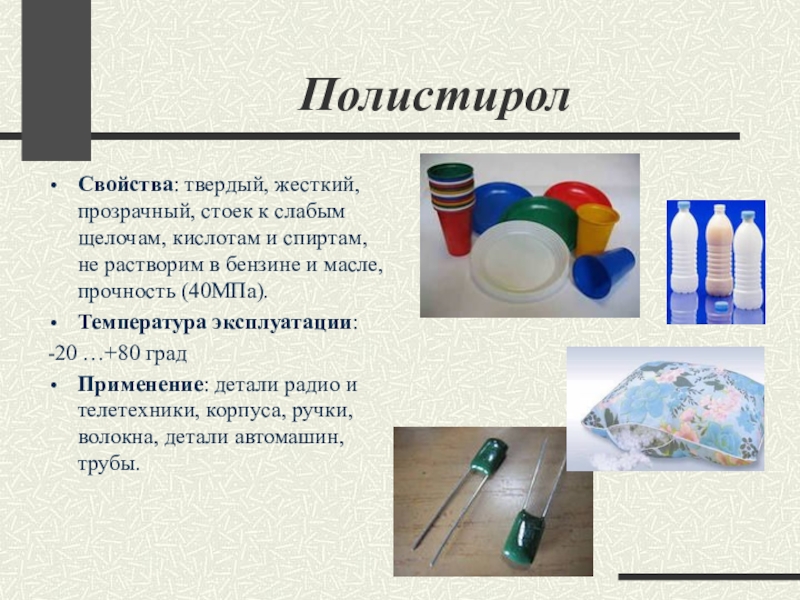

Слайд 9Полистирол
Свойства: твердый, жесткий, прозрачный, стоек к слабым щелочам, кислотам и
спиртам,не растворим в бензине и масле, прочность (40МПа).
Температура эксплуатации:
-20
…+80 градПрименение: детали радио и телетехники, корпуса, ручки, волокна, детали автомашин, трубы.

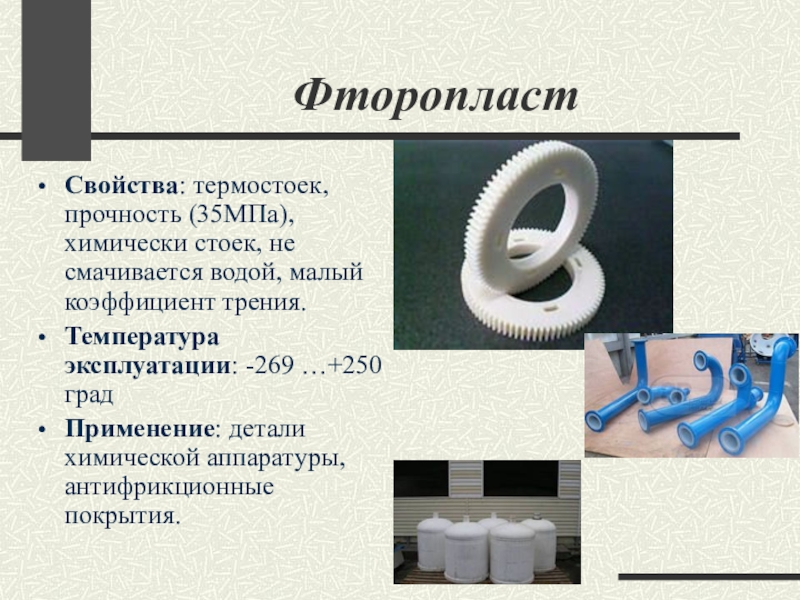

Слайд 10Фторопласт
Свойства: термостоек, прочность (35МПа), химически стоек, не смачивается водой, малый
коэффициент трения.
Температура эксплуатации: -269 …+250 град
Применение: детали химической аппаратуры, антифрикционные
покрытия.

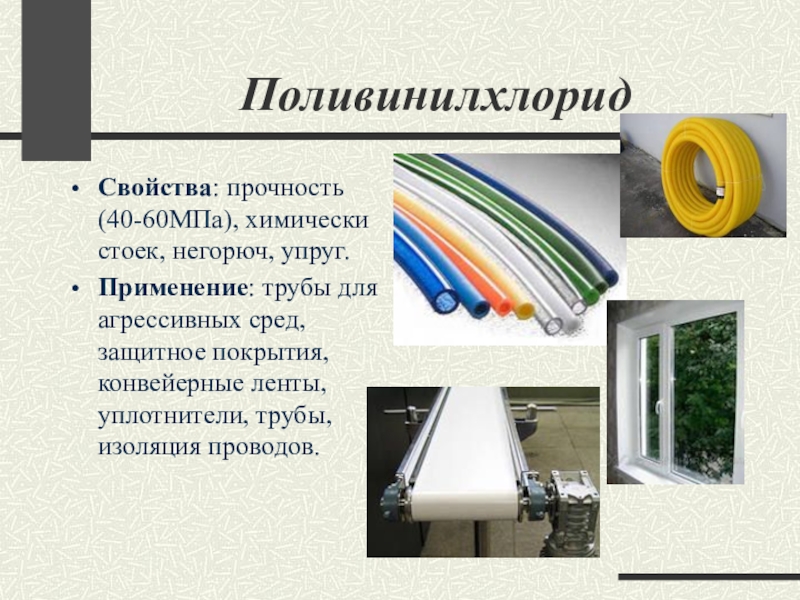

Слайд 11Поливинилхлорид
Свойства: прочность (40-60МПа), химически стоек, негорюч, упруг.
Применение: трубы для агрессивных
сред, защитное покрытия, конвейерные ленты, уплотнители, трубы, изоляция проводов.

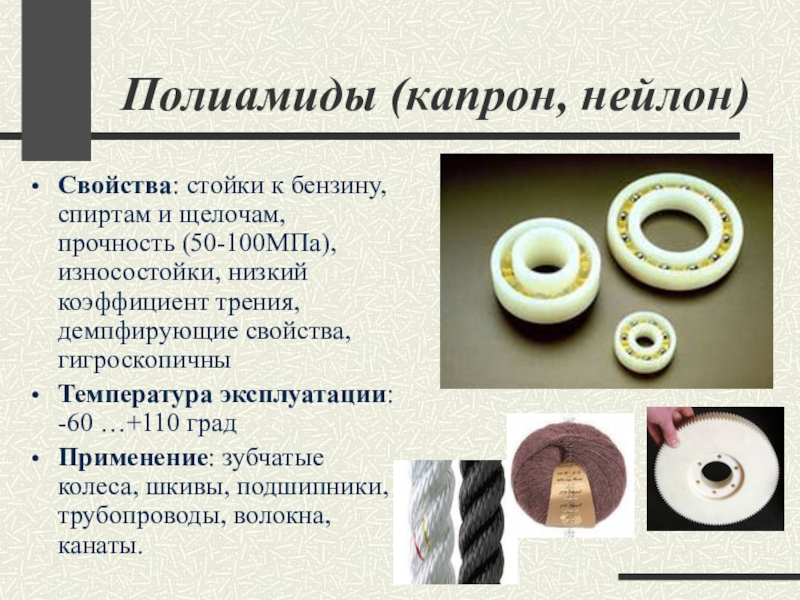

Слайд 12Полиамиды (капрон, нейлон)
Свойства: стойки к бензину, спиртам и щелочам, прочность
(50-100МПа), износостойки, низкий коэффициент трения, демпфирующие свойства, гигроскопичны
Температура эксплуатации: -60
…+110 градПрименение: зубчатые колеса, шкивы, подшипники, трубопроводы, волокна, канаты.

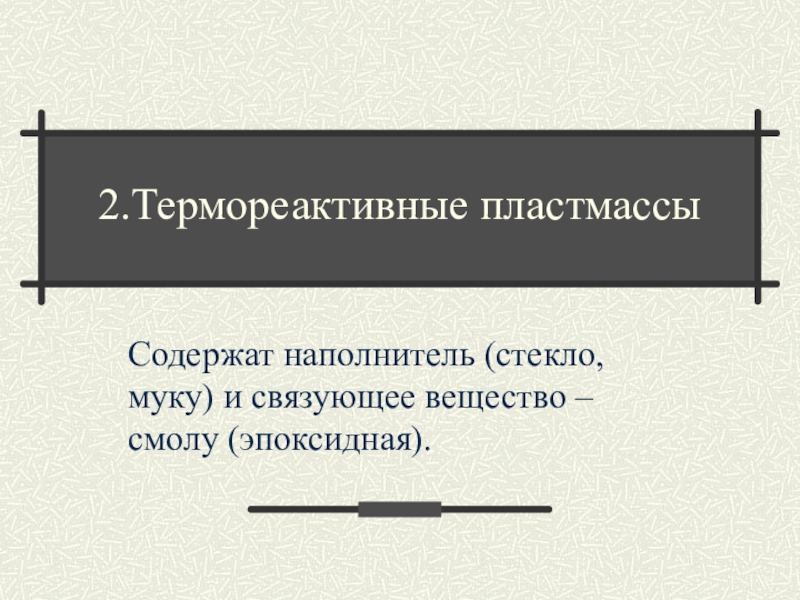

Слайд 132.Термореактивные пластмассы
Содержат наполнитель (стекло, муку) и связующее вещество – смолу
(эпоксидная).
Слайд 14Порошковые пластмассы
Наполнители: мука, древесина, бумага, графит, кварц.
Свойства: теплостойкость, химическая
стойкость , прочность (30-60МПа), малая вязкость.
Температура эксплуатации: -60 …+110 град
Применение:
электроизоляционные детали, инструменты, элементы несиловых конструкций.

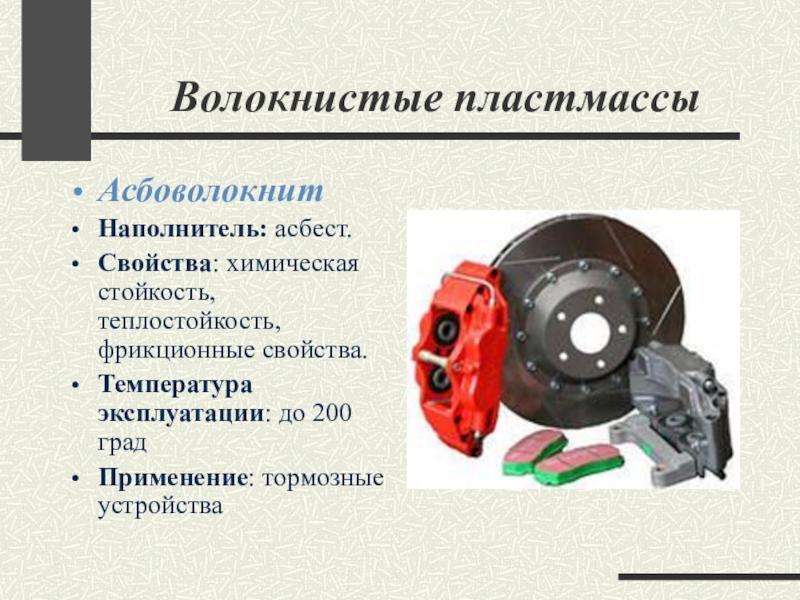

Слайд 15Волокнистые пластмассы
Асбоволокнит
Наполнитель: асбест.
Свойства: химическая стойкость, теплостойкость, фрикционные свойства.
Температура
эксплуатации: до 200 град
Применение: тормозные устройства

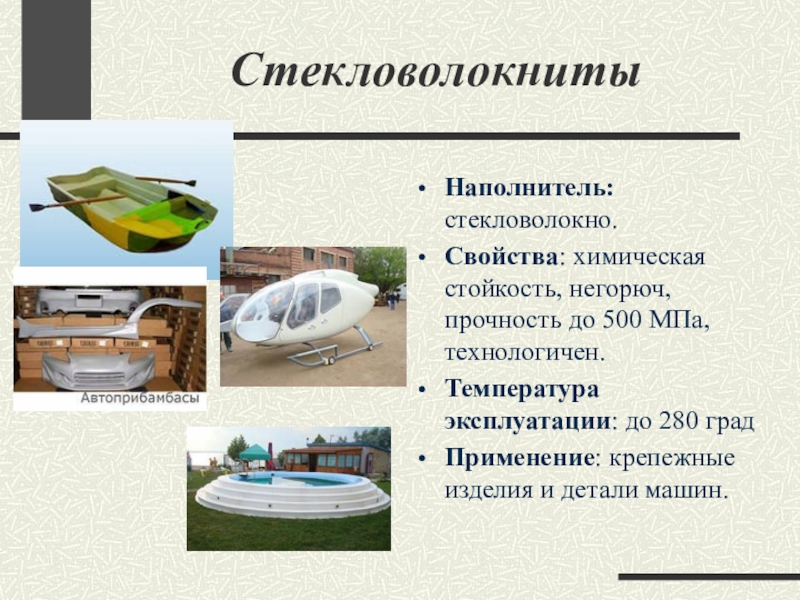

Слайд 16
Стекловолокниты
Наполнитель: стекловолокно.
Свойства: химическая стойкость, негорюч, прочность до 500 МПа, технологичен.
Температура
эксплуатации: до 280 град
Применение: крепежные изделия и детали машин.

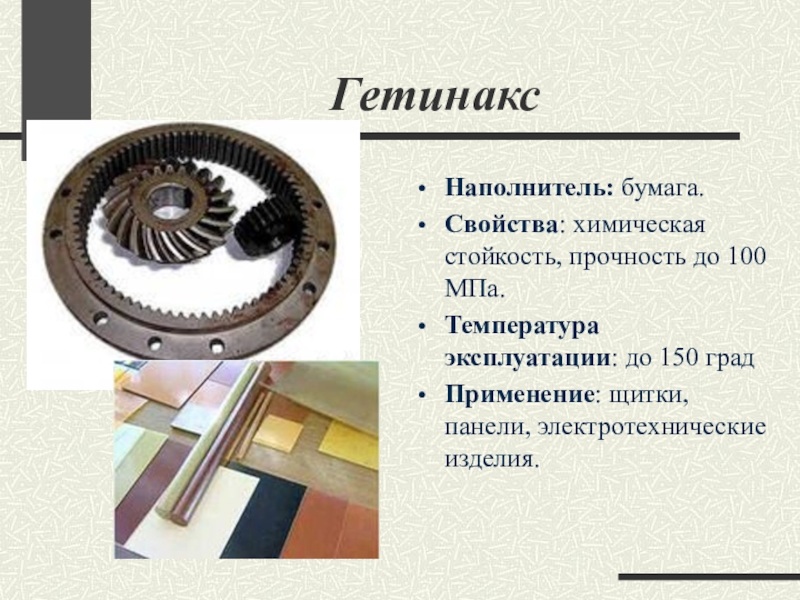

Слайд 17Гетинакс
Наполнитель: бумага.
Свойства: химическая стойкость, прочность до 100 МПа.
Температура эксплуатации: до
150 град
Применение: щитки, панели, электротехнические изделия.

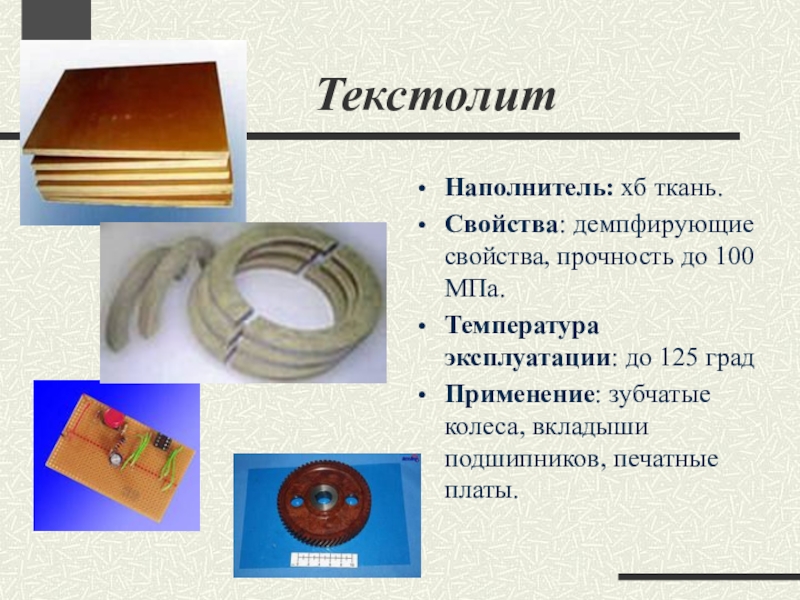

Слайд 18Текстолит
Наполнитель: хб ткань.
Свойства: демпфирующие свойства, прочность до 100 МПа.
Температура эксплуатации:
до 125 град
Применение: зубчатые колеса, вкладыши подшипников, печатные платы.
Слайд 20Резина – продукт вулканизации смеси каучука, серы и других добавок.
Свойства:
Химическистойки
Газо
и водонепроницаемы
Электроизоляционные свойства
Упруги
Резины делятся на:
1) резины общего назначения
2) специальные
резины

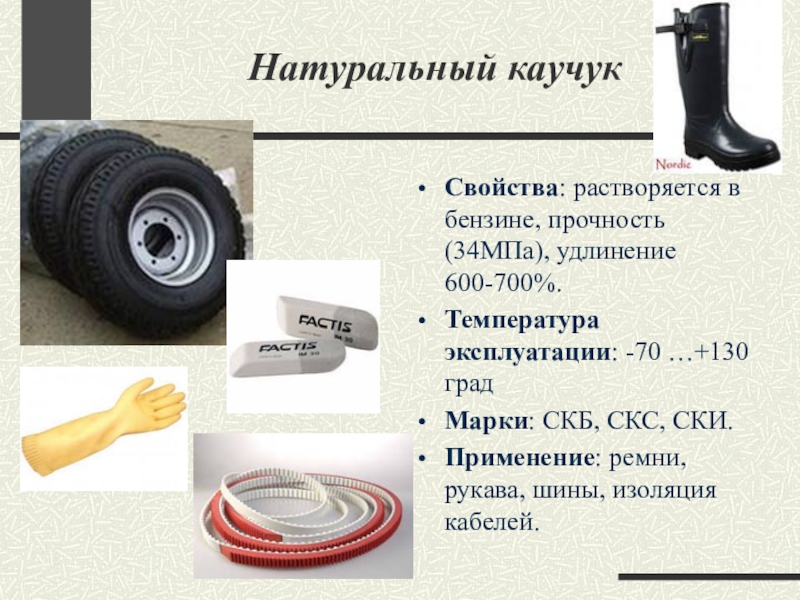

Слайд 21Натуральный каучук
Свойства: растворяется в бензине, прочность (34МПа), удлинение 600-700%.
Температура эксплуатации:
-70 …+130 град
Марки: СКБ, СКС, СКИ.
Применение: ремни, рукава, шины, изоляция
кабелей.
Слайд 22Специальные резины
СКН - наирит – маслобензиностойкая резина.
СКТ – теплостойкая резина
(до 200 град).
СКЭП, СКФ – светоозоностойкая резина.
Применение: ремни транспортерные
ленты, уплотнители, манжеты, диафрагмы, гибкие шланги.
Слайд 24Электротехнические материалы: определение, классификация
Электротехнические материалы — это материалы, характеризующиеся определенными
свойствами по отношению к электромагнитному полю и применяемые в технике
с учетом этих свойств.

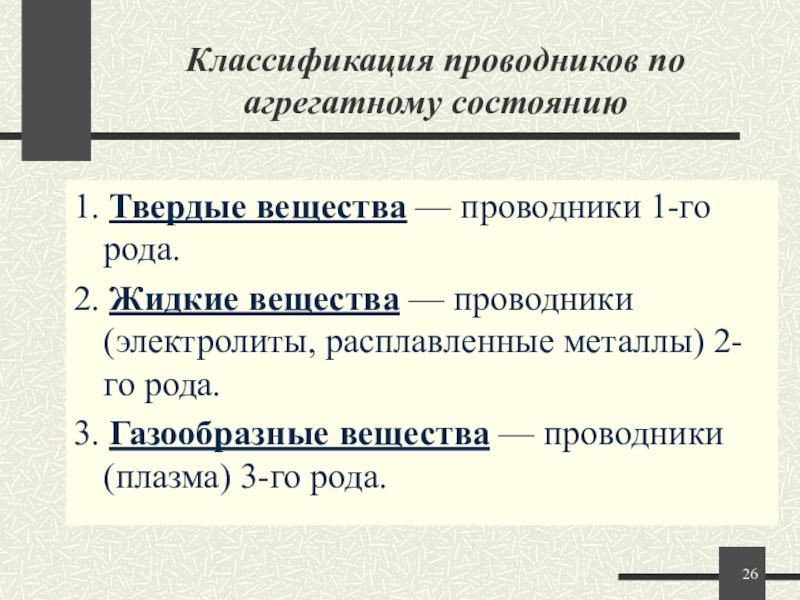

Слайд 26Классификация проводников по агрегатному состоянию
1. Твердые вещества — проводники 1-го
рода.
2. Жидкие вещества — проводники (электролиты, расплавленные металлы) 2-го рода.
3.
Газообразные вещества — проводники (плазма) 3-го рода.

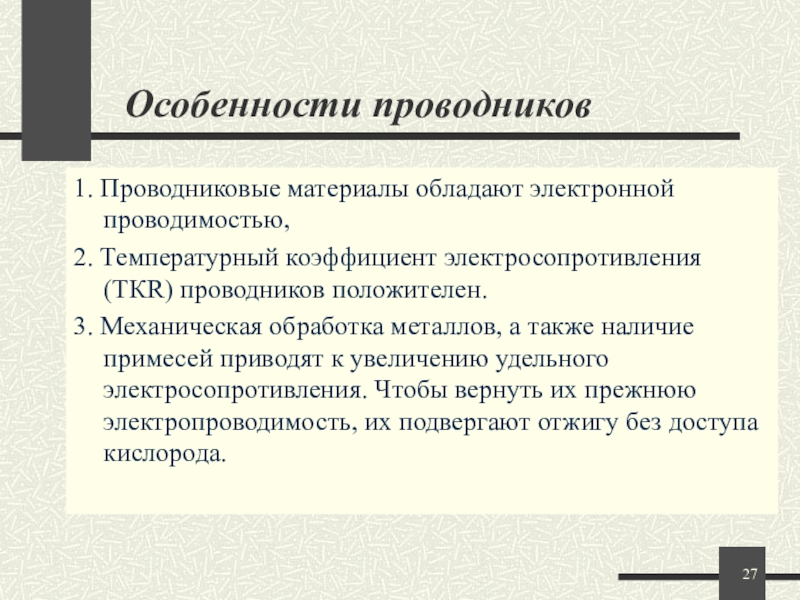

Слайд 27Особенности проводников
1. Проводниковые материалы обладают электронной проводимостью,
2. Температурный коэффициент
электросопротивления (ТКR) проводников положителен.
3. Механическая обработка металлов, а также
наличие примесей приводят к увеличению удельного электросопротивления. Чтобы вернуть их прежнюю электропроводимость, их подвергают отжигу без доступа кислорода.
Слайд 29Особенности полупроводников
1. Занимают промежуточное положение между диэлектриками и проводниками по
удельному электросопротивлению.
2. Электрические параметры чувствительны к содержанию примесей.
3. Внешние воздействия
(тепло, свет, давление, трение) сильно изменяют свойства материалов.4.Полупроводники имеют отрицательный температурный коэффициент электросопротивления.

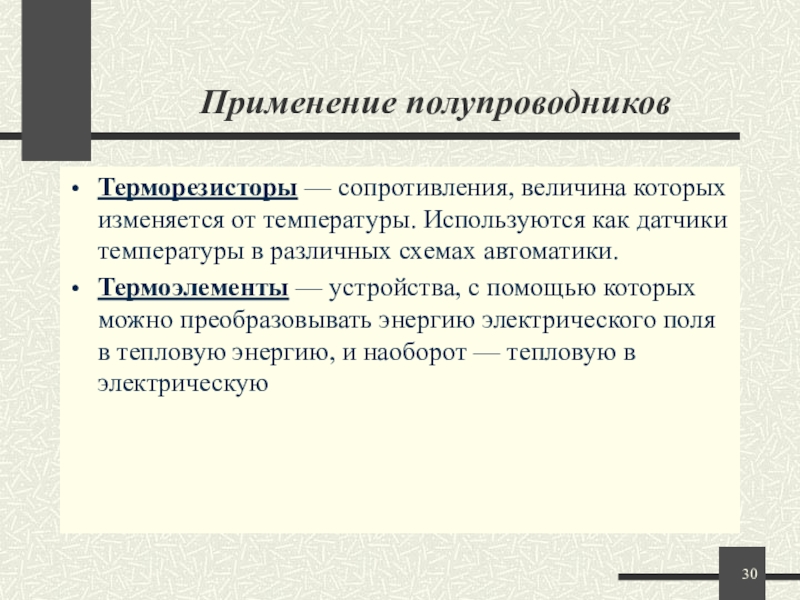

Слайд 30Применение полупроводников
Терморезисторы — сопротивления, величина которых изменяется от температуры. Используются
как датчики температуры в различных схемах автоматики.
Термоэлементы — устройства, с
помощью которых можно преобразовывать энергию электрического поля в тепловую энергию, и наоборот — тепловую в электрическую

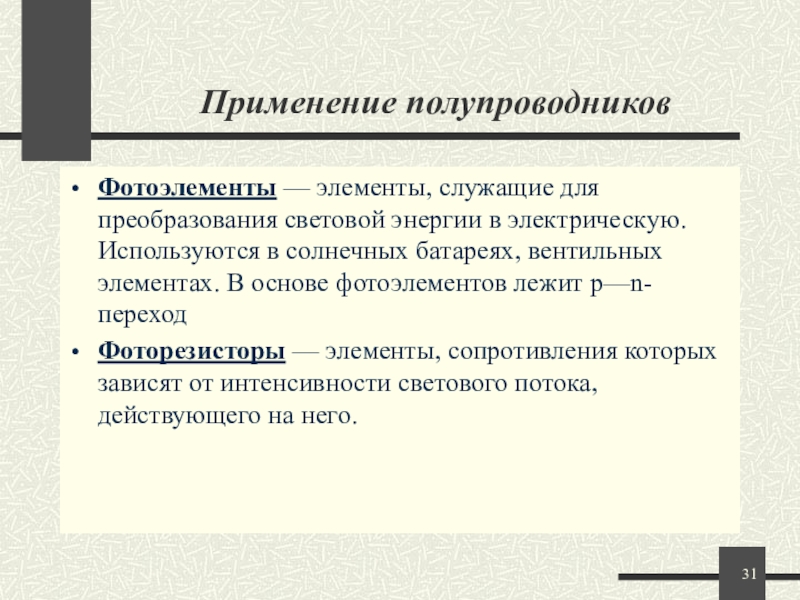

Слайд 31Применение полупроводников
Фотоэлементы — элементы, служащие для преобразования световой энергии в
электрическую. Используются в солнечных батареях, вентильных элементах. В основе фотоэлементов
лежит p—n-переходФоторезисторы — элементы, сопротивления которых зависят от интенсивности светового потока, действующего на него.

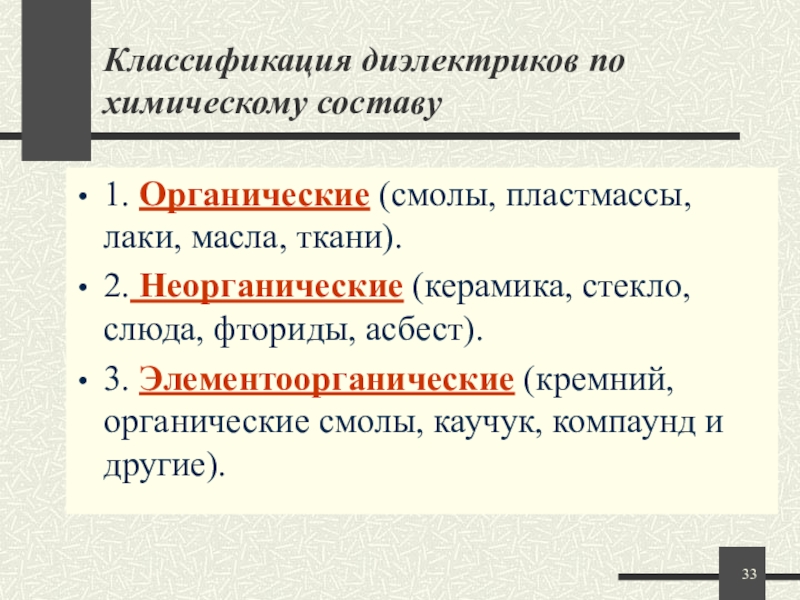

Слайд 33Классификация диэлектриков по химическому составу
1. Органические (смолы, пластмассы, лаки, масла,
ткани).
2. Неорганические (керамика, стекло, слюда, фториды, асбест).
3. Элементоорганические (кремний, органические
смолы, каучук, компаунд и другие).

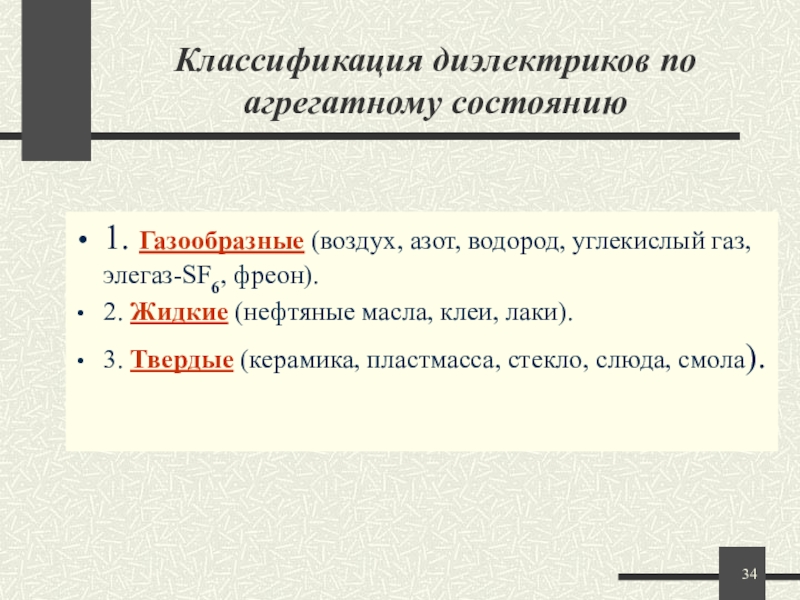

Слайд 34Классификация диэлектриков по агрегатному состоянию
1. Газообразные (воздух, азот, водород, углекислый
газ, элегаз-SF6, фреон).
2. Жидкие (нефтяные масла, клеи, лаки).
3. Твердые (керамика,
пластмасса, стекло, слюда, смола).
