Комплексный курсовой проект Жилое многоэтажное здание со встроенными

автостоянкой
по дисциплине “Параметрическое моделирование”,

Директор ИСИ,
зав. кафедрой «СУЗиС»
д.т.н., проф.

Ватин Николай Иванович

преп. Трубина Дарья Алексеевна

«Объёмно-планировочные решения»

к.арх.н., доцент, Гаевская Злата Анатольевна

«Архитектурные решения»

Выполнил

студент Варламов Алексей Андреевич

Санкт-Петербург
2016

ФГАОУ ВО Санкт-Петербургский государственный политехнический университет Петра Великого
Инженерно-строительный институт
Кафедра «Строительство уникальных зданий и сооружений»

«Конструктивные решения»

преп. Барановский Михаил Юрьевич

/37

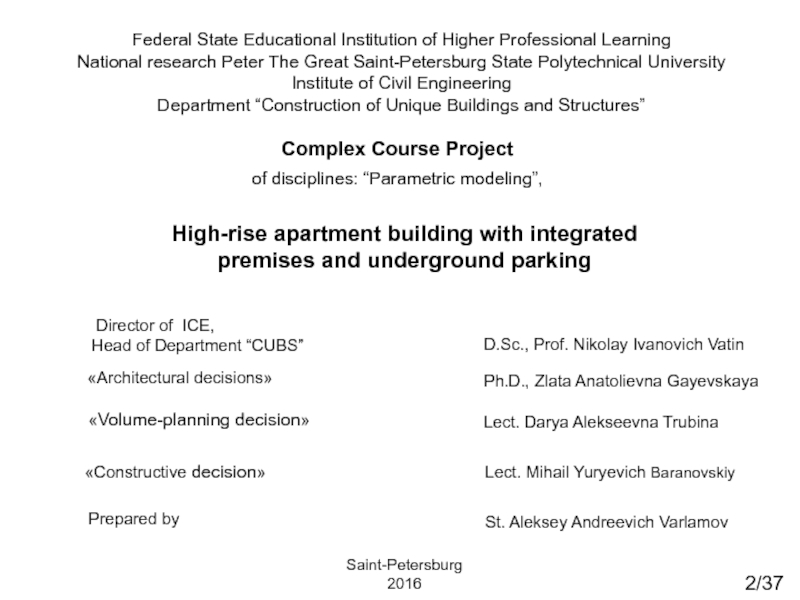

parking
of disciplines: “Parametric modeling”,

Director of ICE,
Head of Department

“CUBS”

D.Sc., Prof. Nikolay Ivanovich Vatin

Lect. Darya Alekseevna Trubina

«Volume-planning decision»

Ph.D., Zlata Anatolievna Gayevskaya

«Architectural decisions»

Prepared by

St. Aleksey Andreevich Varlamov

Saint-Petersburg
2016

Federal State Educational Institution of Higher Professional Learning
National research Peter The Great Saint-Petersburg State Polytechnical University
Institute of Civil Engineering
Department “Construction of Unique Buildings and Structures”

«Constructive decision»

Lect. Mihail Yuryevich Baranovskiy

2/37

and underground parking
• number of sections - 3;
• number of

storeys – 18 - 24;
• height - 72,6 м;
• the height of residential floor - 3 м;
• the height of first floor - 3,6 м;
• underground parking - 3,75 м;

• сonstruction type - wireframe;
• bearing walls - monolithic reinforced concrete, 200 мм, 400 мм;
• columns - reinforced concrete, 400x400 мм, 200x400 мм;
• ceiling - monolithic reinforced concrete, 200 мм;
• roof – flat roof with internal drain, sloped glazing
• cladding walls: aerocrete – 400 мм, facing stone – 120 мм, plaster

3/37

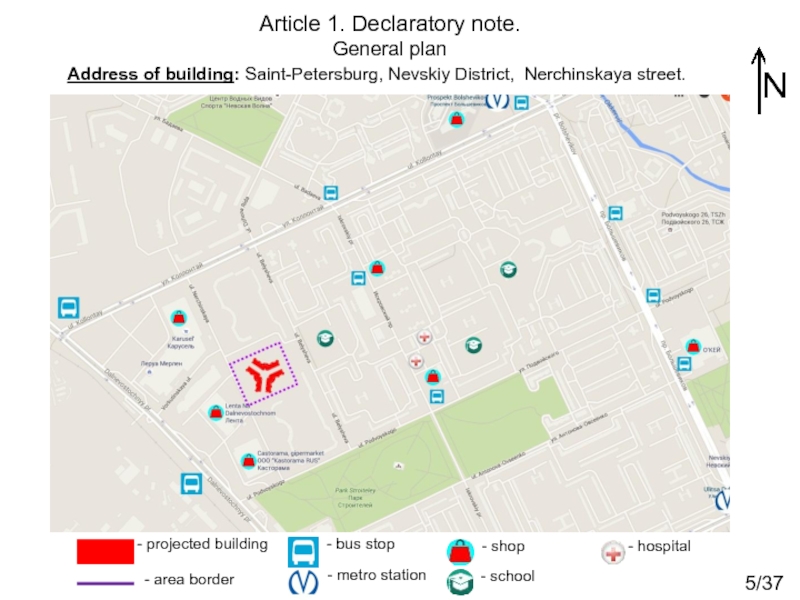

Article 1. Declaratory note. Information about construction territory
4/37

Nerchinskaya street.
- projected building
- area border
- bus stop
- metro station
-

shop

- school

- hospital

N

5/37

39186.84 m²
Built-up area

2779 m²
Building density 7,1%

The area of asphalt pavemen. 9958.93 m²
The area of verdure….... 16991 m²
Density of verdure…... . 43 %

Article 2. Planning organization of the building territory.
Technical and economical information

6/37

с градостроительными и техническими регламентами
C
ДП
ДП
ВП
ВП
CП
ПВС
АС
МП
МП
МП
АС2
7/37

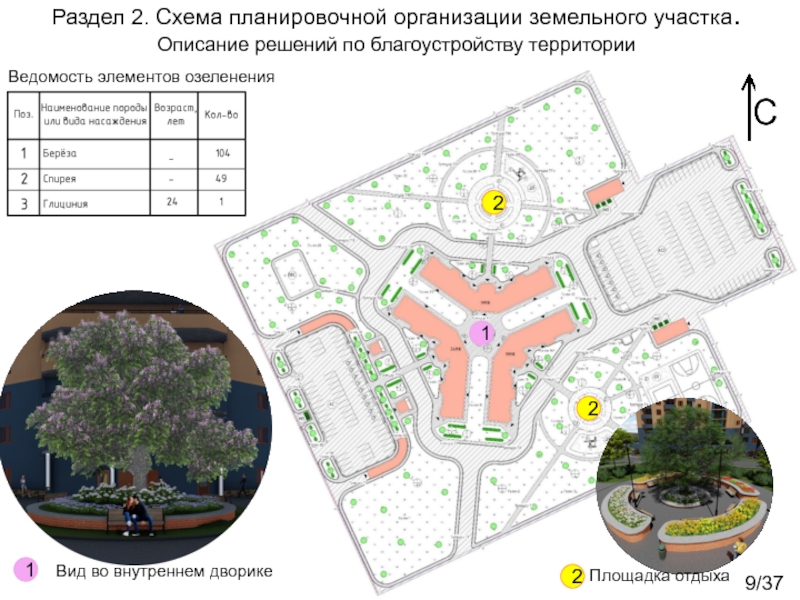

территории
Ведомость элементов озеленения
1
1
Вид во внутреннем дворике
2
2
2
Площадка отдыха
9/37

кладовых помещений: 137 м²
Количество мест для парковки: 52 м/м
Количество мест

для парковки МГН: 5 м/м
Количество эвакуационных выходов: 2

ИТП

Н

УВ

Н – Насосная
УВ – Узел Ввода
ИТП – Индивидуальный тепловой пункт

Условные обозначения:

17/37

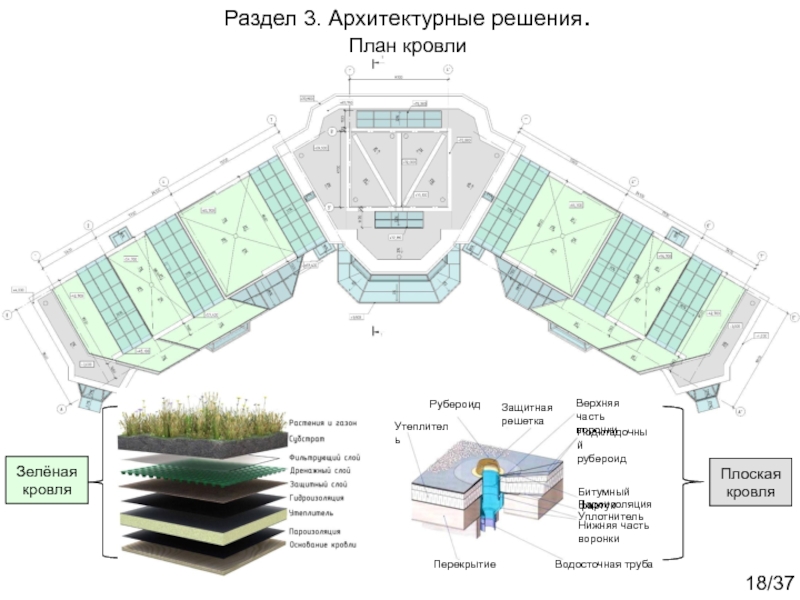

труба
Плоская кровля
18/37

100 мм;
Железобетон 200 мм;
Железобетон 200 мм; утеплитель 100 мм;

кирпичная кладка 120 мм, штукатурка

19/37

комплексе SCAD
Несущие стены :
Железобетон 400 мм, утеплитель 100 мм;
Железобетон 200

мм;
Железобетон 200 мм; утеплитель 100 мм;
кирпичная кладка 120 мм, штукатурка;
Колонны :
Железобетон, 400x400 мм;
Железобетон, 200x400 мм;
Перекрытия :
Монолитные, железобетон, 200 мм;
Фундамент :
Монолитный, железобетон 500 мм;
Ограждающие стены :
Газобетон 400 мм; воздух 40 мм,
кирпичная кладка 120 мм, штукатурка;

20/37

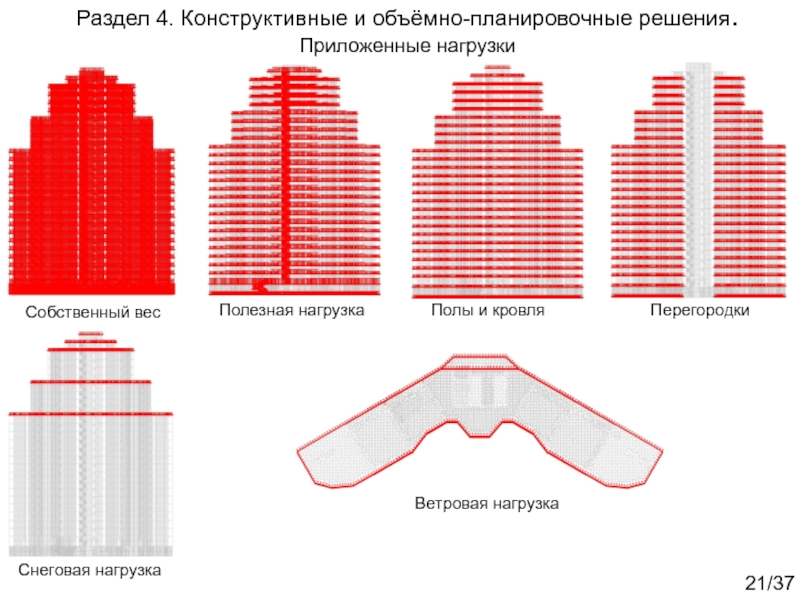

нагрузки
Снеговая нагрузка
Ветровая нагрузка
21/37

19 этажа
Перекрытие 15 этажа
22/37

объёмно-планировочные решения.
Результаты армирования
Нижнее армирование по Х
Верхнее армирование по Х
23/37

К0
Класс функциональной пожарной опасности – Ф1.3

Обеспечен подъезд пожарных машин к

зданию с всех сторон
Ширина проездов для пожарной техники 7 метров
Расстояние от внутреннего края подъезда до стены здания не более 16 м
Минимальная ширина лестничного марша – 1,2 м
Пожарная лестница имеет зазор равный 100 мм между ограждениями
Лестничные клетки запроектированы с естественным освещением
Покрытие между проездом и зданием –тротуарная плитка и укрепленный газон
Ширина межквартирных коридоров 1,5 м
Помещения общественного нахождения отделены от жилой части противопожарными перегородками и перекрытиями
Двери открываются по ходу эвакуации

Раздел 9. Мероприятия по обеспечению пожарной безопасности
Основные мероприятия по обеспечению пожаробезопасности

24/37

включения
пожарной автоматики
Телефон
Огнетушитель
Аптечка
Направление движения к выходу
Выход
Запасной выход
Путь к основному выходу
Путь

к запасному выходу

25/37

путей перемещения инвалидов

• Высота бортового камня на пути движения МГН

не превышает 4 см
• Предусмотрено 16 парковочных мест для маломобильных групп населения
• Ширина зоны парковки автомобиля инвалида 3,6 м
• Расстояние от места стояния личного автотранспорта инвалида до входа в здание не превышает 100 м

Расстояние от П1: 40 м
Расстояние от П2: 75 м

П2

П1

26/37

подвала с указанием путей перемещения инвалидов

• Входные двери имеют ширину

полотна 1,5 м и оборудованы пандусом (5%)
• Ширина дверных и открытых проемов в стене, а также выходов из коридоров на лестничную клетку не менее 0,9 м
• Запроектирован лифты с размерами 1150х1180; 1500х1330;
• Пороги на входных дверях и перепады высот на всём полу здания отсутствуют
• Возможность вызова консьержа для помощи.

27/37
