КоммутаторыСетевой коммутатор (свитч, switch) — устройство для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. Работает на канальном (втором) уровне модели OSI.Коммутаторы передают данные только непосредственно хосту-получателю. Исключение составляет широковещательный трафик на все узлы внутри

Слайды и текст этой презентации

Слайд 1Компьютерные сети и телекоммуникационные системы

Ковалев Алексей Александрович
alexk001@mail.ru
+79027669124

Компьютерные сети и телекоммуникационные системыКовалев Алексей Александровичalexk001@mail.ru+79027669124

Слайд 2Коммутаторы
Сетевой коммутатор (свитч, switch) — устройство для соединения нескольких узлов компьютерной сети в пределах одного

или нескольких сегментов сети.
Работает на канальном (втором) уровне модели OSI.
Коммутаторы передают данные

только непосредственно хосту-получателю. Исключение составляет широковещательный трафик на все узлы внутри сегмента сети.

Обозначение коммутатора на схемах

КоммутаторыСетевой коммутатор (свитч, switch) — устройство для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. Работает на канальном (втором) уровне модели

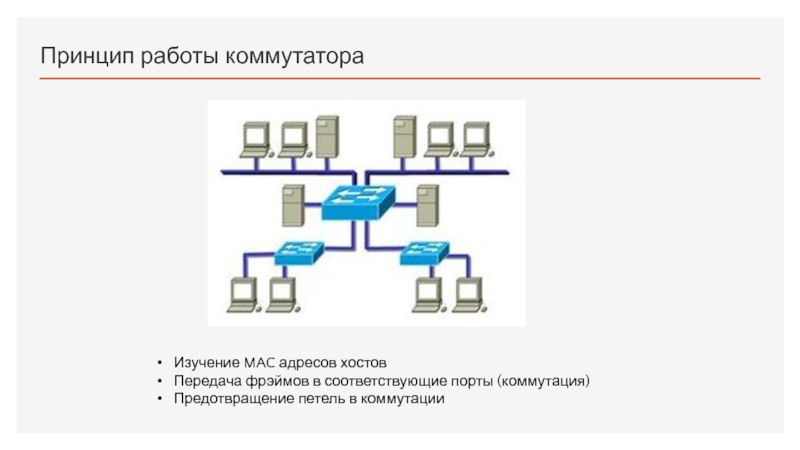

Слайд 3Принцип работы коммутатора
Изучение MAC адресов хостов
Передача фрэймов в соответствующие порты

(коммутация)
Предотвращение петель в коммутации

Принцип работы коммутатораИзучение MAC адресов хостовПередача фрэймов в соответствующие порты (коммутация)Предотвращение петель в коммутации

Слайд 4Изучение MAC адресов хостов
Изначально таблица соответствия MAC адресов хостов и

портов коммутаторов пустая

После отправки хостом первого исходящего кадра коммутатор запоминает

его MAC адрес в MAC таблице


Изучение MAC адресов хостовИзначально таблица соответствия MAC адресов хостов и портов коммутаторов пустаяПосле отправки хостом первого исходящего

Слайд 5Передача фрэймов в соответствующие порты (коммутация)
Юникастовый обмен. Хост A отправляет кадр

хосту C. Коммутатор считывает в заголовке кадра MAC адрес хоста C,

находит в MAC таблице соответствующий порт и отправляет кадр только в этот порт.

Broadcast’овый обмен. Хост D отправляет broadcast кадр. Коммутатор отправляет broadcast кадр (DST MAC ffff.ffff.ffff) на все порты кроме порта хоста-отправителя.
Multicast’овый обмен. Хост D отправляет multicast кадр. Коммутатор отправляет multicast кадр (DST MAC с 8-ым бит 1 первого октета MAC) на группу хостов «подписантов» кроме порта хоста-отправителя.





Передача фрэймов в соответствующие порты (коммутация)Юникастовый обмен. Хост A отправляет кадр хосту C. Коммутатор считывает в заголовке

Слайд 6Категории сетевых коммутаторов

Категории сетевых коммутаторов

Слайд 7Категории сетевых коммутаторов
Модульный
коммутатор
Коммутатор фиксированной конфигурации

Категории сетевых коммутаторовМодульныйкоммутаторКоммутатор фиксированной конфигурации
