Конструкция ПГВ-1000М – подвод ПВ Устройство раздачи основной питательной воды

из трубопроводов, коллекторов и раздающих труб, имеющих по своей длине

"лучи" для выхода питательной воды.
К патрубку питательной воды присоединен коллектор Дy400, расположенный в паровом объеме парогенератора, разветвляющийся на две раздающие трубы Dy250, расположенные над погруженным дырчатым листом.
Основной поток п/в подается на горячую сторону ПГ – выравнивает паровую нагрузку

ПДЛ и снабжены патрубками, направленными горизонтально над трубным пучком, навстречу

друг другу.
Вместо углеродистой стали для раздающих коллекторов применяется нержавеющая сталь
Труба подвода питательной воды непосредственно не соприкасается с корпусом ПГ. Между трубой и корпусом ПГ имеется защитная паровая рубашка.

ПГ;
раздающий коллектор 80 мм проходит через всю длину ПГ в

паровом пространстве;
38 перфорированных трубок d=25 мм;
tапв = 5 - 45°С << t2s - тепловой удар, 5 - 8 циклов работы
конструкция патрубка - наличие защитной паровой рубашки - предотвратить контакт корпуса ПГ и трубы а/п/в

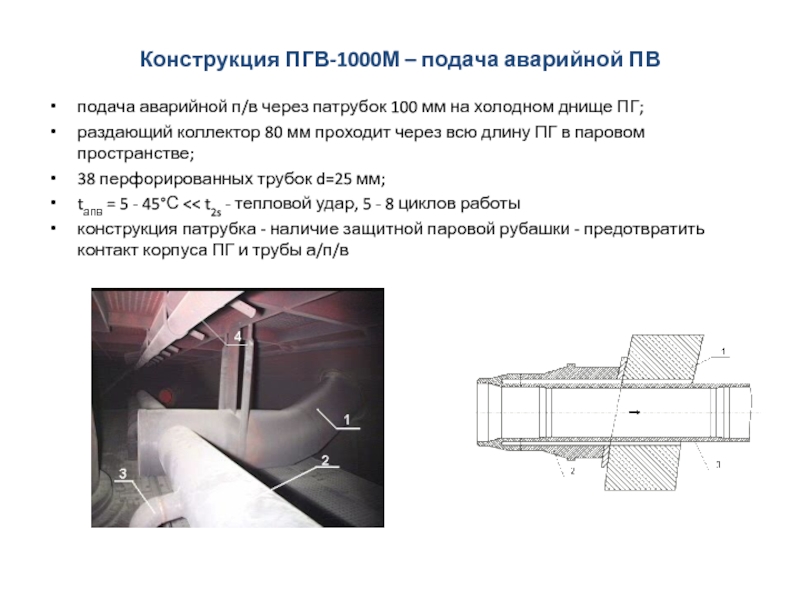

Конструкция ПГВ-1000М – подача аварийной ПВ
