КРУПНОПАНЕЛЬНАЯ СТРОИТЕЛЬНАЯ СИСТЕМА

Содержание

ИЗ ИСТОРИИ КРУПНОПАНЕЛЬНОГО ДОМОСТРОЕНИЯ

Слайды и текст этой презентации

Слайд 1КРУПНОПАНЕЛЬНАЯ СТРОИТЕЛЬНАЯ СИСТЕМА

КРУПНОПАНЕЛЬНАЯ СТРОИТЕЛЬНАЯ СИСТЕМА

Слайд 2ИЗ ИСТОРИИ КРУПНОПАНЕЛЬНОГО ДОМОСТРОЕНИЯ

ИЗ ИСТОРИИ КРУПНОПАНЕЛЬНОГО ДОМОСТРОЕНИЯ

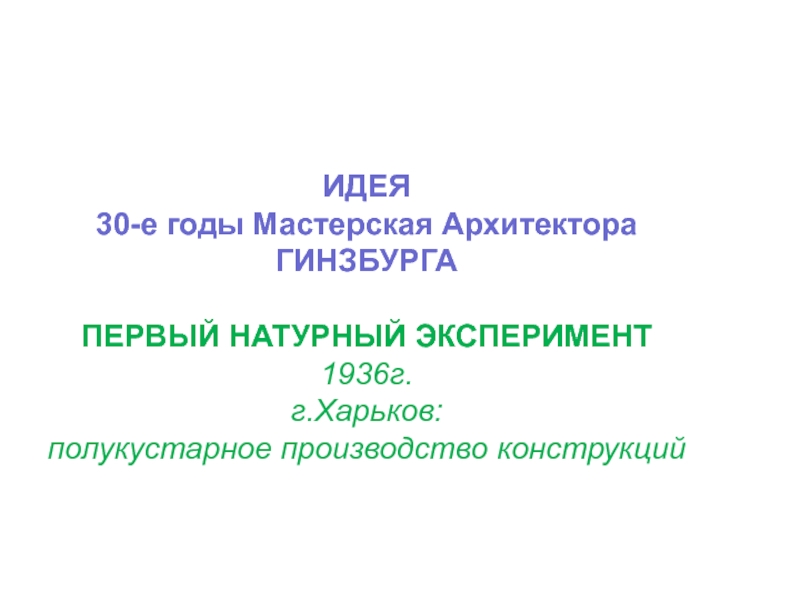

Слайд 3ИДЕЯ 30-е годы Мастерская Архитектора ГИНЗБУРГА ПЕРВЫЙ НАТУРНЫЙ ЭКСПЕРИМЕНТ 1936г. г.Харьков: полукустарное производство

конструкций

ИДЕЯ  30-е годы Мастерская Архитектора ГИНЗБУРГА  ПЕРВЫЙ НАТУРНЫЙ ЭКСПЕРИМЕНТ 1936г.  г.Харьков: полукустарное производство конструкций

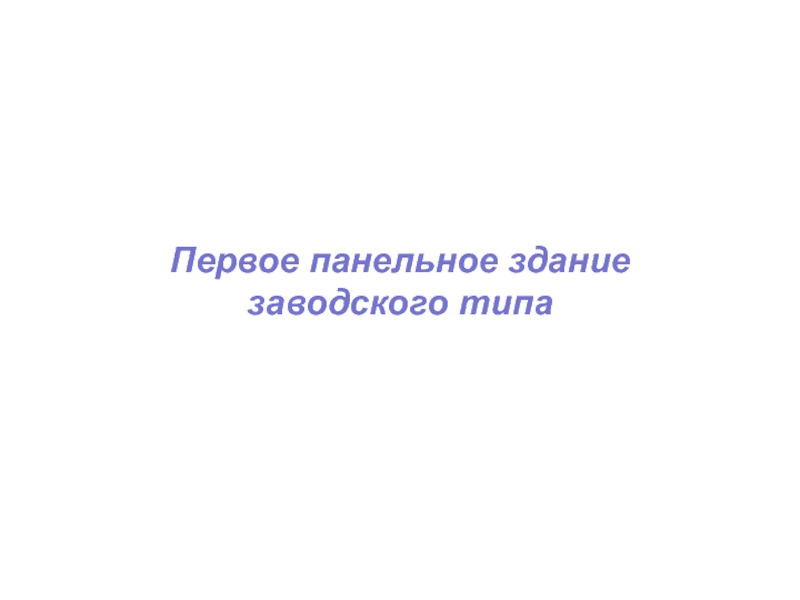

Слайд 4 Первое панельное здание заводского типа

Первое панельное здание заводского

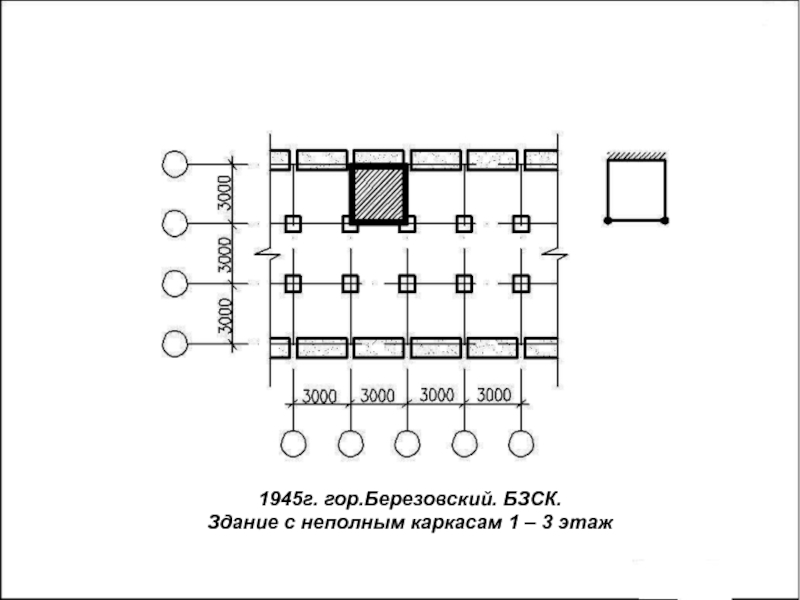

Слайд 51945г. гор.Березовский. БЗСК.
Здание с неполным каркасам 1 – 3

этаж

1945г. гор.Березовский. БЗСК. Здание с неполным каркасам 1 – 3 этаж

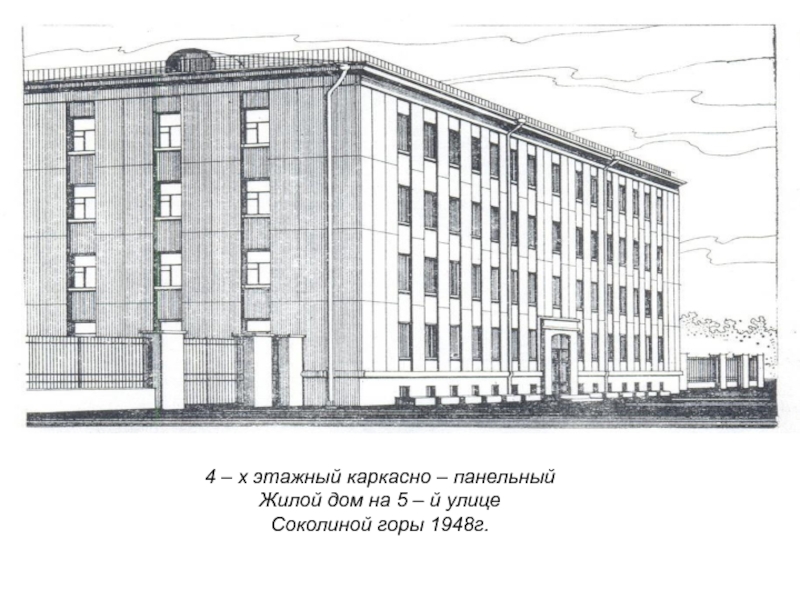

Слайд 64 – х этажный каркасно – панельный
Жилой дом на

5 – й улице
Соколиной горы 1948г.

4 – х этажный каркасно – панельный Жилой дом на 5 – й улице Соколиной горы 1948г.

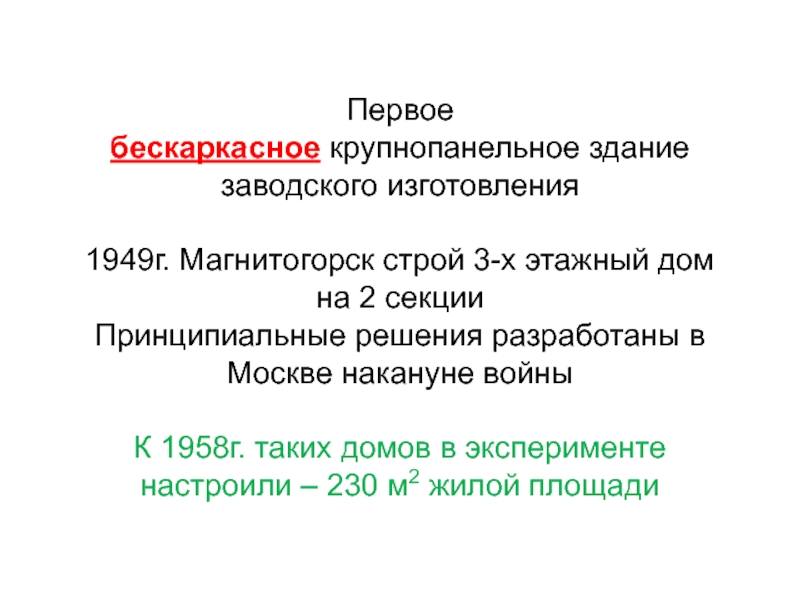

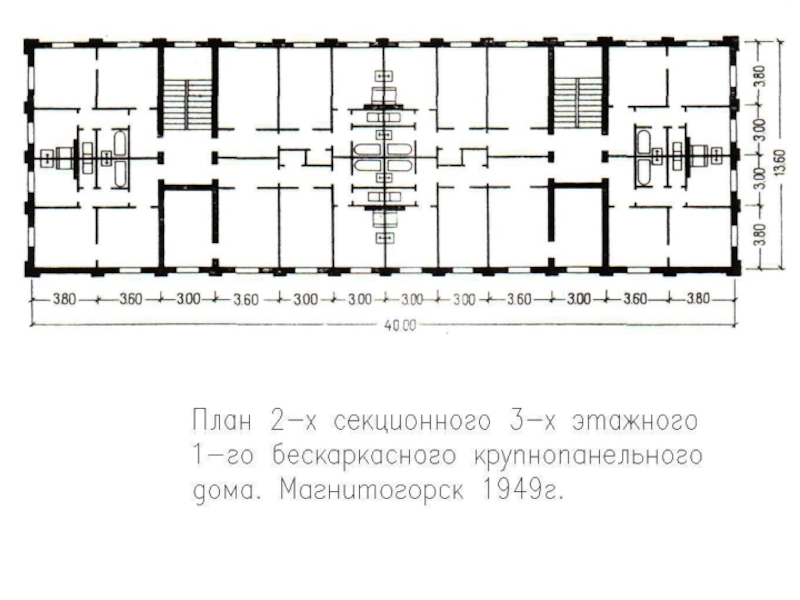

Слайд 7Первое бескаркасное крупнопанельное здание заводского изготовления 1949г. Магнитогорск строй 3-х этажный

дом на 2 секции Принципиальные решения разработаны в Москве накануне войны К

1958г. таких домов в эксперименте настроили – 230 м2 жилой площади
Первое  бескаркасное крупнопанельное здание заводского изготовления  1949г. Магнитогорск строй 3-х этажный дом на 2 секции

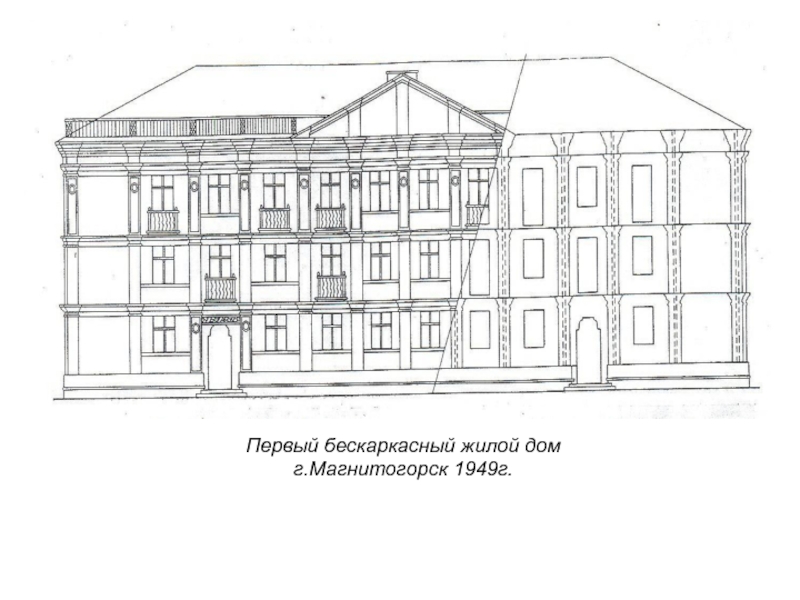

Слайд 9Первый бескаркасный жилой дом
г.Магнитогорск 1949г.

Первый бескаркасный жилой домг.Магнитогорск 1949г.

Слайд 101949г. Магнитогорск
строительство первого бескаркасного
панельного дома

1949г. Магнитогорск строительство первого бескаркасного панельного дома

Слайд 11Начало МАССОВОГО строительства жилых БЕСКАРКАСНЫХ крупнопанельных домов относится к 1958

году. Началось ТИПОВОЕ крупнопанельное строительство

Начало МАССОВОГО строительства жилых БЕСКАРКАСНЫХ крупнопанельных домов относится к 1958 году.  Началось ТИПОВОЕ крупнопанельное строительство

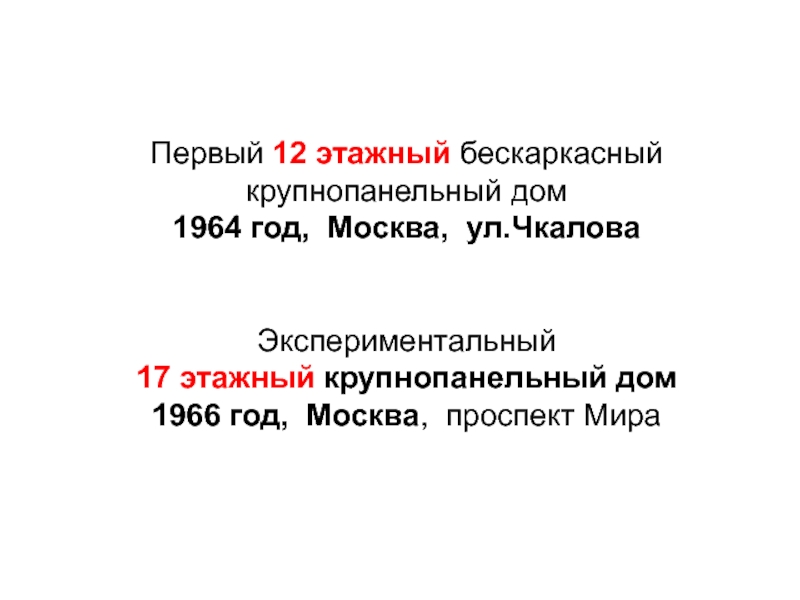

Слайд 12Первый 12 этажный бескаркасный крупнопанельный дом 1964 год, Москва, ул.Чкалова Экспериментальный 17

этажный крупнопанельный дом 1966 год, Москва, проспект Мира

Первый 12 этажный бескаркасный крупнопанельный дом  1964 год, Москва, ул.Чкалова   Экспериментальный  17 этажный

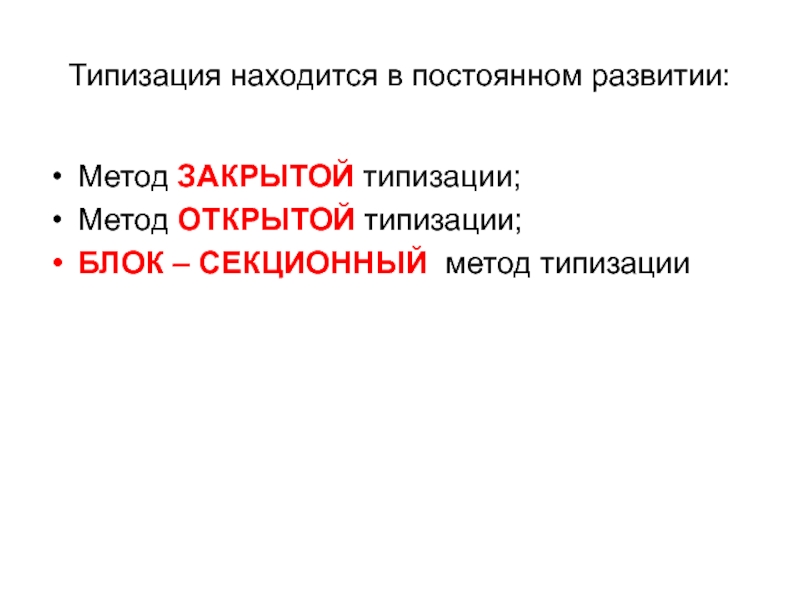

Слайд 13Типизация находится в постоянном развитии:
Метод ЗАКРЫТОЙ типизации;
Метод ОТКРЫТОЙ типизации;
БЛОК –

СЕКЦИОННЫЙ метод типизации

Типизация находится в постоянном развитии:Метод ЗАКРЫТОЙ типизации;Метод ОТКРЫТОЙ типизации;БЛОК – СЕКЦИОННЫЙ метод типизации

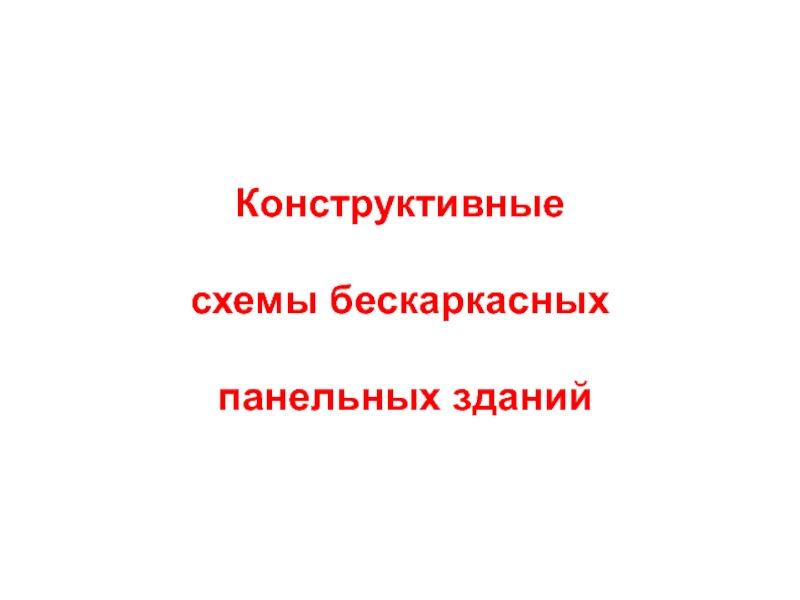

Слайд 14Конструктивные схемы бескаркасных панельных зданий

Конструктивные   схемы бескаркасных   панельных зданий

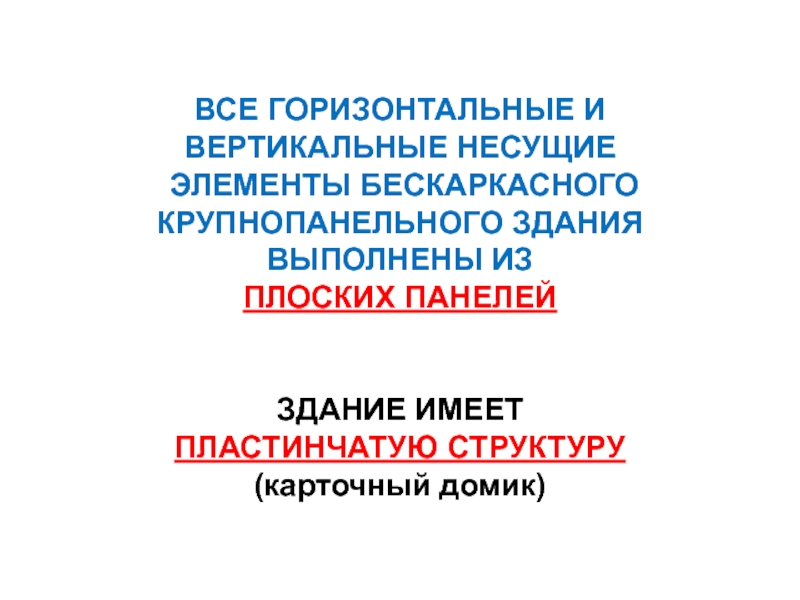

Слайд 15ВСЕ ГОРИЗОНТАЛЬНЫЕ И ВЕРТИКАЛЬНЫЕ НЕСУЩИЕ ЭЛЕМЕНТЫ БЕСКАРКАСНОГО КРУПНОПАНЕЛЬНОГО ЗДАНИЯ ВЫПОЛНЕНЫ

ИЗ ПЛОСКИХ ПАНЕЛЕЙ ЗДАНИЕ ИМЕЕТ ПЛАСТИНЧАТУЮ СТРУКТУРУ (карточный домик)

ВСЕ ГОРИЗОНТАЛЬНЫЕ И ВЕРТИКАЛЬНЫЕ НЕСУЩИЕ  ЭЛЕМЕНТЫ БЕСКАРКАСНОГО КРУПНОПАНЕЛЬНОГО ЗДАНИЯ ВЫПОЛНЕНЫ ИЗ  ПЛОСКИХ ПАНЕЛЕЙ

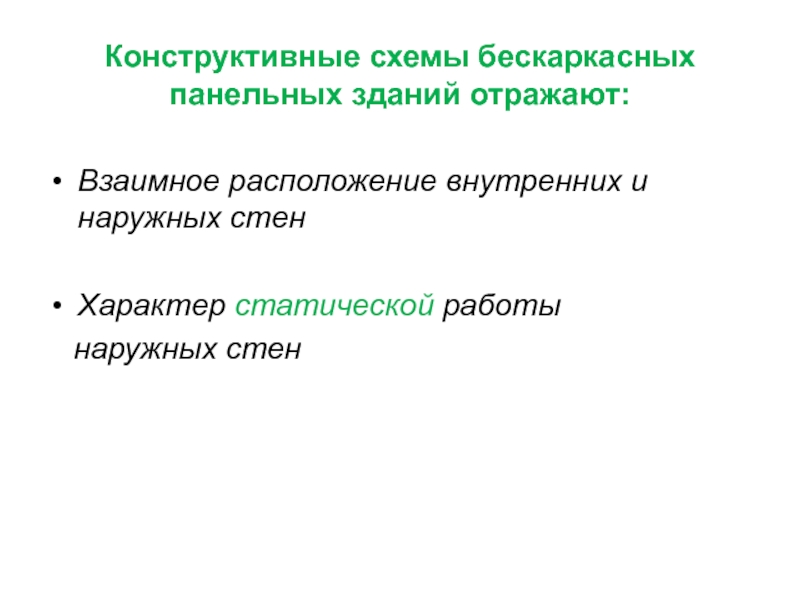

Слайд 16Конструктивные схемы бескаркасных панельных зданий отражают:
Взаимное расположение внутренних и

наружных стен

Характер статической работы
наружных стен

Конструктивные схемы бескаркасных панельных зданий отражают: Взаимное расположение внутренних и наружных стенХарактер статической работы  наружных стен

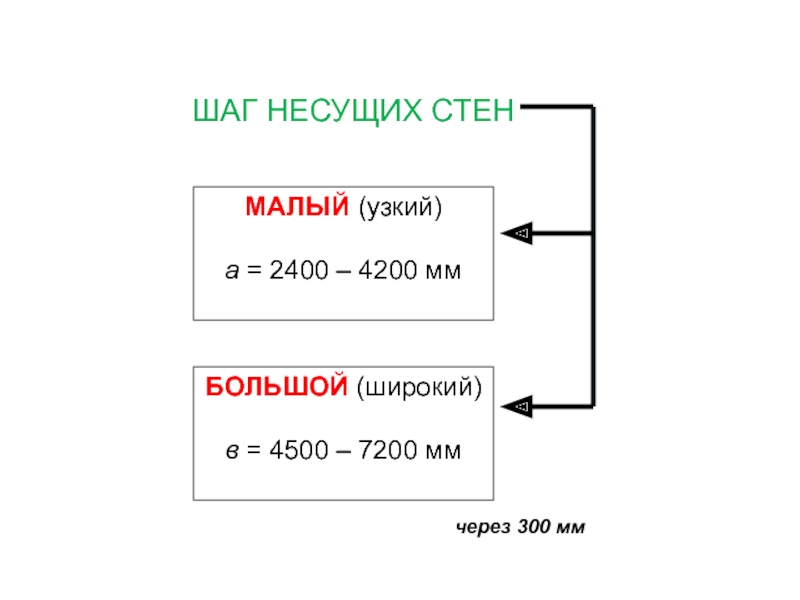

Слайд 17ШАГ НЕСУЩИХ СТЕН
МАЛЫЙ (узкий)

а = 2400 – 4200 мм



БОЛЬШОЙ (широкий)

в = 4500 – 7200 мм

через 300 мм


ШАГ НЕСУЩИХ СТЕНМАЛЫЙ (узкий) а = 2400 – 4200 мм БОЛЬШОЙ (широкий) в = 4500 – 7200

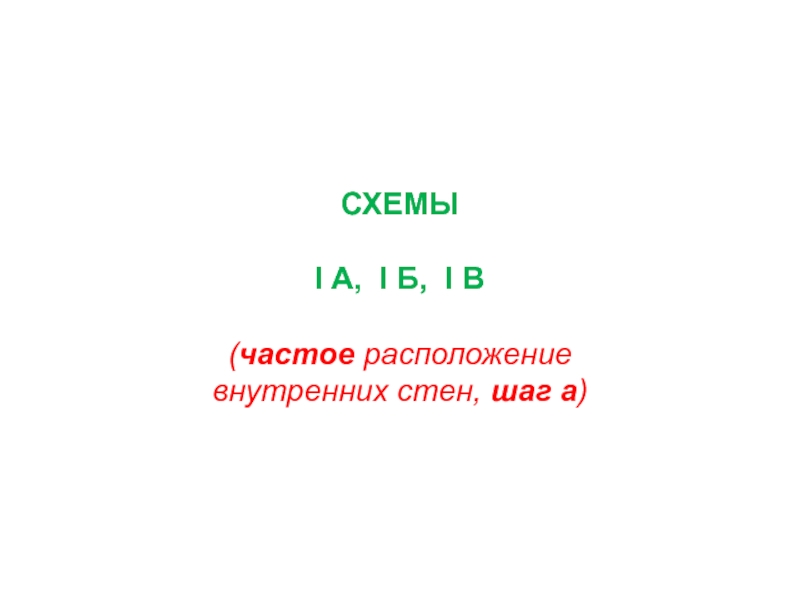

Слайд 18СХЕМЫ I A, I Б, I В (частое расположение внутренних стен,

шаг а)

СХЕМЫ   I A, I Б, I В  (частое расположение  внутренних стен, шаг а)

Слайд 20Наружные стены

Наружные стены

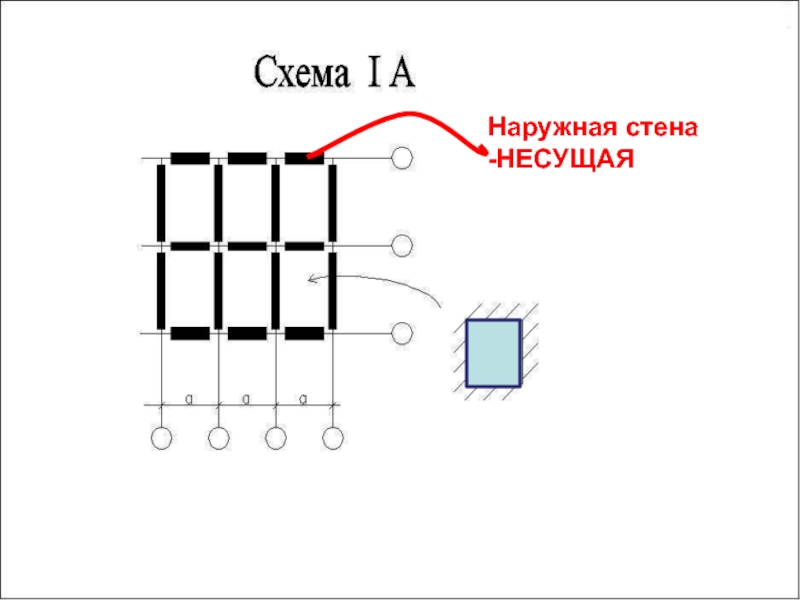

Слайд 21Наружная стена -НЕСУЩАЯ

Наружная стена -НЕСУЩАЯ

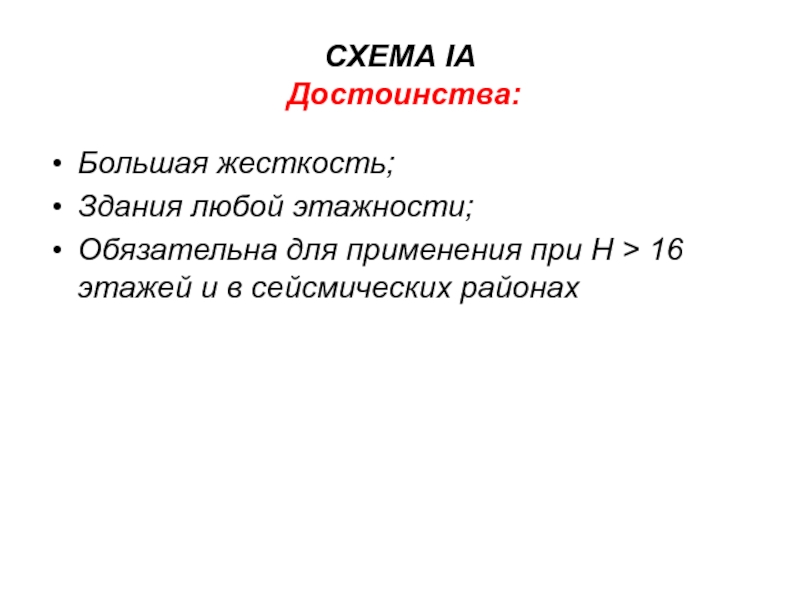

Слайд 22СХЕМА IA Достоинства:
Большая жесткость;
Здания любой этажности;
Обязательна для применения при Н

> 16 этажей и в сейсмических районах

СХЕМА IA  Достоинства:Большая жесткость;Здания любой этажности;Обязательна для применения при Н > 16 этажей и в сейсмических

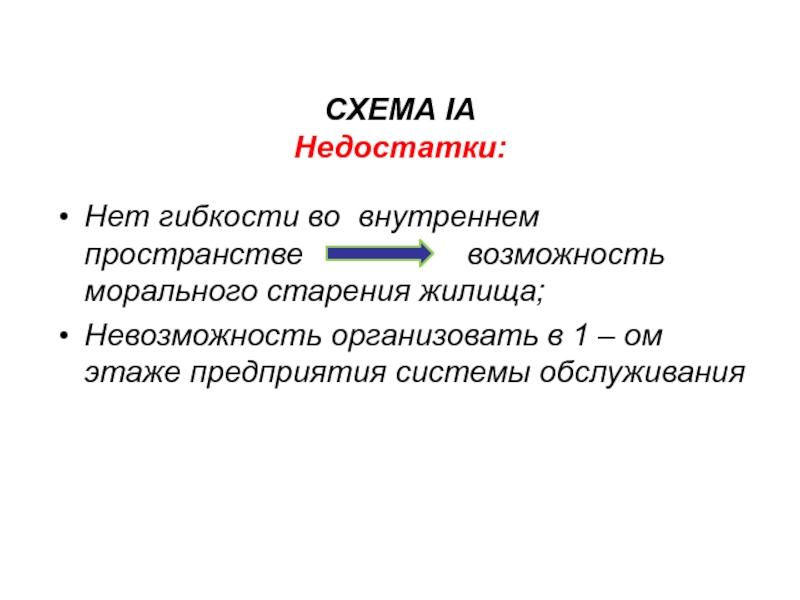

Слайд 23СХЕМА IA Недостатки:
Нет гибкости во внутреннем пространстве

возможность морального старения жилища;
Невозможность

организовать в 1 – ом этаже предприятия системы обслуживания
СХЕМА IA Недостатки: Нет гибкости во внутреннем пространстве

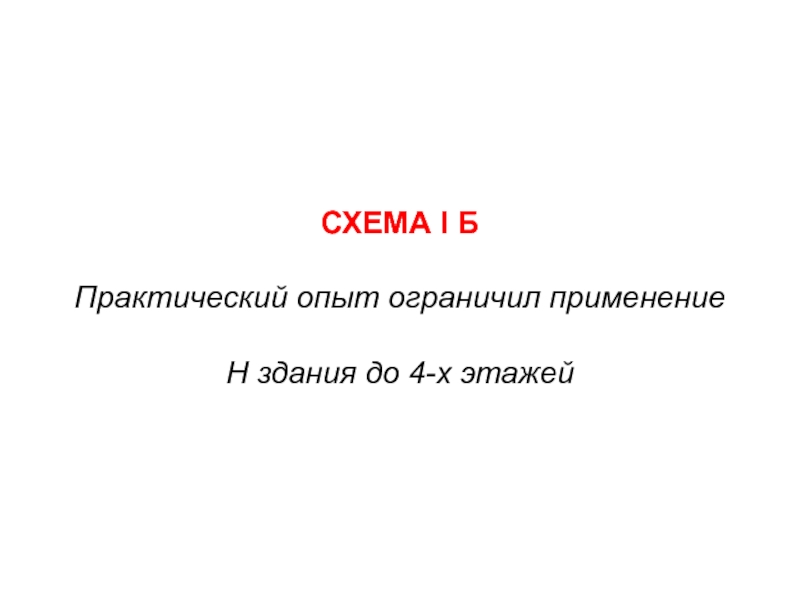

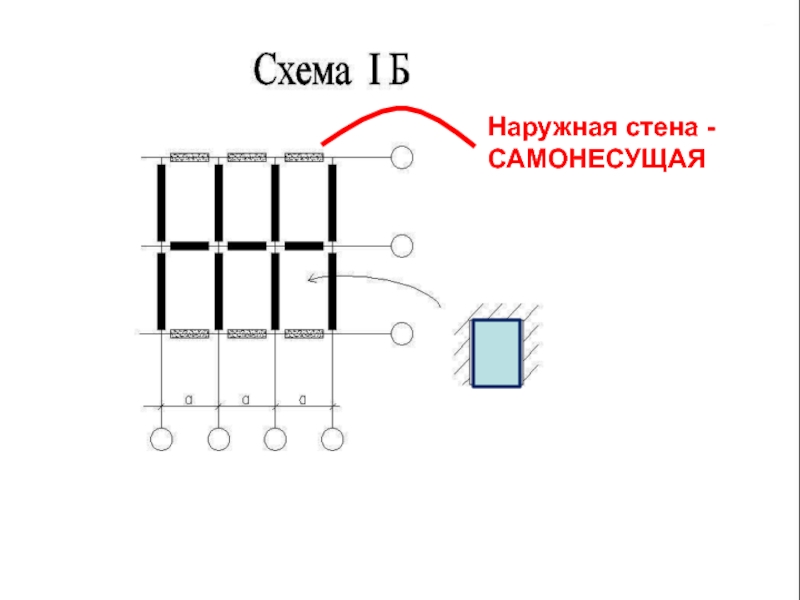

Слайд 24СХЕМА I Б Практический опыт ограничил применение H здания до 4-х этажей

СХЕМА I Б  Практический опыт ограничил применение  H здания до 4-х этажей

Слайд 25Наружная стена -САМОНЕСУЩАЯ

Наружная стена -САМОНЕСУЩАЯ

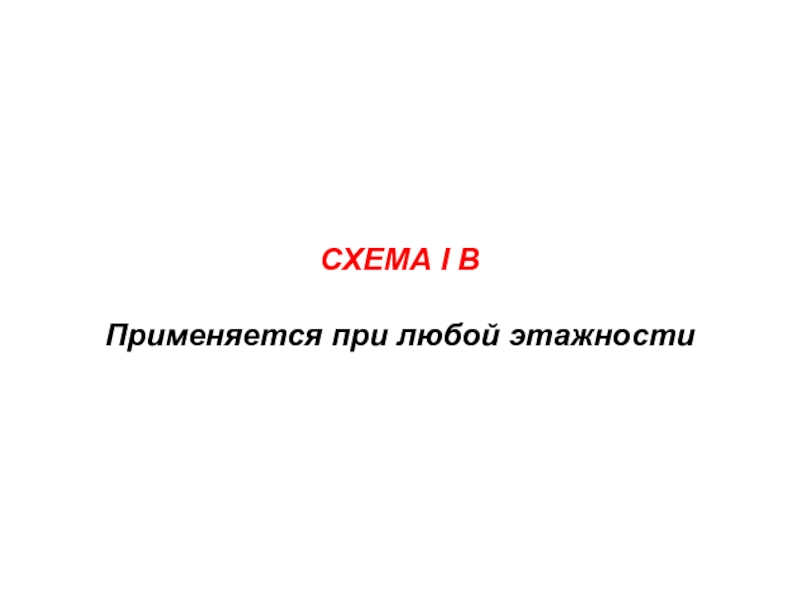

Слайд 26СХЕМА I В Применяется при любой этажности

СХЕМА I В  Применяется при любой этажности

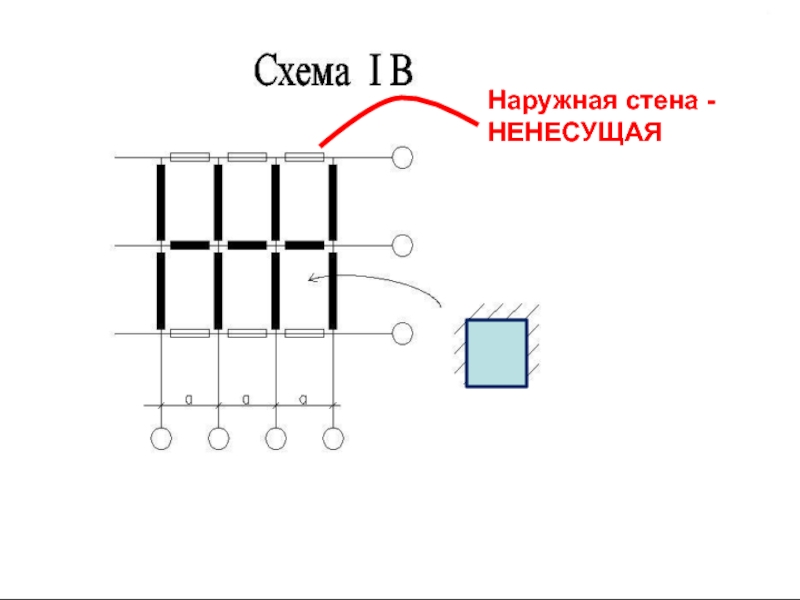

Слайд 27Наружная стена - НЕНЕСУЩАЯ

Наружная стена - НЕНЕСУЩАЯ

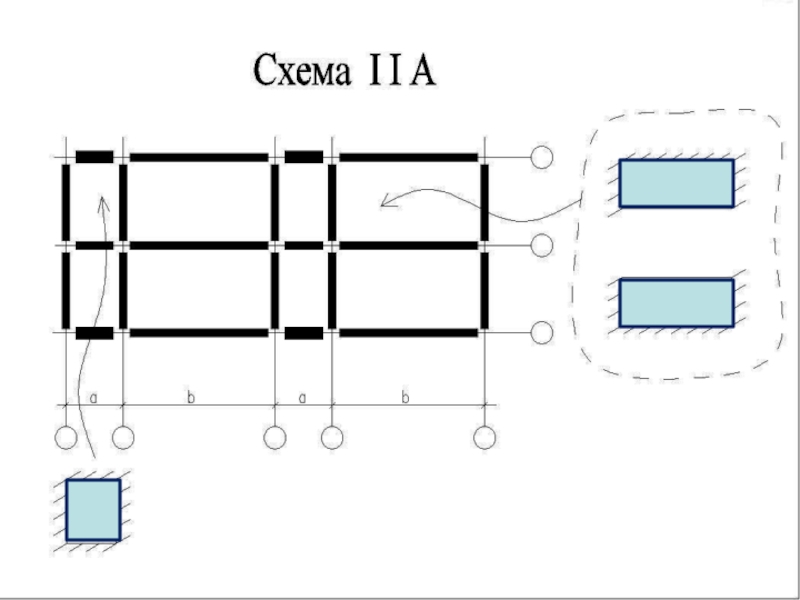

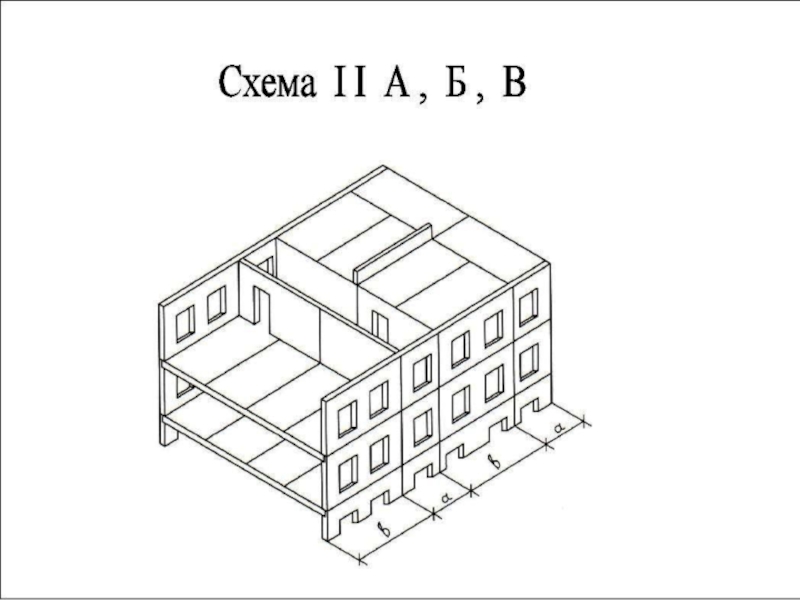

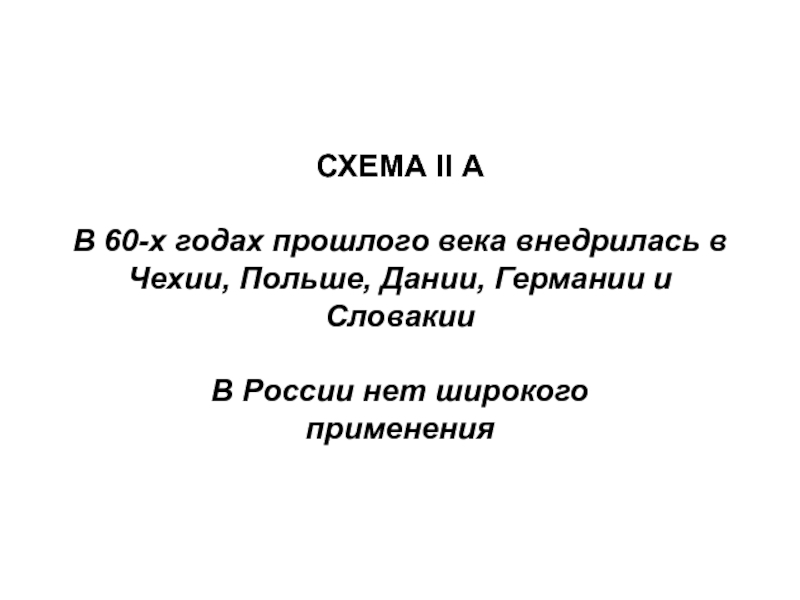

Слайд 28СХЕМА II А В 60-х годах прошлого века внедрилась в Чехии,

Польше, Дании, Германии и Словакии В России нет широкого применения

СХЕМА II А  В 60-х годах прошлого века внедрилась в Чехии, Польше, Дании, Германии и Словакии

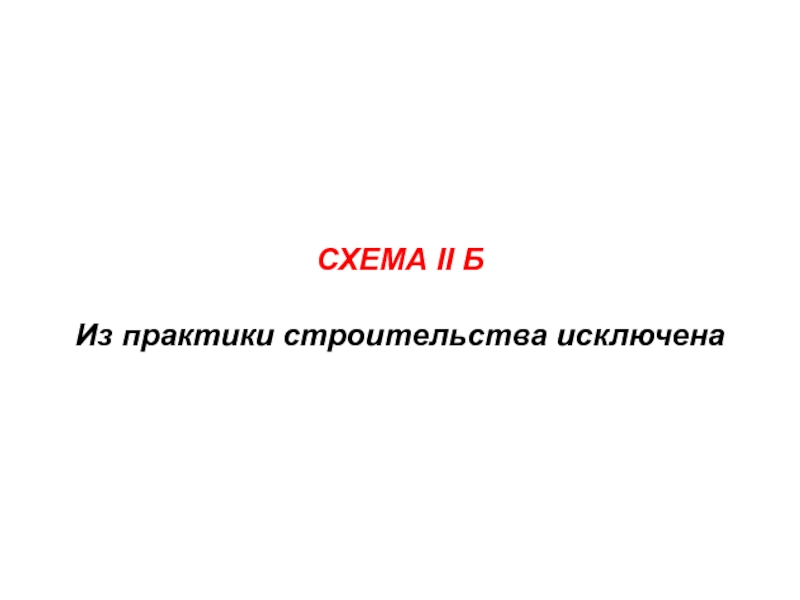

Слайд 31СХЕМА II Б Из практики строительства исключена

СХЕМА II Б  Из практики строительства исключена

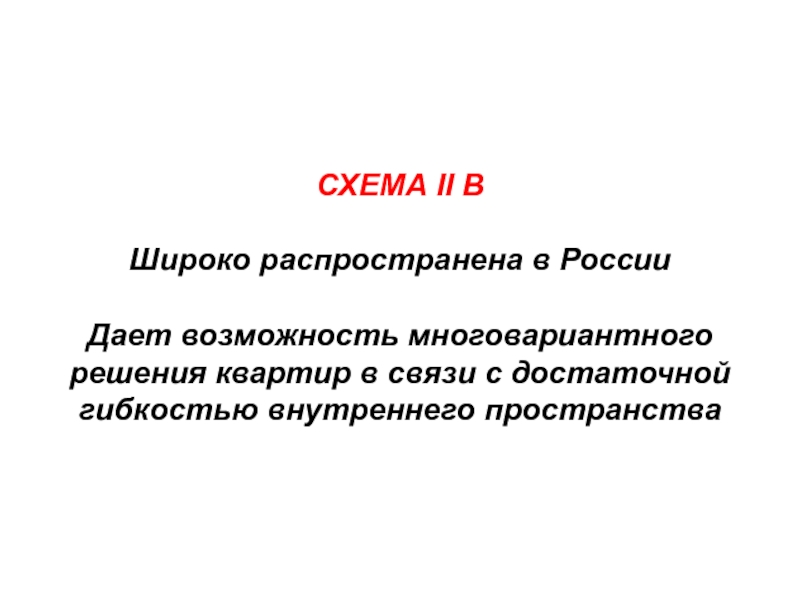

Слайд 32СХЕМА II В Широко распространена в России Дает возможность многовариантного решения квартир

в связи с достаточной гибкостью внутреннего пространства

СХЕМА II В  Широко распространена в России  Дает возможность многовариантного решения квартир в связи с

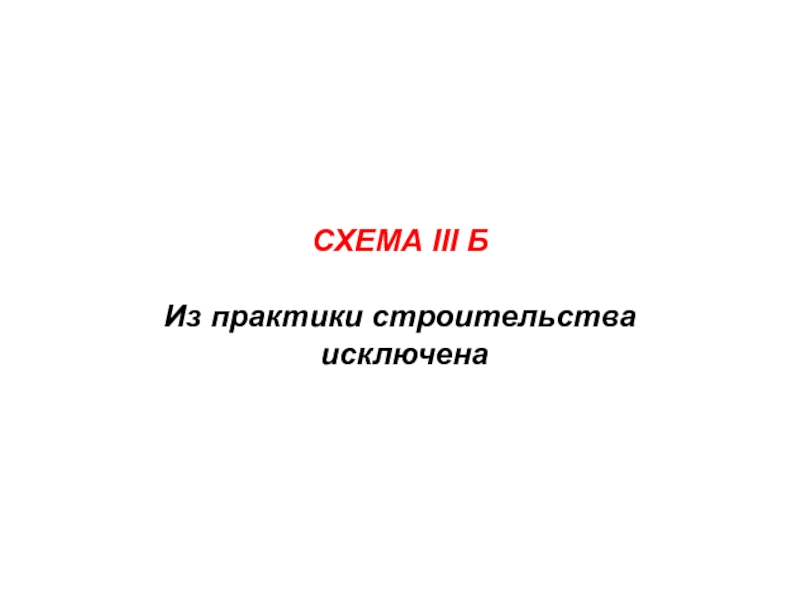

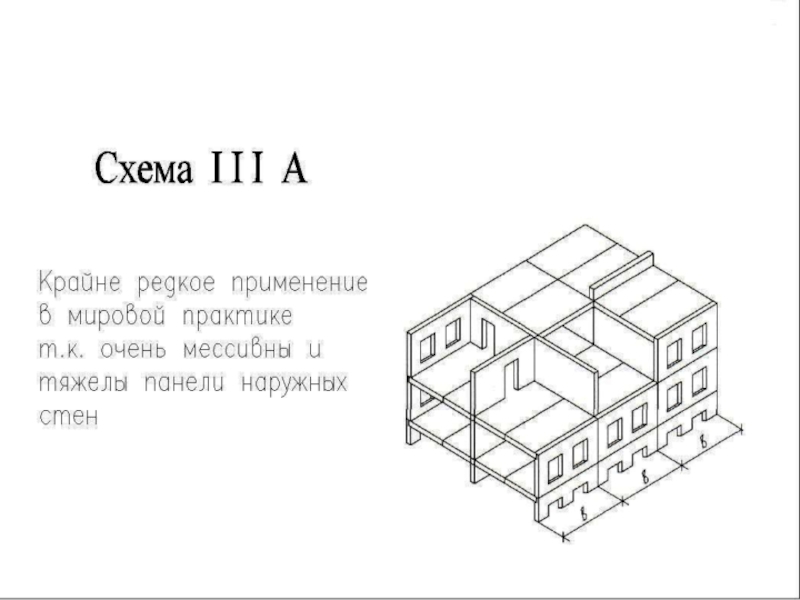

Слайд 35СХЕМА III Б Из практики строительства исключена

СХЕМА III Б  Из практики строительства  исключена

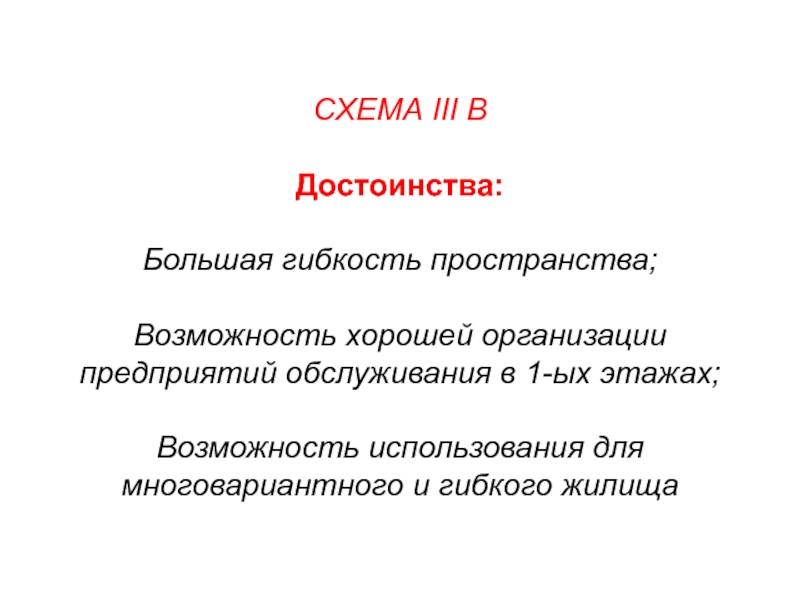

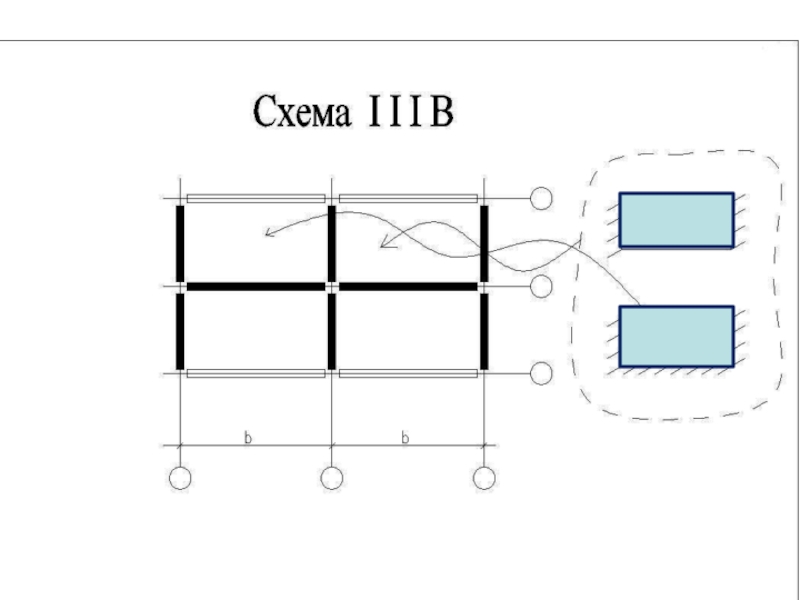

Слайд 37СХЕМА III В Достоинства: Большая гибкость пространства; Возможность хорошей организации предприятий обслуживания в

1-ых этажах; Возможность использования для многовариантного и гибкого жилища

СХЕМА III В  Достоинства:  Большая гибкость пространства;  Возможность хорошей организации предприятий обслуживания в 1-ых

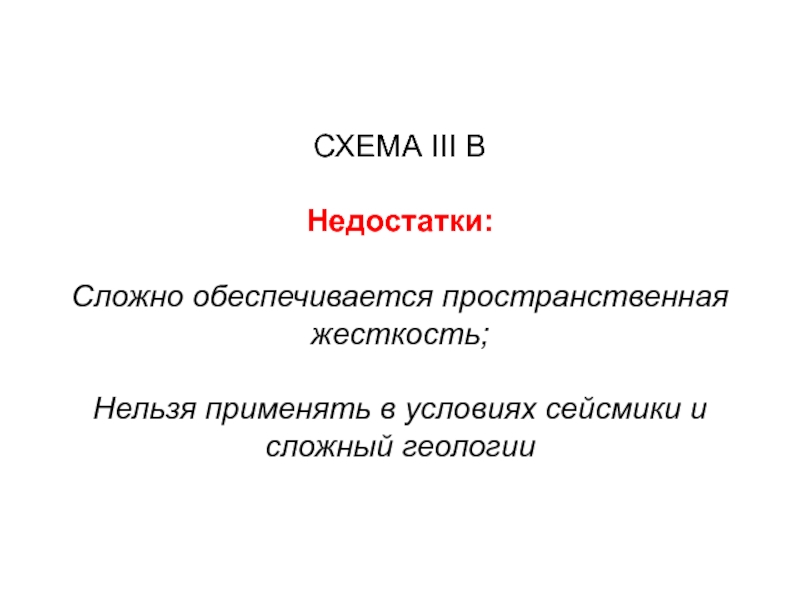

Слайд 38СХЕМА III В Недостатки: Сложно обеспечивается пространственная жесткость; Нельзя применять в условиях сейсмики

и сложный геологии

СХЕМА III В  Недостатки:  Сложно обеспечивается пространственная жесткость;  Нельзя применять в условиях сейсмики и

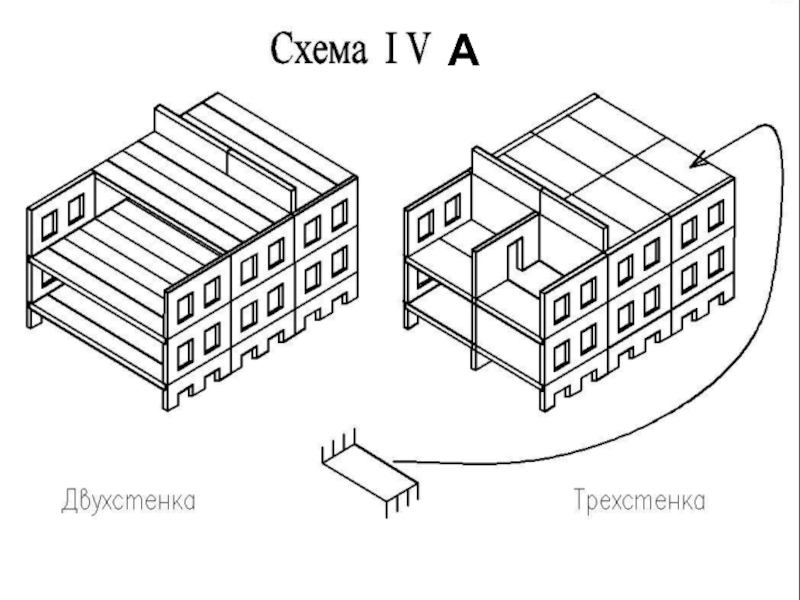

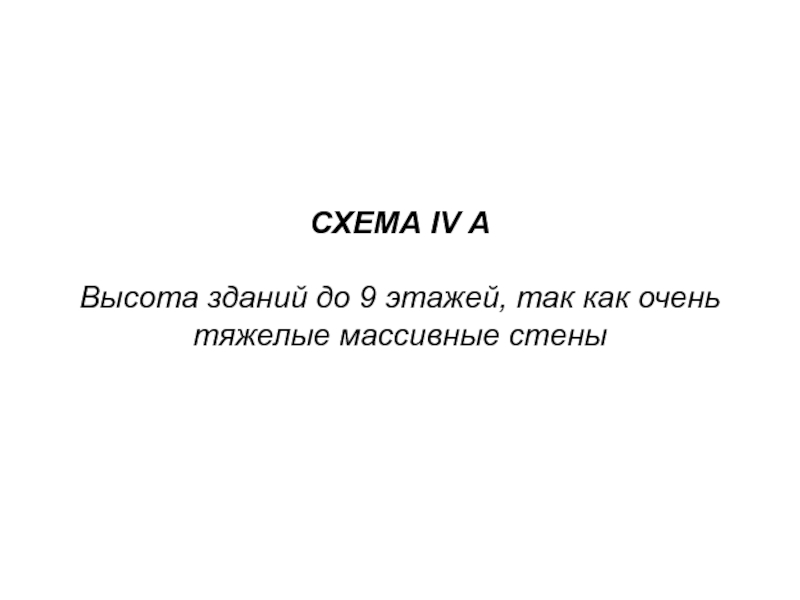

Слайд 39СХЕМА IV А Высота зданий до 9 этажей, так как

очень тяжелые массивные стены

СХЕМА IV А   Высота зданий до 9 этажей, так как очень тяжелые массивные стены
