КІШІ ДИСПЕРСИЯЛЫҚ ШАҢДАРДЫ ҰСТАУҒА ҚОЛДАНАТЫН ЖОҒАРҒЫ ТИІМДІ ШАҢБӨЛГІШТІҢ

Слайды и текст этой презентации

Слайд 1
КІШІ ДИСПЕРСИЯЛЫҚ ШАҢДАРДЫ ҰСТАУҒА ҚОЛДАНАТЫН ЖОҒАРҒЫ ТИІМДІ ШАҢБӨЛГІШТІҢ ЖҰМЫСЫН ЖІТІЛДІРУІН

ЗЕРТТЕУ
Студенттердің ғылыми жұмысы

5В072400- “Технологиялық машиналар және жабдықтар”
мамандығының :

В13ТМО-1

тобының студентті-Сағынтай Ләйлә

Жетекші: “Машиналар мен жабдықтар” кафедрасының аға оқытушысы Тәжен Қанат Паизұлы

Тараз, 2016 ж

КІШІ ДИСПЕРСИЯЛЫҚ ШАҢДАРДЫ ҰСТАУҒА ҚОЛДАНАТЫН ЖОҒАРҒЫ ТИІМДІ ШАҢБӨЛГІШТІҢ ЖҰМЫСЫН ЖІТІЛДІРУІН ЗЕРТТЕУ Студенттердің ғылыми жұмысы5В072400- “Технологиялық машиналар және

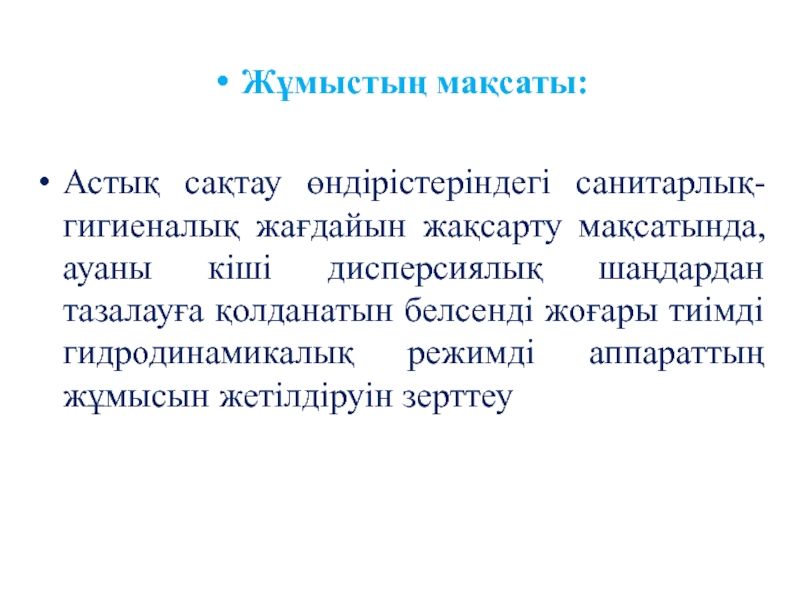

Слайд 2Жұмыстың мақсаты:

Астық сақтау өндірістеріндегі санитарлық-гигиеналық жағдайын жақсарту мақсатында, ауаны

кіші дисперсиялық шаңдардан тазалауға қолданатын белсенді жоғары тиімді гидродинамикалық режимді

аппараттың жұмысын жетілдіруін зерттеу

Жұмыстың мақсаты: Астық сақтау өндірістеріндегі санитарлық-гигиеналық жағдайын жақсарту мақсатында, ауаны кіші дисперсиялық шаңдардан тазалауға қолданатын белсенді жоғары

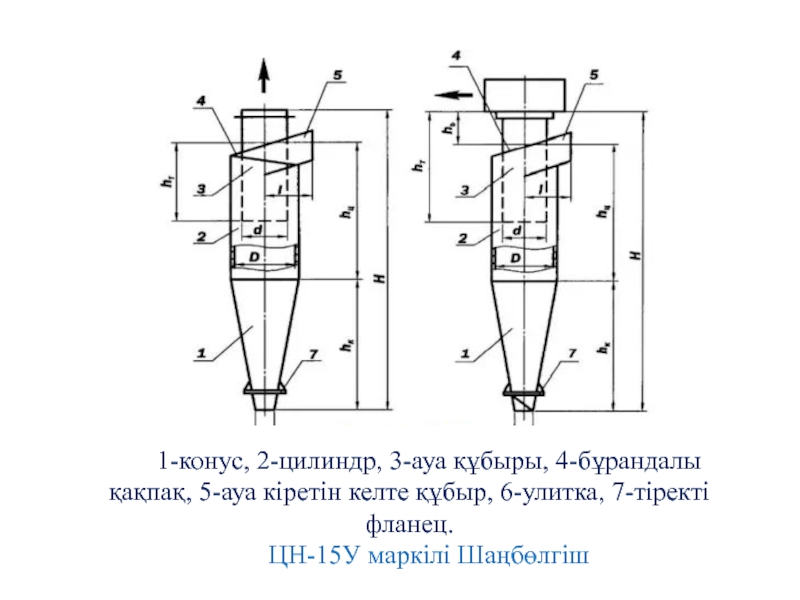

Слайд 31-конус, 2-цилиндр, 3-ауа құбыры, 4-бұрандалы қақпақ, 5-ауа кіретін келте құбыр,

6-улитка, 7-тіректі фланец.
ЦН-15У маркілі Шаңбөлгіш

1-конус, 2-цилиндр, 3-ауа құбыры, 4-бұрандалы қақпақ, 5-ауа кіретін келте құбыр, 6-улитка, 7-тіректі фланец.ЦН-15У маркілі Шаңбөлгіш

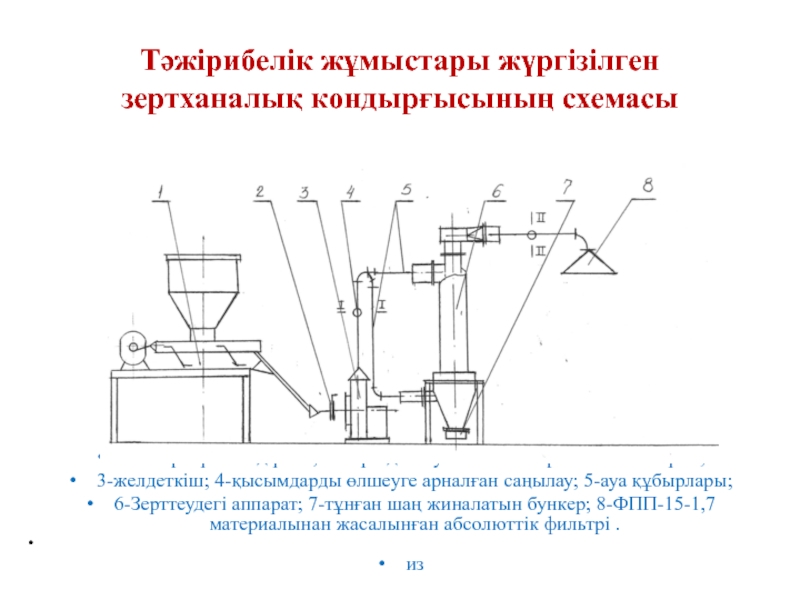

Слайд 4 Тәжірибелік жұмыстары жүргізілген зертханалық кондырғысының схемасы

1-вибркөректендіргіш; 2- жүйедегі ауа

шығынын реттейтін ысырма;
3-желдеткіш; 4-қысымдарды өлшеуге арналған саңылау; 5-ауа құбырлары;
6-Зерттеудегі аппарат;

7-тұнған шаң жиналатын бункер; 8-ФПП-15-1,7 материалынан жасалынған абсолюттік фильтрі .

из

Тәжірибелік жұмыстары жүргізілген зертханалық кондырғысының схемасы 1-вибркөректендіргіш; 2- жүйедегі ауа шығынын реттейтін

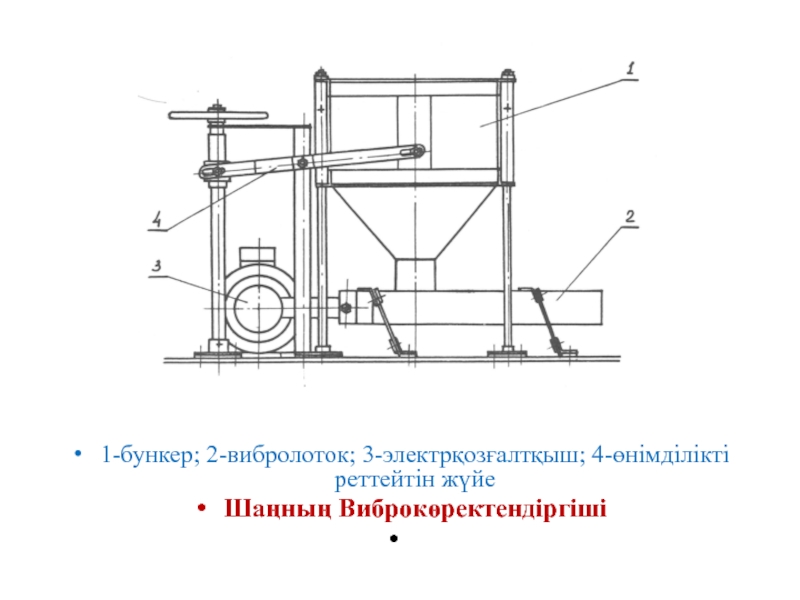

Слайд 5

1-бункер; 2-вибролоток; 3-электрқозғалтқыш; 4-өнімділікті реттейтін жүйе
Шаңның Виброкөректендіргіші

1-бункер; 2-вибролоток; 3-электрқозғалтқыш; 4-өнімділікті реттейтін жүйеШаңның Виброкөректендіргіші

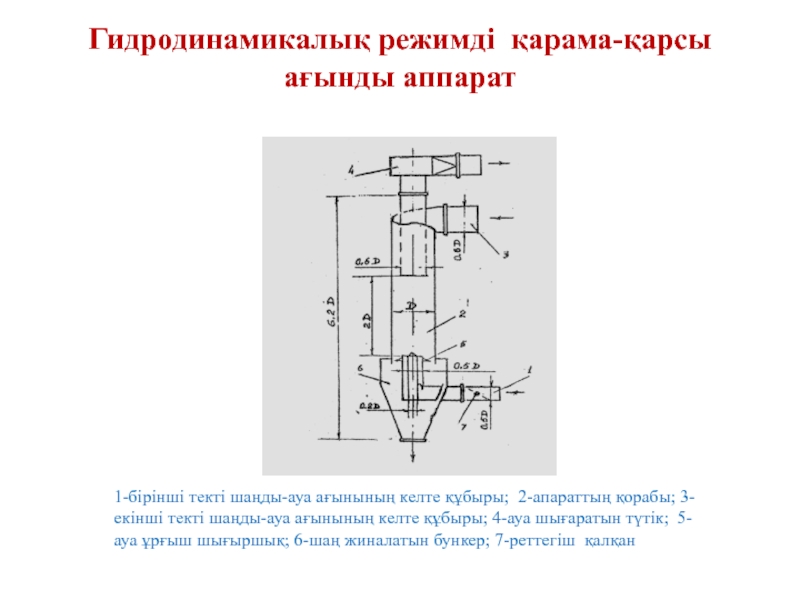

Слайд 6 Гидродинамикалық режимді қарама-қарсы ағынды аппарат

1-бірінші текті шаңды-ауа ағынының келте

құбыры; 2-апараттың қорабы; 3- екінші текті шаңды-ауа ағынының келте құбыры;

4-ауа шығаратын түтік; 5-ауа ұрғыш шығыршық; 6-шаң жиналатын бункер; 7-реттегіш қалқан

Гидродинамикалық режимді қарама-қарсы ағынды аппарат 1-бірінші текті шаңды-ауа ағынының келте құбыры; 2-апараттың қорабы; 3- екінші

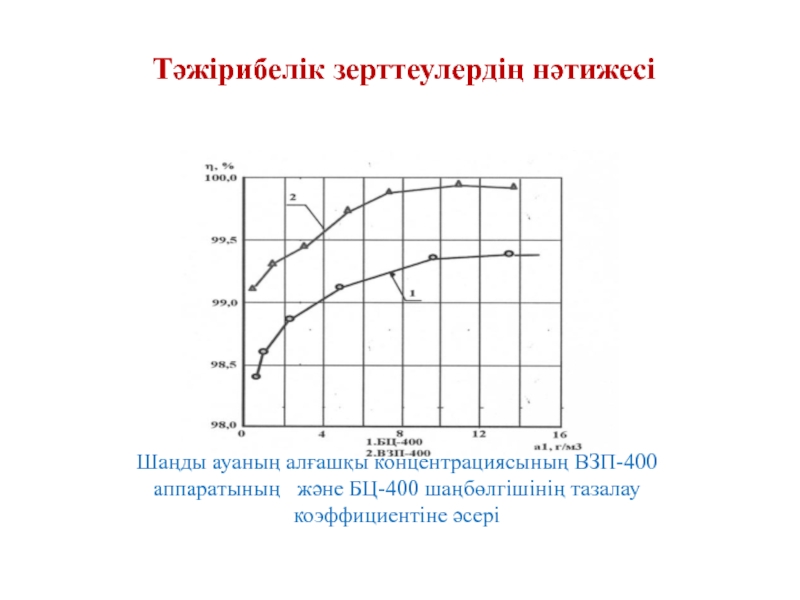

Слайд 7 Тәжірибелік зерттеулердің нәтижесі
Шаңды ауаның алғашқы концентрациясының ВЗП-400 аппаратының және

БЦ-400 шаңбөлгішінің тазалау коэффициентіне әсері

Тәжірибелік зерттеулердің нәтижесі Шаңды ауаның алғашқы концентрациясының ВЗП-400 аппаратының және БЦ-400 шаңбөлгішінің тазалау коэффициентіне әсері

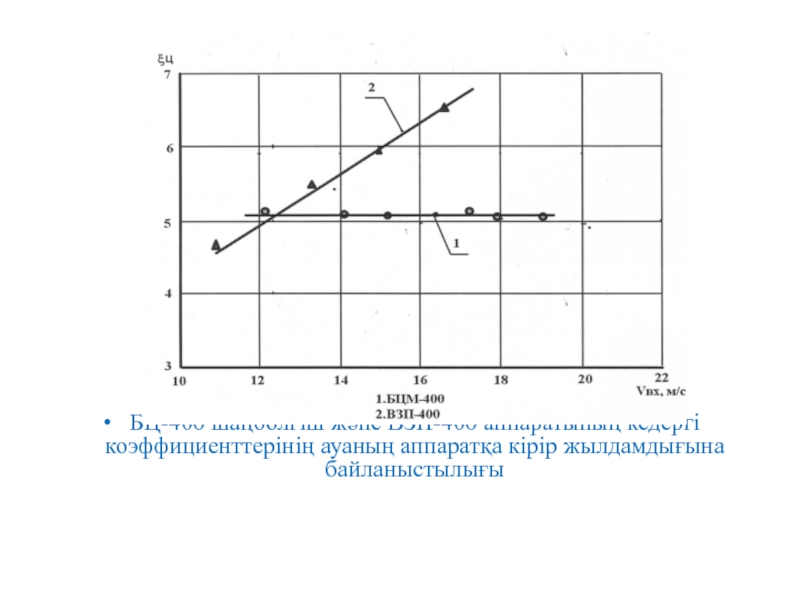

Слайд 8

БЦ-400 шаңбөлгіш және ВЗП-400 аппаратының кедергі коэффициенттерінің ауаның аппаратқа кірір

жылдамдығына байланыстылығы

БЦ-400 шаңбөлгіш және ВЗП-400 аппаратының кедергі коэффициенттерінің ауаның аппаратқа кірір жылдамдығына байланыстылығы

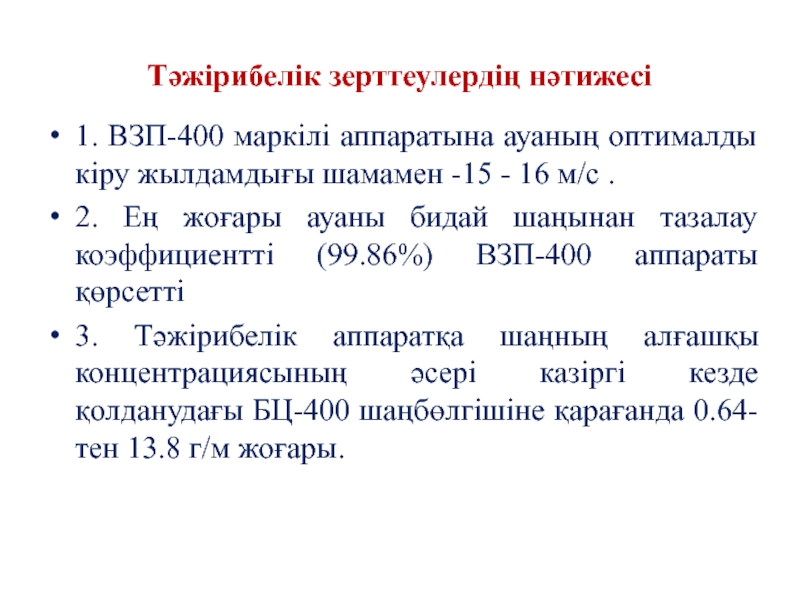

Слайд 9Тәжірибелік зерттеулердің нәтижесі
1. ВЗП-400 маркілі аппаратына ауаның оптималды кіру жылдамдығы

шамамен -15 - 16 м/с .
2. Ең жоғары ауаны бидай

шаңынан тазалау коэффициентті (99.86%) ВЗП-400 аппараты қөрсетті
3. Тәжірибелік аппаратқа шаңның алғашқы концентрациясының әсері казіргі кезде қолданудағы БЦ-400 шаңбөлгішіне қарағанда 0.64- тен 13.8 г/м жоғары.

Тәжірибелік зерттеулердің нәтижесі1. ВЗП-400 маркілі аппаратына ауаның оптималды кіру жылдамдығы шамамен -15 - 16 м/с .2. Ең
