Лекция 2. Структура МИКропроцессора. Периферийные модули МПС
Содержание
- 1. Лекция 2. Структура МИКропроцессора. Периферийные модули МПС
- 2. Структурная схема микропроцессора общего назначенияЛиния сигналов управления:Тактовый сигналЧтение памятиЗапись в памятьЧтение УВВЗапись УВВ
- 3. АЛУ - блок процессора, который под управлением
- 4. Регистры микропроцессора (6 основных регистров):1. Аккумулятор2. Счетчик
- 5. Аккумулятор - главный регистр МП при различных манипуляциях с данными.Выходной порт АЛУБуферный регистр АЛУВнутренняя шина данных
- 6. Счетчик команд - регистр, в котором содержится адрес следующей исполняемой команды.12345
- 7. Регистр адреса памяти (РАП) - предназначен для хранения
- 8. Регистр команд - часть блока управления центрального
- 9. Регистр состояния - этот регистр предназначен для хранения результатов некоторых проверок, осуществляемых в процессе выполнения программы.
- 10. Буферные регистры (БР) АЛУ - служат для
- 11. Устройство управления (схемы управления) - блок, устройство,
- 12. Устройство управления (схемы управления)
- 13. Системная шина - предназначена для обмена информацией
- 14. Скачать презентанцию
Структурная схема микропроцессора общего назначенияЛиния сигналов управления:Тактовый сигналЧтение памятиЗапись в памятьЧтение УВВЗапись УВВ
Слайды и текст этой презентации
Слайд 1Лекция 2. Структура МИКропроцессора.
Периферийные модули МПС
Выполнил: Провоторов Н.В.
Москва
2018
Слайд 2Структурная схема микропроцессора общего назначения
Линия сигналов управления:
Тактовый сигнал
Чтение памяти
Запись в
память
Слайд 3АЛУ - блок процессора, который под управлением устройства управления (УУ)
служит для выполнения арифметических и логических преобразований (начиная от элементарных)
над данными, называемыми в этом случае операндамиРегистр состояния
Входные
порты
Выходной порт
Слайд 4Регистры микропроцессора (6 основных регистров):
1. Аккумулятор
2. Счетчик команд
3. Регистр адреса
памяти
4. Регистр команд
5. Регистр состояния
6. Буферные регистры

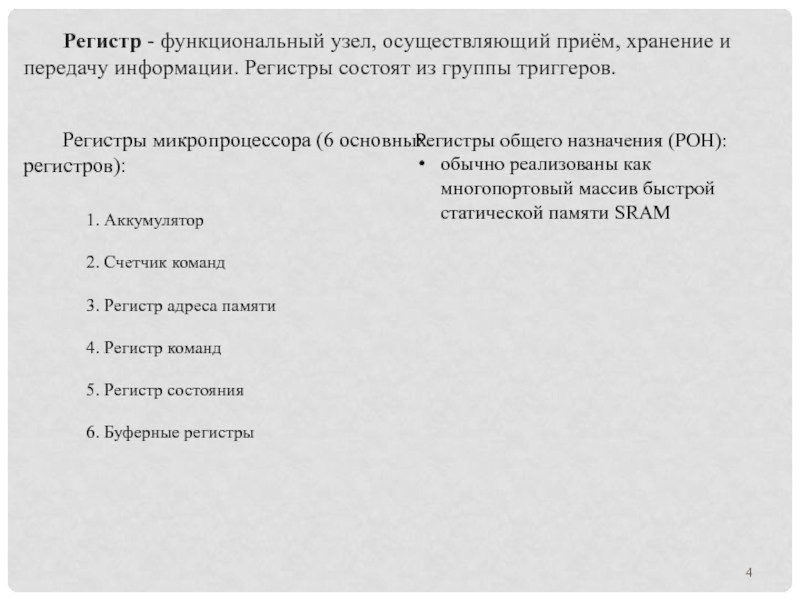

Регистр - функциональный узел,
осуществляющий приём, хранение и передачу информации. Регистры состоят из группы триггеров.Регистры общего назначения (РОН):
обычно реализованы как многопортовый массив быстрой статической памяти SRAM
Слайд 5Аккумулятор - главный регистр МП при различных манипуляциях с данными.
Выходной
порт АЛУ
Буферный регистр АЛУ
Внутренняя шина данных
Слайд 7Регистр адреса памяти (РАП) - предназначен для хранения адреса ячейки основной
памяти вплоть до завершения операции (считывание или запись) с этой
ячейкой.
Слайд 8Регистр команд - часть блока управления центрального процессора, который содержит
инструкцию, выполняемую в настоящий момент или декодированную.
Слайд 9Регистр состояния - этот регистр предназначен для хранения результатов некоторых
проверок, осуществляемых в процессе выполнения программы.
Слайд 10Буферные регистры (БР) АЛУ - служат для накопления исходных данных,
поступающих с шины, освобождая шину.
Внутренняя
шина данных
Выходной порт аккумулятора
Слайд 11Устройство управления (схемы управления) - блок, устройство, компонент аппаратного обеспечения.
Представляет собой конечный дискретный автомат.
Шина
данных
Адресная шина
1

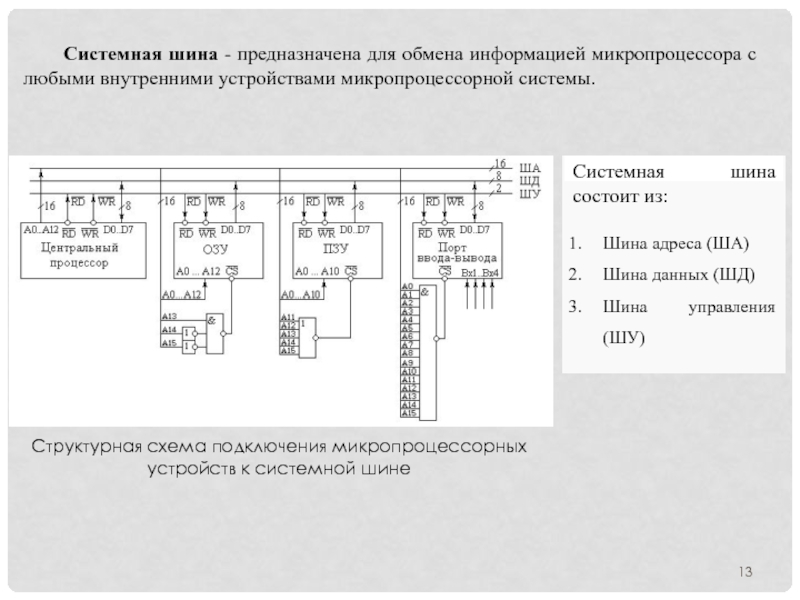

Слайд 13 Системная шина - предназначена для обмена информацией микропроцессора с любыми
внутренними устройствами микропроцессорной системы.
Структурная схема подключения микропроцессорных устройств к системной
шине
