Лекция №11
Содержание
- 1. Лекция №11
- 2. Задачей формирования стружечного ковра является дозирование и равномерное распределение по площади ковра осмоленных древесных частиц.
- 3. От качества формирования ковра зависит:- разнотолщинность плиты;-
- 4. Схема формирования трехслойного стружечного ковра
- 5. Схема формирующей машины ДФ-2
- 6. 1- наклонный цепной ленточный конвейер; 2- датчики
- 7. Схема формирующей машины ДФ-6
- 8. 1-ленточный конвейер; 2-вальцовая стенка; 3-ковшовые весы;
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Фракционирование стружки наружных слоев применяется при изготовлении
- 14. Схема формирующей машины «Шенк»
- 15. 1-питатель; 2-разравнивающий конвейер; 3-бункер; 4-вальцовая стенка; 5-донный
- 16. Формирующая машина «Классиформер»
- 17. 1- объемный дозатор; 2 – бункер; 3
- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. Скачать презентанцию
Задачей формирования стружечного ковра является дозирование и равномерное распределение по площади ковра осмоленных древесных частиц.
Слайды и текст этой презентации
Слайд 2Задачей формирования стружечного ковра является дозирование и равномерное распределение по
площади ковра осмоленных древесных частиц.
Слайд 3От качества формирования ковра зависит:
- разнотолщинность плиты;
- плотность плиты;
- качество
поверхности;
- физико-механические показатели плиты.
В случае формирования трехслойного или пятислойного ковра
каждый слой, как минимум, формируется одной машиной.
Слайд 61- наклонный цепной ленточный конвейер;
2- датчики уровня стружки;
3,9-
разравнивающие щеточные вальцы;
4,10- сбрасывающие щеточные вальцы;
5- отсекатель;
6-
ковшовые весы; 7- дозирующий валец;
8-ленточный конвейер;
9 – разравнивающий валец по ширине ковра;
11- фракционирующий валец для распределения стружки по толщине ковра
Слайд 8 1-ленточный конвейер;
2-вальцовая стенка;
3-ковшовые весы;
4,5-разравнивающие вальцы;
7,8-малый и большой конвейеры;
9-фракционирующий валец

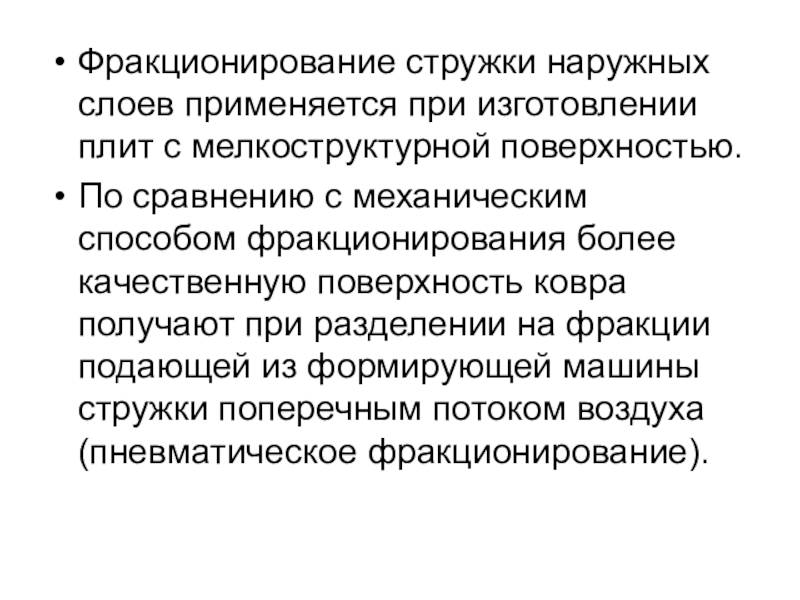

Слайд 13Фракционирование стружки наружных слоев применяется при изготовлении плит с мелкоструктурной
поверхностью.
По сравнению с механическим способом фракционирования более качественную поверхность ковра
получают при разделении на фракции подающей из формирующей машины стружки поперечным потоком воздуха (пневматическое фракционирование).
Слайд 151-питатель;
2-разравнивающий конвейер;
3-бункер;
4-вальцовая стенка;
5-донный конвейер;
6-вальцы;
7-регистр;
8-диффузор;
9-вентилятор;
10-главный конвейер;
11
-ситовый экран; 12-камера пневмофракционирования
Слайд 171- объемный дозатор;
2 – бункер;
3 – разбрасывающий валец;
4- стружка;
5 – донный
конвейер; 6 – система роликов для сортировки мелких фракций;
7 - система роликов для сортировки крупных фракций;
8 – распределительная система роликов;
9 – конвейер для удаления посторонних предметов;
10, 12 – стружечный ковер
