Лекция №11 Государственная система и органы стандартизации РФ. Методы

Содержание

Законодательная база стандартизации РФ

Слайды и текст этой презентации

Слайд 1Лекция №11

Государственная система и органы стандартизации РФ.
Методы стандартизации.

Лекция №11Государственная система и органы стандартизации РФ. Методы стандартизации.

Слайд 3Законодательная база стандартизации РФ

Законодательная база стандартизации РФ

Слайд 4Организационно- функциональная база стандартизации РФ

Организационно- функциональная база стандартизации РФ

Слайд 5Технические комитеты и профильные НИИ

Технические комитеты и профильные НИИ

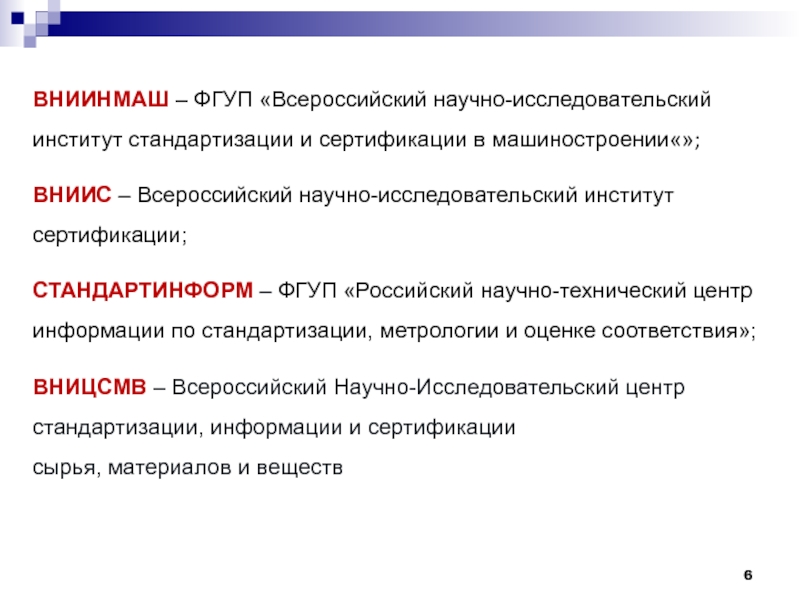

Слайд 6ВНИИНМАШ – ФГУП «Всероссийский научно-исследовательский институт стандартизации и сертификации в

машиностроении«»;

ВНИИС – Всероссийский научно-исследовательский институт сертификации;

СТАНДАРТИНФОРМ – ФГУП «Российский научно-технический

центр информации по стандартизации, метрологии и оценке соответствия»;

ВНИЦСМВ – Всероссийский Научно-Исследовательский центр  стандартизации, информации и сертификации  сырья, материалов и веществ
ВНИИНМАШ – ФГУП «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении«»;ВНИИС – Всероссийский научно-исследовательский институт сертификации;СТАНДАРТИНФОРМ –

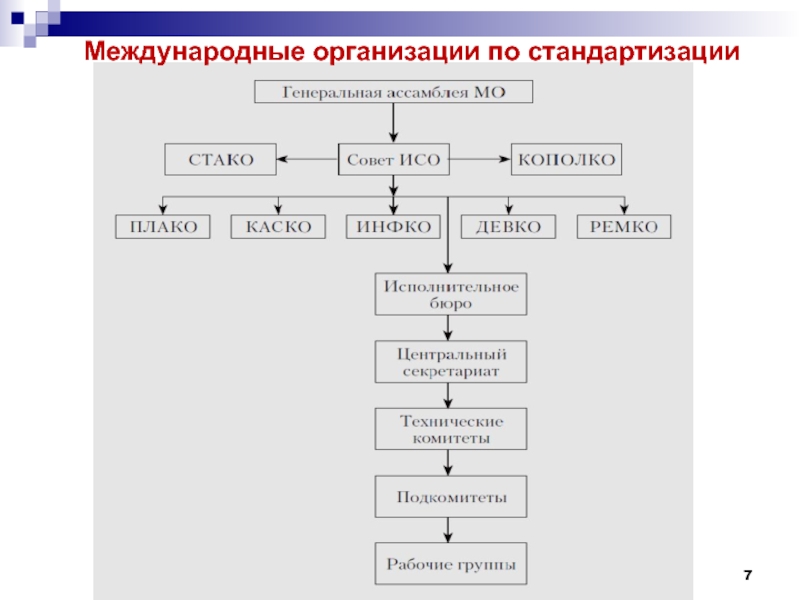

Слайд 7Международные организации по стандартизации

Международные организации по стандартизации

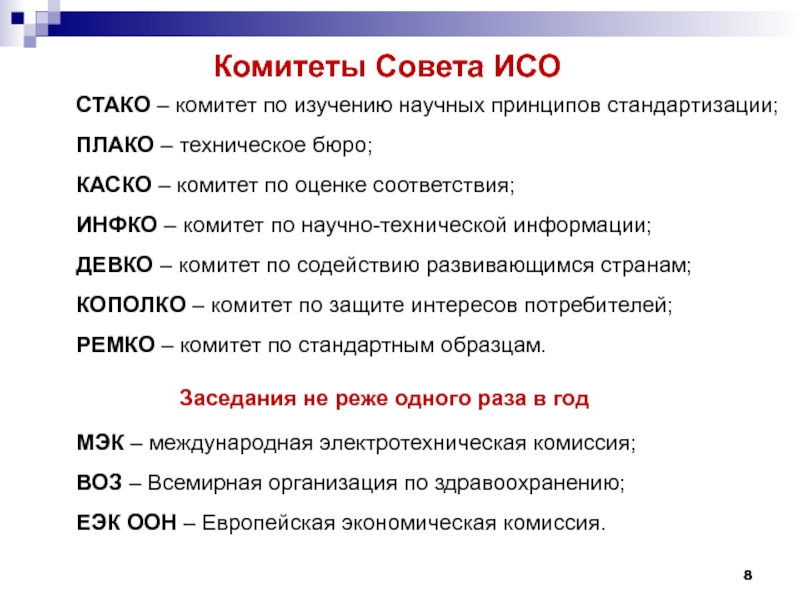

Слайд 8СТАКО – комитет по изучению научных принципов стандартизации;
ПЛАКО – техническое

бюро;
КАСКО – комитет по оценке соответствия;
ИНФКО – комитет по научно-технической

информации;
ДЕВКО – комитет по содействию развивающимся странам;
КОПОЛКО – комитет по защите интересов потребителей;
РЕМКО – комитет по стандартным образцам.

Комитеты Совета ИСО

Заседания не реже одного раза в год

МЭК – международная электротехническая комиссия;
ВОЗ – Всемирная организация по здравоохранению;
ЕЭК ООН – Европейская экономическая комиссия.

СТАКО – комитет по изучению научных принципов стандартизации;ПЛАКО – техническое бюро;КАСКО – комитет по оценке соответствия;ИНФКО –

Слайд 9Метод стандартизации - это прием или совокупность приемов, с помощью

которых достигаются цели стандартизации.
Стандартизация широко использует методы:

1) упорядочение объектов стандартизации;
2)

параметрическая стандартизация;
3) унификация продукции;
4) агрегатирование;
5) комплексная стандартизация;
6) опережающая стандартизация.

Метод стандартизации - это прием или совокупность приемов, с помощью которых достигаются цели стандартизации.Стандартизация широко использует методы:1)

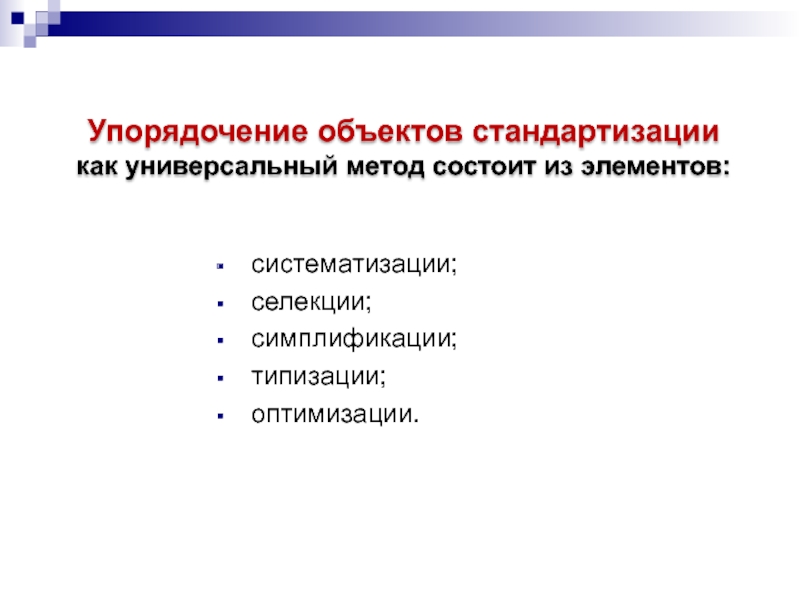

Слайд 10Упорядочение объектов стандартизации как универсальный метод состоит из элементов:
систематизации;

селекции;
симплификации;
типизации;
оптимизации.

Упорядочение объектов стандартизации  как универсальный метод состоит из элементов: систематизации; селекции; симплификации; типизации; оптимизации.

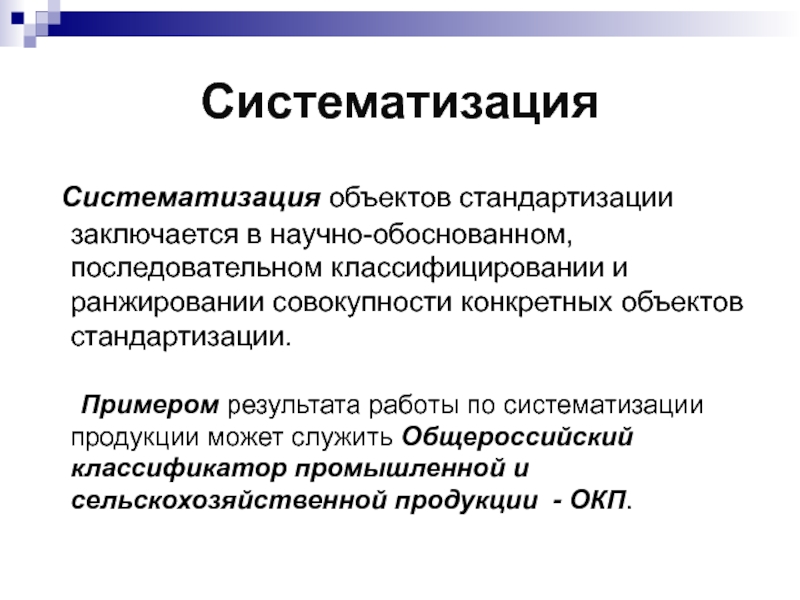

Слайд 11Систематизация
Систематизация объектов стандартизации заключается в научно-обоснованном, последовательном классифицировании и

ранжировании совокупности конкретных объектов стандартизации.

Примером результата работы по систематизации

продукции может служить Общероссийский классификатор промышленной и сельскохозяйственной продукции - ОКП.

Систематизация Систематизация объектов стандартизации заключается в научно-обоснованном, последовательном классифицировании и ранжировании совокупности конкретных объектов стандартизации. 	Примером результата

Слайд 12Селекция объектов стандартизации
Селекция объектов стандартизации - деятельность, заключающаяся в отборе

таких конкретных объектов, которые признаются целесообразными для дальнейшего производства и

применения в общественном производстве.
Селекция объектов стандартизацииСелекция объектов стандартизации - деятельность, заключающаяся в отборе таких конкретных объектов, которые признаются целесообразными для

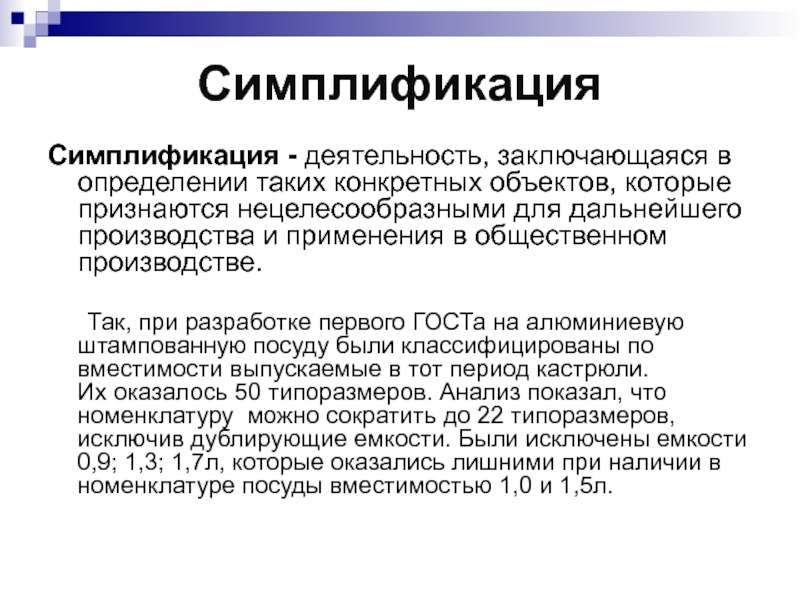

Слайд 13Симплификация
Симплификация - деятельность, заключающаяся в определении таких конкретных объектов, которые

признаются нецелесообразными для дальнейшего производства и применения в общественном производстве.

Так,

при разработке первого ГОСТа на алюминиевую штампованную посуду были классифицированы по вместимости выпускаемые в тот период кастрюли. Их оказалось 50 типоразмеров. Анализ показал, что номенклатуру можно сократить до 22 типоразмеров, исключив дублирующие емкости. Были исключены емкости 0,9; 1,3; 1,7л, которые оказались лишними при наличии в номенклатуре посуды вместимостью 1,0 и 1,5л.
СимплификацияСимплификация - деятельность, заключающаяся в определении таких конкретных объектов, которые признаются нецелесообразными для дальнейшего производства и применения

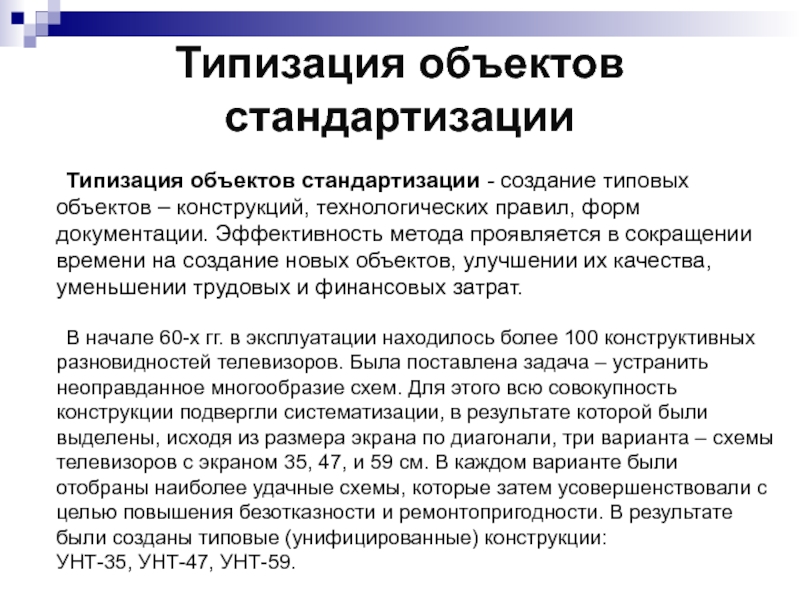

Слайд 14Типизация объектов стандартизации
Типизация объектов стандартизации - создание типовых объектов –

конструкций, технологических правил, форм документации. Эффективность метода проявляется в сокращении

времени на создание новых объектов, улучшении их качества, уменьшении трудовых и финансовых затрат.

В начале 60-х гг. в эксплуатации находилось более 100 конструктивных разновидностей телевизоров. Была поставлена задача – устранить неоправданное многообразие схем. Для этого всю совокупность конструкции подвергли систематизации, в результате которой были выделены, исходя из размера экрана по диагонали, три варианта – схемы телевизоров с экраном 35, 47, и 59 см. В каждом варианте были отобраны наиболее удачные схемы, которые затем усовершенствовали с целью повышения безотказности и ремонтопригодности. В результате были созданы типовые (унифицированные) конструкции: УНТ-35, УНТ-47, УНТ-59.

Типизация объектов стандартизации	Типизация объектов стандартизации - создание типовых объектов – конструкций, технологических правил, форм документации. Эффективность метода

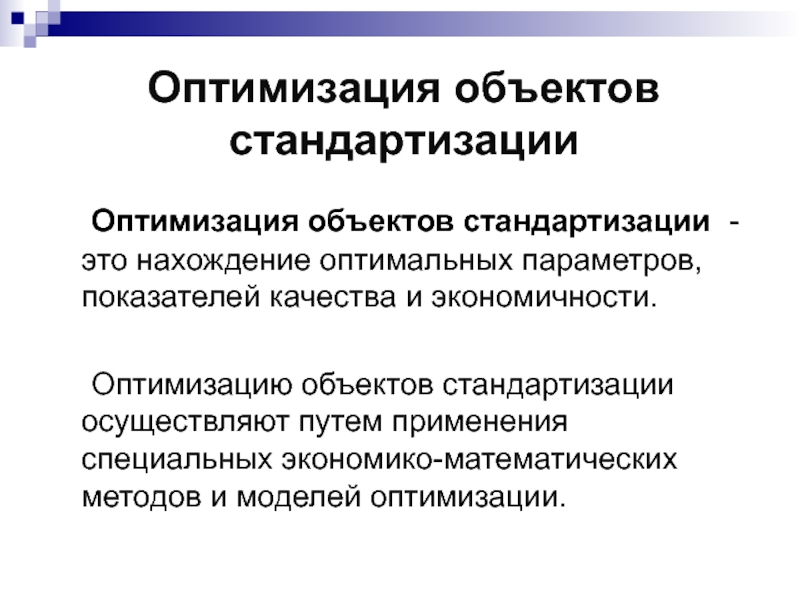

Слайд 15Оптимизация объектов стандартизации
Оптимизация объектов стандартизации - это нахождение оптимальных параметров,

показателей качества и экономичности.

Оптимизацию объектов стандартизации осуществляют путем применения

специальных экономико-математических методов и моделей оптимизации.
Оптимизация объектов стандартизации	Оптимизация объектов стандартизации - это нахождение оптимальных параметров, показателей качества и экономичности. 	Оптимизацию объектов стандартизации

Слайд 16Параметрическая стандартизация

Параметрическая стандартизация

Слайд 17 Набор установленных значений параметров называется параметрическим рядом. Разновидностью параметрического ряда

является размерный ряд.

Для тканей размерный ряд состоит из отдельных

значений ширины тканей, для посуды - значения вместимости, радиоэлементов – номиналы значений.

Процесс создания параметрических рядов - параметрическая стандартизация - заключается в выборе и обосновании целесообразной номенклатуры и численного значения параметров.

Набор установленных значений параметров называется параметрическим рядом. Разновидностью параметрического ряда является размерный ряд.	 Для тканей размерный ряд

Слайд 18ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел» предусматривает четыре

основных ряда предпочтительных чисел:
ряд R5 - 1,00; 1,60; 2,50; 4,00;

6,30; 10,00 …
имеет знаменатель ГП - 1,6;
ряд R10 - 1,00; 1,25; 1,60; 2,00; 2,50 …
имеет знаменатель ГП - 1,25;
ряд R20 - 1,00; 1,12; 1,25; 1,40; 1,60…
имеет знаменатель ГП - 1,12;
ряд R40 - 1,00; 1,06; 1,12; 1,18; 1,25 …
имеет знаменатель ГП - 1,06.
Количество чисел в интервале 1-10:
для ряда R5 - 5, R10 - 10, R20 - 20, R40 - 40.
ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел» предусматривает четыре основных ряда предпочтительных чисел:ряд R5 - 1,00;

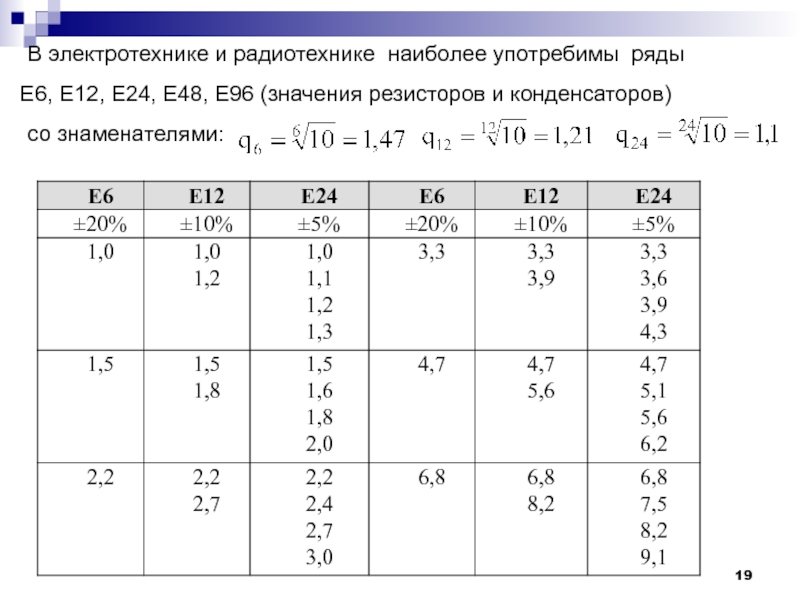

Слайд 19В электротехнике и радиотехнике наиболее употребимы ряды Е6, Е12,

Е24, Е48, Е96 (значения резисторов и конденсаторов)
со знаменателями:

В электротехнике и радиотехнике наиболее употребимы ряды   Е6, Е12, Е24, Е48, Е96 (значения резисторов и

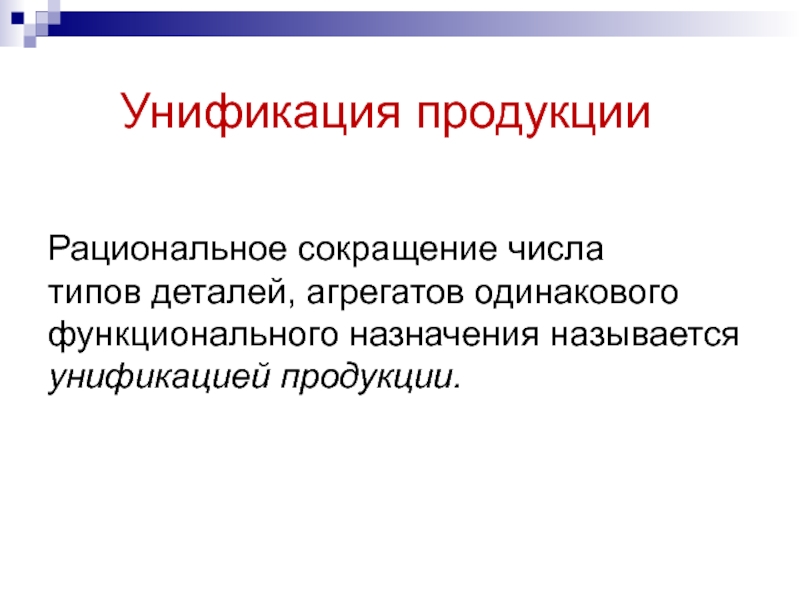

Слайд 20
Рациональное сокращение числа типов деталей, агрегатов одинакового функционального назначения называется

унификацией продукции.

Унификация продукции

Рациональное сокращение числа  типов деталей, агрегатов одинакового функционального назначения называется унификацией продукции. Унификация продукции

Слайд 21 Основными направлениями унификации являются:
разработка параметрических и типоразмерных рядов

изделий, машин, оборудования, приборов, узлов и деталей;
разработка типовых изделий

в целях создания унифицированных групп однородной продукции;
разработка унифицированных технологических процессов;
ограничение целесообразным минимумом номенклатуры разрешаемых к применению изделий и материалов.

Результаты работ по унификации:
- альбомы типовых конструкции деталей, узлов, сборочных единиц;
- стандарты типов, параметров и размеров, конструкций, марок и др.

Основными направлениями унификации являются:разработка параметрических и типоразмерных рядов   изделий, машин, оборудования, приборов, узлов и

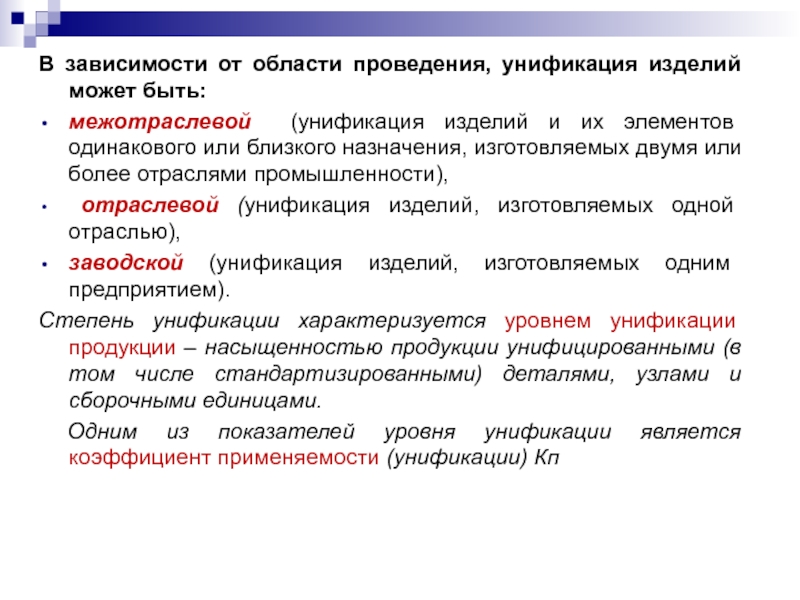

Слайд 22В зависимости от области проведения, унификация изделий может быть:
межотраслевой (унификация

изделий и их элементов одинакового или близкого назначения, изготовляемых двумя

или более отраслями промышленности),
отраслевой (унификация изделий, изготовляемых одной отраслью),
заводской (унификация изделий, изготовляемых одним предприятием).
Степень унификации характеризуется уровнем унификации продукции – насыщенностью продукции унифицированными (в том числе стандартизированными) деталями, узлами и сборочными единицами.
Одним из показателей уровня унификации является коэффициент применяемости (унификации) Кп
В зависимости от области проведения, унификация изделий может быть:межотраслевой (унификация изделий и их элементов одинакового или близкого

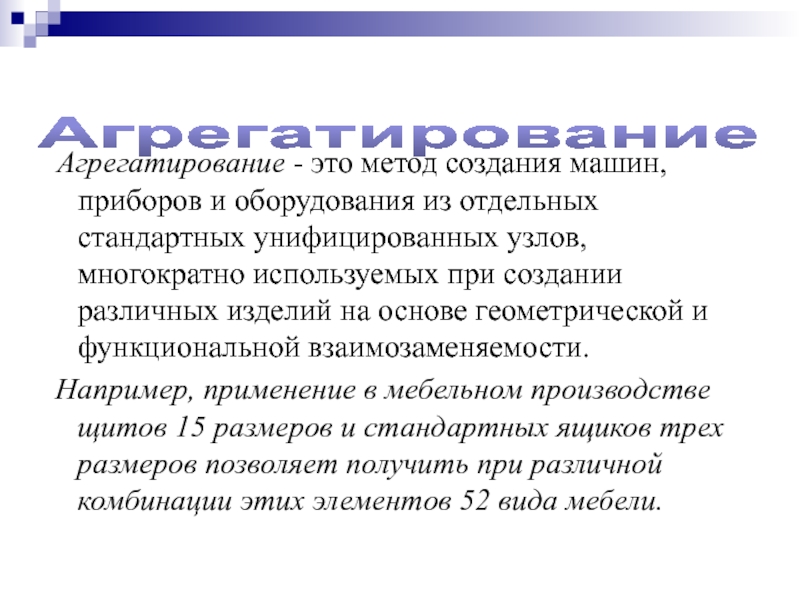

Слайд 23 Агрегатирование
 Агрегатирование - это метод создания машин, приборов и оборудования из

отдельных стандартных унифицированных узлов, многократно используемых при создании различных изделий

на основе геометрической и функциональной взаимозаменяемости.
Например, применение в мебельном производстве щитов 15 размеров и стандартных ящиков трех размеров позволяет получить при различной комбинации этих элементов 52 вида мебели.
Агрегатирование  Агрегатирование - это метод создания машин, приборов и оборудования из отдельных стандартных унифицированных узлов, многократно

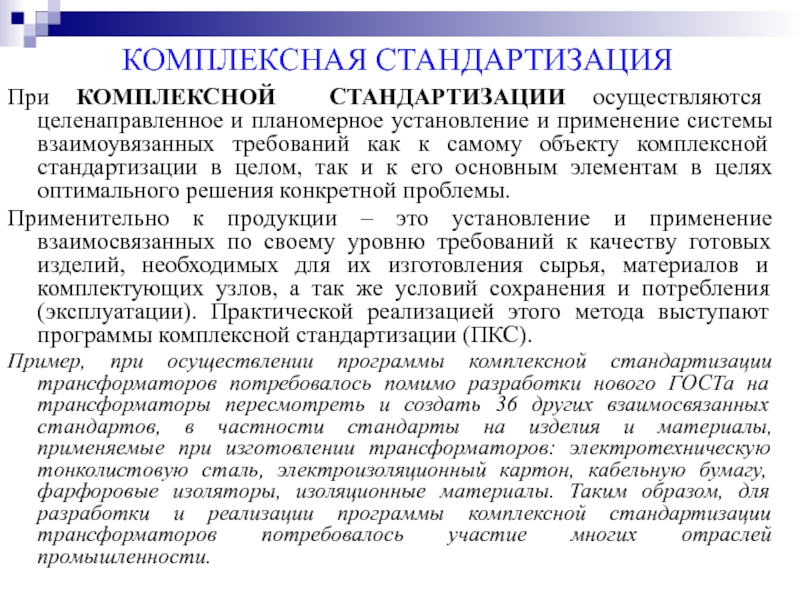

Слайд 24Комплексная стандартизация

При комплексной стандартизации осуществляются целенаправленное и планомерное установление и

применение системы взаимоувязанных требований как к самому объекту комплексной стандартизации

в целом, так и к его основным элементам в целях оптимального решения конкретной проблемы.
Применительно к продукции – это установление и применение взаимосвязанных по своему уровню требований к качеству готовых изделий, необходимых для их изготовления сырья, материалов и комплектующих узлов, а так же условий сохранения и потребления (эксплуатации). Практической реализацией этого метода выступают программы комплексной стандартизации (ПКС).
Пример, при осуществлении программы комплексной стандартизации трансформаторов потребовалось помимо разработки нового ГОСТа на трансформаторы пересмотреть и создать 36 других взаимосвязанных стандартов, в частности стандарты на изделия и материалы, применяемые при изготовлении трансформаторов: электротехническую тонколистовую сталь, электроизоляционный картон, кабельную бумагу, фарфоровые изоляторы, изоляционные материалы. Таким образом, для разработки и реализации программы комплексной стандартизации трансформаторов потребовалось участие многих отраслей промышленности.

Комплексная стандартизация При комплексной стандартизации осуществляются целенаправленное и планомерное установление и применение системы взаимоувязанных требований как к самому

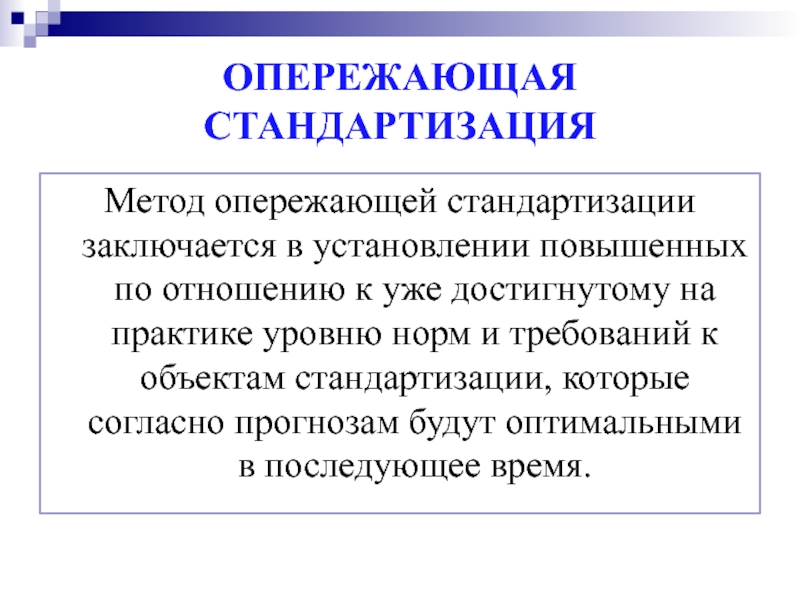

Слайд 25Метод опережающей стандартизации заключается в установлении повышенных по отношению к

уже достигнутому на практике уровню норм и требований к объектам

стандартизации, которые согласно прогнозам будут оптимальными в последующее время.

ОПЕРЕЖАЮЩАЯ СТАНДАРТИЗАЦИЯ

Метод опережающей стандартизации заключается в установлении повышенных по отношению к уже достигнутому на практике уровню норм и

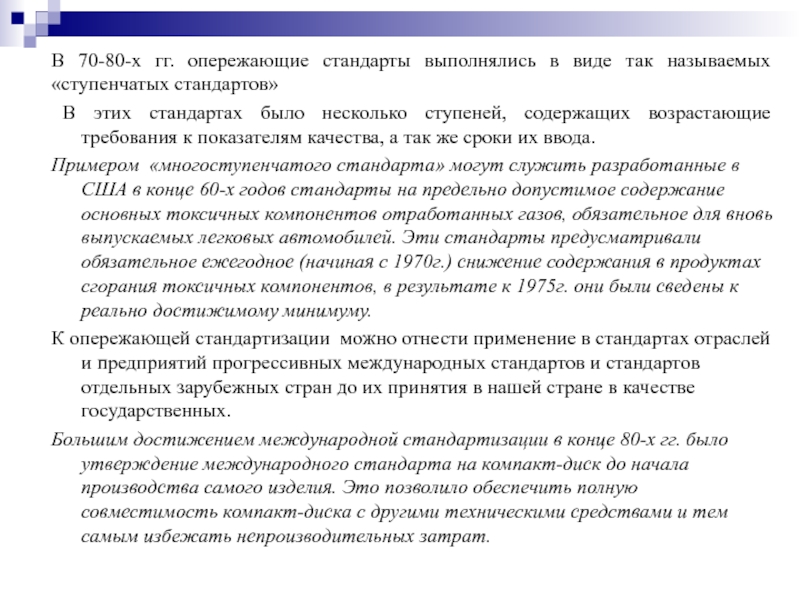

Слайд 26В 70-80-х гг. опережающие стандарты выполнялись в виде так называемых

«ступенчатых стандартов»
В этих стандартах было несколько ступеней, содержащих возрастающие

требования к показателям качества, а так же сроки их ввода.
Примером «многоступенчатого стандарта» могут служить разработанные в США в конце 60-х годов стандарты на предельно допустимое содержание основных токсичных компонентов отработанных газов, обязательное для вновь выпускаемых легковых автомобилей. Эти стандарты предусматривали обязательное ежегодное (начиная с 1970г.) снижение содержания в продуктах сгорания токсичных компонентов, в результате к 1975г. они были сведены к реально достижимому минимуму.
К опережающей стандартизации можно отнести применение в стандартах отраслей и предприятий прогрессивных международных стандартов и стандартов отдельных зарубежных стран до их принятия в нашей стране в качестве государственных.
Большим достижением международной стандартизации в конце 80-х гг. было утверждение международного стандарта на компакт-диск до начала производства самого изделия. Это позволило обеспечить полную совместимость компакт-диска с другими техническими средствами и тем самым избежать непроизводительных затрат.
В 70-80-х гг. опережающие стандарты выполнялись в виде так называемых «ступенчатых стандартов» В этих стандартах было несколько

Слайд 27Единая система классификации и кодирования технико-экономической и социальной информации и

унифицированных систем документации (ЕСКК)
Представляет систему, включающую:

Общероссийские классификаторы
технико-экономической и
социальной информации;


Нормативные

и методические документы,
регламентирующие разработку, ведение и применение
общероссийских классификаторов.

Единая система классификации и кодирования технико-экономической и социальной информации и унифицированных систем документации (ЕСКК)Представляет систему, включающую:Общероссийские классификаторытехнико-экономической

Слайд 28Единая система классификации и кодирования технико-экономической и социальной информации и

унифицированных систем документации (ЕСКК)
Устанавливает:
состав и содержание работ по классификации и

кодированию ТЭСИ (создание, ведение и практическое применение классификаторов);
единый порядок планирования и проведение этих работ в стране;
совокупность взаимоувязанных классификаторов ТЭСИ, средств их ведения;
нормативные и методические документы, регламентирующие разработку, ведение и применение общероссийских классификаторов
службы, осуществляющие работы по классификации и кодированию.

Единая система классификации и кодирования технико-экономической и социальной информации и унифицированных систем документации (ЕСКК) 	Устанавливает:состав и содержание

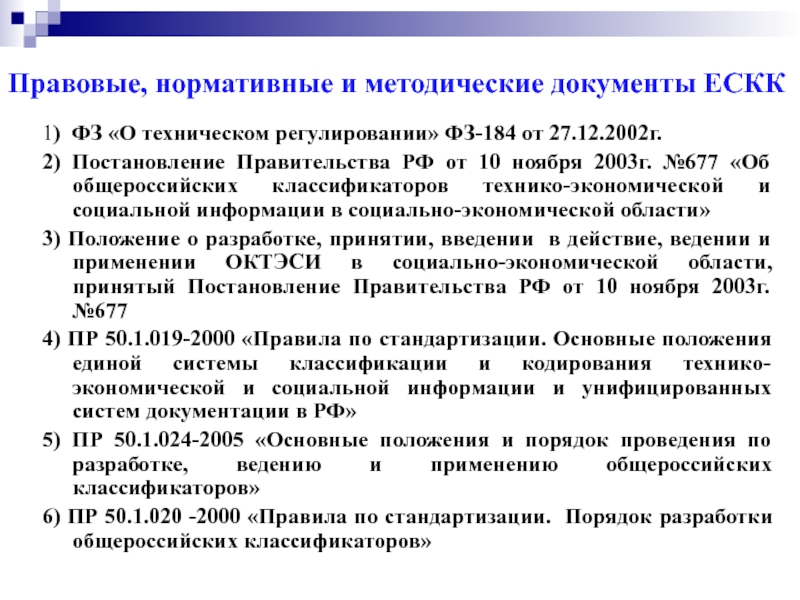

Слайд 29Правовые, нормативные и методические документы ЕСКК
1) ФЗ «О техническом регулировании»

ФЗ-184 от 27.12.2002г.
2) Постановление Правительства РФ от 10 ноября 2003г.

№677 «Об общероссийских классификаторов технико-экономической и социальной информации в социально-экономической области»
3) Положение о разработке, принятии, введении в действие, ведении и применении ОКТЭСИ в социально-экономической области, принятый Постановление Правительства РФ от 10 ноября 2003г. №677
4) ПР 50.1.019-2000 «Правила по стандартизации. Основные положения единой системы классификации и кодирования технико-экономической и социальной информации и унифицированных систем документации в РФ»
5) ПР 50.1.024-2005 «Основные положения и порядок проведения по разработке, ведению и применению общероссийских классификаторов»
6) ПР 50.1.020 -2000 «Правила по стандартизации. Порядок разработки общероссийских классификаторов»

Правовые, нормативные и методические документы ЕСКК1) ФЗ «О техническом регулировании» ФЗ-184 от 27.12.2002г.2) Постановление Правительства РФ от

Слайд 30Задачи ЕСКК:
упорядочение, унификация, классификация и кодирование информации, используемой в системе

управления;
создание комплекса классификаторов, необходимых для решения технико-экономических и социальных задач

на различных уровнях управления;
максимальное использование международных классификаций для решения задач, связанных с международным обменом информацией;
обеспечение условий для автоматизации процессов обработки информации, включая создание автоматизированных банков данных;
обеспечение информационной совместимости взаимодействующих информационных систем.
Задачи ЕСКК:упорядочение, унификация, классификация и кодирование информации, используемой в системе управления;создание комплекса классификаторов, необходимых для решения технико-экономических

Слайд 31Общероссийские классификаторы
Общероссийский классификатор технико-экономической и социальной информации (ОК ТЭСИ) –

классификатор, принятый Росстандартом России (Ростехрегулированием).

Обязательный для применения при обмене

информацией между системами управления государственного уровня и при заполнении унифицированных форм документов, установленных государственными органами и имеющими межотраслевое применение.
Общероссийские классификаторы	Общероссийский классификатор технико-экономической и социальной информации (ОК ТЭСИ) – классификатор, принятый Росстандартом России (Ростехрегулированием). 	Обязательный для

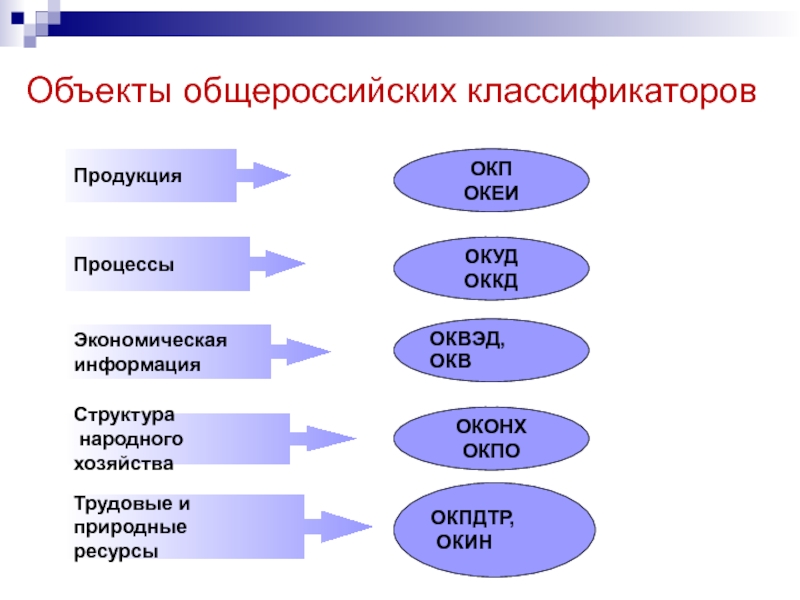

Слайд 32Объекты общероссийских классификаторов
Продукция
Процессы
Экономическая
информация
Трудовые и природные
ресурсы
Структура
народного хозяйства
ОКП
ОКЕИ
ОКУД
ОККД


ОКВЭД,
ОКВ


ОКОНХ
ОКПО


ОКПДТР,

ОКИН


Объекты общероссийских классификаторовПродукцияПроцессыЭкономическая информацияТрудовые и природные ресурсыСтруктура народного хозяйстваОКПОКЕИОКУДОККДОКВЭД, ОКВОКОНХОКПООКПДТР, ОКИН

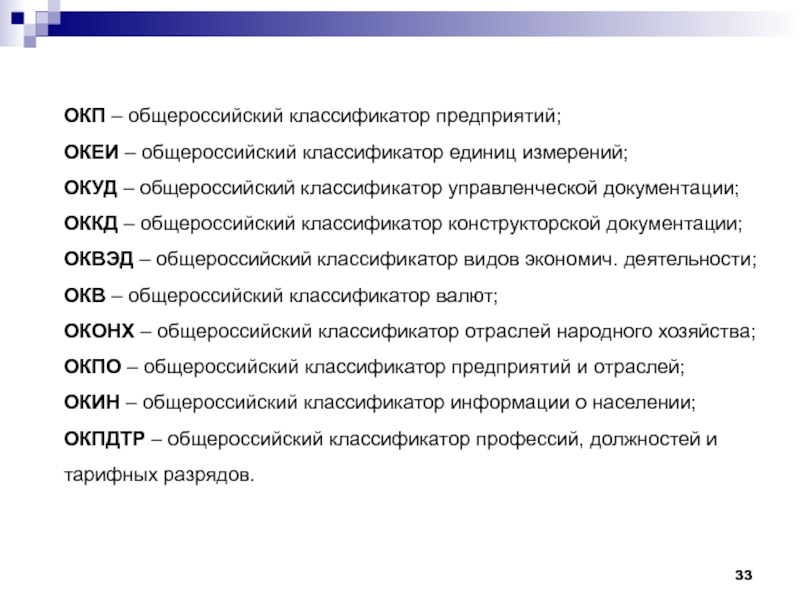

Слайд 33ОКП – общероссийский классификатор предприятий;
ОКЕИ – общероссийский классификатор единиц измерений;
ОКУД

– общероссийский классификатор управленческой документации;
ОККД – общероссийский классификатор конструкторской документации;
ОКВЭД

– общероссийский классификатор видов экономич. деятельности;
ОКВ – общероссийский классификатор валют;
ОКОНХ – общероссийский классификатор отраслей народного хозяйства;
ОКПО – общероссийский классификатор предприятий и отраслей;
ОКИН – общероссийский классификатор информации о населении;
ОКПДТР – общероссийский классификатор профессий, должностей и тарифных разрядов.
ОКП – общероссийский классификатор предприятий;ОКЕИ – общероссийский классификатор единиц измерений;ОКУД – общероссийский классификатор управленческой документации;ОККД – общероссийский

Слайд 34Каталогизация продукции
Работы по каталогизации в России ведутся в двух направлениях
Работы


в первом направлении
Работы
во втором направлении
Каталогизации подлежит продукция,
являющаяся предметом

поставки
(заказа) для федеральных
хозяйственных нужд
(продукция для нужд обороны
и безопасности страны)

Каталогизация
народнохозяйственной продукции
(товары народного потребления)

Каталогизация продукцииРаботы по каталогизации в России ведутся в двух направленияхРаботы в первом направленииРаботы во втором направленииКаталогизации подлежит

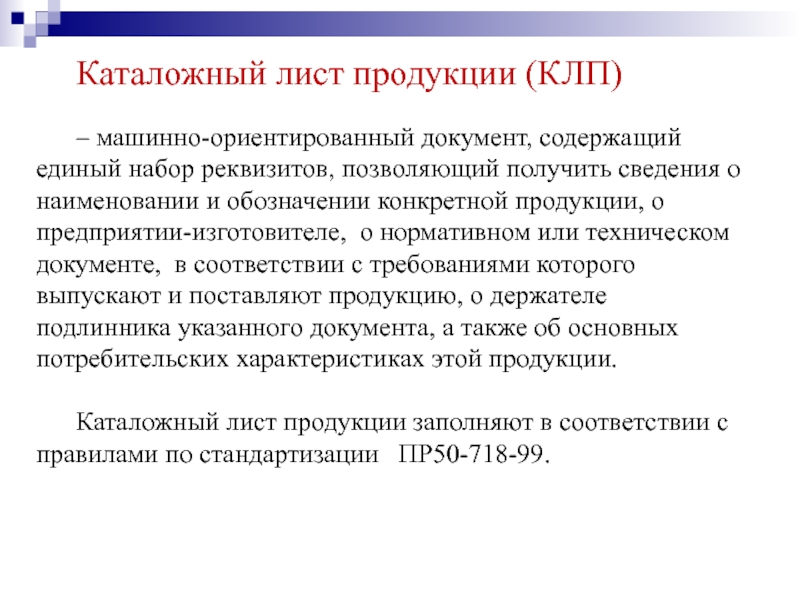

Слайд 35 Каталожный лист продукции (КЛП) – машинно-ориентированный документ, содержащий единый набор реквизитов,

позволяющий получить сведения о наименовании и обозначении конкретной продукции, о

предприятии-изготовителе, о нормативном или техническом документе, в соответствии с требованиями которого выпускают и поставляют продукцию, о держателе подлинника указанного документа, а также об основных потребительских характеристиках этой продукции. Каталожный лист продукции заполняют в соответствии с правилами по стандартизации ПР50-718-99.
Каталожный лист продукции (КЛП)  	– машинно-ориентированный документ, содержащий единый набор реквизитов, позволяющий получить сведения о наименовании

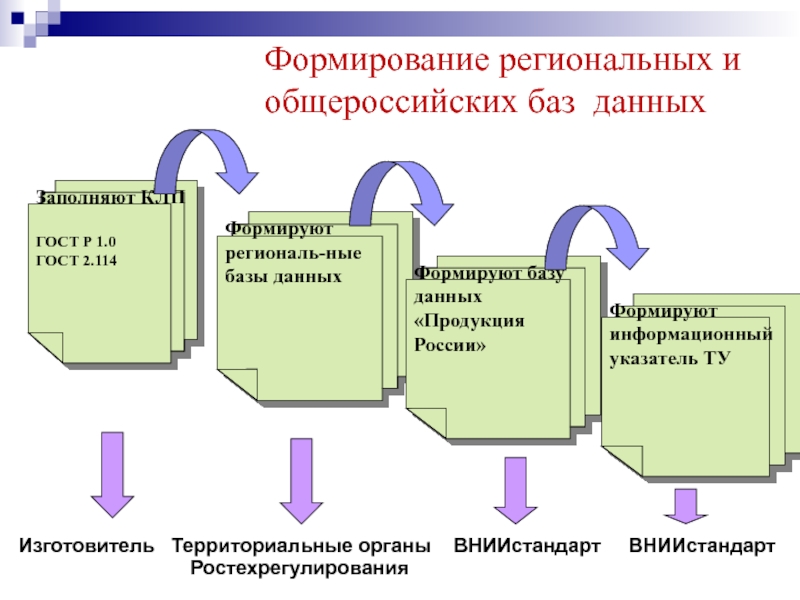

Слайд 36Формирование региональных и общероссийских баз данных
Изготовитель Территориальные органы

ВНИИстандарт ВНИИстандарт

Ростехрегулирования

Формируют региональ-ные базы данных

Формируют базу данных «Продукция России»

Заполняют КЛП

ГОСТ Р 1.0
ГОСТ 2.114

Формируют информационный указатель ТУ

Формирование региональных и общероссийских баз данных Изготовитель  Территориальные органы  ВНИИстандарт   ВНИИстандарт

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
