Слайд 1Лекція 3.3
Газорегуляторні пункти: розташування, влаштування
Слайд 21 Призначення, класифікація ГРП
На газорегуляторних пунктах (ГРП) і установках
(ГРУ) здійснюють:
очищення газу від механічних домішок,
контроль за вхідним
і вихідним тиском газу,
контроль за температурою газу,
облік витрати газу,
заходи від можливого підвищення або зниження тиску газу в контрольованій точці газопроводу понад допустимої межі.
Слайд 3 Газорозподільний пункт (ГРП) - комплекс обладнання для зниження тиску
газу і підтримання його на заданому рівні, змонтований безпосередньо на
місці, розташований в будинках (окремо стоячих та прибудованих до інших будинків), приміщеннях, вбудованих в будинки, а також на відкритих площадках.

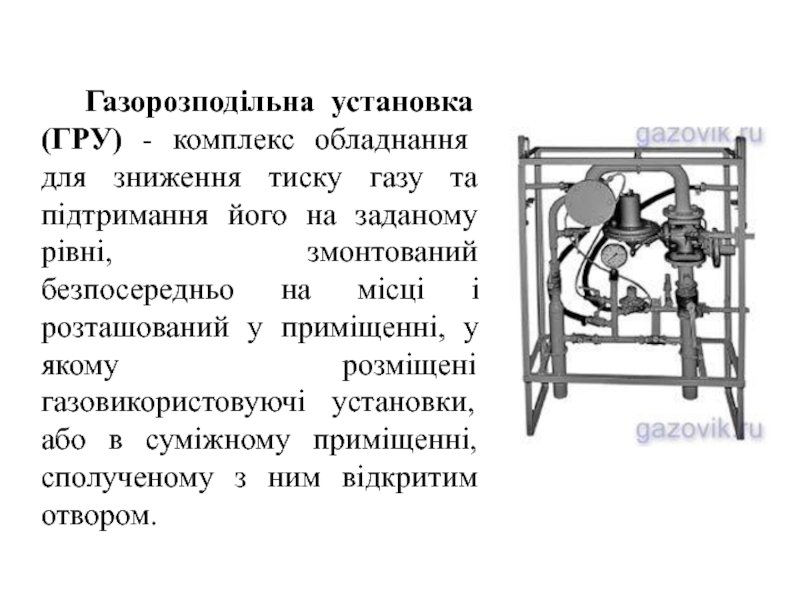

Слайд 4 Газорозподільна установка (ГРУ) - комплекс обладнання для зниження
тиску газу та підтримання його на заданому рівні, змонтований безпосередньо
на місці і розташований у приміщенні, у якому розміщені газовикористовуючі установки, або в суміжному приміщенні, сполученому з ним відкритим отвором.
Слайд 5В залежності від вхідного тиску розрізняют ГРП та ГРУ:
середнього
тиску (до 0.3 МПа)
високого тиску (від 0.3 до
1.2 МПа).
За своїм значенням ГРП можуть бути:
загальноміськими,
районними,
квартальними,
об’єктовими.

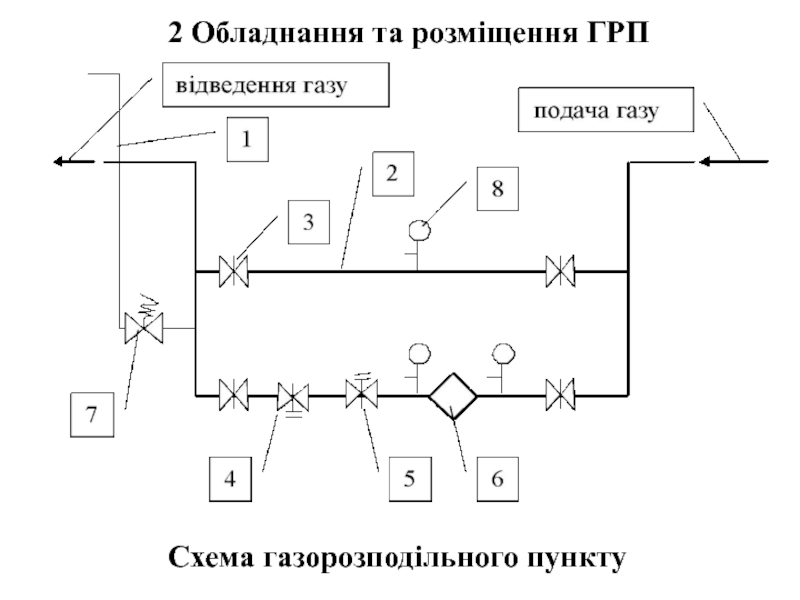

Слайд 62 Обладнання та розміщення ГРП
Схема газорозподільного пункту

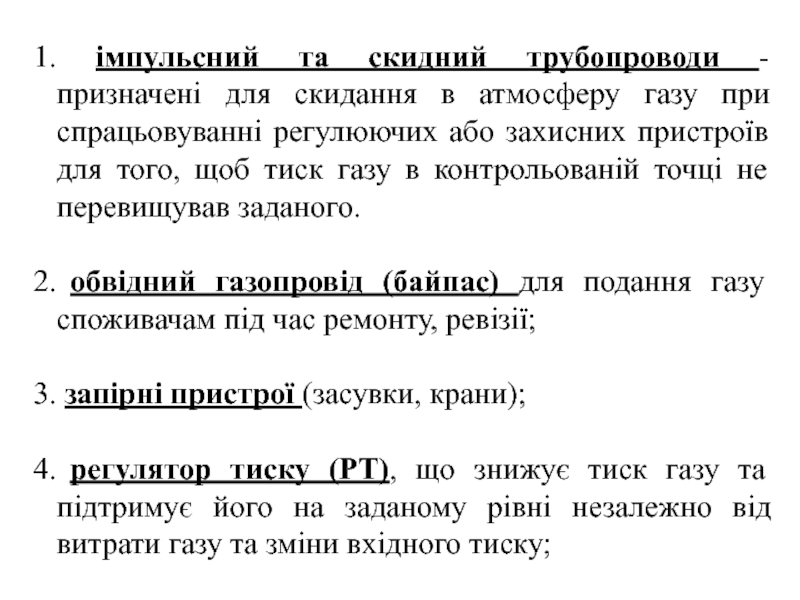

Слайд 7 імпульсний та скидний трубопроводи - призначені для скидання в
атмосферу газу при спрацьовуванні регулюючих або захисних пристроїв для того,
щоб тиск газу в контрольованій точці не перевищував заданого.
обвідний газопровід (байпас) для подання газу споживачам під час ремонту, ревізії;
запірні пристрої (засувки, крани);
регулятор тиску (РТ), що знижує тиск газу та підтримує його на заданому рівні незалежно від витрати газу та зміни вхідного тиску;
Слайд 85. запобіжно - запірний пристрій (ЗЗП) - зупиняє подачу газу
при підвищенні або зниженні тиску після регулятору в порівнянні з
заданим значенням;
6. фільтр - для очистки газу від механічних домішок;
7. запобіжний скидний клапан призначений для скидання газу в атмосферу при підвищенні вихідного тиску вище заданого значення;
8. контрольно-вимірювальні прилади (КВП) - для вимірювання тиску (манометри), перепаду тиску на фільтрі (дифманометри), врахування витрат газу (витратоміри), температуру газу (термометри).
Слайд 9ГРП залежно від призначення і технічної доцільності слід передбачати:
у прибудовах
до будівель;
вбудованими в одноповерхові виробничі будівлі або котельні;
у окремо розташованих
будівлях;
у шафах на зовнішніх стінах газифікованих будівель або на окремо розташованих опорах з негорючих матеріалів;
на покриттях газифікованих виробничих будівель I і II ступеня вогнестійкості з негорючим утеплювачем;
на відкритих захищених майданчиках під навісом на території промислових підприємств, якщо кліматичні умови дозволяють забезпечити нормальну (відповідно до паспортних даних) роботу технологічного обладнання і контрольно-вимірювальних приладів (КІП).

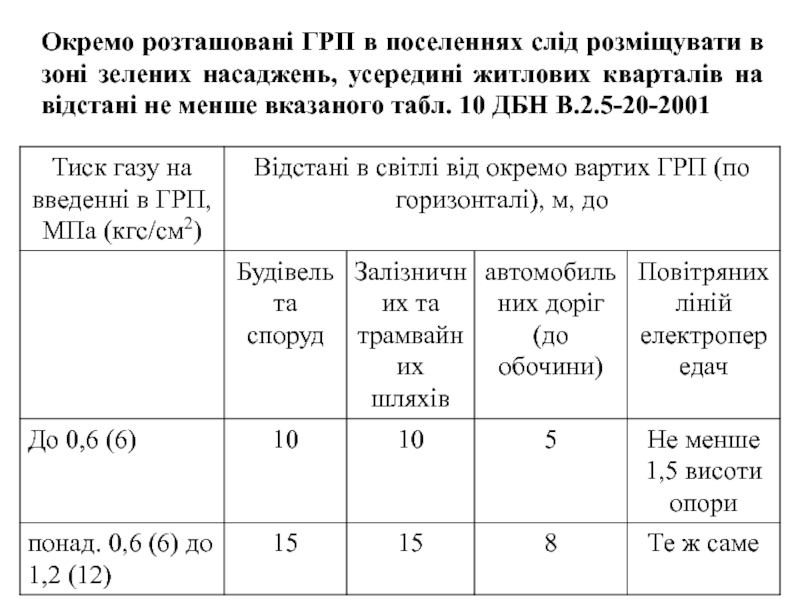

Слайд 10Окремо розташовані ГРП в поселеннях слід розміщувати в зоні зелених
насаджень, усередині житлових кварталів на відстані не менше вказаного табл.
10 ДБН В.2.5-20-2001

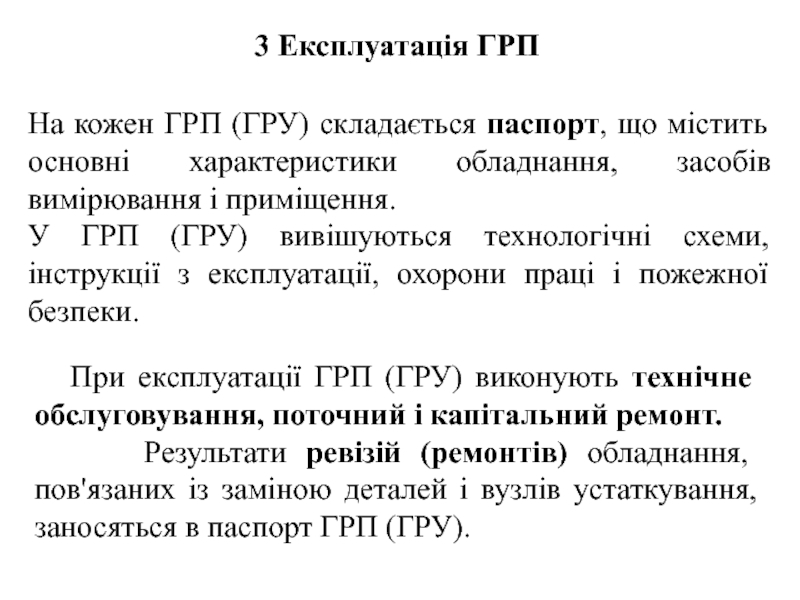

Слайд 113 Експлуатація ГРП
На кожен ГРП (ГРУ) складається паспорт, що містить
основні характеристики обладнання, засобів вимірювання і приміщення.
У ГРП (ГРУ)
вивішуються технологічні схеми, інструкції з експлуатації, охорони праці і пожежної безпеки.
При експлуатації ГРП (ГРУ) виконують технічне обслуговування, поточний і капітальний ремонт.
Результати ревізій (ремонтів) обладнання, пов'язаних із заміною деталей і вузлів устаткування, заносяться в паспорт ГРП (ГРУ).

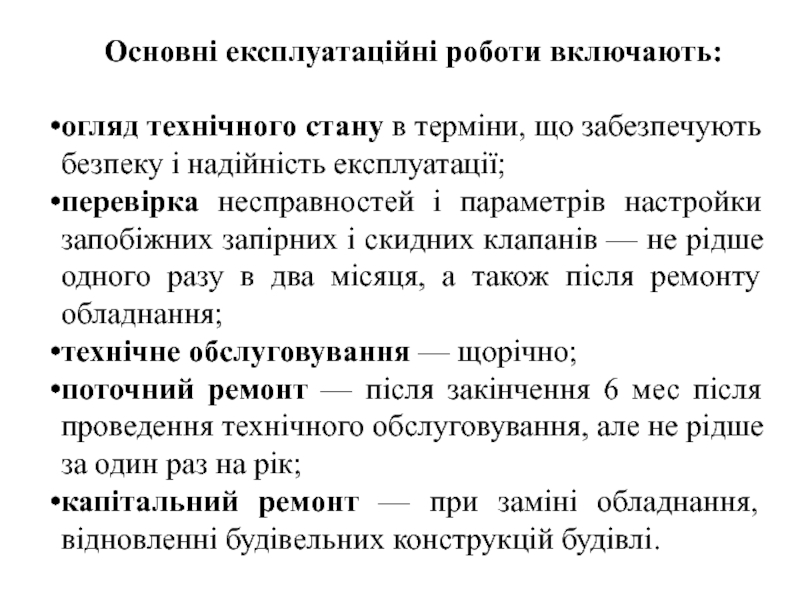

Слайд 12Основні експлуатаційні роботи включають:
огляд технічного стану в терміни, що
забезпечують безпеку і надійність експлуатації;
перевірка несправностей і параметрів настройки
запобіжних запірних і скидних клапанів — не рідше одного разу в два місяця, а також після ремонту обладнання;
технічне обслуговування — щорічно;
поточний ремонт — після закінчення 6 мес після проведення технічного обслуговування, але не рідше за один раз на рік;
капітальний ремонт — при заміні обладнання, відновленні будівельних конструкцій будівлі.

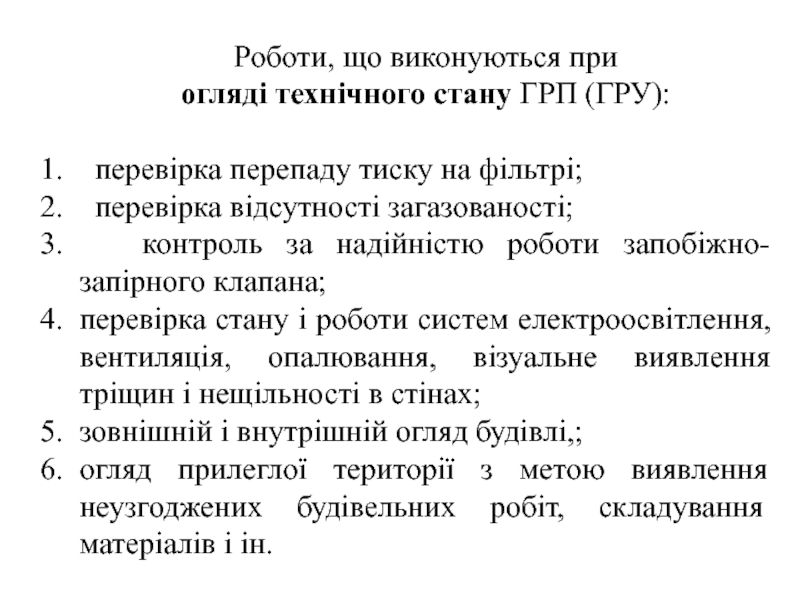

Слайд 13Роботи, що виконуються при
огляді технічного стану ГРП (ГРУ):
перевірка
перепаду тиску на фільтрі;
перевірка відсутності загазованості;
контроль за
надійністю роботи запобіжно-запірного клапана;
перевірка стану і роботи систем електроосвітлення, вентиляція, опалювання, візуальне виявлення тріщин і нещільності в стінах;
зовнішній і внутрішній огляд будівлі,;
огляд прилеглої території з метою виявлення неузгоджених будівельних робіт, складування матеріалів і ін.

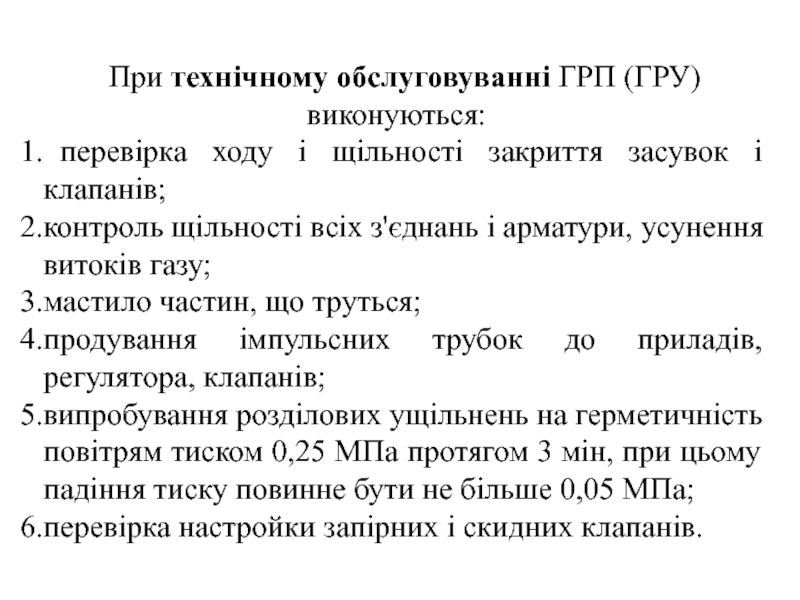

Слайд 14При технічному обслуговуванні ГРП (ГРУ) виконуються:
перевірка ходу і щільності
закриття засувок і клапанів;
контроль щільності всіх з'єднань і арматури,
усунення витоків газу;
мастило частин, що труться;
продування імпульсних трубок до приладів, регулятора, клапанів;
випробування розділових ущільнень на герметичність повітрям тиском 0,25 МПа протягом 3 мін, при цьому падіння тиску повинне бути не більше 0,05 МПа;
перевірка настройки запірних і скидних клапанів.

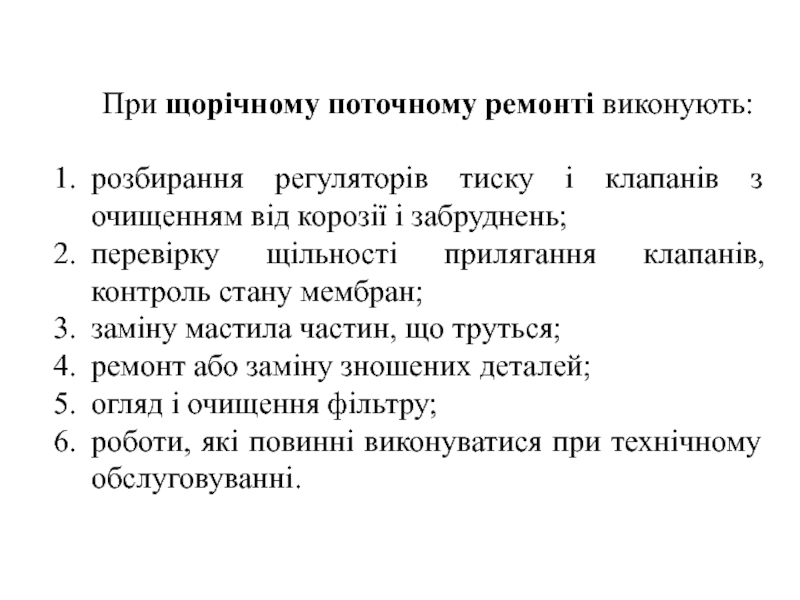

Слайд 15При щорічному поточному ремонті виконують:
розбирання регуляторів тиску і клапанів з
очищенням від корозії і забруднень;
перевірку щільності прилягання клапанів, контроль
стану мембран;
заміну мастила частин, що труться;
ремонт або заміну зношених деталей;
огляд і очищення фільтру;
роботи, які повинні виконуватися при технічному обслуговуванні.

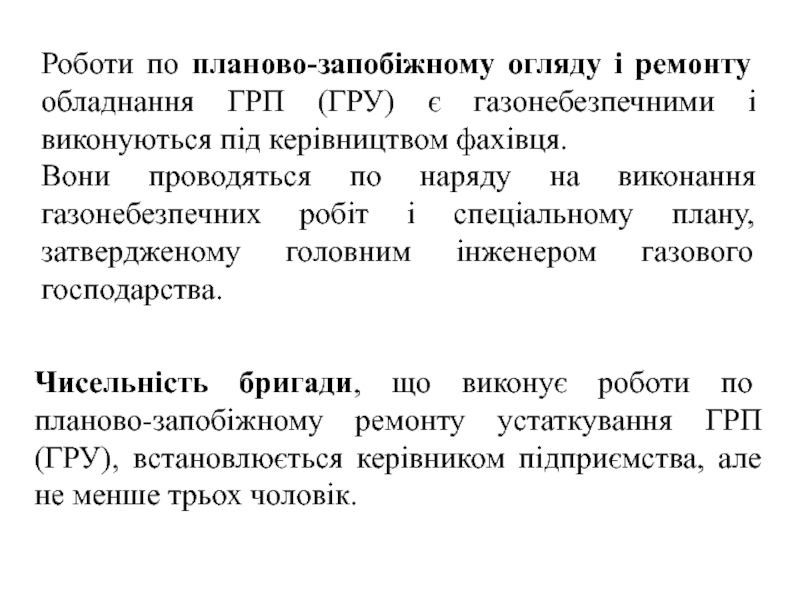

Слайд 16Роботи по планово-запобіжному огляду і ремонту обладнання ГРП (ГРУ) є
газонебезпечними і виконуються під керівництвом фахівця.
Вони проводяться по наряду
на виконання газонебезпечних робіт і спеціальному плану, затвердженому головним інженером газового господарства.
Чисельність бригади, що виконує роботи по планово-запобіжному ремонту устаткування ГРП (ГРУ), встановлюється керівником підприємства, але не менше трьох чоловік.
